A5960 - TV-antenn Clas Ohlson - Ilmainen käyttöohje ja opas

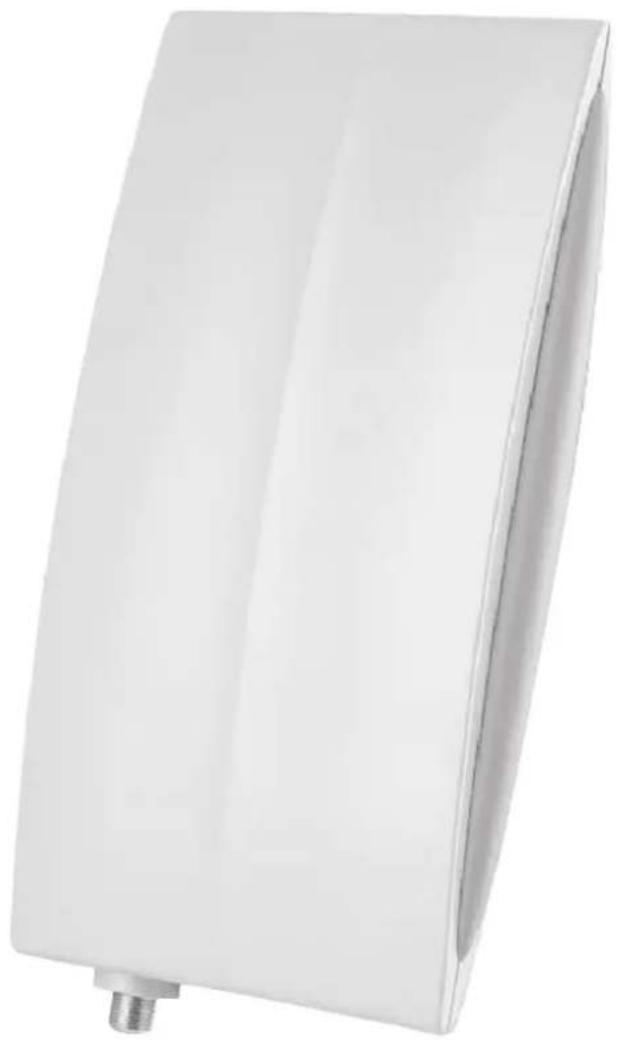

Tuotetyyppi	TV-antenni
Merkki	Clas Ohlson
Malli	A5960
Antennityyppi	Sisäantenni
Taajuusalue	VHF (174–230 MHz) / UHF (470–862 MHz)
Vahvistus	Tyypillinen 18 dBi (UHF)
Impedanssi	75 ohmia
Liitintyyppi	F-tyypin urosliitin (koaksiaali)
Kaapelin pituus	1,5 m
Mitat (P x L x K)	300 x 200 x 50 mm
Paino	0,2 kg
Kiinnitys	Pöytäteline / seinäkiinnitys
Polarisaatio	Vaaka / Pysty
Virtalähde	Passiivinen (ei vahvistinta)
Yhteensopivuus	DVB-T/T2, analoginen TV
Väri	Musta
Materiaali	Muovi
Takuu	2 vuotta

Usein kysytyt kysymykset - A5960 Clas Ohlson

Kuinka asennan Clas Ohlson A5960 -antennin?

Liitä koaksiaalikaapeli antennin F-tyypin liittimeen ja televisioosi. Aseta antenni lähelle ikkunaa tai korkealle paikalle parhaan vastaanoton saamiseksi. Hae kanavat televisiosta.

Sopiiko A5960 sekä sisä- että ulkokäyttöön?

A5960 on suunniteltu sisäkäyttöön. Ulkoasennuksessa saatat tarvita säänkestävää mallia tai suojakantta.

Millaista TV-signaalia tämä antenni tukee?

Se tukee DVB-T/T2 (digitaalinen maanpäällinen) ja analogisia TV-lähetyksiä VHF- ja UHF-taajuusalueilla.

Tarvitseeko antenni kytkeä pistorasiaan?

Ei, A5960 on passiivinen antenni eikä tarvitse ulkoista virtalähdettä. Se toimii pelkästään vastaanotetulla signaalilla.

Voiko antennin kiinnittää seinälle?

Kyllä, A5960 sisältää seinäkiinnikkeen (tai sen voi sijoittaa pöydälle). Noudata mukana tulleita ohjeita turvallista kiinnitystä varten.

Mitä teen, jos en saa kanavia haun jälkeen?

Varmista, että koaksiaalikaapeli on kunnolla kiinni. Kokeile siirtää antenni korkeammalle tai lähelle ikkunaa. Tarkista, että television lähde on asetettu antenni/maanpäällinen.

Toimiiko A5960 FM-radion kanssa?

A5960 on optimoitu TV-taajuuksille (VHF/UHF). Se saattaa poimia FM-radiosignaaleja 88–108 MHz:n alueella, mutta FM-vastaanottoa ei taata.

Kuinka kaukana antenni voi olla lähetystornista?

Sisäantennien tyypillinen kantama on 20–40 km lähettimestä, riippuen esteistä. Suuremmille etäisyyksille harkitse vahvistettua tai ulkoantennia.

Voinko jakaa signaalin usealle televisiolle?

Voit käyttää signaalijakajaa, mutta tämä heikentää signaalin voimakkuutta. Parhaan tuloksen saat käyttämällä virtalähteellä varustettua jakajaa/vahvistinta tai kytkemällä antennin suoraan yhteen televisioon.

Kuinka puhdistan antennin?

Irrota antenni televisiosta. Pyyhi pinta pehmeällä, kuivalla liinalla. Älä käytä vettä tai puhdistusaineita, sillä ne voivat vahingoittaa elektroniikkaa.

KÄYTTÖOHJE A5960 Clas Ohlson

Digitaalinen ulkoantenni

Digitaalinen ulkoantenni

Tuotenumero: 38-2608

Malli: A5960

Lue käyttöohje huolellisesti ennen käyttöä.

Johdanto

A5960 suunniteltu erityisesti maanpäällisen digitaalisen signaalin vastaanottoon. Antennin sisäinen vahvistin ja kätevä suunnittelu tekevät siitä erinomaisen digitaalisen vastaanottimen. A5960 on UV-kestävä ja vesitiivis. Sen voi asentaa ulos, joko seinään tai mastoputkeen. Antennin monipuolinen kiinnike mahdollistaa sen kääntämisen mihin suuntaan tahansa huolimatta siitä, miten se on asennettu.

Kuvaus

• Kompakti ja tyylikäs suunnittelu
• Asennetaan seinään tai putkeen
  • Taajuusalue UHF: 470–890 MHz
  • Taajuusalue VHF: 47–230 MHz
  • Sisäinen vahvistin: 20 dB
  • Vaakasuora tai pystysuora asento
• Säänkestävä (kestää vettä ja UV-säteitä)

Sisältö

Varmista ennen asentamista, että sinulla on seuraavat osat:

1. A5960
2. Multikiinnike
3. Kiinnikkeen ruuvipussi (4 tulppaa ja 4 ruuvia)
4. Kiinnikkeet mastoputkeen asentamista varten (1 U-pultti, 2 aluslaattaa, 2 siipimutteria)
5. Jakorasia
6. Muuntaja (230 V AC)
7. Antennikaapeli (urosliitin – naarasliitin)
8. Asennusohje

Saavutat parhaan mahdollisen lopputuloksen, kun kiinnität huomiota erityisesti seuraaviin seikkoihin:

1. Sijoita antenni mahdollisimman kauas muista sähkölaitteista. Laitteet, kuten esim. lämmittimet, mikroaaltouunit, hiustenkuivaajat ja tietokoneet voivat häiritä vastaanottoa.
2. Asenna antenni mahdollisimman korkealle, jotta se tavoittaa antennisignaalin. Mitä useampia seiniä, taloja, puita jne. antennisignaali joutuu ohittamaan, sitä huonompi on vastaanotto. Paras tulos saavutetaan asentamalla antenni niin korkealle ja esteettömään paikkaan, kuin mahdollista.

Antenni saa virtansa televisiosta tai digitaalivastaanottimesta.

Huom.! Antennin sisäinen vahvistin tarvitsee virtaa toimiakseen.

Antenni saa virtaa maanpäällisen digitaalivastaanottimen antenniliitännän kautta. Useimmiten virransyöttö on aktivoitava digitaalivastaanottimen valikosta. Valikosta se löytyy yleensä nimellä "antennijännite" tai "5 V".

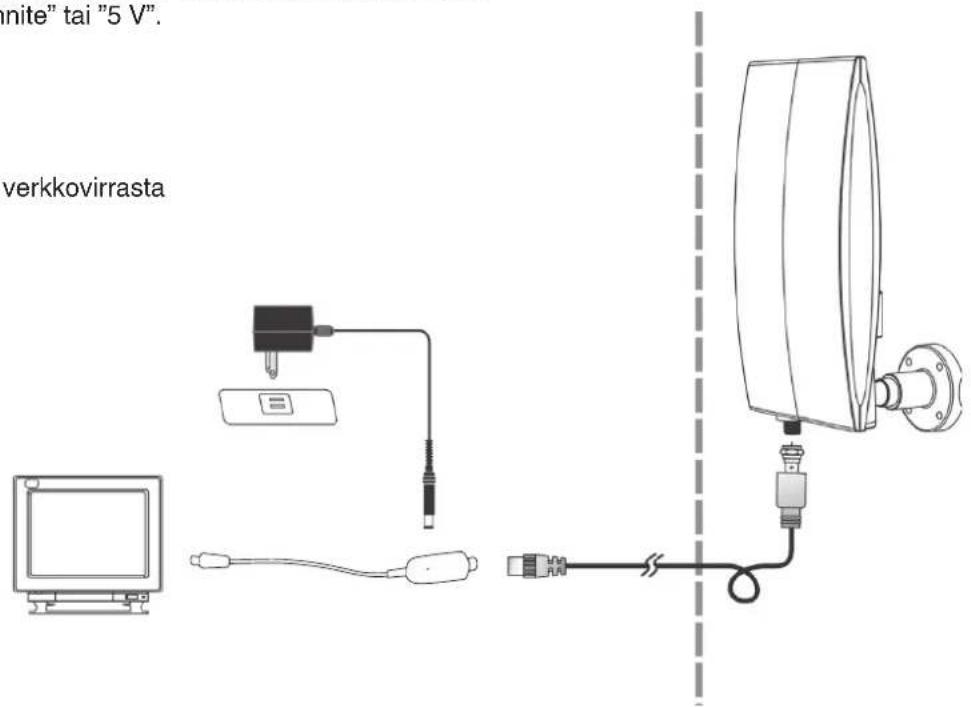

Antenni saa virtaa verkkovirrasta

Asentaminen seinään sisällä/ulkona

Asentaminen puuhun

Kohta 1 Merkitse kynällä se kohta, mihin aiot asentaa antennin. (Käytä multikiinnikettä mallina.)

Asenna kiinnike mukana tulleilla ruuveilla. Käytä tarvittaessa ruuvinväännintä.

Asentaminen betoniin tai tiileen

Kohta 1 Merkitse porattavien reikien kohdat multikiinnikettä mallina käyttäen. Kiinnitä kohtaan (jos seinä on sileä) pala teippiä ennen merkitsemistä, niin betonipora ei liu'u poratessa. Käytä 5,8 mm:stä betoniporaa ja poraa 35 mm syvä reikä.

Asenna laajennustulpat porattuihin reikiin.

Asenna kiinnike mukana tulleilla ruuveilla.

Kohta 2 Asenna antenni kiinnikkeeseen.

Kohta 3 Liitä antennikaapeli antennin F-liittimeen ja kaapelin toisen pään liitin televisioon tai digitaalivastaanottimeen. Ruuvaa F-liitin kiinni antenniin ja työnnä kosteussuoja liittimen päälle.

Muista tehdä tippanokka, jotta vesi ei valu kaapelia pitkin.

Kohta 4 Käännä antenni niin, että vastaanotto on mahdollisimman hyvä.

Asentaminen mastoputkeen

Kohta 1 Kiinnitä U-pultit kiinnikkeeseen ja ruuvaa siipimuttereita vähän matkaa.

Kohta 2 Laske kiinnikettä putken yli siihen kohtaan asti, mihin haluat asentaa antennin. (Jos kiinnikettä ei voi laskea putken yli, koska putki on liian korkea, voit asentaa U-pultit kiinnikkeen ollessa asetettuna putkea vasten. Tämän jälkeen voit asentaa siipimutterit.)

Kohta 3 Kiristä siipimutterit – älä kuitenkaan kiristä niin tiukalle, että antennaia ei voi kääntää.

Kohta 4 Liitä pitkä antennikaapeli antennin F-liittimeen ja kaapelin toisen pään liitin televisioon tai digitaalivastaanottimeen. Ruuvaa F-liitin kiinni antenniin ja työnnä kosteussuoja liittimen päälle.

Muista tehdä tippanokka, jotta vesi ei valu kaapelia pitkin.

Kohta 5 Käännä antenni niin, että vastaanotto on mahdollisimman hyvä.

Kohta 6 Kiristä siipimutterit nyt niin tiukalle, että antennaia ei voi kääntää eikä liikuttaa.

Tekniset tiedot:

Taajuusalue VHF 47–230 MHz

UHF 470–890 MHz

Vahvistus 20 dB ±3 dB

Jännite/virrankulutus 5 V/40 mA.

Pidätämme oikeuden teknisten tietojen muutoksiin.
