BRUKSANVISNING KS3216 ELEKTRO HELIOS

Det är av största vikt att denna bruksanvisning förvaras tillsammans med skåpet för framtida behov. Låt alltid bruksanvisningen följa med skåpet vid flyttning eller ägarbyte, så att den som använder skåpet kan läsa om alla funktioner och säkerhetsföreskrifter.

Om detta skåp som har magnetisk dörrstängning ersätter en äldre modell som har fjäderlås (spärr) måste man se till att fjäderlåset är obrukbart innan man kasserar det gamla skåpet.

Detta för att förhindra att det orsakar livsfara för barn.

Dessa varningar motiveras av säkerhetsskäl. Det är viktigt att du tar del av dem innan skåpet installeras och används.

Allmänna säkerhetsföreskrifter

- Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt eller begränsad fysisk, sensorisk eller mental förmåga, eller av personer i avsaknad av erforderliga kunskaper, såvida inte apparaten brukas under överinseende av en ansvarig vuxen person eller efter instruktioner från densamma.

Barn bör alltid övervakas när de använder apparaten, för att säkerställa att de inte leker med den.

• Skåpet skall skötas av vuxna. Låt aldrig barn röra reglagen eller leka med det.
• Det kan vara farligt att ändra specifikationer eller göra ändringar i skåpet.
• Stäng alltid av skåpet och dra ur stickproppen före rengöring eller service.
• Skåpet är tungt. Var försiktig när skåpet flyttas.
• Iskuber kan ge upphov till frysskador om de äts direkt ur frysfacet.
• Hantera alltid skåpet med största försiktighet för att undvika skador på kylaggregatet (risk för vätskeläckage).
• Skåpet får inte placeras nära radiator eller gasspisar.
• Utsätt inte skåpet för direkt solbelysning under längre perioder.
• Sörj för tillräckligt ventilation av skåpets baksida för att undvika skador på kylkretsen.
• Gäller endast frysskåp (frånsett inbyggda modeller): bästa placering är i källaren eller bottenväningen..
• Använd aldrig andra elektiska apparater (t ex glassmaskiner) inuti kylskåpet.

Service/reparation

• Alla elarbeten som krävs för att installera skåpet måste utföras av en behörig elektriker eller fackman.
• Service skall utföras av ett auktoriserat service-

företag. Använd endast original reservdelar.

• Försök aldrig att reparera skåpet på egen hand.
• Reparationer som utförs av personer med otillräckliga kunskaper kan förorsaka personskador eller ännu svårare fel på produkten. Kontakta närmaste serviceföretag och använd alltid originaldelar.

Användning

• Skåpet är endast avsett för förvaring av matvaror för normalt hushållsbruk.
• Bäst prestanda uppnås vid omgivningstemperaturer mellan +18°C och +43°C (Klass T), +18°C och +38°C (Klass ST), +16°C och +32°C (Klass N), +10°C och +32°C (Klass SN). Aktuell klass anges på typskylten (placerad i cellen vid sidan av grönsaksfacket).

Observera: Utanför omgivningstemperaturerna som indikeras av aktuell klimatklass för denna produkt, ska följande anvisningar följas: När omgivningstemperaturen sjunker under min. värdet kan förvaringstemperaturen inte längre garanteras i frysfacket. Det rekommenderas därför att så fort som möjligt äta upp den mat som finns i facket.

• Fryst mat bör inte frysas om efter upptining.
• Var noga med att följa tillverkarens rekommendationer avseende förvaringstid. Se motsvarande anvisningar.
• Skåpets innermodul innehåller kanaler för kylmedium. Om dessa punkteras kan skåpet skadas allvarligt och matvarorna förstöras. ANVÄND DÄRFÖR ALDRIG VASSA FÖREMÅL för att skrapa bort frost eller is. Frost avlägsnas med den isskrapa som medföljer skåpet. Massiv is får aldrig brytas eller huggas loss.
• Förvara aldrig kolsyrad eller mousserande dryck i frysen. De kan nämligen sprängas och skada skåpet.
• Avfrostningen får inte ske på annat sätt än som rekommenderas av tillverkaren. Mekaniska eller andra artificiella hjälpmedel får inte användas.

Installation

- Kondensorn och kompressorn på skåpets baksida värms upp ordentligt under normal användning. Av säkerhetsskäl måste ventilationen därför uppfylla minimikraven enligt motsvarande figur.

Observera: Se till att ventilationsöppningarna inte blockeras eller sätts igen.

- Se till att nätsladden inte kommer i kläm under skåpet. Viktigt: om nätkabeln skadas måste den bytas ut med en specialkabel eller en sats som kan beställas från tillverkaren eller serviceverkstaden.

- Vissa delar av skåpet värms upp under användning. Sörj därför för tillräcklig ventilation. Bristfällig ventilation kan leda till att komponenter skadas och att matvaror förstörs. Se installationsanvisningarna.

- Komponenter som värms upp bör inte vara åtkomliga. Placera därför skåpet, om möjligt, med dessa delar mot en vägg.

- Om skåpet har transporterats horisontalt finns risk för att oljan i kompressorn har trängt in i kylkretsen. Vänta därför minst två timmar innan skåpet kopplas in så att oljan hinner rinna tillbaka till kompressorn.

Miljöskydd

- Skåpet innehåller inte gaser som kan skada ozonlagret. Detta gäller såväl kylkrets som isoleringsmaterial. Skåpet får inte hanteras som normalt hushållsavfall. Undvik att skada kylaggregatet, särskilt på baksidan nära värmeväxlaren. Information om lokala regler för avfallshantering kan erhållas från kommunala myndigheter. De material i denna apparat som är märkta med symbolen kan återvinnas.

Avfallshantering - gamla skåp

- Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

AVFALLHANTERING

Informationer om skåpets förpackning

- De material i detta skåp som är märkta med symbolen kan återvinnas.

PE<=polyetylen

PS<=skummad polystyrol

PP<=polypropylen

Allt material som används är miljövänligt! Upplysningar om hämtningstider eller samlingsplatser erhålls hos det lokala renhällningsverket eller hos kommunalförvaltningen.

Skrotning och återninning

Kontakta Elkretsen AB eller återförsäljaren för att få reda på var du kan lämna produkten för skrotning och återvinning. Du kan också gå in på www.el-kretsen.se för att ta reda på närmaste inlämningsställe.

När det gäller kyl- och frysprodukter skall du kontakta din kommun för att få reda var du kan lämna in produkten för skrotning och återvinning.

Viktig information om säkerhet 2

Avfallhantering ....3

Användning - Invändig rengöring -Manöverpanel - Igångsättning - Temperaturreglering - . . . . . . . . . . . . . . . . . 4

Användning - Flyttbara hyllplan - Placering av dörrfack och flaskfack 5

Råd - Råd för kylning av livsmedel - ....5

Skötsel - Regelbunden rengöring - Urkoppling - Invändig belysning - Avfrostning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Undanröjning av störningar/småfel 7

Service och reservdelar ....7

Tekniska data 8

Installation - Placering - 8

Installation - Transportskydd - Elektrisk anslutning - Distanser för baksidan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Installation - Omhängning av dörrar 10

ANVÄNDNING

Invändig rengöring

Innan skåpet tas i bruk skall den typiska lukten av ny produkt tas bort genom tvättning med ljummet vatten och en milt diskmedel.

Använd inte något skurpulver.

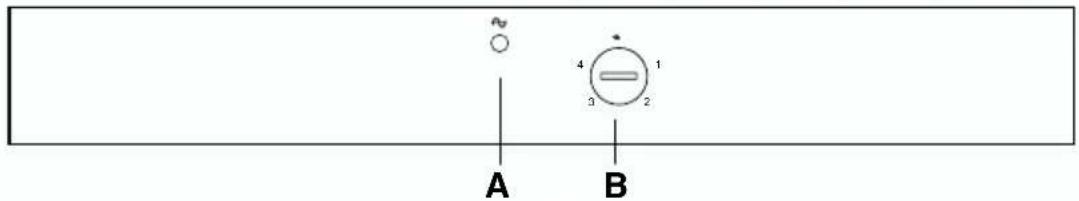

Manöverpanel

A B 4 1 3 2

A - Kontrollampa

B - Termostastvred

Igånsättning

Anslut stickproppen till vägguttaget.

Kontrollampan (A) lyser och visar att skåpet får spänning. Vrid termoststknappen (B) medsols från läget "0" (Stopp).

Skåpet stängs av genom att termostatvred vrids till läget "0".

Temperaturreglering

Skåpet är försett med automatisk invändig belysning. Temperaturregleringen sker medsols och alltid från en lägre till en högre markering - från minsta till mesta kyla. Dvs den lägsta markeringen = den högsta innertemperaturen. Vid valet av rätt kyltemperatur måste du ta hänsyn till att temperaturen inne i skåpet påverkas av:

- den omgivande temperaturen;

- hur ofta dörren öppnas,;

- mängden livsmedel;

- luftcirkulationen.

Mellanläget är i de flesta fall det lämpligaste.

Viktigt!

Vid inställning av maximal kyla vid hög rumstemperatur och stor livsmedelsmängd kan detta innebära att kylskåpet är i gång hela tiden och då kan det bildas ett frostlager på den bakre innerväggen. I detta fall skall man ställa in termostatknappen på högre temperatur, så att den automatiska avfrostningen fungerar och därmed strömförbrukningen blir mindre.

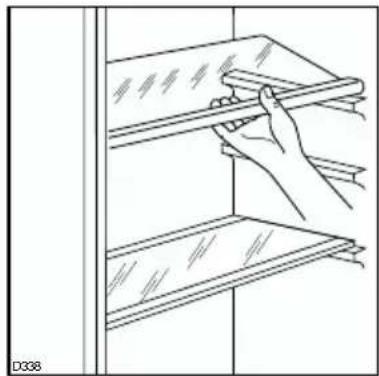

Flyttbara hyllplan

Avståndet mellan olika hyllplan kan ändras genom att hyllplan tas ut och flyttas till önskad nivå.

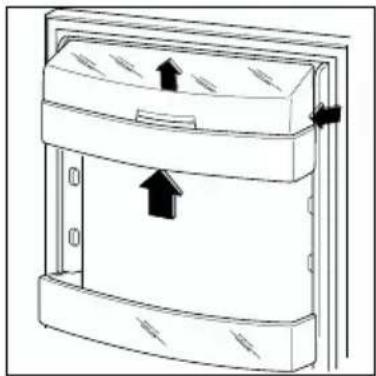

Placering av dörrfack och flaskfack

För att möjliggöra förvaring av matvaruförpackingar i olika storlekar, kan dörrfacken och flaskfacket flyttas i höjdled. Gör enligt följande:

Drag stegvis upp hyllan i pilarnas riktning tills den lossnar och placera den därefter i önskat läge.

Råd för kylning av livsmedel

Här nedan några praktiska råd:

Packa in färsk kött i plastfolie och placera det på glasskivan.

På så sätt kan ni förvara köttet i högst 1-2 dagar.

Kokt mat, charkvaror etc. skall förvaras övertäckta.

De kan placeras på vilken hylla som helst.

Frukt och grönsaker: efter rengöring och tvättning förvaras de i grönsakslådan.

Smör och ost: förvaras i särskilda askar eller i aluminium- eller plastfolie/plastpåsar så att de inte kommer i kontakt med luften.

Mjölk: i väl tillslutna förpackningar förvaras den på hyllorna på dörrens insida.

SKÖTSEL

Dra alltid ur stickkontakten ur el-uttaget innan någon rengöring påbörjas!

Viktigt:

Detta skåp innehåller kolväten i kylenheten. Underhåll och påfyllning ska därför utföras endast av auktoriserade tekniker.

Urkoppling

Vid en längre tids urkoppling som t.ex. under en semesterperiod måste ni vidta följande åtgärder: Dra ur stickkontakten ur el-uttaget;

Göra skåpet rent invändigt;

Lämna dörren öppen så att luften kan fritt cirkulera och förhindra att någon obehaglig lukt eller mögel uppstår.

Invändig belysning

Tryck på det bakre fästet samtidigt som du drar av locket i pilarnas riktning om lampan behöver bytas.

OBS:

Byt ut lampan mot en lampa med samma effekt (den maximala effekten anges på reflektorn).

Avfrostning

Frost avlägsnas automatiskt från avdunstningselementet varje gång kompressorn stannar vid normal användning av kylskåpet.

Smältvattnet rinner ut genom ett avloppshål till en särskild behållare ovanför kompressorn på skåpets baksida, där det sedan avdunstar.

Kom ihåg att rengöra avloppshålet mitt i avfrostningsrännan regelbundet för att förhindra att vattnet rinner över och droppar ner på matvarorna i kylskåpet.

Använd den renspinne som redan sitter i avloppshålet.

Regelbunden rengöring

Många rengöringsmedel för köksytor innehåller kemiska tillsatser som kan skada de delar på produkten som är gjorda i plast. Vi rekommenderar därför att rengöra skåpets yttre hölje endast med vatten och lite tvättmedel.

Tvätta av kylskåpet invändigt med ljummet vatten och ett milt handdiskmedel. Rengör även utvändiga ytor med ett milt rengöringsmedel. Kondensatorn och kompressorn bör rengöras med en borste eller damsugare. Detta bidrar till att kylskåpet bibehåller sina fina driftegenskaper och sparar energi.

Om det skulle uppstå störningar eller småfel i funktionen ska du kontrollera följande:

• att stickkontakten är ordentligt isatt i eluttaget.
• att det finns ström.
• att köldreglaget står i det mellersta läget.

Dessutom:

- Om skåpet ger ifrån sig onormala ljud ska du kontrollera att sidorna inte är i kontakt med

möbler eller paneler som kan orsaka buller eller vibrationer.

- Om det finns spår av vatten på botten inuti kylskåpet ska du kontrollera att hålet för bortledning av vatten från avfrostningen inte är igensatt.

Om störningen eller felet kvarstår efter ovanstående kontroller rekommenderas det att kontakta närmaste serviceverkstad.

SERVICE OCH RESERVDELAR

Garanti (gäller för Finland)

Produktens garantitid kan definieras separat. Finns det ingen separat definierad garantitid, har produkten garanti enligt den gällande lagstiftningen och de lokala bestämmelserna. Garantivillkoren uppfyller branschens allmänna villkor enligt den gällande lagstiftningen. Spara inköpskvittot som verifikation för inköpsdatumet, som avgör garantitidens början.

Kostnaderna kan debiteras även under tid som omfattas av kostnadsfri service

• vid onödigt servicebesök.
• om tillverkarens anvisningar för installation, användning och skötsel inte följts.

Reklamation

Vid försäljning till konsument i Sverige gäller den svenska konsumentlagstifningen. Kom ihåg att spara kvittot för eventuell reklamation.

Konsumentkontakt

Har du frågor angående produktens funktion eller användning ber vi dig att kontakta vår konsumentkontakt på tel. [phone] eller via e-mail på vår hemsida www.elektro-helios.se

Service och reservdelar

Vill du beställa service, installation eller reservdelar ber vi dig kontakta Electrolux Service på tel [phone] eller via vår hemsida på www.electrolux.se. Du kan även söka hjälp via din återförsäljare.

Adressen till din närmaste servicestation finner du via www.electrolux.se eller Gula Sidorna under rubrik Hushållsutrustning, vitvaror – service.

(gäller i Finland)

Alla servicearbeten, reservdelsbeställningar och eventuella reparationer får utföras endast av ett auktoriserat serviceföretag. Information om det närmaste auktoriserade serviceföretaget får du från numret 0200-2662 (0,1597e/min+lna), eller telefonkatalogens gula sidor "hushållsapparatservice".

För att säkra maskinens klanderfria funktion skall man vid reparationer använda endast originala reservdelar.

Innan du beställer service, kontrollera först om du kan avhjälpa felet själv.

Här i bruksanvisningen finns en tabell, som beskriver enklare fel och hur man kan åtgärda dem. Observera, elektriska fel skall alltid åtgärdas av certifierad elektriker.

Innan du kontaktar service, skriv upp följande enligt dataskylten:

Modellbeteckning ....

Produktnummer ....

Serienummer ....

Inköpsdatum ....

Hur och när uppträder felet ?

Energiklass	A
Kylskåpets nyttovolym i liter	291
Energiförbrukning per dygn (Kwh)	0,471
Energiförbrukning per år (Kwh)	172
Dimensioner (mm)
höjd	1600
bredd	600
djup	625

Skåpets tekniska data anges på typskylten som sitter på vänster sida inuti skåpet.

INSTALLATION

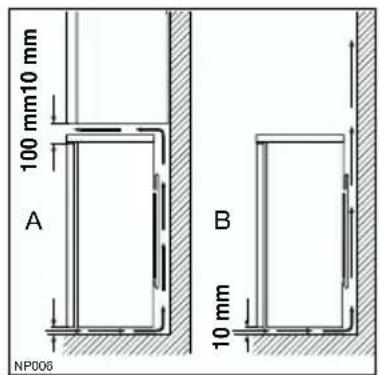

Placering

Kylskåpet skall inte placeras nära element, ugnar eller vara utsatt för direkt solljus eller nära andra värmekällor.

För att säkra största effektivitet skall det vara ett mellanrum på minimum 100 mm mellan frysens överdel och eventuella hyllor eller ytor, som är placerade ovanför frysen (se Fig. A). Luftkanalen kan förses med ett glest galler. Den idealiska placeringen ses på Figur B (utan några ytor ovanför). Perfekt vågrät inställning får man genom att justera stödfötterna.

100 mm10 mm A B 10 mm NP006

Viktig

Utrustningen ska kunna kopplas från nätet. Det är därför nödvändigt att kontakten går att komma åt efter installationen.

Transportskydd

Skåpet är försett med skydd som håller hyllorna på plats under transporten.

Gå till väga enligt följande för att ta bort dem:

Skjut transportskydden i pilens riktning, lyft upp glashyllans bakre ände och skjut hyllan framåt till den lossnar. Ta bort skydden.

Elektrisk anslutning

Kontrollera att skåpets spänning, som finns angiven på en dataskylt inne i skåpet, överensstämmer med lokalens nätspänning.

En spänningsvariation på ±6% kan accepteras.

För anpassning av kylskåpet till annan spänning, skall en transformator med passande prestanda förkopplas.

Skåpet måste förses med effektiv jordning.

Nätsladden/stickproppen har därför en särskild jordningskontakt. Om uttagen i det lokala nätet saknar jordningsmöjlighet, måste skåpet förses med separat jordledare av en behörig elektriker i enlighet med gällande säkerhetsföreskrifter.

Producenten avvisar varje form av ansvar, såvida föreskrifterna för undvikande av olyckshändelser inte åtföljs.

Kylskåpet ansluts till 220-230 V jordat eluttag. Skarvsladd skall inte användas.

Denna apparat är i överenstämmelse med följande EG-direktiv:

• 87/308 av den 2.6.87 om dämpning av radiobrus
• 73/23 EEG av den 19.2.73 (direktiv om lågspänning) och senare ändringar;
• 89/336 EEG av den 3.5.89 (direktiv om elektromagnetisk kompatibilitet) och senare ändringar.

Distanser för baksidan

Inuti skåpet finner du två distanser som skall placeras så som figuren visar.

Lossa på skruvarna, för in distanserna under skruvarnas huvuden och dra åt skruvarna.

Omhängning av dörrar

Dra ut kontakten från vägguttaget.

Omhängning av dörren görs enligt följande:

1. Ta bort ventilationsgallret (D).
2. Lossa det nedre gångjärnet (E).

3. Dörren lossas från den övre gångjärnstappen (G), vilken skruvas bort och flyttas över på motsatt sida.

4. Dörren placeras på motsatt sida, efter att plastpropparna har lösgjorts från gångledshålen.

5. Plastpropparna flyttas över på motsatt sida.

6. Propparna (F) lösgörs och nedre dörren samt nedre gångjärnet (E) flyttas över på motsatt sida, sedan skall propparna monteras i de tomma hålen på motsatt sida.

7. Ventilatiosngallret (D) monteras fast i nedre gallret.

8. Handtaget lossas och flyttas över på motsatt sida. Ta bort plastpropparna från motsatta sidan med en syl.

Sätt nya plastproppar (i material påsen som kom med produkten) i de hålen som nu är tomma, eftersom handtaget tagits bort.

OBS

Förvissa er om att alla skruvar dragits åt ordentligt efter skiftad dörrhängning, och kontrollera dessutom, om magnetlisten på skåpet ligger an perfekt. Vid en lägre rumstemperatur (t ex på vintern) kan det förekomma, att listen inte sitter fast ordentligt på skåpet. Efter en viss tid sker en automatisk återanpassning. Om ni vill skynda på denna process, räcker det att värma tätningen med en hårtork.

Tryck på det bakre fästet samtidigt som du drar av locket i pilarnas riktning om lampan behöver bytas.

OBS:

Byt ut lampan mot en lampa med samma effekt (den maximala effekten anges på reflektorn).
