KÄYTTÖOHJE KS3216 ELEKTRO HELIOS

Tämä ohjekirja tulee ehdottomasti säilyttää laitteen yhteydessä myöhempää käyttöä varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa ja jättää laitteen vanhaan huoneistoon, on varmistettava, että käyttöohje jää uuden käyttäjän saataville. Uudella käyttäjällä on oltava mahdollisuus tutustua laitteen käyttöohjeisiin ja sitä koskeviin varoituksiin.

Mikäli tämä jääkaappi, jonka ovi sulkeutuu magneettisesti, korvaa vanhan lukollisen jääkaapin, irrota vanhan kaapin ovi tai riko lukko. Muussa tapauksessa leikkivät lapset voivat joutua hengenvaaraan jäädessään ansaan kaapin sisään.

Nämä ohjeet on annettu turvallisuussyistä. Lue ne huolellisesti ennen kuin ryhdyt asentamaan tai käyttämään laitetta.

Yleinen turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä.
  Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.
• Laitteen ominaisuuksien muuttaminen millään tavoin on vaarallista.
• Ennen kuin ryhdyt mihinkään puhdistus- tai huoltotöihin, kytke laite pois toiminnasta ja virtajohto irti virtalähteestä.
• Laite on raskas. Noudata varovaisuutta laitetta siirtäessäsi.
• Suoraan pakastimesta otetut erittäin kylmät tuotteet voivat aiheuttaa paleltumisvammoja.
• Noudata erityistä varovaisuutta laitetta käsitellessäsi, jotta jäähdytysyksikkö ei vahingoittuisi.Vahingoittumisesta voi seurata nestevuotoja.
• Laitetta ei saa asentaa kaasulieden tai lämpöpatterien läheisyyteen.
• Laitetta ei tulisi asentaa paikkaan, jossa siihen kohdistuu suora auringonvalo.
• Laitteen takaosaan tulee jättää riittävästi tilaa tuuletusta varten. Jäähdytyspiirin vahingoittuminen on estettävä.
• Älä käytä jäähdytyslaitteiden sisällä muita sähkölaitteita (esim. jäätelökonetta).

Huolto/korjaus

• Laitteen asennustyö tulee antaa valtuutetun henkilön tai sähköalan ammattilaisen tehtäväksi.
• Laite tulee huollattaa valtuutetussa huoltoliikkeessä ja varaosina tulee käyttää vain alkuperäisiä varaosia.

• Älä milloinkaan yritä korjata laitetta itse. Asiantuntemattoman henkilön tekemät korjaukset voivat aiheuttaa henkilövahinkoja tai pahentaa vikaa entisestään. Ota yhteys valtuutettuun huoltoliikkeeseen ja vaadi aina, että laitteessa käytetään alkuperäisiä varaosia.

• Laitteen jäähdytysyksikkö sisältää hiilivetyjä. Tästä syystä huolto ja jälleentäyttö on annettava ainoastaan valtuutetun huoltohenkilökunnan tehtäväksi.

• Älä koskaan käytä metallisia esineitä laitteen puhdistamiseen, sillä ne voivat vaurioittaa laitetta.

Käyttö

• Kotitalouskäyttöön tarkoitetut jääkaapit ja pakastimet on tarkoitettu ainoastaan elintarvikkeiden säilytykseen.
• Laitteen suorituskyky on parhaimmillaan silloin, kun ympäristön lämpötila on +18°C ja +43°C välillä (Luokka T); +18°C ja +38°C välillä (Luokka ST); +16°C ja +32°C välillä (Luokka N); +10°C e +32°C (Luokka SN). Laitteen luokka on osoitettu sarjanumerokyltissä (sijoitettu vihannestilan sivulla olevaan kennoon).

Huomio: Noudata seuraavia ohjeita, mikäli ympäristön lämpötila on luokalle osoitettujen rajojen ulkopuolella: kun ympäristön lämpötila putoaa minimiarvon alapuolelle pakastelokeron säilytyslämpötilaa ei voida taata. Tämän vuoksi suosittelemme pakastelokerossa olevien elintarvikkeiden käyttämistä mahdollisimman nopeasti.

• Pakastettua ruokaa ei tulisi pakastaa uudelleen sen jälkeen, kun se on kerran sulanut.
• Noudata tarkasti valmistajan antamia säilytysohjeita. Tarkasta ohjeet tuotteen pakkauksesta.
• Laitteen sisäpinta muodostuu kanavista, joiden läpi jäähdytysaine virtaa. Jos tällaiseen kanavaan puhkaistaan reikä, laite vaurioituu korjauskelvottomaksi ja säilytettävä ruoka tuhoutuu. ÄLÄ KÄYTÄ TERÄVIÄ ESINEITÄ huurteen tai jään poistamiseen. Huurretta voidaan kaapia pois laitteen mukana tulevaa muovilastaa käyttäen. Kiinteää jäätä ei saa missään tapauksessa yrittää väkisin irrottaa laitteen sisäpinnasta, vaan sen on annettava sulaa pois. Ks. sulatusohjeet.
• Älä laita hiilihappopitoisia tai kuohuvia juomia pakastimeen, sillä jäätymisen aiheuttama paine voi räjäyttää pullon ja vaurioittaa laitetta.

- Älä käytä mekaanisia apuvälineitä äläkää yritä nopeuttaa sulamista keinotekoisesti muuten kuin valmistajan suosittelemilla menetelmillä.

Asennus

• Normaalissa käytössä laitteen takana sijaitsevat kondensaattori ja kompressori kuumenevat huomattavasti. Turvallisuussyistä on huolehdittava ao. kuvan mukaisesta vähimmäistuuletuksesta.
  HUOMIO: huolehdi, että tuuletusaukkojen edessä ei ole ilman virtausta haittaavia esteitä
• Käyttäjän tulee huolehtia, että laitetta ei ole asetettu sähköjohdon päälle.
  Tärkeää: jos sähköjohto vahingoittuu, se tulee vaihtaa valmistajalta tai huoltopalvelusta saatavaan erikoisjohtoon tai -sarjaan.
• Laitteen tietyt osat kuumenevat huomattavasti. Varmista aina riittävä tuuletus, sillä tämän laiminlyöminen voi aiheuttaa osien rikkoutumisen ja säilytettävän ruuan tuhoutumisen. Ks. asennusohjeet.
• Kuumenevia osia ei tule jättää avoimiksi. Mikäli mahdollista, laitteen takaosa tulee asettaa seinää kohti.
• Mikäli laitetta on kuljetettu vaakasuorassa asennossa, saattaa moottorin kompressorin öljyä valua jäähdytysainekiertoon. Kuljetuksen jälkeen tulisi odottaa vähintään kaksi tuntia ennen laitteen kytkemistä käyttöön, jotta öljy valuisi takaisin kompressoriin.

SISÄLLYSLUETTELO

Tärkeää 11

Käyttö - Puhdistaminen - Toimintopaneeli - Käynnistys - Lämpötilan säätö -

Ruokatarvikkeiden jäähdytys - 13

Käyttö - Säädettävät lasihyllyt - Ovilokeroiden korkeuden säätö 14

Ohjeita - Ohjeita jääkaappisäilytystä varten 15

Huolto ja hoito - Tärkeää -Säännöllinen puhdistus -Kun kaappi on pois käytöstä . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Huolto ja hoito - Sisäosan valaistus - Sulatus .....16

Jos laite ei toimi - Huolto ja varaosat ....17

Tekniset tiedot - Asennus - Huom - Sijoitus - Sähköliitäntä - Puhdistaminen .....18

Asennus - Hyllyn kiinnittimet - Etäisystuet - Oven kätisyyden vaihto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Ympäristönsuojelu

- Laitteen jäähdytyspiiri ja eristeet eivät sisällä otsonikerrosta vahingoittavia kaasuja. Laitetta ei saa hävittää talousjätteen mukana. Varo vahingoittamasta jäähdytysyksikköä, erityisesti takana olevan lauhduttimen ympäristöä. Pyydä paikallisilta viranomaisilta lisätietoja alueen kaatopaikoista. Tässä laitteessa käytetyt materiaalit, jotka on merkitty symbolilla övat kierrätettäviä.

Käytöstä poistettujen laitteiden hävitys

- Symboli joka on merkitty tuotteeseen tai sen pakkaukseen, osoittaa, että tätä tuotetta ei saa käsitellä talousjätteenä. Tuote on sen sijaan luovutettava sopivaan sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Tämän tuotteen asianmukaisen hävittämisen varmistamisella autetaan estämään sen mahdolliset ympäristöön ja terveyteen kohdistuvat haittavaikutukset, joita voi aiheutua muussa tapauksessa tämän tuotteen epäasianmukaisesta jätekäsittelystä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta tai liikkeestä, josta tuote on ostettu.

Puhdistaminen

Puhdista kaapin sisäosat käyttäen haaleaa vettä, mietoa pesuainetta ja pehmeää riepua. ÄLÄ käytä synteettisiä pesuaineita tai hankauspulveria, joka voi pilata pinnan ja aiheuttaa naarmuja.

Toimintopaneeli

A B 1 2 3 4

A - Toiminnan merkkivalo

B- Lämpötilanvalitsin

Käynnistys

Kytke pistoke pistorasiaan. Merkkivalon (A) syttyminen osoittaa, että laitteessa on jännitettä.

Käännä säädin (B) haluamaasi asentoon.

Jääkaappi kytketään pois päältä kääntämällä säädin (B) asentoon «0».

Lämpötilan säätö

Jääkaapin lämpötilaa säädetään kääntämällä lämpötilan valitsinta.

Säätäessäsi jääkaapin lämpötilaa, ota huomioon ympäristön lämpötila, oven avaamistiheys, kaapissa olevien ruokatavaroiden määrä sekä jääkaapin sijoitus.

Käännä lämpötilan valitsinta:

• pienempi lukema – korkeampi lämpötila
• suurempi lukema – alhaisempi lämpötila.

Asteikon keskiasento on useimmiten sopivin.

Tärkeää!

Jos jääkaapin lämpötilan valitsin on säädetty suurimpaan lukemaan ympäristölämpötilan ollessa korkea, saattaa olla seurauksena, että jääkaapin kompressori toimii jatkuvasti ja kaapin sisälle takaseinään muodostuu huurretta. Säädä tällöin jääkaapin lämpötilan valitsinta pienempään lukemaan, jotta jääkaapin automaattinen sulatusjärjestelmä toimisi. Näin säästät myös sähköä.

Ruokatarvikkeiden jäähdytys

• Asettele ruokatarvikkeet erilleen toisistaan siten, että kylmä ilma pääsee kiertämään niiden ympärillä.
• Älä laita ruokatarvikkeita suoraan kiinni kaapin takaseinän jäähdytyslevyyn, sillä ne saattavat jäätyä.
• Älä milloinkaan laita ruokatarvikkeita kaappiin lämpimänä. Niiden tulee ensin jäähtyä.
• Peitä kaikki ruokatarvikkeet asianmukaisesti, jotta maut ja tuoksut eivät pääse sekoittumaan.

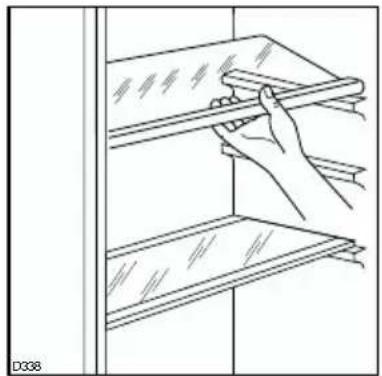

Säädettävät lasihyllyt

Lasihylly voidaan haluttaessa asettaa eri korkeudelle.

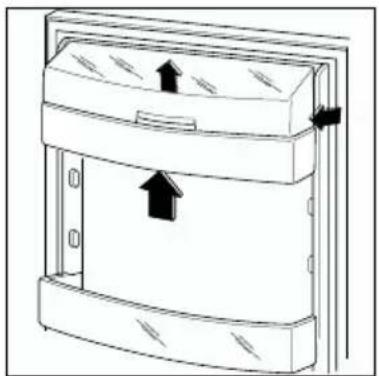

Ovilokeroiden korkeuden säätö

Ovilokeroiden korkeutta voidaan säätää ruokatavaroiden pakkauskokojen mukaan.

Ohjeita jääkaappisäilytystä varten

• Makujen tarttuminen ruoasta toiseen vältetään suojaamalla ruoat esim. alumiini- tai muovikelmulla.
• Käytännöllisiä neuvoja:
• Raaka liha, joka on suojattu muovikelmulla, säilytetään lasihyllyllä.
• Siten liha säilyy korkeintaan 1-2 päivää.
• Keitetty liha, leikkeleet jne on peitettävä. Ne voidaan säilyttää millä hyllyllä tahansa.
• Hedelmät ja vihannekset: säilytetään puhdistuksen ja pesun jälkeen vihanneslaatikossa.
• Voi ja juustot: säilytetään ilmatiiviissä astioissa tai alumiini-tai muovikelmuissa/muovipusseissa.

HUOLTO JA HOITO

Tärkeää

Tämän laitteen jäähdytysyksikkö sisältää hiilivetyjä. Tästä syystä ainoastaan valtuutettu ammattilainen saa suorittaa laitteen huollon ja täyttämisen.

Säännöllinen puhdistus

Useat keittiöpesuaineet sisältävät kemiallisia lisääineita jotka saattavat vahingoittaa laitteen muoviosia. Suosittelemme tästä johtuen että laitteen ulkoiset osat puhdistetaan ainoastaan vedellä ja miedolla puhdistusaineella.

Puhdista jääkaapin ulko- ja sisäpinnat haalealla vedellä ja miedolla astianpesuaineella.

Jääkaapin takaosa puhdistetaan kerran vuodessa joko harjalla tai imurilla. Siten säästyy energiaa ja kaapin toiminta paranee.

Kun kaappi on pois käytöstä

Mikäli jääkaapin toiminta katkaistaan pidemmäksi ajaksi kuten esim. loma-ajaksi, on toimittava seuraavasti:

Irrota pistotulppa pistorasiasta;

Poista kaikki elintarvikkeet kaapista;

Puhdista sisävaippa;

Jätä ovi auki, jotta ilma pääsee vapaasti kiertämään estäen epämiellyttävän hajun tai homeen syntymisen.

Invändig belysning

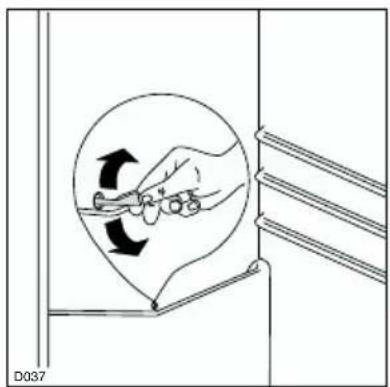

Jääkaapin höyrystimeen muodostuva huurrekerros sulaa automaattisesti kompressorin pysähtyessä. Sulamisvesi valuu kourua pitkin kaapin takaosassa olevaan sulamisvesiastiaan ja haihtuu ilmaan. On hyvä puhdistaa sulamisvesikourun keskellä oleva aukko säännöllisesti, jolloin sulamisvesi ei pääse valumaan yli ja tippumaan ruokatavaroille. Puhdistukseen käytetään sulamisvesiaukossa olevaa puhdistuspuikkoa.

Huurrekerrosta ei tule poistaa metalliesineillä, koska se voi vahingoittaa laitetta pysyvästi.

Jos laitteessa ilmenee toimintahäiriöitä, tarkista:

- että pistotulppa on asianmukaisesti pistorasiassa;

- että laite saa sähköä;

- että lämpötilanvalitsin on keskiasennossa.

Lisäksi:

• jos laitteen toimintaääni on voimistunut, tarkista etteivät sen sivut koske kalusteisiin, jotka saattavat aiheuttaa melua tai tärinää;
• jos jääkaapin pohjalle kerääntyy vettä, tarkista ettei sulatuksesta syntyvän veden poistoaukko ole tukossa.

Jos toimintahäiriö ei poistu yllä lueteltujen tarkistusten jälkeen, ota yhteys lähimpään valtuutettuun huoltoliikkeeseen.

HUOLTO JA VARAOSAT

Takuu

Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voidaan periä myös takuuaikana:

• aiheettomasta huoltokäynnistä
• ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.

Maahantuoja

ELECTROLUX-KODINKONEET

ELEKTRO-HELIOS

Osoite:

Pakkalankuja 6

01510 VANTAA

Kuluttajaneuvonta

Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soittamalla numeroon 0200-2662 (0,1597e/min). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa [e-mail].

Huolto ja varaosat

Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi.

Lähimmän valtuutetun huoltoliikkeen numeron löydät soittamalla numeroon 0200-2662 (0,1597e/min) tai katsomalla puhelinluettelon keltaisilta kohdasta "kodinkoneiden huoltoa". *)

Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.

*) Mainitse soittaessasi tuotteen merkki. Kopioi arvokilvestä tuotteen tiedot alla olevaan kohtaan, niin ne löytyvät helposti, jos sinun pitää ottaa yhteys huoltoliikkeeseen.

MOD (Malli):......

PROD.NO (Tuotenumero):......

SER:NO (Sarjanumero):......

Ostopäivä....

TEKNISET TIEDOT

Teholuokka	A
Jääkaapin nettotilavuus litroina	291
Sähkönkulutus, kWh/24 h	0,471
Sähkönkulutus, kWh/vuosi	172
Mitat, mm
korkeus	1600
leveys	600
syvyys	625

Tekniset tiedot löytyvät arvokilvestä, joka on sijoitettu laitteen sisälle vasemmalle puolelle.

ASENNUS

Huom

Tämän jääkaappi-pakastimen ovet sulkeutuvat magneettitiivisteen avulla. Vanhan kaapin romuttamisen yhteydessä varmista, että kaikki lukot ja salvat on irrotettu estääksesi pikkulasten joutumisen kaapin sisälle. Varminta on irrottaa koko ovi.

Sijoitus

Kaappia ei saa sijoittaa lämpölähteiden läheisyyteen (esim. lämpöpatterit, uunit, suora auringonvalo jne).

Mikäli kyseessä on kalusteisiin asennettava kaappi ja mahdollinen oven aukeamissuunnan vaihto, lue asiaa koskeva jakso.

Sähköliitäntä

Kytke kaappi maadoitettuun pistorasiaan.

Jännite: 230 V. Sulake 10 A.

Tämä laite täyttää seuraavien EY- direktiivien vaatimukset:

• 87/308 EEC/päiväys 2.ó.87 radiohäirintää koskevan
• 73/23 EEC/päiväys 19.2.73 (pienjännite-direktiivi) ja seurannaismuutokset;
• 89/336 EEC/päiväys 3.5.89 (direktiivi sähkömagneettisesta yhteensopivuudesta) ja seurannaismuutokset.

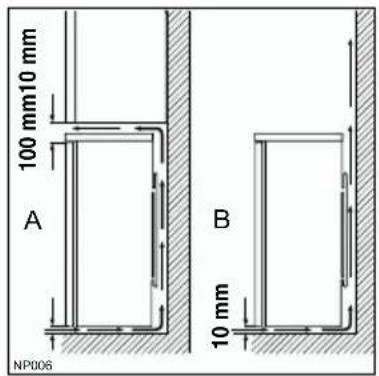

Tärkeää

Laite tulee pystyä kytkemään irti sähköverkosta. Koskettimen tulee olla helposti saavutettavassa paikassa laitteen asentamisen jälkeen.

100 mm10 mm A B 10 mm NP006

Puhdistaminen

Puhdista kaapin sisäosat käyttäen haaleaa ÄLÄ käytä synteettisiä pesuaineita tai hankauspulveria, joka voi pilata pinnan ja aiheuttaa naarmuja.

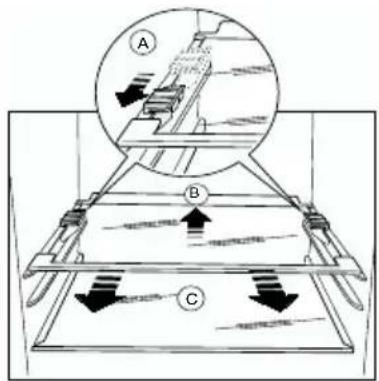

Hyllyn kiinnittimet

Kaappisi hyllyt on kiinnitetty paikalleen kuljetuksen ajaksi erityisillä hyllyn kiinnittimillä.

Poista ne seuraavasti:

siirrä hyllyn kiinnittimiä nuolen osoittamaan suuntaan, nosta lasilevyn takaosaa, työnnä sitä eteenpäin kunnes se irtoaa ja poista kiinnittimet.

Etäisyystuet

Laitteen sisältä löytyy kaksi välikappaletta, jotka täytyy sijoittaa kuten kuvassa

Kierrä ruuveja auki, jotta voit asettaa etäisystuen paikalleen, kiristä ruuvi.

Oven kätisyyden vaihto

Irrota pistotulppa pistorasiasta.

Oven kätisyys vaihdetaan seuraavalla tavalla:

1. Irrota tuuletussäleikkö (D).
2. Irrota alasarana (E).

3. Alaovi irrotetaan keskisaranasta (H) ja irrotetaan keskisarana.

4. Yläovi irrotetaan saranatapista (G), joka ruuvataan ulos ja siirretään vastakkaiselle puolella olevaan saranaan.

5. Yläovi kiinnitetään vastakkaiselle puolelle sen jälkeen, kun sillä puolella olevien saranatappireikien muoviset suojatulpat on irrotettu. Muovitulpat siirretään oven vastakkaiselle puolella oleviin reikiin, minkä jälkeen keskimmäinen sarana kiinnitetään kaappiin.

6. Tulpat (F) irrotetaan ja alaovi sekä alasarana (E) siirretään vastakkaiselle puolelle, minkä jälkeen tulpat kiinnitetään vastakkaiselle puolelle tyhjiksi jääviin reikiin.

7. Tuuletussäleikkö (D) kiinnitetään alimpaan saranaan.

Kun ruuveja on ruuvattu hieman ulos, ovet voidaan asentaa paikalleen säätämällä keskimmäistä saranaa (H) vaakatasossa työkalun avulla.

Huom!

Oven avautumissuunnan vaihtamisen jälkeen varmistu, että oven tiivistelista on tiiviisti kaappia vasten. Ympäröivän lämpötilan ollessa alhainen (esim. talvella) ovi ei ehkä sulkeudu täysin tiiviisti.

Jonkin aikaa lämmettyään tiivistelista kuitenkin asettuu automaattisesti paikalleen ja ovi sulkeutuu tiiviisti.

Jos haluat nopeuttaa tätä prosessia, voit lämmittää tiivistelistaa hiustenkuivaajalla.
