BRUKSANVISNING RMI517 ROSENLEW

Säkerhetsinformation	23
Säkerhetsföreskrifter	24
Produktbeskrivning	27
Innan maskinen används första gången	28
Häll – daglig användning	28
Häll – råd och tips	29
Häll – underhåll och rengöring	31

Ugn – daglig användning	31
Ugn - klockfunktioner	32

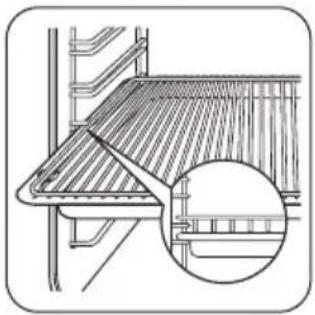

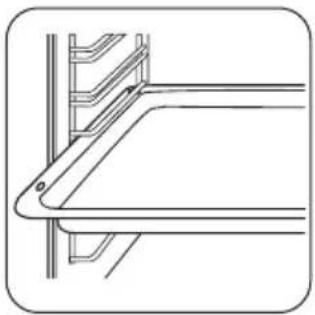

Ugn - använda tillbehören	32
Ugn – råd och tips	34
Ugn – underhåll och rengöring	37
Om maskinen inte fungerar	40
Installation	41

Med reservation för ändringar.

Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

⚠ Varning Risk för kvävning, skador eller permanent invaliditet.

• Den här produkten kan användas av barn från åtta års ålder och personer med reducerad fysik, sensorisk eller mental förmåga, eller som saknar erfa- renhet och kunskap, såvida de inte har tillsyn av någon person som är ansvarig för deras säkerhet.
• Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Håll barn och husdjur borta från produkten när den är igång eller när den svalnar. Åtkomliga delar är mycket varma.
• Om produkten har ett barnlås rekommenderar vi att du aktiverar det.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

Allmän säkerhet

• Produkten och åtkomliga delar blir heta under användning. Vidrör inte värme-elementen.

• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.

• Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.

• Försök aldrig att släcka en eld med vatten, men stäng av produkten och täck över flamman, t.ex. med ett lock eller brandfilt.
• Förvara inte saker på kokytorna.
• Använd ej ångrengörare vid rengöring av produkten.
• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hällens yta eftersom de blir varma.
• Om ytan är sprucken, stäng av hushållsapparaten för att undvika risken för elektriska stötar.
• Efter användning, stäng av hällen med dess kontroll och lita inte på kokkärlsavkänningen.
• Var försiktig när du rör vid förvaringslådan. Den kan bli mycket het.
• Använd endast den matlagningstermometer som rekommenderas för den här ugnen.

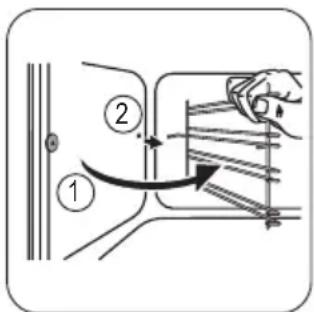

• För att ta bort ugnsstegarna drar du först ut den främre delen av ugnsstegen och sedan den bakre delen fort från sidoväggarna. Sätt i ugnsstegarna i omvänd ordning.
• Använd inte skarpa rengöringsmedel med slipeffekt eller vassa metallskrapor för att rengöra ugnsluckans glasskivor eftersom dessa kan repa ytan, vilket i sin tur kan leda till att glaset spricker.
• Kontrollera att produkten är avstängd innan du byter lampa för att undvika risken för elstötar.
• Sättet för frånkoppling måste införlivas i det fasta kablaget i enlighet med gällande anslutningsbestämmelser.
• Om nätsladden är skadad måste den bytas av tillverkaren, en godkänd serviceverkstad eller personer med motsvarande utbildning, för att undvika fara.

Säkerhetsföreskrifter

Installation

Varning Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.

• Följ de installationsinstruktioner som följer med produkten.

• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.

• Dra aldrig produkten i handtaget.

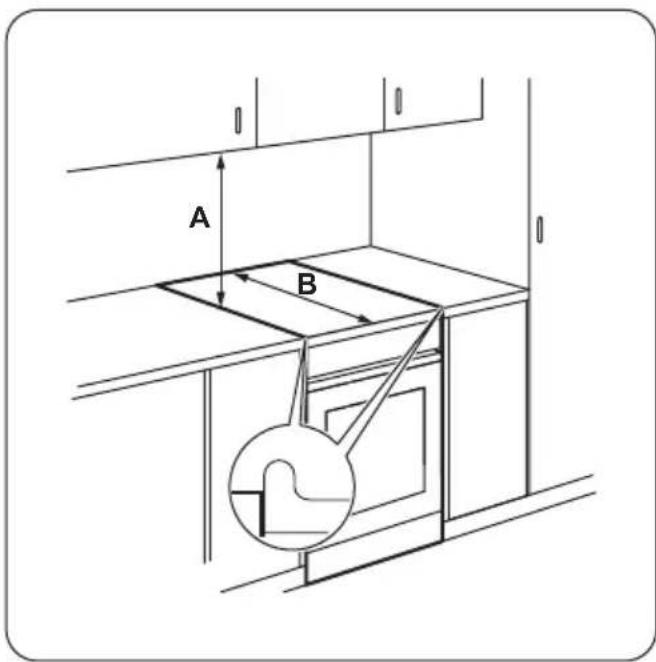

• Minsta avstånd till andra produkter ska beaktas.
• Kontrollera att produkten har installerats under och bredvid stadiga skåp- eller bänkstommar.
• Produktens sidor måste gränsa till produkter eller enheter med samma höjd.
• Placera inte produkten på en sockel.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.

Elektrisk anslutning

Varning Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska göras av en behörig elektriker.
• Produkten måste jordas.
• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall, kontakta en elektriker.
• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar stickkontakten och nätkabeln. Kontakta service eller en elektriker för att ersätta en skadad nätkabel.
• Låt inte nätkablar komma i kontakt med produktens lucka, speciellt inte när luckan är het.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Anslut inte stickkontakten om vägguttaget sitter löst.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.
• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.

Använd

Varning Risk för skador, brännskador eller elstötar föreligger.

• Använd denna produkt i en hushållsmiljö.
• Ändra inte produktens specifikationer.
• Se till att ventilationsöppningarna inte är blockerade.
• Lämna inte produkten utan tillsyn under användning.
• Stäng av produkten efter varje användningstillfälle.
• Produkten blir varm inuti när den är igång. Vidrör inte värmeelementen som finns i produkten. Använd alltid handskar för att ta ut eller sätta in tillbehör eller eldfasta formar.
• Var försiktig när du öppnar produktens lucka medan produkten är igång. Het luft kan strömma ut.
• Använd inte produkten med våta händer eller när den är i kontakt med vatten.
• Tyng inte ner luckan när den är öppen.
• Använd inte produkten med en extern timer eller ett separat fjärrkontrollsystem.
• Produktens lucka ska alltid vara stängd när produkten är igång.
• Lägg inte bestick eller kastrullock på kokzonerna. De blir heta.
• Stäng av kokzonen efter användning.
• Använd inte produkten som arbets- eller avlastningsyta.
• Om produktens yta är sprucken ska du omedelbart koppla loss den från eluttaget. Detta för att förhindra elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.

Varning Det finns risk för eldsvåda eller explosion.

• Fetter och olja kan frigöra lättantändliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka spontan förbränning.

• Använd olja, som kan innehålla matrester, kan orsa- ka brand vi lägre temperatur än olja som används för första gången.

• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på diskmaskinen.

• Låt inte gnistor eller öppna lågor komma i kontakt med produkten när du öppnar luckan.
• Öppna produktens lucka försiktigt. Användning av ingredienser som innehåller alkohol kan producera en blandning av luft och alkohol.
• Försök inte släcka eld med vatten. Koppla från produkten och täck över flamman med ett lock eller en brandfilt.

Varning Risk för skador på produkten föreligger.

• För att förhindra skada eller missfärgning på emaljen:
  – Sätt inte eldfasta formar eller andra föremål direkt på produktens botten.
  – Lägg inte aluminiumfolie direkt på produktens botten.
  – ställ inte hett vatten direkt i den heta produkten.
  – låt inte fuktiga kärl eller matvaror stå kvar i produkten efter att tillagningen är klar.
  – var försiktig när du tar bort eller monterar tillbehör.

- Missfärgning av emaljen påverkar inte produktens funktion. Det är ingen defekt enligt garantin.

- Använd en djup form för mjuka kakor. Fruktjuicer or-sakar fläckar som kan vara permanenta.

- Placera inga heta kokkärl på kontrollpanelen.

• Låt inte kokkärl torrkoka.

- Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.

- Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.

- Lägg inte aluminiumfolie på produkten.

- Kokkärl av gjutjärn, aluminium eller med skadad botten kan repa glaskeramiken. Lyft alltid upp dessa föremål när du måste flytta dem på kokhällen.

Varning Se till att montera ett stabiliseringsmedel för att förhindra att produkten tippar. Se kapitlet Montering.

Skötsel och rengöring

Varning Det finns risk för personskador, brand eller skador på produkten.

• Stäng av produkten och koppla bort den från elutta-get före underhåll.
• Se till att produkten har svalnat. Det finns även risk för att glasen kan spricka.
• Byt omedelbart ut luckans glaspaneler om de är skadade. Kontakta service.

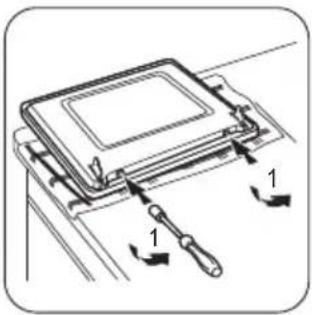

• Var försiktig när du tar bort luckan. Luckan är tung!
• Rengör produkten regelbundet för att förhindra att yt-materialet försämras.
• Kvarblivet fett eller mat i produkten kan orsaka brand.
• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.
• Om du använder en ugnssprej ska du följa säkerhetsanvisningarna på förpackningen.
• Rengör inte den katalytiska emaljen (om tillämpligt) med någon sorts rengöringsmedel.

Inre belysning

- Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för belysning i hus.

Varning Risk för elektrisk stöt.

• Innan du byter lampan ska du koppla ur produkten från nätuttaget.
• Använd bara lampor med samma specifikationer.

Service

- Kontakta Service för att reparera apparaten. Vi rekomenderar att du endast använder originaldelar som reservdelar.

Avfallshantering

Varning Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort lucklåset för att hindra att barn eller djur stängs in inuti produkten.

Allmän översikt

Beskrivning av hällen

Tillbehör

• Galler

För kokkärl, bakformar och stekkärl.

- Platt bakplåt

För kakor och småkakor.

• Långpanna

För bakning och stekning eller som fettuppsamlingsfat.

1 Vred för hällen
2 Temperatur-/tidsdisplay
3 Vred för ugnstemperaturen
4 Temperaturdisplay
5 Vred för ugnsfunktionerna
6 Värmeelement
7 Ugnslampa
8 Fläkt- och värmeelement
9 Ugnsstege, löstagbar
10 Ugnsnivåer
11 Uttag för matlagningstermometern

1 Induktionskokzon 2100 W, med effektfunktion 3700 W
2 Induktionskokzon 1400 W, med effektfunktion 2500 W
3 Displayer
4 Induktionskokzon 1800 W, med effektfunktion 2800 W
5 Induktionskokzon 1400 W, med effektfunktion 2500 W

- Förvaringslåda

Förvaringslådan finns under ugnsutrymmet.

• Installera teleskopskenor (tillval)

För att sätta galler eller plåtar på den. Du kan använda dem var för sig.

• Matlagningstermometer

För att mäta hur väl maten är tillagad.

Varning Se säkerhetsavsnitten.

! Försiktighet Håll alltid i mitten av handtaget för att öppna ugnsluckan.

Första rengöring

• Tag bort alla delar från produkten.
• Rengör produkten före första användning.

! Försiktighet Använd inte slipande rengöringsmedel! Dessa kan skada ytan. Se avsnitt "Underhåll och rengöring".

Ställa klockan

i Ugnen kan bara användas efter att tiden har ställts in.

När produkten har anslutits till elnätet eller efter ett strömavbrott, blinkar klockans kontrollampa automatiskt. Starta med steg 2.

1. Ändra tiden genom att trycka på "+" och "-" samtidigt tills tidsindikatorn blinkar.
2. Ställ in tiden med "+" eller "-".
3. Efter cirka 5 sekunder slutar blinkningarna och klockan visar den inställda tiden.
   i När timerfunktionen är aktiv kan du inte ändra den aktuella tiden.

Förvärm

1. Ställ in funktion ☐ och maxtemperatur.
2. Låt hushållsapparaten köras utan mat i ungefär 1 timme.
3. Ställ in funktion 📋 och maxtemperatur.
4. Låt hushållsapparaten köras utan mat i ungefär 10 minuter.
5. Ställ in funktion och maxtemperatur.

Häll – daglig användning

Varning Se säkerhetsavsnitten.

Värmeinställningar

Kontrollvreds- Funktion
0 Av-läge

1. Låt hushållsapparaten köras utan mat i ungefär 10 minuter.

Detta görs för att bränna upp resterna i hushållsapparaten. Delarna kan bli varmare än vanligt. När du förvärmer hushållsapparaten för första gången kan den avge lukt och rök. Detta är normalt. Kontrollera att luftflödet är tillräckligt.

Mekaniskt lucklås

Det hindrar barn från att öppna ugnsluckan.

För att öppna produktens lucka:

1. Drag och håll i lucklåset.
2. Öppna luckan.
   Drag inte i lucklåset när produktens lucka stängs!

Viktigt Avstängning av produkten avaktiverar inte det mekaniska lucklåset.

Kontrollvreds- Funktion
1 - 9	Värmeinställningar(1 - lägst; 9 - högst)
P Effektfunktion

1. Vrid kontrollvredet till önskat värmeläge.

2. Vrid kontrollvredet till läge "0" för att slutföra tillagningen.

Visningar av värmelägen

På displayen visas vilka funktioner som är aktiva

Display Beskrivning
	Kokzonen är avstängd
	Kokzonen är på
[DBK2]	Effektfunktion
	Ett fel har uppstått
[KX8Z]	En kokzon är fortfarande varm (re-stvärme)
	Olämpligt eller för litet kokkärl eller inget kokkärl på kokzonen
	Automatisk avstängning är aktiverad

Effektfunktionen förser kokzonerna med mer effekt, till exempel för att snabbt koka upp en stor mängd vatten För att slå på effektfunktionen vrider du kokzonsvredet åt höger tills P visas i displayen Effektfunktionen är aktiv i maximalt 10 minuter. Därefter kopplar induktionskokzonen automatiskt tillbaka till högsta värmeläge. Vrid vredet moturs för att stänga av funktionen.

Effektreglering

Effektregleringen delar upp effekten mellan två kokzoner parvis (se illustrationen). Effektfunktionen ökar ef-

fekten till den högsta nivån för en kokzon i paret och minskar effektnivån för den andra kokzonen. Displayen för den reducerade kokzonen ändras mellan två nivåer.

Restvärmeindikering

Varning När H visas på displayen finns det risk för brännskador från restvärme!

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av restvärmen hos kokkärlet.

Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• hällen blir för het (t.ex. om ett kokkärl kokar torrt). Innan du använder hällen igen måste kokzonen kallna.
• du använder ett olämpligt kokkärl. F tänds i displayen och efter 2 minuter stängs kokzonen av automatiskt.
• du inte stänger av en kokzon eller ändrar värmeläget. Efter en stund tänds - och hällen stängs av. Se tabellen.

Automatiska avstängningstider

Värmeläge	1 - 2 -	3 4	5	6 9
Stängs av efter	6 timmar	5 timmar	4 timmar	1,5 timmar

Häll – råd och tips

Kokkärl för induktionskokzoner

Viktigt Vid matlagning med induktion genereras värme nästan omedelbart i kokkärlet av ett kraftigt elektromagnetiskt fält.

Kokkärlets material

• Lämpliga: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (märkt som lämpligt av tillverkaren).
• Olämpliga: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

• Lite vatten mycket snabbt kokar upp på en kokzon som är inställd på det högsta värmeläget.
• En magnet fastnar på botten är kärlet.

i Kokkärlets botten skall vara så tjock och plan som möjligt.

Kokkärlets mått: Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten upp till en viss gräns. Den magnetiska delen av kokkärlets botten måste dock ha en minsta diameter på cirka 3/4 av kokzons storlek.

Ljud under användning

Om du hör

- knackande ljud: Är kokkärlet tillverkat av olika material ("sandwichkonstruktion").

• vinande ljud: Använder du en eller flera kokzoner med höga effektnivåer och kokkärlet är tillverkat av olika material ("sandwichkonstruktion").
• surrande ljud: Använder du höga effektnivåer.
• klickande ljud: Beror detta på elektriska omkopplingar.
• Visslande, surrande ljud: Beror detta på att fläkten är i drift.

Dessa ljud är normala och innebär inte att något är fel.

Spara energi

• Sätt om möjligt alltid ett lock på kokkärlet.
• Ställ kokkärlet på kokzonen innan du sätter på den.

Exempel på olika typer av tillagning

Värme-läge	Använd för: Tid (min) Tips
1 Varmhållning av tillagad mat. efter be-		hov	Lägg ett lock på ett kokkärl.
1-2 Hollandaisesås, smältning av: smör, choklad, gelatin.		5 - 25 Rör om med jämna mellanrum.
1-2	Stanning: fluffiga omeletter, äggstanning.	10 - 40	Lägg ett lock på ett kokkärl.
2-3 Småkoka ris och mjölkrätter, värma färdigla-gade rätter.		25 - 50 Minst dubbelt så mycket vätska som ris,rör om mjölkbaserade rätter under tillag-ningen.
3-4	Ångkoka grönsaker, fisk, kött.	20 - 45	Tillsätt några matskedar vätska.
4-5	Kokning av potatis.	20 - 60	Använd max. 1⁄4 liter vatten till 750 g po-tatis.
4-5 Tillaga större mängder mat, stuvningar ochsoppor.		60 - 150 Upp till 3 l vätska plus ingredienser.
6-7 Lätt stekning: schnitzel, cordon bleu, kotletter,kroketter, korv, lever, ägg, pannkakor, mun-kar.		efter be-hov	Vänd efter halva tiden.
7-8	Kraftig stekning, potatiskroketter, biff.	5 - 15	Vänd efter halva tiden.
9	Koka stora mängder vatten, koka pasta, bryna kött (gulasch, grytstek), fritera pommes frites.

Uppgifterna i tabellen är endast avsedda som vägledning.

Effektfunktionen är lämplig för att värma upp stora mängder vatten.

Varning Se säkerhetsavsnitten.

Rengör produkten efter varje användningstillfälle. Använd alltid kokkärl med ren botten.

Repor eller mörka fläckar på glaskeramiken påverkar inte produktens funktion.

För att ta bort smuts:

1. – Ta omedelbart bort:smält plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa

för glaset. Sätt skrapan snett mot glasytan och för bladet över ytan.

– Avlägsna när produkten är tillräckligt sval:kalkavlagringsringar, vattenringar, fett- stänk, glänsande metalliska missfärgningar. An- vänd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål.

1. Rengör produkten med en fuktig duk och lite rengöringsmedel.
2. Torka sedan produkten torr med en ren duk.

Ugn – daglig användning

Varning Se säkerhetsavsnitten.

Aktivera och inaktivera produkten

1. Vrid vredet för ugnsfunktioner till en ugnsfunktion.
2. Vrid temperaturvredet till en temperatur. Temperaturindikatorn tänds medan temperaturen i produkten ökar.
3. Avaktivera produkten genom att vrida vredet för ugnsfunktioner och temperaturvredet till av-läget.

Säkerhetstermostat

Säkerhetstermostaten är en värmesäkring i en fungerande termostat.

För att inte skada ugnstermostaten med farlig överhettning har ugnen en säkerhetstermostat som stänger av

Ugnsfunktioner

eltillförseln. Ugnen sätts automatiskt på igen när temperaturen sjunker

Varning Säkerhetstermostaten fungerar bara om ugnstermostaten inte fungerar som den ska. När händer är ugnstemperaturen mycket hög och alla tätter kan brännas vid. Du måste omedelbart ringa ceavdelningen för att få ugnstermostaten utbytt.

Kylfläkt

När produkten är på, slås fläkten på automatiskt för att hålla produktens ytor svala. Om du stänger av produkten stannar kylfläkten.

Ugnsfunktioner Tillämpning

[H4C0]		AV-läge Produkten är avstängd.
[H3D0]		Ugnslampa Använd den här funktionen för att lysa upp ugsutrymmet.
[TXTY]		Över/Undervärme Värmen kommer från både det övre och det undre värmeelementet.För bakning och stekning på en ugnsnivå.
[DS2A]		Max grill För grillning av tunna livsmedel i stora mängder och för rostning.Högsta temperaturen för den här funktionen är 210 °C.
		VarmluftsgrillHär verkar grillelement och fläkt tillsammans så att den varma luften cirkulerar runt maträtten. För tillagning av stora köttstycken.Högsta temperaturen för den här funktionen är 200 °C.
Ugnsfunktioner Tillämpning
	Pizza-läge	Det undre elementet tillför värme direkt till undersidan av pizza, qui-che eller paj medan fläkten cirkulerar luft för att tillaga garneringeneller fyllningen på ovansidan.
	Varmluft med ringelement	För ugnsbakning på tre nivåer samtidigt. Sänk ugnstemperaturerna(20–40 °C) jämfört med över-/undervärme. Även för att torka livsmedel.
	Lågtemperaturstekning Inställning för lågtempstekning, max. 125 °C. Värmen kommer frånövre och undre elementet.
	Upptining	För att tina frysta livsmedel. Temperaturvredet måste vara inställt påAV-läget.

1 Indikator för Signalur
2 Tidvisning
3 Indikator för funktionen Klockslag
4 Indikator för matlagningstermometern
5 Knappen +
6 Knappen -

Klockfunktion Tillämpning

	Klocka För att ställa in, ändra eller kontrollera tiden.
	Signalur För att ställa in en tid för nedräkning. Denna funktion påverkar inte ugnens funktioner i övrigt.

Signalur

Inställning av Signalur

1. Tryck på knappen + eller -.

2. Ställ in tiden med knapparna + och - (längsta tid är 2 timmar och 30 minuter).

3. Efter 5 sekunder börjar klockan räkna ner.
4. När den inställda tiden går ut trycker du på valfri knapp för att stänga av signalen.

Ugn - använda tillbehören

Varning Se säkerhetsavsnitten.

Sätt in bakplåten

Sätt in plåten i mitten av ugnen, mellan främre och bakre väggen. På detta sätt kan värmen cirkulera framför och bakom bakplåten. Se till att plåten är placerad såsom på bilden, med den vinklade fasen baktill.

Varning Tryck inte skenan hela vägen till ugnens bakvägg. Detta förhindrar att värmen cirkulerar runt plåten. Maten kan bli bränd, särskilt på plåtens bakre del.

Placering av galler

Sätt in gallret i mitten av ugnen, mellan främre och bakre väggen. Gallret har en speciell form baktill vilket gör det lättare att sätta in tillbehöret i rätt läge. Kontrollera att gallret sitter så som visas på bilden.

Sätta in ugnstillbehören

Skjut in tillbehören med den dubbla sidan bakåt så att de pekar mot ugnens botten. Skjut in tillbehören mellan styrskenorna på en av ugnens nivåer.

Sätta in ugnsgaller och långpanna samtidigt

Lägg ugnsgallret på långpannan. Skjut in långpannan mellan styrskenorna på en av ugnens nivåer.

Matlagningstermometer

Matlagningstermometern mäter innertemperaturen när köttstycken tillagas.

Två temperaturer måste ställas in:

• Ugnstemperaturen.

- Innertemperaturen.

Viktigt Använd endast matlagningstermometern som medföljer eller originalreservdelar.

Varning Matlagningstermometern är varm! Risk för brännskador föreligger! Var försiktig när du tar bort matlagningstermometerns spets och kontakt.

Användning av matlagningstermometern:

1. Sätt i matlagningstermometerns kontakt hela vägen i uttaget på ugnens sidovägg. Indikatorn för matlagningstermometer ✗ blinkar.
2. För in matlagningstermometern så att spetsen hamnar mitt i köttstycket.
3. Använd knapparna "+" eller "-" för att ställa in önskad innertemperatur. Du kan ställa in temperaturen mellan 30 °C och 99 °C.

Ugn – råd och tips

! Försiktighet Använd en djup långpanna för mycket fuktiga kakor. Fruktjuicer kan orsaka permanenta fläckar på emaljen.

• Ugnen har fyra nivåer. Räkna nivåerna från botten av produkten.
• Du kan tillaga olika maträtter på två nivåer samtidigt. Placera gallren på nivå 1 och 3.
• Fukt kan kondenseras i produkten eller på glasluckorna. Detta är normalt. Stå alltid en bit ifrån ugnen när du öppnar ugnsluckan vid matlagning. Kör ugnen i 10 minuter innan du börjar laga mat, för att minska kondensering.
• Torka bort fukt på produkten efter varje användning.
• Ställ inga föremål direkt på bottnen och täck inte komponenterna med folie när du lagar mat. Detta kan förändra tillagningsresultaten och skada emaljen.

Bakning av kakor

• Värm ugnen i ca 10 minuter före tillagning.
- Öppna inte ugnsluckan innan 3/4 av gräddningstiden har gått
- Om du använder två bakplåtar samtidigt ska en nivå mellan dem vara tom.

Tillagning av kött och fisk

- Tillaga inte kött som väger mindre än 1 kg. Köttet blir för torrt om du tillagar för små mängder.

Se värden i tabellen.

1. Använd kontrollvreden för att ställa in önskad ugnsfunktion och temperatur.
2. Du kommer att höra en elektronisk signal när köttet uppnår innertemperaturen. Tryck på en knapp för att stänga av den.

3. Stäng av ugnen och ta bort matlagningstermometern.
   Om tillagningsnivån inte är tillfredsställande, utför ovanstående steg på nytt och ställ in en högre innertemperatur.

4. Använd en långpanna för mycket fet mat för att förhindra att det blir fläckar i ugnen som inte går att få bort.

5. Låt köttet vara i ca 15 minuter innan du skär i det så att köttsaften inte sipprar ut.
6. Häll i lite vatten i långpannan för att undvika att det bildas för mycket rök i ugnen under stekningen. Häll i lite vatten varje gång det torkat upp för att förhindra att röken kondenseras.

Långsam tillagning

När du använder tillagningsfunktionen Lågtemperaturstekning ska du aldrig täcka över maten.

Använd inte lock.

Med Lågtemperaturstekning blir köttet mycket mört och håller sig saftigt. Använd denna funktion för möra, magra stycken av kött och fisk. Lågtemperaturstekning är inte lämplig för grytstekar eller feta fläskstekar. Använd125 °C för små köttbitar, t.ex. biffar.

Tillagningstider

Tillagningstiden beror på typen av mat samt matens konsistens och volym.

Observera resultaten du erhåller när du använder produkten i början. Experimentera dig fram till de bästa inställningarna (t.ex. värmeläge och koktid) för dina kokkärl, recept och matmängder när du använder denna produkt.

Livsmedel Plåttyp och gallernivå		Föruppvärm-ningstid (min)	Temperatur (°C)	Koktid/grädd-ningstid (min)
Smördegsremsor (250 g)	emaljerad plåt på nivå 3	-	150	25 - 30
Platt kaka (1000 g)	emaljerad plåt på nivå 2	10	160 - 170	30 - 35
Jästkaka med äpple (2000 g)	emaljerad plåt på nivå 3	-	170 - 190	40 - 50
Äppelpaj (1200+1200 g)	2 runda aluminiumplåtar (diameter: 20 cm) på nivå 1	15 180 - 200	50 - 60
Muffins (500 g)	emaljerad plåt på nivå 2	10	160 - 180	25 - 30
Lätt sockerkaka utan fett (350 g)	1 rund aluminiumplåt (dia-meter: 26 cm) på nivå 1	10 160 - 170	25 - 30
Kaka i långpanna (1500 g)	emaljerad plåt på nivå 2 - 160 - 170			45 - 55 1)
Hel kyckling (1350 g)	galler på nivå 2, bakplåt på nivå 1	- 200 - 220	60 - 70
Halv kyckling (1300 g)	galler på nivå 3, bakplåt på nivå 1	- 190 - 210	30 - 35
Fläskkotlett (600 g) galler på nivå 3, bakplåt på nivå 1		- 190 - 210	30 - 35
Mördegskaka (800 g)	emaljerad plåt på nivå 2	20	230 - 250	10 - 15
Fylld jästkaka (1200 g)	emaljerad plåt på nivå 2 10 - 15 170 - 180 25 - 35
Pizza (1000 g)	emaljerad plåt på nivå 2	10 - 15	200 - 220	30 - 40
Cheesecake (2600 g)	emaljerad plåt på nivå 2	-	170 - 190	60 - 70
Schweizisk äppelka-ka (1900 g)	emaljerad plåt på nivå 1 10 - 15 200 - 220 30 - 40
Julkaka (2400 g)	emaljerad plåt på nivå 2	10 - 15	170 - 180	55 - 65 2)
Ost- och skinkpaj (1000 g)	1 rund plåt (diameter: 26 cm) på nivå 1	10 - 15 220 - 230 40 - 50
Bondbröd (750 + 750 g)	2 runda aluminiumplåtar (diameter: 20 cm) på nivå 1	18 3)	180 - 200 60 - 70
Ungersk valnötsdes-sert (600 + 600 g)	2 runda aluminiumplåtar (längd: 25 cm) på nivå 2	10 160 - 170	40 - 50
Livsmedel Plättyp och gallernivå		Föruppvärmningstid (min)	Temperatur (°C)	Koktid/gräddningstid (min)
Ungersk valnötsdessert - traditionell (600 + 600 g)	2 runda aluminiumplåtar (längd: 20 cm) på nivå 2	- 160 - 170	30 - 40
Jästbullar (800 g)	emaljerad plåt på nivå 2	10 - 15	200 - 210	10 - 15
Rulltårta (500 g)	emaljerad plåt på nivå 1	10	150 - 170	15 - 20
Maräng (400 g)	emaljerad plåt på nivå 2	-	100 - 120	40 - 50
Smulpaj (1500 g)	emaljerad plåt på nivå 3	10 - 15	180 - 190	25 - 35
Sockerkaka (600 g)	emaljerad plåt på nivå 3	10	160 - 170	25 - 35
Butterkaka (600 g)	emaljerad plåt på nivå 2	10	180 - 200	20 - 25

1) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 7 minuter.

2) När du har stängt av produkten ska du låta kakan stå kvar i ugnen i 10 minuter.

3) Ställ in temperaturen på 250 °C för förvärmning.

Grill

Livsmedel Ugnsnivå		Förvärmning (minuter)	Temperatur (°C)	Koktid/gräddnings-tid (minuter)
Rostat bröd (500 g)	3	4	250	2 - 4
Halv kyckling (1 200 g)	2	-	230	30 + 30
Biffar (1000 g)	3	10	250	15 + 15
Fläskkotlett (500 g)	3	-	230	25 + 25

Varmluftsgrill

Livsmedel Ugnsnivå		Förvärmning (minuter)	Temperatur (°C)	Koktid/gräddnings-tid (minuter)
Rostat bröd (500 g)	3	10	230	3 - 5
Halv kyckling (1 200 g)	2	-	200	25 + 25
Fläskkotlett (500 g)	2	-	230	20 + 20

Pizza-läge

Livsmedel	Plåttyp och gallernivå	Förvärmning (minuter)	Temperatur (°C)	Koktid/gräddningstid (minuter)
Äppelpaj (1200 + 1200 g)	2 runda aluminiumplåtar (diameter: 20 cm) på nivå 2	-	170 - 180	50 - 60
Livsmedel Plåttyp och gallernivå		Förvärmning (minuter)	Temperatur (°C)	Koktid/gräddningstid (minuter)
Hel kyckling (1 400 g)	nivå 2.	-	165 - 175	55 - 65
Halv kyckling (1 350 g)	nivå 2. - 165 - 175 30 - 35
Pizza (1000 + 1000 g)	emaljerad plåt på nivå 1 och 21)	- 180 - 200	30
Pizza (1000 g)	emaljerad plåt på nivå 2	-	190 - 200	25 - 35
Ost- och skinkpaj (1000 g)	nivå 2. 10 - 15 210 - 220 20 - 30

1) Byt plats på plåten och gallret efter 20 minuter.

Ugn – underhåll och rengöring

Varning Se säkerhetsavsnitten.

• Rengör produktens framsida med en mjuk duk och varmt vatten med rengöringsmedel.
• Använd ett vanligt rengöringsmedel för att rengöra metallytorna.
• Rengör ugsutrymmet efter varje användning. Däri-genom är det lättare att ta bort smuts och den bränner inte fast.
• Tag bort svår smuts med ett speciellt ugsrengöringsmedel.
• Rengör alla ugnstillbehör (med en mjuk duk och varmt vatten med rengöringsmedel) efter varje användning och låt dem torka.
• Om du har nonstick tillbehör, rengör dem inte med ett skarpt medel, vassa föremål eller diskvatten. Detta kan förstöra beläggningen!

Ugnsstegar

Du kan ta bort ugnsstegarna för att rengöra sidoväggarna.

Borttagning av ugnsstegarna

① Ta tag i den främre delen av skenan och dra ut den från ugnssidan.

② Ta tag i den bakre de- len av skenan och dra ut den från ugnssidan och ta bort den.

Sätta i ugnsstegar

Sätt i ugnsstegarna i omvänd ordning.

Ugnsstegarnas avrundade ändar ska peka framåt.

Ugnstak

Du kan fälla ned grillelementet från ugnstaket för att lättare kunna rengöra taket.

Varning Stäng av produkten innan du fäller ned grillelementet. Kontrollera att produkten är kall.

Risk för brännskador!

Fälla ned värmeelementet

1. Lossa grillelementets lässkruv. Använd en skruvmejsel första gången.

1. Fäll ned grillelementet försiktigt för att komma åt ugnens tak.

1. Rengör ugnstaket med ett lämpligt rengöringsmedel och torka torrt.
2. Ugnstaket är klart att rengöras.

Sätta tillbaka värmeelementet

1. För upp grillelementet på plats och dra åt lässkruven.

Viktigt Installera värmeelementet korrekt på båda sidorna ovanför stödet på ugnsutrymmets innerväggar.

Varning Se till att grillelementets lässkruv är ordentligt åtdragen så att elementet inte faller ned när ugnen används.

Ugnsluckan har två glasrutor monterade som ett dubbelglas Ta bort ugnsluckan för att underlätta rengöringen.

Varning Ugnsluckan kan plötsligt slå igen om du försöker ta bort glasrutorna när luckan fortfarande är monterad.
Varning Kontrollera att glaspanelerna har kallnat innan du rengör luckan. Det finns en risk för att glaset går sönder.
Varning När luckans glaspaneler är skadade eller har repor, blir glaset svagt och kan gå sönder. För att förhindra detta måste de bytas. För mer information, kontakta vår lokala serviceavdelning.

Demontering av ugnslucka och glasrutor

① Öppna luckan helt och håll i de två gångjärnen.

2 Lyft upp och vrid spa-karna på de två gångjär-nen.

3 Stäng ugnsluckan till den första öppna positionen (halvvägs). Dra sedan luckan mot dig och avlägsna den från dess plats.

4 Lägg ned luckan på ett stadigt underlag som skyddas av något mjukt (t.ex. en handduk). Använd en skruvmejsel för att ta bort de 2 skruvarna från luckans nederkant.

5 Använd en stekspade av trä eller plast eller liknande material, för att öppna innerluckan. Håll i ytterluckan och för innerluckan mot luckans överkant.

Viktigt Lossa inte skru- varna.

Rengör glasrutorna med vatten och lite diskmedel. Torka noga.

Varning Rengör glasrutorna med enbart vatten och lite diskmedel. Rengöringsmedel med slipeffekt, fläckborttagningsmedel och vassa föremål (t.ex. knivar eller skrapor) kan skada glaset.

Montering av ugnslucka och glasrutor

Sätt i ugnsluckan när rengöringen är klar. Gör detta genom att följa anvisningarna för demontering i motsatt ordning.

Ta bort förvaringslädan

För rengöring kan förvaringslådan under ugnen tas bort.

Ta bort förvaringslådan

1. Dra ut förvaringslådan så längt det går.
2. Lyft försiktigt förvaringslådan uppåt.
3. Dra ut lådan helt.

Sätta fast förvaringslådan

För att sätta fast förvaringslådan, följ stegen ovan i motsatt ordning.

Varning Förvara inte lättantändliga föremål (t.ex. rengöringsmaterial, plastpåsar, ugnsvantar, papper eller rengöringssprayer) i förvaringslådan. Förvaringslådan kan bli het när du använder ugnen. Risk för brand.

Ugnslampa

Varning Var försiktig när du ska byta ugnslampa. Stäng alltid av produkten innan du börjar byta lampan. Det finns risk för elstötar.

Varning Lamporna som används i den här produkten är speciallampor som endast är avsedda för användning i hushållsprodukter. Använd dem inte för att lysa upp hushållsrum eller delar av rum. Om du behöver byta en lampa måste den nya lampan ha samma effekt och vara avsedd endast för hushållsbruk.

Innan du byter ut ugnslampan:

• Avaktivera produkten.
• Ta ut säkringarna i säkringsskåpet eller stäng av huvudströmbrytaren.
• Lägg en duk på ugnsbotten. På detta sätt undviker man att skada ugnslampan och lampglaset.

Byte av ugnslampan:

1. Lampglaset hittar du längst bak i utrymmet.
   Ta bort lampglaset genom att vrida det moturs.
2. Rengör lampglaset.
3. Byt ut lampan i ugnen mot en lampa som tål upp till 300 °C.
   Använd bara samma lamptyp som ersättningslampa. Den måste ha samma effekt och vara avsedd endast för användning i hushållsprodukter.
4. Sätt tillbaka lampglaset.

Om maskinen inte fungerar

Problem Möjlig orsak Lösning
Restvärmeindikatorn tänds inte. Kokzonen är inte varm eftersom den bara har varit påslagen en kort stund.		Kontakta vår serviceavdelning om kokzonen varit på tillräckligt länge för att bli varm.
Produkten fungerar inte Säkringen i säkringsskåpet har löst ut.		Kontrollera säkringen. Kontakta en behörig elektriker om säkringen löser ut mer än en gång.
Ugnen värms inte upp. Nödvändiga inställningar är inte gjorda.		Kontrollera inställningarna.
Ugnsbelysningen tänds inte.	Glödlampan är trasig.	Byt ut ugnslampan.
Ånga och kondens avsätts på maten och i ugnen.	Maten har fått stå kvar för länge i ugnen.	Låt inte maträtter stå i ugnen längre än 15–20 minuter efter att tillagning- en är klar.
Matlagningstermometern fungerar inte.	Du satte inte in spetsen på matlag- ningstermometern på rätt sätt i köt- tet.	För in matlagningstermometern så att spetsen hamnar mitt i köttstyck- et.
Klockans display visar felkoden "F11".	Kortslutning i matlagningstermome- tern eller så sitter inte kontakten or- dentligt i uttaget.	Sätt i matlagningstermometerns kontakt så långt det går i uttaget på ugnens sidovägg.
Displayen visar ett felmeddelande som inte finns i listan.	Det har uppstått ett fel på produk- ten.	Koppla bort produkten från elnätet några minuter. Ta ur eller koppla från säkringen i husets/lägenhetens säkringsskåp. Anslut igen. Kontakta kundtjänst om felkoden visas igen.

Kontakta försäljaren eller kundtjänst om du inte kan avhjälpa felet.

Information som kundtjänst behöver finns på typskylten. Typskylten sitter på ugsutrymmets yttre kant.

Vi rekommenderar att du antecknar den här:

Modell (MOD.) ......

Produktnummer (PNC) ....

Serienummer (S.N.) ....

Installation

Varning Se säkerhetsavsnitten.

Du kan installera din fristående produkt med skåp på en eller båda sidorna och i ett hörn.

Minsta avstånd

Mått cm
A	69
B	61

Tekniska data

Mått
Höjd 858 - 923 mm
Bredd 500 mm
Djup 600 mm
Total effekt 9897 W

Nätspänning 230 V

Frekvens 50 Hz

Justering av höjd

Spisen är vid leverans 898 mm hög och 500 mm djup.

För att ändra spisens höjd och djup:

1. Lägg spisen på sidan.

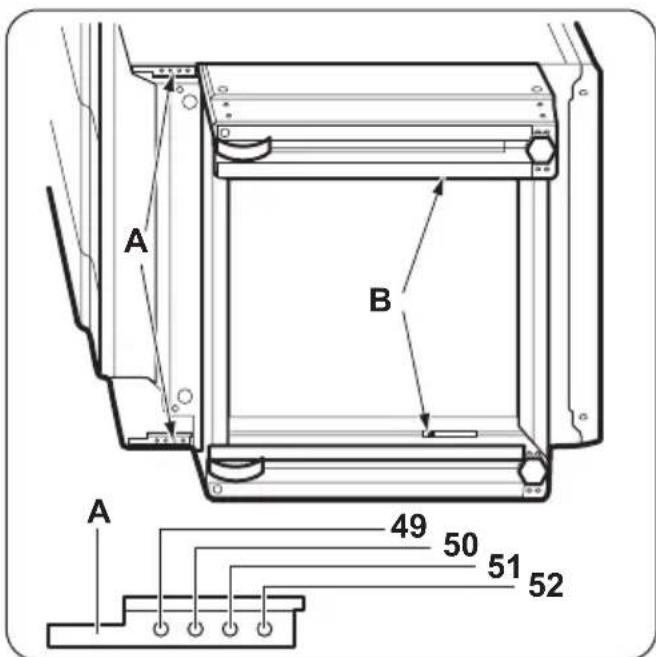

2. För ändring av sockelns djup, skruva loss skruven A och lossa skruvarna B på fästet.

1. Ställ in önskat djup.
2. Skruva i skruvarna A och B
3. För ändring av höjden, skruva loss skruven C (1 skruv) i mitten baktill på sockeln och sidoskruvarna D (4 skruvar).

1. Tryck in sockeln till önskad höjd, 919, 898 eller 854 mm;

2. Skruva i skruvarna C och D.

Viktigt Använd de små fötterna på produktens undersida för att ställa in samma nivå på spisens ovansida som övriga ytor.

Tippskydd

Varning Du måste installera tippskyddet. Montera tippskyddet för att hindra att produkten välter vid felaktig belastning.

⚠ Varning Din produkt har symbolen som visas på bilden (i förekommande fall) för att påminna dig om att montera tippskyddet.

Viktigt Kontrollera att du placerar tippskyddet på rätt höjd.

Så här monterar du tippskyddet

1. Ställ in rätt höjd och plats för produkten innan du fäster tippskyddet.
2. Säkerställ att ytan bakom produkten är jämn.
3. Installera tippskyddet 317 - 322 mm nedanför produktens ovansida, och med 80 - 85 mm avständ från produktens sida till det runda hålet på konsolen. Skruva fast det i stabilt material eller använd lämplig förstärkning (vägg).

4. Du hittar hålet till vänster på produktens baksida. Se bilden.

5. Om du ändrade måtten på spisen måste du justera tippskyddet.

Viktigt Om utrymmet mellan bänkskåpen är större än produktens bredd måste du justera sidoavståndet för att centrera produkten.

Elektrisk installation

i Tillverkaren kan inte hållas ansvarig om säkerhetsföreskrifterna i kapitlet "Säkerhetsinformation" inte följs.

Produkten levereras utan nätkabel och stickkontakt. Kabeltyp: H05 RR-F med fullgott tvärsnitt.

Varning Innan du ansluter nätsladden till uttaget ska du mäta spänningen mellan faserna i hushållsnätverket.

Läs sedan på anslutningsetiketten på produktens baksida så att rätt elektrisk installation används. Med denna stegordning undviker man installationsfel och skador på produktens elektriska komponenter.

Nätkabeln får inte vidröra den del av produkten som visas i bilden.

www.electrolux.com/shop
