BRUKSANVISNING WM3111E Blackwash

Borttagning av transportsäkringar 5

Anslutning av vattenslangarna \$

Kontrollpanelen 6

Tvättprogram 7

Tvättmedelsfack 8

Tvätt-tips 8

Underhåll 9

Problemlösning 10

Felmeddelande 11

Tekniska specifikationer 11

Kontaktuppgifter 12

Läs noggrant igenom den här bruksanvisningen före installering eller användning av tvättmaskinen! Spara dessa anvisningar för framtida behov.

Tack för valet av den här tvättmaskinen. Läs noggrant igenom hela denna bruksanvisning. Den innehåller anvisningar om hur du på ett säkert sätt installerar, använder och underhåller maskinen.

Före användning

• Förpackningsmaterialet kan vara farligt för små barn. Tillåt inte barn leka med förpackningsmaterialet.
• Den här tvättmaskinen är endast ämnad för hem- och inomhusbruk.
• Om du inte är säker på att maskinen är rätt installerad, rekommenderar vi att du anlitar en behörig elektriker eller servicetekniker.
• Samtliga transportsäkringar måste lösgöras från tvättmaskinen före användning av den. Tvättmaskinen kan ta skada ifall den startas upp med transportförsäkringar rande fästa.
• Kör ett fullständigt tvättprogram en gång före du tvättar kläder i maskinen. På detta sätt försäkrar du att eventuellt smuts som framkommit under frakten, inte förstör dina kläder.

Viktiga säkerhetsinstruktioner

• Dra alltid ut nätsladden eller vid underhåll eller rengöring av maskinen.
• Se till att klädernas fickor är tömda före du tvättar dem. Vassa eller hårda föremål, som exempelvis mynt, stenar, nycklar etc., kan orsaka stora skador åt tvättmaskinen.
• Dra alltid ut nätsladden och stäng av vattenkranen efter varje användning.
• Efter att tvättprogrammet är klar, kontrollera att tvättmaskinen tömt vattnet ur tvättumlaren före du öppnar luckan. Öppna inte luckan ifall tumlaren är full av vatten.
• Lämna inte barn eller husdjur utan tillsyn i närheten av maskinen. Barn kan få för sig att hänga på luckan eller krypa in i maskinen.
• Luckan är av glas och kan bli mycket het under användning. Se upp att små barn inte bränner sig vid den.
• Försök inte reparera maskinen själv. Kontakta ett servicecenter ifall produkte repareras.
• Använd inte tvättmaskinen ifall nätsladden är skadad. En skadad nätsladd måste bytas ut till en ny. Kontakta återförsäljaren eller ett servicecenter.
• Använd endast de medföljande vattenslangarna eller nya motsvarande slangar. Använd inte gamla eller använda slangar.
• Barn får inte använda den här maskinen. Låt aldrig barn leka med maskinen eller i närheten av den, speciellt då den är igång.
• Läs noggrant igenom alla anvisningar och varningar före användning av tvättmaskinen. Se även till att andra personer som använder tvättmaskinen bekantat sig med maskinens egenskaper och anvisningar före de använder den.

Elvarningar

• Utsätt inte maskinens yttre ytor för vatten.
• Tvättmaskinen måste jordas. Anlita elektriker om du inte har ett jordat vägguttag.
  • Rör aldrig nätsladden eller vägguttaget med fuktiga händer.
• Använd inte tvättmaskinen i ett fuktigt utrymme. Låt utrymmet torka före du nätsladden till vägguttaget.

Installation

Uppackning

Öppna förpackingen och kontrollera att maskinen inte tagit skada under transporten. Kontrollera också att samtliga installationsredskap och slangar finns i förpackningen. Ifall maskinen tagit skada under transporten, eller ifall något tillbehör saknas, kontakta återförsäljaren.

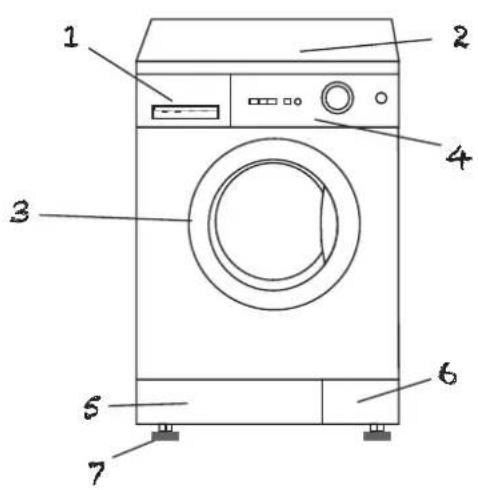

Presentation

1. Tvättmedelsfack

2. Övre del

3. Lucka

4. Kontrollpanel

5. Nedre frontplåt

6. Nedre frontplåtslucka

8 9 10 11

1. Justerbar fot

2. Stickkontakt

3. Avloppsslang

4. Tilloppsslang

5. Täckbrickor för transporthålen

Placering

Före du ansluter tvättmaskinen, välj en lämplig plats åt den och observera speci jande krav:

• Golvet måste vara stadigt och jämnt (ifall golvet är ojämnt, se nästa kapitel).
- Tvättmaskinen får inte vara under direkt solljus.
- Försäkra att utrymmet har tillräkligt bra ventilation.
• Rumstemperaturen skall aldrig sjunka under OC.
- Tvättmaskinen får inte placeras intill andra värmealstrande apparater.

Se till att tvättmaskinen inte står på nätsladden.

Undertill tvättmaskinen finns ventilationshål. Se till att dessa hål inte blir täp tvättmaskinen ställs på en matta.

Nivåjustering

Ifall golvet är ojämnt kan man justera tvättmaskinens fötter så att maskinen inte rör på sig då den centrifugerar.

1. Lös upp foten för hand tills den är på en lämplig nivå.
2. Spänn låsbulten med en skiftnyckel eller motsvarande verktyg.
3. Se till att tvättmaskinen är på en jämn nivå före du startar upp den. Använd t.ex. ett vattenpass för att kontrollera nivån.

Använd aldrig tvättmaskinen före du kontrollerat nivån. Maskinen kan vibrera starkt eller flytta på sig om den är ojämn.

Borttagning av transportsäkringar

Före du startar upp tvättmaskinen måste samtliga portsäkringar lösgöras:

1. Lösgör samtliga transportsäkringar med en skiftnyckel.
2. Dra ut varje bult från hålets breda del.
3. Placera de medföljande täckbrickorna på hålen.

trans

Koppla tilloppsslangen till tvättmaskinens tillopssanslutning och till vattenkranen. Kontrollera at slangen inte är onödigt spänd. Använd inte slangen eller en förlängningsslang ifall den är för kort utan skaffa en ny, längre slang från din lokala rörmokare.

1. Koppla slangens L-formade ända i tvättmaskinens tilloppsanslutning. Spänn hand.

2. Koppla slangens andra ända till kallvattenskranen och spänn fast för hand. Koppla inte slangen till varmvattenskranen.

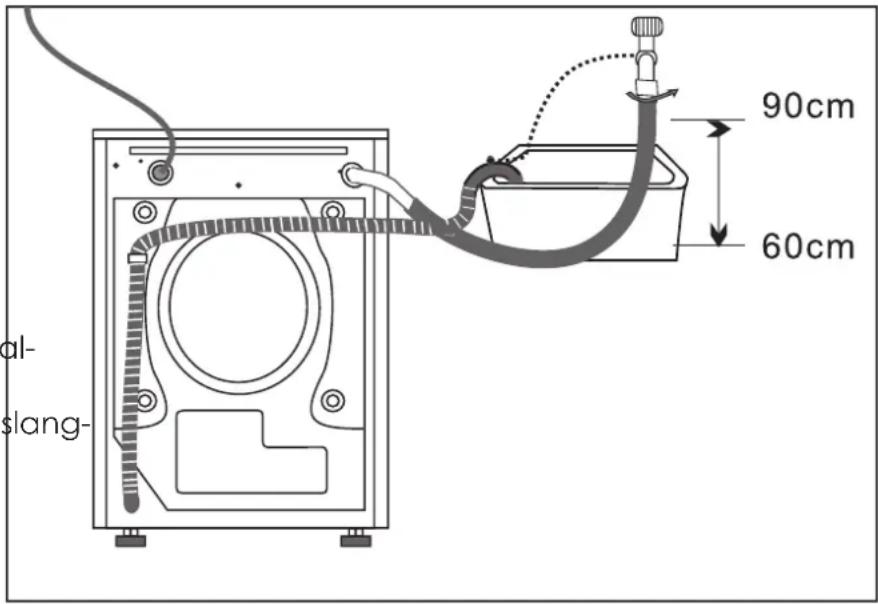

Avloppsslangen är färdigt fast i tvättmaskinen. Avloppsslangen kan fästas i tvätthone eller direkt till golvavloppet.

Avloppsslangen måste installeras så att den först för vattnet uppåt. Lösgör inte slangen från tvättmaskinens fästen.

al- slang- 90cm 60cm

Kontrollpanelen

Startar upp och stänger av tvättmaskinen.

Start/pause:

Startar upp valda tvättprogram samt ställer tvättprogrammet i pause-läge.

Barnlås: Håll Start/pause-knappen nedtryckt i 4 sekunders tid för att ställa barnlåset på eller av. Då barnlåset är på är kontrollpanelens samtliga funktioner lästa och knapparna ur bruk så länge som tvättprogrammet är igång eller tills barnlåset kopplas bort.

Rinse ^+ :

Väljer Rinse ^+ -funktionen som lägger en extra sköljningscykel till slutet av tvättprogrammet.

Delay:

Med Delay-funktionen kan du förhandsbestämma om hur många timmar tvättprogrammet startar upp.

Spin:

Ställ in centrifugeringshastigheten från 400 rpm till 1100 rpm. Ifall skärmen visar -- --, tömmer inte tvättmaskinen vattnet och centrifugerar inte.

Temp.:

Ställ in tvättvattnets temperatur för valda tvättprogram.

Tvättprogramsväljare:

Vrid väljaren att peka på det begärda tvättprogrammet. Information om de olika tvättprogrammen finner du på följande sida.

State:

Ljuset visar i vilket läge tvättprogrammet befinner sig:

Wash: tvättning

Rinse: sköljning

Spin: centrifugering

Tvättprogram

Välj tvättprogram genom att vrida på väljaren att peka mot begärda program.

Delicate - syntetisk tvätt

Lämpar sig speciellt för syntetiska fi kan välja mellan fyra olika fintvättprogram: Half Load: lätt last. Använd det här programmet då du tvättar mindre last, t.ex. ett par skjortor.

Standard: normal syntetisk tvätt.

Strong: effektivare syntetisk tvätt för gare plagg.

Prewash: förhandstvätt. Använd förhandstvättning för att rengöra ytterst smutsiga kläder.

Silk - sidentvätt

Tvättprogram som lämpar sig speciellt för siden, silke, gardiner etc.

WoolDyYlletvätt

Eco - ekologiskt tvätt

Ekotvättprogrammet använder mindre vatten än de andra programmen.

Wash - endast tvättning smutsi-

Rinse- endast skölning

Spin - endast centrifugering

Cotton - bomullstvätt

Standard: normal bomullstvätt.

Strongly: effektiv bomullstvätt för smutsigare plagg.

Jeans: speciellt för Jeans-byxor anpassat tvättprogram.

Quick: snabbtvättsprogram.

Prewash: bomullstvätt med förhandstvättning. Använd förhandstvättning för att rengöra ytterst smutsiga kläder.

Tvättmedelsfack

Dra ut tvättmedelsfacket ur tvättmaskinen.

• Lägg tvättmedlet till fack II

• Lägg sköljningsmedlet till fack

- Om du använder förhandstvätt, lägg även tvättmedel till fack I

Tryck till slut tvättmedelsfacket in i tvättmaskinen före du startar upp den.

Tvätt-tips

Sortera tvätten

• Sortera tvätten enligt färg och material.
• Följ alltid tvättinstruktionerna och ställ in tvättprogrammet enligt instruktionerna. Notera speciellt vattentemperaturen.

Töm fickorna

Töm alla fickor före du lägger kläderna i tvättmaskinen. Vassa eller hårda föremål, som t.ex. mynt, stenar etc., kan förstöra kläderna eller tvättmaskinens maskineri.

Slut knapparna, kedjorna etc.

Slut alla dragkedjor, knappar och krokar. Dessa kan fastna i andra kläder eller tvättumlaren och orsaka skada.

Användning av tvättmedel

Använd en lämplig mängd tvättmedel enligt behov. Använd inte blekningsmedel då du tvättar färgtvätt. Följ tvättmedeltillverkarens ransoneringsrekommendationer. Användning av onödigt stora mängder kemikalier förbättrar inte nödvändigtvis tvättresultatet utan ställer onödig belastning på tvättmaskinen och miljö.

- Förvara tvättmedlen i en torr plats borta från barn.

Underhåll

Reparering av en frusen tvättmaskin:

Ifall rumstemperaturen sjunkit under frostgrader och tvättmaskinen frusit, vidta följande åtgärder:

1. Ta loss nätsladden från vägguttaget.
2. Lösgör tilloppsslangen och dränk den i varmt vatten.
3. Fyll tumlaren med varmt vatten och låt vattnet stå i minst 10 minuter.
4. Fäst tilloppsslangen till vattenkranen och kontrollera att vattnet flöder normalt.
5. Fäst tilloppsslangen till slut till tvättmaskinen.

Rengöring av tvättmaskinen:

1. Putsa tvättmaskinens ytor, även kontrollpanelen, med en lätt fuktad, mjuk trasa.
2. Torka ytorna med en torr, mjuk trasa.
3. Häll inte vatten på maskinen och använd inte slitande kemikalier.

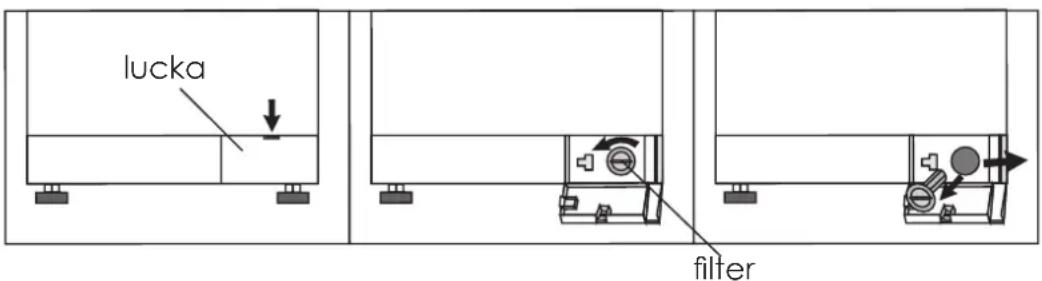

Rengör filtret regelbundet, minst 3 gånger om året.

1. Öppna den nedre frontplåtsluckan.
2. Vrid filtret motsols för att lösgöra den.
3. Rengör filtret med varmt vatten. Kontrollera att vattenpumpens propeller som finns bakom filtret inte är täppt.
4. Fäst filtret genom att skruva den i medsols riktning.

Rengör nätfiltret regelbundet, minst en gång om året.

1. Stäng av vattenkranen.
2. Skruva bort tillsoppsslangen från tvättmaskinen.
3. Med hjälp av en liten tång, dra försiktigt nätfiltret bort från tilloppsslangens anslutning och rengör den med varmt vatten.
4. Efter att du putsat nätfiltret tryck den försiktigt tillbaka till anslutningen.
5. Fäst tilloppsslangen till tvättmaskinens tilloppsanslutning.
6. Öppna vattenkranen och kontrollera att anslutningarna inte läcker.

nätfilter slangfäste anslutning

Problemlöshing

Tvättmaskinen startar inte:

• Kontrollera att luckan är fast.
• Kontrollera att nätsladden är kopplad till vägguttaget.
• Kontrollera att vattenkranen är öppen.
• Tryck på Start/pause-knappen efter att du valt ett tvättprogram.

Tvättmaskinen fyller inte upp med vatten:

• Kontrollera att vattenkranen är öppen.
  • Se till att tilloppsslangen inte frusit.
• Kontrollera att slangen inte är böjd. Räta till den vid behov.
• Kontrollera tilloppsslangen och anslutningarna. Rengör eventuellt smuts eller annat blockage.

Det blir tvättmedel kvar i tvättmedelsfacket även efter tvättningen:

• Kontrollera att vattenkranen ger tillräkligt med tryck.
• Placera tvättmedlet längst bak och i mitten av facket.

Tvättmaskinen darrar eller skakar:

• Kontrollera att tvättmaskinen är placerad på ett jämnt golv. Ifall golvet inte är jämnt, justera fötterna så att tvättmaskinen står stadigt och rät. Använd vattenpass för att kontrollera nivån.
• Kontrollera att transportsäkringarna tagits bort från maskinen.
• Kontrollera att tvättmaskinen inte träffar eller rör andra föremål eller väggar.
• Placera kläderna jämnt inuti tumlaren. Ta vid behov bort en del kläder för att fördela vikten jämnare.

Tvättmaskinen tömmer inte vattnet eller centrifugerar:

• Kontrollera att avloppsslangen inte är böjd. Räta till den vid behov.
• Kontrollera och rengör nätfiltret vid behov (se sid 9).

Ifall något problem fortsätter, pröva att stänga av tvättmaskinen och starta upp samma tvättprogram som tidigare. Ifall problemet upphör, kan det ha berott på ett tillfälligt fel eller t.ex. ojämnt fördelad tvätt. Ifall problemet fortsätter, vänligen kontakta återförsäljaren eller ett servicecenter.

Felmeddelande

Tvättmaskinen meddelar vissa problemsituationer med felmeddelanden. Kontrollera följande åtgärder för att rätta till eventuella problem före du kontaktar ett servicecenter. Ifall problemet eller felmeddelandet inte försvinner, kontakta återförsäljaren eller ett servicecenter.

Felmeddelande Lösning

E01 • Stäng luckan

E02 • Kontrollera att vattenkranen är öppen.Kontrollera vattentrycket. Öppna kranen fullständigt.Kontrollera att slangen inte är frusen.Kontrollera att slangen inte är böjd.Kontrollera att tilloppsslangen inte är täppt.

E03 • Rengör avloppsfiltret (se sid 9).Kontrollera att avloppsfiltret installerats rätt.

Följande ljus blinkar i respektive felsituationer:E01 Prep./Wash samt RinseE02 Prep./Wash samt Spin/EndE03 Rinse samt Spin/End

Tekniska specifikationer

	Modell: WM3111E
Kapacitet 6.0 kg
Bruksspänning 220V~, 50 Hz
Effekt 1800W
Vattentryck 0,05 MPa - 1 MPa
IP-klassning IPX4
Max. centrifugeringhastighet	1200 rpm
Storlek	600x545x850 mm
Vikt	60 kg

Produkten innehåller återvinnbara komponenter och skall inte kasseras till-sammans med normalt hushållsavfall. Hämta produkten in för återvinning till återförsäljaren eller din lokala återvinningscentral. Ytterligare information får du av återförsäljaren eller din lokala soptjänst.

Import och återförsäljning:

Verkkokauppa.com Oy

Östersjögatan 21

00180 Helsinki

FINLAND
