KÄYTTÖOHJE WM3111E Blackwash

Turvallisuusohjeita 3

Asennusohje 4

Pakkauksen purkaminen 4

Pesukoneen esittely 4

Pesukoneen sijoittaminen 4

Jalustojen tasoittaminen \$

Kuljetuspulttien poistaminen \$

Vesiletkujen kytkeminen \$

Ohjauspaneelin esittely 6

Pesuohjelmat 7

Pesuainelokero 8

Pesuvinkkejä 8

Ylläpito 9

Ongelmanratkonta 10

Virheviestit 11

Tekniset tiedot 11

Yhteystiedot 12

Tutustu huolellisesti tähän käyttöohjeeseen ennen asentamista tai käyttämistä! Säilytä käyttöohje tulevia tarpeita varten.

Turvallisuusohjeita

Kiitos tämän laitteen hankinnasta. Nämä käyttöohjeet sisältävät tärkeitä tietoja asentamisesta, käyttämisestä ja ylläpidosta. Tutustu huolellisesti käyttöohjeisiin jottkaiken hyödyn irti pesukoneen eri toiminnoista.

Ennen käyttämistä

• Pakkausmateriaali saattaa olla vaarallista lapsille. Älä salli lasten leikkiä pakkausmateriaalin (muovipussien, styroksipehmusteen yms.) kanssa.
• Laite on tarkoitettu vain koti- ja sisäkäyttöön.
• Suosittelemme, että asennuksen suorittaa ammattitaitoinen sähkö- tai putkimies. Mikäli et ole varma asennustaidoistasi, ota yhteys taloyhtiösi huoltomieheen tai paikalliseen LVI-asentajaan.
• Kaikki kuljetus- ja kiinnitysruuvit on irroitettava laitteesta ennen sen käyttämistä. Laitteelle saattaa koitua vakavia vaurioita mikäli sitä käynnistää ennen kuin kuljetusruuvit on irrotettu.
• Suorita täydellinen pesuohjelma kerran ennen kuin peset vaatteita koneessa. Näin varmistat, että kuljetuksen aikana pesurumpuun mahdollisesti kertynyt lika ei pilaa vaatteitasi.

Tärkeitä turvallisuusohjeita

• Ennen kuin puhdistat tai huollat pesukoneen, sammuta laitteen virta ja irrota sähköjohto pistorasiasta.
• Varmista, että pestävien vaatteiden taskut ovat tyhjiä ennen pesemistä. Terävät ja kovat esineet, kuten esimerkiksi kolikot, kivet, avaimet yms., saattavat aiheuttaa mittavia vaurioita pesukoneelle.
• Irrota aina sähköjohto pistorasiasta ja sulje vesihana käytön jälkeen.
• Pesun valmistuttua, tarkista, että kone on tyhjentänyt veden pesurummusta, ennen kuin avaat luukun. Älä avaa luukkua, mikäli rummussa on vettä.
• Lemmikkieläimet ja pienet lapset saattavat kiivetä pesurummun sisään. Pidä lemmikkieläimet sekä pienet lapset poissa pesukoneen lähettyviltä kun se on käynnissä.
• Lasinen luukku saattaa lämmetä merkittävästi pesun aikana. Varo etenkin, etteivät pie-net lapset polta sormiaan siihen.
• Älä yritä korjata laitetta itse. Ongelmatilanteessa, ota yhteys jälleenmyyjään tai valtuutettuun huoltoyhtiöön.
• Älä ikinä käytä laitetta mikäli sähköjohto on vaurioitunut. Vaurioitunut sähk vaihdettava uuteen. Ota yhteys jälleenmyjään tai valtuutettuun huoltoyhtiöön.
• Käytä mukana toimitettuja letkuja tai uusia, yhteensopivia letkuja pesukoneen kanssa. Älä käytä vanhoja tai käytettyjä vesiletkuja.
• Lapset eivät saa käyttää tätä laitetta. Vanhempien tulee huolehtia, etteivät lapset leiki pesukoneella tai sen läheisyydessä, etenkään kun se on käynnissä.
• Tutustukaa huolellisesti kaikkiin käyttöohjeisiin ja varoituksiin ennen pesukoneen käyttämistä. Varmistakaa myös, että muut tätä laitetta käyttävät henkilöt ovat laitteen ominaisuuksiin ja rajoituksiin ennen sen käyttämistä.

Sähkövaroitukset

• Älä ikinä altista laitteen ulkopintoja vedelle.
• Kytke laite ainoastaan maadoitettuun sähköpistorasiaan.
• Älä ikinä kosketa sähköjohtoa tai pistorasiaa kosteilla käsillä.
• Älä ikinä käytä laitetta kosteassa tilasssa. Anna tilan kuivua ennen kuin kytket laitteen pistorasiaan.

Asennusohje

Pakkauksen purkaminen

Avaa pakkaus ja tarkista, ettei laite ole vaurioitunut kuljetuksessa. Varmista myös, että kaikki tarvittavat asennustarvikkeet ja letkut löytyvät pakkauksesta. Mikäli laite on vaurioitunut kuljetuksessa, tai mikäli joitakin tarvikkeita puuttuu pakkauksesta, ota yhteyttä jälleenmyyjääsi.

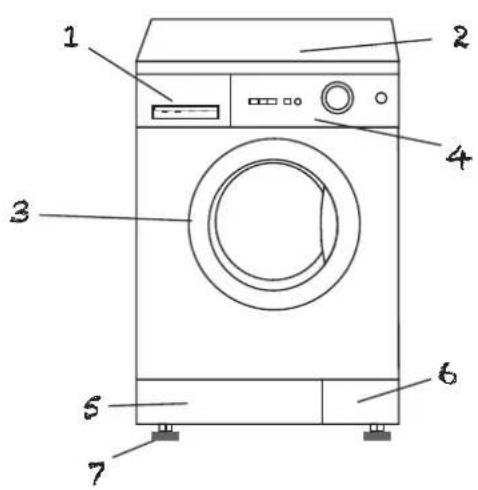

Pesukoneen esittely

1 2 3 4 5 6 7

1. Pesuainesäiliö

2. Yläkansi

3. Luukku

4. Ohjauspaneeli

5. Alakansi

6. Suodattimen kansi

8 9 10 11

1. Säädettävät jalustat

2. Sähköjohto

3. Poistovesiletku

4. Tulovesiletku

5. Kiinnitysreikien suojus

Pesukoneen sijoittaminen

Ennen pesukoneen kytkemistä, valitse laitteelle sopiva sijainti, huomioiden eteenkin seuraa- via ehtoja:

• Lattian on oltava kestävä ja tasainen (mikäli lattia on epätasainen, katso seuraava osio)
- Pesukone on sijoitettava poissa suorasta auringonvalosta
• Varmista, että huoneessa on riittävän hyvä ilmanvaihto
• Huoneen lämpötila ei missään vaiheessa saa laskea alle 0C
- Pesukone ei saa olla lämpenevien laitteiden läheisyydessä.

Varmista, ettei pesukone seiso virtajohdon päällä.

Pesukoneen pohjassa on ilmanvaihtoaukkoja. Pidä huoli, etteivät ilmanvaihtoaukot peity jos pesukoneen asentaa esim. maton päälle.

Jalustojen tasoittaminen

Jos lattia on epätasainen, voi pesukoneen jalustojen avulla tasoittaa niin, ettei kone liikahda lingotessa.

1. Löysennä jalustaa kädelläsi kunnes se on sopivalla koh-dalla.
2. Kiristä lukituskiristintä jakoavaimella tai vastaavalla työkalulla.
3. Varmista, että pesukone on tasan ennen käynnistämistä. Käytä vatupassia avuksesi.

Älä ikinä käynnistä pesukonetta jos sitä ei tasoitettu. Laite saattaa siinä liikkua ja heittelehtiä.

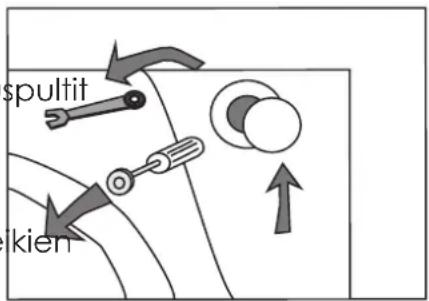

Kuljetuspulttien poistaminen

Ennen pesukoneen käynnistämistä on kaikki kuljetuspultit poistettava koneen takaosasta. Poista pultit seuraavasti:

1. Irrota kaikki pultit jakoavaimella ja poista ne.
2. Vedä jokainen pultti ulos reikien leveämmästä päästä.
3. Aseta mukana toimitetut muoviset suojukset re päälle.

spultit kien

Tulovesiletkun kytkeminen

Kytke tulovesiletku pesukoneen vesituloliitäntään ja vesihanaan. Varmista, että letku ei ole turhan kireänä. Jos letku ei ole tarpeeksi pitkä, älä käytä sitä väkisin äläkä käytä jatkoletkua, vaan hanki pidempi letku paikallisesta LVI-liikkeestäsi.

1. Kyke letkun L-muotoinen liitin pesukoneen vesituloliitäntään. Kiristä liitin käsin.
2. Kyke letkun toinen pää kylmävesihanaan ja kiristä käsin. Älä ikinä kytke letkua lämminvesihanaan.

Poistovesiletkun kiinnittäminen

Poistovesiletku on valmiiksi kiinni pesukoneessa. Poistovesiletku voidaan kiinnittää sualtaaseen tai suoraan märiin.

Poistovesiletku on asennetta-va siten, että se ensin johta veden ylöspäin. Älä irrota letkua koneen kiinnityksistä. Mikäli letkua viedään lattiakai-voon on letkun myös oltava kiinnitetty pesukoneen kiinnityksiin, kuvan osoittamalla tavalla.

pe- vie- a- johtaa Mi- kai- tava 90cm 60cm

Ohjauspaneelin esittely

Käynnistää ja sammuttaa pesukoneen.

Start/pause:

Käynnistää valitun pesuohjelman ja asettaa käynnissä olevan pesuohjelman taukotilaan.

Lapsilukko: Pidä Start/pause-painiketta painettuna yli 4 sekunnin ajan asettaaksesi lapsi-lukon päälle tai poistaaksesi sen käytöstä. Kun lapsilukko on päällä, kaikki ohjauspaneelin toiminnot ovat lukittuna ja painikkeet ovat poissa käytöstä kunnes ohjelma on päättynyt tai lapsilukko poistettu käytöstä.

Rinse ^+ :

Käynnistää Rinse '-toiminnon jolloin pesuohjelmaan lisätään yksi ylimmääräinen huuhtelu-kerta.

Delay:

Delay-toiminnon avulla voit määrittää monenko tunnin kuluttua pesuohjelma käynnistyy. Pesuohjelma käynnistyy määrätyn ajan (tunneissa) kuluttua.

Spin:

Määritä linkousnopeus asteikolla 400 rpm - 1100 rpm. Jos LED-näytössä näkyy ---, pesuko-ne ei tyhjennä vettä tai linkoa pyykkejä lainkaan.

Temp.:

Määritä veden lämpötilan valitulle pesuohjelmalle.

Pesuohjelman valitsinpyörä:

Käännä valitsinta halutun pesuohjelman kohdalle. Tietoja eri pesuohjelmista löydät seuraavalla sivulla.

State:

Valo näyttää missä tilassa pesuohjelma on:

Wash: normaali pesu käynnissä.

Rinse: huuhtelu käynnissä.

Spin: linkous käynnissä.

Pesuohjelmat

Valitse pesuohjelma kääntämällä valitsirWool - villapesu

pyörää halutun pesuohjelman kohdalle.

Ekopesu käyttää vähemmän vettä kuin muut pesuohjelmat.

Delicate - synteettinen pesu

Erityisesti syyntettisille kuiduille tarkoitettu pe-

suohjelma. Voit valita neljän eri ohje välillä:

Half Load: kevyt kuorma. Käytä tätä maa kun peset kevyttä lastia, esim. pari pai- taa.

Standard: normaali synteettinen pesu.

Strongly: tehokas synteettinen pesu.

Prewash: esipesu. Käytä esipesua jos vaat-teet ovat erityisen likaisia.

Wash - pelkkä pesu Rinse- pelkkä huuhtelu Spin - pelkkä linkous

Cotton - puuvilla

Standard: normaali puuvillapesu.

Strongly: tehokas puuvillapesu.

Jeans: erityisesti farkuille tarkoitettu pesuoh-jelma.

Quick: pikapesuohjelma.

Prewash: puuvillapesu esipesulla. Käytä esi- pesua jos vaatteet ovat erityisen likaisia.

Silk - silkkipesu

Soveltuu herkille materiaaleille, kuten silkille.

Pesuainelokero

Vedä pesuainelokero ulos koneesta.

• Lisää pesuaine lokeroon II

- Lisää huuhteluaine halutessasi lokeroon

- Mikäli käytät esipesua, lisää esipesun pesuaine lokeroon I

Työnnä lopuksi pesuainelokero koneen sisälle, ennen pesuohjelman käynnistämistä.

Pesuvinkkejä

Pyykin lajitteleminen

• Lajittele pyykki värin ja materiaalin mukaan.
• Nuodata aina eri vaatteiden pesuohjeita ja määritä pesuohjelma ohjeiden Varmista eteenkin, että vaatteet pestään sopivassa lämpötilassa.

Tyhjennä taskut

Tyhjennä aina taskut ennen vaatteiden laittamista koneeseen. Terävät tai kovat esineet, kuten kolikot yms., saattavat vahingoittaa vaatteita sekä pesukoneen rumpua.

Sulje ketjut, napit yms.

Sulje kaikki vaatteiden vetoketjut, napit ja koukut. Nämä saattavat takertua muihin vaatteisiin tai pesukoneen rumpuun ja vahingoittaa niitä.

Pesuaineen käyttö

Käytä sopivaa pesuainetta eri tilanteisiin. Älä käytä valkaisuainetta kun peset värillistä pyykkää. Käytä sopiva määrä pesuainetta ja noudata pesuaineenvalmistajan määräsuosituksia. Turhan suuren määrän pesuaineen käyttäminen ei välttämättä paranna pesutulosta vaan kuormittaa sekä laitteistoa että luontoa.

- Säilytä pesuaineet kuivassa tilassa, lapsilta ulottumattomissa.

Ylläpito

Jäätyneen pesukoneen korjaaminen:

Jos lämpötila on laskenut pakkasen puolelle ja pesukone on jäätynyt, korjaa se seuraavasti:

1. Irrota sähköjohto pistokkeesta.
2. Irrota tulovesiletku ja upota se lämpimään veteen.
3. Kaada lämmintä vettä pesurumpuun ja anna veden seistä vähintään 10 minuutin ajan.
4. Kiinnitä tulovesiletku vesihanaan ja tarkista, että vesi kulkee letkun läpi normaalisti.
5. Kiinnitä lopuksi tulovesiletku pesukoneeseen.

Ulkopintojen puhdistaminen:

1. Pyyhi pesukoneen pinnat, myös ohjauspaneelia, pehmeällä, kevyesti kostutetulla pyyhkeellä
2. Kuivata pinnat pehmeällä, kuivalla liinalla.
3. Älä ikinä kaada vettä laitteen päälleäläkä käytä hankaavia aineita.

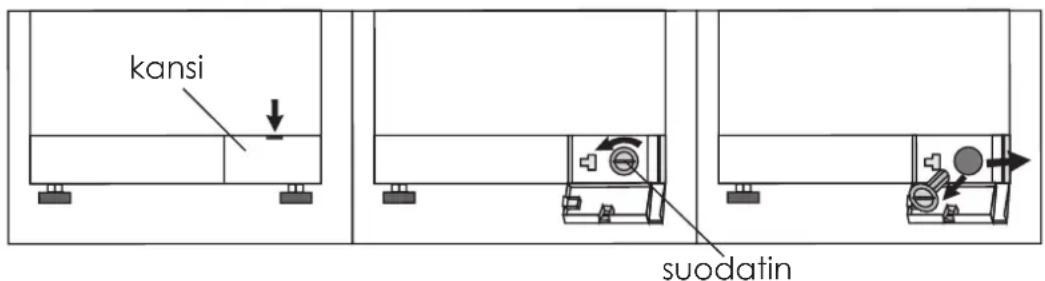

Likasuodattimen puhdistaminen:

Puhdista suodatin säännöllisesti, vähintään 3 kertaa vuodessa.

1. Avaa suodattimen kansi pesukoneen etupuolelta.
2. Käännä suodatin vastapäivään irrottaaksesi sen.
3. Puhdista suodatin lämpimässä vedessä. Varmista, että vesipumpun potkuri, suodattimen takana, ei ole tukittuna.
4. Kiinnitä suodatin kiertämällä se myötäpäivään.

kansi suodatin

Vesiletkun riti läsuodattimen puhdistaminen:

Puhdista ritiläsuodatin säännöllisesti, vähintään kerran vuodessa.

1. Sulje vesihana.
2. Irrota tulovesiletku pesukoneesta.
3. Pieniä pihtejä käyttäen, irrota ritiläsuodatin hellävaraisesti vedentuloliitännästä ja puh- dista se lämpimässä vedessä.
4. Puhdistettuasi ritilän, työnnä se hellävaraisesti takaisin liitännän sisälle.
5. Kiinnitä tulovesiletku pesukoneen vedentuloliitäntään.
6. Avaa vesihana ja varmista, etteivät liitokset vuoda.

ritilä letkulitiin letkulitiitäntä

Ongelmanratkonta

Pesukone ei käynnisty:

• Tarkista, että luukku on kiinni.
- Tarkista, että sähköjohto on kytketty sähköpistokkeeseen.
• Tarkista, että vesihana on auki.
- Paina Start/Pause-painiketta pesuohjelman valitsemisen jälkeen.

Pesukone ei täyty vedellä:

• Varmista, että vesihana on auki.
• Varmista, ettei vesiletku ole jäätynyt.
• Tarkista, ettei letku ole taipunut. Suorista se tarvittaessa.
- Tarkista vedentuloletku ja liitäntä. Poista tarvittaessa lika tai muu este.

Pesuainelokeroon jää pesuainetta pesun jälkeen:

• Varmista, että vesipaine on riittävä.
- Aseta jatkossa pesuaine lokeron taakse ja keskelle.

Pesukone tärisee tai kolisee:

• Varmista, että pesukone on asetettu tasaiselle lattialle. Jos lattia ei ole tasainen, säädä jalustoja siten, että pesukone on täysin tasainen. Käytä vatupassia tarkistaaksesi tasai-suuden.
  • Varmista, että kuljetuspultit ovat poistettu koneesta.
  • Varmista, ettei pesukone osu muihin esineisiin tai seiniiin.
• Aseta pyykki tasaisesti rummun sisään. Poista tarvittaessa pieni määrä pyykkiä tasoit-taaksesi painon.

Pesukone ei tyhjennä veden tai linkoa:

• Varmista, ettei poistovesiletku ole taipunut. Suorista se tarvittaessa.
- Tarkista ja puhdista tarvittaessa vedentuloletkun riti läsuodatinta (kts. sivu 9).

Jos jokin vika jatkuu, kokeile sammuttaa ja käynnistää sama pesuohjelmaa uudestaan. Mikäli ongelma poistuu, saattaa virhe johtua hetkellisestä vikatilasta tai esimerkiksi epätasaisesta painonjakautumasta. Mikäli ongelma jatkuu, ota yhteys jälleenmyyjään tai valtuutettuun huoltoon.

Virheviestit

Pesukone ilmoittaa tietyistä virhetiloista virhekoodeilla. Tarkista seuraavat toimenpiteet virheen oikomiseksi ennen kuin otat yhteyttä huoltoon. Mikäli ongelma tai virheviesti ei poistu, ota yhteys jälleenmyyjään tai huoltoyhtiöön.

Virhekoodi Ratkaisu

E01 • Sulje luukku

E02 • Varmista, että vesihana on auki.

E03 • Puhdista likasuodatin (kts. sivu 9)

Seuraavat valot vilkkuvat kussakin virhetilassa:

• E01 Prep./Wash sekä Rinse

• E02 Prep./Wash sekä Spin/End

• E03 Rinse sekä Spin/End

Teknisel tiedot

	Malli: WM3111E
Tilavuus 6.0 kg
Käyttöjännite 220V~, 50 Hz
Teho 1800W
Vedenpaine 0,05 MPa - 1	MPa
IP-luokitus IPX4
Suurin linkousnopeus 1200	rpm
Koko 600x545x850 mm
Paino	60 kg

Laite sisältää kierrätettäviä osia eikä sitä saa hävittää normaalin talousjätteen seassa. Toimita laite kierrätettäväksi toimittamalla se jälleenmyyjällesi tai paikalliselle kierrätyksestä vastaavalle jätteenkäsittelylaitokselle.

Maahantuonti ja jälleenmyynti:

Verkkokauppa.com Oy

Itämerenkatu 21

00180 Helsinki

www.verkkokauppa.com
