BRUKSANVISNING 962249 Barebo

Bruksanvisning för programmerbar digital timer 962249

A. Funktioner

1. Med den här programmerbara digitala timern (nedan kallad "timern") kan du ställa in specifika på- och avstängningstider för dina hemelektronikprodukter, t.ex. kaffebryggaren och lampor. Den sparar energi och förbättrar säkerheten i ditt hem.
2. Med nedräkningsfunktionen slås dina apparater på eller av vid den tidpunkt du angett. Du kan också programmera timern så att apparaterna slås på/av vid oregelbundna tider. Timern är inte bara idealisk för hemautomation utan förebygger också inbrott när du är borta.
3. På LCD-skärmen visas de aktuella inställningarna och realtiden.
4. Max 14 av/på program per vecka.

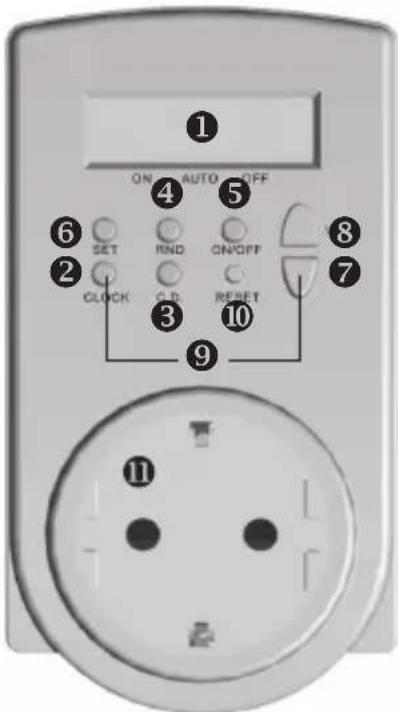

B. Funktioner och beskrivningar

Nr Beskrivning Funktioner
1 LCD-skärm Visar tid och programinställningar
2 CLOCK-knappen - Återgå till real tidsvisning från programinställningar- Håll ned knappen om du vill växla mellan 24-timmars- och 12-tim-marsvisning- Håll ned knapparna CLOCK och ▼ samtidigt om du vill ändra till sommartid
3 CD-knappen Om du trycker på den här knappen när timern är i AUTO-läge och ansluten till ett eluttag aktiveras/avaktiveras nedräkningsprogrammet
4 RND-knappen (RANDOM) Om du trycker på den här knappen när timern är i AUTO-läge och ansluten till ett eluttag aktiveras/avaktiveras det automatiska programmet (Random)
5 ON/OFF-knapp Växla mellan på, av och autoläge. Varje gång du trycker på knappen flyttas den horisontella linjen på LCD-skärmen mellan ON←→AUTO←→OFF som finns tryckt på timern
6 SET-knappen Håll ned den här knappen om du vill ställa in datum och klockslag och bekräfta inställningarna
7	▼-	Tryck på den här knappen om du vill ändra klockslag, vecka eller programgrupp bakåt
8	▲+	Tryck på den här knappen om du vill ändra klockslag, vecka eller programgrupp framåt
9 S (tryckt)		Tryck på knapparna CLOCK och ▼- samtidigt om du vill ändra till sommartid. Klockan ändras automatiskt en timme framåt och "S" visas på LCD-skärmen
10 R	knappen Håll ned den här knappen om du vill återställa alla program
11 U	tag och kontakt Anslut apparaten till timerns kontakt och koppla in timern i ett vägg-uttag

C. Tidsvisning

Det finns två olika typer av tidsvisningar:

1. 12-timmarsvisning: digital tidsangivelse från 11:59 till 12:00, AM eller PM
2. 24-timmarsvisning: digital tidsangivelse från 00:00 till 23:59 (utan AM eller PM)
3. Om du vill ändra från 12-timmarsvisning till 24-timmarsvisning, eller vice versa, håller du ned CLOCK-knappen tills LCD-skärmen ändras. Tryck på CLOCK-knappen en gång till om du vill gå tillbaka till startskärmen.

D. Ställa in vecka och klockslag

1. Ställa in vecka
   1.1 Håll ned SET-knappen tills veckan blinkar, vilket indikerar att du kan ange inställningar.
   1.2 Tryck på ▲+ om du vill flytta en dag framåt och på ▲- om du vill flytta en dag bakåt. Sekvensen på skärmen är följande:

Mo→Tu→We→Th→Fr→Sa→Su→

1.3 Om du trycker på ▲+/▼- en gång flyttas visningen en dag framåt respektive bakåt. Om du håller ned knappen flyttas veckovisningen snabbt framåt/bakåt. Släpp knappen när den dag du vill ange inställningar för visas på skärmen. Bekräfta inställningarna genom att trycka på SET-knappen.

2. Ställa in klockslag

2.1 När du har ställt in veckodagen blinkar timmen, vilket indikerar att klockslaget kan anges.
2.2 Tryck på ▲+ om du vill gå en timme framåt och på ▼- om du vill gå en timme bakåt.
2.3 Tryck på ▲+/▼- en gång om du vill gå långsamt en timme framåt respektive bakåt. Om du håller ned knappen ändras timangivelsen snabbt framåt/bakåt. Släpp knappen när det klockslag du önskar visas på skärmen. Bekräfta inställningarna genom att trycka på SET-knappen.
2.4 Därefter blinkar minuten, vilket indikerar att minutinställningar kan anges. Ange minutinställningar genom att upprepa stegen i 2.2 och 2.3.

3. Ställa in sommartid

3.1. Tryck på knapparna CLOCK och ▼ – samtidigt om du vill ändra till sommartid. Klockan ändras automatiskt en timme framåt och "S" visas på LCD-skärmen.
3.2. Tryck på CLOCK och ▼– en gång till om du vill ta bort sommartidsinställningen.

Obs!

LCD-skärmen måste vara i realtidsläge när du ska ställa in vecka och klockslag. Om skärmen visar program-inställningar trycker du på CLOCK-knappen en gång för att gå tillbaka till realtidsvisning.

E. Ställa in program

1. Tryck på ▼– en gång när skärmen är i realtidsläge om du vill ange programinställningar. "1ON" visas i skärmens nedre vänstra hörn.
   1.1 "1" anger programgruppens nummer (från 1 till 14).
   1.2 "ON" anger aktiveringstid.
   1.3 "OFF" anger avaktiveringstid.
2. Så här anger du programgrupp och på-/avinställningar: Tryck på ▲+ om du vill visa ett högre grupp-nummer. Sekvensen är följande:

$$ 1 \mathrm{ON} \rightarrow 1 \mathrm{OFF} \rightarrow \dots 1 4 \mathrm{ON} \rightarrow 1 4 \mathrm{OFF} \rightarrow \text { d ON / OFF (för nedräkning) } \rightarrow \text { realtidsvisning } \rightarrow $$

1. Tryck på ▼– om du vill gå till ett högre gruppnummer. Följande sekvens visas på skärmen: d ON/OFF (för nedräkning)→14OFF→14ON→...1OFF→1ON→realtidsvisning →

2. När du har valt programgrupp kan du ange vecka och klockslag. Håll ned SET-knappen tills veckan blinkar. Varje gång du sedan trycker på ▲+ visas följande sekvenser, i denna ordning:
   4.1 MO TU WE TH FR SA SU
   4.2 MO→TU→WE→TH→FR→SA→SU
   4.3 MO WE FR
   4.4 TU TH SA
   4.5 SA SU
   4.6 MO TU WE
   4.7 TH FR SA
   4.8 MO TU WE TH FR och
   4.9 MO TU WE TH FR SA

3. Om du trycker på ▼– knappen visas veckodagarna i omvänd ordning jämfört med sekvensen ovan.

4. Tryck på ▲+/▼- en gång om du vill gå långsamt framåt respektive bakåt. Om du håller ned knappen flyttas veckovisningen snabbt framåt/bakåt. Släpp knappen när den veckosekvens du vill ange inställningar för visas på skärmen. Bekräfta genom att trycka på SET-knappen. Veckan slutar då blinka.

5. När du har ställt in veckodag blinkar timmen. Du ställer in tiden genom att upprepa stegen under D2. Ställa in klockslag.

6. Om du vill ange inställningar för andra programgrupper upprepar du stegen i punkt 2 till 7. Obs!

a) Om du vill ändra ett inställt program följer du stegen i punkt 2 till 7 såsom beskrivs under E och anger nya data istället för de gamla inställningarna.

b) När du har gjort inställningarna trycker du på CLOCK-knappen för att gå tillbaka till tidsvisningsläget på en gång. Annars går timern automatiskt över till tidsvisningsläget efter 15 sekunder, om du inte trycker på någon annan knapp.

F. Ställa in nedräkning

1. Tryck på ▼– en gång när skärmen är i realtidsläge om du vill ange nedräkningsinställningar. "d ON" (eller "OFF") visas i skärmens nedre vänstra hörn.

1.1 "d": anger att programmet är i nedräkningsläge

1.2 "ON": nedräkning till aktivering

1.3 "OFF": nedräkning till avaktivering

1. Håll ned SET-knappen tills på/av-texten blinkar, vilket indikerar att du kan ange inställningar för nedräkning.

2. Välj nedräkningsprogram genom att trycka på ▲+/▼- och bekräfta genom att trycka på SET-knappen.

3. Därefter blinkar timmen. Tryck på ▲+/▼- för att gå en timme framåt eller bakåt och bekräfta genom att trycka på SET-knappen.

4. Minutangivelsen blinkar. Tryck på ▲+/▼- för att öka/minska och bekräfta genom att trycka på SET-knappen.

5. Sekundangivelsen blinkar. Tryck på ▲+/▼- för att öka/minska och bekräfta genom att trycka på SET-knappen. Intervallet är från 99:59:59 till 1 sekund.

6. Anslut timern till ett eluttag och sätt den i AUTO-läge så att nedräkningsfunktionen aktiveras/avaktive-ras.

7. Du startar nedräkningsfunktionen genom att trycka på CD-knappen en gång. "d ON" (eller "OFF") blinkar i skärmens nedre vänstra hörn, vilket anger att nedräkningen är i gång. Tryck på CD-knappen en gång till om du vill stänga av nedräkningsfunktionen.

Obs!

a) När nedräkningen är i gång visas LCD-skärmen i realtidsläge. Tryck på ▼– en gång om du vill se detaljer.

b) Om du vill ändra ett inställt program upprepar du stegen i punkt 2 till 6 under F Ställa in nedräkning och anger nya data istället för de gamla inställningarna.

c) När du har gjort inställningarna trycker du på CLOCK-knappen för att gå tillbaka till tidsvisningsläget på en gång. Annars går timern automatiskt över till tidsvisningsläget efter 15 sekunder, om du inte trycker på någon annan knapp.

G. Ställa in automatiskt program (Random)

1. Med den automatiska funktionen slås den aktuella apparaten på och av vid oregelbundna tider:
   1.1 Kortaste avstängningstid: 26 minuter
   1.2 Längsta avstängningstid: 42 minuter
   1.3 Kortaste påslagningstid: 10 minuter
   1.4 Längsta påslagningstid: 26 minuter
2. Anslut timern till ett eluttag och sätt den i AUTO-läge så aktiveras/avaktiveras autofunktionen.
3. Tryck på RND-knappen en gång. "r OFF" blinkar i skärmens nedre vänstra hörn, vilket indikerar att autofunktionen är aktiverad. Strömmen stängs av i 26 till 42 minuter. Skärmen ändras till "r ON" när strömmen slås på igen under 10 till 26 minuter och går sedan tillbaka till "r OFF" igen.
4. Tryck på RND-knappen en gång till om du vill stänga av autofunktionen. "r OFF" eller "r ON" försvinner från skärmen.

H. Ändra/återställa inställt program

Om du vill ändra/återställa det inställda programmet trycker du på ON/OFF-knappen. För varje gång du trycker visas följande sekvens på skärmen, i denna ordning:

1. ON: ändra det förinställda programmet så att apparaterna är aktiverade hela tiden
2. AUTO: återställ det förinställda programmet så att apparaterna slås på och av automatiskt vid de förinställda tiderna
3. OFF: ändra det förinställda programmet så att apparaterna är avstängda hela tiden

Obs!

a) Inställda nedräknings- eller autofunktioner aktiveras endast när timern är i AUTO-läge och ansluten till ett eluttag.
b) När nedräkningsfunktionen är aktiverad kan inställningar för autoprogram (Random) och automatisk på-/avslagning inte anges.
c) När autofunktionen (Random) är aktiverad kan inställningar för nedräkning och automatisk på-avslagning inte anges.

I. Anslutningar

1. Gör de timer-inställningar du önskar enligt beskrivningen ovan.
2. Stäng av den elektriska apparaten.
3. Anslut apparatens elkabel till timerns kontakt och anslut timern till ett eluttag.
4. Slå på apparaten.
5. Den kommer sedan att stängas av/slås på enligt de programinställningar du gjort, om de inte ändras manuellt.

J. Säkerhetsföreskrifter

1. Den här timern är endast avsedd för inomhusbruk. Den får EJ användas utomhus.
2. Apparater som ansluts till timern måste överensstämma med det som anges under "Specifikationer".
3. Koppla ur timern från eluttaget innan batterilocket tas bort.
4. Timern har ett laddningsbart batteri. När du byter batteri återställs det förinställda programmet och måste ställas in på nytt efteråt.

K. Specifikationer

1. Max 14 av/på program per vecka
2. Strömstyrka : 230 V AC, 50 Hz, 16 A
3. Maxeffekt : 3680 W
4. IP-klass : IP 20
5. Driftstemperatur : 0–55 °C
6. Tidsintervall : 1 minut
