KÄYTTÖOHJE 962249 Barebo

Käyttöohje ohjelmoitava digitaalinen ajastin 962249

A. Toiminnot

1. Ohjelmoitavalla digitaalisella ajastimella (jota tästä eteenpäin kutsutaan "ajastimeksi") voidaan käynnistää ja sammuttaa kodin elektronisia laitteita, kuten kahvinkeitin, lamppujne, ennalta määrättyyn aikaan. Sen käyttö säästää energiaa ja tekee kodista turvallisemman.
2. Ajastintoiminto mahdollistaa laitteiden käynnistämisen ja sammuttamisen tiettyyn aikaan, ja satunnaistoiminnoilla laite voidaan kytkeä päälle ja pois epäsäännöllisesti. Tämän ansiosta laite toimii automatisoinnin lisäksi myös murtovaroittimena poissaolon aikana.
3. Ohjelman asetukset ja reaaliaika näkyvät LCD-näytöllä.
4. Maks. 14 käynnistystä/sammutusta viikossa.

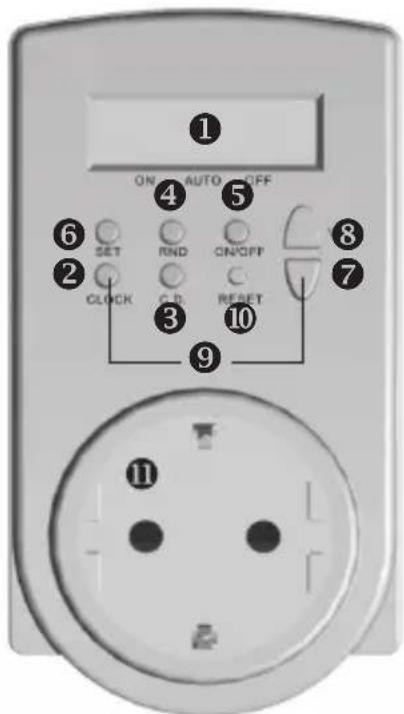

B. Toimintojen sijainti ja kuvaus

No	Kuvaus Toiminto
1	LCD-näyttö Näyttä kellonajan ja	ohjelman asetukset
2	CLOCK-painike - Palauttaa näytön ohjelmointiasetuksista reaaliaikaan- Ajannäytön valinta 24/12 h- Kesäaikaan vaihtaminen: paina yhdessä ▼- painikkeen kanssa.
3	CD-painike Käynnistää ja sammuttaa ajastinohjelman AUTO-toimintatilassa jasilloin, kun ajastin toimii verkkovirralla
4	RND-painike Käynnistää ja sammuttaa satunnaisohjelman AUTO-toimintatilassaja silloin, kun ajastin toimii verkkovirralla
5	On/Off-painike	Vaihtaa asetustiloja ON, AUTO ja OFF. Jokainen painikkeen painallus siirtää LCD-näytöllä olevaa viivaa ajastimen koteloon painettujenON←→AUTO←→OFF-merkintöjen välillä
6	SET-painike Käynnistä ajan ja viikon asetus pitämällä painiketta painettuna, asetus vahvistetaan painamalla tätä painiketta
7	▼- painike	Painikkeen painaminen vähentää aikaa, viikkoa tai ohjelmointiryhmää
8	▲+ painike	Painikkeen painaminen lisää aikaa, viikkoa tai ohjelmointiryhmää
9	S	Vaihtaa kesäaikaan, kun painat CLOCK-painiketta ja ▼- painiketta samanaikaisesti. Aikaan lisätään automaattisesti yksi tunti, ja näytölle syttyy “S”.
10 R	painike Painikkeen painaminen pitkään nollaa kaikki ohjelmat
11	Pistorasia ja pistoke	Liitä laite ajastimen pistorasiaan ja liitä ajastimen pistoke seinäpis-torasiaan

C. Ajan näyttö

Aikaa voidaan näyttää kahdella tavalla:

1. 12 tunnin näyttö: 11:59–12:00, näytöllä näkyy AM tai PM.

2. 24 tunnin näyttö: 00:00–23:59, näytöllä ei ole merkintää AM tai PM.

3. Voit vaihtaa 12 tunnin näytöstä 24:ään tuntiin ja toisin päin painamalla CLOCK-painiketta ja pitämällä sitä alhaalla, kunnes näyttötapa vaihtuu. Voit palauttaa edellisen näytön painamalla CLOCK-painiketta uudelleen.

D. Viikko- ja aika-asetukset

1. Viikon asettaminen

1.1 Paina ja pidä SET-painiketta alhaalla kunnes viikkonäyttö alkaa vilkkua.
1.2 Voit siirtyä päivissä eteenpäin painamalla ▲+ -painiketta ja taaksepäin painamalla▼- -painiketta. Päivät näkyvät näytöllä seuraavasti:

Mo→Tu→We→Th→Fr→Sa→Su→

1.3 Voit siirtyä päivissä hitaasti painamalla ▲+/▼- -painiketta kerran. Kun pidät painiketta painettuna, viikkonäyttö vaihtuu nopeasti. Vapauta painike, kun haluttu päivä näkyy näytössä.

Vahvista asetus painamalla SET-painiketta.

2. Ajan asettaminen

2.1 Viikonpäivien asettamisen jälkeen tuntinäyttö alkaa vilkkua ilmoittaen, että aikojen asettaminen voidaan aloittaa.
2.2 Voit siirtyä tunneissa eteenpäin painamalla ▲+ -painiketta ja taaksepäin painamalla ▼- -painiketta.
2.3 ▲+/▼- -painiketta kerran. Kun pidät painiketta painettuna, tuntinäyttö vaihtuu nopeasti. Vapauta painike, kun haluttu tunti näkyy näytössä. Vahvista asetus painamalla SET-painiketta.
2.4 Minuuttinäyttö alkaa vilkkua ilmoittaen, minuuttien asettaminen voidaan aloittaa. Aseta minuutit tuntien asettamisessa kuvattujen kohtien 2.2 ja 2.3 mukaan.

3. Kesäajan asettaminen

3.1. Kesäaika asetetaan painamalla CLOCK-painiketta ja ▼- -painiketta samanaikaisesti . Silloin aikaan lisätään automaattisesti yksi tuntia ja näytölle syttyy "S".
3.2. Kesäaika peruutetaan painamalla Clock-painiketta ja ▼- -painiketta uudelleen.

Huom!

Näytön tulee olla reaaliaikanäytössä, kun viikko- ja aika-asetusten tekeminen aloitetaan. Jos näyttö on ohjel- mointitilassa, palauta reaaliaika painamalla CLOCK-painiketta kerran.

E. Ohjelmointiasetukset

1. Näytön tulee olla reaaliaikatilassa. Siirry ohjelmointitilaan painamalla ▲+ -painiketta kerran. Näytön vasempaan alakulmaan syttyy "1ON":

1.1 "1" ilmoittaa ohjelmaryhmän numeron (ohjelmaryhmät ovat 1–14).
1.2 "ON" merkitsee, että virta on kytketty.
1.3 "OFF" merkitsee, että virta ei ole kytketty.
2. Ohjelmaryhmä ja ON/OFF-tila valitaan siirtymällä ▲+ -painikkeella ylöspäin, järjestys on seuraava: 1ON→1OFF→...14ON→14OFF→ d ON/OFF (ajastin)→ reaaliaikanäyttö →
3. Voit siirtyä pienempään ohjelmaryhmänumeroon painamalla –painiketta, näytön järjestys on seuraava: d ON/OFF (ajastin)→14OFF→14ON→...1OFF→1ON→reaaliaikanäyttö →
4. Kun ohjelmaryhmä on valittu, voit valita viikon ja ajan. Paina SET-painiketta kunnes viikkonäyttö vilkkuu, ja siirry sen jälkeen viikkojen välillä painamalla ▲+ -painiketta. Järjestys on seuraava:
4.1 MO TU WE TH FR SA SU
4.2 MO→TU→WE→TH→FR→SA→SU
4.3 MO WE FR
4.4 TU TH SA
4.5 SA SU
4.6 MO TU WE
4.7 TH FR SA
4.8 MO TU WE TH FR och

1. Painamalla ▼--painiketta viikot näytetään päinvastaisessa järjestyksessä.
2. Voit siirtyä viikoissa hitaasti eteen- tai taaksepäin painamalla ▲+/▼- -painikkeita. Kun pidät painiketta painettuna, tuntinäyttö vaihtuu nopeasti.Vapauta painike, kun haluttu viikkomalli näkyy näytössä. Vah-vista asetus painamalla SET-painiketta, jolloin näyttö lakkaa vilkkumasta.
3. Kun viikonpäivät on asetettu, tuntinäyttö alkaa vilkkua ja voit asettaa tunnit kohdan D2: Ajan aset-taminen mukaan.
4. Muiden ohjelmaryhmien ON/OFF-ajat voit asettaa toistamalla kohdat 2–7.

Huom!

(a). Voit muuttaa ohjelmoitua ohjelmaa toistamalla Kohdan E vaiheet 2–7 ja syöttämällä uudet tiedot vanhojen päälle.
(b). Voit palauttaa reaaliajan heti ohjelmoinnin jälkeen painamalla CLOCK-painiketta. Näyttö palautuu reaaliaikanäyttöön myös automaattisesti 15 sekunnin kuluttua

F. Ajastimen asettaminen

1. Näytön tulee olla reaaliaikatilassa. Siirry ajastimen asetustilaan painamalla ▼- -painiketta kerran. Näytön vasempaan alakulmaan syttyy "d ON (tai OFF)".
   1.1 "d": ilmoittaa, että ohjelma on ajastintilassa.
   1.2 "ON": nedräkning till aktivering
   1.3 "OFF": merkitsee, että virta on kytketty.
2. Paina SET-painiketta kunnes ON/OFF-näyttö alkaa vilkkua, jolloin ajastimen ON/OFF-asetukset on tehty.
3. Valitse ajastimen ON/OFF-ohjelma painamalla ▲+/▼- -painikkeita ja vahvista valinta painamalla SET-painiketta.
4. Tuntinäyttö alkaa vilkkua ON/OFF-tilan valinnan jälkeen. Aseta sen jälkeen tunnit painamalla ▲+/▼- -painikkeitta ja vahvista painamalla SET-painiketta.
5. Minuuttinäyttö alkaa vilkkua. Aseta sen jälkeen minuutit painamalla ▲+/▼- -painikkeitta ja vahvista painamalla SET-painiketta.
6. Seuraava näyttö alkaa vilkkua. Aseta tunnit painamalla ▲+/▼- -painikkeitta ja vahvista painamalla SET-painiketta. Asetusvälit ovat 99:59:59–1 sekuntiin.
7. Ajastintoiminnot saat käyttöön/pois käytöstä liittämällä ajastimen pistorasiaan ja asettamalla se AUTO-toimintatilaan.
8. Käynnistä ajastin CD-painikkeella. Näytön vasemmassa alakulmassa alkaa vilkkua "d ON (tai OFF)", joka ilmoittaa, että ajastin on toiminnassa. Ajastintoiminto sammutetaan painamalla CD-painiketta uudelleen.

Huom!

(a). Kun ajastin on käynnissä, LCD-näyttö näyttää reaaliaikaa. Ajastimen tiedot saat esille painamalla ▼-painiketta kerran.
(b) Voit muuttaa ohjelmoitua ohjelmaa toistamalla Kohdan F: Ajastimen asettaminen vaiheet 2–6 ja syöttämällä uudet tiedot vanhojen päälle.
(b). Voit palauttaa reaaliajan heti ohjelmoinnin jälkeen painamalla CLOCK-painiketta. Näyttö palautuu reaa-

liaikanäyttöön myös automaattisesti 15 sekunnin kuluttua.

G. Saturnaistoiminnon asettaminen

1. Saturnaistoiminto käynnistää ja sammuttaa laitteet epäsäännöllisesti:

1.1 Virta sammutettuna, vähimmäisaika: 26 minuuttia
1.2 Virta sammutettuna, enimmäisaika: 42 minuuttia
1.3 Virta kytkettynä, vähimmäisaika: 10 minuuttia
1.4 Virta kytkettynä, enimmäisaika: 26 minuuttia
2. Saturnaistoiminnon saat käyttöön/pois käytöstä liittämällä ajastimen pistorasiaan ja asettamalla sen AUTO-toimintatilaan.
3. Saturnnaistoiminto aktivoidaan painamalla RND-painiketta kerran. Silloin näytön alakulmassa vilkkuu "r OFF". Virta on silloin pois päältä 26–42 minuuttia. Tämän jälkeen ajastin siirtyy "r ON"-tilaan, jolloin virta on kytkettynä 10–26 minuuttia. Seuraavaksi vuorossa on taas "r OFF"-tila.
4. Saturnnaistoiminto otetaan kokonaan pois päältä painamalla RND-painiketta kerran. Silloin "r OFF" tai "r ON" poistuu näytöstä.

H. Ohjelmoidun ohjelman ohittaminen/ohjelmaan palaaminen

1. ON: ohittaa ohjelmoidun ohjelman ja laite on päällä koko ajan.
2. AUTO: palauttaa ohjelmoidun ohjelman ja laita kytkeytyy päälle ja pois ajastuksen mukaan.
3. OFF: ohittaa ohjelmoidun ohjelman ja laite on pois päältä koko ajan.

Huom!

(a). Ajastintoiminnot ja satunnaistoiminnot ovat käytössä vain silloin, kun ajastin on asetettu AUTO-tilaan ja liitetty pistorasiaan.
(b). Kun ajastintoiminto on päällä, auto on/off-toiminto ja satunnaistoiminto eivät kytkeydy päälle.
(c). Kun satunnaistoiminto on päällä, ajastin ja auto on/off-toiminto eivät kytkeydy päälle.

I. Liitännät

1. Aseta ajastimeen haluamasi ajastusohjelmat yllä kuvatulla tavalla.
2. Sammuta virta sähkölaitteesta.
3. Liitä laitteen pistoke ajastimen pistorasiaan ja liitä ajastimen pistoke seinäpistorasiaan.
4. Kytke laitteeseen virta.
5. Tämän jälkeen laite kytkeytyy päälle ja pois asetettujen ohjelmien mukaan, ellei ohjelmia ohiteta manu-

aalisesti.

J. Turvallisuusohjeet

1. Tämä ajastin on tarkoitettu vain sisäkäyttöön, sitä El SAA käyttää ulkona.
2. Ajastimeen liitetyn laitteen tulee täyttää "Teknisissä tiedoissa" ilmoitetut arvot.
3. Ajastin on otettava pois pistorasiasta, ennen kuin paristokansi avataan.
4. Ajastimessa on ladattava paristo. Paristonvaihdon yhteydessä asetukset häviävät ja ne on syötettävä uudelleen.

K. Tekniset tiedot

1. Maks. 14 käynnistystä/sammutusta viikossa
2. Virta : 230 V AC, 50 Hz, 16 A
3. Enimmäisteho-teho : 3680 W
4. IP-luokitus : IP 20
5. Käyttölämpötila : 0–55 °C
6. Ajastustarkkuus : 1 minuutti

Bårebo Nordic AB

Box 50304, Bjurögatan 28

202 13 MALMÖ
