BRUKSANVISNING QN4010X Husqvarna-Electrolux

Innehållsförteckning

Säkerhetsinformation	3
Beskrivning av mikrovågsugnen och dess tillbehör	5
Tillagning	7
Tablas	8
Tekniska data	9
Installation	10
Weee	11
Europa-Garanti	11
www.electrolux.com	36

Följande symboler används i denna bruksanvisning:

Viktilgtingforatieticförlindin personliga säkerhet och information om hur skador undviks på apparaten.

Allmän information och tips

Miljöinformation

Säkerhetsinformation

• Ugnen är avsedd för i hushåll normalt förekommande matlagning. Används den för andra ändamål kan det uppstå risk för skada på person och/eller egendom.
• En trasig ugn skall aldrig användas. Gör ugnen ström-lös. Är den stickproppsansluten, lossas stickproppen från vägguttaget (drag i stickproppen, aldrig i kabeln). I annat fall tas säkringen (proppen) till ugnen ur elskå-pet.
• Vid fel eller dålig funktion kontakta auktoriserad ser-vice för reparation. Se till att originalreservdelar används.
• Försök aldrig att förändra eller laga en trasig ugn själv. Installationsarbeten, förlängning av kabel osv, skall utföras av behörig fackman.

Arbete utfört av person utan tillräcklig kunskap kan försämra ugnen och leda till skada på person och/eller egendom. Sådan skada omfattas inte av garantin.

- Installationsarbeten, förlängning av kabel osv, skall utföras av behörig fackman.

Vid användning av mikrovågsugnen

• Ugnen är avsedd att användas av vuxna. Låt inte barn leka med ugnen och lämna inte småbarn utan övervakning i närheten av en mikrovågsugn som är igång.
• Under inga omständigheter får mikrovågsugnen användas med ugnsluckan öppen eller med luckans säkerhetsbrytare ur funktion. Manipulera aldrig med säkerhetsbrytarna eller läsmekanismen.
• Starta aldrig ugnen om något kommit i kläm vid ugn-sluckan. Låt inte mat eller smuts samlas på luckans insida eller på luckans tätningsytor på ugnen.
• Mikrovågsugnen får inte användas med skadad ugn-slucka eller lucktätning innan den repareras av aukto- riserad service.
• Ugnen får inte köras tom, då den kan skadas. Vid prov ställ in en kopp vatten för att absorbera mikrovågsen- ergin.
• Lämna aldrig ugnen utan tillsyn vid bakning av potatis, smältning av stearin, kokande av knäck, värmning av mat i papper eller annat brännbart material eftersom dessa varor vid mycket för lång uppvärmningstid blir så varma att de kan ta eld. Behåll då luckan stängd och stäng av ugnen helt, så kvävs eventuell uppkommen eld, använd aldrig vatten.

4 QN4010 Ⓢ

- Värm inte matolja eller fett då temperaturen inte går att kontrollera. Var försiktig med popcorn. Använd inte ugnen för att torka några som helst föremål. De kan överhettas och ta eld.

Vid skrotning av mikrovågsugnen

- Hjälp till att undvika skador även när mikrovågsugnen skall skrotas. Lossa den från vägguttaget, kapa kabeln vid utgången från ugnen. Kontakta eventuellt Din kommun för information om var Du kan lämna Din ugn eller kontakta AB Elektroservice.

Viktigt att veta

• Använd alltid glastallriken på plats i ugnens botten.
• Vid upphettning av vatten eller vissa drycker kan det hända att temperaturen går över 100°C utan att väts-kan börjar koka. Denna överhettning kan leda till att vätskan plötsligt kokar över när kärlet vidrörs.
• För att motverka detta kan man röra om vätskan eller låt vätskan stå minst 20 sekunder för att temperaturen skall utjämnas innan du tar ut den. Använd grytvantar.

Var försiktig vid värmning av bammat. Tag bort locket eller nappar på burkar och flaskor innan de värms. Rör om maten ordentligt och kontrollera temperaturen noga innan maten ges till små barn.

• Använd inte bestick eller kärl av metall eller med metalldekor. Gnistbildning kan uppstå och förstöra ugnen och/eller kärlet.
• Metallklämmor eller förslutningar som innehåller metalltrådar kan ge gnistbildning i ugnen och skall därför avlägsnas.
• Se till att burkar eller förpackningar inte är tätt tillslutna när de värms i ugnen, då övertryck annars kan uppstå.

Uppackning och Tillbehörslista Uppackning

Kontrollera att förpackningen och därmed ugnen ej är transportskadad.

Eventuella transportskador skall omedelbart anmälas till den som ansvarat för transporten.

Om ugnen är täckt med en skyddande plastfilm måste denna tas bort innan ugnen används första gången.

Efter uppackningen kontrollera att varan är felfri. Skador, felaktigheter och eventuella saknade delar skall omedelbart anmälas till säljaren. Lämna inte förpackningsmaterial så att små barn kan leka med det.

Tillbehör

1 Roterande glastallrik
1 Tallriksstöd, för den roterande glastallriken
1 Bruksanvisning

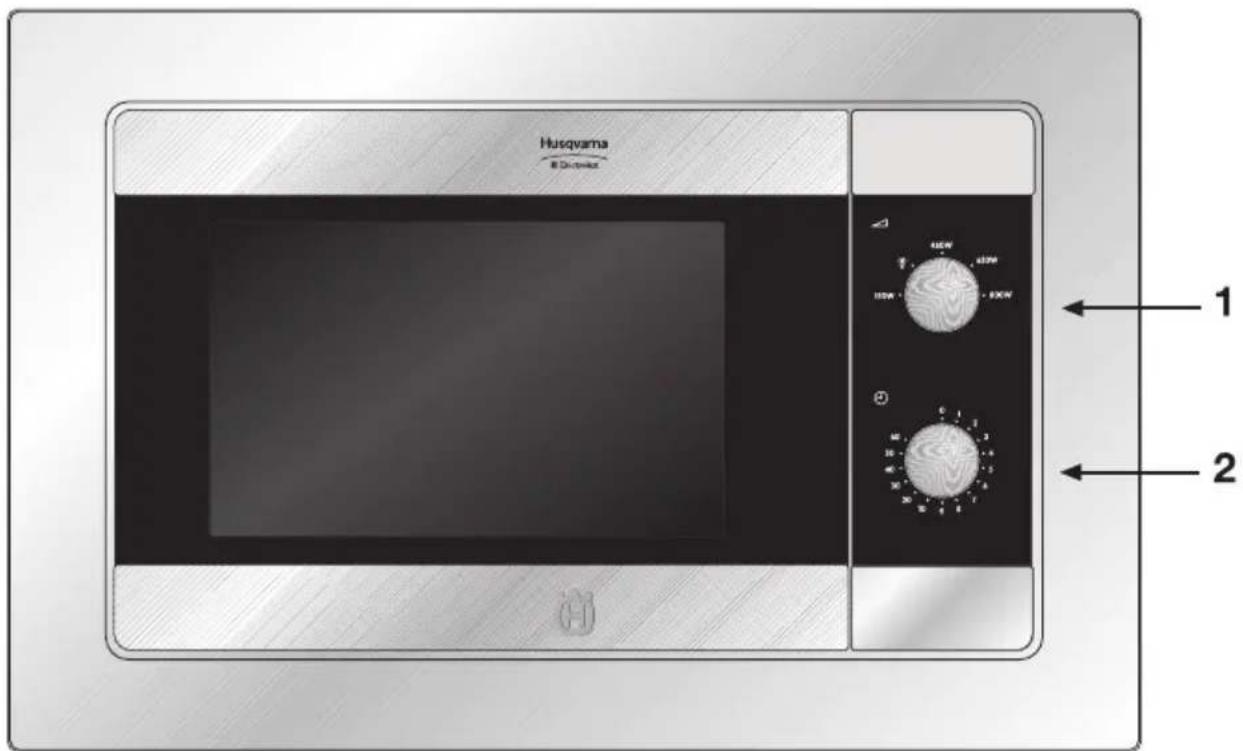

Beskrivning av mikrovågsugnen och dess tillbehör

1 Effektväljare.
2 Tidsinställning.

Den roterande tallriken

Det är viktigt att tallriken alltid är på plats i ugnen eftersom den fördelar mikrovågorna jämnt i maten då den roterar. Den kan rotera både åt höger och vänster.

Tillagning

1. Placera maten i en lämplig form. (Se sidan 14 om vilka kärl som går att använda.)
2. Välj önskat effektläge genom att vrida på effekt-väljaren, beroende på det du tänker tilllaga i ugnen. Se tabell nedan.
3. Ställ in tiden genom att vrida vredet för tidsinställ-ningen till önskad tid. Markeringarna på vredet representerar minuter. Önskar du en kort tillagningstid, 2 minuter eller mindre, skall du vrida vredet upp till 10-minutersläget, och sedan tillbaks till önskad tid.
4. Om luckan är stängd eller stängs, startar ugnen automatiskt
5. När vredet återställs, hörs en signal och ugnen stängs automatiskt av.

Kom ihåg

OBS! Låt alltid maten stå 5-10 minuter, s.k. utjämningstid, innan du fortsätter tillagningen.

• Ju större mängd, desto längre tid.
• Kalla matvaror tar längre tid än rumstempererade.
• Porösa matvaror kräver kortare tid än kompakta.

• Maträtter som innehåller mycket vatten tilllagas fortare.

• Salta först när köttet är klart. Salt gör lätt köttet segt och torrt.

• Låt alltid rätten få stå minst fem minuter för temperaturutjämning. Utjämningstiden ökar i förhållande till rättens storlek och konsistens.
  Det är bättre att välja den kortast angivna tiden i ett recept och sedan öka än att överkoka maten

Praktiska råd och tips

Allmänna

I handeln finns många bra kokböcker med tips och recept för att underlätta olika moment vid matlagning och bakning. Börja alltid med den kortaste tillagningstiden i recept och tabeller.

• Du kan också lätt använda dina vanliga recept. Minska på salt, kryddor och vatten. Inget kokar ju bort.
• Den mesta maten kokas i sitt eget spad. Torra varor som ris och bönor behöver naturligtvis vätska.
• Täck maten vid tillagning och uppvärmning för att bibehålla fuktigheten och för att undvika onödig nedsmutsning.
• Bakverk kan tinas direkt i brödkorg eller på hushållspapper. Fyllning av sylt blir alltid mycket varmare än bakverket.
• Stek inte bacon direkt på glastallriken. För stora temperaturskillnader kan orsaka skada eller sprickor på brickan.

- Korv, äpple, potatis, lever och äggula är exempel på matvaror som bör prickas för att skalet eller hinnan spricker.

Tillagning och uppvärmning

• Innan du börjar tillaga maten, se till att den är ordent-ligt tinad.
• Placera de tunnare delarna av det som skall tillagas mot mitten av kärlet.
• Tillagningstiden kan variera beroende på matens temperatur, rumsvarm eller kylskåpskall, samt efter eget tycke och smak.
• Rör om i grytor, såser och dyligt för att få en jämnare tillagning.

Upptining

• Du kan tina köttet i sin förpackning. Se till att avlägsna eventuella delar av förpackningen som innehåller metall av olika slag.
• Placera de tunnare delarna av det som skall tinas mot mitten av kärlet.
• Efter upptiningstidens slut kan det fortfarande finnas is i matens centrum. För att få bästa resultat skall maten därför stå en stund, s. k. utjämningstid.

Kokkärl

Kontrollera att materialet i kärl som används är lämp-ligt. Vissa plaster kan

bli "sladdriga" och förlora for-men. Andra plaster och vissa typer av keramik kan spricka, speciellt om små matmängder värms. Använd inte metallkärl.

PORSLIN – De flesta typer av porslin med undantag av porslin med metalldekor. Guld- eller silverdekor förstörs. Det finns också porslinsglasyrer som innehål-ler metall. Om du är osäker, testa enligt metoden som anges nedan.

GLAS – Allt glas passar bra utom kristall och visst färgat glas.

PLAST – Plastmuggar eller burkar kan du använda för att värma i men inte koka i. De flesta hushållsplaster tål inte mer än 90°C. Kontrollera vilken temperatur de tål.

LERGODS – Stengods och lergods går att använda. Den bruna lergrytan skall blötläggas som vanligt.

METALL – Metallkärl högre än 3 cm passar inte för matlagning i mikrovågsugnen. Mikrovågorna kan inte assera genom metall, så man får bara påverkan ovanifrån och resultatet blir därför inte bra.

Om metallkärl eller aluminiumfolie placeras för nära ugnens väggar kan detta ge upphov till gnist- bildningar och brännmärken kan uppstå. Tänk på att ta bort metallclips på tepåsar och brödförpackningar.

Tablas

150w ■	För upptining av färdiglagade maträtter. Sjudning av såser.
	För mjukgöring av smör, ost och glass. Upptining av skaldjur, kött och fisk.
460w ■	Tining och uppvärmning av bakverk.För tillagning av rätter som innehåller ägg och ost, samt grytor och försiktig uppvärmning.
650w ■	Tining och uppvärmning av bakverk.
800w	För snabb uppvärmning och tillagning av t.ex. fisk och grönsaker.För snabb uppvärmning av drycker och redan tillagad mat.

Så här testar du om ett kärl är lämpligt att använda i mikrovågsugnen

Kärl kan testas genom att man ställer det tomt mitt lugnen. Placera en kaffekopp med vatten bredvid och värm sedan på full effekt i en minut. Efteråt bör kärlet inte på något ställe ha blivit mer än handvarmt.

Det här kan du inte göra i mikrovågsugnen

• Baka jäsdegsbröd – det får ingen färg.
  • Grädda suffléer.
• Koka hela ägg med skal eller återuppvärma.
  • Använda vanlig stektermometer.
• Specialtermometer för mikrovågsugnar finns i handeln

Rengöring och skötsel.

• Använd inte ugnsrengöringsmedel eller andra frätande eller slipande rengöringsmedel. Torka ugnens utsi- da och insida med en mjuk och fuktad trasa, använd handdiskmedel om så behövs.
• Torka upp eventuell kondens som bildas i ugnen, vid tillagning, med en mjuk trasa eller t. ex. hushållspapper.

Om mikrovågsugnen inte fungerar

• Är ugnen ansluten till vägguttaget?
• Är säkringen (proppen) hel?
• Är luckan stängd?
  • Har du valt tillagningstid?
  • Har du tryckt på start?

Tekniska data

Utvändiga mått: Höjd	595 mm
Utvändiga mått: Bredd	325 mm
Utvändiga mått: Djup	390 mm
Ugnsutrymme: Höjd	305 mm
Ugnsutrymme: Bredd	280 mm
Ugnsutrymme: Djup	210 mm
Volym	20 litre
Spänning	230V, 50 Hz
Säkring	10 A
Anslutningseffekt	1200W
Mikrovågseffekt	800W
Vikt	17 kg

Installation

Placering

1. Ugnen skall placeras på en plan och stabil yta med god ventilation runt ugnen. Placera inte ugnen nära andra värmekällor, t ex spis eller värmeelement.
2. Blockera inte ugnens ventilationsöppningar. Då kan ugnen överhettas och automatiskt stängas av genom ett termiskt överhettningsskydd. Ugnen bör ha minst 3–5 cm fritt utrymme till närmaste vägg för att få tillräcklig ventilation. Fötterna får ej tas bort.

3. Tag bort eventuell förpackningsmaterial inifrån ugnen. Obs! avlägsna inte den skyddande plastfil-men på ugnsluckans insida. Den finns där för att skydda mot stänk och värme. Läs mer om hur du installerar den roterande glastall-riken och fästet för denna längre fram i instruktionsboken.

4. Torka ur ugnen invändigt och på luckans insida och tätningsytor med en fuktad trasa innan ugnen används.

Genom ugnens kompakta mått kan den placeras nästan var som helst på köksbänken, ett bord eller flyttas med till sommarhuset. Var alltid noga med att ugnen skall stå plant och på ett stabilt underlag. Se också till att ugnens fötter finns på plats för att ugnen skall få tillräcklig ventilation.

Elanslutning

Ugnen levereras med sladd och stickpropp för anslutning till ett separat 230 V 50 Hz, 10 A trög säkring och jordat vägguttag.

Kontrollera att ugnens spänning överensstämmer med vägguttagets spänning.

Mikrovågsugnar drar en mycket stor startström och måste därför anslutas till ett separat avsäkrat, jordat vägguttag. Andra större apparater som kyl, frys, spis, diskmaskin och dylikt får alltså inte anslutas på samma säkring. Om din bostad är utrustad med automatsäkringar, måste dessa klara motsvarande krav.

Mikrovågsugnen är försedd med sladd av special-utförande, som om den skadas, måste utbytas mot sladd av samma typ. Sådan sladd kan erhållas

från AB Elektroservice som även bör montera denna.

Om ugnen ansluts till vägguttaget med skarvsladd måste också denna sladd vara av jordat utförande.

Ansluts ugnen till ett icke jordat vägguttag finns risk för elektrisk chock, vilket kan leda till skada på person och/eller egendom.

Kontakta en fackman vid tveksamhet om ugnens elektriska anslutning

Weee

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Europa-Garanti

För denna apparat gäller Electrolux garanti i alla de länder som är förtecknade i slutet av denna beskrivning, under den period som anges i garantibeviset eller enligt respektive lands lagar. Om du flyttar från något av dessa länder till ett annat av de länder som är förtecknade nedan följer garantin med apparaten under följande förutsättningar:

- Garantin för apparaten börjar gälla från det datum då den inköptes vilket bevisas av ett gällande inköpsdokument som har utfärdats av försäljaren.

• Garantin gäller för samma period och i samma omfattning för material och arbete som gäller för denna typ av apparat eller produktgrupp i det land du har flyttat till.
• Garantin är personlig för den som köpte apparaten och kan inte överföras till en annan användare.
• Apparaten har installerats och använts enligt Electrolux instruktioner och att den har använts för hushållsbruk, dvs den har inte använts för kommersiella ändamål.
• Apparaten har installerats enligt alla gällande bestämmelser i det nya landet.

Bestämmelserna i denna Europa-garanti påverkar inte dina rättigheter enligt gällande lagar i respektive land.
