BRUKSANVISNING Vision M Flexit

Montering av hetten, fig. 5

Ta bort fettfiltere, fig. 2, side 3.

1. Säkerhetsanvisningar 13
2. Så använder du Vision och Elegant 14

2.1. Underhåll/rengöring 14
2.2. Byte av halogenlampor 15
2.3. Felsökning och service 15
2.4. Tekniska data 15

1. Montering 16

3.1. Vision M – tekniska data 16
3.2. Vision M – installation 16
3.3. Elegant M – tekniska data 18
3.4. Elegant M – installation 18

1. Överensstämmelseförsäkran CE 20

2. Produkt/miljödeklaration 20

Spiskåpor med integrerad fläkt/motor

Flexit har en serie spiskåpor med integrerad fläkt. Spiskåpans hastighetsreglerare styr fläktmotorn i flera steg. Den förbrukade luften blåses ut genom vägg eller över tak. För att garantera tillräcklig ventilation måste frisk luft tillföras utifrån genom ventiler i vägg, tak eller fönster. Alla modeller levereras färdiga med nätkabel för anslutning till 230 V.

Spiskåporna, som också kallas fläktar, Vision-M och Elegant-M är konstruerade för montering på vägg. Kåporna är försedda med Easy Clean motorenhet, halogenbelysning och metalltrådfilter. Styrningen har fem hastigheter och tidsstyrt ventilationssteg. Installation, drift och underhåll beskrivs i denna bruksanvisning.

Våra produkter utvecklas ständigt och vi förbehåller oss därför rätten till ändringar.

Vi reserverar oss också för eventuella tryckfel som kan uppstå.

För den här produkten gäller reklamationsrätt i enlighet med gällande försäljningsvillkor – under förutsättning att produkten används och underhålls korrekt. Filter är förbrukningsmaterial.

Symbolen på produkten visar att denna produkt inte får behandlas som hushållsavfall, utan den ska lämnas där man återvinner elektrisk och elektronisk utrustning.

Genom att sörja för korrekt avfallshantering av apparaten kommer du att bidra till att förebygga de negativa konsekvenserna för miljö och hälsa som felaktig hantering kan leda till. För närmare information om återvinning av denna produkt, var vänlig kontakta kommunen, renhållningsbolaget eller affären där du har köpt produkten.

Reklamation som beror på felaktig eller bristande montering ska riktas till ansvarigt monteringsföretag. Reklamationsrätten kan bortfalla vid felaktig användning eller grov försummelse av aggregatets underhåll.

Läs noga igenom denna bruks- och monteringsanvisning och särskilt säkerhetsanvisningarna innan du installerar och börjar använda produkten. Bevara bruksanvisningen för senare användning eller för den som eventuellt övertar produkten efter dig. Gör produkten strömlös innan all sorts rengöring och underhåll.

• Avledning av utblåsningsluften måste utföras i enlighet med gällande offentliga föreskrifter.
• Utblåsningsluften kan inte ledas in i rökkanaler som används för att avleda rökgaser från t.ex. gaskaminer, öppna spisar, vedugnar och oljekärl.
• Avståndet mellan spisen och produkten måste vara minst 50 cm. Om det är en gasspis ökas avståndet till 65 cm. Om gasspisens tillverkare rekommenderar en högre monteringshöjd måste du ta hänsyn till det.
• För att undvika faror ska fast installation, utbyte av kabel eller annan typ av anslutning utföras av en fackman.
• Det är inte tillåtet att flambera under utsugskåpan.
• Rummet måste ha tillräcklig ventilation när utsugskåpan

används samtidigt med produkter som använder annan energi än ström, t.ex. gasspisar, gaskaminer, öppna spisar, vedugnar och oljekärl.

- Produkten kan användas av barn från åtta år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller personer utan erfarenhet och kunskap om de informeras om hur produkten är avsedd att användas.

- Barn ska inte leka med produkten. Rengöring och underhåll av produkten ska inte utföras av barn utan tillsyn.

- Lättillgängliga delar av produkten kan bli varma i samband med matlagning.

- Risken för brandspridning ökar om utsugskåpan inte rengörs så ofta som rekommenderas.

2. Så använder du Vision och Elegant

Det är inte tillåtet att flambera under utsugskåpan.

Rummet måste ha tillräcklig ventilation när utsugskåpan används samtidigt med produkter som använder annan energi än ström, t.ex. gasspisar, gaskaminer, öppna spisar, vedugnar och oljekärl.

Produkten kan användas av barn från åtta år och personer med nedsatt mental, sensorisk eller fysisk förmåga, eller personer utan erfarenhet och kunskap om de informeras om hur produkten är avsedd att användas.

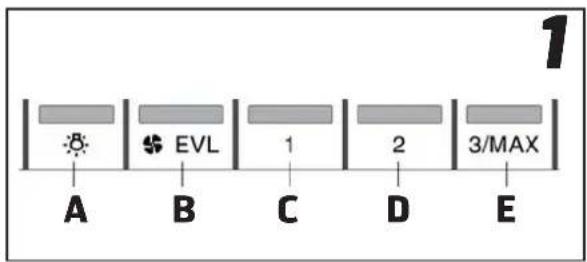

Funktion brytarpanel, figur 1

A – Belysning: Tryck en gång för arbetsbelysning, tryck en gång till för komfortbelysning.
B – Ventilationsposition: Fläkten kör i låg hastighet i 60 minuter eller tills brytaren trycks in.
C – Fläktmotor: Hastighet 1.
D – Fläktmotor: Hastighet 2.
E – Fläktmotor: Hastighet 3.

Om knappen E hålls intryckt i ca 2 sekunder ökar fläkten till hög hastighet. Efter 7 minuter går fläkten tillbaka till den tidigare inställningen.

Fläkten kan startas och stoppas med samtliga knappar.

Starta gärna fläkten före matlagning för att förhindra att os sprids i rummet. Anpassa fläkthastigheten till matlagningstypen. Låt gärna fläkten stå i ventilationsposition efter matlagning. Vid behov kan ventilationspositionen användas när ugnen är på eller efter maskindisk.

2.1. Underhåll/rengöring

Risken för brand ökar om spiskåpan inte rengörs så ofta som

rekommenderas.

- Fettfiltren ska rengöras minst varannan månad vid normal användning. Rengör oftare vid intensiv användning.

- Fläktens insida, sidogallren och fläkthjulen ska rengöras minst två gånger per år.

Fettfiltren, fläkthjulen och sidogallren tvättas i diskmaskin eller läggs i blöt i varmt vatten med diskmedel.

Övriga delar på fläkten torkas av med en fuktig trasa och ett milt diskmedel.

Se till att motorn och kontaktdelarna inte blir blöta.

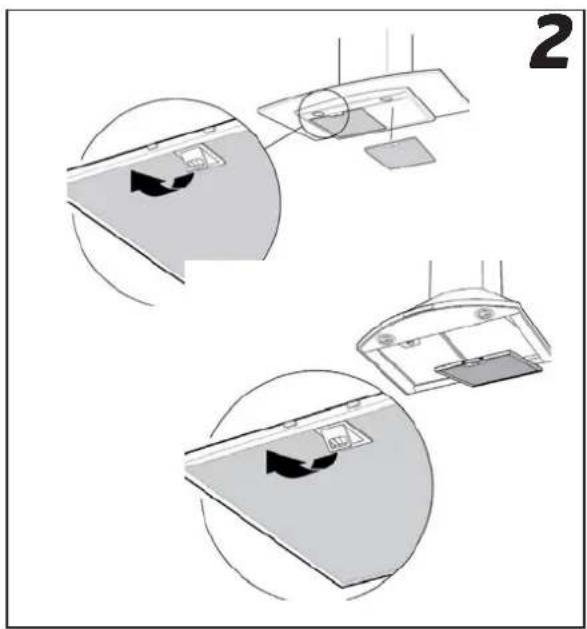

Du tar bort fettfiltren genom att öppna snäppfästena, figur 2. Hantera filtren varsamt så att de inte böjs. Sätt tillbaka filtren efter rengöring, och se till att de snäpper fast ordentligt.

Demontera motorenheten genom att ta loss strömkontakten på motorenhetens sida, figur 3. Vrid spärrhakarna, figur 4, som håller motorpaketet på plats. Dra ut enheten så att den lossnar från krokarna och därefter nedåt.

1 A B C D E E EVL 1 2 3/MAX

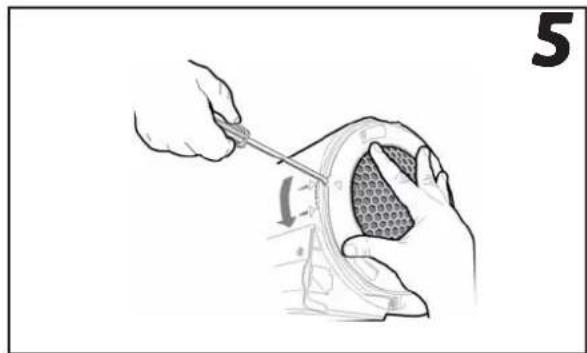

Ta loss sidogallren genom att lyfta upp den markerade haken med en skruvmejsel, och vrid gallren i pilens riktning, figur 5.

Ta loss fläkthjulen genom att pressa samman plasttapparna i hjulets mitt när du drar ut hjulen, figur 6.

Montera efter rengöring och torkning delarna i omvänd ordningsföljd. Kontrollera att delarna snäpper fast ordentligt och att strömkontakten och motorenheten sitter fast ordentligt.

Montera fettfiltren efter rengöring och torkning. Se till att de snäpper fast ordentligt.

2.2. Byte av halogenlampor

(Halogenlampa 12 V, 20 W, sockel G4) Figur 7

OBS! Risk för brandskador.

Stäng av spänningen till belysningen innan du byter lampa.

Lossa lampglaset genom att dra metallringen rakt ned för att komma åt lampan. Undvik direkt kontakt med lampan.

2.3. Felsökning och service

Kontrollera att den elektriska anslutningen är korrekt och att säkringen är hel. Pröva belysningen och samtliga steg för att se vad som inte fungerar.

Om problemet kvarstår, kontakta återförsäljaren.

2.4. Tekniska data

	Vision Elegant
Bredd 60/90 cm 60 cm
Motoreffekt 205 W	205 W
Hastigheter 3+intensiv+evl 3+intensiv+evl
Luftmängd 120–650 m ^3 /h 145–730 m ^3 /h
Ljudnivå 29–67 dB(A) 31–67 dB(A)
Osuppfångning* 95 % 95 %
Belysning	2 x 20 W halogen	2 x 20 W halogen
Märkspänning	230 V	230 V
Brytare	Elektronisk	Elektronisk
Kanalanslutning	∅160 (∅150/∅125)	∅150 (∅125)
Min/max takhöjd	235/252 cm	237/274 cm

* Osuppfångningen är mätt på hastighet 3 (inte intensiv).

Eftersom fläktarna drar mycket luft kan det på de högsta hastigheterna krävas forcerad luft, t.ex. genom att öppna dörrar och fönster.

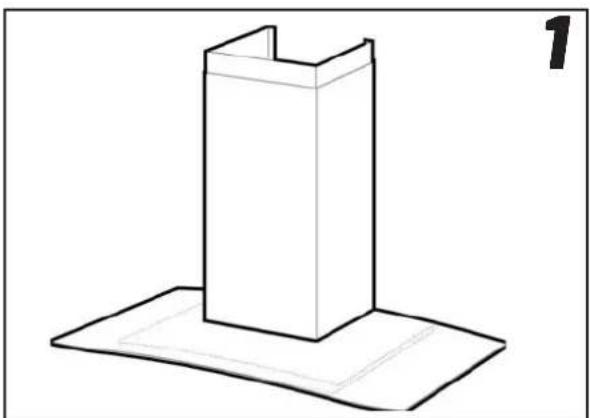

Avståndet mellan spisen och produkten måste vara minst 50 cm. Om det är en gasspis ökas avståndet till 65 cm. Om gasspisens tillverkare rekommenderar en högre monteringshöjd måste du ta hänsyn till det.

Avledning av utblåsningsluften ska utföras i enlighet med förordningar från ansvarig myndighet (Boverket). Utblåsningsluften får inte ledas in i rökkanal som används som avledning för rökgaser från t.ex. gas-/vedkamin, ved-/oljepanna eller liknande.

Medföljande installationskomponenter, figur 3

C 2 fästbeslag för övre skorstensdel

E 7 väggpluggar 5,5 x 35

F 7 skruvar 4,2 x 32

G 4 skruvar 2,9 x 9,5

H 2 skruvar B6 x 8

1 1 rasskydd

J 1 ventilationstejp

Montering av väggfästen, markering på väggen, figur 3.

OBS! Max avständ mellan käpans nedre kant och skorstenens övre kant är 980 mm. Vid montering med en förlängd övre skorstensdel, se måttangivelser för denna.

Markera en mittlinje A över spisen där spiskåpan ska monteras. Rita en vägrät referenslinje B 500/650 mm ovanför spisen. Placera det övre fästbeslaget för skorsten C på väggen i enlighet med figur 3. Markera beslagets skruvhål på väggen.

Placera det nedersta fästbeslaget för skorstenen C på väggen 185 mm nedanför det översta fästet och markera skruvhålen på väggen.

Markera skruvhålen för käpans upphängning D på väggen, figur 3.

Borra hål med diameter 3,5 mm mitt på samtliga markerade punkter. Skruva fast fästbeslagen för skorsten och käpa med skruvarna F (4,2 x 32 mm). Om du ska använda de medföljande pluggarna, borra hål med diameter 6 mm och placera pluggarna E i hålen. Kontrollera att de pluggar som används är avsedda för väggens material.

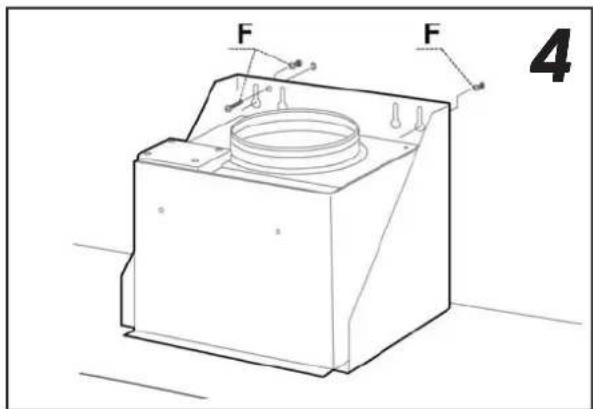

Innan käpan hängs upp ska du skruva fast två skruvar F i de förborrade hålen.

Häng upp käpan och justera den vägrätt. Lås fast med en skruv F.

Anslutning till utsugskanal.

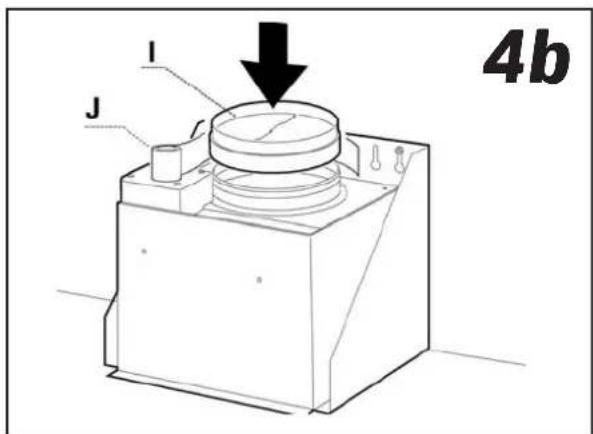

Placera och tejpa fast rasskyddet, figur 4b.

Anslut spiskåpan till kanal 160 mm i diameter. Om kanalen är mindre måste den medföljande reduktionen med diametern 125 eller 150 mm användas.

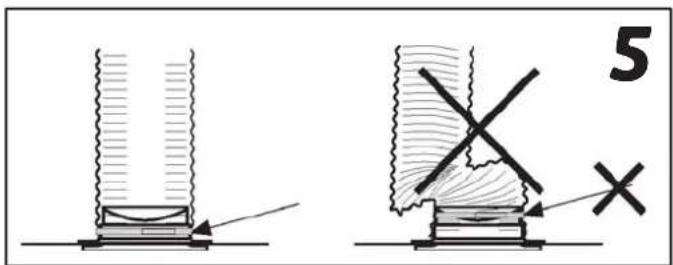

OBS! Vid montering av flexibel kanal måste denna vara rak närmast fläktanslutningen, figur 5.

Elektrisk installation

Spiskåpan levereras med nätkabel för anslutning till jordat vägguttag. Placera vägguttaget enligt figur 3. Vid montering med förlängd skorstensdel måste du ta hän-syn till detta vid placeringen av vägguttag.

Vägguttag ska vara tillgängliga efter installationen. Annan typ av anslutning eller byte av nätkabel ska utföras av utbildad elektriker.

OBS! Fläkten är utrustad med en elektronisk motorstyrning som efter anslutning genomför ett automatiskt självtest i ca 10 sekunder. Använd inte kontrollpanelen medan testet pågår.

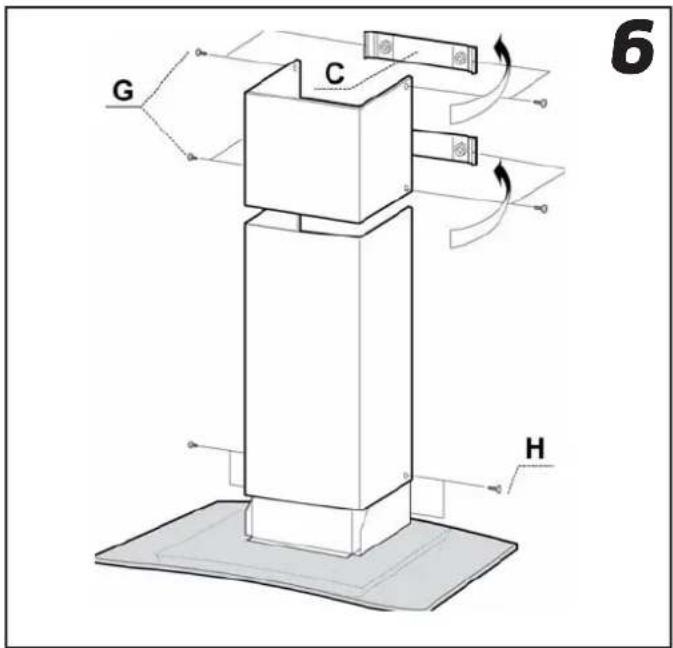

För försiktigt ut de två sidorna på den övre skorstensdelen och haka på dem på fästena C. Kontrollera att de sitter ordentligt. Fäst sidorna på väggfästena med fyra skruvar G (2,9 x 9,5).

Skorsten, nedre del.

För försiktigt ut de två sidorna på den nedre skorstensdelen och haka fast dem mellan den övre skorstensdelen och väggen. Kontrollera att de fastnar ordentligt.

Fäst den nedre skorstensdelens sidor på fläkten med två skruvar H (B6 x 8).

Installation ska utföras av auktoriserad hantverkare.

F F 4

4b I J

5 X

G C H 6

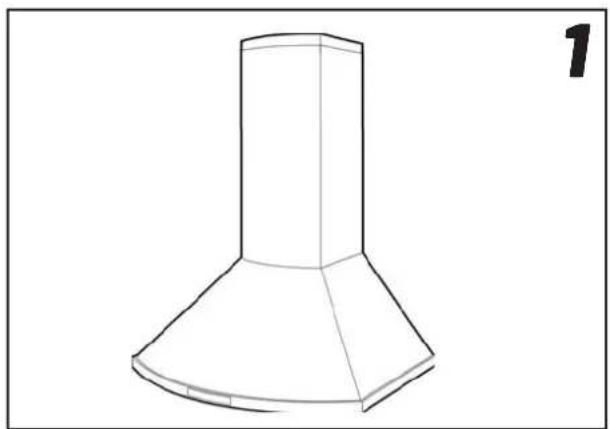

3.3. Elegant M – tekniska data

Mått: se figur 2

Elanslutning: 230 V jordat

Belysning: Halogenlampa 12 V, 20 W, sockel G4

3.4. Elegant M – installation

Avståndet mellan spisen och produkten måste vara minst 50 cm. Om det är en gasspis ökas avståndet till 65 cm. Om gasspisens tillverkare rekommenderar en högre monteringshöjd måste du ta hänsyn till det.

Avledning av utblåsningsluften ska utföras i enlighet med förordningar från ansvarig myndighet (Boverket). Utblåsningsluften får inte ledas in i rökkanal som används som avledning för rökgaser från t.ex. gas-/vedkamin, ved-/oljepanna eller liknande.

Medföljande installationskomponenter, figur 3

d 2 fästen för övre skorstensdel

e 7 väggpluggar

f 7 skruvar 4,5 x 32 TORX T25

g 6 skruvar 2,9 x 9,5 TORX T10

i 1 kallrasspjäll

j 1 tejp

Montering av väggfästen, markering på väggen,

figur 3.

OBS! Max avständ mellan käpans nedre kant och skorstenens övre kant är 1075 mm. Vid montering med en förlängd övre skorstensdel, se mättangivelser för denna.

Markera en mittlinje A över spisen där spiskåpan ska monteras. Rita en vågrät referenslinje B 500/650 mm ovanför spisen. Placera det övre fästbeslaget för skorsten d på väggen i enlighet med figur 3. Markera beslagets skruvhål på väggen. Placera det nedersta fästet för skorsten d på väggen 385 mm nedanför det översta fästet och markera skruvhålen på väggen. Markera skruvhålen för käpans upphängning C på väggen, figur 3.

Borra hål med diameter 2,8 mm mitt på samtliga markerade punkter. Skruva fast fästbeslagen för skorsten med skruvarna f (4,5 x 32 mm).

Om du ska använda de medföljande pluggarna, borra hål med diameter 5,5 mm och placera pluggarna e i hålen. Kontrollera att de pluggar som används är avsedda för väggens material.

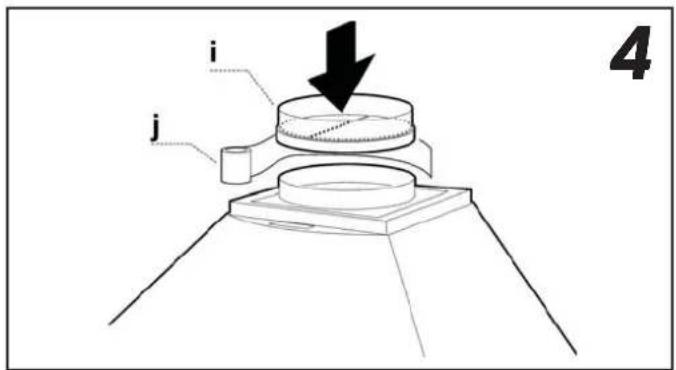

Trä på och tejpa fast backspjället enligt figur 4.

Ta bort fettfiltren, figur 2, sidan 3.

Ta ut motorenheten, figur 3 och 4, sidan 3.

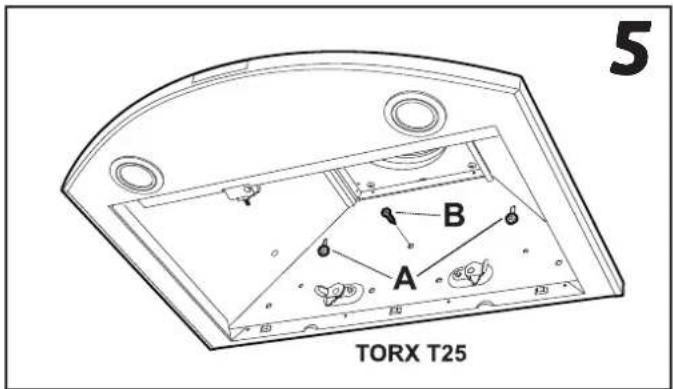

Innan käpan hängs upp ska du skruva i två skruvar f för nyckelhålsfästena så att de sticker ut några mm,

figur 5A.

Häng upp käpan i nyckelhålen.

Justera käpan vägrätt och dra åt skruvarna.

Lås fast kåpan med en skruv f, figur 5C.

Anslutning till utsugskanal.

Anslut spiskåpan till kanal 150 mm i diameter. Använd den medföljande reduktionsstussen om kanalen är 125 mm i diameter. Tejpa fast reduktionsstussen på backspjället. Om kanalens diameter är 160 mm så finns sådana övergångar som tillbehör.

OBS! Vid montering av flexibel kanal måste denna vara rak närmast fläktanslutningen, figur 6.

Elektrisk installation

Spiskåpan levereras med nätkabel för anslutning till jordat vägguttag. Placera vägguttaget enligt figur 3. Vid montering med förlängd skorstensdel måste du ta hän-syn till detta vid placeringen av vägguttag.

Vägguttag ska vara tillgängliga efter installationen. Annan typ av anslutning eller byte av nätkabel ska utföras av utbildad elektriker.

OBS! Fläkten är utrustad med en elektronisk motorstyrning som efter anslutning genomför ett automatiskt självtest i ca 10 sekunder. Använd inte kontrollpanelen medan testet pågår.

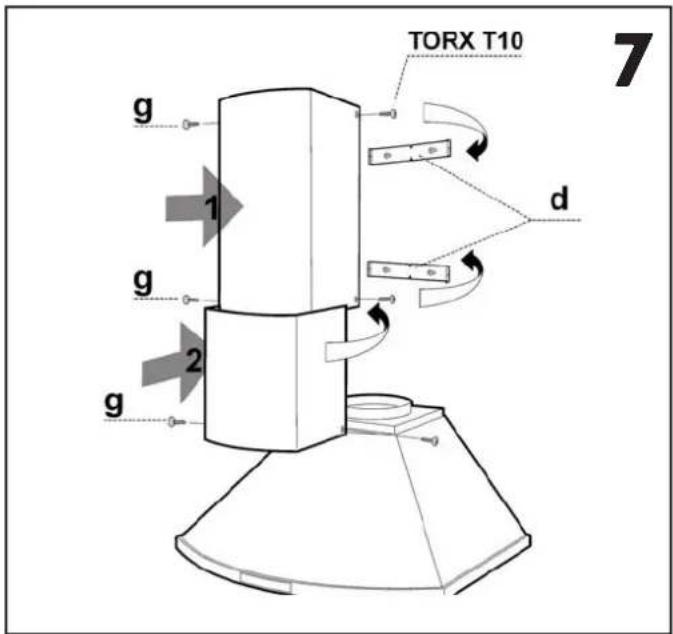

För försiktigt ut de två sidorna på den övre skorstensdelen och haka på dem på fästbeslagen d. Kontrollera att de sitter ordentligt. Fäst sidorna på väggbeslag med fyra skruvar g (2,9 x 9,5 TORX T10).

Skorsten, nedre del.

För försiktigt ut de två sidorna på den nedre skorstensdelen och haka fast dem mellan den övre skorstensdelen och väggen. Kontrollera att de fastnar ordentligt. Fäst sidorna på käpan med två skruvar g (2,9 x 9,5).

Installation ska utföras av auktoriserad hantverkare.

i j 4

TORX T25 5

6

TORX T10 g 1 g 2 g d 7

4. Överensstämmelseförsäkran CE

Denna försäkran bekräftar att produkten uppfyller kraven i följande direktiv/standarder:

2006/95 EG Lågspänningsdirektivet

2004/108/EG Elektromagnetisk kompatibilitet (EMC)

Tillverkare Franke Futurum AB, Box 9, 930 47 Byske, Sverige

Typ

Vision M/E/F

Elegant

M/E/F

Överensstämmer med följande standarder:

Säkerhetsstandard EN	60335-1:2002EN 60335-2-31:2003EN 50366:2003
EMC standard EN 550	4-1EN 55015EN 61000-3-2EN 61000-3-3EN 55014-2

Ekodesigndirektiv

Produkten uppfyller och är testad i enlighet med ekodesigndirektiv 66/2014.

5. Produkt/miljödeklaration

Produkt och produktion uppfyller gällande internationella miljökrav som WEEE och RoHS-direktivet.

EE-produkter

(elektriska och elektroniska produkter)

Flexit uppfyller avfallsförordningarna/EE-föreskriften genom medlemskap i följande återvinningsbolag:

- Renas AS för industrielektronik (t.ex. frånluftsfläktar, ventilationsaggregat)

- El-retur AS för vitvaruelektronik (t.ex. badrumsfläktar, köksfläktar)

EE-avfall får inte kasseras tillsammans med annat avfall, utan ska lämnas till återförsäljare eller anvisad plats för deponering/insamling.

EE-produkter är (från 2005) märkta med en överkryssad softunna och ingår i ett system för retur och återvinning. Kasserade produkter tas emot kostnadsfritt (se sidan 12).
