BRUKSANVISNING KKI 6441-90 T GRAM

Din spishäll från Gram kombinerar en mycket enkel användning med utmärkt effektivitet. När du har läst igenom instruktionerna kommer du inte att ha några svårigheter när du använder hällen.

Innan hällen förpackades och lämnade vår fabrik testades dess säkerhetsfunktioner noga.

Läs igenom bruksanvisningen noggrant innan du sätter på spishällen. Anvisningarna i manualen är ett skydd mot en felaktig användning av spishällen.

Spara bruksanvisningen och förvara den nära till hands.

Följ instruktionerna noga för att undvika olyckor.

Viktigt!

Använd inte häller forrär innan du har läst och förstått användarmanualen.

Spishällen är endast konstruerad för matlagning. All annan användning (t.ex. uppvärmning av rum) strider mot hållens avsedda användning och kan orsaka faror för användaren.

Tillverkaren förbehåller sig rätten att utföra sådana ändringar som inte påverkar hållens funktion.

INNEHÅLL

Allmän information....33
Säkerhetsinstruktioner....35
Beskrivning av hällen....40
Installation....44
Användning....48
Rengöring och skötsel....59
Felsökning....61
Specifikation....63

Obs. Hällen och dess åtkomliga delar blir varma under användning. Undgå att röra vid kokzonerna eftersom de kan vara heta. Låt inte barn under 8 år använda spisen utan vuxens uppsikt.

Spisen får inte användas av personer (inklusive barn under 8 år) med nedsatt fysisk, sensorisk eller mental förmåga, eller som saknar erfarenhet och kunskap om dess användning, utom om de övervakas eller har instruerats av den som ansvarar för deras säkerhet. Barn får inte leka med spishällen. Låt inte barn rengöra eller använda spisen utan att ha uppsikt över dem.

Obs. Ha alltid uppsikt över spisen om du lagar mat i olja eller fett, annars kan faror uppstå och det finns risk för eldsvåda.

Försök ALDRIG släcka elden med vatten. D'spisens kontakten från väggen och kväv lågorna med ett lock eller en brandfilt.

Obs. Brandrisk: Använd inte kokytan som förvaringsplats.

Obs. Om hällens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.

Lägg inte metallföremål som knivar, gafflar, skedar, och lock på hällens ovansida eftersom de kan bli heta. Spisen är inte avsedd att styras med hjälp av en extern timer eller en separat fjärrkontroll.

Stäng av spisen när du har använt den. Lita inte enbart på spisens funktion att känna av kokkärl.

Spisen är inte avsedd att styras med hjälp av en extern timer eller en separat fjärrkontroll.

Använd inte utrustning som rengör med ånga när du rengör spisen.

SÄKERHETSINSTRUKTIONER FÖR ANVÄNDNINGEN

• Läs igenom användarmanualen noga innan du använder hällen första gången. Instruktionerna säkerställer din säkerhet och förhindrar att hällen skadas.
• Om spishällen används i omedelbar närhet av en radio, TV eller någon annan apparat som sänder radiovågor bör du försäkra dig om att hållens touchsensorer fungerar korrekt.
• Hällen måste anslutas av en behörig installatör.
  • Installera inte hällen i närheten av kylen.
• Inredning som står bredvid hällen måste tåla temperaturer upp till 100 °C. Detta gäller faner, lister och ytor av plast, lim samt målning.
• Hällen får inte användas innan den är monterad i köksinredningen. Detta skyddar användaren mot att komma åt strömförande komponenter.
• Endast fackmän får utföra reparationer på spishällen. Felaktigt utförda reparationer kan innebära faror för användaren.
• Spishällen är inte ansluten till strömmen när kontakten är utdragen eller strömbrytaren är avstängd.
• Elkabelns kontakt måste vara åtkomlig när spishällen är installerad.
• Barn får inte leka med spishällen.
• Spishällen är inte avsedd att användas av personer (inklusive barn) med någon fysisk eller psykisk funktionsnedsättning eller av personer som saknar erfarenhet eller kännedom om hällen, utom under överinseende av, och i enlighet med instruktioner som lämnas av, personer som ansvarar för deras säkerhet.
• Personer med implantat för viktiga funktioner (t.ex. pacemaker, insulinpump eller hörapparat) måste försäkra sig om att hållen inte påverkar implantatens funktion (hällens frekvens är 20-50 kHz).
• När strömmen kopplas från raderas alla inställningar och indikationer. Var försiktig när strömmen slås till igen. Om kokzonerna är heta visas indikatorn „H” för restvärme. Första gången hällen ansluts till strömmen visas även barnlåset.
• Den integrerade indikatorn för restvärme används för att avgöra om hällen är igång och om den är varm.
• Om strömuttaget finns i närheten av kokzonerna måste du försäkra dig om att strömkabeln inte rör vid någon het yta.
• Lämna inte hällen obevakad om du lagar mat med olja eller fett, eftersom matlagning med olja eller fett kan innebära en brandrisk.
• Ställ inte plastkärl eller lägg aluminiumfolie på hällen. De smälter vid höga temperaturer och kan skada hållens ovansida.
• Socker eller sockerlösning, citronsyra, salt och plast får inte hamna på den heta kokzonen.
• Om socker eller plast råkar hamna på en het kokzon ska du inte stänga av hällen, skrapa bort sockret eller plasten med en vass skrapa. Skydda händerna mot brännskador.

SÄKERHETSINSTRUKTIONER FÖR ANVÄNDNINGEN

• Använd kastruller och stekpannor med en plan botten och utan skarpa kanter när du lagar mat på hällen, skarpa kanter kan orsaka permanenta skador på hållens ovansida.
• Induktionshällens ovansida är värmeresistent. Den är inte känslig för köld eller hetta.
• Undvik att tappa föremål på hällens ovansida. I vissa fall kan en slagpunkt, som när du tappar en kryddburk, orsaka att hällens yta spricker eller repas.
• Om en skada inträffar kan sjudande mat läcka in till strömförande delar genom det skadade området.
• Om hållens yta har spruckit ska du stänga av strömmen för att undvika risken för elstötar.
• Använd inte hällens ovansida som skärbräda eller arbetsyta.
• Lägg inte metallföremål som knivar, gafflar, skedar, lock eller aluminiumfolie på hållens ovansida eftersom de kan bli heta.
• Hällen får inte installeras ovanför en värmeapparat utan fläkt, ovanför en diskmaskin, kyl, frys eller tvättmaskin.
• Om spishällen har monterats i en kökssbänk kan föremål i kökskåpet under bänken värmas upp till höga temperaturer av luften som strömmar ut genom ventilationssystemet. Därför rekommenderar vi att en mellanvägg används (se fig. 2).
• Följ även anvisningarna för induktionsspisens rengöring och skötsel. Om används på ett felaktigt sätt kan garantin upphöra att gälla.

HUR MAN SPARAR ELEKTRICITET UPPACKNING

Att använda elektricitet på ett ansvarsfullt sätt är inte bara ekonomiskt, det skyddar även vår miljö. Så låt oss spara elektricitet! Så här går det till:

Spishällen har packats så att den skyddas mot transportskador. När du har packat upp hällen ska du avfallshantera allt förpackningsmaterial på ett miljösäkert sätt. Allt

använt förpackningsmaterial är miljövänligt. Det är 100 % återvinningsbart och märkt med en symbol som anger detta.

- Använd rätt sorts kokkärl.

Plana, tjockbottnade kokkärl kan spara upp till 1/3 av elförbrukningen. Tänk på att använda lock när du lagar maten, annars stiger elförbrukningen fyra gånger!

- Håll alltid kokzonerna och kokkärlens botten rena.

Smuts förhindrar att värmen överförs korrekt. Inbrända fläckar kan ofta bara tas bort med rengöringsmedel som är skadliga för miljön.

- Undvik att lyfta på locket i onödan för att se efter i grytan.

- Installera inte hällen i omedelbar närhet av din kyl/frys.

Viktigt! Håll barn på avständ från förpackningsmaterialet (påsar, frigolit, smådelar o.s.v.) när du packar upp hällen.

AVFALLSHANTERING

Märkningen betyder att hällen inte får slängas i hushållssoporna när den är uttjänt. Det är köparens ansvar att lämna in den på ett deponeringsställe för elektriskt och elektroniskt skrot. Information om återvinning kan

du få från lokala deponeringsställen, i butiker samt från lokala myndigheter. En korrekt hantering av elektriskt och elektroniskt skrot hjälper till att undvika miljö- och hälsorisker som orsakas av farliga komponenter och av en felaktig förvaring och hantering av dessa.

Beskrivning av KKI 6441-00 T, KKI 6441-90 T

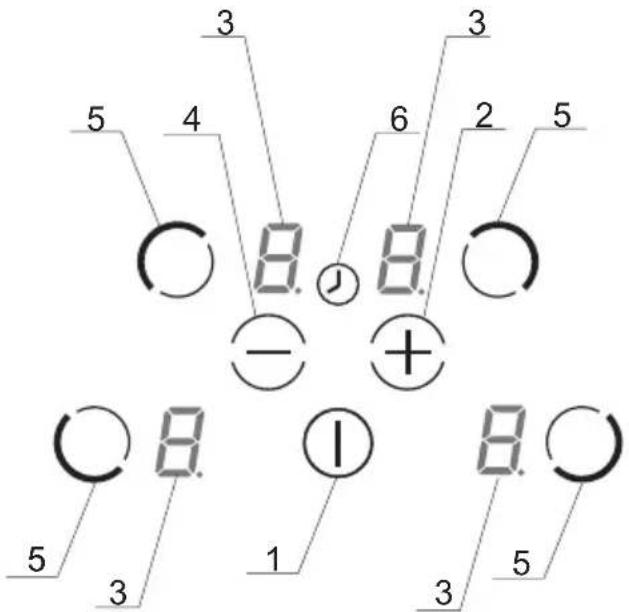

Kontrollpanel

1. Till/från sensor
2. Sensor för att öka värmen
3. Indikator för kokzon
4. Sensor för att minska värmen
5. Sensor för val ar kokzonen
6. Timer

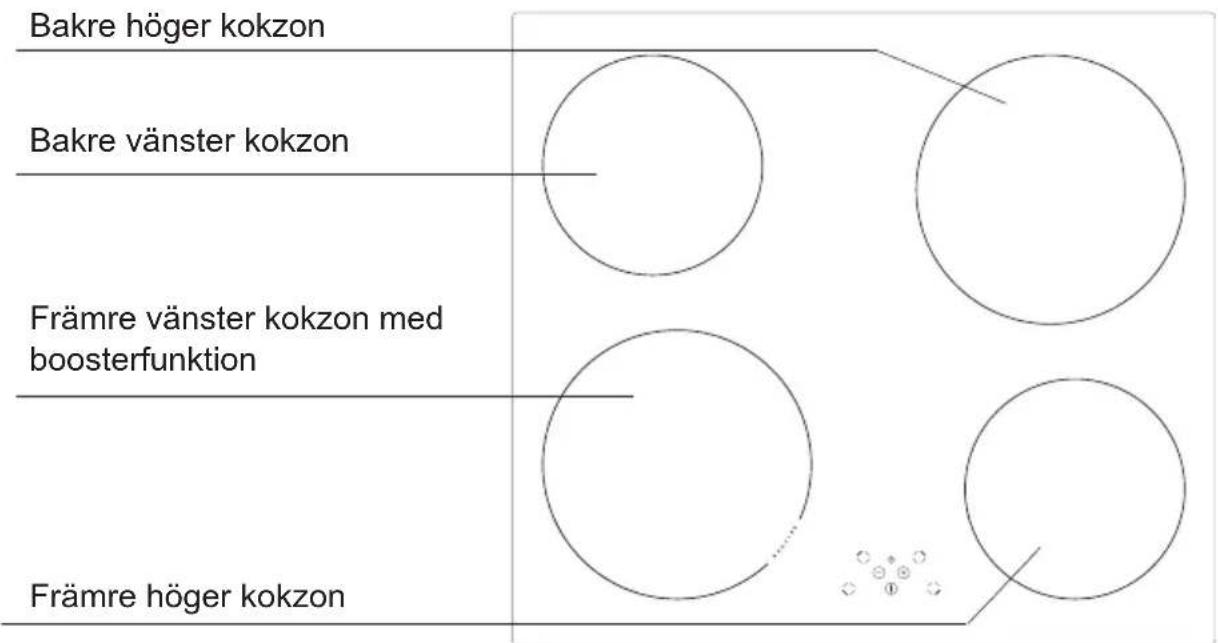

Beskrivning av KKI 6542-90 T

Bakre höger kokzon med boosterfunktion

Bakre vänster kokzon

Främre vänster kokzon med boosterfunktion

Främre höger kokzon

1. Till/från sensor
2. Sensor för att öka värmen
3. Indikator för kokzon
4. Sensor för att minska värmen
5. Sensor för att val ar kokzonen
6. Timer

Beskrivning av KKI 6544-90 T

Bakre höger kokzon med boosterfunktion

Bakre vänster kokzon med boosterfunktion

Främre vänster kokzon med boosterfunktion

Främre höger kokzon med boosterfunktion

1. Till/från sensor
2. Sensor för att öka värmen
3. Indikator för kokzon
4. Sensor för att minska värmen
5. Sensor för att val ar kokzonen
6. Timer

Beskrivning av KKI 7544-90 T

Bakre höger kokzon med boosterfunktion

Bakre vänster kokzon med boosterfunktion

Främre vänster kokzon med boosterfunktion

Främre höger kokzon med boosterfunktion

1. Till/från sensor
2. Sensor för att öka värmen
3. Indikator för kokzon
4. Sensor för att minska värmen
5. Sensor för att val ar kokzonen
6. Timer

Göra öppning i köksbänken

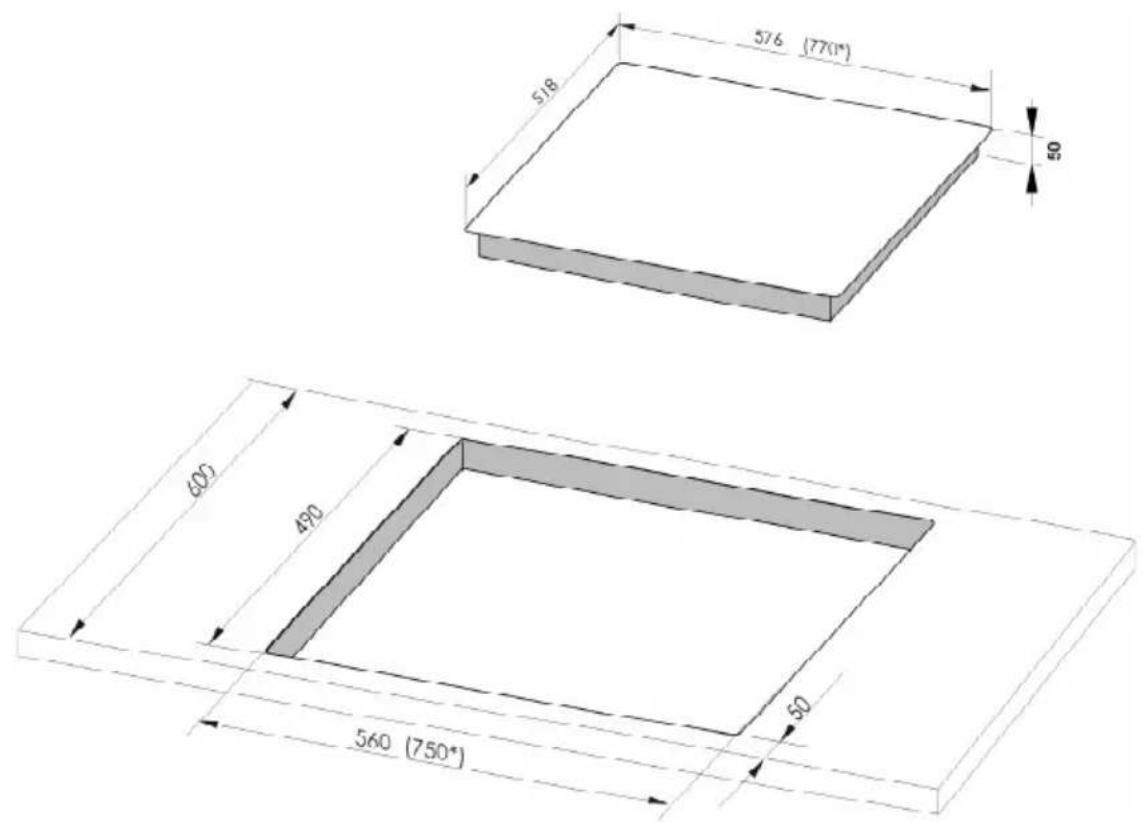

• Gör ett hål i bordsplattan enligt monteringsskissen (Bild A).
• Minimumavståndet från underkanten av den keramiska hällen (som ska vara fri från andra material) är 50 mm.
• Höjden på den monterade hällen är 50 mm.
• Om hällen är separerad med en horisontell skyddsplatta från resten av det fästande skåpet, måste mi ni ma la vständet mellan botten av hällen och skyd d splat tan vara minst 25 mm för att säkra bra lu ft cir ku la tion.
• I bakre delen av skyd d splat tan gör du ett kvadratiskt hål i vilket kanten är minst 80 mm lång (Bild C).
• Den keramiska kokplattan ansluts till elsystemet enligt bifogade kopplingsschema.
• Kabelarean ska vara den rätta för säkringen (avgörs av fackman).
• Rensa bänkskivan från damm, placera den keramiska hällen i hålet och tryck den hårt ner mot bord splat tan (Bild B).

Bild A

* KKI 7544-90 T

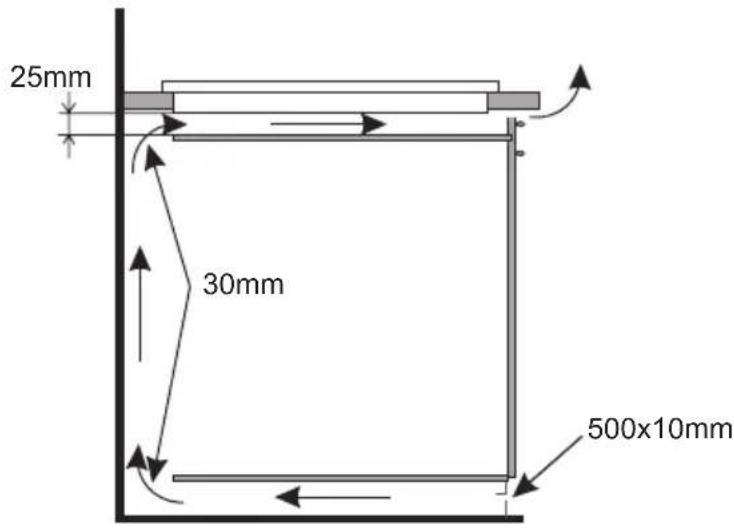

Bild B

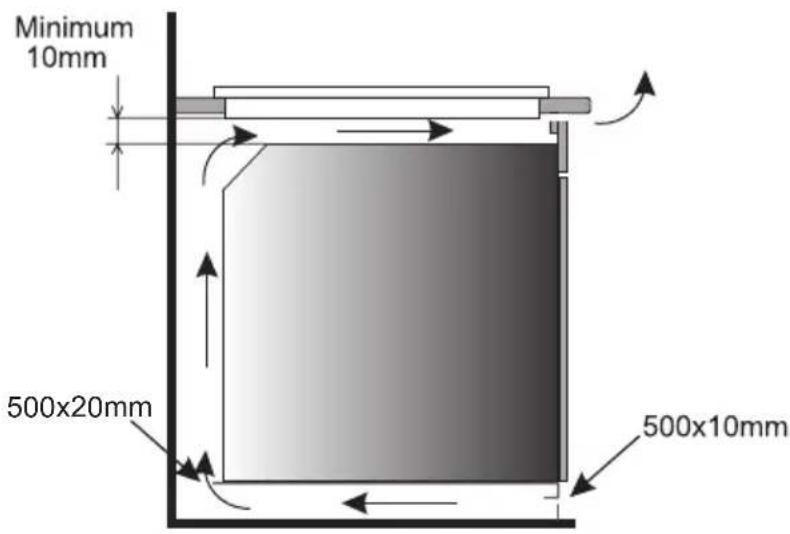

Bild C

Installera spishäll i köksskåp

Installera spishäll i köksbänk ovanför ugn med ventilation.

Hällen får inte installeras ovanför en ugn som saknar ventilation.

Strömanslutning

Viktigt!

Elanslutningen måste utföras av behörig elektriker. Gör inga ändringar i elektriska system.

Tips för elektrikern

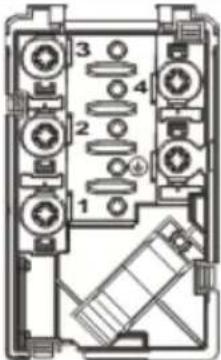

Hällen har ett terminalblock som gör att den kan anslutas på olika sätt, beroende på vilken typ av strömförsörjning som är tillgänglig.

Terminalblocket medger följande anslutningar:

• Enfas 230 V
  • Tvåfas 400 V 2N

Hällen kan anpassas till en specifik strömförsörjning genom att brygga lämplig terminal enlighet med elschemat.

Elschemat finns på hällens undersida. Du kommer åt terminalblocket genom att ta bort locket på hällens undersida. Kom ihåg att matcha elkabeln till anslutningstypen och till hållens märkeffekt.

Viktigt!

Kom ihåg att ansluta den neutrala kabeln till rätt uttag i terminalblocket, det är märkt med ⏚. Elsystemet som försörjer hällen med ström måste vara säkrat med en frånkopplingsanordning eller en strömbrytare för att stänga av strömmen vid fara.

Läs igenom informationen på märkskylten och i elschemat noga innan hällen ansluts.

VIKTIGT! Elektrikern måste lämna ett „intyg för hållens elektriska installation” till köparen (medföljer garantibeviset).

Om hällen ansluts på annat sätt en enligt elschemat kan den skadas.

ELSCHEMAViktigt! Värmekomponenterna fungerar vid 230 V.
		Viktigt! En skyddsledare måste anslutas till den terminal som är märkt med ⏚ för varje anslutning.		Rekom-menderad anslut-ningska-bel
1	För en enfasig 230 V anslutning med neutralkabel bryggas terminal 1-2, den neutrala kabeln ansluts till terminal 4 och skyddsledaren ⏚	1N~	OWY	3X 4 mm2
2*	För en tvåfasig 400/230 V anslut-ning med neutralkabel bryggas terminal 2-3, den neutrala kabeln ansluts till terminal 4 och skydd-sledaren till ⏚	2N~	OWY	4X2,5mm2
L1=R, L2=S, L3=T, N=anslutning med neutralkabel, ⏚terminal skyddsledare

* För ett inhemskt 3-fas 400/230 V elektriskt system ska den återstående kabeln anslutas till terminal: 3, som inte är ansluten till hållens interna elsystem.

Innan du använder hällen första gången

• Rengör först induktionshällen noga. Induktionshällen ska hanteras lika varsamt som en glasyta.
• Öppna ett fönster eftersom hällen kan avge en otrevlig lukt första gången den används.
• Följ alla säkerhetsanvisningar när du använder hällen.

Hur induktionshällens kokzoner fungerar

En elektrisk generator styr en spole som finns inuti hällen.

Spolen alstrar ett magnetfält som inducerar strömmar till kokkärlet när det har ställts på hällen.

Strömmarna gör att det är själva kokkärlet som värms upp medan hållens glasyta förblir kall.

För detta krävs att kokkärlen är ferromagnetiska, d.v.s. att de påverkas av magnetfält. Generell kan man säga att induktionstekniken har två fördelar:

• Det är bara kokkärlet som värms upp, vilket gör att användningen maximeras.
• Det förekommer ingen fördröjning av uppvärmningen eftersom maten börjar tillagas så snart kärlet placeras på hällen, och avslutas så snart kärlet tas bort.

Skyddsanordningar:

Om hällen har installerats och används korrekt krävs det sällan några säkerhetsanordningar.

Fläkt: Skyddar och kyler reglage och strömkomponenter. Den har två olika hastigheter och aktiveras automatiskt. Fläkten fortsätter att vara igång tills det elektroniska systemet är tillräckligt avkylt oavsett om spisen och kokzonerna har stängts av eller inte.

Temperaturgivare: Elkretsarnas temperatur övervakas kontinuerligt av en temperaturgivare. Om temperaturen stiger över en säker nivå kommer givaren att sänka inställningarna för kokzonens värme, eller stänga av kokzonerna som finns bredvid de överhettade elkretsarna.

Kokkärlsavkänning: Gör att hällen känner av om kokkärl har ställts på kokzonen. Små föremål som läggs på kokzonen (t.ex. sked, gaffel, ring m.m.) kommer inte att identifieras som kokkärl och hällen kommer inte att värmas upp.

Kokkärlsavkännare

Kokkärlsavkännaren är installerad i induktionshällen. Den gör att uppvärmningen startar automatiskt när en gryta eller stekpanna känns av på kokzonen, och avslutas när den tas bort. Detta spar på energin.

• När ett lämpligt kokkärl ställs på kokzonen visas värmeinställningen på displayen.
• För induktion krävs lämpliga kokkärl med ferromagnetisk botten (se tabellen på 51).

Om det inte finns något kokkärl på kokzonen, eller om kokkärlet är olämpligt, visas symbolen ⚫. Kokzonen kommer inte att fungera. Om inget kokkärl känns av inom 1 minuter stängs kokzonen av.

Använd touchsensorn för att stänga av en kokzon i stället för att bara ta bort kokkärlet.

Kokkärlsavkännaren är inte avsedd att användas i stället för en till-/från sensor.

Induktionshällen har elektroniska touch-sensorfält som styrs genom att du trycker på det markerade området med fingret.

Det hörs en ljudsignal varje gång du trycker på sensorfältet.

Var noga med att bara trycka på ett sensorfält i taget när du sätter på eller stänger av hällen, eller när du ändrar värmeinställningen. Om du trycker på två eller flera sensorfält samtidigt (med undantag för timer och barnlås) kommer hällen att ignorera styrsignalerna, den kan utlösa en felindikering om du trycker på sensorfälten för länge.

Stäng av kokzonen med sensorfälten när du är klar och lita inte bara på kokkärlsavkännaren.

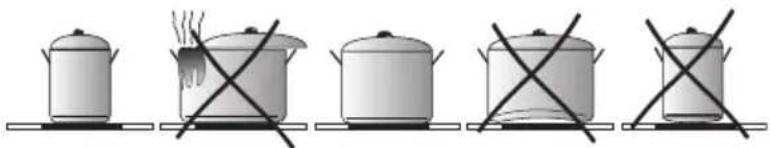

Att välja grytor och stekpannor för induktionshällen

• Använd bara kokkärl av hög kvalitet med en helt plan botten. Det förhindrar att kärlet överhettas på vissa ställen där mat sedan kan bränna fast. Grytor och stekpannor med tjocka stålväggar är bäst för en jämn värmeöverföring.
• Försäkra dig om att kärlets botten är torr. Detta gäller om du fyller på vatten i kärlet eller just har tagit fram det ur kylen. Var noga med att kärlets botten är helt torr innan du ställer kärlet på kokzonen. I annat fall kan hållens yta bli smutsig.
• Ett lock förhindrar att hettan försvinner ur kärlet, vilket gör att både tillagningstiden och energiförbrukningen minskar.

Energin överförs bäst om kärlet och kokzonens storlek matchar varandra.

Minsta och största möjliga diameter visas i nedanstående tabell och beror på det använda kokkärlets kvalitet.

Induktionskokzoner Induktionskokkärlets bottendiameter
Średnica (mm) Minsta (mm) Största (mm)
220 140 220
180 90 180

Om du använder ett kokkärl som är mindre än den minsta diametern kan det hända att hållen inte kommer att fungera.

Kärlets botten måste vara plan för bästa temperaturstyrning i induktionsmodulen.

Om botten buktar inåt, eller om det finns en stor logotyp från tillverkaren i kärlets botten, kommer det att påverka induktionsmodulens temperaturstyrning.

Det kan orsaka att kärlet överhettas.

Använd inte defekta kokkärl, exempelvis kokkärl vars botten har skadats p.g.a. överhettning.

Val ar kokkärl för induktionshäll

Kokkärlens märkning Se	att kokkärlen är märkta för användning på induktionshällar.
	Använd magnetiska kokkärl (emaljerat stål, rostfritt stål, gjutjärn). Det enklaste sättet att kontrollera om dina kokkärl är lämpliga är att göra „magnettestet”. Ta fram en (köks-) magnet och se om den fäster på kärlets botten.
Rostfria kokkärl Kärlet känns inte av
Aluminium Kärlet känns inte av
Gjutjärn Hög effektivitet
	Varning: Kärlet kan skada eller repa hällens ovansida.
Emaljerat stål Hög effektivitet
Glas Kärlet känns inte av
Porslin Kärlet känns inte av
Kokkärl med koppar-botten	Kärlet känns inte av

Kontrollpanel

• Så snart hällen har anslutits till strömmen kommer alla displayer att lysas upp en kort stund. Din induktionshäll är då klar att använda.
• Induktionshällen har elektroniska touch-sensorfält som styrs genom att du trycker på dem med fingret under minst 1 sekund.
• När du trycker på ett sensorfält bekräftas detta med en ljudsignal.

Ställ inte föremål på sensorfälten (det kan utlösa ett fel). Håll alltid sensorfälten rena.

Sätta på hällen

För att sätta igång hällen trycker du under minst 1 sekund på till/från sensorn (1). Alla displayer (3) visar siffran „0”.

Om inget av sensorfälten berörs inom 20 sekunder kommer hällen att stängas av.

Sätta på kokzoner

När du har startat hällen med till/från sensorn (1) väljer du kokzon (5) inom 20 sekunder.

1. När du har tryckt på ett sensorfält för val av kokzon (5) blir siffran „0” på den motsvarande indikatorn för värmeinställning upplyst.

2. Ställ in önskad värme genom att använda sensorfälten „+“ (2) eller „-“ (4).

Om inget av sensorfälten berörs inom 20 sekunder efter det att hållen har startats kommer kokzonen att stängas av.

En kokzon är aktiv när displayen visar en siffra eller en bokstav. Detta anger att kokzonen är klar att ställa in eller för att ändra värmen.

Välja kokzonens värmeinställning

När siffran „0“ på kokzonens display (3) lyser upp kan du börja ställa in värmen med hjälp av sensorfälten „+“ (2) eller „-” (4).

Stänga av kokzoner

• Kokzonen måste vara aktiv för att kunna stängas av. Displayen för värmeinställningar är upplyst.
• När du ska stänga av kokzonen trycker du på till/från sensorn eller trycker på sensorfältet för att minska värmen „-” (4) tills inställningen står på „0”.

Stänga av hällen

• Hällen är i funktion så länge minst en kokzon är igång.
• Tryck på till/från sensorn (1) för att stänga av hällen.

Om kokzonen fortfarande är varm kommer motsvarande display (3) att visa bokstaven „H“ för att ange restvärme.

Boosterfunktion „P“

Boosterfunktionen ökar ø 220 mm kokzonens nominella effekt från 2300 W till 3000 W, för ø 180 mm kokzonen från 1200 W till 1400W.

För att aktivera boosterfunktionen väljer du en kokzon, ställer in värmen på „9“ och trycker sedan på sensorfältet „+” (2) en gång till. Bokstaven „P“ visas på displayen.

När du vill avaktivera boosterfunktionen trycker du på sensorfältet „-” (4) för att sänka värmeinställningen eller lyfter av kokkärlet från kokzonen.

Boosterfunktionen för 220 mm kokzonen är begränsad till 5 minuter. När boosterfunktionen har avaktiverats forsätter kokzonen att fungera vid sin nominella effekt.

Boosterfunktionen kan aktiveras på nytt om hållens elektronikkretsar och induktionsspole inte är överhettade. Om kärlet lyfts av från kokzonen när boosterfunktionen är igång kommer den fortsatt att vara aktiv och nedräkningen fortsätter.

Boosterfunktionen stängs av automatiskt om hällens elektronikkretsar eller induktionsspole blir överhettade. Kokzonen är fortsatt igång med sin vanliga nominella effekt.

Två kokzoner är anordnade lodrätt och bildar ett par.

Om aktiveringen av boosterfunktionen innebär att den sammanlagda strömför- sörjningsgränsen för ett par överskrids, kommer värmeinställningen för den andra kokzonen att sänkas automatiskt.

Barnlås

Barnlåset förhindrar barnen att använda hällen på ett olämpligt sätt. Hällen kan användas när barnlåset har lästs upp.

Ställa in barnlåset

Du kan bara ställa in barnlåset när hällen är igång och ingen av kokzonerna eller timern är aktiva (alla displayer visar siffran „0“ och punkter blinkar).

För att ställa in barnlåset startar du hällen genom att trycka på till/från sensorn (1), sedan trycker du samtidigt på sensorfältet för val av den främre höger kokzonen (5) och på sensorfält (4), därefter trycker du på sensorfältet för val av den främre höger kokzonen (5) igen. Alla displayer visar bokstaven „L” (läst), vilket betyder att barnlåset är inställt. Om kokzonen fortfarande är varm kommer displayerna omväxlande visa bokstäverna „L” och „H”.

Barnlåset måste ställas in inom 10 sekunder och inga andra sensorfält än de som har beskrivits ovan får beröras. I annat fall är barnlåset inte inställt.

Barnlåsfunktionen förblir inställd tills den har lästs upp, även om spishällen har stängts av och sedan satts på igen. Barnlåset blir inte heller upplåst om hällen avskiljs från elnätet.

Låsa upp barnlåset bara för matlagning

Starta hällen genom att trycka på till/från sensorn (1), alla ‘displayer visar bokstaven „L” (läst). För att läsa upp trycker du samtidigt på sensorfältet för val av den främre höger kokzonen (5) och på sensorfält (4). Bokstäverna „L” som visas på kokzonernas displayer ersätts med siffran „0” och en blinkande punkt. Nu kan du använda kokzonerna. (Se avsnittet „Välja värmeinstäl- lning för kokzoner” för mer information.)

Låsa upp barnlåset

Starta hällen genom att trycka på till/från sensorn (1), alla ‘displayer visar bokstaven „L” (låst). För att låsa upp barnlåset trycker du samtidigt på sensorfältet för val av den främre höger kokzonen (5) och på sensorfält (4), därefter trycker du på sensorfältet för val av den främre högerkokzonen (3) igen. Hällen stängs av (alla displayer slocknar).

Barnlåset måste låsas upp inom 10 sekunder och inga andra sensorfält än de som har beskrivits ovan får beröras. I annat fall är barnlåset inte upplåst.

Om barnlåset har lästs upp på rätt sätt kommer siffran „0“ och en blinkande punkt att visas på alla displayer efter det att du har startat hällen med till/från sensorn (1). Om kokzonenerna fortfarande är varma kommer displayerna omväxlande visa bokstäverna „0“ och „H”.

Indikator för restvärme

När du har stängt av en kokzon kommer bokstaven „H” att visas för kokzonen i fråga, den varnar för att kokzonen fortfarande är varm!

Under den tiden ska du inte beröra kokzonen eftersom du kan riskera brännskador p.g.a. restvärmen! Ställ heller inga värmekänsliga föremål på kokzonen!

När indikatorn för restvärme slocknar kan du beröra kokzonen, men tänk på att den fortfarande kan vara varmare än den omgivande temperaturen.

Om det inte finns någon ström lyser inte indikatorn för restvärme.

Begränsa funktionstiden

Induktionshällen har en timer för varje kokzons funktionstid för att öka effektiviteten. Den maximala funktionstiden är inställd efter den senast valda värmeinställningen Om du inte ändrar värmeinställningen under en längre tid (se tabell), kommer kokzonen i fråga att stängas av automatiskt och restvärmeindikatorn aktiveras. Men du kan starta och använda separata kokzoner när du vill i enlighet med användaranvisningarna.

När värmeinställningen har stått på „9” i 30 minuter kommer den automatiskt att sänkas till „8”, men tillagningstiden kommer inte att ändras. Denna funktion är till för att spara energi.

Inställning av til-lagningsvärme	Maximal funk-tionstid (timmar)
	1,8
1 8,6
2 6,7
3 5,3
4 4,3
5 3,5
6 2,8
7 2,3
8	2
9 1,5
P - ∅ 180 1,5
P - ∅ 220 0,08

Timer

Timerfunktionen underlättar matlagningen genom att du kan ställa in tillagningstiden. Den kan också användas som äggklocka.

Ställa in timern

Timerfunktionen underlättar matlagningen genom att du kan ställa in tillagningstiden. Den kan också användas som äggklocka.

• Tryck på sensorfältet för val av kokzon (5) och välj en kokzon. Siffran „0“ kommer att lysas upp.
• Tryck på sensorfältet „+” (2) eller „-” (4) för att ställa in önskad värme från 1 till 9.
• Aktivera timern genom att samtidigt trycka på sensorfälten „+” (2) och „-” (4) inom 10 sekunder.
• Tryck på sensorfält „+” (2) eller „-” (4) för att ställa in önskad tillagningstid (01 till 99 minuter). En decimalpunkt kommer att visas på displayen för kokzonen i fråga för att ange att kokzonens funktion styrs med timern.

Timerns nedräkning kan ställas in separat för alla kokzoner.

Ändra inställningarna för timern (tillagningstid)

En programmerad timerinställning (tillagningstid) kan ändras när som helst.

• Tryck på sensorfältet för val av kokzon (5) och välj en kokzon. Displayen lyses upp.
• Den programmerade timerinställningen visas överst på displayen..
• Använd sensorfälten „+“ (2) eller „-“ (4) för att justera timerinställningen.

Kontrollera timerns nedräkning

Du kan se efter hur mycket av den inställda tiden som återstår när som helst genom att trycka på sensorfältet för val av kokzon (5) och sedan samtidigt trycka på sensorfälten „+” (2) och „-” (4).

Stoppa timern

En signal hörs när den inställda tiden har gått. Den tystas genom att du trycker på vilket som helst av sensorfälten. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Att stoppa timern innan inställd tid har gått ut:

• Tryck på sensorfältet för val av kokzon (5) och välj en kokzon. Displayen lyses upp.
• Tryck på sensorfält „+” (2) och „-” (4) för att aktivera timern.
• Tryck på sensorfält „-” (4) för att sänka tiden till „00”. Timerfunktionen stängs av och kokzonen fortsätter att fungera som vanligt tills du stänger av den själv.

Äggklocka

När ingen kokzon används kan timerfunktionen användas som en vanlig äggklocka.

Ställa in äggklocka

När hällen är avstängd:

• Starta hällen genom att trycka på till/från sensorn (1).
• Tryck samtidigt på sensorfälten „+” (2) och „-” (4) för att välja äggklockan.
• Använd sensorfälten „+“ (2) eller „-“ (4) för att justera äggklockans inställning.

Varmhållning

Varmhållningsfunktionen gör att du kan hålla maten varm på en kokzon. Den valda kokzonen är igång på låg värme. Kokzonens värmeinställning är automatiskt justerad så att matens temperatur konstant är 65 °C. Tack vare detta hålls matens varm så att den kan serveras utan att den fastnar i botten på kokkärlet. Den här funktionen kan också användas för att smälta smör eller choklad. För att varmhållningsfunktionen ska fungera bäst, ska du använda ett plant kokkärl. Det gör att givaren som finns i kokzonen korrekt kan mäta bottentemperaturen.

Varmhållningsfunktionen finns på alla kokzonerna.

Eftersom det finns en risk för att mikroorganismer bildas, rekommenderar vi att du inte håller maten varm för länge. Därför stängs också varmhållningsfunktionen av efter 2 timmar.

Varmhållningsinställningen är en extra värmeinställning som kan ställas in mellan „0“ och „1“. Den indikeras på displayen med bokstaven „U”.

Varmhållningsfunktionen aktiveras på samma sätt som beskrivs i avsnittet „Sätta på kokzoner”.

Varmhållningsfunktionen stängs av på samma sätt som beskrivs i avsnittet „Stänga av kokzoner”.

Stoppa äggklocka

En signal hörs när den inställda tiden har gått. Den tystas genom att du trycker på vilket som helst av sensorfälten. Om du inte trycker på något sensorfält kommer signalen att tystna efter 2 minuter.

Att stoppa timern innan inställd tid har gått ut:

• Tryck samtidigt på sensorfälten „+” (2) och „-” (4) för att välja äggklockan.
• Tryck på sensorfält „-” (4) för att sänka tiden till „00”.
• Äggklockan stannar.
• Äggklockans funktion påverkar inte hur kokzonerna fungerar.

Goda rutiner för rengöring och skötsel påverkar märkbart hållens felfria funktion.

När du rengör spishällen gäller samma principer som när du rengör glasytor. Du får aldrig använda slipande rengöringsmedel eller kau-stiksoda, skurpulver eller slipande hushållsdukar! Ång- eller högtryckstvätt får inte användas.

Rengöring efter varje användning

• Torka av lätta fläckar med en fuktig duk utan diskmedel. Om du använder diskmedel kan hållens yta få en blåaktig missfärgning. Dessa ihärdiga fläckar kan inte alltid tas bort omedelbart, även om du använder ett specialrengöringsmedel.
• Hårt sittande fläckar kan tas bort med en skrapa. Torka sedan av ytan med en fuktig duk.

Ta bort fläckar

• Ljusa, pärlemorfärgade fläckar (kvarvarande aluminium) kan tas bort från den kalla hällen med ett specialrengöringsmedel. Kalkrester (t.ex. när vatten förångats) kan tas bort med ättika eller med ett specialrengöringsmedel.
• Stäng inte av hällen när du ska ta bort socker, mat som innehåller socker, plast eller aluminiumfolie. Skrapa genast och noggrant bort resterna från kokzonen med hjälp av en vass skrapa. När de inbrända fläckarna är borta kan du stänga av hällen och rengöra den avkylda hällen med ett specialrengöringsmedel.

Använd inte avkalkningsmedel för att göra ren hällen.

Du kan köpa specialrengöringsmedel i snabb-köp, i butiker med vitvaror, på stormmarknader och i affärer med köksinredning. Skrapor kan köpas i gör-det-själv-affärer och i affärer med målartillbehör.

Applicera inte någon slags rengöring på en varm kokzon. Det är bäst att låta rengöringsmedlet torka och sedan torka med fuktig duk. Alla spår av rengöringsmedlet ska torkas rent med en fuktig duk innan hällen värms upp igen. Annars kan den bli rostig.

Garantin upphör att gälla om ovanstående anvisningar inte följs!

Viktigt!

Om hällens reglage inte fungerar av någon anledning ska du stänga av strömbrytaren eller ta bort säkringen och kontakta kundtjänsten.

Viktigt!

Om hällens kokyta spricker eller flisar sig ska du stänga hällen och dra ut kontakten. Skruva ur säkringen eller dra ut kontakten ur hällen. Vänd dig sedan till en reparatör eller professionell firma.

Regelbundna kontroller

Utöver vanlig rengöring och skötsel bör du

• regelbundet kontrollera touch-reglagen och de andra komponenterna. När garantitiden har gått ut bör du låta en behörig firma kontrollera hällen vart annat år,
  • reparera och identifiera problem,
• och göra regelbunden service av hällen.

Viktigt!

Alla reparationer och justeringar av hällen måste utföras av en kompetent fackman eller av behörig elektriker.

Om ett fel inträffar:

• stäng av hällen
• dra ut elkontakten
• Kontakt GRAM service

- Vissa mindre fel kan åtgärdas av användaren. Dessa finns listade i tabellen nedan. Kontrollera först i listan nedan innan du kontaktar GRAM service.

PROBLEM MÖJLIG ORSAK ÅTGÄRD
1.Hällen fungerar inte - ingen	ström -kontrollera säkringen, byt omproppen har gått
2.Sensorfälten svarar inte på beröring	- hällen är inte igång - sätt påhällen
	- sensorfälten har berörts för kort tid (mindre än 1 sekund)	- tryck på sensorfälten längre
	- flera sensorfält nedtryckta samtidigt	- tryck bara på ett sensorfält i taget (utom när en kokzon är avstängd)
3.Hällen svarar inte och piper kort	- barnlåset är aktivt - ta bort barnlåset
4.Hällen svarar inte och piper länge	- felaktig användning (fel sensorfält har berörts, eller sensorfälten har berörts för kort tid)	- anslut hällen igen
	- sensorfälten är övertäckta eller smutsiga	- avtäck eller rengör sensorfälten
5.Hällen stänger av sig själv -	inget sensorfält har berörts inom 10 sekunder efter det att hällen startades	- starta hällen och ställ in värme utan dröjsmål
	- sensorfälten är övertäckta eller smutsiga	- avtäck eller rengör sensorfälten
6.En separat kokzon stängs av och indikatorn för restvärme anger bostaven „H”	- begränsad tillagningstid - sätt på kokzonen igen
	- sensorfälten är övertäckta eller smutsiga	- avtäck eller rengör sensorfälten
	- elektroniska komponenter är överhettade
7. Indikatorn för restvärme är släckt även när kokzoner- na är varma	- strömavbrott eller hällen avskiljd från elnätet	- indikatorn för restvärme kommer att visas igen nästa gång hällen startas och stängs igen
8. Hällens ovansida har spruckit	Fara! Dra genast ut kontakten eller stäng av strömbrytaren. Kontakt GRAM service.
9. Om problemet kvarstår: Dra genast ut kontakten eller stäng av strömbrytaren (säkring). Kontakt GRAM service. Viktigt! Det är ditt ansvar att använda hällen på ett korrekt sätt och att se till att den är i gott skick. Om du tillkallar service p.g.a. att du har använt hällen på ett felaktigt sätt kommer du själv att få stå för kostnaderna även om garantitiden ännu inte har gått ut. Tillverkaren ansvarar inte för fel som har orsakats av att anvisningarna i användarmanualen inte har följts.
10. En induktionshäll avger ett surrande ljud.	Det är helt normalt. Det är en fläkt som är igång för att kyla inbyggd elektronik.
11. En induktionshäll avger väsande och visslande ljud.	Det är helt normalt. När du använder flera kokzoner på full effekt samtidigt avger hällen väsande och visslande ljud p.g.a. frekvenserna som används för att försörja spolarna.
12. E2 symbol visas	Induktionsspolen överhettad	- otillräcklig kylning, - säkerställ att induktionshällen är inbyggd enligt anvisningarna - kontrollera att kokkärlen motsvarar kraven i listan på sidan 50.

Märkspänning: 400V 2N\~50 Hz

Märkeffekt:

• Induktionskokzon :
• Induktionskokzon : ∅ 180 mm 1400 W
• Induktionskokzon : ∅ 220 mm 2300 W
• Kokzon med boosterfunktion: ∅ 220 mm 2300/3000 W
• Kokzon med boosterfunktion: ∅ 180 mm 1200/1400W

Dimensioner: 576 x 518 x 50;

Dimensioner: KKI 7544-90 T 770 x 518 x 50

Vikt: ca.10,5 kg; 15 kg

Motsvarar kraven i de europeiska standarderna SS-EN 60335-1; SS-EN 60335-2-6.
