KÄYTTÖOHJE KKI 6441-90 T GRAM

FI Käyttöohjeet....2

SE Bruksanvisning....33

Gram-liedessäsi poikkeuksellinen helppokäyttöisyys yhdistyy loistavaan tehokkuuteen. Kun olet lukenut ohjeet, lieden käyttö sujuu ongelmitta.

Ennen kuin liesi pakataan ja lähetetään tehtaasta, sen turvallisuus ja toiminnot testataan huolellisesti.

Pyydämme, että luet Käyttöoppaan tarkkaan, ennen kuin kytket virran laitteeseen. Varmista käyttöoppaan ohjeita noudattamalla, ettet käytä laitetta väärin.

Säilytä tämä Käyttöopas ja pidä se helposti saatavilla.

Ohjeita on noudatettava huolellisesti onnettomuuksien välttämiseksi.

Tärkeää!

Laitetta voidaan käyttää vasta, kun koko tämä opas on luettu ja ymmärretty.

Laite on tarkoitettu vain ruoan valmistukseen. Mikä tahansa muu käyttö (esim. hu-oneen lämmitys) on yhteensopimaton laitteen alkuperäisen tarkoituksen kanssa ja voi aiheuttaa käyttäjälle riskin.

Valmistaja varaa itselleen oikeuden tehdä muutoksia, jotka eivät vaikuta laitteen käyttöön.

SISÄLLYSLUETTELO

Perustiedot....2

Turvallisuusohjeet....4

Laitteen kuvaus....9

Asennus....13

Käyttö....17

Puhdistus ja hoito....28

Vianmääritys....30

Tekniset tiedot....32

Huomautus. Laite ja sen saatavilla olevat osat kuumenevat käytön aikana. Varo erityisesti kosketta-masta mitään kuumennuselementtejä, sillä ne voivat olla kuumia. Älä anna alle 8-vuotiaiden lasten käyttää laitetta ilman aikuisen valvontaa.

Tätä laitetta ei saa käyttää henkilöt (alle 8-vuotiaat mukaan lukien), joiden fyysiset, henkiset tai aisteihin liittyvät kyvyt on heikentyneet tai henkilöt, joilla ei ole kokemusta ja tietoa laitteen käytöstä, ellei heidän tu-rvallisuudestaan vastuussa oleva henkilö valvo heitä tai ole antanut heille opastusta heidän turvallisuude-staan. Varmista, että lapset eivät leiki laitteella. Älä anna lasten puhdistaa laitetta tai käyttää sitä ilman valvontaa.

Huomautus. Valvomaton rasvan tai öljyn keittämi- nen keittotasolla voi olla vaarallista ja siitä saattaa aiheutua tulipalo.

ÄLÄ KOSKAAN yritä sammuttaa tulta vedellä. Sammuta laite ja peitä liekki kannella tai syttymättömällä huovalla.

Huomautus. Tulipalon vaara: Älä säilytä mitään keittopinnalla.

Huomautus. Jos keittoalue on halkeillut, katkaise virta, jotta vältät sähköiskun vaaran.

Älä aseta keittopinnalle metalliesineitä, kuten veitsiä, haarukoita, lusikoita, kansia ja alumiinifoliota, sillä ne voivat kuumeta.

Sammuta laite aina virtapainikkeesta käytön jälkeen, äläkä turvaudu ainoastaan keittoastioiden tunnistustoimintoon.

Laitetta ei ole tarkoitettu käytettäväksi ulkoisen aja- stimen tai erillisen kaukosäätöjärjestelmän avulla.

Älä puhdista laitetta höyrypuhdistuslaitteella.

KÄYTÖN TURVALLISUUSOHJEET

• Lue koko käyttöohje huolellisesti ennen sähkölieden käyttöönottoa. Tämä varmistaa käyttäjäturvallisuuden ja estää laitteen vaurioitumisen.
• Jos induktioliettä käytetään radion, tv:n tai muun radiotaajuutta lähettävän laitteen läheisy-ydessä, varmista, että lieden kosketusanturin ohjaimet toimivat oikein.
• Pätevän asentajan on liitettävä liesi.
• Älä asenna laitetta jääkaapin lähelle.
• Kaluston, johon liesi asennetaan, on kestettävä 100 °C:n lämpötila. Tämä koskee muoveja, liimoja ja maaleja sisältäviä vanereita, reunoja ja pintoja.
• Laitetta voidaan käyttää vasta, kun se on asennettu keittiökalustoon. Tämä suojaa käyttäjää käytössä olevan osan vahingossa tapahtuvalta koskettamiselta.
• Vain asiantuntijat saavat tehdä sähkölaitteiden korjauksia. Virheelliset korjaukset voivat olla vaarallisia käyttäjälle.
• Laite ei ole liitettynä verkkovirtaan, kun sen pistoke ei ole pistorasiassa tai kun virta on katkaistu pääkatkaisimesta.
• Virtajohdon pistokkeen on oltava käytettävissä laitteen asentamisen jälkeen.
• Varmista, etteivät lapset leiki laitteella.
• Laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käyttöön, joiden fyysiset, henkiset tai aisteihin liittyvät kyvyt ovat alentuneet tai joilla ei ole kokemusta laitteesta tai jotka eivät tunne sitä, ellei tämä tapahdu heidän turvallisuudestaan vastaavien henkilöiden valvonnassa tai näiden heille antaman ohjauksen mukaisesti.
• Henkilöiden, joilla on elintoimintoja tukevia implanttilaitteita (esim. tahdistin, insuliinipumppu tai kuuloapuvälineitä), on varmistettava, että induktioliesi ei vaikuta näihin laitteisiin. Induktiolieden taajuus on 20 - 50 kHz).
• Virran katkaisminen poistaa kaikki asetukset ja lukemat. Virran palauttamisessa on noudatettava varovaisuutta. Jos keittoalueet ovat kuumia, näkyviin tulee jälkilämmön merkkivalo „H”. Myös lapsilukon avain tulee näkyviin samalla tavalla kuin silloin, kun laite liitettiin ensimmäistä kertaa.
• Sisäinen jälkilämmön merkkivalo näyttää, onko laite päällä ja onko se yhä kuuma.
• Jos pistorasia on lähellä keittoaluetta, varmista, että johto ei kosketa kuumia alueita.
• Jos käytät ruoan valmistuksessa öljyä ja rasvaa, älä jätä laitetta ilman valvontaa, sillä tähän liittyy tulipalon vaara.
• Älä käytä muovisäiliöitä ja alumiinifoliota. Ne sulavat korkeissa lämpötiloissa ja saattavat vahingoittaa keittopintaa.
• Älä anna kiinteän tai nestemäisen sokerin, sitruunahapon, suolan tai muovin joutua kuumalla keittoalueelle.
• Jos sokeria tai muovia vahingossa putoaa kuumalle keittoalueelle, älä kytke liettä pois päältä äläkä raaputa sokeria tai muovia terävällä kaapimella. Suojaa kädet palovammoilta ja muilta vammoilta.

KÄYTÖN TURVALLISUUSOHJEET

• Kun valmistat ruokaa induktioliedellä, käytä vain kattiloita ja pannuja, joissa on tasainen pohja ja joissa ei ole teräviä reunoja tai uria, sillä ne voivat naarmuttaa pysyvästi keitto-pintaa.
• Induktiolieden keittopinta kestää lämpösokin. Pinta ei ole herkkä kylmälle tai kuumalle.
• Vältä esineiden pudottamista keittopinnalle. Joissakin olosuhteissa terävät iskut, kuten putoava maustepullo, voivat johtaa keittopinnan halkeamiin tai murenemiseen.
• Jos tällainen vaurio tapahtuu, yli kiehuva ruoka voi joutua vaurioituneiden alueiden kautta induktiolieden toimiviin osiin.
• Jos keittoalue on halkeillut, katkaise virta, jotta vältät sähköiskun vaaran.
• Älä käytä keittopintaa leikkuulautana tai työpöytänä.
• Älä aseta keittopinnalle metalliesineitä, kuten veitsiä, haarukoita, lusikoita, kansia ja alumiinifoliota, sillä ne voivat kuumeta.
• Älä asenna liettä lämmittimen päälle ilman tuuletinta tai astianpesukoneen, jääkaapin, pakastimen tai pesukoneen yläpuolelle.
• Jos liesi on rakennettu keittiön työpöydälle, sen alapuolella olevassa kaapiss metalliset esineet voivat kuumeta korkeisiin lämpötiloihin lieden tuuletusjärjestelmästä virtaavan ilman vuoksi. Tämän vuoksi on suositeltavaa käyttää välilevyä (ks. kuva 2).
• Noudata induktiolieden hoito- ja puhdistusohjeita. Laitteen takuu mitätöityy, jos laitetta käytetään tai hoidetaan väärin.

SÄHKÖN SÄÄSTÄMINEN

Sähkön vastuullinen käyttö sekä säästää rahaa että suojelee ympäristöä. Joten säästetään sähköä! Näin se käy:

•Käytä oikeita keittoastioita.

Keittoastia, jossa on tasainen ja paksu pohja, säästää 1/3 sähköä. Muista peittää keittoastia kannella, muuten sähkön kulutus nousee nelinkertaiseksi!

- Pidä aina keittoalueet ja keittoastioiden pohjat puhtaina.

Lika estää oikean lämmönsiirron. Usein kiinni palaneet tahrat voidaan poistaa vain ympäristölle vaarallisilla aineilla.

- Vältä kannen tarpeetonta nostamista kattilaan katsomiseksi.

- Älä asenna liettä jääkaapin/pakastimen välittömään läheisyyteen.

Tämä lisää sähkönkulutusta tarpeettomasti.

PAKKAUKSEN PURKAMINEN

Laite on kuljetuksen aikana suojattu vaurioilta. Hävitä pakkauksen purkamisen jäl- keen kaikki pakkaustarvikkeet tavalla, joka ei aiheuta haittaa ympäristölle. Laitteen kaikki

pakkausmateriaalit ovat ympäristöystävällisiä. Ne voidaan kierrättää 100-prosenttisesti, ja niissä on tästä kertova asianmukainen symboli.

Tärkeää! Pidä pakkausmateriaali (pussit, styroksikappaleet jne.) poissa lasten ulottuvilta pakkauksen purkamisen aikana.

HÄVITTÄMINEN

Merkintä tarkoittaa, että laitetta ei saa käytön jälkeen hävittää kotitalousjätteen mukana. Käyttäjä on velvollinen toimittamaan sen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Kerääjät, kuten paikalliset keräyspisteet, kaupat ja paikalliset

viranomaiset, tarjoavat kierrätysmalleja. Käytettyjen sähkö- ja elektroniikkalaitteiden oikea käsittely auttaa välttämään ympäristö- ja terveysvaaroja, jotka johtuvat tällaisten tu- otteiden vaarallisten osien läsnäolosta sekä virheellisestä säilytyksestä ja käsittelystä.

KKI 6441-00 T, KKI 6441-90 T-lieden kuvaus

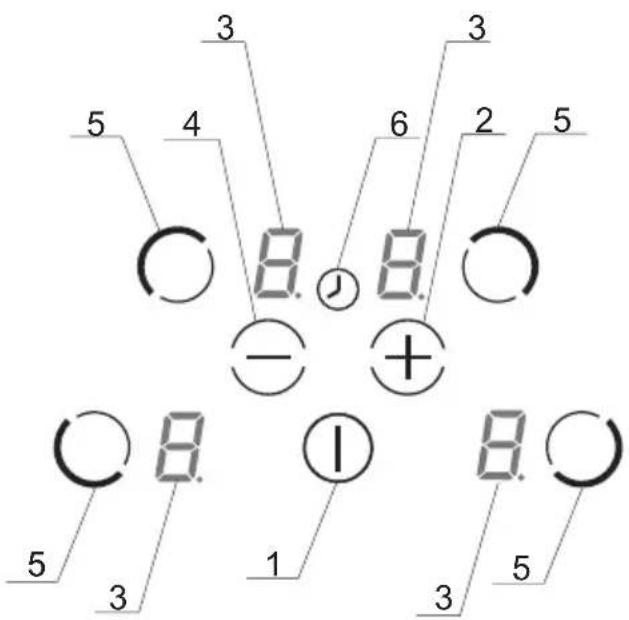

Ohjauspaneeli

1. On/off-anturikenttä
2. Suuremman lämpöasetuksen valitsin
3. Keittoalueen merkkivalo
4. Pienemmän lämpöasetuksen valitsin
5. Keittoalueen valitsinanturi
6. Ajastinnäyttö

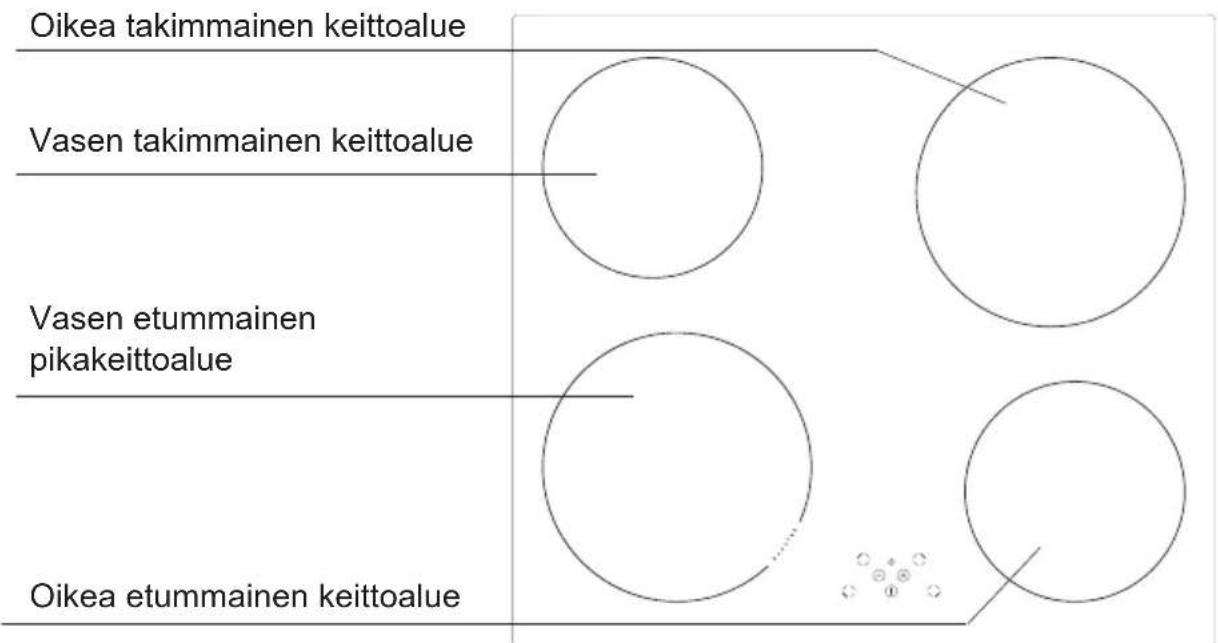

KKI 6542-90 T-lieden kuvaus

Oikea takimmainen pikakeittoalue

Vasen takimmainen keittoalue

Vasen etummainen pikakeittoalue

Oikea etummainen keittoalue

1. On/off-anturikenttä
2. Suuremman lämpöasetuksen valitsin
3. Keittoalueen merkkivalo
4. Pienemmän lämpöasetuksen valitsin
5. Keittoalueen valitsinanturi
6. Ajastinnäyttö

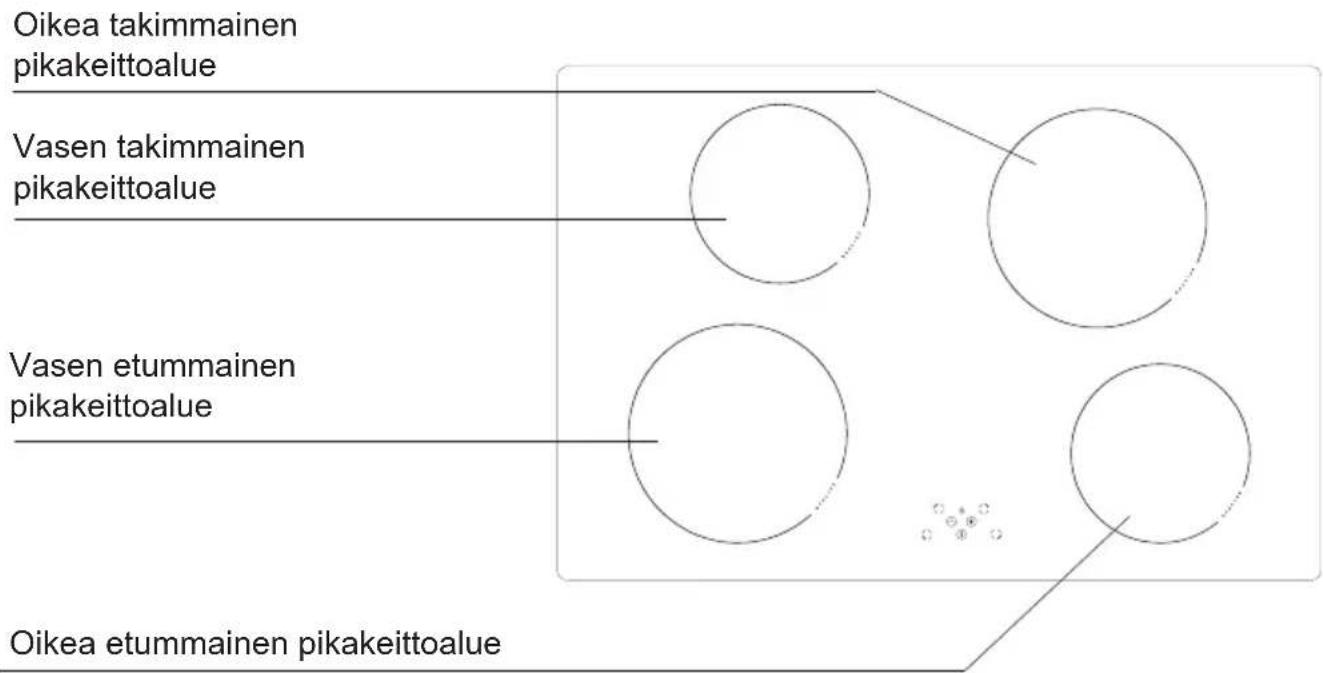

KKI 6544-90 T-lieden kuvaus

Oikea takimmainen pikakeittoalue

Vasen takimmainen pikakeittoalue

Vasen etummainen pikakeittoalue

Oikea etummainen pikakeittoalue

1. On/off-anturikenttä
2. Suuremman lämpöasetuksen valitsin
3. Keittoalueen merkkivalo
4. Pienemmän lämpöasetuksen valitsin
5. Keittoalueen valitsinanturi
6. Ajastinnäyttö

KKI 7544-90 T-lieden kuvaus

Ohjauspaneeli

1. On/off-anturikenttä
2. Suuremman lämpöasetuksen valitsin
3. Keittoalueen merkkivalo
4. Pienemmän lämpöasetuksen valitsin
5. Keittoalueen valitsinanturi
6. Ajastinnäyttö

Työtason syvennyksen teko

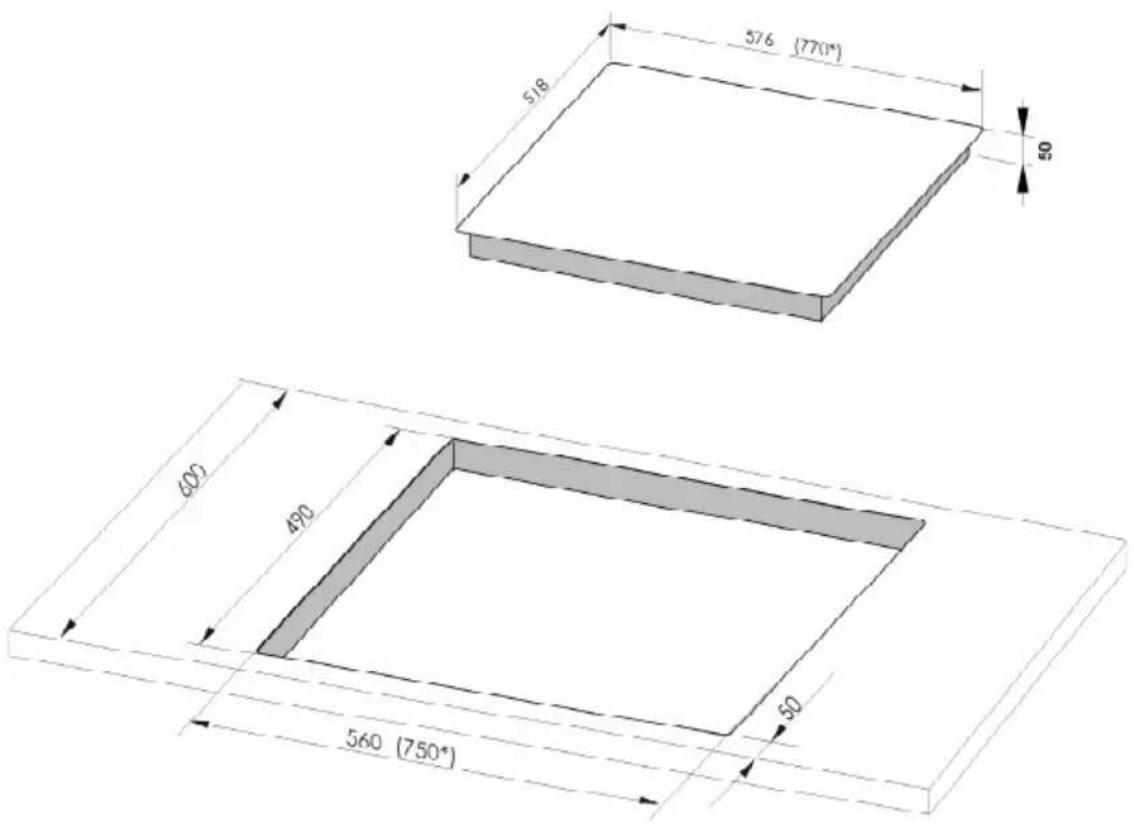

• Sahaa aukko pöytälevyyn. Katso mitat kuvasta A.
• Etäisyyden keittotasosta kaapin pystysuorassa oleviin osiin on oltava vähintään 50 mm.
  • Keittotason korkeus on 50 mm.
• Jos keittotason ja muiden kalusteiden väliin on asennettu vaakasuorassa oleva su oja le vy, on etäisyyden keittotason alapuolisen osan ja tämän suojalevyn välillä oltava vähintään 25 mm. Näin ilmanvaihtoa ei ole estetty.

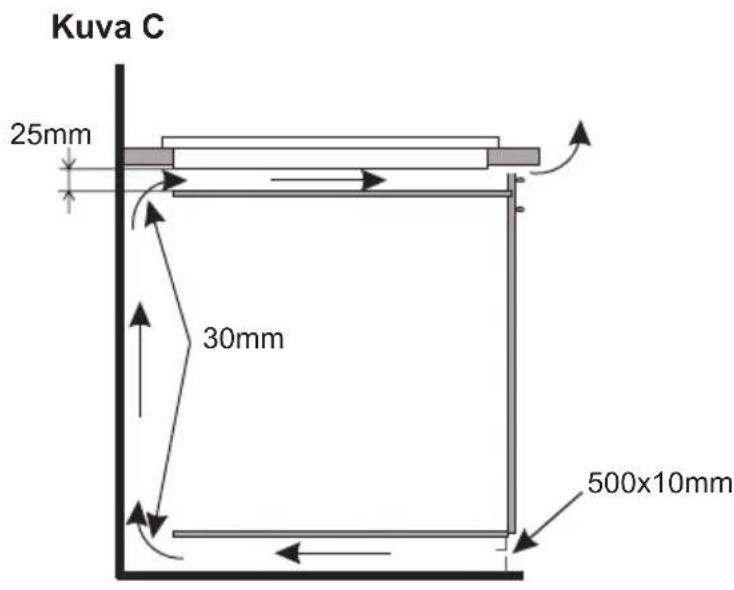

• Sahaas suojalevyn takaosaan vähintään 80 mm neliöaukko. Katso kuva C.
• Liitä keittotaso sähköverkkoon oheisen liitäntäkaavion mukaan.
• Johdon nimellisen läpimitan tulee olla sopiva keittotason tehoon (koulutetun am mat tihen kilön määriteltävä).
• Puhdista pöytälevy, pane keittotaso aukkoon, paina tiiviisti kiinni. Katso kuva B.

Kuva A

* KKI 7544-90 T

Kuva B

1. Pöytälevy
2. Tason tiiviste
3. Keraaminen keittotaso

Lieden asennus keittiökaapin työtasoon.

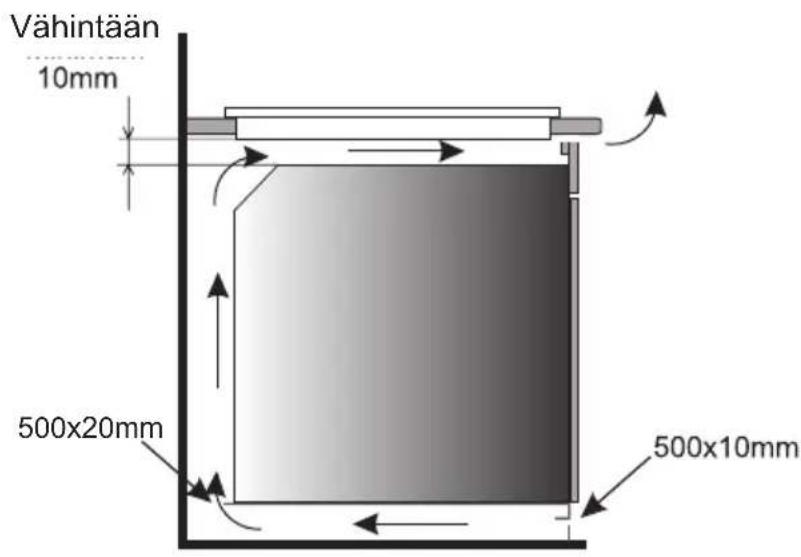

Lieden asennus keittiön työtaso-on tuulettimella varustetun uunin päälle.

Älä asenna liettä uunin päälle, ellei siihen liity tuuletinta.

Liittäminen verkkovirtaan

Tärkeää!

Asianmukaisesti koulutetun asentajan on tehtävä sähköliitäntä. Älä tee muutoksia laitteen sähköjärjestelmään.

Vihjeitä asentajalle

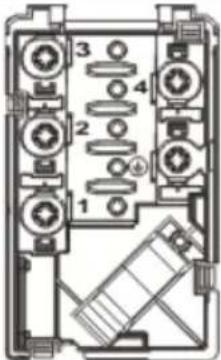

Liesi on varustettu pääterasialla, joka mahdollistaa erilaiset tietyn tyyppiselle virtalähteelle sopivat liitännät.

Pääterasia mahdollistaa seuraavat liitännät:

• Yksivaihe 230 V
• Kaksivaihe 400 V 2 N

Liesi voidaan mukauttaa tietyn tyyppiselle virtalähteelle silloittamalla sopivat päätteet johdotuskaavion mukaan.

Johdotuskaavio on lieden alapuolella. Pääterasiaan päästään käsiksi poistamalla lieden alapuolella oleva kansi. Muista sovittaa virtakaapeli liitännän tyyppiin ja lieden nimellistehoon.

Tärkeää!

Muista liittää neutraali johto oikeaan pääterasialukitsimeen, jonka merkkinä on Liedelle virtaa antava sähköjärjestelmä on suojattava oikein valitulla kytkentälaitteella tai virtakatkaisimella, joka mahdollistaa virran katkaisemisen hätätilanteessa.

Lue huolellisesti arvokilven ja johdotuskaavion tiedot, ennen kuin liität laitteen.

TÄRKEÄÄ! Asentaja on velvollinen antamaan käyttäjälle laitteen sähköliitäntäsertifikaatin (joka on takuukortin mukana).

Lieden liittäminen muulla kuin johdotuskaaviossa osoitetulla tavalla voi vahingoittaa liettä.

JOHDOTUSKAAVIOTärkeää! Lämmityselementit toimivat 230 V:n jännitteellä.
		Tärkeää! Kussakin liitännässä suojajohdin on liitettävä päätte-eseen, jonka merkkinä on [IMAGE]		Suositeltu liitäntäjoh-to
1	230 V:n yksivaiheliitäntään neutra-alilla johdolla päätteet 1 - 2 sillataan,neutraali johto liitetään päätteeseen4 ja suojajohto päätteeseen	1N~	OWY	3X 4 mm2
2*	400/230 V:n yksivaiheliitäntäänneutraalilla johdolla päätteet 2 - 3sillataan, neutraali johto liitetäänpäätteeseen 4 ja suojajohto päät-teeseen [IMAGE]	2N~	OWY	4X2,5mm2
L1=R, L2=S, L3=T, N=neutralä johtoliitäntä, [IMAGE]suojajohtopääte

* Liitä kotitalouden kolmivaiheista 400/230 V:n sähköjärjestelmää varten jäljellä oleva johto päätteeseen 3, jota ei ole liitetty lieden sisäiseen sähköjärjestelmään.

Ennen laitteen ensimmäistä käyttöä

• Puhdista ensin induktioliesi perusteellisesti. Induktioliettä on kohdeltava yhtä varovasti kuin lasipintaa.
• Kytke huoneen tuuletin päälle tai avaa ikkuna, sillä laitteesta voi tulla epämiellyttävää hajua ensimmäisen käytön aikana.
• Käytä laitetta noudattaen kaikkia turvallisuusohjeita.

Induktiokeittoalueen käyttöperiaate

Sähköinen oskillaattori antaa energiaa laitteen sisään sijoitetulle käämille. Käämi tuottaa magneettisen kentän, joka aiheuttaa kattilassa pyörteitä, kun se asetetaan lieden päälle.

Pyörteet muodostavat kattilan todelliset lämmön välittäjät, kun taas lieden lasipinta pysyy viileänä.

Tämä edellyttää kattiloita, joiden pohja on ferromagneettinen eli altis magneettisille kentille. Induktioteknologialla on yleisesti ottaen kaksi etua:

• Lämpö on vain kattilan säteilemä ja sen käyttö on maksimoitua.
• Ei ole lämpõhitautta, sillä keittäminen alkaa heti, kun kattila asetetaan liedelle, ja se päättyy heti, kun kattila otetaan pois.

Suojalaite:

Jos liesi asennetaan oikein ja sitä käytetään oikein, tarvitaan harvoin suojalaitteita.

Tuuletin: Suojaa ja viilentää ohjaimia ja virtakomponentteja. Se voi toimia kahdella eri no-peudella, ja se aktivoituu automaattisesti. Tuuletin toimii, kunnes elektroninen järjestelmä on jäähtynyt. Näin tapahtuu siitä riippumatta, onko laite tai sen keittoalueet kytketty päälle tai sammutettu.

Lämpötila-anturi: Lämpötila-anturi valvoo jatkuvasti sähköpiirien lämpötilaa. Jos lämpötila nousee turvallisen tason yläpuolelle, suojausjärjestelmä pienentää keittoalueen lämpöasetusta tai sulkee ylikuumenneiden sähköpiirien vieressä olevat keittoalueet.

Pannun tunnistus: mahdollistaa sen, että liesi tunnistaa keittoalueella asetetun pannun. Keittoalueelle asetettuja pieniä esineitä (esim. lusikka, veitsi, sormus) ei tunnisteta pannuiksi, eikä liesi toimi.

Pannun tunnistin

Induktioliesiin on asennettu pannun tunnistin. Pannun tunnistin aloittaa kuumen automaattisesti, kun pannu on havaittu keittoalueella, ja lopettaa kuumennuksen, kun se otetaan pois. Tämä auttaa säästämään sähköä.

• Kun sopiva pannu asetetaan keittoalueelle, näyttö näyttää lämpöasetuksen.
• Induktio edellyttää sopivan keittoastiaston käyttöä ferromagneettisen alustan kanssa (ks. taulukko sivulla 20).

Jos pannua ei aseteta keittoalueella tai pannu on sopimaton, näkyviin tulee symboli. Keittoalue ei toimi. Jos pannun tunnistus ei tapahdu 10 minuutissa, keittoalue kytkeytyy pois päältä.

Kytke keittoalue pois päältä mieluummin kosketusohjatun anturikentän avulla kuin poistamalla pannu.

Pannun tunnistin ei toimi samalla tavalla kuin on/off-anturi.

Induktioliesi on varustettu sähköisillä kosketusanturikentillä, jotka toimivat niin, että valittua aluetta kosketetaan sormella.

Aina kun jotakin anturikenttää kosketetaan, kuuluu äänimerkki.

Kun laitteen virta kytketään päälle tai katkaistaan tai lämpöasetusta muutetaan, on muistettava koskettaa vain yhtä anturikenttää kerralla. Kun kahta tai useampaa anturikenttää kosketetaan samaan aikaan (ajastinta ja lapsilukkoa lukuun ottamatta), laite ohittaa ohjaussignaalit ja saattaa laukaista vikailmoituksen, jos anturikenttiä kosketetaan kauan.

Kun lopetat ruoan valmistuksen, katkaise keittoalueen virta koskettamalla ohjauksen anturikenttiä äläkä luota vain pannun tunnistimeen.

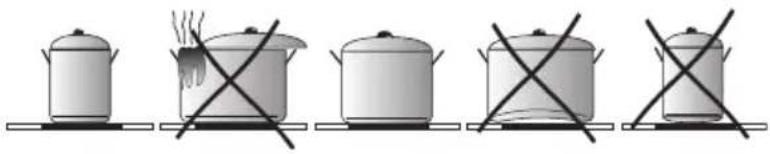

Induktiokeittoastioiden valinta

• Käytä aina korkealaatuisia keittoastioita, joissa on täysin tasainen pohja. Tämä estää paikallisen ylikuumenemisen, joka voi aiheuttaa ruoan pohjaan palamisen valmistuksen aikana. Lämpö jakautuu parhaiten kattiloissa ja pannuissa, joissa on paksut terässeinämät.
• Varmista, että keittoastian pohja on kuiva, kun täytät kattilan tai kun kattila otetaan jääkaapista. Varmista, että pohja on täysin kuiva, ennen kuin laitat sen keittoalueelle. Tämä on tarpeen lieden pinnan likaantumisen estämiseksi.
• Kansi estää lämmön karkaamisen ja vähentää siten ruoan valmistusaikaa ja energian kulutusta.

Energia siirtyy parhaiten, kun keittoastian koko vastaa keittoalueen kokoa.

Pienimmät ja suurimmat mahdolliset halkaisijat näkyvät seuraavasta taulukosta ja riippuvat käytettyjen keittoastioiden laadusta.

Induktiokeittoalue Induktiokeittoastian pohjan halkaisija
Halkaisija (mm) Vähintään (mm) Enintään (mm)
220 140 220
180 90 180

Kun käytät vähimmäishalkaisijaa pienempää keittoastiaa, induktioliesi ei ehkä toimi.

Keittoastian pohjan on oltava tasainen, jotta induktiomoduuli voi hallita lämpöä optimaalisesti.

Kovera pohja tai valmistajan logokaiverrus voi häiritä lämpötilainduktion hal- lintaa ja aiheuttaa kattilan tai pannun ylikuumenemisen.

Älä käytä vaurioituneita keittoastioita, joissa on esimerkiksi vääntynyt pohja, sillä ne voivat aiheuttaa liiallista lämmön muodostumista.

Induktiokeittoalueen keittoastioiden valinta

Keittoastioiden mer-kintä	Tarkista, onko keittoastiassa merkintä, jonka mukaan se soveltuu induktiokäyt-töön.
	Käytä magneettisia keittoastioita (emaloitua terästä, ruostumatonta ferriittiterästä, valurautaa). Helpoin tapa selvittää, onko keittoastia soveltuva, on tehdä magneettitesti. Tarkista tavallisella magneetilla, tarttu-uko se keittoastian pohjaan.
Ruostumaton teräs Liesi ei tunnista keittoastiaa
		Poikkeuksena ferromagneettiset teräskeittoastiat
Alumiini Liesi ei tunnista keittoastiaa
Valurauta Suuri tehokkuus
	Varoitus: Keittoastia voi naarmuttaa lieden pintaa
Emaloitu teräs Suuri tehokkuus
		Suositellaan keittoastiaa, jossa on tasainen, paksu ja sileä pohja
Lasi Liesi ei tunnista keittoastiaa
Posliini Liesi ei tunnista keittoastiaa
Keittoastiat, joissa on kuparipohja	Liesi ei tunnista keittoastiaa

Ohjauspaneeli

• Kaikki laitteen näytöt syttyvät lyhyeksi aikaa heti, kun laite liitetään verkl Induktioliesi on tämän jälkeen käyttövalmis.
• Induktioliesi on varustettu sähköisillä kosketusanturikentillä, jotka toimivat niin, että valittua aluetta kosketetaan sormella vähintään 1 sekunnin ajan.
• Anturikentän koskettamiseen liittyy hyväksyvä äänimerkki.

Anturikenttien päälle ei pidä asettaa mitään esineitä (tämä voi aiheuttaa virheen). Kosketusanturikentät on aina pidettävä puhtaina.

Laitteen kytkeminen päälle.

Voit kytkeä laitteen päälle koskettamalla ja pitämällä painettuna on/off-anturikenttää (1) vähintään 1 sekunnin ajan. Kaikki näytöt (3) näyttävät numeron „0”.

Jos mitään anturikentistä ei kosketeta 20 sekuntiin, laite kytkeytyy pois päältä.

Keittoalueiden kytkeminen päälle

Kun laite on kytketty päälle on/off-anturikentän (1) avulla, valitse keittoalue (5) seuraavan 20 sekunnin kuluessa.

1. Kun keittoalueen valinnan anturikenttää (5) kosketetaan, vastaavan lämpöasetusnäytön numero „0” muuttuu kirkkaaksi.
2. Aseta haluttu lämpöasetus anturikentällä „+” (2) tai „-” (4).

Jos mitään anturikenttää ei kosketeta 20 sekunnin kuluessa, keittoalue kytkeytyy pois päältä.

Keittoalue on aktiivinen, kun näytössä näkyy numero tai kirjain. Tämä osoittaa, että keittoalue on valmis lämmön asettamiseen tai muuttamiseen.

Keittoalueen lämpöalueasetuksen valinta

Kun keittoalueen näytössä (3) näkyy kirkas „0“, aloita halutun lämmön asettaminen käyttämällä anturikenttää „+” (2) tai „-” (4).

Keittoalueiden kytkeminen pois päältä

• Kyseisen keittoalueen on oltava aktiivinen. Lämpöasetusnäyttö on kirkas.
• Voit kytkeä keittoalueen pois päältä koskettamalla on/off-anturikenttää tai pienentämällä lämpöasetuksen nollaan („0“) koskettamalla pienemmän lämpöasetuksen anturikenttää „-” (4).

Laitteen kytkeminen pois päältä

• Liesi toimii, kun vähintään yksi keittoalue on päällä.
• Voit kytkeä laitteen pois päältä koskettamalla on/off-anturia (1).

Jos keittoalue on yhä kuuma, sitä koskeva näyttö (3) näyttää jälkilämmön „H”.

Pikatoiminto „P”

Pikatoiminto lisää halkaisijaltaan 220 mm:n keittoalueen nimellistehon 2 300 watista 3 000 wattiin ja

halkaisijaltaan 180 mm:n keittoalueen 1 200 watista 1 400 wattiin.

Voit aktivoida pikatoiminnon valitsemalla keittoalueen, asettamalla lämpöasetukseksi „9“ ja sitten koskettamalla anturikenttää „+” (2) uudelleen. Kirjain „P“ tulee näyttöön.

Jos haluat poistaa pikatoiminnon käytöstä, pienennä lämpöasetusta koskettamalla anturi- kenttää „-” (4) tai nosta keittoastia pois keittoalueelta.

220 mm:n keittoalueen kohdalla pikatoiminnon käyttö rajoittuu 5 minuuttiin. Kun pikatoiminto on automaattisesti poistunut käytöstä, keittoalue toimii sen nimellisteholla.

Pikatoiminto voidaan aktivoida uudelleen, jos laitteen elektroniset piirit ja induktiokäämit eivät ole ylikuumentuneet. Kun kattila nostetaan keittoalueelta, kun pikatoiminto on käytössä, se jää aktiiviseksi ja sen loppulaskenta jatkuu.

Jos laitteen elektroniset piirit tai induktiokäämit ylikuumenevat pikatoiminnon aikana, sen kytkeytyy automaattisesti pois päältä. Keittoalueen toiminta jatkuu sen nimellisteholla.

Pikatoiminnon ohjaus

Kaksi pystysuuntaisesti järjestettyä keittoaluetta muodostavat parin.

Pikatoiminnon aktivointi ylittää keittoalueparin yhteisen tehorajoituksen, ja niistä toisen lämpöasetus pienenee automaattisesti.

Lapsilukkotoiminto

Lapsilukkotoiminto suojaa lasta laitteen tahattomalta käytöltä. Laitetta voidaan käyttää, kun lapsilukko on vapautettu.

Lapsilukkotoiminnon asettaminen

Lapsilukkotoiminto voidaan asettaa, kun laite on kytketty päälle eikä mikään keittoalueista ole toiminnassa (kaikissa näytöissä näkyy „0” ja pisteet vilkkuvat).

Lapsilukkotoiminto voidaan asettaa kytkemällä laite päälle on/off-anturikentän (1) avulla, koskettamalla samanaikaisesti etummaisen oikean keittoalueen anturikenttää (5) ja anturi-kenttää (4) sekä koskettamalla vielä kerran etummaisen oikean keittoalueen anturikenttää (5). Kaikissa näytöissä näkyy kirjain „L” (lukittu), mikä osoittaa, että lapsilukkotoiminto on asetettu. Jos keittoalueet ovat yhä kuumia, kirjaimet „L” ja „H” vaihtelevat näytössä.

Lapsilukkotoiminto on asetettava 10 sekunnin aikana eikä muita kuin edellä mainittuja anturikenttiä saa koskettaa. Muuten lapsilukkotoimintoa ei aseteta.

Lapsilukkotoiminto jää käyttöön, kunnes se vapautetaan, vaikka laite kytkettäisiin pois päältä ja uudelleen päälle. Laitteen pistokkeen irrottaminen pistorasiasta ei vapauta lapsilukkoa.

Lapsilukkotoiminnon vapautus vain ruoan valmistusta varten

Kytke laite päälle on/off-anturikentän (1) avulla, jolloin kaikissa näytöissä näkyy kirjan „L” (lukittu). Vapauta lapsilukko koskettamalla samanaikaisesti etummaisen oikean keittoalueen valinnan anturikenttää (5) ja anturikenttää (4). Keittoalueilla näkyvät kirjaimet „L” muuttuvat numeroksi „0” ja vilkkuvaksi pisteeksi. Keittoalueita voidaan nyt käyttää. (Ks. yksityiskohtaiset tiedot kohdasta „Keittoalueen lämpöasetuksen valinta").

Lapsilukkotoiminnon vapauttaminen

Kytke laite päälle on/off-anturikentän (1) avulla, jolloin kaikissa näytöissä näkyy kirjan „L” (lukittu). Voit vapauttaa lapsilukon koskettamalla samaan aikaan etummaisen oikean keittoalueen valinnan anturikenttää (5) ja anturikenttää (4) sekä vielä kerran koskettamalla etummaisen oikean keittoalueen anturikenttää (3). Laite kytkeytyy pois päältä (kaikki näytöt pimenevät).

Lapsilukkotoiminto on vapautettava 10 sekunnin aikana eikä muita kuin edellä mainittuja anturikenttiä saa koskettaa. Muuten lapsilukkotoimintoa ei vapauteta. Jos lapsilukkotoiminto on vapautettu onnistuneesti, numero „0” ja vilkkuva piste näkyy kaikissa näytöissä, kun laite on kytketty päälle on/off-anturikentän (1) avulla. Jos keittoalueet ovat yhä kuumia, merkit „0” ja „H” vaihtelevat näytössä.

Jälkilämmön merkkivalo

Kun keittoalue on kytketty pois päältä, vastaavan keittoalueen näytössä näkyy kirjain „H”, joka varoittaa, että keittoalue on yhä kuuma.

Älä kosketa keittoaluetta varoituksen aikana jälkilämmön aiheuttaman palovammariskin takia äläkä aseta keittoalueelle mitään esinettä, joka on herkkä lämmölle!

Kun jälkilämmön merkkivalo sammuu, keittoaluetta voidaan koskettaa. On kuitenkin hyvä muistaa, että se on yhä huoneenlämpöä lämpimämpi.

Jälkilämmön merkkivalo ei syty, jos laitteessa ei ole sähkövirtaa.

Käyttöajan rajoittaminen

Induktioliesi on varustettu tehokkuuden lisäämiseksi kunkin keittoalueen käyttöajan rajoittimella. Suurin mahdollinen käyttöaika on asetettu viimeisen valitun lämpöasetuksen mukaan.

Jos et muuta lämpöasetusta pitkään aikaan (ks. taulukko), siihen liittyvä keittoalue kytkeytyy automaattisesti pois päältä ja jälkilämmön merkkivalo aktivoituu. Voit kuitenkin kytkeä päälle ja käyttää yksittäisiä keittoalueita milloin tahansa käyttöohjeiden mukaisesti.

Kypsymisläm-mön asetus	Enimmäiskäyt-töaika (tuntia)
U	1,8
1 8,6
2 6,7
3 5,3
4 4,3
5 3,5
6 2,8
7 2,3
8	2
9 1,5
P - ∅ 180 1,5
P - ∅ 220 0,08

Sähkön säästämiseksi lämpöasetus „9” pienenee 30 minuutin kuluttua automaattisesti lämpöasetukseksi „8”, mutta kypsymisaika ei muutu.

Ajastin

Ajastintoiminto helpottaa ruoanlaittoa, sillä se mahdollistaa kypsymisajan asettamisen. Sitä voidaan myös käyttää keittiöajastimena.

Ajastimen asetus

Ajastintoiminto helpottaa ruoanlaittoa, sillä se mahdollistaa kypsymisajan asettamisen. Sitä voidaan myös käyttää keittiöajastimena.

• Valitse keittoalue koskettamalla keittoalueen valinnan anturikenttää (5). Numero „0” muuttuu kirkkaaksi.
• Tee haluamasi lämpõasetus välille 1 - 9 koskettamalla anturikenttää „+” (2) tai „-” (4).
• Aktivoi ajastin koskettamalla samanaikaisesti anturikenttiä „+” (2) ja „-” (4) 10 sekunnin ajan.
• Aseta haluttu kypsymisaika (01 - 99 minuuttia) koskettamalla anturikenttää „+” „-” (4). Vastaavan keittoalueen näytössä näkyy piste, joka osoittaa, että ajastin hallitsee toimintoa.

Ajastimen loppulaskenta voidaan asettaa itsenäisesti kaikille keittoalueille.

Ajastimen (kypsymisajan) asetuksen muuttaminen

Ohjelmoitu ajastimen (kypsymisajan) asetus voidaan muuttaa milloin tahansa.

• Valitse keittoalue koskettamalla keittoalueen valinnan anturikenttää (5). Näyttö muuttuu kirkkaaksi.
• Ohjelmoitu ajastimen asetus näkyy ylänäytössä.
• Säädä ajastimen asetus käyttämällä anturikenttää „+” (2) tai „-” (4).

Ajastimen loppulaskennan tarkistaminen

Voit tarkistaa jäljellä olevan kypsymisajan milloin tahansa koskettamalla keittoalueen valitsimen anturikenttää (5) ja sen jälkeen koskettamalla samanaikaisesti anturikenttiä „+” (2) ja „-” (4).

Ajastimen pysäyttäminen

Kun asetettu aika on kulunut, kuuluu äänimerkki, joka voidaan sammuttaa koskettamalla mitä tahansa anturikenttää. Jos mitään anturikenttää ei kosketeta, äänimerkki sammu automaattisesti 2 minuutin kuluttua.

Voit lopettaa ajastimen loppulaskennan ennen asetetun ajan kulumista seuraavasti:

• Valitse keittoalue koskettamalla keittoalueen valinnan anturikenttää (5). Näyttö muuttuu kirkkaaksi.
• Aktivoi ajastin koskettamalla anturikenttiä „+” (2) ja „-” (4).
• Vähennä kypsymisaika ajaksi „00“ koskettamalla anturikenttää „-” (4). Ajastintoiminto kyt-keytyy pois päältä, kun taas keittoalue jatkaa toimintaa, kunnes se kytketään pois päältä manuaalisesti.

Keittiöajastin

Kun mitään keittoalueita ei ole käytössä, ajastintoimintoa voidaan käyttää tavallisena keittiöajastimena.

Keittiöajastimen asetus

Kun laite on poissa käytöstä:

• Kytke laite päälle koskettamalla on/off-anturia (1).
• Valitse keittiöajastin koskettamalla samanaikaisesti anturikenttiä „+” (2) ja „-” (4).
• Säädä keittiöajastimen asetus käyttämällä anturikenttää „+” (2) tai „-” (4).

Ruoan lämpimänä pito

Lämpimänä pito -toiminnon avulla ruoka voidaan pitää lämpimänä keittoalueella. Valittu keit- toalue toimii alhaisella lämpõasetuksella. Keittoalueen lämpõasetus säädetään automaattise- sti niin, että ruoan lämpötila pidetään vakiolämpötilassa 65 °C. Tämän ansiosta tarjoiluvalmis lämmin ruoka säilyttää makunsa eikä pala kattilan pohjaan. Toimintoa voidaan myös käyttää voin tai suklaan sulattamiseen. Käytä ruoan lämpimänä pito -toiminnon oikeaa toimintaa varten tasapohjaista kattilaa tai paistinpannua, jotta keittoalueessa oleva lämpötila-anturi mittaa pohjan lämpötilan tarkasti.

Lämpimänä pito -toiminto voidaan aktivoida mille tahansa keittoalueelle.

Mikro-organismien kasvuriskin takia ei ole suositeltavaa pitää ruokaa lämpimänä kauan, joten lämpimänä pito -toiminto katkeaa 2 tunnin kuluttua.

Lämpimänä pidon asetus on asetusten „0” ja „1“ välissä oleva lisälämpöasetus, jonka merkkinä on „„”.

Lämpimänä pidon asetus aktivoituu samalla tavalla kuin jaksossa „Keittoalueiden kytke-minen päälle” kuvataan.

Lämpimänä pidon asetus poistetaan käytöstä tavalla, joka kuvataan jaksossa „Keittoalueiden kytkeminen päälle”.

Keittiöajastimen pysäyttäminen

Kun asetettu aika on kulunut, kuuluu äänimerkki, joka voidaan sammuttaa koskettamalla mitä tahansa anturikenttää. Jos mitään anturikenttää ei kosketeta, äänimerkki sammu automaattisesti 2 minuutin kuluttua.

Voit lopettaa ajastimen loppulaskennan ennen asetetun ajan kulumista seuraavasti:

• Valitse keittiöajastin koskettamalla samanaikaisesti anturikenttiä „+” (2) ja „-” (4).
• Vähennä kypsymisaika ajaksi „00“ koskettamalla anturikenttää „-” (4).
  • Keittiöajastin pysähtyy.
• Keittiöajastintoiminto ei vaikuta keittoalueen toimintaan.

Oikea toistuva hoito ja puhdistus voi pidentää huomattavasti laitteen ongelmatonta käyttöä.

Induktiolieden puhdistusta koskevat samat periaatteet kuin lasipintojen puhdistusta. Älä missään tapauksessa käytä mitään hankaavia tai syövyttäviä puhdistusaineita, hankaavia jauheita tai sieniä! Älä käytä höyry- tai painepuhdistusvälineitä.

Puhdistus kunkin käytön jälkeen

• Pyyhi kevyet tahrat kostealla liinalla pesuainetta käyttämättä. Astianpesuaineen käyttö voi aiheuttaa pinnan värjäytymisen sinertäväksi. Näitä sitkeitä tahroja ei voi aina poistaa edes erikoispuhdistusvälineillä.
• Kiinni tarttunut lika voidaan poistaa varovasti kaapimella. Pyyhi tämän jälkeen keittopinta kostealla liinalla.

Lieden puhdistuskaavin

Tahrojen poistaminen

• Kirkkaat helmenväriset tahrat (alumiinijäänteet) voidaan poistaa viileästä liedestä erityisellä puhdistusaineella. Kalkkijäämät (haihtuneen veden jäljiltä) voidaan poistaa etikalla tai erikoispuhdistusaineella.
• Älä kytke keittoaluetta pois päältä, kun poistat sokeria, sokeria sisältävää ruokaa, muovia ja alumiinifoliota. Kaavi jäänteet heti perusteellisesti kuumalta keittoalu-eelta terävää kaavinta käyttäen. Kun suurin osa tahrasta on poistettu, keittolevy voidaan kytkeä pois päältä ja jäähtynyt keittoalue puhdistaa erikoispuhdistusa-ineella.

Älä käytä lieden puhdistukseen kalkinpoistoaineita.

Erikoispuhdistusaineita on saatavilla sähkö- ja kodinkonelikkeissä, apteekeissa, ruokakaupoissa ja keittiöesittelyissä. Kaapimia voi ostaa rauta-, rakennustarvike- ja maalikaupoista.

Älä koskaan käytä puhdistusainetta kuumaan keittoalueeseen. On parasta antaa puhdistusaineen kuivua ja pyyhkiä se sitten märäksi. Puhdistusaineen mahdolliset jäänte-et on pyyhittävä pois kostealla liinalla ennen uudelleenkuumennusta. Ne voivat muussa tapauksessa olla syövyttäviä.

Takuu mitätöityy, jos et noudata yllä olevia ohjeita!

Tärkeää!

Jos lieden ohjaimet eivät reagoi mistä tahansa syystä, katkaise virta pääkatkaisimesta tai poista sulake ja ota yhteys asiakaspalveluun.

Tärkeää!

Jos lieden keittopinta halkeilee tai murenee, katkaise laitteesta virta ja irrota sen pistoke pistorasiasta. Voit tehdä tämän irrottamalla sulakkeen tai laitteen pistokkeen pistorasiasta. Anna korjaus ammattimaisen huollon tehtäväksi.

Säännölliset tarkastukset

Normaalin puhdistuksen ja hoidon lisäksi:

• Tee kosketuksen ohjainten ja muiden elementtien säännöllisiä tarkistuksia. Kun takuuaika kuluu umpeen, valtuutetun huollon on tarkastettava laite joka toinen vuosi,
• korjattava ja tunnistettava ongelmat,
• toteutettava lieden säännöllinen huolto.

Tärkeää!

Pätevän teknikon tai valtuutetun asentajan on tehtävä kaikki korjaukset ja säädöt.

Vian ilmetessä:

• katkaise laitteesta virta
• irrota pistoke virtalähteestä
• korjauta laite

- Käyttäjä voi korjata pieniä ongelmia alla olevan taulukon ohjeiden mukaisesti. Tarkista taulukon kohdat, ennen kuin annat laitteen asiakaspalvelun korjattavaksi.

ONGELMA MAHD	OLLINEN SYY KORJAUS
1.Laite ei toimi	- ei virtaa	-tarkista sulake, vaihda pala-nut
2.Anturi ei reagoi kosketet-taessa	- laitetta ei ole kytketty päälle	- kytke laite päälle
	- anturikenttää kosketetaan liian kevyesti (alle sekunnin)	- kosketa anturikenttää kauemmin
	- useita antureita kosketeta-an samaan aikaan	- kosketa aina vain yhtä anturikenttää (paitsi kun keittoalue on kytketty pois päältä)
3.Laite ei reagoi ja piippaa lyhyesti	- lapsilukkotoiminto on käytössä	- poista lapsilukkotoiminto käytöstä
4.Laite ei reagoi ja antaa pitkän piippausäänen	- virheellinen käyttö (vääriä anturikenttiä kosketetaan tai antureita kosketettu liian lyhyesti)	- liitä liesi uudelleen
	- anturikenttien päällä on jotain tai ne ovat likaisia	- paljasta tai puhdista anturi-kentät
5.Laite kytkeytyy pois päältä	- mitään anturikenttää ei ole kosketettu 10 sekunnin ku-luessa laitteen aktivoinnista	- kytke laite päälle ja tee lämpõasetus ilman viivettä
	- anturikenttien päällä on jotain tai ne ovat likaisia	- paljasta tai puhdista anturi-kentät
6.Yksittäinen keittoalue kyt-keytyy pois päältä ja näkyviin tulee jälkilämmön merkkivalo „H”	- rajoitettu kypsymisaika - kytke keittoalue uudelleen päälle
	- anturikenttien päällä on jotain tai ne ovat likaisia	- paljasta tai puhdista antu-rikentät
	- elektroniset komponentit ovat ylikuumentuneet
ONGELMA MAHDOLLINEN SYY KORJAUS
7. Jälkilämmön merkkivalo sammuu, vaikka keittoalu-eet ovat kuumia	- virtakatkos tai laite on irrotettu pistorasiasta	- jälkilämmön merkkivalo näkyy uudelleen seuraavan kerran, kun laite kytketään päälle ja pois päältä uudel-leen
8.Lieden keittopinta on halkeillut.	⚠️ Vaara! Irrota laitteen pistoke heti pistorasiasta ja kytke virta pois päältä pääkatkaisijasta. Anna laite lähimmän huoltokeskuksen korjattavaksi.
9.Jos ongelma ei vieläkään korjaudu.	Irrota laitteen pistoke heti pistorasiasta ja kytke laite pois päältä pääkatkaisijasta (sulakkeesta). Anna laite lähimmän huoltoke-skuksen korjattavaksi.Tärkeää!Olet vastuussa laitteen oikeasta käytöstä ja sen hyvän kunnon ylläpitämisestä. Jos otat yhteyden huoltoon laitteen virheelli-sen käytön takia, olet vastuussa kustannuksista myös takuun aikana.Valmistajaa ei voida asettaa vastuuseen vauriosta, joka johtuu tämän oppaan noudattamatta jättämisestä.
10. Induktioliesi pitää huri-sevaa ääntä.	Tämä on normaalia. Kun käytetään useita keittoalueita täydellä teholla, liesi päästää suhisevia ja viheltäviä ääniä käämien ku-umentamiseen käytettyjen taajuuksien takia.
11. Induktioliesi päästää suhi-sevia ja viheltäviä ääniä.	Tämä on normaalia. Kun käytetään useita keittoalueita täydellä teholla, liesi päästää suhisevia ja viheltäviä ääniä käämien ku-umentamiseen käytettyjen taajuuksien takia.
12. Näkyviin tuleeE2-symboli	Induktiokäämi on ylikuumen-riittämätön jäähdytys tunut

Nimellisjännite: 400V 2N\~50 Hz

Nimellisteho:

- Induktiokeittoalue :

- Induktiokeittoalue : ∅ 180 mm 1400 W

- Induktiokeittoalue : ∅ 220 mm 2300 W

- Pikainduktiokeittoalue: ∅ 220 mm 2300/3000 W

- Pikainduktiokeittoalue: ∅ 180 mm 1200/1400W

Mitat: 576 x 518 x 50;

Mitat: KKI 7544-90 T 770 x 518 x 50

Paino: ca.10,5 kg; 15 kg

Vastaa eurooppalaisia standardeja EN 60335-1; EN 60335-2-6.
