BRUKSANVISNING RSP201A ROSENLEW

Säkerhetsinformation 13 ____
Säkerhetsföreskrifter 14 ____
Användning 15 ____
Kontrollpanelen 16 ____
Innan maskinen används första gången 16 ____
Daglig användning.16____

Råd och tips____17

Skötsel och rengöring_18____

Felsökning_18

Installation 21

Buller 22

Teknisk information 23 ____

Med reservation för ändringar.

⚠️ Säkerhetsinformation

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren kan inte hållas ansvarig för personskador eller skador på egendom som orsakats av felaktig installation eller användning. Förvara alltid instruktionerna tillsammans med produkten för framtida bruk.

Säkerhet för barn och handikappade

• Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap, om de övervakas eller instrueras beträffande hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen.
  • Låt inte barn leka med produkten.
• Håll allt förpackningsmaterial utom räckhåll för barn.
• Rengöring och användarunderhåll ska inte utföras av barn utan tillsyn.

Allmän säkerhet

• Produkten är avsedd att användas i hushåll och liknande användningsområden som t.ex.:
  – Bondgårdar, personalkök i butiker, på kontor och andra arbetsmiljöer
  – Av gäster på hotell, motell, bed and breakfast och andra typer av boendemiljöer
• Se till att ventilationsöppningarna inte blockeras.
• Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren.
• Var noga med att inte skada kylkretsen.
• Använd inga elektriska apparater inne i förvaringsutrymmena såvida de inte är av en typ som rekommenderas av tillverkaren.

• Spruta inte vatten eller ånga på produkten för att rengöra den.

• Rengör produkten med en fuktig, mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte produkter med slipeffekt, skursvampar, lösningsmedel eller metallföremål.

• Förvara inte explosiva ämnen som t.ex. sprejburkar med lättantändligt bränsle i den här produkten.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens servicerepresentant eller personer med motsvarande utbildning, för att undvika fara
• Om produkten är försedd med en ismaskin eller vattenmaskin ska de endast fyllas med rent dricksvatten.
• Om produkten kräver en vattenanslutning ska den anslutas till drickbart vatten.
• Vattentrycket (minimum och maximum) måste vara mellan 1 bar (0,1 MPa) och 10 bar (1 MPa)

Säkerhetsföreskrifter

Installation

WARNING! Endast en behörig person får installera den här produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ de installationsinstruktioner som följer med produkten.
• Produkten är tung, så var alltid försiktig när du flyttar den. Använd alltid skyddshandskar.
• Se till att luft kan cirkulera i produkten.
• Vänta minst 4 timmar innan du ansluter produkten till eluttaget. Detta för att oljan skall hinna rinna tillbaka till kompressorn.
• Installera inte produkten nära element, spisar, ugnar eller hållar.
• Produktens bakre yta måste ställas mot väggen.
• Installera inte produkten så den står i direkt solljus.
• Installera inte den här produkten i områden som är för fuktiga eller för kalla, som t.ex. byggnadsförråd, garage eller vinkällare.

Elektrisk anslutning

WARNING! Risk för brand och elektriska stötar.

• Produkten måste vara jordad.

• Alla elektriska anslutningar ska göras av en behörig elektriker.

• Kontrollera att produktens märkdata överensstämmer med din strömkälla. I annat fall kontakta en elektriker.

• Använd alltid ett korrekt installerat, stötsäkert och jordat eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Kontrollera så att du inte skadar de elektriska komponenterna (t.ex. stickkontakten, nätkabeln, kompressorn). Kontakta service eller en elektriker för att ersätta skadade komponenter.
• Nätkabeln måste vara under stickkontaktens nivå.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.
• Dra inte i nätkabeln för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

Användning

WARNING! Risk för skador, brännskador eller elstötar.

• Ändra inte produktens specifikationer.
• Ställ inte elektriska produkter (t.ex. glassmaskiner) i produkten om inte tillverkaren uttryckligen säger att det är lämpligt.

• Var försiktig så att du inte skadar kylkretsen. Den innehåller isobutan (R600a), en naturgas som är miljöanpassad i hög grad. Denna gas är lättantändlig.

• Om kylkretsen skadas får inga flammor eller antändningskällor finnas i rummet. Ventilera rummet.

• Låt inte varma föremål vidröra plastdelarna i produkten.
• Lägg inte in läskedrycker i frysfacket. Detta skapar tryck i dricksflaskan.
• Förvara inte brandfarliga gaser eller vätskor i produkten.
• Placera inga lättantändliga produkter eller föremål som är fuktiga med lättantändliga produkter i, nära eller på produkten.
• Vidrör inte kompressorn eller kondensorn. De är heta.
• Ta inte bort eller vidrör inte föremål från frysdelen om händerna är våta eller fuktiga.
• När du tar ut en glasspinne ur produkten ska du inte äta den direkt. Vänta några minuter.
• Frys inte mat igen som en gång tinats.
• Följ förvaringsanvisningarna på förpackningen till den frusna maten.

Inre belysning

- Typen av glödlampa eller halogenlampa som används för den här produkten är endast avsedd för hushållsprodukter. Får ej användas för allmän belysning stäende med öppet lock.

Skötsel och rengöring

WARNING! Risk för personskador och skador på produkten föreligger.

Användning

Slå på

1. Sätt i stickkontakten i eluttaget.

2. Vrid temperaturreglaget till fulladdat läge och lämna produkten igång i 24 timmar för att låta den nå rätt temperatur innan du placerar mat inuti.
   Nätindikatorn tänds

3. Stäng av produkten och koppla bort den från eluttaget före underhåll.

4. Kylenheten i denna product innehåller kolväten Endast en behörig person får utföra underhåll och fylla kylapparaten.
5. Undersök regelbundet tömningskanalen i kylen och rengör den vid behov. Om tömningskanalen täpps igen kommer avfrostat vatten att samlas på produktens botten.

Avfallshantering

WARNING! Risk för kvävning eller skador.

• Koppla loss produkten från eluttaget.
• Klipp av strömkabeln och kassera den.
• Ta bort locket för att hindra att barn eller djur stängs in inuti produkten.
• Kylkretsen och isoleringsmaterialet i den här produkten är "ozonvänliga".
• Isoleringsmaterialet innehåller brandfarlig gas. Kontakta kommunen för information om hur produkten kasseras korrekt.
• Orsaka inte skada på den delen av kylenheten som är nära värmeväxlaren.

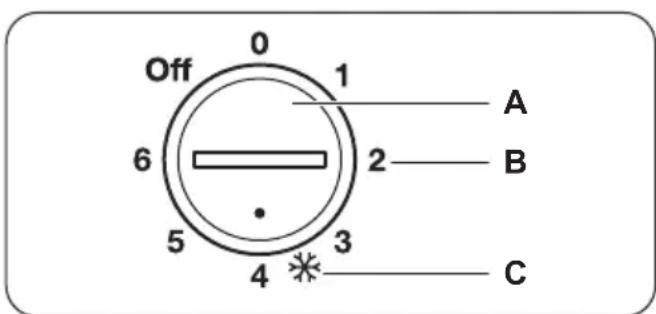

A) Temperaturreglage
B) Halvladdat läge
C) Fulladdat läge

1. Justera temperaturreglaget efter hur mycket livsmedel som lagras.

Stänga av

Vrid temperaturreglaget till OFF-läget.

Temperaturreglering

Temperaturen inuti produkten kontrolleras av temperaturreglaget som sitter på kontrollpanelen.

Gör följande för att använda produkten:

- För varmare temperatur, vrid temperaturreglaget mot lägre siffra.

Kontrollpanelen

- vrid temperaturreglaget mot högre siffra för att få kallare temperatur.

Om mindre mängder livsmedel ska frysas in är halvladdat läge lämpligast. Om stora mängder livsmedel ska frysas in är fulladdat läge lämpligast.

Beskrivning av panelen

Larm vid för hög temperatur

En temperaturökning i frysboxen (t.ex. på grund av ett strömavbrott) indikeras genom att larmkontrollampan tänds

Innan maskinen används första gången

1 Temperaturreglage
2 Nätindikering
3 Varningslampa vid för hög temperatur

Lägg inte in mat i frysen under larmperioden.

När normala förhållanden har återställts slocknar larmlampan automatiskt.

WARNING! Se säkerhetskapitlen.

Invändig rengöring

Innan du använder produkten första gången ska du rengöra insidan och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att

Daglig användning

ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

FÖRSIKTIGHET! Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

WARNING! Se säkerhetskapitlen.

Infrysning av färska livsmedel

Produkten är lämplig för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

Den största mängden matvaror som kan frysas inom 24 timmar anges på typskylten. ¹

Infrysningen tar 24 timmar: lägg inte in andra livsmedel som ska frysas under denna period.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst 24 timmar med temperaturreglaget i läget Fulladdad innan du lägger in några matvaror.

FÖRSIKTIGHET! I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under "Temperaturökningstid", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

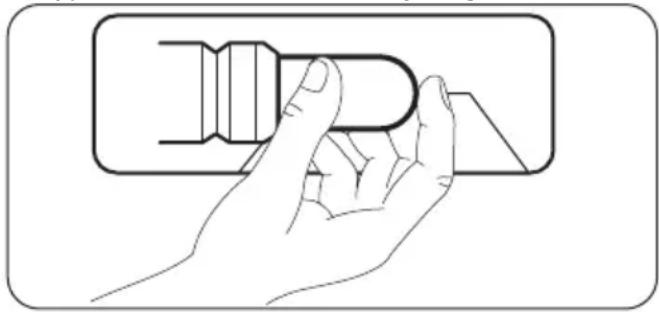

Öppna och stänga locket

FÖRSIKTIGHET! Dra aldrig i handtaget med överdriven kraft.

Eftersom locket har en tätt åtsittande tätning är det inte så lätt att öppna direkt efter stängning (på grund av vakuumet som bildas på insidan). Vänta några minuter innan du öppnar produkten igen.

Vakuumventilen hjälper dig att öppna locket.

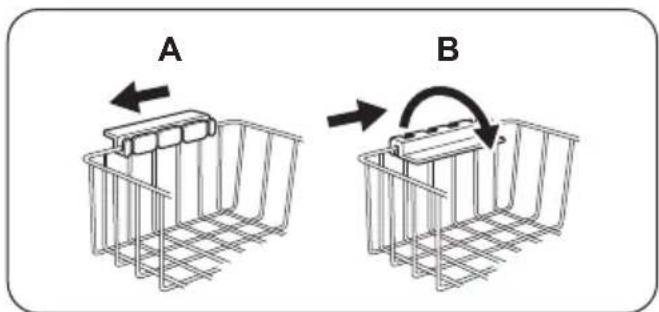

Förvaringskorgar

Häng korgarna på frysens övre kant (A) eller placera dem inuti frysen (B). Vänd och fixera handtagen för dessa två positioner såsom visas på bilden.

Råd och tips

WARNING! Se säkerhetskapitlen.

Tips för infrysning

Här följer några tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

• Den största mängd mat som kan frysas inom 24 timmar anges på typskylten.
• Infrysningsprocessen tar 24 timmar. Ytterligare livsmedel som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rena matvaror av hög kvalitet.
• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.
• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.
• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat för att temperaturen inte skall öka i den infrysta maten.

Följande bilder visar hur många korgar som kan placeras i de olika frysmodellerna.

Korgarna glider in i varandra.

Du kan köpa ytterligare korgar hos vår lokala serviceavdelning.

• Magra matvaror håller sig bättre och längre än feta. Salt minskar livslängden på matvaror.
• Isglass kan, om den konsumeras direkt från frysfacet, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips för förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• transportera frysta matvaror från affären till frysen så snabbt som möjligt;
• Öppna inte locket för ofta och låt det inte stå öppet längre tid än absolut nödvändigt
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

WARNING! Se säkerhetskapitlen.

Regelbunden rengöring

FÖRSIKTIGHET! Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt Var försiktig så att du inte skadar kylsystemet Kompressorområdet behöver inte rengöras

1. Stäng av produkten.
2. Rengör regelbundet produkten och tillbehören med varmt vatten och neutral såpa
   Rengör locktätningen noga
3. Torka produkten noga.
4. Sätt i stickkontakten i eluttaget.
5. Sätt på produkten.

Avfrostning av frysen

FÖRSIKTIGHET! Använd aldrig vassa metallverktyg för att skrapa av frost eftersom produkten kan skadas. Använd inga mekaniska verktyg eller andra medel för att påskynda avfrostningsprocessen utöver de som rekommenderas av tillverkaren. En temperaturökning hos frysta matförpackningar kan förkorta tiden som de kan förvaras utan säkerhetsrisk.

Frosta av frysen när frostlagret har nätt en tjocklek på cirka 10-15 mm.

Felsökning

Mängden frost på väggarna i produkten ökar om det är hög luftfuktighet i miljön på utsidan och om de frusna matvarorna inte förpackats ordentligt.

Bästa tillfället att avfrosta frysen är när den innehåller lite eller ingen mat alls.

1. Stäng av produkten.
2. Plocka ut matvarorna, slå in dem i flera lager med tidningspapper och lägg dem på en sval plats.
3. Låt locket stå öppet, lossa pluggen från tömningshålet och samla upp allt avfrostningsvatten på en bricka Använd en skrapa för att snabbt ta bort is.
4. När avfrostningen är klar, torka noga av insidan och anslut frysboxen till eluttaget.
5. Sätt på produkten.
6. Ställ in temperaturreglaget på högsta kyleffekt och låt produkten stå i två eller tre timmar med denna inställning.
7. Lägg tillbaka matvarorna som du tidigare plockade ut.

Långa uppehåll i använding

Följ nedanstående anvisningar om produkten inte skall användas på länge:

1. Stäng av produkten och koppla loss den från eluttaget.
2. Plocka ur alla matvaror
3. Avfrosta och rengör produkten och alla tillbehör
4. Låt locket stå öppet för att undvika obehagliga lukter

Om produkten lämnas påslagen, be någon titta till den då och då så att inte varorna i den förstörs i händelse av strömavbrott.

WARNING! Se säkerhetskapitlen.

Om produkten inte fungerar

Problem Möjlig orsak Åtgärd

Produkten fungerar inte. Produkten har stängts av. Sätt på produkten.

Problem Möjlig orsak Åtgård
Stickkontakten sitter inte ordentligt i	eluttaget.	Sätt i stickkontakten ordentligt i elut- taget.
Eluttaget är strömlöst. Anslut en annan elektrisk produkt till		eluttaget. Kontakta en behörig elek- triker.
Produkten bullrar. Produkten står ostadigt. Kontrollera om produkten står sta-		bilt.
Distanshållarna som sitter mellan	produktens baksida och rörlednin- garna har lossnat.	Sätt tillbaka dem på plats.
Ljudligt eller visuellt larm är på. Skåpet har nyligen slagits på eller temperaturen i produkten är för hög.		Se "Larm vid öppen dörr" eller "Larm vid hög temperatur" och om problemet kvarstår, kontakta en be- hörig elektriker eller närmatse auk- toriserade serviceverkstad.
Strömindikatorlampan blinkar. Ett fel har inträffat i mätningen av produktens temperatur.		Kontakta en behörig elektriker eller närmaste auktoriserade service- verkstad.
	Produkten fungerar inte korrekt. Kontakta en behörig elektriker eller närmaste auktoriserade service- verkstad.
Det går inte att stänga locket helt. Det har bildats för mycket frost. Avlägsna överflödig frost.
Lockets tätningar är smutsiga eller	klibbiga.	Rengör lockets tätningar.
Matförpackningar blockerar locket. Arrangera förpackningarna på rätt		sätt. Se dekalen i produkten.
Locket är svårt att öppna. Lockets tätningar är smutsiga eller klibbiga.		Rengör lockets tätningar.
	Ventilen är blockerad. Kontrollera ventilen.
Lampan fungerar inte. Lampan är i standby-läge. Stäng och öppna dörren.
	Lampan är trasig. Se avsnittet "Byte av lampan".
Kompressorn är kontinuerligt i drift.	Temperatur är felaktigt inställd.	Se kapitlet "Drift".
Stora mängder mat har lagts in	samtidigt för infrysning.	Vänta några timmar och kontrollera sedan temperaturen igen.
Rumstemperaturen är för hög.	Se klimatklasstabellen på märkskyl-	ten.
Alltför varm mat har lagts in.	Låt mat svalna till rumstemperatur	före infrysning.
Locket har öppnats för ofta. Låt inte locket stå öppet längre än		nödvändigt.
Locket är inte stängt ordentligt. Kontrollera att locket stängs orden-		tligt och att tätningarna är oskadda och rena.
	Funktionen Quick Freeze är på. Se "Funktionen Quick Freeze".
Det har bildats för mycket frost och is.	Dörren är inte korrekt stängd eller packningen är deformerad/smutsig.	Se avsnittet "Stängning av locket".
	Vattentömningspluggen är inte kor-rekt placerad.	Placera vattentömningspluggen på rätt sätt.
	Matvarorna är inte korrekt förpack-ade.	Förpacka matvarorna ordentligt.
	Temperatur är felaktigt inställd. Se kapitlet "Drift".
Locket stängs inte ordentligt eller	sluter inte tätt.	Kontrollera att locket stängs orden-tligt och att tätningarna är oskadda och rena.
Kompressorn startar inte omedel-bart när Quick Freeze-knappen trycks in eller när temperaturen änd-ras.	Detta är normalt och indikerar inte att något fel har uppstätt.	Kompressorn startar efter en stund.
Temperaturen kan inte ställas in. Funktionen Quick Freeze är på. Stäng av Quick Freeze manuellt el-ler vänta med att ställa in tempera-turen tills funktionen har återställts automatiskt. Se "Funktionen Quick Freeze".
Temperaturen i produkten är för låg/hög.	Temperaturen är felaktigt inställd. Ställ in en högre/lägre temperatur.
Locket är inte ordentligt stängt. Se avsnittet "Stängning av locket".
Produktens temperatur är för hög. Låt matvarornas temperatur sjunka		till rumstemperatur innan du lägger in dem.
Många produkter har lagts in för för-	varing samtidigt.	Lägg in färre produkter för förvaring samtidigt.
	Frosten är tjockare än 4-5 mm. Avfrosta produkten.
Locket har öppnats för ofta. Öppna locket bara när det behövs.
	Funktionen Quick Freeze är på. Se "Funktionen Quick Freeze".
Kalluft cirkulerar inte i produkten. Se till att kalluft kan cirkulera i pro-		dukten.

Kundtjänst

Kontakta vår lokala serviceavdelning om produkten fortfarande inte fungerar korrekt efter ovanstående kontroller.

För att erhålla snabb service är det viktigt att du uppger frysboxens modellbeteckning och serienummer. Dessa uppgifter finner du på garantisedeln eller på typskylten som sitter på höger sida utanpå produkten.

Byte av lampan

VARNING! Tillse att eventuellt lampglas sättes tillbaka efter byte av lampa. Använd inte frysboxen om lampglaset är skadat eller saknas.

Installation

WARNING! Se säkerhetskapitlen.

Placering

FÖRSIKTIGHET! Om du kasserar en gammal frysbox som har ett lås eller spärr i dörren måste du göra låsanordningen obrukbar för att förhindra att barn blir instängda i produkten

Produkten kan installeras på en torr och välventilerad plats inomhus där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN +10 °C till + 32 °C
N +16 °C till + 32 °C
ST +16 °C till + 38 °C
T +16 °C till + 43 °C

Vissa funktionsproblem kan uppstå för vissa modelltyper vid användning utanför det temperaturområdet. Korrekt funktion kan endast garanteras inom angivet temperaturområde. Om du är osäker på var du ska installera produkten kan du kontakta återförsäljaren, vår kundtjänst eller närmsta servicecenter

1. Koppla bort produkten från eluttaget.
2. Byt ut den gamla lampan mot en ny lampa med samma effekt och som är särskilt utformad för produkten (max. effekt anges på lampglaset).
3. Sätt i stickkontakten i eluttaget.
4. Öppna locket. Kontrollera att belysningen tänds.

När kylskåpet har installerats skall stickkontakten vara åtkomlig

Elektrisk anslutning

• Kontrollera att nätspänningen och nätfrekvensen överensstämmer med produktens märkdata som anges på typskylten före anslutning till ett eluttag.
• Produkten måste anslutas till ett jordat uttag. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.
• Tillverkaren ansvarar inte för skador orsakade av att ovanstående säkerhetsåtgärder inte har följts.
• Denna produkt uppfyller kraven enligt EU:s direktiv.

Ventilationskrav

Luftflödet bakom produkten måste vara tillräckligt.

1. Placera frysboxen horisontell på en plan och stabil yta Frysboxen måste stå stadigt på alla fyra fötterna
2. Se till att det är minst 5 cm fritt utrymme bakom produkten
3. Se till att det är minst 5 cm fritt utrymme på produktens sidor.

Vissa ljud hörs under normal användning (kompressor, cirkulation av köldmedel).

Teknisk information

Tekniska data

Höjd mm 876
Bredd mm 935
Djup mm 665
Temperaturökningstid Timmar 46
Nätspänning Volt 230-240
Frekvens Hz 50

Teknisk information finns på typskylten som sitter på höger sida utanpå produkten och på energietiketten.

MILJÖSKYDD

Återvinn material med symbolen. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

www.electrolux.com/shop
