Produkttyp	USB-modem (V.92, V.90)
Märke	Clas Ohlson
Modell	LP-633
Max datahastighet	56 Kbps (nedladdning), 48 Kbps (uppladdning)
Gränssnitt	USB 1.1/2.0
Linjeanslutning	RJ11 (LINE- och PHONE-uttag)
Plug and Play	Ja
Kompatibla operativsystem	Windows 98SE, ME, 2000, XP
Indikator	Röd LED (ström/aktivitet)
Strömförsörjning	Via USB (5V, 500mA)
Mått (ca)	80 x 30 x 15 mm
Vikt (ca)	30 g
Förpackningens innehåll	Modem, RJ11-kabel, CD-ROM med drivrutiner, manual
Säkerhetsstandard	EN 60950
EMC-standarder	EN 55022, EN 55024
CE-märkning	Ja

Vanliga frågor - LP-633 Clas Ohlson

Hur installerar jag modemet på Windows XP?

Anslut USB-kabeln till modemet och din dator. Sätt i CD-ROM-skivan. När guiden 'Ny maskinvara' visas väljer du 'Installera programvaran automatiskt' och följ anvisningarna. Om en varning om drivrutinssignering visas klickar du på 'Fortsätt ändå'. Starta om vid behov.

Vilka operativsystem stöds?

Modemet stöder Windows 98SE, ME, 2000 och XP. Det kan fungera med andra versioner men drivrutiner tillhandahålls endast för dessa.

Varför upptäcks inte modemet?

Kontrollera att USB-kabeln är ordentligt ansluten till både modemet och datorn. Prova en annan USB-port. Se till att datorn är påslagen. Om du använder Windows 98SE, följ de specifika installationsstegen i manualen.

Hur ansluter jag telefonlinjen?

Anslut RJ11-kabeln från vägguttaget till LINE-porten på modemet. För delning med en telefon ansluter du telefonen till PHONE-porten. Kontrollera kopplingstonen genom att lyfta luren.

Vad indikerar den röda lysdioden?

Den röda lysdioden lyser när modemet är strömförsörjt och korrekt anslutet till USB-porten. Den kan blinka vid dataöverföring.

Kan jag använda detta modem med en bredbandsanslutning?

Nej, detta är ett uppringningsmodem avsett för analoga telefonlinjer (PSTN). Det kan inte anslutas till DSL eller kabelinternet.

Varför kan jag inte ringa ut?

Kontrollera att telefonlinjen är ansluten till LINE-uttaget, inte PHONE-uttaget. Se till att telefonlinjen fungerar genom att testa en vanlig telefon. Verifiera ditt användarnamn/lösenord och eventuella speciella uppringningsprefix (t.ex. 9 för yttre linje).

Hur skapar jag en uppringd anslutning?

Efter installation av drivrutinen går du till Kontrollpanelen > Nätverksanslutningar > Skapa en ny anslutning. Välj 'Anslut till Internet' och välj 'Konfigurera min anslutning manuellt' och sedan 'Anslut med ett uppringningsmodem'. Ange din internetleverantörs telefonnummer, användarnamn och lösenord.

Är modemet kompatibelt med macOS eller Linux?

Nej, drivrutiner tillhandahålls endast för Windows. Modemet kan ha begränsad funktionalitet på andra system utan officiella drivrutiner.

Vad ska jag göra om installationen misslyckas?

Avinstallera modemet från Enhetshanteraren, starta om och försök igen. Se till att köra installationsfilen från CD-ROM-skivan (t.ex. HSFSetup.exe för Windows 98SE). Om problemen kvarstår, prova en annan USB-port eller kontakta Clas Ohlsons kundtjänst.

BRUKSANVISNING LP-633 Clas Ohlson

Läs igenom hela bruksanvisningen före användning och spar den sedan som referensmaterial. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor kan Du kontakta oss (Se adresserna på baksidan).

1. Beskrivning

• USB-modem, V.92 lite, V.90
• Hastighet upp till 56 Kbps
- Plug and Play
• Stöds av Windows Win98SE, ME, XP och Win 2000
- USB Interface

2. Förpackningen innehåller

• USB-modem LP-633
• RJ11 telefon kabel
• Bruksanvisning
• Cd-skiva med drivrutiner och programvara

3. Indikatorlampa på modemet

Den röda lysdioden på översidan lyser när modemet fungerar och är anslutet till en USB-port.

4. Installation

4.1 Anslutning

1. Anslut den bifogade USB-kabeln till USB-uttaget på baksidan av modemet.
2. Anslut kabelns andra ände till en USB-port på datorn.
3. Anslut en telekabel med modularkontakt (RJ11) mellan ett telefonjack och "LINE" på modemet.
4. Anslut en telefon till "PHONE" om du önskar använda både telefon och modem på samma telefonjack. Lyft luren och kontrollera att du hör kopplingston!
5. Starta datorn.
6. Sätt in cd-skivan med drivrutinerna i din cd-rom läsare.

4.2 Exempel: Installation under Windows XP

1. Anslut den bifogade USB-kabeln mellan modemet och en USB-port på datorn. "Guiden Ny maskinvara" startar automatiskt. Markera Installera programvaran automatiskt. Klicka på Nästa.

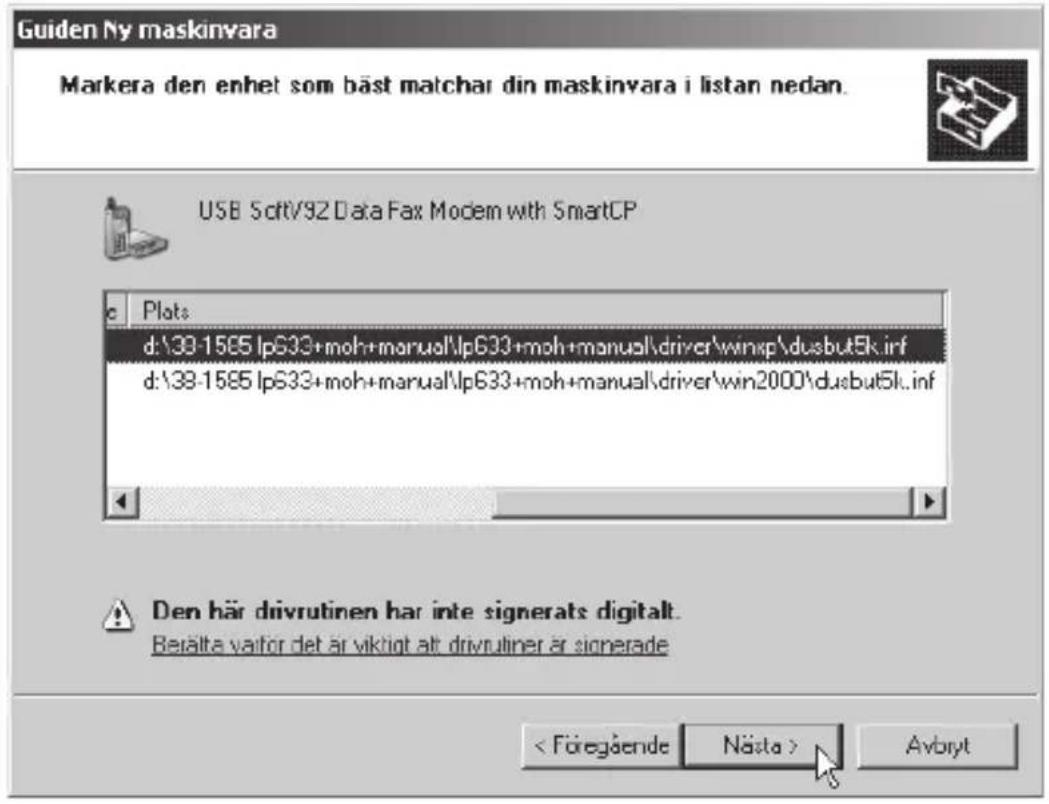

1. Klicka på Nästa för att bekräfta den förvalda drivrutinen.

1. Klicka på Fortsätt ändå för att gå förbi varningarna om att Microsoft inte har godkänt drivrutinerna.

1. Installationen fortsätter, vänta ...

1. Om du har installerat "Servicepack 2" finns redan några drivrutiner. Klicka på Nej för att använda den nyaste filen.

1. Installationen är nu klar. Klicka på Slutför.

1. Anslut modemet till en USB-port.
2. Starta datorn när modemet är anslutet.
3. Sätt in cd-skivan med drivrutinerna i cd-läsaren.
4. Guiden "Lägg till ny maskinvara" startas, klicka på Avbryt.

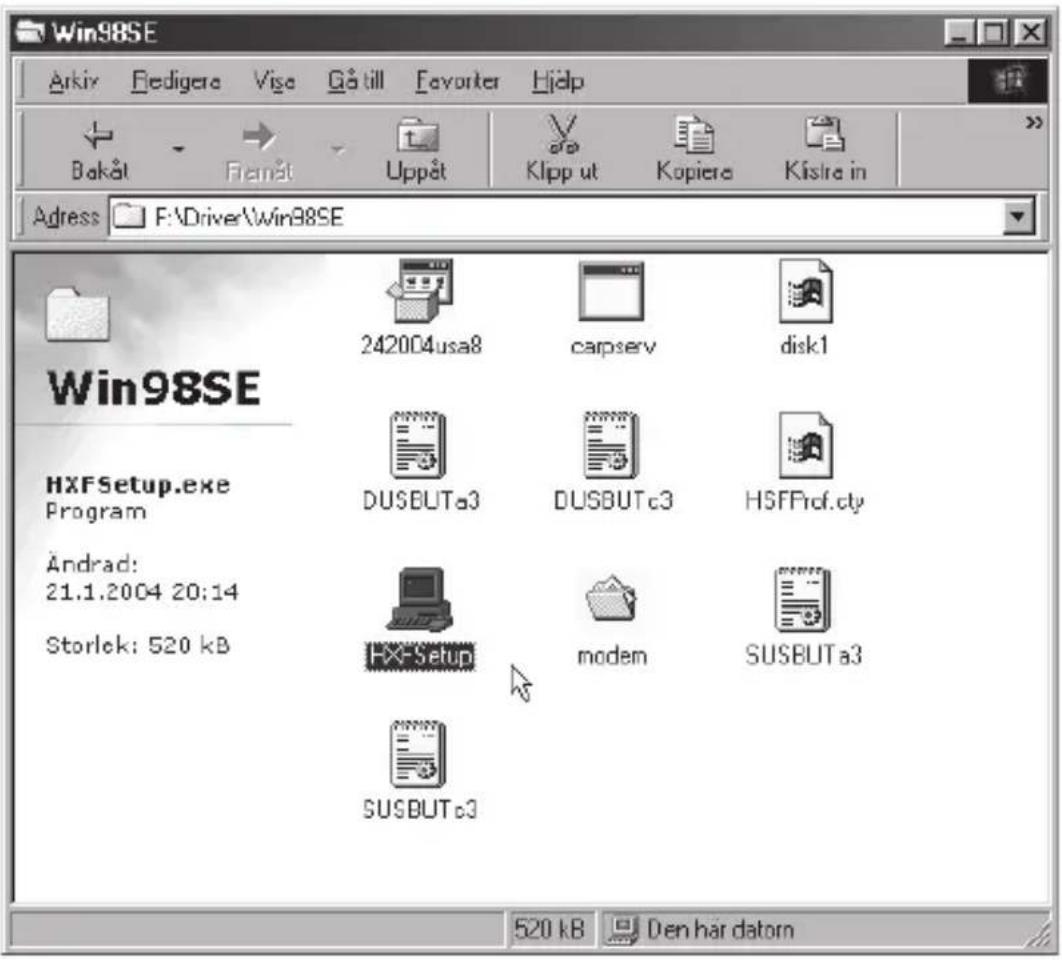

5. Öppna den bifogade cd-skivan i "Utforskaren" och dubbelklicka på X:\Driver\Win98SE (X motsvarar enhetsbokstaven för din cd-läsare).

1. Dubbelklicka på HXFSetup.exe.

1. Starta om datorn.
2. Installationen slutförs efter omstart.
3. Modemet kommer att visas som "USB SoftV.92 Data Fax Modem with Soft CP" när det är installerat och klart.

5. Skapa fjärranslutning

Nu återstår att skapa en fjärranslutning, för att kunna ringa upp din Internet-leverantör.

Det kan göras på olika sätt, kontrollera i de dokument som du har fått från din Internet-leverantör.

6. Felsökning modem

Börja alltid med den enklaste åtgärden:

• Har du satt i teleproppen i telejacket?
• Har du anslutit kabeln rätt, till "LINE" på modemet?
• Fungerar telefonen? Sätt i telefonen har du kopplingston?

- Har du angett rätt användarnamn och lösenord? (Användarnamn är vanligtvis inte samma som ditt namn eller mailaddress)

- Behöver du kanske slå en siffra extra för att komma ur telefonväxeln?

- Du kan prova att byta plats, sätt i modemet i en annan USB-port, om inget annat hjälper.

- Gå till Kontrollpanelen/System/Maskinvara/Enhetshanteraren och högerklicka på Modem, välj Egenskaper där finns under olika flikar information om hur modemet fungerar.

- Ibland kan en omstart göra underverk, för att rätta till "omöjliga" fel!
