LP-633 - Reititin Clas Ohlson - Ilmainen käyttöohje ja opas

Tuotetyyppi	USB-modeemi (V.92, V.90)
Merkki	Clas Ohlson
Malli	LP-633
Maksimi tiedonsiirtonopeus	56 Kbps (lataus), 48 Kbps (lähetys)
Liitäntä	USB 1.1/2.0
Linjayhteys	RJ11 (LINE- ja PHONE-liitännät)
Plug and Play	Kyllä
Tuetut käyttöjärjestelmät	Windows 98SE, ME, 2000, XP
Merkkivalo	Punainen LED (virta/toiminta)
Virtalähde	USB-virtasyöttö (5V, 500mA)
Mitat (noin)	80 x 30 x 15 mm
Paino (noin)	30 g
Pakkauksen sisältö	Modeemi, RJ11-kaapeli, CD-ROM ajureilla, käyttöohje
Turvallisuusstandardi	EN 60950
EMC-standardit	EN 55022, EN 55024
CE-merkintä	Kyllä

Usein kysytyt kysymykset - LP-633 Clas Ohlson

Kuinka asennan modeemin Windows XP:ssä?

Liitä USB-kaapeli modeemiin ja tietokoneeseesi. Aseta CD-ROM asemaan. Kun 'Uuden laitteiston ohjattu asennus' -ikkuna ilmestyy, valitse 'Asenna ohjelmisto automaattisesti' ja seuraa ohjeita. Jos ajurin allekirjoitusvaroitus ilmestyy, napsauta 'Jatka joka tapauksessa'. Käynnistä uudelleen tarvittaessa.

Mitä käyttöjärjestelmiä tuetaan?

Modeemi tukee Windows 98SE, ME, 2000 ja XP -versioita. Se saattaa toimia muidenkin versioiden kanssa, mutta ajureita on vain näille.

Miksi modeemia ei havaita?

Varmista, että USB-kaapeli on kunnolla kiinni modeemissa ja tietokoneessa. Kokeile toista USB-porttia. Varmista, että tietokone on päällä. Jos käytät Windows 98SE:tä, noudata käyttöohjeen erityisiä asennusohjeita.

Kuinka liitän puhelinlinjan?

Liitä RJ11-kaapeli seinäpistorasiasta modeemin LINE-porttiin. Jos haluat jakaa puhelimen kanssa, kytke puhelin PHONE-porttiin. Tarkista valintaääni nostamalla luuri.

Mitä punainen LED tarkoittaa?

Punainen LED palaa, kun modeemi on virrallinen ja kunnolla liitetty USB-porttiin. Se saattaa vilkkua tiedonsiirron aikana.

Voinko käyttää tätä modeemia laajakaistayhteydessä?

Ei, tämä on valintayhteysmoodemi suunniteltu analogisille puhelinlinjoille (PSTN). Se ei voi yhdistää DSL- tai kaapeli-internetiin.

Miksi en voi soittaa ulos?

Tarkista, että puhelinlinja on kytketty LINE-liitäntään, ei PHONE-liitäntään. Varmista, että puhelinlinja toimii testaamalla tavallisella puhelimella. Tarkista käyttäjätunnus/salasana ja mahdolliset erikoisvalintaprefiksit (esim. 9 ulkolinjalle).

Kuinka luon puhelinverkkoyhteyden?

Ajurin asennuksen jälkeen mene Ohjauspaneeliin > Verkkoyhteydet > Luo uusi yhteys. Valitse 'Yhdistä internetiin' ja valitse 'Määritä yhteys manuaalisesti' ja sitten 'Yhdistä modeemin avulla'. Syötä internet-palveluntarjoajasi puhelinnumero, käyttäjätunnus ja salasana.

Onko modeemi yhteensopiva macOS:n tai Linuxin kanssa?

Ei, ajureita on tarjolla vain Windowsille. Modeemi saattaa toimia rajoitetusti muissa järjestelmissä ilman virallisia ajureita.

Mitä teen, jos asennus epäonnistuu?

Poista modeemi Laitehallinnassa, käynnistä uudelleen ja yritä uudelleen. Varmista, että ajat asennustiedoston CD-ROM:lta (esim. HSFSetup.exe Windows 98SE:ssä). Jos ongelmat jatkuvat, kokeile toista USB-porttia tai ota yhteyttä Clas Ohlsonin asiakaspalveluun.

KÄYTTÖOHJE LP-633 Clas Ohlson

Lue käyttöohje huolellisesti ennen käyttöä ja säilytä se vastaisuuden varalle. Teknisten ongelmien ilmetessä ota meihin yhteyttä (Tiedot takasivulla). Emme vastaa mahdollisista teksti- tai kuvavirheistä, emme myöskään teknisten tietojen muutoksista.

1. Kuvaus

• USB-modeemi, V.92 lite, V.90
- Nopeus jopa 56 Kbps
- Plug-and-Play
• Windows 98SE, ME, XP ja Win 2000 -tuki
- USB-liitäntä

2. Pakkauksen sisältö

• USB-modeemi LP-633
- RJ11-puhelinkaapeli
- Käyttöohje
- Asennuslevy (CD-ROM), jolla ajurit

3. Modeemin merkkivalo

Yläpuolen punainen merkkivalo palaa, kun modeemi toimii ja on liitetty USB-porttiin.

4. Asennus

4.1 Liitäntä

1. Liitä mukana tuleva USB-kaapeli modeemin takapuolella olevaan USB-liitäntään.
2. Liitä kaapelin toinen pää tietokoneen vapaaseen USB-porttiin.
3. Liitä puhelinkaapeli, jossa modulaariliitin (RJ11) puhelinpistorasiaan ja modeemin "LINE"-liitäntään.
4. Liitä puhelin kohtaan "PHONE", mikäli haluat käyttää sekä puhelinta että modeemia samalla puhelinpistokkeella. Nosta luuri ja tarkista, kuuluuko linjaääni!
5. Käynnistä tietokone.
6. Aseta asennuslevy tietokoneen CD-asemaan.

4.2 Esimerkki: Asennus Windows XP-ympäristöön

1. Liitä pakkaukseen sisältyvä USB-kaapeli modeemiin ja tietokoneen vapaaseen USB-porttiin. "Ohjattu uuden laitteen asennus" käynnistyy.

Valitse Asenna ohjelmistot automaattisesti. Napsauta Seuraava.

1. Vahvista esivalittu ajuri napsauttamalla Seuraava.

1. Napsauta Jatka asentamista ohittaaksesi varoitustekstit (ajurit eivät ole Microsoftin testaamia ja hyväksymiä).

1. Asennus jatkuu, odota...

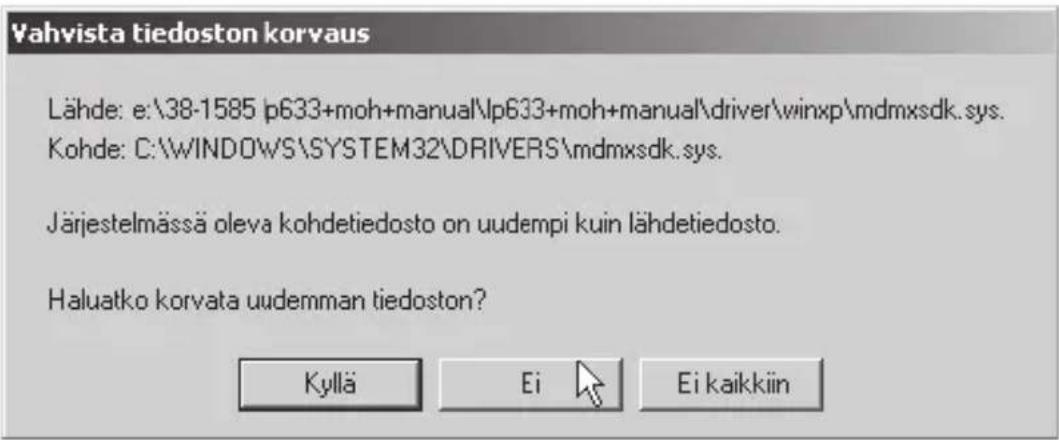

1. Mikäli olet asentanut "Servicepack 2:n", on koneella jo ajureita, napsauta Ei käyttääksesi uusinta tiedostoa.

1. Asennus on valmis. Napsauta Valmis.

4.3 Esimerkki: Asennus Windows 98SE-ympäristöön

1. Liitä modeemi USB-porttiin.
2. Käynnistä tietokone modeemin liittämisen jälkeen.
3. Aseta asennuslevy, jossa ajurit.
4. "Lisää uusi laite" käynnistyy, napsauta Keskeytä.
5. Avaa asennuslevy "Resurssienhallinnan" kautta ja kaksoisnapsauta X:\Driver\Win98SE (X vastaa järjestelmäsi CD-ROM-aseman kirjaintunnusta).

1. Käynnistä tietokone uudelleen.
2. Asennus on valmis, kun tietokone käynnistetään uudelleen.
3. Modeemi löytyy nimellä "USB SoftV.92 Data Fax Modem with Soft CP" asennuksen valmistuttua.

5. Puhelinverkkoyhteyden muodostaminen

Seuraavaksi muodostetaan puhelinverkkoyhteys jotta voidaan soittaa Internet-palveluntarjoajalle.

Tähän on eri tapoja. Tarkista Internet-palveluntarjoajaltasi saamista dokumenteista.

6. Modeemin vianhaku

Aloita aina helpoimmista toimenpiteistä:

• Onko puhelinpistoke pistorasiassa?
• Onko kaapeli oikeassa kohdassa modeemissa (LINE)?
• Toimiiko puhelin? Kuuluuko puhelimesta linjaääni?
• Oletko ilmoittanut oikean käyttäjätunnuksen ja salasanan? (Käyttäjätunnus ei välttämättä ole nimesi tai sähköpostiosoitteesi)
• Tuleeko sinun ehkä näppäillä ylimääräinen numero päästäksesi puhelinvaihteen ohi?
• Mikäli mikään muu toimenpide ei tuota tulosta, voit kokeilla paikan vaihtamista: asenna modeemi toiseen USB-porttiin.
• Siirry laitehallintaan: Ohjauspaneeli/Järjestelmä/Laitteisto/Laitehallinta ja napsauta oikealla hiirinäppäimellä "Modeemi", valitse "Ominaisuudet", jossa on sivuja, joissa kerrotaan modeemin toiminnasta.
• Joskus myös uudelleenkäynnistäminen saattaa saada ihmeitä aikaan!
