BRUKSANVISNING EUF29425X ELECTROLUX

Ta del av våra tankegångar på www.electrolux.com

INNEHÅLL

Säkerhetsinformation

Kontrollpanel

När maskinen används första gången 42

Daglig användning 42

Råd och tips 43

Underhåll och3engöring 44

Om maskinen inte fungerar 45

Tekniska data 47

Installation

Miljöskydd

Med reservation för ändringar

SÄKERHETSINFORMATION

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt är det viktigt att du noggrant läser igenom denna bruksanvisning, inklusive tips och varningar, innan du installerar och använder produkten första gången. För att undvika onödiga misstag och olyckor är det viktigt att alla som använder produkten har god kännedom om dess skötsel och skydds-anordningar. Spara denna bruksanvisning och se till att den följer med produkten om den flyttas eller säljs, så att alla som använder produkten får korrekt säkerhetsinformation och information om hur den skall skö-tas.

För att minimera risken för skador på person och egendom är det viktigt att du läser och följer säkerhetsföreskrifterna i denna bruksanvisning. Tillverkaren ansvarar inte för skador orsakade av att föreskrifterna inte har följts.

Säkerhet för barn och handikappade

- Denna produkt är inte avsedd att användas av personer (även barn) med nedsatt fysisk eller sensorisk förmåga, eller om de har bristande erfarenhet och kunskap, om de inte instrueras och övervakas av en person som ansvarar för deras säkerhet.

Barn bör alltid övervakas när de använder produkten för att säkerställa att de inte leker med den.

• Håll allt förpackningsmaterial utom räckhåll för barn. Risk för kvävning kan föreligga.
• När du skall kassera produkten: koppla loss den från eluttaget och klipp av nät-kabeln (så nära produkten som möjligt) och demontera dörrarna så att lekande

barn inte utsätts för elektriska stötar eller löper risk att bli innestängda.

- Om denna produkt, som har magnetiska dörrtätningar, skall ersätta en äldre produkt som har en fjäderbelastad spärr i dörrarna, var noga med att göra fjäderspärren obrukbar innan du kasserar den gamla produkten. Då finns det ingen risk att produkten blir en dödsfälla för barn.

Allmän säkerhet

Varning

Se till att ventilationsöppningarna inte blockeras i produktens hölje eller i inbyggnadsutrymmet.

• Produkten är avsedd för förvaring av matvaror och/eller drycker i ett normalt hushåll enligt beskrivning i denna bruksanvisning.
• Använd inga mekaniska eller artificiella metoder för att påskynda upptiningsprocessen.
• Använd inga andra elektriska apparater inne i produkten, (t.ex. en glassmaskin), såvida de inte har godkänts för detta ändamål av tillverkaren.
• Var noga med att inte skada kylkretsen.
• I kylkretsen används isobutan (R600a) som köldmedel. Det är en miljövänlig naturgas, men den är dock brandfarlig. Se till att inga komponenter i kylkretsen skadas under transport och installation av produkten.

Om kylkretsen skadas:

– undvik att komma nära öppen eld och antändande källor
- ventilera noga rummet där produkten står

- Det är farligt att ändra specifikationerna eller att försöka modifiera denna produkt på något sätt. En skadad nätkabel kan orsaka kortslutning, brand och/eller elektriska stötar.

Varning Elektriska delar (t.ex. nätkabel, stickkontakt, kompressor) får endast bytas ut av en certifierad serviceagent eller annan kvalificerad servicepersonal för att undvika fara.

1. Nätkabeln får inte förlängas.
2. Se till att stickkontakten inte kläms eller skadas av produktens baksida. En skadad stickkontakt kan överhettas och orsaka brand.
3. Se till att stickkontakten är åtkomlig när produkten har installerats.
4. Dra inte i nätkabeln.
5. Sätt inte i stickkontakten om eluttaget sitter löst. Risk för elektriska stötar eller brand föreligger.

6. Produkten får inte användas utan att innerbelysningens lampskydd sitter på plats ^13) över den inre belysningen.

7. Denna produkt är tung. Var försiktig när du flyttar den.

8. Plocka inte ut matvaror från frysfacet, och ta inte i dem, med våta eller fuktiga händer eftersom detta kan leda till skador på huden eller frost-/frysskador.
9. Se till att produkten inte exponeras för direkt solsken under långa perioder.
10. Lamporna ^14 som används i den här produkten är speciallampor som endast är avsedda för användning i produkten. De lämpar sig inte som rumsbelysning.

Daglig användning

• Ställ inte heta kärl på plastdelarna i produkten.
• Förvara inte brandfarliga gaser eller vätskor i produkten eftersom de kan explodera.
• Placera inte matvaror direkt mot luftutloppet på den bakre väggen. ^15)
• Fryst mat får inte frysas om när den har tinats.
• Förvara färdig fryst mat enligt tillverkarens anvisningar.

13) Om produkten har ett lampskydd.

14) Om produkten har en lampa.

15) Om produkten är frostfri.

• Följ noga rekommendationerna om förvaring från produktens tillverkare. Se relevant avsnitt i bruksanvisningen.
• Placera inte kolsyrade eller mousserande drycker i frysen eftersom detta skapar ett tryck i behållaren som då kan explodera och skada frysen.
• Isglassar kan orsaka frostskador om de konsumeras direkt från frysen.

Skötsel och rengöring

• Stäng av produkten och koppla loss den från eluttaget före underhåll.
• Rengör inte produkten med metallföremål.
• Använd inga vassa föremål för att avlägsna frost från produkten. Använd i stället en plastskrapa.
• Använd aldrig en hårtork eller andra elektriska produkter för att påskynda avfrostningen. För hög värme kan skada plastdelarna inne i produkten, fukt kan tränga in i det elektriska systemet och göra det strömförande.

Installation

Viktigt För den elektriska anslutningen, följ noga anvisningarna i respektive avsnitt.

• Packa upp produkten och kontrollera att den inte har några utvändiga skador. Anslut inte produkten om den är skadad på något sätt. Rapportera omedelbart eventuella skador till din återförsäljare, och spara i så fall förpackningsmaterialet.
• Vi rekommenderar att du väntar minst fyra timmar innan du nätansluter produkten så att oljan kan rinna tillbaka i kompressorn.
• Tillräcklig luftcirkulation måste säkerställas runt produkten, annars överhettas den. För att erhålla tillräcklig ventilation, följ instruktionerna som är relevanta för installationen.
• När så är möjligt bör produktens baksida vara vänd mot en vägg för att undvika risken för brännskador genom kontakt med produktens varma delar (kompressor, kondensor).

• Produkten får inte placeras nära värme-element eller spisar.

• Säkerställ att elkontakten är åtkomlig efter installation av produkten.

• Produkten får endast anslutas till ett dricksvattenssystem. ^16)

Service

• Allt arbete avseende elektricitet som krävs för att utföra service på produkten skall utföras av en behörig elektriker eller annan kompetent person.
• Service på denna produkt får endast utföras av en auktoriserad serviceverkstad. Endast originaldelar får användas.

någon gas som kan skada ozonlagret. Produkten får inte kasseras tillsammans med det vanliga hushållsavfallet. Isolationsmaterialet innehåller brandfarliga gaser: Produkten skall därför kasseras enligt tillämpliga bestämmelser som kan erhållas från de lokala myndigheterna. Undvik att skada kylenheten, särskilt på baksidan nära kondensorn. Material i denna produkt som är märkta med symbolen 📊 kan återvinnas.

Miljöskydd

Denna produkt innehåller inte, varken i kylkretsen eller i isolationsmaterialen,

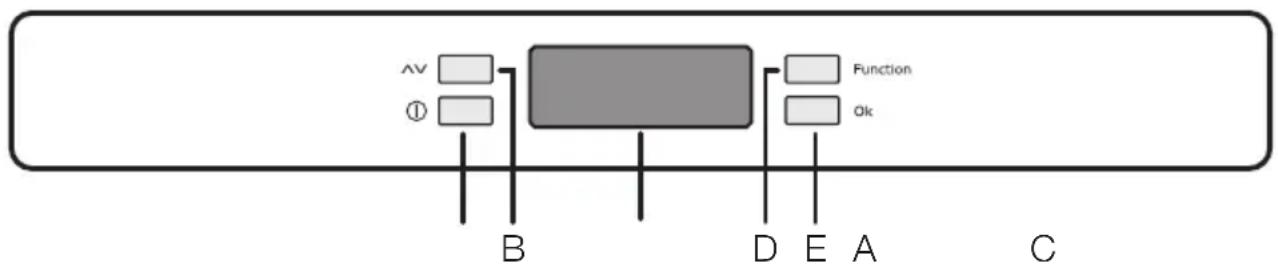

KONTROLLPANEL

A - Strömbrytare På/Av D - Funktionsknapp
B - Temperaturknapp E - OK-knapp
C - Temperatur- och funktionsdisplay

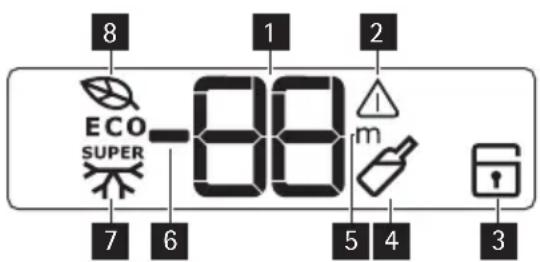

Display/kontrollampa

1 Temperaturdisplay
2 Larmindikator
3 Barnlås
4 Funktionen Dryckkylning

Slå på

Sätt i stickkontakten ordentligt i eluttaget. Om displayen inte tänds, tryck på knapp A för att sätta på produkten.

För bästa förvaring av matvaror, välj Eko-funktionen för att ställa in temperaturen i friesen på -18 °C.

- Se avsnittet "Temperaturreglering" om du vill välja en annan temperatur.

Viktigt Om dörren lämnas öppen några minuter släcks innerbelysningen automatiskt. Belysningen tänds igen när dörren öppnas och stängs.

Stänga av produkten

Stäng av produkten genom att hålla knapp A intryckt tills en nedräkning från -3 -2 -1 är klar.

Temperaturreglering

Temperaturen kan ändras genom att trycka på knapp B.

Den aktuella temperaturinställningen blinkar och genom att trycka på knapp B igen kan du ändra den inställda temperaturen med en grad för varje tryckning.

Den valda temperaturen uppnås inom 24 timmar.

Funktionsmeny

Tryck på knapp (D) för att öppna funktionsmenyn. Varje funktion bekräftas genom att man trycker på knapp (E). Om ingen bekräftelse sker inom några sekunder lämnas menyn och displayen återgår till normalläget. Följande funktioner visas:

	Temperaturlarm
	Barnlås
	Eko-funktion
SUPER	Funktionen Infrysning
	Funktionen Dryckkylning

Barnlås

Barnlåset aktiveras genom att trycka på knapp D tills motsvarande symbol ☐ visas på displayen.

Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd. Så länge funktionen är aktiverad ändras inga inställningar om någon trycker på knapparna.

Du kan när som helst stänga av funktionen genom att trycka på knapp D tills motsvarande symbol börjar att blinka och sedan trycka på knapp E.

Eko-funktionen

Eko-funktionen aktiveras genom att trycka på knapp D (flera gånger om nödvändigt) tills motsvarande symbol visas ECO (eller genom att ställa in temperaturen på -18 °C).

Du måste bekräfta valet genom att trycka på knapp E inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

I detta läge ställs temperaturen in automatiskt på de bästa förhållandena (-18 °C) för förvaring av matvaror.

Du kan när som helst stänga av funktionen genom att ändra den inställda temperaturen i kylen.

För att frysa in färska matvaror, tryck flera gånger på knappen (D) för att aktivera funktionen Action Freeze.

Bekräfta valet genom att trycka på knapp (E); du hör en ljudsignal och displayen visar roterande linjer.

Du får maximal infrysningskapacitet genom att låta frysen förkylas i 24 timmar innan du lägger in matvarorna i alla facken utom nedre lådan.

Infrysningsprocessen tar 24 timmar. Lägg inte in andra matvaror för frysning under denna period.

Denna funktion stängs av automatiskt efter 52 timmar.

Du kan när som helst stänga av funktionen genom att trycka på knappen (D) tills motsvarande symbol börjar att blinka och sedan trycka på knappen (E).

Funktionen Dryckkylning

Funktionen Dryckkylning är avsedd att användas som en säkerhetsvarning när flaskor läggs in i frysen för kylning. Funktionen aktiveras genom att trycka på knapp (D) tills symbolen 📋 visas på displayen.

Du måste bekräfta valet genom att trycka på knapp (E) inom några sekunder. Du hör en ljudsignal och symbolen förblir tänd.

Härmed aktiveras en timer med en förinställd tid på 30 minuter som kan justeras från 1 till 90 minuter. Tryck på knapp (B) för att ställa in önskad tid.

När den inställda tiden löper ut visas följan- de indikeringar:

• på displayen 88 blinkar symbolen □

• symbolen m blinkar

• symbolen blinkar

• en ljudsignal avges tills knapp (E) trycks in Var noga med att då plocka ut flaskorna ur frysen.
  Du kan när som helst stänga av funktionen genom att trycka på knapp (D) tills motsvarande symbol börjar att blinka och sedan trycka på knapp (E).

Temperaturlarm

En temperaturökning i frysen (t.ex. på grund av ett tidigare strömavbrott eller om dörren lämnas öppen) indikeras genom att:

• temperaturen blinkar
- symbolen blinkar
- ljudsignal

När normala förhållanden har återställts:

• ljudlarmet stängs av
• temperaturvärdet fortsätter att blinka
• larmikonen fortsätter att blinka

När du trycker på knapp (E) för att stänga av larmet visas den högsta uppnådda temperaturen i produkten på displayen 88 under några sekunder.

Därefter visas återigen den inställda temperaturen.

Medan larmet pågår kan ljudsignalen stängas av genom att trycka på knapp (E).

Larm vid öppen dörr

En ljudsignal avges om dörren lämnas öppen några minuter. Larmtillståndet för öppen dörr indikeras genom att:

• symbolen ⚠ blinkar
  • en ljudsignal avges
  När normala förhållanden har återställts (dörren är stängd) stängs larmet av.
  Medan larmet pågår kan ljudsignalen stängas av genom att trycka på knapp E.

Innan du använder produkten första gången, rengör dess insida och alla invändiga tillbehör med ljummet vatten och en liten mängd neutral såpa för att ta bort den typiska lukten hos nya produkter. Eftertorka sedan noga.

Viktigt Använd inga starka rengöringsmedel eller skurpulver eftersom sådana produkter skadar ytfinishen.

Kontrollera att tömningsslangen på baksidan av produkten tömmer ut i uppsamlingsskålen.

Infrysning av färkska livsmedel

Frysfacket är lämpligt för infrysning av färska livsmedel och långvarig förvaring av frysta och djupfrysta matvaror.

För att frysa in en liten mängd färska livsmedel behöver inte den aktuella inställningen ändras.

För att frysa in färska livsmedel, aktivera Action Freeze-funktionen minst 24 timmar in-

Man kan lägga livsmedlen som skall frysas in var som helst i frysfacket utom längst ner. Den största mängd livsmedel som kan fry- sas inom 24 timmar anges på typskylten, en etikett som sitter på produktens insida. Infrysningen tar 24 timmar: lägg inte in and- ra livsmedel som ska frysas under denna period.

Förvaring av fryst mat

Vid första uppstart eller efter ett uppehåll i avstängt läge, låt produkten stå på i minst två timmar innan du lägger in några matvaror.

Fryslådorna gör att du snabbt och enkelt kan hitta den matvara du söker. Om stora mängder mat skall förvaras, plocka ur alla lådor utom den nedre korgen. Denna måste vara på plats för att säkerställa god luftcirkulation. Med undantag för den översta hyllan kan du på alla hyllor placera mat som sticker ut 15 mm från dörren.

Viktigt I händelse av en oavsiktlig avfrostning, t.ex. vid ett strömavbrott och avbrottet varar längre än den tid som anges i den tekniska informationen under

"Säkerhet vid strömavbrott", måste den tinade maten konsumeras snabbt eller omedelbart tillagas och sedan frysas in på nytt (när maten har kallnat).

Upptining

Djupfryst och fryst mat kan, innan den an- vänds, tinas i kylen eller vid rumstemperatur beroende på den tid som står till förfogande för upptiningen.

Småbitar kan till och med tillagas direkt från frysen medan de fortfarande är frysta. Tillagningen tar i detta fall dock lite längre tid.

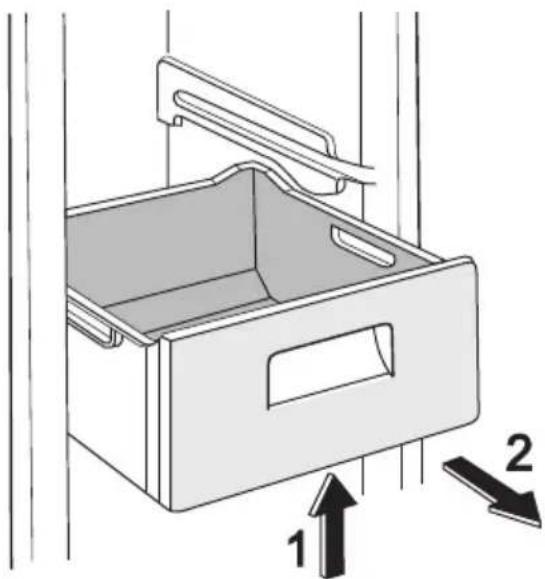

Borttagning av fryslådor från frysen

Fryslådorna har ett stopp som förhindrar att de oavsiktligt tas bort eller ramlar ut. För att ta ut en fryslåda ur frysen, drag lådan mot dig till stoppet och tag sedan bort den genom att vinkla den främre delen uppåt.

För att sätta tillbaka lådan, lyft upp lådans främre del något och sätt in den i frysen.

När lådan har passerat stoppen, skjut in lådan på plats.

RÅD OCH TIPS

Tips om infrysning

Här följer några värdefulla tips som hjälper dig att använda infrysningsfunktionen på bästa sätt:

- Den maximala mängd mat som kan fry-sas in på 24 timmar anges på typskylten.

Produkten är försedd med hyllstoppar för att hyllorna ska sitta säkert.

Hyllorna måste lyftas upp (1) på vardera sidan och därefter dras utåt (2).

• Infrysningsprocessen tar 24 timmar. Ytterligare mat som skall frysas in bör inte läggas in under denna period.
• Frys endast in färska och rengjorda matvaror av hög kvalitet.

• Dela upp maten i små portioner för en snabbare och fullständig infrysning. Sedan kan du dessutom plocka ut och tina endast den mängd du behöver.

• Slå in maten i aluminiumfolie, eller lägg den i plastpåsar, och se till att förpackningarna är lufttäta.

• Låt inte färsk, ej infryst mat komma i kontakt med redan infryst mat, detta för att temperaturen inte skall öka i den infrysta maten.
• Magra matvaror håller bättre och längre än feta. Salt förkortar matens lagringstid.
• Isglass kan, om den konsumeras direkt från frysfacket, orsaka frysskador på huden.
• Det är lämpligt att anteckna datumet för infrysning på varje separat förpackning så att du kan hålla reda på förvaringstiderna.

Tips om förvaring av fryst mat

Observera följande för att utnyttja produktens prestanda på bästa sätt:

UNDERHÅLL OCH RENGÖRING

Försiktighet Koppla loss produkten från eluttaget innan du utför någon form av underhåll.

Kylenheten i denna produkt innehåller kolväten: underhåll och påfyllning får därför endast utföras av en auktoriserad servicetekniker.

Regelbunden rengöring

Utrustningen måste rengöras med jämna mellanrum:

• rengör produktens insida och alla tillbehör med ljummet vatten och en liten mängd neutral såpa.
• inspektera regelbundet dörrtätningarna och torka dem rena från eventuell smuts.
• skölj och torkanoga.

Viktigt Dra inte i, flytta inte och undvik att skada rörledningarna och kablarna inne i produkten.

Använd aldrig skarpa rengöringsmedel, skurpulver, parfymerade rengöringsprodukter eller vaxpolermedel för att rengöra produkten invändigt eftersom sådana produkter skadar ytfinishen och efterlämnar en stark lukt.

Rengör kondensorn (svart galler) och kompressorn på produktens baksida med en borste. Detta förbättrar produktens prestanda och bidrar till en lägre energiförbrukning

• Kontrollera att kommersiellt infrysta matvaror har förvarats på rätt sätt av återförsäljaren.
• Transportera frysta matvaror från affären till frysen så snabbt som möjligt.
• Öppna inte dörren för ofta och låt den inte stå öppen längre tid än absolut nödvändigt.
• När fryst mat tinas upp försämras den snabbt och får inte frysas in på nytt.
• Överskrid inte den förvaringsperiod som anges av matvarans tillverkare.

Viktigt Var försiktig så att du inte skadar kylsystemet.

Viktigt När du flyttar produkten, lyft upp den i framkanten för att inte repa golvet.

Många produkter för rengöring av köksytor innehåller kemikalier som kan skada plastkomponenterna i produkten. Använd därför en mjuk trasa indränkt med varmt vatten och en neutral tvållösning för att rengöra produkten utvändigt.

Viktigt Använd inga skarpa rengöringsmedel eller skurpulver eftersom sådana produkter skadar färgen. Använd inte heller produkter som används för att ge ytor av rostfritt stål en beläggning som motverkar fingeravtryck.

Anslut produkten till eluttaget igen efter rengöringen.

Ventilationsgallret kan avlägsnas så att det kan tvättas.

Öppna dörren när du skall avlägsna ventilationsgallret.

1. Lossa gallrets övre kant genom att dra det utåt/nedåt.
2. Dra gallret rakt ut för att avlägsna det helt.
3. Dammsug under produkten.

Avfrostning av frysen

Frysavdelningen på denna modell är emel- lertid av "frostfri" typ. Detta innebär att det inte bildas någon frost under drift, varken på innerväggarna eller matvarorna. Att frost inte bildas beror på en kontinuerlig cirkulation av kalluft, som genereras av en

OM MASKINEN INTE FUNGERAR

Under drift kan ibland små, men ändå irriterande, problem uppstå som du själv kan lösa utan att tillkalla en servicetekniker. Följande tabell innehåller information som hjälper dig att lösa sådana problem för att undvika onödiga serviceavgifter.

Viktigt Produkten avger vissa ljud under drift (kompressor och cirkulation). Detta är normalt och innebär inte att något är fel.

automatiskt kontrollerad fläkt, inne i frysavdelningen.

Långa uppehåll

Följ nedanstående anvisningar om produkten inte skall användas under en längre tid- speriod:

1. Koppla loss produkten från eluttaget.
2. Plocka ur alla matvaror.
3. Rengör produkten och alla tillbehör.
4. Låt dörren/dörrarna stå på glänt så att inte dålig lukt bildas.

Viktigt Om produkten lämnas påslagen, be någon titta till den då och då så att inte matvarorna i den förstörs i händelse av strömavbrott.

Viktigt Produkten arbetar hela tiden, så när kompressorn stannar innebär inte detta att produkten är utan ström. Det är därför du inte får ta i de elektriska delarna utan att först koppla bort produkten från eluttaget.

Problem Möjlig orsak Åtgärd
Produkten bullrar.	Produkten står ostadigt.	Kontrollera att produkten står sta-digt (alla fötter och hjul ska ha kontakt med golvet). Se avsnittet "Avvägning".
Larmsignalen ljuder. Larmlampan blinkar.	Temperaturen i frysen är för hög.	Se avsnittet "Larm vid för hög temperatur".
	Dörren är inte ordentligt stängd.	Se avsnittet "Larm vid öppen dörr".
övre eller undre fyr-kant visas på tempera-turdisplayen.	Ett fel har inträffat vid tempera-turmätningen.	Kontakta vår lokala serviceavdel-ning (kylsystemet fortsätter att hålla matvarorna kalla, men tem-peraturen kan inte justeras).
Kompressorn arbetar hela tiden.	Temperaturreglaget kan vara fel-aktigt inställt.	Ställ in en högre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dör-ren".
	Dörren har öppnats för ofta.	Låt inte dörren stå öppen längre än nödvändigt.
Matvarornas temperatur är för hög.		Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Rumstemperaturen är för hög. Sänk rumstemperaturen.
Det har bildats för mycket frost och is.	Dörren är inte ordentligt stängd. Se avsnittet "Stängning av dörren".
Dörrtätningen är deformerad eller smutsig.		Se avsnittet "Stängning av dörren".
Temperaturen i produkten är för låg.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en högre temperatur.
Temperaturen i produkten är för hög.	Temperaturreglaget kan vara felaktigt inställt.	Ställ in en lägre temperatur.
	Dörren är inte ordentligt stängd.	Se avsnittet "Stängning av dörren".
Matvarornas temperatur är för hög.		Låt matvarornas temperatur sjunka till rumstemperatur innan du lägger in dem.
Temperaturen i frysen är för hög.	Matvaror är placerade för nära varandra.	Placera matvarorna så att kalluft kan cirkulera.
Stora mängder mat har lagts in för infrysning samtidigt.		Lägg in mindre mängder mat för infrysning samtidigt.
Produkten fungerar inte.	Produkten har stängs av. Sätt igång produkten.
Stickkontakten sitter inte ordentligt i eluttaget.		Sätt i stickkontakten ordentligt i eluttaget.
Produkten får ingen ström. Eluttaget är strömlöst.		Anslut en annan elektrisk produkt till eluttaget. Kontrollera säkringarna. Kontakta en behörig elektriker.
Belysningen fungerar inte.	Lampan är trasig. Se avsnittet "Byte av lampan".
Dörren har varit öppen för länge. Stäng dörren.
Dörren är felinriktad.	Produkten står inte i våg. Se avsnittet "Avvägning".

Problem Möjlig orşak Åtgärd

Kontakta vår lokala serviceavdelning om dessa råd inte löser problemet.

Byte av lampan

Produkten har en innerbelysning bestående av en lysdiod med lång livslängd. Endast servicepersonal får byta ut lampan. Kontakta vår serviceavdelning.

1. Justera dörren vid behov. Se avsnittet "Installation".
2. Byt vid behov ut defekta dörrtätningar. Kontakta vår lokala serviceavdelning.

Stängning av dörren

1. Rengör dörrtätningarna.

TEKNISKA DATA

EUF29420W	EUF29420X EUF29420K	EUF29425W EUF29425X	EUF29430W EUF29430X
Mått
Höjd 1800 mm 1800 mm 1800 mm
Bredd 595 mm 595 mm 595 mm
Djup 623 mm 623 mm 623 mm
Stigtid	12 h	12 h	12 h
Nätspänning 230 V 230 V 230 V
Frekvens	50 Hz	50 Hz	50 Hz

Den tekniska informationen anges på typskylten som sitter till vänster inne i produkten samt på energietiketten.

INSTALLATION

För din egen säkerhet och för att du skall kunna använda produkten på korrekt sätt, läs noga igenom avsnittet "Säkerhetsinformation" innan du installerar produkten.

Placering

Installera produkten på en plats där omgivningstemperaturen motsvarar den klimatklass som anges på typskylten:

Klimat-klass	Omgivningstemperatur
SN	+10 till +32 °C
N	+16 till +32 °C
ST	+16 till +38 °C
T	+16 till +43 °C

Plats

För bästa effekt: om produkten placeras under en överhängande väggenhet skall det finnas minst 40 mm fritt utrymme mellan produktens översida och väggenheten. Produkten bör dock helst inte placeras under överhängande väggenheter Utrymmet för ventilation kan vara

• direkt ovanför produkten
• bakom och ovanför överskåpet.
  I detta fall måste utrymmet bakom överskåpet vara minst 50 mm djupt.

Elektrisk anslutning

Kontrollera före anslutning till ett eluttag att nätspänningen och nätfrekvensen överensstämmer med de värden som anges på typskylten.

Produkten måste jordas. Nätkabelns stickkontakt är försedd med en kontakt för detta ändamål. Om nätspänningsmatningen inte är jordad, kontakta en kvalificerad elektriker för att ansluta produkten till en separat jord enligt gällande bestämmelser.

Tillverkaren ansvarar inte för skador orsaka- de av att ovanstående säkerhetsåtgärder inte har följts.

Denna produkt uppfyller kraven enligt EG-direktiven för CE-märkning.

Avlägsna transportstöden

Din produkt är utrustad med transportstöd för att säkra dörren under transport. Avlägsna dessa stöd på följande sätt:

1. Oppna dörren.
2. Avlägsna transportstöden från dörrsidorna.
3. Ta bort transportstödet från nedre gångjärnet (vissa modeller).

Viktigt Vissa modeller har en ljuddämpande dyna undertill. Ta inte bort denna dyna.

Bakre distanshållare

Montera distanshållarna som medföljer i tillbehörspåsen såsom figuren visar. Montera distanshållarna på panelens baksida.

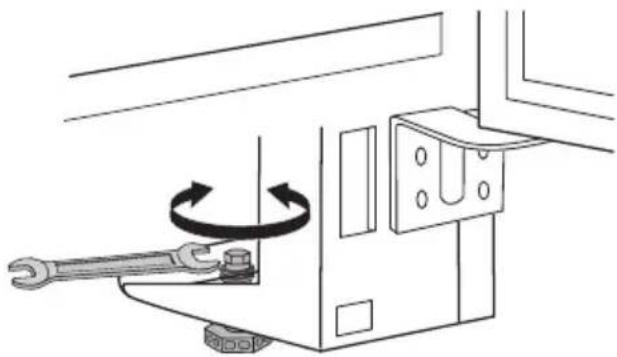

Se till att produkten står i våg där den installeras. Justera vid behov fötterna med medföljande skruvnyckel.

Omhängning av dörrar

Gör på följande sätt för att ändra dörrens öppningsriktning:

1. Koppla loss produkten från eluttaget.
2. Avlägsna ventilationsgallret. Avlägsna den övre fyllningen och placera den på motsatta sidan av gallret. Avlägsna pedalhålets skydd och installera skyddet som medföljer tillbehörspåsen på motsatta sidan.
3. Lägg ned produkten med baksidan vilande på ett trästöd.

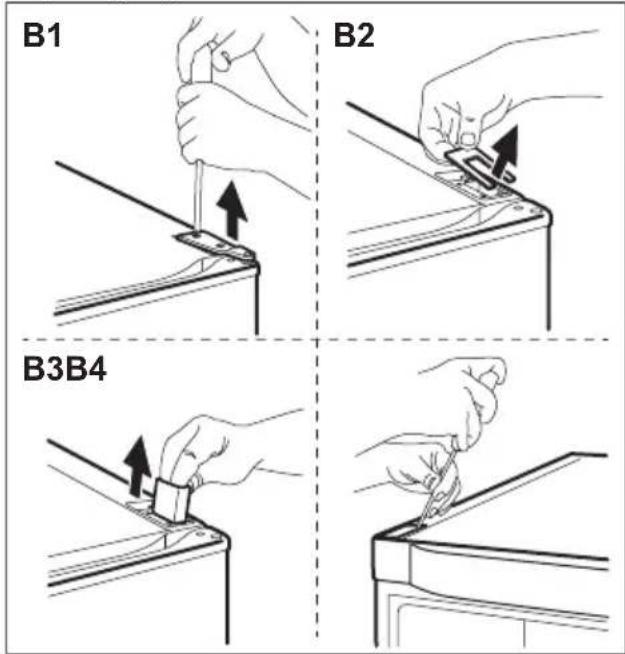

4. Skruva loss gångjärnet (B1) och avlägsna käpan (B2) och stödet (B3). Avlägsna skyddet (B4) på motsatta sidan och installera stödet (B3), käpan (B2) och gångjärnet (B1). Sätt fast käpan (B4) på motsatta sidan.

1. Skruva loss det nedre gångjärnet (C1). Flytta sprinten till andra sidan (C2). Skruva bort och flytta pedalen till motsatta sidan (C3). Skruva fast det nedre gångjärnet på andra sidan.

1. Dra åt sprinten med medföljande skruvnyckel.
2. Skruva loss handtaget. Avlägsna täckpropparna på motsatta sidan genom att sätta ett 3–4 mm dorn eller borr i dem. Montera handtaget. Sätt fast täckpropparna som finns i tillbehörspåsen.

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt

1. Ställ produkten upprätt och sätt ventilationsgallret på plats.
2. Ställ produkten på plats.

Varning Ställ tillbaka produkten på plats, justera in den i våg och vänta sedan minst fyra timmar innan du ansluter den till eluttaget.

Kontrollera slutligen följande:

• Alla skruvar är åtdragna.
• Magnettätningen suger fast ordentligt mot skåpet.
• Dörren öppnas och stängs ordentligt. Om rumstemperaturen är låg (t.ex. på vintern) kanske tätningen inte fäster ordentligt. Vänta i så fall tills tätningen har anpassat sig på naturlig väg.

negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

www.electrolux.com/shop
