KÄYTTÖOHJE EUF29425X ELECTROLUX

Lue lisää osoitteessa www.electrolux.com

SISÄLLYS

Turvallisuusohjeet

Käyttöpaneeli

Ensimmäinen käyttökerta 18

Päivittäinen käyttö 18

Hyödyllisiä neuvoja ja vinkkejä 19

Hoito ja puhdistu\$4 20

Käyttöhäiriöt 16

Tekniset tiedot 23

Asennus

Ympäristönsuojelu

Oikeus muutoksiin pidätetään

TURVALLISUUSOHJEET

Lue tämä käyttöohje ja sen sisältämät neuvot sekä varoitukset huolellisesti ennen laitteen asentamista ja ensimmäistä käyttöä, jotta osaisit käyttää laitetta turvallisesti ja oikealla tavalla. Turhien virheiden ja onnettomuuksien välttämiseksi on tärkeää, että kaikki laitteen käyttäjät perehtyvät huolellisesti sen toimintaan ja turvallisuusominaisuuksiin. Pidä tämä ohje tallessa ja varmistä, että se kulkee aina laitteen mukana esi-merkiksi asunnon vaihdon yhteydessä tai luovutetaan mahdolliselle uudelle omistajalle. Näin kaikilla laitteen käyttäjillä on asian-mukaiset ohjeet turvallista käyttöä varten. Huomioi tarkasti käyttöohjeen sisältämät varoitukset käyttäjien turvallisuuden varmistamiseksi ja omaisuusvahinkojen välttämiseksi. Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet varoitusten ja turvallisuus-ohjeiden vastaisesta toiminnasta.

Lasten ja taitamattomien henkilöiden turvallisuus

• Tämä laite ei ole tarkoitettu fyysisesti, motorisesti tai henkisesti rajoitteisten tai kokemattomien tai taitamattomien henkilöiden (eikä lasten) käyttöön, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo ja opasta heitä laitteen käytössä. Pikkulapsia on valvottava eikä heidän pidä antaa leikkiä laitteella.
• Pidä kaikki pakkausmateriaalit poissa lasten ulottuvilta. Ne voisivat aiheuttaa tu- kehtumisvaaran.
• Kun poistat laitteen käytöstä lopullisesti, irrota pistoke pistorasiasta, leikkaa virtajohto irti (mahdollisimman läheltä laitteen liitäntäkohtaa) ja irrota laitteen ovi. Tällä tavoin voidaan välttää leikkiville lapsille ai-

heutuva sähköiskun tai loukkuunjäämisen vaara.

- Tässä laitteessa on magneettiset oven tii-visteet. Jos entisen laitteesi ovessa on jousilukitus (salpa), riko jousilukitus, ennen kuin poistat vanhan laitteen käytöstä estääksesi lasten loukkuunjäämisen vaaran.

Yleiset turvallisuusohjeet

Huomio Älä tuki laitteen ilmanvaihtoaukkoja.

- Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen kotitalouskäytössä tämän käyttöohjeen kuvauksen mukaisesti.

- Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla.

- Älä käytä muita sähkölaitteita (esim. jää-telökonetta) jäähdytyslaitteiden sisällä, el-leivät ne ole valmistajan hyväksymiä tä-hän tarkoitukseen.

- Varo vahingoittamasta jäähdytysputkis- toa.

- Laitteen jähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka.

- Laite on tarkoitettu elintarvikkeiden ja/tai juomien säilyttämiseen kotitalouskäytössä tämän käyttöohjeen kuvauksen mukaisesti. - Älä yritä nopeuttaa sulatusta mekaanisten laitteiden tai muun keinotekoisen sulatusvälineen avulla. - Älä käytä muita sähkölaitteita (esim. jää-telökonetta) jäähdytyslaitteiden sisällä, elleivät ne ole valmistajan hyväksymiä tä-hän tarkoitukseen. - Varo vahingoittamasta jäähdytysputkis-toa. - Laitteen jäähdytysputkisto sisältää isobutaania (R600a), joka on hyvin ympäristöystävällinen luonnonkaasu, mutta kuitenkin tulenarka.

Varmista, etteivät jähdytyspiirin komponentit pääse vaurioitumaan laitteen kuljetuksen ja asennuksen aikana.

Jos jäähdytysputkisto vaurioituu:

– vältä avotulta ja muita syttymislähteitä – tuuleta huolellisesti huone, johon laite on sijoitettu

- Laitteen teknisten ominaisuuksien muuttaminen tai muiden muutosten tekeminen laitteeseen on vaarallista. Vahingoittunut

virtajohto voi aiheuttaa oikosulun, tulipalon ja/tai sähköiskun.

! Varoitus! Sähköosien (virtajohto, pistoke, kompressori) vaihdon saa suorittaa vain valtuutettu huoltoliike vaaratilanteiden välttämiseksi.

1. Virtajohtoa ei saa jatkaa.
2. Varmista, että virtajohto ei joudu pu- ristuksiin tai pääse vahingoittumaan laitteen takana. Litistynyt tai vahingoit- tunut virtajohto voi ylikuumentua ja ai- heuttaa tulipalon.
3. Laitteen verkkovirtakytkennän on oltava hyvin ulottuvilla siten, että pistoke on helppo irrottaa pistorasiasta.
4. Älä vedä virtajohdosta pistoketta irrottaessasi.
5. Jos pistoke on löysästi kiinni virtajoh-dossa, älä kiinnitä sitä pistorasiaan. Tämä aiheuttaa sähköiskun tai tulipalon vaaran.
6. Laitetta ei saa käyttää, jos sisävalon lampun suojus ^5) on irrotettu.

- Laite on painava, ja sen siirtämisessä on noudatettava varovaisuutta.

- Älä koske pakastimessa oleviin tuotteisiin kostein tai märin käsin. Koskettaminen voi aiheuttaa ihon hankautumista tai kylmävammoja.

- Laite ei saa olla pitkään suorassa aurin-gonvalossa.

- Tämän laitteen hehkulamput ^6) ovat erityisiä lamppua, joita saa käyttää vain kodinkoneissa. Ne eivät sovi huoneiden valais-tukseen.

Päivittäinen käyttö

• Älä laita kuumia kattiloita laitteen muoviosien päälle.
• Älä säilytä tulenarkoja kaasuja tai nesteitä jääkaapissa, sillä ne voivat räjähtää.
• Älä laita elintarvikkeita suoraan takaseinän ilmanvaihtoaukkoa vasten. 7)
• Pakasteita ei saa pakastaa uudelleen sen jälkeen, kun ne on kerran sulatettu.

• Säilytä valmispakasteet pakkauksen ohjeita noudattaen.

• Noudata tarkasti laitteen valmistajan säilytysohjeita. Lue ohjeet.

• Älä laita pakastimeen hiilihappopitoisia tai poreilevia juomia, sillä jäätyessä pakkaukseen muodostuu painetta, jolloin se voi räjähtää ja vahingoittaa laitetta.
• Mehujäät voivat aiheuttaa kylmävammoja, jos ne nautitaan suoraan pakastimesta otettuina.

Huolto ja puhdistus

• Ennen kuin aloitat huoltoa tai puhdistusta, kytke laite pois toiminnasta ja irrota pistoke pistorasiasta.
• Älä käytä laitteen puhdistuksessa metalliesineitä.
• Älä käytä huurteen poistamisessa teräviä esineitä. Käytä muovista kaavinta.
• Älä koskaan käytä hiustenkuivaajaa tai muuta lämmityslaitetta sulatuksen no-peuttamiseen. Liallinen kuumuus voi va-hingoittaa muovisia sisäpintoja ja kosteut-ta voi päästä sähköjärjestelmään.

Asennus

Tärkeää Noudata tarkasti sähköliitäntää käsittelevissä kappaleissa annettuja ohjeita.

• Pura laite pakkauksestaan ja tarkista mahdolliset kuljetusvauriot. Vaurioitunutta laitetta ei saa kytkeä verkkovirtaan. Ilmoi-ta mahdollisista vahingoista välittömästi jälleenmyyjälle. Säilytä tässä tapauksessa pakkausmateriaalit.
• Odota vähintään kaksi tuntia, ennen kuin kytket laitteen verkkovirtaan, jotta öljy ehtii virrata kompressoriin.
• Laitteen ympärillä on oltava hyvä ilmankierto, jotta ylikuumenemisen vaaraa ei ole. Noudata asennusohjeissa esitettyjä ilmanvaihtomääräyksiä.
• Laite on mahdollisuuksien mukaan sijoi-tettava selkä seinää vasten, jotta palovammoja aiheuttaviin kuumiin osiin (kom- pressori, lauhdutin) ei voida koskea.
• Laitetta ei saa sijoittaa lämpöpatterin tai lieden viereen.
• Varmista, että laitteen verkkovirtakytkentä on hyvin ulottuvilla laitteen asennuksen jälkeen.

- Laitteen saa kytkeä ainoastaan puhtaa-seen vesijohtoverkkoon. 8)

Huoltopalvelu

• Kaikki laitteen asennukseen liittyvät sähkötyöt on annettava ammattitaitoisen sähköasentajan tehtäväksi.
• Laitteen huoltotyöt saa suorittaa vain valtuutettu huoltoliike, ja ainoastaan alkuperäisten varaosien käyttäminen on sallittua.

Ympäristönsuojelu

Tämä laite ei sisällä otsonikerrosta tuhoavia kaasuja jäähdytyspiirissä eikä

eristemateriaaleissa. Käytöstäpoistettua laitetta ei saa toimittaa tavallisen yhdyskuntajätteen keräykseen. Eristevaahto sisältää tulenarkoja kaasuja: laitteen käytöstäpoistossa ja hävittämisessä tulee noudattaa paikallisia jätehuoltomäääräyksiä. Vältä vahingoittamasta jäähdy- tysyksikköä, erityisesti lämmönvaihti- men läheltä. Tässä laitteessa käytetyt, symbolilla ⚙️ merkityt materiaalit ovat kierrätettäviä.

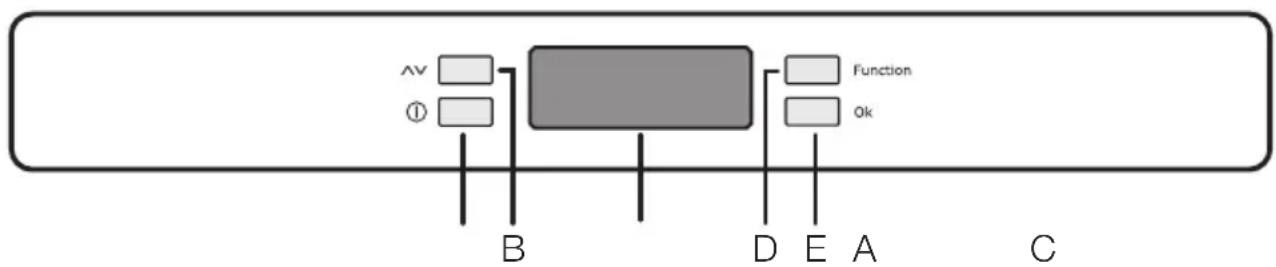

KÄYTTÖPANEELI

A - Virtapainike D - Toimintopainike
B - Lämpötilan säätöpainike E - Vahvistuspainike
C - Lämpötilan ja toimintojen näyttö

Näyttö/merkkivalot

1 Lämpötilanäyttö
2 Hälytyksen merkkivalo
3 Lapsilukko
4 Juomien jäähdytystoiminto

Laitteen käynnistäminen

Kiinnitä pistoke pistorasiaan. Jos näyttöön ei syty valoa, paina virtakytkintä (A) laitteen käynnistämiseksi.

Valitse Säästötoiminto, jossa pakastimen lämpötila säätyy pakasteiden säilytykselle optimaaliseen lämpötilaan -18 °C.

5 Ajastin
6 Negatiivisen lämpötilan merkki
7 Pikapakastustoiminto (Action Freeze)
8 Säästötoiminto

- Jos haluat valita eri lämpötilan, katso kohtaa "Lämpötilan säätäminen".

Tärkeää Jos ovi on auki muutaman minuutin, sisävalo sammuu automaattisesti. Sisävalo palautuu automaattisesti toimintaan, kun ovi suljetaan ja avataan.

Laitteen kytkeminen pois toiminnasta

Virta katkaistaan laitteesta painamalla painiketta (A), kunnes näytössä näkyvät peräjälkeen arvot -3 -2 -1.

Lämpötilan säätäminen

Lämpötilaa säädetään painikkeella (B). Nykyinen lämpötilan arvo vilkkuu ja painamalla painiketta (B) uudelleen voidaan asetettua lämpötilaa säätää asteittain. Valittu lämpötila saavutetaan 24 tunnin kuluessa.

Toimintovalikko

Toimintovalikko valitaan painikkeella (D). Kaikki toiminnot vahvistetaan painikkeella (E). Ellei valintaa vahvisteta muutaman sekunnin kuluessa, valikko katoaa näytöstä ja näyttö palaa normaaltilaan. Valikossa näkyvät seuraavat toiminnot:

Lapsilukko

Lapsilukko aktivoidaan painamalla painiketta (D) (tarvittaessa useamman kerran), kunnes näyttöön tulee kuvake 📋.

Valinta on vahvistettava painamalla painiketta (E) muutaman sekunnin kuluessa. Kuuluu äänimerkki ja kuvake jää palamaan. Lapsilukon ollessa toiminnassa, mitään toimintoa ei voi muuttaa.

Voit kytkeä toiminnon pois käytöstä milloin tahansa painamalla painiketta (D), kunnes kuvake alkaa vilkkua, ja sitten painiketta (E).

Säästötoiminto

Säästötoiminto kytketään painamalla painiketta D (tarvittaessa useita kertoja), kunnes näytössä näkyy toimintoa vastaava symboli (tai säätämällä lämpötila arvoon -18 °C). Valinta on vahvistettava painamalla painiketta E muutaman sekunnin kuluessa. Laitteesta kuuluu äänimerkki ja kuvake jää pala-maan.

Tässä tilassa lämpötila säätyy automaattisesti pakasteille parhaiten sopivaan säilytyslämpötilaan (-18 °C). Voit poistaa toiminnon käytöstä milloin ta-hansa muuttamalla osaston valittua lämpö-tilaa.

Action Freeze -toiminto

Kun pakastat tuoreita elintarvikkeita, valitse Action Freeze-toiminto painamalla toistuvasti painiketta (D).

Vahvista valinta painikkeella (E). Laitteesta kuuluu äänimerkki ja näytössä näkyy pyöriviä viivoja.

Jotta pakastusteho on mahdollisimman suuri, anna laitteen jäähtyä 24 tuntia ennen kuin asetat tuoreita elintarvikkeita muihin kuin alimmaiseen laatikko-osastoon.

Elintarvikkeiden pakastuminen kestää 24 tuntia. Älä lisää elintarvikkeita pakastimeen tämän ajan kuluessa.

Kyseinen toiminto kytkeytyy automaattisesti pois päältä 52 tunnin kuluttua.

Voit kytkeä toiminnon pois käytöstä milloin tahansa painamalla painiketta (D), kunnes symboli alkaa vilkkua. Paina lopuksi painiketta (E).

Juomien jäähdytystoiminto

Juomien jäähdytystoimintoa on käytettävä turvatoimintona kun pakastimeen laitetaan pulloja. Juomien jäähdytystoiminto aktivoidaan painamalla painiketta D (tarvittaessa useita kertoja), kunnes näyttöön tulee kuva- ke .

Valinta on vahvistettava painamalla painiketta (E) muutaman sekunnin kuluessa. Kuuluu äänimerkki ja kuvake jää palamaan.

Tässä tilassa toimii ajastin, jonka oletusarvo on 30 min. Aikaa voidaan muuttaa välillä 1 - 90 min. Minuutit valitaan painikkeella (B).

Valitun ajan kuluttua näkyvät seuraavat ilmoitukset:

• näytössä 88 vilkkuu 0
• kuvake m vilkkuu
• kuvake 📋 vilkkuu

- kuuluu äänimerkki, kunnes painiketta (E) painetaan

Silloin on muistettava ottaa juomat pakasti- mesta.

Voit kytkeä toiminnon pois käytöstä milloin tahansa painamalla painiketta (D), kunnes kuvake alkaa vilkkua, ja sitten painiketta (E).

Lämpötilahälytys

Kun pakastimen sisälämpötila kohoaa (esimerkiksi sähkökatkon jälkeen tai kun ovi on auki):

• lämpötilan arvo vilkkuu
• vilkkuva kuvake
• äänimerkki

Kun normaaliolosuhteet palautetaan:

• äänimerkki sammuu
• lämpötila-arvo vilkkuu edelleen
• hälytysmerkkivalo vilkkuu edelleen.

Kun nollaat hälytyksen painamalla painiketta (E), näytössä 88 näkyy muutaman sekunnin ajan korkein arvo, johon pakastimen lämpötila on noussut häiriön aikana.

ENSIMMÄINEN KÄYTTÖKERTA

Sisätilan puhdistaminen

Ennen kuin otat laitteen käyttöön, pese sisäosat ja kaikki kaapin sisään sijoitettavat varusteet haalealla vedellä ja käsitiskiaineella poistaaksesi näin uudelle laitteelle tyypillisen hajun. Kuivaa pinnat ja varusteet lopuksi huolellisesti.

Tärkeää Älä käytä puhdistusaineita tai hankaavia jauheita, sillä ne vahingoittavat pintoja.

Tarkista, että laitteen takana oleva poistoputki tyhjentää veden kaukaloon.

Tämän jälkeen näytössä näkyy uudelleen asetuslämpötila.

Hälytyksen aikana merkkiääni voidaan sammuttaa painamalla painiketta (E).

Ovihälytys

Jos ovi on auki muutaman minuutin ajan, laitteesta kuuluu äänimerkki. Ovihälytyksen aktivoitumisesta ilmoittaa:

- vilkkuva kuvake

- äänimerkki

Kun olosuhteet ovat palautuneet normaaleiksi (ovi suljettu), äänimerkki sammuu Hälytyksen aikana merkkiääni voidaan sammuttaa painamalla painiketta (E).

Tuoreiden elintarvikkeiden pakastaminen

Pakastinosasto soveltuu tuoreiden elintarvikkeiden pakastamiseen sekä valmispakasteiden pitkäaikaiseen säilyttämiseen.

Kun pakastat pieniä määriä tuoreita elintarvikkeita, asetusta ei tarvitse muuttaa.

Kun haluat pakastaa tuoreita elintarvikkeita, aktivoi Action Freeze-toiminto vähintään 24 tuntia ennen pakastettavien elintarvikkeiden asettamista pakastinosastoon.

Pakastettavat tuoreet elintarvikkeet voidaan asettaa kaikkiin muihin pakastinosastoihin paitsi alimpaan osastoon.

24 tunnin aikana pakastettavien elintarvikkeiden enimmäismäärä on merkitty arvokilpeen, joka sijaitsee laitteen sisäpuolella.

Ruokien pakastus kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.

Pakasteiden säilyttäminen

Kun käytät pakastinta ensimmäistä kertaa tai pitkän käyttämättömän jakson jälkeen, anna laitteen toimia vähintään 2 tunnin ajan ennen kuin laitat siihen elintarvikkeita.

Pakastuskorien ansiosta löydät haluamasi pakkauksen helposti ja nopeasti. Jos pakastat suuren määrän elintarvikkeita, poista

kaikki laatikot alakoria lukuunottamatta. Alakorin on oltava paikallaan, jotta ilmankierto toimii asianmukaisesti. Kaikille hyllyille, ylimmäistä lukuun ottamatta, on mahdollista sijoittaa elintarvikkeita, jotka tulevat 15 mm hyllyn etureunan yli.

Tärkeää Jos pakastin sulaa vahingossa esimerkiksi sähkökatkon vuoksi, kun sähkö on ollut poikki pitempään kuin teknisissä ominaisuuksissa (kohdassa

Käyttöönottoaika) mainitun ajan, sulaneet elintarvikkeet on käytettävä nopeasti tai valmistettava ruoaksi, jonka jälkeen ne voidaan pakastaa uudelleen (kun ne ovat jäähtyneet).

Sulatus

Pakasteet voidaan sulattaa ennen käyttöä jääkaapissa tai huoneen lämpötilassa riip-puen siitä, kuinka nopeasti niitä tarvitaan. Pienempiä paloja voidaan kypsentää myös jäisinä suoraan pakastimesta otettuna: Kypsennys kestää tässä tapauksessa pitem-pään.

Pakastuslaatikoiden poistaminen pakastimesta

Pakastuslaatikoissa on pysäytin, joka estää laatikoiden irtoamisen ja putoamisen vahingossa. Kun haluat poistaa laatikon koko-naan pakastimesta, vedä laatikkoa itseäsi päin pysäyttimeen saakka ja ota laatikko sen jälkeen pois kallistamalla sen etuosaa ylöspäin.

Laatikko asetetaan takaisin paikalleen nos- tamalla kevyesti sen etuosasta siten, että laatikko menee pakastimen sisään. Kun laa- tikko on mennyt pysäyttimien ohi, työnnä se paikalleen.

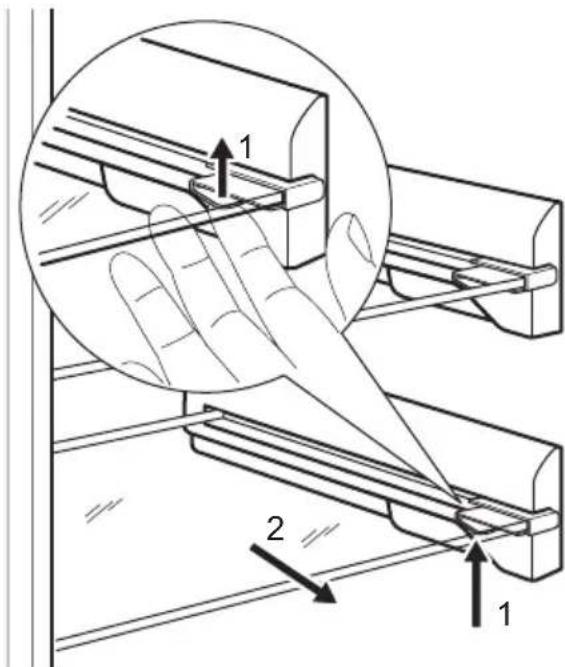

Laitteessa on hyllyjen pysäyttimet hyllyjen pitämiseksi paikoillaan.

Hyllyjä on nostettava ylöspäin (1) molemmilta puolilta ja vedettävä sen jälkeen ulospäin (2).

Seuraavassa on muutamia tärkeitä ohjeita tehokkaan pakastamisen varmistamiseksi:

- 24 tunnin aikana pakastettavien elintar-vikkeiden maksimimäärä on mainittu lait-teen arvokilvessä.

• Ruokien pakastuminen kestää 24 tuntia. Tänä aikana pakastimeen ei saa lisätä uusia pakastettavia ruokia.
• Pakasta vain korkealaatuisia, tuoreita ja puhdistettuja elintarvikkeita.
• Jaa ruoka pieniin annoksiin, jotta se pakastuu nopeasti ja täydellisesti. Tällöin

voit myöhemmin sulattaa vain tarvitsema- si määrän.

• Kääri elintarvikkeet alumiinifolioon tai pakkaa muovipusseihin mahdollisimman ilmatiiviisti.
• Älä anna tuoreiden pakastamattomien ruokien koskea jo pakastuneita tuotteita, jotta niiden lämpötila ei nouse.
• Vähärasvaiset ruoat säilyvät paremmin kuin rasvaiset. Suola lyhentää elintarvikkeiden säilytysaikaa.
• Jos jääpaloja nautitaan suoraan pakastimesta otettuina, ne voivat aiheuttaa kylmävammoja.
• Merkitse pakastuspäivämäärä kaikkiin pakkauksiin, jotta voit helposti seurata säilytysaikoja.

HOITO JA PUHDISTUS

Huomio Kytke laite irti verkkovirrasta ennen puhdistus- ja huoltotöiden aloittamista.

Laitteen jäähdytysyksikkö sisältää hiilivetyä; Jäähdytysyksikön huollon ja täytön saa suorittaa ainoastaan valtuutettu huoltoliike.

Säännöllinen puhdistus

Laite on puhdistettava säännöllisesti.

• Puhdista sisäosa ja varusteet lämpimällä vedellä ja käsitiskiaineella.
• Tarkista oven tiivisteet säännöllisesti ja pyyhi puhtaaksi.
• Huuhtele ja kuivaa huolellisesti.

Tärkeää Älä vedä, siirrä tai vahingoita kaapin sisällä olevia putkia ja/tai kaapeleita. Älä käytä puhdistusaineita, hankausjauhetta, voimakastuoksuisia puhdistustuotteita tai kiillotusvahaa sisätilojen puhdistamisessa, sillä tällaiset tuotteet vahingoittavat pintoja ja jättävät voimakkaan tuoksun.

Puhdista laitteen takapuolella sijaitsevat lauhdutin (musta ritilä) ja kompressori harjalla tai pölynimurilla. Tämä toimenpide parantaa laitteen suorituskykyä ja säästää energi-aa.

Tärkeää Varo vahingoittamasta jäähdytysjärjestelmää.

Tärkeää Kun siirrät laitetta, nosta sitä etureunasta, jottet naarmuta lattiaa.

Pakasteiden säilytysohjeita

Noudata seuraavia ohjeita varmistaaksesi laitteen parhaan suorituskyvyn:

• Tarkista, että kaupasta ostamasi pakasteet on säilytetty oikein.
• Laita pakasteet pakastimeen mahdollisimman nopeasti ostoksilla käynnin jälkeen.
• Älä avaa ovea usein äläkä pidä ovea auki pitempään kuin on tarpeen.
• Sulatettu pakaste pilaantuu nopeasti eikä sitä saa pakastaa uudelleen.
• Älä käytä tuotetta pakkaukseen merkityn viimeisen käyttöpäivän jälkeen.

Monet keittiön pintojen puhdistusaineet si- sältävät kemikaaleja, jotka voivat vahingoit- taa laitteen muoviosia. Puhdista siis ulko- pinnat pehmeällä lämpimään veteen ja neutraaliin pesunesteeseen kostutetulla lii- nalla.

Tärkeää Älä käytä puhdistusaineita tai hankausjauhetta, sillä ne vahingoittavat maalia tai ruostumattoman teräksen pinnoitusta.

Kun laite on puhdistettu, kytke se takaisin verkkovirtaan.

Ilmanvaihtosäleikön puhdistaminen

Ilmanvaihtosäleikkö voidaan irrottaa puhdistamista varten.

Varmista, että ovi on auki ja:

1. Irrota säleikön yläosa vetämällä sitä ulos/alamas.
2. Vedä säleikköä suoraan ulos, jotta se ir- toaa kokonaan.
3. Imuroi laitteen alus.

Tämän mallin pakastinosasto on huurtumatonta tyyppiä. Se tarkoittaa, että laitteen toimiesa huurretta ei keräänny laitteen sisäpinnoille tai ruokatarvikkeiden päälle. Huurretta ei synny, koska automaattisesti valvottu puhallin kierrättää koko ajan kylmää ilmaa pakastinosaston sisällä.

Jos laitetta ei käytetä pitkään aikaan

Jos laitetta ei ole tarkoitus käyttää pitkään aikaan, suorita seuraavat toimenpiteet:

1. Kytke laite irti verkkovirrasta.
2. Poista kaikki elintarvikkeet laitteesta.
3. Puhdista laite ja kaikki lisävarusteet.
4. Jätä ovi/ovet raolleen, jotta laitteen sisälle ei muodostu epämiellyttävää hajua.

Tärkeää Jos jätät laitteen päälle, pyydä jotakin toista henkilöä tarkistamaan kaappiin jätetyt elintarvikkeet aika ajoin, jotta ne eivät pilaannu esimerkiksi sähkökatkon sattuessa.

KÄYTTÖHÄIRIÖT

Käytön aikana voi usein esiintyä pieniä mutta harmittavia ongelmia, jotka eivät vaadi huoltohenkilöstön kutsumista. Seuraavassa taulukossa annetaan ohjeet, joita noudattamalla voidaan välttää huoltokustannuksia.

Tärkeää Laitteen toimintaan kuuluu tiettyjä ääniä (kompressorin ja ilman kierrätyksen

ääni). Tämä ei merkitse vikaa, vaan se kuuluu normaaliin toimintaan.

Tärkeää Laite toimii jaksoittain, joten kompressorin pysähtyminen ei tarkoita virran katkeamista. Sen vuoksi laitteen sähköosiin ei saa koskea ennen virran katkaisemista.

Ongelma Mahdollinen syy Korjaustoimenpide
Laitteen käyntiääni on kova.	Laitetta ei ole tuettu kunnolla paikalleen.	Tarkista, että laite on tukevasti paikallaan (kaikki jalat koskevat lattiaan). Katso kohta "Tasapai-nottaminen".
Äänimerkki kuuluu. Häly- tysmerkkivalo vilkkuu.	Pakastimen lämpötila on liian korkea.	Katso kohta "Korkean lämpötilan hälytys".
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Ovihälytys".
☐ ylä- ja alaneliöt näky- vät lämpötilanäytössä.	On tapahtunut lämpötilan mit- tausvirhe.	Ota yhteys valtuutettuun huolto- liikkeeseen (jäähdytysjärjestelmä pitää elintarvikkeet kylminä, mutta lämpötilaa ei voi säätää).
Kompressori toimii jatku- vasti.	Lämpötilan säädin ei ehkä ole oi- keassa asennossa.	Säädä lämpötila korkeammaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulke- minen".
Ovea on avattu liian usein. Älä pidä ovea auki pitempään kuin		on tarpeen.
Ruoat ovat liian lämpimiä. Anna lämpötilan laskea huoneen		lämpötilaan ennen kuin laitat ruoat laitteeseen.
Huoneen lämpötila on liian kor- kea.		Laske huoneen lämpötilaa.
Laitteessa on liikaa huur- retta ja jäätä.	Ovi ei ole kunnolla kiinni. Lue ohjeet kohdasta "Oven sulke- minen".
Oven tiiviste on vioittunut tai li- kainen.		Lue ohjeet kohdasta "Oven sulke- minen".
Laitteen lämpötila on liian alhainen.	Lämpötilan säädin ei ehkä ole oikeassa asennossa.	Säädä lämpötila korkeammaksi.
Laitteen lämpötila on liian korkea.	Lämpötilan säädin ei ehkä ole oikeassa asennossa.	Säädä lämpötila alhaisemmaksi.
	Ovi ei ole kunnolla kiinni.	Lue ohjeet kohdasta "Oven sulke-minen".
Ruoat ovat liian lämpimiä. Anna lämpötilan laskea huoneen		lämpötilaan ennen kuin laitat ruoat laitteeseen.
Pakastimen lämpötila on liian korkea.	Tuotteet ovat liian lähellä toisi-aan.	Järjestä tuotteet siten, että kylmä ilma pääsee kiertämään niiden vä-lissä.
Pakastimeen on laitettu suuria määriä elintarvikkeita samanai-kaisesti.		Sijoita pakastimeen pienempiä ruokamääriä yhdellä kertaa.
Laite ei toimi lainkaan.	Virta on katkaistu laitteesta.	Kytke laitteeseen virta.
Pistoke ei ole kunnolla kiinni pis-torasiassa.		Kiinnitä pistoke oikein pistorasi-aan.
Laitteeseen ei tule virtaa. Pisto-rasiaan ei tule jännitettä.		Kokeile kytkemällä pistorasiaan jokin toinen sähkölaite. Tarkista sulake. Ota yhteys sähköasenta-jaan.
Valo ei syty.	Lamppu on palanut. Lue ohjeet kohdasta "Lampun vaihtaminen".
Ovi on ollut auki liian pitkään.	Sulje ovi.
Ovi ei ole kohdallaan.	Laite ei ole oikein tasapainotettu.	Katso kohta "Tasapainottaminen".

Jos nämä ohjeet eivät ratkaise ongelmaa, ota yhteys lähimpään valtuutettuun huoltolikkeeseen.

Lampun vaihtaminen

Jääkaapissa on pitkäikäinen LED-valo. Vain huoltopalvelu saa vaihtaa lampun. Ota yhteyttä asiakaspalveluun.

Oven sulkeminen

1. Puhdista oven tiivisteet.

2. Säädä ovea tarvittaessa. Lue ohjeet kohdasta Asennus.

3. Vaihda tarvittaessa vaurioituneet oven tiivisteet. Ota yhteys valtuutettuun huoltoliikkeeseen.

TEKNISET TIEDOT

EUF29420W	EUF29420X EUF29420K	EUF29425W EUF29425X	EUF29430W EUF29430X
Mitat
Korkeus 1800 mm 1800 mm 1800 mm
Leveys 595 mm 595 mm 595 mm
Syvyys 623 mm 623 mm 623 mm
Käyttöönottoaika	12 tuntia	12 tuntia	12 tuntia
Jännite 230 V 230 V 230 V
Taajuus	50 Hz	50 Hz	50 Hz

Tekniset tiedot on merkitty laitteen sisälle, vasemmalle puolelle kiinnitettyyn arvokil-peen ja energiatarraan.

ASENNUS

Lue huolellisesti turvallisuusohjeet oman turvallisuutesi ja laitteen asianmukaisen toiminnan varmistamiseksi, ennen kuin aloitat laitteen asennuksen.

Sijoittaminen

Asenna laite paikkaan, jossa ympäristön lämpötila vastaa laitteen arvokilvessä mainittua ilmastoluokkaa:

Ilmasto-luokka	Ympäristön lämpötila
SN	+10 °C - 32 °C
N	+16 °C - 32 °C
ST	+16 °C - 38 °C
T	+16 °C - 43 °C

Sijainti

Jos laite sijoitetaan keittiökaapin alapuolelle, laitteen yläreunan ja keittiökaapin välillä tu-lee olla vähintään 40 mm parhaan suorituskyvyn varmistamiseksi. Mahdollisuuksien mukaan tulee kuitenkin välttää sijoittamasta laitetta kalustekaapin alapuolelle.

Tila ilmanvaihtoa varten voi olla

• heti laitteen yläpuolella
• yläkalusteen takana ja yläpuolella.
  Tällöin kalusteen takana on oltava vähintään 50 mm tilaa.

Ennen kuin kytket laitteen verkkovirtaan, tarkista, että arvokilvessä mainittu jännite ja taajuus vastaavat verkkovirran arvoja.

Laite on kytkettävä maadoitettuun pistorasi- aan. Virtajohdon pistoke on varustettu maadoituskoskettimella. Jos pistorasia, johon laite kytketään, ei ole maadoitettu, ota yhteys sähköasentajaan ja pyydä asentajaa kytkemään laite erilliseen maadoitusliittimeen voimassa olevien määräysten mukaisesti.

Valmistaja ei vastaa millään tavalla vahingoista, mikäli edellä olevia turvallisuusohjeita ei ole noudatettu.

Tämä laite vastaa Euroopan yhteisön. direktiivejä.

Kuljetustukien irrottaminen

Laitteessa on kuljetustuki, joka pitää oven paikallaan kuljetuksen aikana.

Se irrotetaan seuraavalla tavalla:

1. Avaa ovi.
2. Poista kuljetustuki oven reunoilta.
3. Poista kuljetustuki alasaranasta (mallikohtainen).

Tärkeää Joissain malleissa laitteen alla on vaimennustyyny. Älä poista sitä.

Takaosan välikappaleet

Kiinnitä varustepussista löytyvät välikappa- leet kuvan mukaisesti. Kiinnitä välikappaleet paneelin takapuolelle.

Kun sijoitat laitteen paikalleen, tarkista, että se on vaakatasossa. Säädä jalkoja tarvittaessa toimitetulla ruuviavaimella.

Oven kätisyyden vaihtaminen

Oven avautumissuunta vaihdetaan seuraavalla tavalla:

1. Irrota pistoke pistorasiasta.
2. Poista ilmanvaihtosäleikkö. Poista irrotettava yläosa ja asenna se säleikön vastakkaiselle puolelle.
   Poista polkimen reiän suojus ja asenna lisävarustepussissa oleva suojus vastak-kaiselle puolelle.
3. Kallista laite takaosansa varaan puisen tuen päälle.
4. Irrota sarana (B1) ja poista suojalevy (B2) ja tukikappale (B3).
   Poista suoja (B4) vastakkaiselta puolelta ja asenna tukikappale (B3), suojalevy (B2) ja sarana (B1). Kiinnitä suojus (B4) vastakkaiselle puolelle.

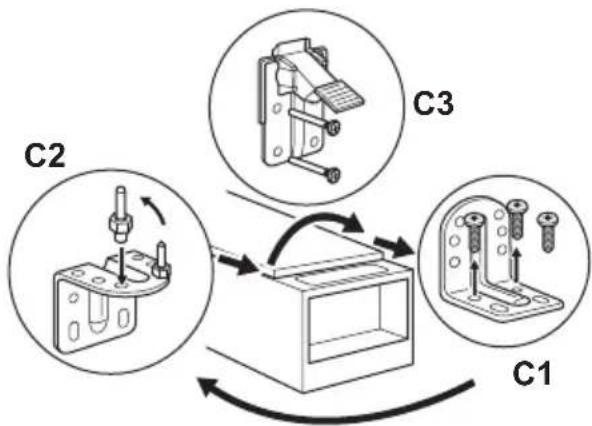

1. Ruuvaa irti alasarana (C1). Siirrä tappi toiselle puolelle (C2). Irrota poljin ja siirrä se toiselle puolelle (C3). Ruuvaa alasarana kiinni vastakkaiselle puolelle.

1. Kiristä tappi toimitetulla ruuviavaimella
2. Ruuvaa kahva irti. Poista toiselta puolel- ta reikien tulpat 3-4 mm:n lävistimellä tai poralla. Asenna kahva. Laita paikoilleen varustepussista löytyvät ruuvien reikien tulpat.

Tuotteeseen tai sen pakkaukseen merkitty symboli 📄, osoittaa, että tätä tuotetta ei saa laittaa sekajätteen joukkoon, vaan se on toimitettava erilliseen sähkö- ja elektroniikkajätteiden keräyspisteeseen. Asianmukaisella jätehuollolla estetään mahdolliset ympäristö- ja terveyshaitat. Laitetta ei saa purkaa ennen jätehuoltoon

1. Nosta laite ylös ja sijoita ilmanvaihtosäleikkö paikalleen.
2. Aseta laite paikalleen.

! Varoitus! Sijoita laite paikalleen ja tasapainota se. Odota vähintään neljä tuntia ennen kuin kytket virtajohdon pistorasiaan.

Tarkista lopuksi seuraavat seikat: - Kaikki ruuvit on kiristetty. - Magneettitiiviste on tarttunut tiukasti kaappiin. - Ovi avautuu ja sulkeutuu kunnolla. Jos sijoituspaikan lämpötila on alhainen (esim. talvella), tiiviste ei mahdollisesti tartu hyvin. Odota tässä tapauksessa, että tiiviste kiinnittyy itsestään.

luovuttamista eikä laitteen sisälle saa laittaa muita jätteitä. Tarkempia tietoja tämän tuotteen kierrättämisestä saat kuntasi jäteasioita hoitavalta viranomaiselta, liikkeestä josta tuote on ostettu tai internet sivuiltamme www.electrolux.fi.
