BRUKSANVISNING Massive 90 B Witt

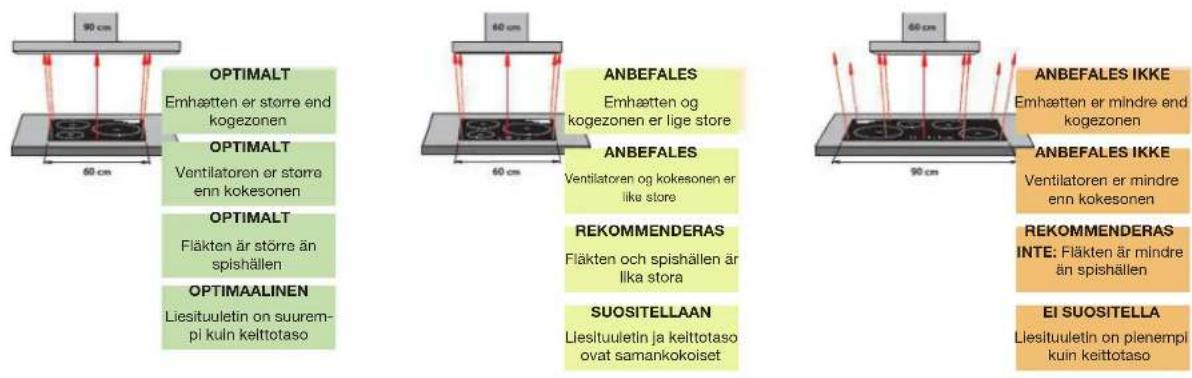

Figure 1

Emhætten er større end kogezonen
Ventilatoren er større enn kokesonen
Fläkten är större än spishällen
Liesituuletin on suurem- pi kuin kelttotaso
Emhætten og kogezonen er lige store
Ventilatoren og kokesonen er like store
Fläkten och spishällen är Ilka stora
Liesituuletin ja keittotaso ovat samankokoiset
Emhætten er mindre end kogezonen
Ventilatoren er mindre enn kokesonen
INTE: Fläkten är mindre än spishällen
Liesituuletin on pienempi kuin keittotaso

Ventilatoren er kun koblet fra strømnettet, när en av fölgende betingelser er oppfyllt:

• Kontrollera, att produkten inte har skadats under transporten.
• Emballagedelar (t ex folie, polystyrenskum) kan vara farligt för barn. Fara för kvävning! Förvara därför emballaget utom barns räckvidd, och bortskaffa materialet så fort som möjligt.
• Produkten får endast användas av vuxna. Håll barn under uppsyn. Fläkten och dess komponenter ska hållas borta från barn.
• Personer som på grund av begränsningar i fysisk eller mental förmåga eller på grund av bristande erfarenhet eller okunnighet inte kan använda fläkten, får inte använda den utan uppsikt.
• Arbeta aldrig med öppen eld under fläkten. Undvik flambering, grillstekning och liknande.
• Antänd inte gasbrännare som orsakar intensiv, okontrollerad värmepåverkan från flammor under fläkten.
• Se till, att det inte uppstår flammor upp längs grytorna.
• Om man arbetar med oljor eller fett, ska man hela tiden hålla ett öga på grytor, pannor och frityrgrytor. Även grillstekning över elgrillutrustning ska ske under konstant uppsyn. Överupphettad olja och fett kan självantända och därmed sätta eld på fläkten.
• Koppla bort strömmen från produkten före rengöring eller underhåll.

Fläkten är endast frånkopplad från elnätet när något av följande villkor är uppfyllt:

• Kontakten dras ut. Dra inte i sladden utan i kontakten när du kopplar bort fläkten från elnätet.
• Säkringen är frånkopplad.
• Skruvsäkringen är helt borttagen.

Varning: Risk för förgiftning!

• Om man i samma rum eller ventilationssystem använder både en köksfläkt och en öppen spis som är beroende av luften i rummet, bör du vara ytterst försiktig.
• Eldstäder som är beroende av luften i rummet kan t.ex. vara gas-, olje-, ved- eller koleldade värmeapparater, genomströmningsvärmare, varmvattenpannor, gashällar eller gasugnar, som får sin förbränningsluft från rummet där de ställs in och vars avgaser släpps ut i det fria via t.ex. en skorsten.
• Vid utluftning i det fria, även med extern fläkt, suger fläkten ut luft från köket och rummen intill.
• Om lufttillförseln inte är tillräcklig, uppstår det ett undertryck. Eldstäderna får för lite förbränningsluft. Förbränningen hämmas.
• Giftiga förbränningsgaser kan dras in i rummen från skorstenen eller utsugningsschakten. Detta kan vara livsfarligt!

• Fläkten kan användas utan risk samtidigt som en öppen spis, som är beroende av luften i rummet, om undertrycket i
  rummet eller ventilationssystemet är högst 4 Pa (0,04 mbar), vilket undviker återsugning av förbränningsgas.
  Detta kan uppnås, om frisk luft för förbränning kan strömma in genom öppningar i t.ex. dörrar och fönster. Man bör se till att öppningarnas tvärsnitt är tillräckligt stora. En ensam ventilationskanal ger vanligtvis inte tillräcklig lufttillförsel.

• Använd inte fläkten utan de tillhörande fettfiltren.

• Var noga med att rengöra fettfiltren och följ rekommendationerna för frekvent rengöring.
• Om du har ett system som använder cirkulationsdrift, ska kolfiltren bytas ut efter 50 timmars användning.
• Sätt på fläkten, innan du påbörjar matlagningen.
• Låt fläkten köra 10 minuter efter avslutad matlagning.
• Fläkten får under inga omständigheter användas som ventilation.
• Om fläkten används över en gasbrännare måste de tända tillagningszonerna alltid täckas av grytor och andra kokkärl.

2. ELEKTRISK ANSLUTNING

• Fläktens elsäkerhet kan bara garanteras, när det finns en jordförbindelse enligt gällande föreskrifter. Det är mycket viktigt, att denna grundläggande säkerhetsföreskrift testas, och att installationerna vid tveksamheter kontrolleras av en fackman. Tillverkaren/importören kan inte hållas ansvariga för skador, som uppstår på grund av bristande eller avbruten jordledning (t. ex. elektrisk stöt).
• Installation och reparation får bara utföras av fackfolk. Installation och reparation som utförs av icke auktoriserad tekniker kan medföra stor risk för användaren och omfattas inte av reklamationsordningen. Inbyggnad och montering av denna fläkt på en icke-stationär uppställningsplats (t. ex. en båt) får endast utföras av auktoriserad tekniker och endast enligt gällande säkerhetsföreskrifter för användande av denna fläkt.
• Tillverkaren/importören kan inte hållas ansvariga för person- eller produktskador som orsakats av installationer, utförda av icke auktoriserade personer och installationer, som inte uppfyller de nödvändiga säkerhetsföreskrifterna och anvisningarna (gäller både för metod och material).
• Teknisk data kan finnas inne i fläkten, när fettfiltren avlägsnas.
• Den medföljande flexibla nätsladden är redan ansluten invändigt och löper ut nära fläktens luftutgång.

Innan den elektriska anslutningen, bör du:

• Kontrollera, att anslutningsvillkoren stämmer överens med den anslutningsinformation (spänning och frekvens), som anges på typskylten. Det är mycket viktigt, att denna data stämmer överens, så att fläkten inte skadas. Vid tvivel kontaktas en fackman.
• Kontrollera att platsen har nödvändiga åtgärder och skydd mot kortslutning och elektrisk stöt, i enlighet med lagar och förordningar.
• Koppla bort strömmen från den tvåpoliga omkopplaren innan du installerar fläkten. Anslut strömmen igen när installationen är klar.

3. ALLMÄN INFORMATION

3.1 Beskrivning av fläkten

Vid cirkulationsdrift:

Fläkten har inte en frånluftskanal ut i det fria. Användning av kol- eller plasmafilter filtrerar fett och lukt från luften och sänder den därefter tillbaka in i rummet.

Vid frånluftning ut i det fria:

Fläkten är utformad för att ta bort ångor och lukt från köket. Detta kräver installation av en frånluftskanal som leder den använda luften ut i det fria.

3.2 Tips och idéer

1. För optimal prestanda, rekommenderas det att sätta på fläkten cirka 10 minuter innan matlagningen påbörjas. Låt fläkten köra i minst 10 minuter efter avslutad matlagning.
2. Håll alltid ett öga på grytor och stekpannor, eftersom överupphettad olja och fett kan självantända och därmed orsaka brand.
3. Arbeta aldrig med öppen eld under fläkten och undvik flambering, grillstekning och liknande. Flammorna kan orsaka brand.
4. Innan man utför någon form av arbete/underhåll inne i fläkten, ska man först koppla bort strömmen.
5. Följ rekommendationerna för rengöring och byte av filter. Om man inte följer rekommendationerna, kan detta medföra brand och/eller försämring av produkten pga. fettavlagringar.
6. Alla ändringar av produktens stålkonstruktion medför att garantin bortfaller.

3.3 Kondensvatten i fläkten

Kondens uppstår vid en plötslig temperaturförändring, t.ex. när ånga kommer i kontakt med en kall yta. Kondens är tyvärr ett fysiskt fenomen som är helt oberoende av köksfläktens sugförmåga, men beror närmare på temperaturskillnaden mellan den heta tillagningsångan och den kalla ytan på köksfläkten. Oavsett hur kraftfull fläktens sugförmåga är, kan den inte skingra bort allt kondensvatten. En köksfläkt är avsedd att driva ut ångor men har inte kapacitet att leda bort vatten.

Om du har problem med kondens, till exempel på grund av läckage under fläkten, kan detta bero på olika individuella eller relaterade orsaker:

• Rumstemperaturen är kallare eller lägre än tillagningsångan. Oundviklig fysisk reaktion som genererar en värmechock vid kontakt med den kalla ytan på fläkten.
• Användning av hållar med maximal effekt utan att förvärma rummet och fläktens yta. Effekten förvärras vid användning av induktionshällar, som ger snabb uppvärmning och inte genererar restvärme.
• Felaktig användning eller underhåll av fläkten, t.ex. rengöring av fettfilter eller byte av kolfilter.
• Installation av en skorsten med en diameter som är mindre än den som krävs för användning med motorn, längden på frånluftskanalen, vinkelrör, minskningar etc.
• Specialdesignade fläktar, t.ex. sluttande eller integrerade köksfläktar, som genererar mer kondens när de installeras närmare tillagningszonen.

Hastighet 1: För uppvärmning av vatten.

Hastighet 2 og 3: För vanlig matlagning

Hastighet 4 (Booster): För mer krävande matlagning som till exempel grillning eller stekning. Använd under inga omständigheter Boosterfunktionen för ångkokning.

Korrekt hastighet för fläktens sugkraft kommer att reducera kondensbildning avsevärt. Observera att ånga som genereras under tillagningen samlas upp tillsammans med matos. Vatten är tung vätska som inte är lätt att köra genom fläktens motor. Därför rekommenderar vi att du använder en sughastighet som möjliggör extraktion av os såväl som en betydande mängd ånga. Alternativa metoder kan användas för att fånga upp ångan som fläkten inte avlägsnar, till exempel genom att skapa så mycket ventilation i köket som möjligt; helst genom att öppna ett fönster på samma sätt som man tar bort kondens i badrummet efter ett varmt bad.

4. INSTALLATIONSANVISNING

4.1 Välj korrekta dimensioner för fläkten (fig. 1)

4.2 På vilken höjd ska fläkten placeras? Rekommendationer: (fig. 2)

Enligt föreskrifter: Europeiska 60335-2-31, Internationella IEC 60335-2-31: 2012 och spanska UNE-EN 60335-2-31- Minsta avständ mellan hällen och fläktens underkant måste vara 650 mm om köksfläkten installeras över en gasspis.

4.3 Installation av frånluftskanal (fig. 3)

Fläkten är utformad för att ta bort ångor och os från köket. Detta kräver installation av en frånluftskanal som leder den använda luften ut i det fria. Kanalen (vanligtvis ett rör med ∅150 mm) får inte vara längre än 4-5 m och får inte reduceras i diameter. Bästa resultat uppnås genom att använda släta plast- eller stålrör och så långt som möjligt utan böjar. Långt frånluftsrör, böjar på röret och minskad rördiameter minskar sugeffekten och höjer ljudnivån avsevärt.

Frånluftsrörets diameter får inte minskas. Diametern måste vara densamma som på flänsen. Annars minskar sugkraften drastiskt och ljudnivån ökar kraftigt. För horisontell installation av frånluftssrör måste röret ha en stigning på ca. 10% för att underlätta utblåsningen.

Frånluftning får inte ske genom en rökkanal, skorsten eller ventilationsschakt, om dessa används för utluftning av rum med eldstäder.

Både storlek och höjd på fläkten har betydelse för den maximala prestandan.

Undertrycket i rummet eller ventilationssystemet får vara högst 4 Pa (0,04 mbar). Kontrollera, att det finns tillräcklig utluftning.

Tillverkaren/distributören kan inte hållas ansvariga för produkt- och/eller personskador i förbindelse med felaktig installation, anslutning, samt användning av fläkten. Garantin bortfaller, om ovanstående inte följs.

Teknikern ansvarar för rörinstallationen i förhållande till alla typer av läckage eller luftförlust längs frånluftsröret på grund av felaktig installation av delar och dålig anslutning. Det är teknikerns ansvar att kontrollera att alla anslutningspunkter är helt täta.

4.4 Schema över avständsmått

Double M 220x90	Above ∅150*	Justice ∅150 Reduce ∅150*
Bloom 220x90	Free ∅120 Legend				Endast cirkulati-onsdrift
Slide ∅150 Iris ∅150				Massive ∅150

Om produkten inte installeras med den rekommenderade diametern, enligt ovanstående schema, kan inte tillverkaren/distributören hållas ansvariga för produkt- och/eller personskador. Garantin bortfaller, om ovanstående rekommendationer inte följs.

*Adapter till 220x90 medföljer.

4.5 Ventilation - luftintag (fig. 4)

En god ventilation i köket är ett standardkrav för att säkerställa, att fläkten arbetar optimalt. En fläkt som arbetar i ett stängt utrymme (kök) kan skapa ett lufttryck, som reducerar utsugningseffekten. Luftintag för gasinstallation kan skapa god ventilation. Om man inte har gasinstallation, måste man göra ett luftintag, så att det blir tillräcklig lufttillförsel i köket.

5. KONTROLLPANEL OCH FJÄRRKONTROLL

För att uppnå bäst resultat, sätt på fläkten ett par minuter innan du påbörjar matlagningen, och låt den köra 10 minuter efter avslutad matlagning.

Fläkten har 4 hastigheter för sugstyrka. Vid hastighet 4 (booster), sänks hastigheten automatiskt till nivå 3 efter några minuter. Beroende på det elektroniska systemet minskas hastigheten från nivå 4 till 3 efter någonstans mellan sju och femton minuter.

Knapparna har följande funktioner:

BOOSTER-funktionen annullerar timern.

5.1. Kontrollpanel

A. TÄND/SLÄCK - hastighet 1: Denna knapp tänder och släcker fläkten. Fläkten startar på hastighet 1.
B. Hastighet +
C. Hastighet
D. Belysning: Tryck på knappen för att tända eller släcka ljuset.
E. Timer: När fläkten är i drift, tänds ljuset. När denna funktion är aktiverad, fortsätter fläkten att köra i några minuter på den valda sughastigheten och släcks därefter automatiskt. Fungerar endast vid hastighet 1-2-3. Vid hastighet 4 annullerar BOOSTER-funktionen timern.

Fläkten är utrustad med en funktion som indikerar, när fettfiltren ska bytas. När lampan på knappen F blinkar, ska filtren rengöras (normalt efter 40 timmars drift). När filtren är återmonterade, håll F-knappen nere i några sekunder för att nollställa.

6. BELYSNING

6.1 Byte av lampa

Fläkten är utrustad med ett belysningssystem, som är baserat på LED-teknik. LED-belysningen garanterar optimal belysning, en varaktighet på upp till 10 timmar längre än traditionella glödlampor, och sparar samtidigt 90% energi.

För byte av lampa ska en kvalificerad tekniker tillkallas.

7. FETTFILTER

Innan rengöring och underhåll ska fläkten kopplas från strömmen.

Fettfiltrets funktion är att absorbera de fettpartiklar, som bildas under matlagning. Fettfiltren ska rengöras en gång i månaden (eller om indikatorn visar det för gällande modeller) med ett milt rengöringsmedel, antingen manuellt eller i diskmaskinen.

För att ta bort fettfiltret, dra i handtagen (fig. 6)

- För att ta bort filtret, ta tag i handtag A, dra försiktigt nedåt och ta bort det. För att återmontera, följ proceduren i omvänd ordning.

- I takfläktar öppnas fläktens lucka för att komma åt filtren.

Filtren kan rengöras för hand eller i diskmaskin.

7.1 Diskmaskin

Sänk ner filtret i varmt vatten med lite milt diskmedel. Skölj noggrant med varmt vatten.

7.2 Maskinopvask

Placera filtren i diskmaskinen och välj ett kort program med låg temperatur (max. 40 °) utan att använda skurmedel.

Rengöring av filtren i diskmaskin kan orsaka lätt missfärgning. Detta påverkar inte filtrens funktion.

De flesta fläktar är utrustade med ett filterkontrollsystem, som rekommenderar när det är dags att rengöra eller byta ut dem (både fett- och kolfilter).

OBS: Om ditt fettfilter är mycket smutsigt kan det hända att köksfläkten inte kan fungera på bästa sätt och detta påverkar luftkvaliteten i köket. Täpptta filter är MYCKET BRANDFARLIGA!

Tillverkaren tar inget ansvar för brand som uppstår på grund av att instruktionerna inte följs och dåligt underhåll av filtren.

8. RENGÖRING OCH UNDERHÅLL

Regelbunden rengöring av fläkten säkerställer en god och felfri drift och förlänger fläktens livstid. Var noga med att rengöra fläkten utvändigt och invändigt och byt fettfilter enligt tillverkarens rekommendationer.

8.1 Invändig rengöring

8.2 Utvändig rengöring:

Alla ytor och kontrollelement får endast rengöras med en mjuk trasa, diskmedel och varmt vatten. Skölj och eftertorka noggrant.

OBS: Var noga med att koppla bort strömmen. Det rekommenderade rengöringsmedlet är en blandning av vatten och ett PH-neutralt diskmedel.

Undvik att använda nedanstående, då de skadar ytan:

• Soda-, syra, eller kloridhaltiga rengöringsmedel och rengöringsmedel, som innehåller lösningsmedel
• Rengöringsmedel med skurande effekt, t.ex. skurpulver eller skursvampar, som t.ex. grytsvampar eller använda svampar, som innehåller rester av skurmedel.

Fläkten torkas av försiktigt med en mjuk trasa och rengöringsmedel. Följ stålets riktning. HÄLL INTE VATTEN DIREKT PÅ FLÄKTEN. Trasan får inte ha knappar, blixtlås eller annat. som kan repa ytan. Borstat stål får INTE komma i beröring med rengöringsmedel som inte är avsedda speciellt för vård av stål.

Tillverkaren påtar sig inget ansvar för produktskador, som uppstår på grund av att instruktionerna för rengöring och underhåll av fläkten inte följs.

9. FELSÖKNING

Innan servicetekniker tillkallas:

Fläkten fungerar inte:

• Kontrollera om apparaten är ansluten till ström (220 - 240 V)
• Kontrollera om hushållet har rätt strömförsörjning
• Kontrollera om en säkring har gått

Fläkten suger inte tillräckligt och / eller hög ljudnivå:

• Välj önskad hastighet
• Rengör eller byt ut filter
- Frånluftsröret är blockerat eller har inte rätt diameter

Ljuset tänds inte:

• Glödlampan är defekt
• Glödlampan är inte monterad korrekt

REKLAMATIONSRÄTT

Det är 3 års reklamationsrätt som gäller som reklamationsrätt på fabrikations- och materialfel på din nya produkt, gällande från dokumenterat inköpsdatum. Garantin omfattar material, arbetslön och bilkörning. Vid kontakt angående service bör Ni upplysa om produktens namn och serienummer. Dessa upplysningar finns på typskylten. Skriv eventuellt ner denna information här i bruksanvisningen så har Ni dem till hands. Det gör saker enklare för servicemontören att finna de korrekta reservdelarna.

Reklamationsrätten täcker inte:

• Fel och skador som inte är fabrikations- och materialfel
• Vid brist på underhåll – inkluderar också brist på rengöring av produkten
• Vid brand- och/eller vatten- och fuktskador på produkten
• Vid transportskador när produkten är transporterad utan korrekt emballage
• Om det har använts reservdelar som inte är original
• Om anvisningarna i bruksanvisningen inte följts
• Om inte installationen är gjord som anvisat
• Om inte auktoriserad personal utfört installationen eller reparationen av produkten
• Defekta lampor

Transportskador

En transportskada som konstateras vid återförsäljarens leverans hos kunden, är uteslutande en sak mellan kunden och återförsäljaren. Vid tillfälle där kunden själv har stått för transporten av produkten, påtar sig leverantören ingen förpliktelse i förbindelse med eventuell transportskada. Eventuella transportskador ska anmälas omgående och senast 24 timmar efter att varan är levererad. Annars kommer kundens krav att bli avvisat.

Ogrundade servicebesök

Om man tilkallar en servicemontör, och det senare visar sig att man själv kunnat åtgärda felen, genom att följa anvisningarna här i bruksanvisningen, eller genom att byta en säkring i säkringsskåbet, åligger det kunden att själv betala för servicebesöket.

Kommersiella inköp

Kommersiella inköp är varje köp av apparater som inte ska användas i ett privat hushåll utan användas till affärsmässigt eller liknande ändamål (restaurang, café, kantin etc.) eller användas till uthyrning eller annan användning som omfattar flera användare.

I förbindelse med kommersiellt inköp gäller ingen garanti eftersom denna produkt uteslutande er framställt för privata hushåll.

SERVICE

För begäran om service och reservdelar i Sverige (Centralservice i Osby), ber vi dig fylla i serviceblanketten här: http://service.witt.dk/service/se/Appliances/Service.aspx Du kommer därefter att bli kontaktad för ytterligare information. Du kan även kontakta företaget på tel.: [phone] eller mail: [e-mail].

Med förbehåll för tryckfel.

Tillverkaren/återförsäljaren kan inte hållas ansvariga för produkt- och/eller personskador, om säkerhetsanvisningarna inte följs. Garantin bortfaller om anvisningarna inte följs.
