BRUKSANVISNING 45-6055 Biltema

Denna manual innehåller viktig information om hur produkten används samt eventuella säkerhetsrisker. Användaren uppmanas att läsa manualen före användning. Vi reserverar oss för att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med produkten. Spara manualen för framtida bruk.

MÄRKNING

Manual medföljer och ska läsas innan användning och sparas för framtida bruk.

VARNING! Manualen innehåller viktiga säkerhetsanvisningar. Läs dem noga och följ dem till punkt och pricka.

TEKNISKA DATA

Kapacitet .....3028 I/tim (pumpens vattenflöde)

Kapacitet .....10 kg (sand)

Faktiskt filterområde . . . . .0,058 m² (0,62 ft²)

Kornstorlek .....0,45–0,85 mm (sand)

Arbetstryck .....0,2 bar (3 psi)

Vattentemperatur .....35 °C (max)

Vikt ....4,6 kg

Material ....PP-plast (polypropen)

Material....PE-plast (polyeten) (slang)

SÄKERHETSFÖRESKRIFTER

• Läs alltid manualen före användning och spara
  • den för framtida bruk.

• Vid installation och användande av denna elektriska utrustning, ska grundläggande säkerhetsåtgårder alltid vidtas. Dessa inkluderar följande:

• Strömförsörjningen till pumpen ska ske via en isolerad transformator eller genom en jordfelsbrytare (RCD) som har en nominell märkström som inte överstiger 30 mA.

• Eluttaget på väggen ska vara placerat minst fyra meter ifrån poolen.

• Pumpen måste förses med ström från ett fast, jordat uttag. Om detta inte kan bekräftas anlita en behörig elektriker för frågor som rör kontakter och jordning.

• Kontrollera att produktens spänning överensstämmer med eluttaget.

• Produkten får endast användas för avsett bruk.
• Produkten får bara användas enligt anvisningarna i manualen.

Risk för elchock!

• Bada inte när pumpen är påslagen! Vid skada på sandfiltret ska poolen hållas stängd.
• Gräv inte ner kabeln i jorden. Placera kabeln synligt och säkert så att den inte kan skadas av gräsklippare, häcktrimmers eller annan utrustning.
• Nätkabeln kan inte bytas ut. Om kabeln är skadad måste apparaten kasseras och ersättas av en ny pump.
• För att minska risken för elektriska stötar, anslut inte någon förlängningskabel, timer, kontaktadapter eller omvandlare till filterhuset. Använd ett fast eluttag.
• Risk för elchock! – Det är farligt att använda sandfilterpumpen med felaktig strömförsörjning. Det orsakar också permanenta skador på sandfilterpumpen.
• Hantera sandfilterpumpen varsamt. Förfytta den inte genom att dra eller bära den i elkabeln.
• Fatta tag i stickkontakten när du ska dra ut den från eluttaget. Dra aldrig i elkabeln.
• Hantera elkabeln med försiktighet så att inga skavningar uppstår.
• Placera aldrig sandfilterpumpen på heta ytor eller i närheten av andra värmekällor.
• Undvik att stöta till sandfilterpumpen med vassa eller rörliga föremål.
• Låt aldrig sandfilterpumpen komma i kontakt med olja.
• Dra ut stickkontakten ur eluttaget före rengöring, flytt, underhåll eller justering av pumpen.
• Dra inte ut stickkontakten om du är blöt eller om händerna är våta.
• Koppla alltid ur stickkontakten från eluttaget innan flytt, rengöring, service eller justeringar.
• Koppla alltid ur sandfilterpumpen på regniga dagar, före rengöring eller annat underhåll och om den lämnas obevakad och under semesterresor.
• Står poolen oanvänd under en längre tid, exempelvis under vintern, ska sandfilterpumpen kopplas ifrån och förvaras inomhus.
• Läs alltid manualen vid säsongsstart, då det är dags att koppla in sandfilterpumpen på nytt.
• De nationella föreskrifterna för elektriska installationer måste följas. Rådfråga en behörig elektriker om du har frågor.

Försiktighet

Denna produkt ska installeras och avinstalleras av en vuxen person.

Denna sandfilterpump ska enbart användas till ovanmarkspooler. Använd den inte till permanent installerade pooler. En ovanmarkspool är konstruerad så att den lätt kan nedmonteras för förvaring och sedan återmonteras för användning. En permanent installerad pool är inbyggd i marken eller i en byggnad och kan inte nedmonteras på ett enkelt sätt.

Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn ska inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

Låt aldrig barn leka med produkten.

Rengöring och underhåll får inte utföras av barn utan tillsyn.

OBS!

För att undvika skador på produkten och personskador, Stäng av pumpen innan du vrider på reglerventilen.

Om filterkåpan sitter löst, är skadad eller trasig ska den inte användas. Det kan leda till personskador. Byt ut trasig filterkåpa omedelbart.

Starta inte pumpen om tryckmätarens värde överstiger tillåtet maxtryck.

Pumpen arbetar under högt tryck. Varje felaktig installation av cylinderhuvudet kan resultera i allvarliga skador, dödsfall eller skada på egendom.

Tillsätt inte kemikalier i sandfilterpumpen.

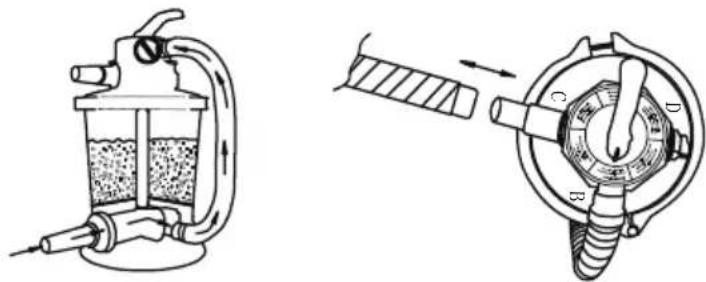

Placering

Placera sandfilterpumpen, på ett stabilt och jämnt underlag, minst två meter från poolen. Håll avståndet så långt det är möjligt.

Var noga med poolens och sandfilterpumpens placering så att bra ventilation och god åtkomst för tömning och rengöring finns. Placera aldrig sandfilterpumpen på en plats där den kan samla vatten eller på en stig där många människor går.

Sandfilterpumpens kontakt ska vara tillgänglig efter installationen och vara placerad minst fyra meter från poolen.

Maxhöjd för pumpens placering är 1,5 meter.

ÖVERSIKT

Normal filtrering för att rensa poolvattnet. Vattnet rinner igenom sandfiltret och tillbaks till poolen.

Bakåtspolning (backwash)

Vattnet rinner i omvänd riktning för att rensa sandfiltret. Vattnet rinner igenom sandfiltret och släpps sedan ut genom pumpens avlopp.

Sköljning (rinse)

Denna funktion används när du startar poolen för säsongen. Sanden i sandfiltret sköljs och och jämnas till när du har kört en bakåtspolning.

Tömning (waste)

Används när du ska tömma poolen på vatten eller sänka vattennivån. Skruva loss avtappningsventilen (15) i botten av pumpen och låt allt eller delar av vattnet rinna ut. Skruva moturs.

Cirkulation (recirculate)

Cirkulerar poolvattnet utan att passera genom sandfiltret. Vattnet rinner igenom reglerventilen och direkt till poolen.

Stängd (closed)

Avstängt. Inget vattenflöde mellan pool och sandfilter.

MANOMETER

OBS! Kontrollera trycket under drift. Det ska ligga inom det görna fältet och inte överstiga 0,2 bar. När trycket ligger inom det gröna området, 0,2 bar (3 psi), fungerar sandfilterpumpen normalt.

WARNING! Före underhåll måste pumpen stängas av och kopplas ifrån strömuttaget. Annars finns det risk för allvarliga personskador och till och med dödsfall.

OBS! Kontrollera trycket regelbundet. Om trycket ligger högre än 0,2 bar (3 psi) under drift, måste sanden rengöras eller bytas ut. Använd funktionerna "backspolning" och "sköljning".

OBS! Skölj pumpen regelbundet beroende på hur mycket poolen används.

Använd inte sandfilterpumpen om poolen är frusen, det kan kan skada pumpen. Om produkten måste användas med frostskyddsmedel kan även propylenglykol användas. Propylenglykol är ett frostskyddsmedel som är skonsamt mot plast. Andra typer av frostskyddsmedel är inte att rekommendera eftersom de kan skada produktens plastdetaljer.

Tömning av vattnet

Innan du tömmer vattnet eller återställer poolen, se till att vattnets utloppsriktning är mot ett dike och bort från hus och byggnader. Följ lokala bestämmelser för särskilda krav på vattenrening.

• Stäng av pumpen och dra ur stickkontakten.
• Skruva loss avtappningsventilen (15) moturs för att helt tömma vattnet i pumpen. Avtappningspluggen sitter i botten av pumpen.

• Efter tömning, koppla loss sandfilterpumpen, slangarna och filterkåpan.
• Låt pumpen och alla delar och slangar torka.
• Smörj tätningsringar och brickor före långtidsförvaring.
• Förvara gärna pumpen och dess delar i originalförpackningen
• För att undvika krympning eller korrosion, lägg inte motorn i en plastpåse.
• Förvara pumpen med motor och alla delar på en torr plats vid 0–40 °C.

FELSÖKNING

FEL ORSAK LÖSNING

Sand kommer in i poolen.	Sandkornen är för små.	Använd kvartssand med kornstorlek från 0,45 mm till 0,85 mm.
Manometern fungerar inte.	Manometerns innervägg är blockerad. Manometern är skadad.	Ta bort manometern från reglerventilen och rensa bort föroreningar på innerväggen. Byt ut beslagen.
Vattenläckage vid regler-ventil och övre lock.	Lockets tätningsring saknas eller är för smutsigt. Reglerventilen är inte tillräckligt hårt åtdragen eller skadad.	Skruva av reglerventilen och rengör tätningar och gängor. Skruva åt ordentligt. Ta bort hela locket från pumpen och ta loss tätningsringen. Rengör tätnings-ringen. Skruva åt ordentligt.
Filtret fungerar inte. Vattennivån är för låg. Filtret är blockerat. Luftläckage från inlopps-slangen. Motor eller motorblad är blockerade.		Fyll på med vatten för att justera vattennivån. Rengör filteringången i poolen. Dra åt munstycket till inlopp-slangen och kontrollera att slangen inte är trasig. Byt ut skadade delar.
Filtret släpper inte igenom vatten eller vat-tenflödet är för långsamt.	Inloppet är blockerat eller luftläck-age vid inloppet. För mycket smuts i vattnet som blockerar filtermediet. Vattenreningen fungerar inte.	Rensa inlopp och slangar från smuts som blockerar flödet. Spänn munstycken och kopplingar. Gör en bakåtspolning. Kontrollera och rengör reningsanlägg-ningen.
Filtreringen fungerar inte. In gen sand i pumpen. Reglerventi-len står i fel läge. Filterbehållaren är blockerad.		Fyll på sand enligt instruktioner. Flytta reglerventilen till filtreringspositionen. Rengör filterbehållaren.
Motorn startar inte som den ska.	Stickkontakten inte ordentligt isatt. Läckageskyddet är fränkopplat. Motorn är överhettad eller överbe-lastad.	Se till att stickkontakten sitter i ordentligt. Stäng av strömmen. Slå på strömmen och starta om pumpen. Om problemet kvarstår kan det vara fel i elssystemet. Stäng av omedelbart och rådgör med en elektriker. Låt motorn vila en stund tills den har svalnat. Starta sedan om pumpen.

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
