BRUKSANVISNING 45-6055 Biltema

Denne bruksanvisningen inneholder viktig informasjon om bruk av produktet og eventuelle sikkerhetsrisikoer. Brukeren oppfordres til å lese bruksanvisningen før bruk. Vi forbeholder oss retten til at enkelte illustrasjoner og beskrivelser av enkelte detaljer ikke alltid er i overensstemmelse med produktet. Ta vare på bruksanvisningen for fremtidig bruk.

MERKING

Den medfølgende bruksanvisningen skal leses før bruk og oppbevares for fremtidig bruk.

ADVARSEL! Bruksanvisningen inneholder viktige sikkerhetsinstruksjoner. Les dem nøye, og følg dem til punkt og prikke.

TEKNISKE DATA

Spenning .....220-240 V AC

Kapasitet .....3028 l/time (pumpens vanngjennomstrømning)

Kapasitet ....10 kg (sand)

Faktisk filterområde ....0,058 m² (0,62 ft²)

Kornstørrelse .....0,45–0,85 mm (sand)

Arbeidstrykk .....0,2 bar (3 psi)

• Les alltid bruksanvisningen før bruk, og ta vare på
• den for fremtidig bruk.

• Ved installasjon og bruk av dette elektriske utstyret må det alltid iverksettes grunnleggende sikkerhetstiltak. Dette inkluderer følgende:

• Pumpens strømforsyning skal være utstyrt med en jordfeilbryter (RCD) som har en fast nominell utløserstrøm som ikke overstiger 30 mA.

• Stikkontakten på veggen skal være minst fire meter fra bassenget.

• Pumpen må drives fra en fast, jordet stikkontakt. Hvis dette ikke kan bekreftes, må du kontakte elektriker for spørsmål om kontakter og jording.

• Kontroller at produktets spenning stemmer overens med stikkontakten.

• Produktet må bare brukes til de oppgavene det er beregnet på.
• Produktet må kun brukes som angitt i bruksanvisningen.

Fare for elektrisk støt!

• Ikke bad når pumpen er slått på! Ved skade på sandfilteret skal ikke bassenget brukes.
• Ikke grav kabelen ned i bakken. Kabelen skal plasseres synlig og trygt, slik at den ikke kan bli skadet av gressklipper, hekksaks og annet utstyr.
• Strømkabelen kan ikke byttes. Hvis kabelen blir skadet, må apparatet kasseres og erstattes med en ny pumpe.
• For å redusere risikoen for elektrisk støt må du ikke koble skjøteledning, tidsur, kontaktadapter eller omformer til filterhuset. Bruk en fast stikk-kontakt.
• Fare for elektrisk støt! – Det er farlig å bruke sandfilterpumpen med feil strømforsyning. Det vil også forårsake permanent skade på sandfilterpumpen.
• Vær forsiktig når du håndterer sandfilterpumpen. Ikke flytt den ved å trekke eller bære den i strømkabelen.
• Hold i støpselet når du skal dra det ut av stikkontakten. Trekk aldri i strømkabelen.
• Händter strømkabelen forsiktig, slik at det ikke oppstår brudd eller andre skader.
• Plasser aldri sandfilterpumpen på varme overflater eller i nærheten av andre varmekilder.
• Ikke utsett sandfilterpumpen får støt fra skarpe eller bevegelige gjenstander.
• La aldri sandfilterpumpen komme i kontakt med olje.
• Trekk støpselet ut av stikkontakten før rengjøring, flytting, vedlikehold eller justering av pumpen.
• Ikke trekk ut støpselet hvis du er våt, eller hvis hendene dine er våte.
• Trekk alltid støpselet ut av stikkontakten før du flytter, rengjør, vedlikeholder eller justerer.
• Koble alltid sandfilterpumpen fra strømnettet på regnværsdager, før rengjøring eller annet vedlikehold, hvis den står uten tilsyn, og hvis du skal på ferie.
• Hvis bassenget ikke brukes i lang tid, for eksempel om vinteren, bør sandfilterpumpen kobles fra og lagres innendørs.
• Les alltid i brukerveiledningen ved sesongstart, när det er på tide å koble til sandfilterpumpen igjen.
• De nasjonale forskriftene for elektriske installasjoner må overholdes. Kontakt en kvalifisert elektriker hvis du har spørsmål.

Forsiktig

Denne sandfilterpumpen skal kun brukes til overflatebasseng. Ikke bruk den til permanent installerte basseng. Et overflatebasseng er designet slik at det enkelt kan demonteres for lagring og deretter settes sammen for bruk. Et permanent installert basseng er bygget inn i bakken eller i en bygning og kan ikke lett demonteres.

Dette produktet kan brukes av barn fra åtte år samt av personer som har reduserte fysiske

eller mentale evner, eller som mangler erfaring eller kunnskap, forutsatt at de er under oppsyn eller har fått instruksjoner om bruk av apparatet på en sikker måte, og at de forstår risikoene. Ikke la barn leke med produktet. Rengjøring og vedlikehold må ikke utføres av barn hvis de ikke er under tilsyn.

Ikke la barn leke med produktet.

Rengjøring og vedlikehold må ikke utføres av barn hvis de ikke er under tilsyn.

OBS!

Hvis filterdekselet er löst, skadet eller ødelagt, skal det ikke brukes. Det kan føre til personskade. Bytt ut ødelagt filterdeksel umiddelbart.

Ikke start pumpen hvis trykkmålerens verdi overskri- der maksimalt tillatt trykk.

Pumpen jobber under høyt trykk. Feil montering av sylinderhodet kan føre til alvorlig personskade, dødsfall eller materielle skader.

Ikke tilsett kjemikalier i sandfilterpumpen.

Plassering

Plasser sandfilterpumpen på en stabil og jevn overflate, minst to meter fra bassenget. Sørg for at den er plassert så langt unna som mulig.

Vær nøye under plasseringen av bassenget og sandfilterpumpen, slik at det blir god ventilasjon og god tilgang for tømming og rengjøring. Ikke plasser sandfilterpumpen på et sted hvor den kan samle vann, eller på en sti der mange går.

Stikkontakten til sandfilterpumpen skal være tilgjengelig etter installasjon, og den skal være plassert minst fire meter fra bassenget.

Maksimal høyde for pumpens plassering er 1,5 meter.

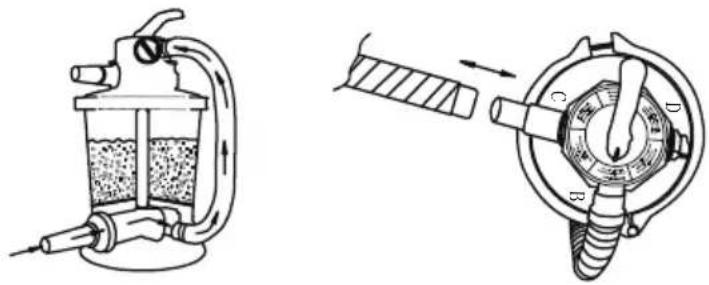

OVERSIKT

Normal filtrering for å rense bassengvannet. Vannet renner gjennom sandfilteret og tilbake til bassenget.

Tilbakespyling (backwash)

Vannet strømmer i motsatt retning for å rense sandfilteret. Vannet strømmer gjennom sandfilteret og slippes deretter ut gjennom pumpens avløp.

Skylling (rinse)

Denne funksjonen brukes når du starter bassenget for sesongen. Sanden i sandfilteret skylles og jevnes ut etter at du har kjørt en tilbakespyling.

Tømming (waste)

Brukes når du tømmer bassenget for vann eller reduserer vannivået. Skru løs dreneringsventilen (15) nederst på pumpen, og la alt eller deler av vannet renne ut. Skru mot klokken.

Sirkulasjon (recirculate)

Sirkulerer bassengvannet uten at det går gjennom sandfilteret. Vannet renner gjennom reguleringsventilen og direkte til bassenget.

Lukket (closed)

OBS! Kontroller trykket under drift. Det skal være innenfor det grønne feltet, og det skal ikke overstige 0,2 bar. Når trykket er innenfor det grønne området, 0,2 bar (3 psi), fungerer sandfilterpumpen normalt.

ADVARSEL! Før vedlikehold må pumpen slås av og kobles fra stikkontakten. Ellers er det fare for alvorlig skade og til og med død. OBS! Kontroller trykket regelmessig Hvis trykket er høyere enn 0,2 bar (3 psi) under drift, må sanden rengjøres eller byttes. Bruk funksjonene «tilbakespyling» og «skylling».

OBS! Skyll pumpen regelmessig avhengig av hvor mye bassenget brukes.

LANGVARIG OPPBEVARING OG VINTERLAGRING

Før du tømmer ut vannet eller tilbakestiller bassenget, må du sørge for at vannets utløpsretning er mot en grøft og bort fra hus og bygninger. Følg lokale forskrifter for spesifikke krav til vannrensing.

• Slå av pumpen, og trekk ut støpselet.
• Løsne dreneringsventilen (15) ved å skru den mot klokken, slik at du tømmer ut vannet i pumpen. Dreneringsventilen er plassert i bunnen av pumpen.

• Etter tømming kobler du fra sandfilterpumpen, slangene og filterdekselet.
• La pumpen og alle deler og slanger tørke.
• Smør pakninger og skiver før langvarig oppbevaring.
• Oppbevar pumpen og tilhørende deler i origina-lemballasjen
• For å unngå krymping eller korrosjon må ikke motoren legges i en plastpose.
• Oppbevar pumpen med motoren og alle delene på et tört sted ved 0–40 °C.

FEILS∅KING

FEIL ÅRSAK L∅SNING
Det kommer sand i bassenget.	Sandkornene er for små. Bruk kvartssand med kornstørrelser fra 0,45 mm til 0,85 mm.
Manometeret fungerer ikke.	Manometerets innervegg er blokkert. Manometeret er skadet.	Fjern manometeret fra kontrollventilen, og fjern eventu-ell forurensning fra innerveggen. Bytt ut beslagene.
Vannlekkasje ved kon-trollventil og øvre lokk.	Lokkets pakning mangler eller er for skitten. Kontrollventilen er ikke skrudd godt nok til, eller den er skadet.	Skru løs kontrollventilen, og rengjør pakninger og gjenger. Stram godt til. Fjern hele lokket fra pumpen, og fjern pakningen. Rengjør pakningen. Stram godt til.
Filteret fungerer ikke. Vannvået er for lavt. Filteret er blokkert Luftlekkasje fra inntaksslangen.Motor eller motorblader er blokkert.		Etterfyll med vann for å justere vannivået. Rengjør filterinntaket i bassenget. Stram dysen til inntaks-slangen, og kontroller at slangen ikke er ødelagt. Bytt ut skadde deler.
Filteret slipper ikke gjennom vann, eller vann-strømmen er for langsom.	Innløpet er blokkert, eller det er luftlekkasje ved innløpet. For mye smuss i vannet, som blokkerer filtermediet. Vannrensingen fungerer ikke.	Rens innløp og slanger for smuss som blokkerer vannstrømmen. Stram til munnstykker og koblinger. Gjennomfør en tilbakespyling. Kontroller og rengjør renseanlegget.
Filtreringen fungerer ikke. Ingen sand i pumpen. Kontrollven-tilen er i feil posisjon. Filterbehol-deren er blokkert.		Etterfyll sand i henhold til instruksjonene. Flytt kon-trollventilen til filtreringsposisjonen. Rengjør filterbe-holderen.
Motoren starter ikke som den skal.	Støpselet er ikke koblet til. Lek-kasjebeskyttelsen er koblet fra. Motoren er overopphetet eller overbelastet.	Kontroller at støpselet er koblet til. Slå av strømmen. Slå på strømmen, og start pumpen på nytt. Hvis problemet vedvarer, kan det være en feil i det elektriske systemet. Slå av umiddelbart, og kontakt en elektriker. La motoren hvile en stund til den avkjøles. Start deret-ter pumpen på nytt.

Se side 22 for monteringsanvisning.

EE-AVFALL

Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2012/19/EU og 2006/66/EC).
