BRUKSANVISNING 84-0806 Biltema

Räckvidd/Rekkevidde/Kantama/Rækkevidde 50 m

Härmed försäkrar Biltema att denna typ av radio-utrustning, Trådlös väderstation, överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse fi nns på följande webbadress: www.biltema.com.

TEKNISKA DATA

Väderstation

Drivs med USB-kabel, strömadapter medföljer inte

Backup: ....2 x AAA-batteri (medföljer ej)

Temperaturområde, inomhus ..0–50 °C

Lufttryck:....850-1050 hPa

Luftfuktighet .....20–95 %

Sensor

Spänningsmatning: .....2 x AAA-batteri (medföljer inte)

Räckvidd: .....50 m (utan hinder)

Frekvensband: .....433 MHz

Max radiofrekvenseffekt : . . . . < -5 dBm

Utomhus....-20-60°C

MÄRKNING

Manual medföljer och ska läsas innan dning och sparas för framtida bruk.

ANVÄNDNINGSOMRÅDE

Denna väderstation ställer lokala väderprognoser och sparar väderstatistik. Den är utrustad med kalender och termometer. Basenheten drivs med USB-kabel och batteri för lagring av data vid strömavbrott och sensorn drivs med batteri. Anslut USB-kabeln till en ledig USB-port, exempelvis en mobiladapter.

Produkten ska endast användas för hemmabruk. Den ska inte användas för väderprognoser inom jordbruk, sjöfart, näringsverksamhet eller andra områden med höga krav på tillförlitliga väderprognoser.

SÄKERHETSFÖRESKRIFTER

1. Läs alltid manualen före användning och spara den för framtida bruk.

2. Produkten får inte modifi eras eller byggas om.

3. Produkten får endast användas för avsett bruk.

4. Utsätt aldrig basenheten för regn, vatten, solljus eller stark hetta.

5. Utsätt aldrig basenheten för extrem kraft, slag och smuts eller extrem temperatur och luftfuktighet.

6. Sänk aldrig ner produkten i vatten eller annan vätska.

7. Placera aldrig produkten över heta ytor eller i närheten av öppen låga.

8. Använd endast tillbehör rekommenderade av leverantören.

9. Små barn ska övervakas så att de inte kan leka med produkten.

10. Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

11. Kontrollera att batterierna placeras enligt symbo- lerna för de positiva (+) och negativa (-) polerna.

12. Blanda inte nya och gamla batterier eller olika typer av batterier.

13. Batterier får inte öppnas eller modifi eras.

14. Batterier får inte kortslutas.

15. Ta ur batterierna ur produkten då den inte ska användas på länge.

DISPLAY

Basenhet

1. Väderprognos
2. Lufttryck
3. Kanalnummer/sensor
4. Temperatur och luftfuktighet utomhus
5. Temperatur och luftfuktighet inomhus
6. Klocka, datum och kalender

Sensor

1. Temperatur och luftfuktighet utomhus
2. LED-indikator för överföringssignal
3. Upphängningshål
4. Kanalväljare
5. TX - skicka sändarsignal manuellt till basenheten
6. Växla mellan °C och °F
7. Täcklock

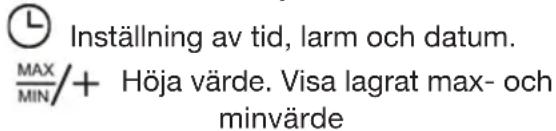

KNAPPAR OCH FUNKTIONER

Snooze/Light Tänder displayen, Aktiverar snooze, Aktiverar läge för inställning av lufttryck.

- Sänka värde. Visa

Visa data för de olika sensorerna.

Ansluta till sensor.

MONTERA BATTERI

Sätt i 2 st. AAA-batterier i sensorn och 2 st. AAA batterier i basenheten enligt polaritetsmarkeringarna. Anslut USB-kabeln till basenheten och till ett jordat vägguttag. Batterierna i basenheten används endast för att bevara data vid strömavbrott.

STÄLL IN SENSORN

Sensorn ansluts automatiskt till basenheten när den startas. Tryck och håll knappen 123 intryckt i 3 s för att ansluta sensorn manuellt.

Skulle anslutningen misslyckas kan manuell anslutning göras enligt följande:

1. Lossa skruvarna och öppna batteriluckan.
2. Ställ in kanalnumret för sensorn (1–3).
3. Tryck på knappen TX.

Upp till tre sensorer kan kopplas till basenheten.

MONTERA BASENHET OCH SENSOR

• Basenheten ska placeras hängande eller stående på ett plant underlag i ett välventilerat rum borta från ventilationsutblås, värme- eller kylelement, direkt solljus, fönster, dörrar eller andra öppningar.
• Sensorn kan placeras på en plan yta utom- eller inomhus. Undvik placering i direkt solljus, borta från ventilationsutblås, värme- eller kylelement eller fuktigt utrymme. Placera helst sensorn under tak eller liknande skydd för att skydda den mot direkt regn/snö. Sensorn måste placeras högst 30 m från basenheten och med minsta möjliga hinder på vägen.
• Både basenheten och sensorn kan väggmonteras.

INSTÄLLNINGAR

Tryck på /+ eller knappen (−) för att ställa in ungefärlig nivå över havet. Värdet anges i meter.

Placera sensorn nära basenheten för att aktivera den trådlösa kommunikationen. Sensorn är ansluten då temperatur och luftfuktighet visas.

Basenheten kan anslutas till upp till 3 sensorer. Ställ in kanalomkopplaren under batteriluckan så att sen- sorerna har vars ett värde 1-3.

1. Tryck på knappen Ⓤ för att växla mellan aktuell tid och 2 alarm. Välj aktuell tid.
2. Tryck och håll knappen Intryckt tills displaysegmenten för årtal blinkar.
3. Tryck på /+ eller – för att ställa in önskat värde.
4. Tryck på för att bekräfta inställning och gå vidare till nästa parameter. Övriga parametrar är datumformat, månad, dag, timmar, minuter, 12/24H, tidszon, °C/°F och språk.
5. Tryck på ⚠är alla inställningar är gjorda.

STÄLL IN ALARM

1. Tryck på knappen Ⓤ för att välja alarm 1 eller 2.
2. Tryck och håll knappen ⓣmtryckt tills displaysegmenten för timmar blinkar.
3. Tryck på /+ eller – för att ställa in önskat värde.
4. Tryck på för att bekräfta inställning och gå vidare till nästa parameter.
5. Tryck på Ⓤ här alla inställningar är gjorda.

AKTIVERA ALARM

Tryck på knappen för att aktivera/avaktivera alarm 1 och/eller arlarm 2. eller visas i displayen. Stäng av alarmet genom att trycka på valfri knapp. Tryck på SNOOZE/LIGHT för att snooza dvs. alarmet stängs och aktiveras igen efter 5 min.

VISNINGSFUNKTIONER

Temperatur och luftfuktighet

Basenheten visar aktuell, lägsta och högsta temperatur respektive lufttryck. Tryck på MAX/MIN/+ för att växla mellan de olika alternativen.

Nollställ Min/Max värdet genom att trycka och hålla knappen /+ intryckt då respektive värde visas.

Vädertrend

Basenheten visar vädertrend enligt följande.

Indikerar ökning för temperatur och luftfuktighet

Indikerar ingen ändring

Indikerar sänkning för temperatur och luftfuktighet

Lufttryck

Aktuellt lufttryck visas i sifror. Lufttrycket för de senaste 12 timmarna visas i stapeldiagrammet.

Tryck på MAX/MN/+ för att visa det högsta värdet under de senaste 12 timmarna. Tryck igen för att visa det lägsta värdet. Dessa värden mäts kontinuerligt och kan inte raderas manuellt.

Temperaturalarm

Sjunker temperaturen under -1 °C under en viss tid visas en *! i displayen. Tänk på att sensorn endast mäter temperaturen där den är placerad.

Väderprognos

Väderprognosen beräknas endast utifrån lufttrycket. Visad symbol är en prognos för de kommande 12-24 timmarna.

Sunny

Partly Cloudy

Cloudy

Rainy

RainyStorm

Snow

Heavy Snow

Höjd inställning och barometer

Ställ in höjd över havet för att få en mer exakt tryckberäkning genom att trycka och hålla in knappen SNOOZE/LIGHT.

För exakta barometriska trycktrender bör väderstationen inte fl yttas (t.ex. från marken till husets andra våning). När enheten fl yttas till en ny plats gäller inte avläsningarna för 12-timmarshistoriken.

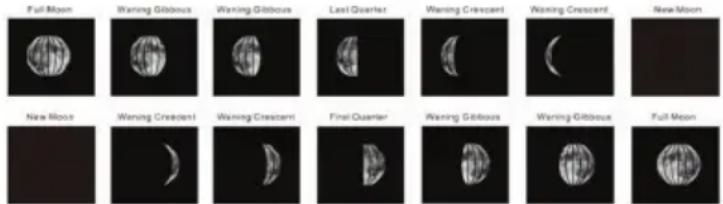

Visa månfaser

Månfaserna visas enligt kalendern och utgår ifrån angiven datum. Månfaserna visas enligt följande:

Indikering av mögelrisk

Basenheten beräknar risken för mögel utifrån uppmätt temperatur och luftfuktighet där sensorn respektive basenheten är placerad. Tryck på knappen – för att växla mellan inomhus och utomhus indikering.

Värmeindex

Här visas den upplevda temperaturen vilken beräknas utifrån temperatur och luftfuktighet. Värmeindex visas endast om det är högre än 26,7 °C.

Frostvarning

Är utomhustemperaturen mellan +1 --1 °C blinkar *! på displayen.

Är utomhustemperaturen under -1,1 °C visas *!

BAKGRUNDSBELYSNING

Tryck på SNOOZE/LIGHT för att växla bakgrundsbelysningen på displayen mellan HI/LOW/OFF.

FELSÖKNING

FEL ÅTGÄRD
Displayen lyser inte	Se till att USB-kabeln är ansluten till en strömkälla och att batterierna är monterade.
Ingen kontakt med sensorn Kontrollera att batterierna i sensorn sitter korrekt.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
