Varumärke	Electrolux
Modell	HOB890CMF
Produkttyp	Inbyggnadsinduktionshäll
Strömförsörjning	220-240 V / 400 V 2N, 50 Hz
Total effekt	7,35 kW (max 7350 W)
Antal tillagningszoner	5
Uppvärmningsteknik	Induktion
Diameter på tillagningszoner	Främre vänster: 125-210 mm; Bakre vänster: 125-210 mm; Bakre mitten: 125-210 mm (cirkulär 210 mm); Främre höger: 125-210 mm; Bakre höger: 125-210 mm
Boost-funktion	Ja, upp till 3200 W per zon, max varaktighet 10 min
Kontrolltyp	Touchkontrollpanel med display
Display	Fullfärg TFT pekskärm
Automatiska program	Stekning, Kokning, Smältning, Maträtter (förinställda program)
Hob²Hood-funktion	Ja, infraröd kommunikation med kompatibla fläktar
Bryggfunktion	Ja, kopplar ihop två sidozoner
FlexPower (Effekthantering)	Justerbar maxeffekt (1500-6000 W) för att matcha hushållets säkringar
Barnlås	Ja, via menyn
Pausfunktion	Ja, ställer in alla zoner på lägsta inställning
Automatisk avstängning	Ja, efter 1,5-6 timmar beroende på värmeinställning
Restvärmeindikator	3-steg (I, II, III) för varje zon
Rengöring	Använd speciell glasskrapa och icke-slipande rengöringsmedel
Energiförbrukning	184,7 Wh/kg (häll genomsnitt)
Vikt (ca)	12 kg (typisk för 5-zons induktionshäll)
Mått (ca)	780 x 520 mm (bredd x djup, typisk infällning)

Vanliga frågor - HOB890CMF ELECTROLUX

Hur aktiverar jag hällen?

Tryck på ① symbolen i 1 sekund för att aktivera eller avaktivera hällen.

Vad betyder felkoden E3?

E3 indikerar ett felaktigt elektriskt anslutning. Koppla bort hällen från elnätet och kontrollera anslutningarna. Se installationsdiagrammet. Om problemet kvarstår, kontakta en auktoriserad servicecenter.

Kan jag använda vilken kastrull som helst på denna induktionshäll?

Nej, endast kastruller med en ferromagnetisk botten (t.ex. gjutjärn, rostfritt stål med magnetisk botten) är lämpliga. Kontrollera med en magnet: den ska fastna i botten. Minsta diameter per zon är 125 mm.

Hur rengör jag glaskeramikytan?

Ta bort spill omedelbart (socker, plast) med en speciell glasskrapa i en spetsig vinkel. För kalk- eller fettfläckar, rengör med en fuktig trasa och milt rengöringsmedel efter att hällen svalnat. Använd inte slipande svampar eller vassa föremål.

Varför stängs tillagningszonen av automatiskt?

Hällen har en Automatisk avstängning funktion. Den stängs av om ingen kastrull detekteras på 50 sekunder, om du spiller något på kontrollpanelen i över 10 sekunder, eller om zonen blir för varm. En timer kan också ha avslutats.

Hur använder jag kokfunktionen?

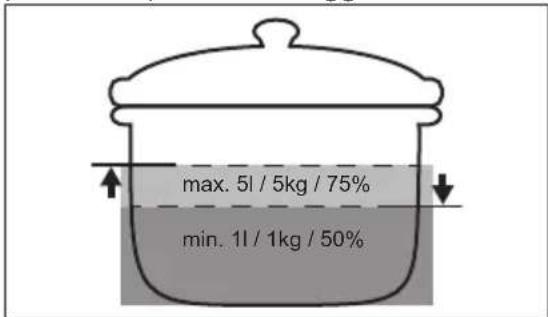

Placera en kastrull med minst 1 liter kallt vatten på zonen. Välj FUNKTIONER > Kokning. Hällen justerar automatiskt värmen för att förhindra överkokning. Använd lock för att spara energi. Funktionen är inte lämplig för non-stick kastruller.

Vad är Hob²Hood-funktionen?

Den ansluter automatiskt hällen till en kompatibel fläkt via infraröd. Fläkthastigheten justeras baserat på tillagningstemperatur. Du kan välja automatiska lägen (Läge 1-6) eller manuell kontroll. Se till att det infraröda fönstret på hällen är rent och inte blockerat.

Hur aktiverar jag barnlåset?

Öppna menyn (≡), gå till Inställningar > Inställning > Barnlås, sätt på strömbrytaren, tryck sedan på bokstäverna E-U-O i alfabetisk ordning för att bekräfta.

Varför blinkar effektnivålampan?

Det betyder att ingen kastrull detekteras på den zonen eller att kastrullen är olämplig. Placera en kompatibel kastrull på zonen. Om du använder rätt kastrull, se till att den är centrerad och har minsta diameter.

Kan jag använda hällen med en pacemaker?

Användare med pacemaker bör hålla ett avstånd på minst 30 cm från induktionszonerna när apparaten är i drift. Rådfråga din läkare om du har bekymmer.

BRUKSANVISNING HOB890CMF ELECTROLUX

NO Bruksanvisning | Platetopp 101

SV Bruksanvisning | Inbyggnadshäll 125

Velkommen til Electrolux! Tak, fordi du valgte vores apparat.

Fare for personskade eller skade på produktet.

- Bruk avlastingsklemmen på kabelen.

Fare for skade på produktet.

• Ikke oppbevar varme kokekar på kontrollpanelet.
• Ikke plasser et varmt grytelokk på platetoppens glassflate.
• Ikke la kokekar koke tørre.
• Vær forsiktig så du ikke la gjenstander eller kokekar falle på produktet. Overflaten kan bli skadet.
• Ikke aktiver kokesonene med tomt kokekar eller uten kokekar.
• Kokekar av støpejern eller med skadet bunn kan forårsake riper på glasset/glasskeramikken. Løft alltid disse objektene opp när du må flytte dem på kokeflaten.

Indikatoren forsvinner när kokesonen er avkjølt.

6.8 Hold varm-modus

Denne funksjonen holder mat varm med den lave temperaturinnstillingen.

Hold varm-modus er kun tilgjengelig när kokesonen fortsatt er varm etter ferdig matlaging (med et synlig restvarmeikon) og kokekaret forblir på sonen. Funksjonen fungerer ikke med en kald kokesone.

1. Berør 🚗 for å aktivere Hold varm-modus. Hold varm-modus fungerer til den slås av.

2. For å stoppe funksjonen, berør øverst til venstre på displayet. Du kan stille inn en tidtaker om nødvendig. Referer til «Timer Valg».

6.9 Timer Valg

ECO Timer

Du kan läse kontrollpanelet mens platetoppen er i bruk. Det hindrer utilsiktet endring av effekttrinnet.

Du kan endre lysstyrken av displayet.

Välkommen till Electrolux! Tack för att du har valt en av våra produkter.

Få tips om användning, broschyrer, felsökning, service- och reparationsinformation: www.electrolux.com/support

Med reservation för ändringar.

INNEHÅLL

1. SÄKERHETSINFORMATION.... 125
2. SÄKERHETSINSTRUKTIONER.... 127
3. INSTALLATION....129
4. PRODUKTBESKRIVNING.... 132
5. FÖRE FÖRSTA ANVÄNDNING....134
6. DAGLIG ANVÄNDNING....135
7. RÅD OCH TIPS....143
8. UNDERHÅLL OCH RENGÖRING.... 144
9. FELSÖKNING.... 145
10. TEKNISKA DATA.... 147
11. ENERGIEFFEKTIVITET....148
12. MILJÖSKYDD.... 148

1. ⚠SÄKERHETSINFORMATION

Läs noga de bifogade instruktionerna före installation och användning av produkten. Tillverkaren är inte ansvarig för eventuella personskador eller andra skador som uppkommit som ett resultat av felaktig installation eller användning. Förvara alltid bruksanvisningen på en säker och tillgänglig plats för framtida bruk.

1.1 Säkerhet för barn och personer med funktionsnedsättning

- Denna produkt kan användas av barn från 8 års ålder och uppåt, och av personer med nedsatt fysisk, sensorisk eller mental förmåga, samt personer med bristande erfarenhet och kunskap om de övervakas eller instrueras om hur produkten används på ett säkert sätt och förstår de risker som är förknippade med användningen. Barn under 8 år eller personer med mycket omfattande och komplexa

funktionsnedsättningar ska inte vistas i närheten av produkten utan ständig uppsikt.

• Barn ska hållas under uppsikt så att de inte leker med produkten och.
• Håll allt förpackningsmaterial utom räckhåll för barn och kassera det på lämpligt sätt.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Håll barn och husdjur borta från produkten när den används och när den svalnar.
• Om maskinen har ett barnlås ska den aktiveras.
• Barn får inte utföra rengöring och underhåll av produkten utan uppsikt.

1.2 Allmän säkerhet

• Denna produkt är endast avsedd för matlagning.
• Denna produkt är avsedd för enskilt hushållsbruk inomhus.
• Produkten kan användas i kontor, hotellrum, gårdsgästhus och liknande boenden där sådan användning inte innebär att genomsnittlig hushållsförbrukning överskrids.
• WARNING! Ugnen och åtkomliga delar blir mycket varma under användning. Var försiktig så att du inte vidrör värmeelementen.
• WARNING! Oövervakad matlagning på en håll med fett eller olja kan vara farligt och kan leda till brand.
• Rök är en indikation på överhettning. En brand vid matlagning ska inte släckas med vatten. Stäng av produkten och täck över lågorna med t.ex. brandfilt eller ett lock.
• WARNING! Produkten får inte strömförsörjas via en extern kopplingsanordning, såsom en timer, eller anslutas till en krets som regelbundet slås på och av med ett verktyg.
• FÖRSIKTIGHETSÄTGÄRDER! Tillagningsprocessen måste övervakas (även de automatiska tillagningsfunktionerna). En kort tillagningsprocess måste övervakas kontinuerligt.

• WARNING! Brandfara: Förvara inte matvaror på tillagningsytorna.

• Metallföremål som knivar, gafflar, skedar och lock bör inte placeras på hållens yta eftersom de kan bli heta.

• Använd inte produkten innan den har installeras i inbyggnadsstrukturen.
• Använd inte ångrengöringsmedel för att rengöra produkten.
• Efter användning ska hällen stängas av med kontrollen. Förlita dig inte på kokkärlsdetektorn.
• Om keramik-/glasytan är sprucken ska produkten stängas av nätsladden dras ur. Om produkten är ansluten till elnätet direkt med kopplingsboxen ska säkringen tas bort för att koppla från produkten från strömförsörjningen. I båda fallen ska du kontakta vårt auktoriserade servicecenter.
• Om nätsladden är skadad måste den bytas av tillverkaren, tillverkarens auktoriserade servicecenter eller personer med motsvarande utbildning, för att undvika fara.
• WARNING! Använd endast hållskydd som designats av tillverkaren av produkten eller som anges som lämpliga av tillverkaren i bruksanvisningen, eller hållskydd som medföljer produkten. Olyckor kan inträffa om fel skydd används.

2. SÄKERHETSINSTRUKTIONER

2.1 Installation

WARNING!

Endast en behörig person får installera den här produkten.

WARNING!

Risk för personskador eller skador på produkten.

• Avlägsna allt förpackningsmaterial.
• Installera eller använd inte en skadad produkt.
• Följ installationsinstruktionerna som följer med produkten.

• Minsta avständ till andra produkter ska beaktas.

• Var alltid försiktig när produkten rör sig eftersom den är tung. Använd alltid skyddshandskar och täckta skor.

• Täta skurna ytor med tätningsmedel för att förhindra att fukt orsakar att den sväller.
• Skydda produktens botten mot ånga och fukt.
• Installera inte produkten nära en dörr eller under ett fönster. Detta förhindrar att heta kokkärl faller ned från produkten när dörren eller fönstret är öppet.
• Varje produkt har fläktar som kyler ner i botten.
• Om produkten är installerad ovanför en låda:
• Förvara inga smådelar eller pappersark som kan dras in, eftersom de kan skada fläkten eller påverka kylsystemet.

– Se till att avståndet mellan apparatens undersida och föremål som förvaras i lådan uppgår till minst 2 cm.

- Ta bort eventuella separeringspaneler installerade i skåpet under produkten.

2.2 Elektrisk inkoppling

WARNING!

Risk för brand och elektriska stötar.

• Alla elektriska anslutningar ska utföras av en behörig elektriker.
• Produkten måste jordas.
• Produkten måste göras strömlös före alla rengöringsarbeten.
• Se till att de parametrarna på märkskylten överensstämmer med elnätets elektricitet.
• Kontrollera att apparaten är rätt installerad. Lösa och ej fackmässigt monterade nätkablar eller kontakter (i förekommande fall) kan orsaka överhettning i kopplingsplinten.
• Använd korrekt kabel för den elektriska huvudledningen.
• Förhindra trassel avseende kabeln för den elektriska huvudledningen.
• Se till att ett skydd mot elchock är installerat.
• Använd klämman för dragavlastning på kabeln.
• Kontrollera att nätkabeln eller kontakten (i förekommande fall) inte vidrör den heta hushållsapparaten eller det heta kokkärlet, när du ansluter apparaten till ett eluttag.
• Använd inte grenuttag eller förlängningssladdar.
• Se till att inte orsaka skada på stickkontakten (om tillämpligt) eller på nätkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker för att ersätta en skadad nätkabel.
• Stötskyddet för strömförande och isolerade delar måste fästas på ett sådant sätt att det inte kan tas bort utan verktyg.
• Anslut stickkontakten till eluttaget först vid slutet av installationen. Kontrollera att stickkontakten är åtkomlig efter installationen.

• Anslut inte stickkontakten om vägguttaget sitter löst.

• Dra inte i anslutningssladden för att koppla bort produkten från eluttaget. Ta alltid tag i stickkontakten.

• Använd endast rätt isoleringsenheter: strömbrytare, säkringar (säkringar av skruvtyp tas ur hållaren), jordfelsbrytare och kontaktorer.
• Den elektriska installationen måste ha en isolationsenhet så att du kan koppla från produkten från nätet vid alla poler. Kontaktöppningen på isolationsenheten måste vara minst 3 mm bred.
• Om E3-koden visas på skärmen, koppla omedelbart bort hällen och kontrollera om den elektriska anslutningen och nätspänningen är korrekta.

2.3 Använd

WARNING!

Risk för skador, brännskador eller elstötar föreligger.

• Ändra inte produktens specifikationer.
• Ta bort allt förpackningsmaterial, märkningsetiketter och skyddsfilm (om tillämpligt) före första användning.
• Kontrollera att ventilationsöppningarna inte är blockerade.
• Låt inte produkten stå utan uppsikt under användning.
• Stäng av kokzonen efter varje användningstillfälle.
• Lägg inte bestick eller kastrullock på kokzonerna. De kan bli varma.
• Använd inte produkten med våta händer eller när den har kontakt med vatten.
• Använd inte produkten som arbets- eller avlastningsyta.
• Koppla omedelbart bort produkten från eluttaget om ytan på produkten är sprucken. På detta sätt förhindrar du elstötar.
• Användare med pacemaker måste hålla ett avständ på minst 30 cm från induktionskokzonerna när produkten är igång.
• När du lägger maten i het olja kan den stänka.
• Använd inte aluminiumfolie eller andra material mellan kokytan och kokkärlet, såvida inte annat anges av tillverkaren av denna maskin.

- Använd endast tillbehör som rekommenderas av tillverkaren för denna maskin.

WARNING!

Risk för brand och explosion.

• Fetter och olja kan avge brandfarliga ångor när de värms upp. Håll flammor eller uppvärmda föremål borta från fetter och oljor när du lagar mat med dem.
• Ångorna som frigörs i mycket het olja kan orsaka självantändning.
• Redan använd olja, som kan innehålla matrester, kan orsaka brand vid lägre temperatur jämfört med olja som används för första gången.
• Placera inte brandfarliga produkter eller föremål som är våta med brandfarliga produkter i, i närheten av eller på produkten.

WARNING!

Risk för skador på produkten.

• Låt inte heta kokkärl stå på kontrollpanelen.
• Lägg inte på några värmskydd på hällens glasyta.
  • Låt inte kokkärl torrkoka.
• Var försiktig så att inte föremål eller kokkärl faller på produkten. Ytan kan skadas.
• Aktivera inte kokzonerna med tomma kokkärl eller utan kokkärl.
• Kokkärl av gjutjärn eller med skadad botten kan orsaka repor på glaset/glaskeramiken. Lyft alltid sådana föremål när de flyttas på kokhällen.

2.4 Underhåll och rengöring

- Rengör produkten regelbundet för att förhindra att ytmaterialet försämras.

• Stäng av produkten och låt den kallna före rengöring.
• Använd inte vattenspray och ånga för att rengöra produkten.
• Rengör produkten med en våt mjuk trasa. Använd bara neutrala rengöringsmedel. Använd inte skrovliga föremål, grova rengöringsdynor, lösningsmedel eller metallföremål, om inte annat anges.

2.5 Service

• Kontakta ett auktoriserat servicecenter för reparation av produkten. Använd endast originalreservdelar.
• När det gäller lampan/lamporna i denna produkt och reservlampor som säljs separat: Dessa lampor är avsedda att tåla extrema fysiska förhållanden i hushållsapparater, såsom temperatur, vibration, fuktighet eller är avsedda att signalera information om produktens driftsstatus. De är inte avsedda att användas i andra produkter eller som rumsbelysning i hemmet.

2.6 Avyttring

WARNING!

Risk för personskador eller kvävning föreligger.

• Kontakta din kommun för information om hur produkten ska kasseras.
• Koppla loss produkten från eluttaget.
• Klipp av elkabeln nära produkten och kassera den.

3. INSTALLATION

WARNING!

Se Säkerhetsavsnitten.

3.1 Före installationen

Innan du installerar hällen ska du anteckna informationen nedan från typskylten. Typskylten sitter nertill på hällen.

Serienummer ....

3.2 Inbyggnadshällar

Inbyggnadshällar får endast användas efter installation i lämpliga inbyggnadsenheter och arbetsbänkar enligt gällande standarder.

• Hällen är försedd med en anslutningskabel.
• Använd den här kabeltypen för att ersätta den skadade nätkabeln: H05V2V2-F som tål en temperatur på 90 °C eller högre. En enda ledare måste ha ett minimalt tvärsnitt i enlighet med tabellen nedan. Kontakta vår lokala serviceavdelning. Nätkabeln får endast bytas ut av en behörig elektriker.

WARNING!

Alla elektriska anslutningar måste utföras av en behörig elektriker.

FÖRSIKTIGHET!

Anslutningar via kontakter är förbjudna.

FÖRSIKTIGHET!

Kabeländarna får inte borras eller lödas. Det är förbjudet.

FÖRSIKTIGHET!

Koppla inte kabeln utan ändhylsor.

Tvåfasanslutning

1. Ta bort kabelns ändhylsa från de svarta och bruna kabeltrådarna.
2. Ta bort en bit isolering från de svarta och bruna kabeländarna.
3. Applicera en ny ändtrådshylsa på varje tråds ände (specialverktyg krävs).

Tvåfasanslutning: 400 V2N\~ Enfasanslutning: 220 - 240 V\~

5x1,5 mm² eller 4x2,5 mm² 5x1,5 mm² eller 3x4 mm²

Grön - gul Grön - gul

N Blå och blå Blå och blå N

L1 Svart Svart och brun L

L2 Brun

3.4 Montering

Om du installerar hällen under en köksfläkt, se monteringsanvisningarna för fläkten angående minsta avständ mellan produkterna.

Om produkten har installerats ovanför en låda kan hällens ventilation värma upp det som förvaras i lådan när hällen används.

Se videoguiden "Så installerar du din induktionshäll från Electrolux – bänkinstallation" genom att skriva ut det fullständiga namnet som visas i figuren nedan.

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

För detaljerad information om storleken på kokzonerna, se "Tekniska data".

4.2 Kontrollpanelens layout

Startvy

Symbol Beskrivning
1	➊	För att aktivera och inaktivera hällen.
2	➂	Fönstret för Hob^2Hood infraröda sändare. Täck inte över det.
3	➌	Zon med funktionerna Steka och Koka.
4	➎	Zon med Kokafunktion.
5	...	En genväg för Bridge. Används för att slå ihop två kokzoner så att de bildar en kokzon eller för att dela upp de sammanslagna kokzonerna.
6	➎	För att ställa in fläktfunktioner.
7	➌	För att öppna zonöversikten.

Symbol Beskrivning

8

För att öppna Meny.

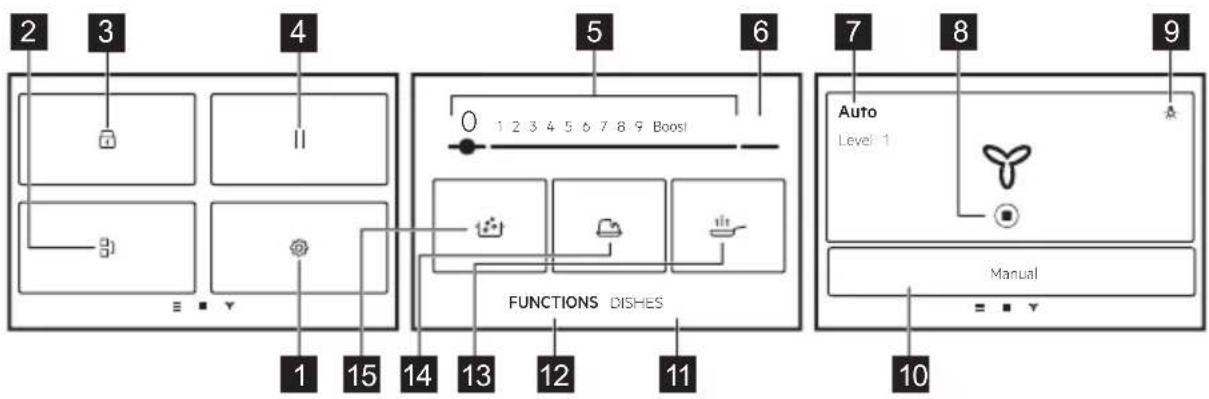

Utvidgad vy

Symbol Beskrivning

1

Inställningar. För att öppna inställningarna för hällen.

2

Bridge. För att ansluta två tillagningszoner så att de fungerar som en.

3

Lås. För att läsa/låsa upp kontrollpanelen.

4

Pause. För att ställa in alla aktiva tillagningszoner på lägsta värmeläge.

5

1 - 9 För inställning av värmeläge.

6

Boost För att aktivera maximal värmeinställning.

7

Manuell / Auto För att visa fläktens aktuella inställning.

8

För att stänga av/återstarta fläkten.

9

För att tända eller släcka fläktlampan.

10

Manuell / Auto För att ställa om köksfläkten till manuell- eller autoläge.

11

Rätter För att välja förinställda automatiska program för olika typer av mat.

12

FUNKTIONER För att välja automatiska program för olika tillagningsmetoder.

13

Steka. Stek olika typer av mat med automatiskt kontrollerade värmenivåer.

14

Smälta. För att smälta olika produkter, t.ex. choklad eller smör.

15

Koka. För automatisk inställning av vattentemperaturen för att undvika att det kokar över.

Navigering på displayen

Symbol Beskrivning
OK	Bekräfta valet eller inställningen.
X	Stäng pop-up-fönstret.
^^	För att minska/expandera instruktionerna på displayen.
	För att aktivera/avaktivera tillvalsfunktionen.
<>	Gå bakåt/framåt en nivå i Meny.

5. FÖRE FÖRSTA ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

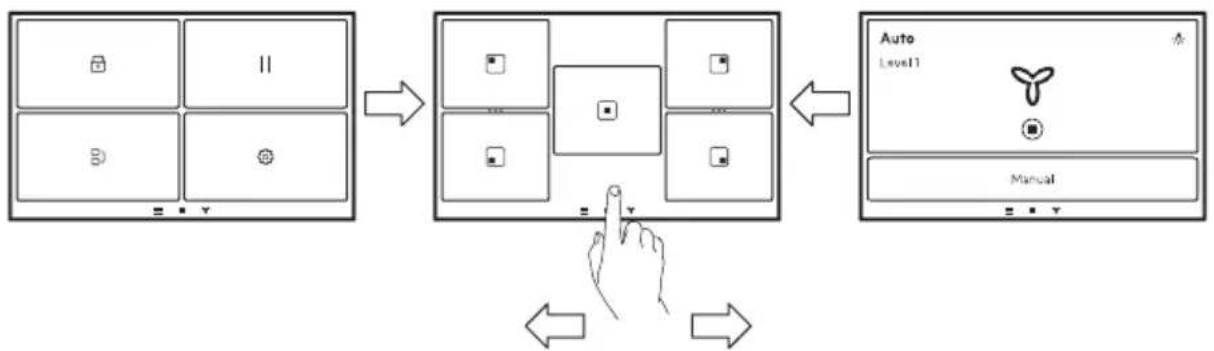

5.1 Navigera i displayen

Navigera mellan skärmarna genom att trycka på symbolerna längst ned på displayen. Du kan också svepa åt vänster för att hantera inställningarna för Hob²Hood eller åt höger för att komma åt Meny.

5.2 Första anslutning till elnätet

När du ansluter produkten till elnätet måste du ställa in Språk, Ljusstyrka och Ljudvolym.

Du kan ändra inställningen i Meny > Inställningar > Inställningar. Se "Daglig användning".

5.3 Använda displayen

• Endast de bakgrundsbelysta symbolerna kan användas.
• För att aktivera ett visst alternativ, tryck på den aktuella symbolen på displayen.

• Vald funktion aktiveras när du tar bort fingret från displayen.

• Bläddra genom alternativen med en snabb gest eller dra fingret över displayen. Hastigheten på gesten avgör hur snabbt skärmen flyttas.

• Bläddringsrörelsen kan stanna av sig själv eller så kan du stoppa den direkt om du trycker på displayen.
• Du kan ändra de flesta parametrarna som visas på skärmen när du trycker på relevanta symboler.
• Ställ in önskad funktion eller tid genom att bläddra genom listan och/eller tryck på funktionen du vill välja.
• När hällen är ingång och vissa symboler försvinner från displayen kan du trycka var

som helst på displayen. Alla symboler tänds igen.

- För vissa funktioner visas ett popupfönster med ytterligare information när du startar dem.

5.4 FlexPower

FlexPower definierar hur stor effekt hällen använder totalt, inom gränserna för husets installerade säkringar.

Från början arbetar produkten på högsta möjliga effektnivå. Du kan ändra den maximala effekten om installationen inte stöder full effekt.

FÖRSIKTIGHET!

Se till att den valda effekten passar till säkringarna i huset.

Om effektnivån är lägre än 2000 W kan du inte aktivera de automatiska programmen (Rätter eller FUNKTIONER).

1. Kontrollera att alla tillagningszoner är inaktiverade.
2. Tryck på på displayen för att öppna Meny.
3. Välj Inställningar > Inställningar > FlexPower och välj lämplig effektnivå.
4. Tryck på eller . Pölj instruktionerna på displayen för att bekräfta ditt val.

6. DAGLIG ANVÄNDNING

WARNING!

Se Säkerhetsavsnitten.

6.1 Aktivera och avaktivera

Tryck på Ⓤ1 sekund för att sätta på eller stänga av hällen.

6.2 Automatisk avstängning

Funktionen stänger av hällen automatiskt om:

• alla tillagningszoner är inaktiverade,
• du ställer inte in värmeläget när du har aktiverat hällen,
• du spiller något eller sätter något på kontrollpanelen längre än 10 sekunder (en kastrull, en handduk osv.). En ljudsignal hörs och hällen stängs av. Ta bort föremålet eller rengör kontrollpanelen.
• hällen blir för varm (t.ex. när en kastrull torrkokar). Låt kokzonen svalna innan du använder hällen igen.
• du använder fel slags kokkärl eller så finns det inget kokkärl på zonen. Induktionskokzonen inaktiveras automatiskt efter 50 sekunder.

- du inte inaktiverar en kokzon eller ändrar värmeinställning. Efter en stund visas ett meddelande och hällen stängs av.

Förhållandet mellan värmeläget och tiden efter vilken hällen stängs av:

Värmeinställning Hällen stängs av efter

1 - 2 6 timmar

3 - 5 5 timmar

6 4 timmar

7 - 9 1,5 timme

När du använder Steka stängs hällen av efter 1,5 timmar. För Smälta stängs hällen av efter 6 timmar.

Denna funktion känner av om kastruller har placerats på kokzonerna och stänger av kokzonerna om kokkärlen inte längre kan detekteras.

- Om du sätter kokkärl på en kokzon först och därefter aktiverar hällen visas ett grått fält i översikten över motsvarande kokzon.

• Fältet visas inte om kokkärl saknas på kokzonen eller om kokkärlet inte kan detekteras på grund av felaktig placering eller olämpligt material.
• Om du tar bort kokkärlet från en aktiverad kokzon och ställer det åt sidan tillfälligt börjar motsvarande översikt för kokzonen att blinka. Om du inte sätter tillbaka kokkärlet på den aktiverade kokzonen inom 120 sekunder stängs kokzonen av automatiskt. För att återuppta tillagningen, se till att sätta tillbaka kokkärlet på kokzonerna innan den angivna tidsgränsen går ut.

6.4 Använda kokzonerna

Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

i

Se till att kokkärlet är avsett för användning på induktionshällar. För mer information om olika typer av kokkärl, se "Tips och råd". Kontrollera kokkärlets storlek i "Tekniska data".

Aktivera kokzonen genom att ställa kokkärlet i mitten av kokzonen och tryck på den aktuella zonsymbolen. Tillgängliga program visas på displayen. Ställ in värmenivån eller välj en automatisk funktion. För att återgå till startvyn, tryck på ✗ i det övre högra hörnet.

Med Bridge kan du laga mat med stora kokkärl placerade på två tillagningszoner samtidigt.

När andra kokzoner är på kan värmeläget för zonen du vill använda vara begränsat. Se "Effektreglering".

6.5 Värmeinställning

1. Aktivera hällen.
2. Placera kastrullen på den valda kokzonen och tryck på relevant zonsymbol.
3. Tryck på eller dra ditt finger för att ställa in värmeläget.

Ikonerna för effektnivån 1-9 blir större och fältet nedanför blir rött för att indikera aktuell effektinställning. När effektnivån väljs ändras skärmen till den utvidgade skärmvyn.

Du kan även ändra värmeinställningen på skärmen för zonöversikt. För att komma till skärmen för zonöversikt, tryck på mitten av den utvidgade skärmvyn. För att ändra värmenivå, tryck på — eller †För att öppna den utvidgade skärmvyn, tryck på effektnivån.

6.6 Boost

Denna funktion ger mer effekt till induktionskokzonerna. Funktionen kan endast aktiveras för induktionskokzonen under en begränsad tid. Efter denna tid återgår induktionskokzonen automatiskt till den högsta värmeinställningen.

1. Välj kokzonen.
2. Tryck på Boost för att aktivera funktionen.

Funktionen stängs av automatiskt. För att stänga av funktionen manuellt, välj zonen och ändra värmeinställningen till 0.

i

Boost fungerar inte när Bridge-funktionen är aktiv eller när strömmen inom en fas är otillräcklig (se "Effektreglering").

i

För maximal varaktighet, se "Tekniska data".

6.7 OptiHeat Control (3-stegs restvärmeindikator)

WARNING!

Så länge indikatorn III /Ilyser finns det risk för brännskador från restvärme.

Induktionskokzonerna skapar den värme som behövs för tillagningen direkt i kokkärlets botten. Glaskeramiken värms upp av kokkärlets värme.

Indikatorerna visas när en kokzon är varm. Indikatorerna visar nivån på restvärmen för de kokzoner du använder för närvarande:

III - fortsätt tillagningen

II - varmhållning

I - restvärme.

Indikatorn kan också visas:

• för de närliggande kokzonerna även om du inte använder dem,
• när heta kokkärl placeras på en kall kokzon,
• när hällen är avstängd men kokzonen fortfarande är varm.

Indikatorn försvinner när kokzonen har svalnat.

6.8 Varmhållningsläge

Den här funktionen bevarar maten varm med inställningen för låg temperatur.

Varmhållningsläge är endast tillgänglig när kokzonen fortfarande är varm efter avslutad tillagning (med en synlig ikon för restvärme) och när kokkärlet fortfarande står kvar på zonen. Denna funktion fungerar inte tillsammans med en kall kokzon.

1. Tryck på för att aktivera Varmhållningsläge.
   Varmhållningsläge fungerar tills den stängs av.
2. För att stänga av funktionen, tryck på det övre vänstra hörnet på displayen.
   Du kan ställa in en timer vid behov. Se "Tidtagningsalternativ".

6.9 Timerinställningar

ECO Timer

Använd den här funktionen för att specificera hur länge en kokzon ska vara på under en enda tillagning.

För att spara energi stängs kokzonens värmare av innan ECO Timer hörs. Skillnaden i drifttid beror på värmeinställningsnivån och tillagningstidens längd.

Du kan använda den här funktionen när tillagningszonen är aktiverad. Du kan ställa in funktionen för varje kokzon separat.

1. Ställ in värmeläget för lämplig kokzon först och ställ därefter in funktionen.

2. Tryck på zonens symbol.

3. Tryck på .😊 Timerns menyfönster visas på displayen.

4. Markera Stop zone rutan för att aktivera funktionen.

5. Ställ in tidtagningen.

6. Tryck på OK för att bekräfta.

Du kan också välja ✗ för att avbryta ditt val. Du kan ändra ECO Timer inställningarna

under tillagningen: tryck på +STOP med timerns värde och tryck därefter på REDIGERA.

När timern löper ut hörs en signal och ett pop-up-fönster visas. Tryck på OK för att stänga av signalen.

Inaktivera funktionen genom att ändra värmeinställningen till 0. Alternativt kan du

trycka på +STOP med timerns värde, trycka på ✗ och bekräfta ditt val när ett pop-up-fönster visas.

Timer

Du kan använda den här funktionen när kokzonen är aktiverad.

Funktionen påverkar inte någon annan funktion som används parallellt.

1. Välj en kokzon.

Relevant reglage visas på displayen.

1. Tryck på ⏻.

Timerns menyfönster visas på displayen.

1. Avmarkera Stop zone rutan för att aktivera funktionen.

2. Ställ in tidtagningen.

3. Tryck på OK för att bekräfta.

Du kan också välja ✗ för att avbryta ditt val. Du kan ändra Timer inställningarna under tillagningen: tryck på med timerns värde och tryck därefter på REDIGERA.

När timern löper ut hörs en signal och ett pop-up-fönster visas. Tryck på OK för att stänga av signalen.

Avaktivera funktionen genom att Tryck på med timerns värde, tryck på och bekräfta ditt val när ett popup-fönster visas.

6.10 Bridge

Den här funktionen ansluter två kokzoner och de fungerar som en med samma värmeläge. Du kan använda den till matlagning med stora kokkärl.

Kokkärlet måste täcka mitten på båda zonerna. Om kokkärlet är placerat mellan två mittpunkter kommer -funktionen inte att aktiveras.

1. Placera kokkärlet på kokzonerna.

2. Tryck på displayen för att öppna Meny och välj Bridge. Du kan även trycka på genvägen * i*zonöversikten.

3. Ställ in värmeläget.

För att inaktivera funktionen, tryck på genvägen** Kokzonerna fortsätter att fungera oberoende av varandra.

6.11 Pause

Den här funktionen ställer in alla påslagna tillagningszoner på den lägsta värmeinställningen.

När funktionen är igång kan endast ⏻ och ÅTERUPPTA-knapparnas användas. Alla andra symboler på kontrollpanelen är låsta.

Funktionen stoppar inte timerfunktionerna. När timerfunktionen upphör trycker du var som helst på skärmen för att stänga av ljudsignalen.

1. Tryck på ≡ för att öppna Meny.
2. Tryck på för att aktivera funktionen.
   Värmen sänks till (Varmhållningsläge). Inaktivera funktionen genom att trycka på ÅTERUPPTA.

Föregående värmeinställningar återställs.

6.12 Lås

Du kan låsa kontrollpanelen medan hällen är igång. Funktionen förhindrar oavsiktliga ändringar av värmeinställningen.

1. Ställ in värmeläget.
2. Tryck på för att öppna Meny.
3. Tryck på för att aktivera funktionen. Om du vill stänga av funktionen, , tryck och håll in LÅS UPP i 4 sekunder.

i

När du stänger av hällen inaktiveras även denna funktion.

6.13 Barnlås

Funktionen förhindrar oavsiktlig användning av hällen.

1. Tryck på för att öppna Meny.
2. Välj Inställningar > Inställningar > Barnlås.
3. Slå på strömbrytaren och tryck på bokstäverna E-U-O i alfabetisk ordning för att aktivera funktionen.
   Inaktivera funktionen genom att slå av strömbrytaren.

Efter aktivering kan det ta lite tid innan funktionen fungerar.

6.14 FUNKTIONER: Steka

Denna funktion låter dig ställa in en lämplig värmeinställningsnivå för att steka din mat. Hällen justerar temperaturen till olika typer av mat och upprätthåller den under hela tillagningen. Ingen manuell temperaturjustering behövs när värmenivån har ställts in.

FÖRSIKTIGHET!

Använd endast kalla kärl. Lämna inte hällen utan uppsikt när funktionen är aktiverad.

1. Placera en stekpanna utan olja/fett på en av tillagningszonerna på vänster sida. Du kan använda en enkel kokzon eller ansluta båda zonerna med Bridge.

2. Välj FUNKTIONER >Steka.

3. Välj steknivå.

Förvärmningen startar.

1. Ställ in en timer-funktion vid behov. Timern startar omedelbart.

När kokkärlet har uppnått den önskade temperaturen hörs en ljudsignal och ett popup-fönster visas. Du kan nu fylla på olja och mat i pannan. För att stänga fönstret och börja steka trycker du på OK. För att stänga av funktionen manuellt trycker du på 0 på kontrollfältet.

Råd och tips:

- Följ instruktionerna på displayen för att veta när du ska vända på maten eller justera värmenivån.

- Du kan ändra standardvärmenivån vid behov.

- Använd ett lock under de första 10 minuterna av stekningen för tjocka matbitar eller rå potatis.

- Uppvärmningen av tunga kokkärl kan ta längre tid.

- Undvik att kokkärlen överhettas och skadas genom att använda laminerade kokkärl och låg värmenivå.

- Använd inte tunna emaljerade kokkärl. De kan överhettas och skadas.

Rätt kokkärl för Steka funktion

Använd endast kokkärl med en platt botten. För att kontrollera om pannan är den rätta:

1. Ställ kastrullen upp och ner.
2. Placera en linjal på kokkärlets botten.
3. Försök att placera ett 1, 2 eller 5 eurocentsmynt (eller ett annat mynt med liknande tjocklek, ca 1,7 mm) mellan linjalen och kokkärlets botten.

a. Kokkärlet är felaktigt om du kan placera myntet mellan linjalen och kokkärlet.

b. Kokkärlet är korrekt om du inte kan placera myntet mellan linjalen och kokkärlet.

Den här funktionen justerar automatiskt värmeinställningsnivån så att vattnet inte kokar över när kokpunkten har uppnåtts.

i

Funktionen finns tillgänglig för alla kokzoner. Om det finns restvärme (I / II/ III) på den kokzon du vill använda så inaktiveras funktionen. Vänta tills zonen har svalnat för att använda funktionen. Funktionen fungerar inte med kokkärl med nonstick-beläggning.

FÖRSIKTIGHET!

Använd inte funktionen med ett tomt kokkärl. Lämna inte hällen utan uppsikt när funktionen är aktiverad.

1. Placera en kastrull med minst 1 l vatten på kokzonen.
2. Välj FUNKTIONER > Koka.
3. Ställ in en timer-funktion vid behov. Timern startar omedelbart.
4. För att stoppa funktionen manuellt, tryck på ☐det övre vänstra hörnet av displayen.

Hällen sänker automatiskt värmeinställningsnivån när kokpunkten har uppnåtts. Vid denna punkt kan du även justera den manuellt efter behov.

Råd och tips:

• Funktionen är bäst lämpad för vattenkokning och tillagning av potatisar.
• Funktionen kanske inte fungerar optimalt med vattenkokare och espressobryggare på spishäll.
• Fyll mellan halva och tre fjärdedelar av kokkärlet med kallt kranvatten, men lämna 4 cm fritt från översta kanten. Använd inte mindre än 1 liter men inte mer än 5 liter. Se till att vattnets (eller vattnets och potatisens) totala vikt ligger mellan 1-5 kg.

• För att uppnå bästa resultat använd bara hela, oskalade, medelstora potatis. Se till att potatisen inte packas för tätt.
• Undvik att skapa yttre vibrationer (t.ex. genom att använda en mixer eller placera en mobiltelefon bredvid hållen) när funktionen är på.
• Du kan justera värmeinställningen efter att kokpunkten har uppnåtts, beroende på typ av mat och kokkärl.
• Tillsätt salt när kokpunkten har uppnåtts.
• Använd ett lock för att spara energi.

6.16 FUNKTIONER: Smälta

Du kan använda den här funktionen för att smälta t.ex. choklad eller smör.

FÖRSIKTIGHET!

Lämna inte hällen utan uppsikt när funktionen är aktiverad.

1. Placera kokkärlet på kokzonen.
2. Välj FUNKTIONER > Smälta.
3. Ställ in en timer-funktion vid behov.
4. Tryck på OK.
   För att stoppa funktionen manuellt, tryck på det övre vänstra hörnet av displayen.

6.17 Rätter

Den här funktionen används för beredning av olika rätter med hjälp av förinställda program som är avsedda för specifika matkategorier. Programmens tillgänglighet beror på kokzonen.

FÖRSIKTIGHET!

Lämna inte hällen utan uppsikt när funktionen är aktiverad.

1. Placera kokkärlet på kokzonen. Du kan använda en enskild kokzon eller ansluta två zoner med hjälp av Bridge.
2. Välj Rätter.
3. Välj typ av livsmedel.
4. Ställ in en timer-funktion vid behov.
5. Följ instruktionerna på displayen.
   Beroende på livsmedelstyp och valt program kan du ställa in och ändra detaljer, t.ex. nivå för tillagning, värmenivå för stekning osv.

Råd och tips:

• De rätter som tillagas oftast läggs automatiskt till i listan över Oftast tillagad.
• Vissa maträtter har långa namn som inte kan visas helt i listan. För att visa hela namnet på en maträtt, tryck på "...".
• Du kan lägga till program manuellt i listan över Favoriter ♥.
• Du kan dölja vissa program genom att trycka på 📁. För att återställa programmen, gå till Inställningar > Inställningar > Rätter.

6.18 Hob²Hood

Det är en automatisk funktion som kopplar hällen till en lämplig köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet anges och justeras automatiskt utifrån lägesinställningen och temperaturen för det varmaste kokkärlet på hällen. Du kan också använda fläkten manuellt från hällen eller från själva köksfläkten.

i

Om du ändrar fläkthastigheten på hällen, kommer standardanslutningen med hällen att avaktiveras. För att återaktivera funktionen, stäng av båda enheterna och slå på dem igen.

i

Hos vissa köksfläktar kan funktionen vara inaktiverad som standard. I dessa fall ska du aktivera funktionen först på köksfläkten och sedan på hällen. Läs bruksanvisningen för köksfläkten för mer information.

Inställning av automatiskt fläktläge

För att ställa in köksfläkten i automatiskt läge, välj mellan följande inställda fläkthastigheter: Läge 2 - Läge 6. Fläkten reagerar när du använder hällen. Du kan ställa in att hällen endast ska aktivera lampan genom att välja 1-läget.

1. Tryck på 三.
2. Välj Inställningar >Hob²Hood.
3. Slå på en omkopplare för att aktivera fläkten.
   Samtliga automatiska lägen visas som en lista.
4. Välj läge.
5. Tryck på eller för att spara valet och avsluta.
   För att kontrollera den aktuella
   fläkthastighetsnivån, tryck på
   Fläkthastighetsnivån visas i det övre vänstra hörnet på displayen. Om du vill stänga av
   fläkten, tryck på ☐. För att slå på fläkten, tryck på ▶

Automatis-ka lägen	Auto-matiskbelys-ning	Kokar1)Steker2)
		Fläkthastighet

Av --

Läge 1 På --

Läge 2 3)

På 1 1

Läge 3 På - 1

Läge 4 På 1 1

Läge 5 På 1 2

Läge 6 På 2 3

1) Hällen känner av kokningsprocessen och ställer in fläkthastigheten enligt det automatiska läget.
2) Hällen känner av stekningsprocessen och ställer in fläkthastigheten enligt det automatiska läget.
3) I det här läget aktiveras fläkten och lampan oberoende av temperaturen.

Inställning av manuellt fläktläge

Du kan justera fläkthastighetsnivån manuellt.

1. Tryck på .

2. Tryck på Manuell.

Ett kontrollfält med aktuell fläkthastighet visas.

1. Tryck på eller dra ditt finger för att ställa in fläkthastighetsnivån.

Aktivera maximal fläkthastighetsnivå genom att trycka på Boost. Fläkten körs i Boost-läge under en viss tid. Efter den tiden ändras fläkthastighetsnivån automatiskt till 3. För att avaktivera Boost manuellt, tryck 0.

Fläktlampa

Du kan ställa in hällen på att aktivera belysningen automatiskt när du aktiverar hällen. Detta gör du genom att ställa in det automatiska läget Läge 1 - Läge 6. Du kan även tända eller släcka lampan på fläkten manuellt.

Släck lampan genom att trycka på en gång till.

6.19 Språk

1. Tryck på för att öppna Meny.
2. Välj Inställningar > Inställningar > Språk.
3. Välj språk från listan.

För att spara valet, tryck på Xeller. Välj därefter JA i pop-up-fönstret.

Om du väljer fel språk, tryck på ≥ . En lista visas. Välj det första alternativet längst upp till vänster och därefter det andra alternativet längst upp till höger. Skrolla ner för att välja rätt språk från listan. När pop-up-fönstret visas väljer du alternativet till höger.

6.20 Knappljud / Ljudvolym

Du kan välja typ av ljud på hällen eller stänga av ljudet helt. Du kan välja mellan ett klick (standard) eller ett pip.

Du kan även välja ljudvolymnivå.

1. Tryck på på displayen för att öppna Meny.
2. Välj Inställningar > Inställningar > Knappljud / Ljudvolym.
3. Välj den funktion som passar bäst. Inställningen sparas automatiskt.

6.21 Ljusstyrka

Du kan justera displayens ljusstyrka.

Det finns 5 ljusstyrkenivåer, 1 är den lägsta och 5 den högsta.

1. Tryck på ≡ för att öppna Meny.
2. Välj Inställningar > Inställningar > Ljusstyrka.
3. Välj den nivå som passar bäst. Inställningen sparas automatiskt.

6.22 Effektreglering

Om flera zoner är aktiva och den förbrukade effekten överstiger gränsen för

nätspänningen delar denna funktion den tillgängliga effekten mellan alla kokzoner (anslutna till samma fas). Hällen styr värmeinställningarna för att skydda säkringarna i husets installation.

• Om hällen när gränsen för maximal effekt (se produktdekal) reduceras effekten för kokzonerna automatiskt.
• Värmeinställningen för den kokzon som valts först (eller en kokzon som använder FUNKTIONER eller Rätter) prioriteras alltid. Den återstående effekten delas mellan de andra kokzonerna i den ordning de valts.

• Kontrollfältets färg visar de tillgängliga värmeinställningsalternativen:

• röd - aktuell värmeinställning,

• vit - den maximala tillgängliga värmeinställningen,
  – ljusgrå – den otillgängliga värmeinställningen (Effektreglering är igång).

- Om ett högre värmeläge inte finns ska du minska värmeläget för andra kokzoner först.

Om hällens totala effekt är begränsad (1500 W–6000 W) fördelar funktionen den tillgängliga effekten mellan alla kokzoner. Se kapitel "Före första användning" > "FlexPower".

7. RÅD OCH TIPS

WARNING!

Se Säkerhetsavsnitten.

7.1 Kokkärl

För induktionskokzoner genereras värmen mycket snabbt i kokkärlet med ett kraftigt elektromagnetiskt fält.

Använd induktionskokzonerna med lämpliga kokkärl.

• För att undvika överhettning och förbättra zonernas prestanda måste kokkärlet vara så tjockt och platt som möjligt.
• Använd endast kokkärl med platt botten för Steka-funktionen.
• Se till att kokkärlets botten är ren och torr innan du sätter den på hällen.
• Var alltid försiktig så att du inte låter kokkärlet glida eller gnugga mot glasets kanter och hörn eftersom det kan orsaka sprickor eller skador på glasytan.

Kokkärlsmaterial

• rätt: gjutjärn, stål, emaljerat stål, rostfritt stål, botten med flera lager (med korrekt märkning från en tillverkare).
• inte rätt: aluminium, koppar, mässing, glas, keramik, porslin.

Kokkärl är lämpliga för en induktionshäll om:

- vatten kokar mycket snabbt upp på en kokzon som är inställd på det högsta värmeläget.

- en magnet fäster på kastrullens botten.

Kokkärlets mätt

- Induktionskokzonerna anpassar sig automatiskt till storleken på kokkärlets botten.

- Kokzonens effektivitet är relaterad till kokkärlets diameter. Kokkärl med en mindre diameter än den minsta får bara en del av effekten som kokzonen genererar.

- Av båda säkerhetsskäl och optimalt tillagningsresultat ska man inte använda kokkärl som är större än vad som anges i avsnittet "Specifikationer för kokzonen".

Undvik att hålla kokkärl nära kontrollpanelen under tillagningen. Detta kan påverka kontrollpanelens funktion eller oavsiktligt aktivera hällfunktionerna.

Se "Tekniska data".

7.2 Buller under drift

Om du kan höra:

• sprickljud: kokkärlet är tillverkat av olika material (en "sandwichkonstruktion").
• blåsljud: du använder kokzonen med en hög effektnivå och kokkärlet är tillverkat av olika material (en "sandwichkonstruktion").
• surrande ljud: du använder en hög effektnivå.
• klickljud: elektrisk omkoppling sker, kokkärlet detekteras när du har ställt det på hällen.
• väsande, surrande: fläkten är igång.

Dessa ljud är normala och innebär inte att det är fel på produkten.

7.3 Råd och tips för Hob²Hood

När du använder hällen med funktionen:

• Skydda köksfläktens panel mot direkt solljus.
• Rikta inte halogenlampan direkt mot mot köksfläktens panel.
  • Täck inte över hällens kontrollpanel.
• Bryt inte signalen mellan hällen och köksfläkten (t.ex. med en hand, ett kokkärlshandtag eller en hög kastrull). Se bilden.

Fläktkåpan som visas nedan är endast avsedd som illustration.

Håll fönstret till den Hob²Hood infraröda sändaren rent.

Andra fjärrstyrda apparater kan kan blockera signalen. Använd inga andra apparater nära hällen när Hob²Hood används.

Köksfläktar med Hob²Hood-funktion

Se hela sortimentet av köksfläktar som fungerar med denna funktion på vår konsumentwebbplats. Electrolux köksfläktar som fungerar med denna funktion skall ha symbolen

8. UNDERHÅLL OCH RENGÖRING

WARNING!

Se Säkerhetsavsnitten.

8.1 Allmän information

• Rengör hällen efter varje användningstillfälle.
• Använd alltid kokkärl med ren botten.
• Repor eller mörka fläckar på ytan påverkar inte hållens funktion.
• Använd ett särskilt rengöringsmedel för hällens yta.
• Använd alltid en skrapa som är avsedd för hällar med glasyta. Använd skrapan endast som ett extra verktyg för glasrengöring efter standardrengöringsproceduren.

WARNING!

Använd inte knivar eller andra vassa metallföremål vid rengöring av glasytan.

8.2 Rengöring av hällens

• Avlägsna omedelbart: smält plast, plastfolie, salt, socker och mat som innehåller socker, annars kan denna smuts orsaka skador på hällen. Var försiktig och undvik brännskador. Sätt specialskrapan snett mot glasytan och för bladet över ytan.
• Ta bort när hällen är tillräckligt sval: kalkringar, vattenringar, fettfläckar, glänsande metallisk missfärgning. Rengör hällen med en fuktig duk och icke slipande rengöringsmedel. Efter rengöringen torka hällen torr med en mjuk trasa.
• Ta bort blank metallisk missfärgning: använd en vattenlösning med vinäger och rengör glasytan med en trasa.

9. FELSÖKNING

WARNING!

Se Säkerhetsavsnitten.

9.1 Vad gör jag om...

Problem Möjlig orsak Avhjälpa felet
Det går inte att aktivera eller använda hällen.	Hällen är inte ansluten till strömför-sörjningen eller den är ansluten på fel sätt.	Kontrollera att ugnen är korrekt an-sluten till strömförsörjningen. Se kopplingsschemat.
Säkringen har gått. Kontrollera att säkringen är orsaken		till felet. Om säkringen går gång på gång, tala med en kvalificerad elektriker.
Du har inte ställt in inställningen för uppvärmning på 60 sekunder.		Aktivera hällen igen och ställ in vär-meinställningen på mindre än 60 sekunder.
Du har tryckt på 2 eller fler touch-kontroller samtidigt.		Tryck bara på en touchkontroll.
Pause-läget är på. Se "Daglig användning".
Displayen reagerar inte vid beröring.	Delar av displayen är täckt eller så har kastruller placerats för nära dis-playen.Det finns vätska eller något objekt på displayen.	Ta bort objekten. Flytta bort kastrul- lerna från displayen.Rengör displayen, vänta tills enhe- ten har kallnat. Dra ur elkontakten.Sätt i elkontakten igen efter 1 minut.
En ljudsignal hörs och hällen stängs av.En ljudsignal hörs när hällen stängs av.	Du har ställt något på en eller flera touchkontroller.	Ta bort föremålet från touch-kontrol- lerna.
Hällen stängs av. Du satte något på touch-kontrollen1.		Ta bort föremålet från touch-kontrol- len.
Restvärmeindikatorn tänds inte. Zonen är inte varm eftersom den bara har varit påslagen en kort stund eller så kan sensorn under hållens yta vara trasig.		Kontakta ett auktoriserat service-center om zonen varit på tillräckligt länge för att vara varm.
Du kan inte aktivera den högsta vär-meinställningen.	En annan zon har redan ställts in på högsta värmeinställning.	Minska först effekten på den andra zonen.
Programmet FlexPower nivån är för låg.		Ändra maxeffekten i Meny. Se kapit- let "Före första användning".
Touchkontrollerna blir varma. Kokkärlet är för stort eller står för nära kontrollerna.		Placera stora kokkärl på de bakre zonerna om möjligt.
Hob2Hood fungerar inte. Du har täckt över kontrollpanelen. Ta bort föremålet från kontrollpane- len.
Problem Möjlig orsak Avhälpa felet
Hob ^2 Hood skärmen syns inte. Hob ^2 Hood är avstängt i inställning-arna.		Gå till inställningar/Hob ^2 Hood och aktivera funktionen.
Hob ^2 Hood är igång, men bara lampan lyser.	Du har aktiverat Läge 1. Ändra läget till Läge 1 - Läge 6eller vänta tills det automatiska läget startar.
Hob ^2 Hood Lägena 1 - 6 fungerar, men lampan är släckt.	Det kan vara fel på glödlampan. Kontakta ett auktoriserat service-center.
Det hörs inget ljud när du trycker på touch-kontrollerna.	Ljudet är avaktiverat. Aktivera ljudet. Se "Daglig användning".
Fel språk var inställt. Du ändrade språket av misstag. Följ instruktionerna i "Daglig användning", "Språk" för att ändra fel språk.
En kokzon har avaktiveras. Automatisk avstängning avaktiverar kokzonen.		Stäng av hällen och sätt på den igen.Se "Daglig användning".
och ett meddelande visas.	Lås är på. Se "Daglig användning".
E - U - O visas. Barnlås fungerar. Se "Daglig användning".
Fältet för effektnivå blinkar. Det finns inget kokkärl på zonen. Ställ kokkärlet på zonen.
Kokkärlet passar inte. Använd lämpliga kokkärl. Se "Rådoch tips".
Diametern på kokkärlets botten ärför liten för zonen.		Använd kokkärl med rätt mått. Se "Tekniska data".
tänds.	Den elektriska anslutningen är felaktig.	Koppla bort hällen från eluttaget och kontrollera anslutningen. Se "Installation".
tänds.	Zonens temperatursensor detekterar en för hög eller för låg temperatur.	Låt kokzonen svalna eller höj rumstemperaturen till över 15 °C.Kontakta auktoriserat servicecenter om problemet kvarstår.
tänds.	Kylfläkten är blockerad. Se till att ingenting blockerar fläkten.Om inget blockerar fläkten och problemet kvarstår, kontakta ett auktoriserat servicecenter.
Ett konstant pipljud hörs. Den elektriska anslutningen är felaktig.		Dra ur elkontakten. Tala med en behörig elektriker som kontrollerar installationen.
Uppvärmning av kokkärl varar längre än 5 min.	Kokkärlets botten är inte induktionskompatibel.	Använd kokkärl med lämplig botten (plan, magnetisk). Se "Råd och tips".
Programmet FlexPower minskarmaxeffekten.		Se "Daglig användning", Effektreglering.
Funktionen Koka startar inte.	Restvärmen är fortfarande aktiv för denna zon.	Vänta tills zonen har svalnat av eller använd en annan, kall zon.
Problem Möjlig orsak Avhjälpa felet
Funktionen Koka upphör inte. Det finns kanske inte tillräckligt med vatten i kastrullen (vibrationer kan inte detekteras) eller så är vattnet redan för varmt.		Använd minst 1 liter kallt vatten per kastrull.
Funktionen Koka avbryts plötsligt. Kokkärlet är inte kompatibelt med funktionen. Funktionen kan inte de- tektera vibrationer från kokande vat- ten.Kokkärlet kanske är för litet för kok- zonen.		Använd inte nonstick-kokkärl med denna funktion.Koka upp mer vatten eller byt till en kall zon. Tillsätt inte salt innan vatt- net har uppnått kokpunkten.Se till att kokkärlets diameter stäm- mer överens med kokzonens stor- lek. Ställ kokkärlet i mitten av kokzo- nen.
Uppvärmning med funktion Steka tar lång tid.	Kokkärlet är för litet, väger för mycket eller så har det ojämn botten.	Se "Råd och tips".

9.2 Om du inte kan avhjälpa felet...

Kontakta din återförsäljare eller auktoriserad serviceverkstad om du inte kan avhjälpa felet. Uppge uppgifterna på märkskylten. Kontrollera att du använde hällen på rätt sätt.

I annat fall täcks inte kostnaden för serviceteknikerns eller återförsäljarens åtgärder av garantin. Informationen om garantitid och auktoriserade servicecenter finns i garantihäftet.

10. TEKNISKA DATA

10.1 Produktdekal

Modell HOB890CMF PNC 949 599 285 00

Typ 62 D5A 01 AA 220 - 240 V / 400 V 2N, 50 Hz

Induktion 7.35 kW Tillverkad i: Tyskland

Serienr.... 7.35 kW

ELECTROLUX

10.2 Data för kokzoner

Kokzon Nominell effekt(max värmeinställning) [W]	Boost [W] Boost maximal koktid [min]	Kokkärlets diameter [mm]
Vänster fram 2300 3200 10 125 - 210
Vänster bak 2300 3200 10 125 - 210
Mitten bak 2300 3200 10 125 - 210
Höger fram 2300 3200 10 125 - 210
Höger bak 2300 3200 10 125 - 210

Kokzonernas effekt kan avvika något från uppgifterna i tabellen. Effekten beror på kokkärlens material och storlek.

För bästa resultat bör kokkärl som är större än måtten tabellen undvikas.

11. ENERGIEFFEKTIVITET

11.1 Produktinformation

Modellidentifiering HOB890CMF
Typ av häll Inbyggnadshäll
Antal kokzoner 5
Uppvärmningsmetod Induktion
Diameter på runda kokzoner (∅) Mitten bak 21.0 cm
Längd (L) och bredd (B) på icke-rund kokzon Vänster fram L 22.3 cm	B 21.8 cm
Längd (L) och bredd (B) på icke-rund kokzon Vänster bak L 22.3 cm	B 21.8 cm
Längd (L) och bredd (B) på icke-rund kokzon Höger fram L 22.3 cm	B 21.8 cm
Längd (L) och bredd (B) på icke-rund kokzon Höger bak L 22.3 cm	B 21.8 cm
Energiförbrukning per kokzon (EC electric cooking) Vänster fram	180.8 Wh/kg
Vänster bak	184.4 Wh/kg
Mitten bak	184.4 Wh/kg
Höger fram	189.4 Wh/kg
Höger bak	184.4 Wh/kg

Hällens energiförbrukning (EC electric hob) 184.7 Wh/kg

IEC / EN 60350-2 - Ugnar för hushållsbruk - Del 2: Hällar - Metoder för mätning av prestanda.

11.2 Energispartips

Du kan spara energi under den dagliga matlagningen om du följer tipsen nedan.

• Använd endast den mängd som behövs vid uppvärmning av vatten.
• Använd om möjligt lock på kokkärlet.
• Ställ kokkärlet i mitten av kokzonen.
• Använd restvärme för att hålla mat varm eller för att smälta mat.

12. MILJÖSKYDD

Återvinn material med symbolen ⚙. Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng

inte produkter märkta med symbolen 📀 med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.

[Non-Text]

......

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

......

[Non-Text]

[EMPTY]

[EMPTY]

......

[EMPTY]

......

......

[EMPTY]

[EMPTY]

[Non-Text]

[Non-Text]

[Non-Text]

......

[EMPTY]

[EMPTY]

[Non-Text]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

......

......

[Non-Text]

[Non-Text]

[EMPTY]

[EMPTY]
