Lara SF160RFB - Köksfläkt Cylinda - Gratis bruksanvisning och manual

Typ av produkt	Köksfläkt
Märke	Cylinda
Modell	Lara SF160RFB
Installationstyp	Väggmonterad
Bredd	60 cm
Höjd	15 cm
Djup	50 cm
Vikt	10 kg
Maximal utsugskapacitet	600 m³/h
Antal hastigheter	3
Ljudnivå (max)	55 dB
Belysning	LED, 2 x 1,5 W
Filtertyp	Aluminiumfettfilter
Filterrengöring	Varannan månad i diskmaskin
Kolfilter	Valfritt, byt var sjätte månad
Motoreffekt	200 W
Energiklass	B
Kanaldiameter	150 mm
Spänning	220-240 V, 50 Hz
Kontrolltyp	Tryckknapp
Färg	Rostfritt stål

Vanliga frågor - Lara SF160RFB Cylinda

Vilken rekommenderad installationshöjd ovanför hällen?

För bästa prestanda, installera fläkten 65-75 cm ovanför en elektrisk häll och 75-85 cm ovanför en gashäll.

Hur ofta ska jag rengöra fettfiltret?

Rengör aluminiumfettfiltret var 2:a månad i diskmaskin eller för hand med mild rengöring.

Hur byter jag ut kolfiltret?

Ta bort fettfiltret, skjut sedan ut det gamla kolfiltret och sätt in ett nytt. Byt var 6:e månad eller oftare vid intensiv användning.

Kan fläkten användas i recirkulationsläge?

Ja, fläkten kan användas i recirkulationsläge genom att installera ett valfritt kolfilter. Luften rengörs och återförs till rummet.

Vad ska jag göra om fläkten är bullrig?

Kontrollera att filtret är rent och korrekt installerat. Se även till att kanalen inte är blockerad. Om bullret kvarstår, kontakta service för motorinspektion.

Hur återställer jag filtermättnadsindikatorn?

Efter rengöring eller byte av filter, tryck och håll in återställningsknappen (vanligtvis ljusknappen) i 3 sekunder tills indikatorn släcks.

Vilken typ av glödlampa använder fläkten?

Fläkten använder LED-moduler (2 x 1,5 W). Dessa är inte användarbytesbara; kontakta en kvalificerad tekniker för byte.

Kan jag installera fläkten själv?

Installationen bör utföras av en kvalificerad elektriker för att säkerställa korrekt elanslutning och efterlevnad av säkerhetsföreskrifter.

Vilken energiklass har denna fläkt?

Cylinda Lara SF160RFB har energiklass B på en skala från A+++ till D.

Var kan jag köpa reservdelar?

Reservdelar som filter och motorer finns hos auktoriserade Cylinda-servicecenter eller online-återförsäljare.

BRUKSANVISNING Lara SF160RFB Cylinda

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny äga-re. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

⚠️ Anslutningen av elkablar- na ska utföras av en behö- rig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning.
• Min. säkerhetsavständ mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avständ än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta el-systemet i enlighet med ka-

beldragningsbestämmelserna.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt.
• Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av en servicetekniker.
• Anslut stickkontakten till ett lättillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

- Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök.

WARNING: Ta bort skyddsfilmen innan du installerar köksfläkten.

- Använd endast skruvar och beslag som är lämpliga för köksfläkten.

WARNING: Om det inte in- stalleras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt.

- Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.).

- Flambera inte under köksfläkten. Det finns risk för eldsvåda.

- Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, underförutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

- Håll barn under uppsikt så att de inte leker med apparaten.

- Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

- Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.

- Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).

- Symbolen ⚡ på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe-

ter, sophämtningstjänsten eller affären där du köpte apparaten.

- "Vid byte mot halogenlampor får enbart självskyddande volframhalogenlampor eller självskyddande metallhalidlampor användas."

2. ANVÄNDNING

• Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket.
• Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för.
• Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång.
• Justera lågans styrka så att den endast vidrör kokkärlets botten och inte slickar utmed dess sidor.
• Fritöserna ska kontrolleras hela tiden under användningen. Den överhetta-de oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

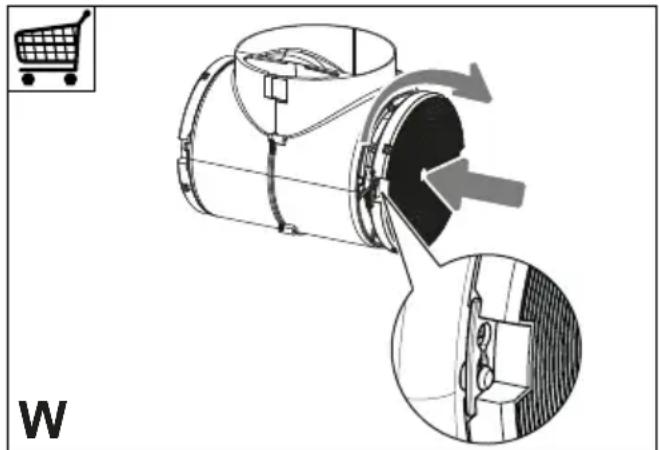

- Filtren med aktivt kol är varken tvättbara eller regenereringsbara och måste bytas ut ungefär var 4:e månad eller oftare i händelse av mycket intensiv användning (W).

- Fettfiltren ska rengöras varannan driftsmånad eller oftare i händelse av

en mycket intensiv användning och kan diskas i diskmaskin (Z).

• Rengör fläkten med en fuktig trasa och neutralt rengöringsmedel.
• För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

Om produkten eller en av dess delar är i rostfritt stål, använd specifika ej skrapande produkter för rengöringen och följ slipningslinjerna för rengöringen.

4. MANÖVERDON

	(Sevrl)	(Sezsl)	(∅tssal)	(∅TM7)
Knapp Funktion
T1	Slår på och av fläktmotorn vid den första hastigheten.
T2	Slår på motorn vid den andra hastigheten.
T3	Slår på motorn vid tredje hastigheten.
L	Slår på och av belysningsanläggningen vid maximal ljusstyrka.

5. BELYSNING

Lampa Effekt (W) Utag Spänning (V) Dimension (mm) ILCOS-kod
	4 E14 220-240 107x37 DRBB/F-4-220-240-E14-35/100

EN INSTALLATION MANUAL
NO INSTALLASJONSVEILEDNING
DA INSTALLATIONSVEJLEDNING
FI ASENNUSOHJEET
SV INSTALLATIONSHANDBOK

Service: Vi har service i Sverige.

Besök www.cylinda.se

Ring 0771 25 25 00

(endast lokaltaxa)

Uppge: Maskintyp, serienummer, inköpsdatum, problembeskrivning, namn och adress, ditt telefonnummer
