BRUKSANVISNING 14-916 Biltema

Detta aggregat uppfyller gällande säkerhetsföreskrifter samt tillämpliga EU-riktlinjer (CE). Lokal påverkan och lokala förhållanden kan påverka staketet och därför kan en total betessäkerhet inte garanteras. Säkerheten förbättras dock genom att detta aggregat används. Spara därför bruksanvisningen.

1 Elstängselaggregat
2 Jordningskabel
3 Permanent stolpe
4 Rostskyddad jordstolpe
5 Nedgrävd kabel högsp. - fast
6 På/Av-omkopplare
7 Matarkabel till staket
8 Kopplingskabel
9 Grindhandtag
10 Grindkomponent
11 Varningsskylt
12 Hörnisolator
13 Linjeisolator
14 Band, tråd
15 Mobil - stolpe
16 Trådspännare
17 Bandskarv
18 Blixtskydd

TEKNISKA DATA

Strömförsörjning: ..... 12 V (batteri)

Spänning: 12000 V utan belastning/ 4000 V vid 500 Ω

Strömförbrukning: ..... 40–105 mA

Laddenergi: 1,6 joule

Max stängsellängd: ..... 8 km

SÄKERHETSANVISNINGAR:

Anvisningarna ska följas noggrant och sparas efter genomförd installering.

Elstängsel ska monteras och drivas så att varken människor, djur eller deras omgivning utsätts för el-risker.

Detta aggregat får inte användas av personer (inklusive barn) som har begränsade kroppsliga, sensoriska eller mentala egenskaper, eller sådana som inte har tillräcklig erfarenhet eller fackkunskaper; det skulle i så fall vara personer som står under uppsyn eller som fått skolning av en person som har ansvar för säkerheten. Barn ska hållas under uppsikt så att de inte leker med aggregatet. (A2:06)

Elstängsel ska inte monteras så att djur eller människor kan fastna i det.

Ett elstängsel får inte matas av två (eller fler) oberoende aggregat eller av oberoende staketströmkretsar i samma aggregat.

Om man har två (eller fler) olika elstängsel, där var och ett matas från ett eget aggregat, måste avständet mellan trådarna i de olika elstängslen vara minst 2,5 m. Om glappet ska stängas av, ska det ske genom icke ledande material.

Taggtråd eller annan vass tråd får inte användas som elstängsel.

Alla delar i ett elstängsel som monteras upp längs med en allmän väg eller ett promenadstråk, ska märkas med varningsskyltar. Dessa ska fästas på staketstolparna eller stängseltrådarna. Varningsskyltarna ska vara gula på båda sidor och ha en text med innehållet "Observera – elstängsel" eller ha symbolen. Storleken på varningsskyltarna ska vara 200 x 100 mm.

Avståndet mellan aggregatets jordstolpe och alla andra jordningssystem som t.ex. strömförsörjnings-systemets eller telesystemets skyddsjord ska vara minst 10 m.

Om aggregatet inte är batteridrivet och har en liten effekt ska aggregatets jordstolpe slås minst 1 m ner i marken. Kontrollera att inga rör eller ledningar skadas.

Matarledningar med en spänning på över 1 kV och som ligger inom byggnader ska isoleras väl mot byggnadens jordade byggnadsdelar. Det uppnås genom att hålla tillräckligt avständ mellan matarledningarna och byggnadskonstruktionen eller genom att använda isolerade högspänningskablar för matarledningarna.

Nedgrävda matarledningar ska ligga i isolerade skyddsrör eller isoleras som högspänningsledningar. Kontrollera att matarledningarna inte kan skadas av hovar eller traktorhjul.

Matarledningar får inte läggas i samma skyddsrör som nätmatningsledningar, kommunikations- eller dataledningar.

Elstängslets matarledningar eller trådar ska inte läggas ovan starkströms- eller teleledningar.

Om möjligt ska korsningar med starkströmsledningar undvikas. Om det inte kan undvikas, ska ledningen ligga under starkströmsledningen och så nära en rätt vinkel som möjligt.

Om elstängslets matarledningar eller trådar ligger i närheten av en starkströmsluftledning ska avständen inte vara mindre än i tabellen nedan.

SPÄNNING I STARKSTRÖMSLEDNINGEN	AVSTÅND
≤ 1000 Volt 3 m
> 1000 ≤ 33000 Volt 4 m
> 33000 Volt 8 m

Om elstängslets matarledningar och trådar monteras i närheten av starkströmsledningar, får deras höjd över marken inte överskrida 3 m.

Höjden gäller på båda sidor av en lodrätt projektion av starkströmsledningens yttersta ledare på marken inom ett avständ på

• 2 m för starkströmsledningar med en nominell spänning på upp till 1000 V
• 15 m för starkströmsledningar med en nominell spänning på mer än 1000 V

Om elstängslets matarledningar eller trådar sätts upp i närheten av en teleledning eller ett telekabel ska avståndet vara minst 2 m.

Elstängsel som är avsett att skrämma fåglar och vakta husdjur med, eller användas för träning av djur som kor (kotränare) ska matas av aggregat med låg effekt som ändå ger en tillräcklig effekt och säkerhet.

Tråd i elstängsel som är avsett för att hindra fåglar från att slå sig ner på byggnader ska vara jordad. Jordningen ska utföras som tråd på isolatorer. Varningsskyltar (se Figur 1) ska sättas upp på de ställen där människor kan komma i kontakt med ledarna.

Ett icke laddat staket som innehåller taggtråd eller annan vass tråd kan sättas upp som stöd för en eller flera laddade trådar i ett elstängsel. De stödjande anordningarna (avständshållarna) för de laddade trådarna ska placeras så att ett minsta lodrätt avstånd på 150 mm garanteras mot de icke laddade trådarna. Taggtråden ska isoleras med jämna mellanrum.

På de ställen där ett elstängsel korsar en allmän gångstig ska en icke laddad grind sättas in eller en staketövergång sättas upp. Vid alla övergångar ska gula varningsskyltar (se Figur 1) fästas på trådarna.

Elstängselaggregat ska användas enligt positionen i Figur 1 och 2.

Vid installering inomhus ska beaktas att elstängselaggregatet aldrig får användas i ett brandfarligt utrymme (stall, lada). Inga lättantändliga föremål får lagras i staketets närhet eller vid elstängslets kopplingar.

För att undvika skador p.g.a. blixtnedslag ska staketledningen innan den kopplas till elstängselaggregatet ledas via ett överspänningsskydd, som fästs på icke brännbart material på byggnadens utsida. Detta gäller också för kombiapparater, om de drivs med en nätadapter.

Ska inte kopplas till elförsörjningsnätets jordledningar.

Enligt lag ska alla användare av elstängselanläggningar regelbundet kontrollera elstängselaggregatet och staketanläggningen. Kontrollen ska utföras beroende på användningsförhållandena, men minst en gång om dagen!

• Visuell kontroll av aggregat och staketanläggning.
• Mätning av minimispänningen 2500 V på alla delar av staketet.

För användning i stall ska endast speciella stallaggregat användas!

Batteri- eller ackumulatoraggregat får inte kopplas till strömförsörjningen eller andra anordningar som har kontakt med nätpänningen.

Överspänningar som uppstår genom åskväder kan skada elstängselaggregatets isolering. I ett sådant fall kan nätspänning komma ut på elstängslet och allvarligt skada människor och djur.

Generellt rekommenderar vi att nätdrivna elstängsel bara ansluts till nät som är säkrade med en jordfelsbrytare, som löser ut vid maximalt 30 mA. Viktigt är också att stängslet är korrekt uppbyggt med blixtskydd, så som beskrivs i medlevererad beskrivning. Dessutom rekommenderas att koppla bort nätdrivna elstängselaggregat från nätet samt om möjligt också koppla bort stängslet från elstängselaggregatet vid åska.

Om det inte finns någon jordfelsbrytare för nätet och stängslet var anslutet till elstängselaggregatet under ett åskväder, måste anläggningen kontrolleras före återanvändningen. För detta måste man använda en nätanslutning som är utrustad med jordfelsbrytare. Vid kontroll ansluts aggregatets jordanslutning till uttagets jordning och därefter kopplas aggregatets nätanslutning till samma uttag. Arbetar aggregatet nu klanderfritt och inte uppvisar något onormalt i funktionen, kan det åter kopplas till stängslet. Löser jordfelsbrytaren ut vid anslutning av aggregatet får detta inte längre användas och måste repareras i en fackverkstad.

När aggregatets matarkabel har skadats ska det, för att undvika skaderisker, ersättas av leverantören eller dennes kundtjänst eller en lika kvalificerad person. Underhåll och reparationer utförs endast av auktoriserad fackpersonal!

JORDNING

Eftersom aggregatets funktion till stor del är be- roende av rätt jordning, ska den utföras mycket noggrant!

Efter avslutad montering slås den rostskyddade jordstolpen till anslaget ner i marken på ett ställe med högsta möjliga, kontinuerliga fuktighet.

I torra områden eller i mark med låg elektrisk ledningsförmåga ska en eller fler extra jordstolpar (längd ca. 1 m) användas. Dessa ska slås ned i marken med 3 m avständ från varandra.

DRIFTSTART

• Innan driftstarten utförs, läs igenom den medföljande, aggregatspecifika bruksanvisningen.
• Innan arbete vid aggregatets kontakter görs, kontrollera att aggregatet har stängts av eller kopplats från nätet!

- Stängselaggregatets kopplingsschema:

- Beakta den rätta polningen för batteriaggregat : svart = minus; röd = plus.

BATTERI- OCH ACKUMULATORUNDERHÅLL

Batteri- och ackumulatorspänningen ska övervakas regelbundet med så exakt mätningsapparat som möjligt.

12 Volt batteri ( 12 V aggregat ):

• Vid den för elstängselaggregat typiska låga belastningen har ett 12 V blybatteri redan laddats ur helt vid en spänning på 11,9 V och ska omgående laddas om. För att garantera den optimala livstiden rekommenderas att ladda om batteriet redan vid en spänning på 12,1 V.
• Ett normalt blybatteri skadas permanent redan vid kort tids urladdning under 11 V.
• Överladdning, d.v.s. fortsatt laddning efter det att max.-spänningen på 13,8 V har uppnåtts, innebär inte bara risk att skada batteriet, utan även utträde av betydande mängder batterisyra och därigenom förstörelse av elstängselaggregatet. (Idealspänning: 12,6 – 13,8 V)
• Utan kontroll får batteriet inte vara kopplat till aggregatet under längre tid!

• 12 V batterier får laddas med enbart lämplig laddare i ventilerade utrymmen.

• Vid längre driftsuppehåll (t.ex. under vintern) ska batterierna kopplas till en laddare med underhållsladdning. Genom självurladdning kan batterierna i annat fall skadas permanent.

• Aggregat som fungerar med solcell >25 W. Regulator krävs.
• Aggregat som fungerar med solcell/nätadapter i kombination med ett 12 V batteri. Regulator krävs.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

TÄNKBARA FELKÄLLOR: (FIGUR 2)

POS. FELKÄLLOR ÅTGÄRD
A	Avledning via växtlighet vid staketet.	Ta bort växtligheten (slå den).
B	Dålig jordning, för kort jordstolpe, rost, torr mark.	Slå in jordstolpen helt. Använd flera, långa jordstolpar och koppla ihop dem.
C Ledarmaterial i marken (t.ex. kabelbrott, inte spänd).		Laga staketet, spänn tråden.
D Ledarmaterial av dålig kvalitet (tunn tråd, hög motstånd).		Använd högvärdiga ledare med lågt motstånd och tjocka trådar. Kontrollera ledarkopplingen vid elband.
E	Ledarmaterial knutet.	Använd motsvarande specialkopplingar för tråd/band/rep.
F Isolatorn slår igenom. Byt ut trasiga eller söndervittrade isolatorer.
G	Avledning eller kortslutning i staketets matning.	Använd aldrig våtrumskabel eller liknande som matarledning.Använd högspänningsfast kabel.
H Staketet för långt.Används rätt aggregat för tillämpningen?		Använd rätt aggregat för staketlängden och djurarten – kontakta fackhandlare vid behov.
I Fungerar elstängselaggregatet? Koppla aggregatet från staketet, sätt sedan på den igen.Om LED-lampan blinkar är aggregatet OK, om det inte blinkar är aggregatet defekt (kontakta leverantören).Beakta polningen för batteri- och ackumulatorapparater.

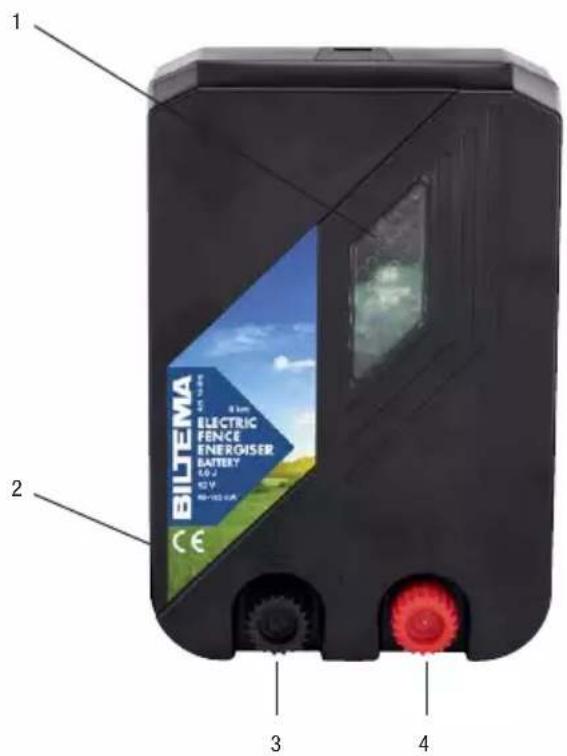

1. Kontrollampor (grön lampa och röd lampa)

2. 12 V – Batterianslutningskabel

3. Jordkontakt

1. Staketkontakt

1. Monteringsskruvhål

Inte avsedd för stall! 12 V

a. Montering

Aggregatet ska under användning hänga lodrätt med batterianslutningskabeln nedåt. Den ska också så långt som möjligt skyddas mot regn - se bilden ovan. Vid väggmontering ska aggregatet monteras på en brandsäker vägg.

b. Beskrivning av apparatens funktion

Slå på aggregatet utan anslutning till stängsel och jord. Se till att anslutning av polerna är korrekt (röd + och svart -) när du kopplar till 12 V-batteriet. Om kontrollampan (1) blinkar grönt är aggregatet funktions-dugligt. Om kontrollampan (1) blinkar grönt och rött samtidigt, respektive enbart rött, måste spänningen till batteriet kontrolleras (min.11,9 V). Om kontroll-lampan (1) inte blinkar måste polanslutningen mellan matarkabeln och 12 V-batteriet kontrolleras. Låt ev. en fackman kontrollera apparaten.

c. Funktionsbeskrivning med ansluten stängselanläggning (jord + stängsel)

	GRÖN LAMPA	RÖD LAMPA	FUNKTION	BATTERIETS SKICK
1 JA	NEJ Aggregatet fungerar.			Tillräcklig spänning (>11,9 V)
2 JA	JA Aggregatet fungerar.			För låg spänning, ladda så snart som möjligt
3 NEJ JA			Aggregatet fungerar inte, inga impulser	Djupurladdningsskyddet har utlöst. Batteriet är urladdat; ladda eller ersätt det.

• Om ingen av de två lamporna blinkar, ska du först kontrollera att batteripolerna är korrekt anslutna, och att det finns tillräcklig spänning i batteriet. Om du inte finner något fel i denna anslutning ska en fackman kontrollera aggregatet.
• Den gröna lampan fungerar enbart som funktionskontroll. Den reagerar inte på fel i stängselanläggningen eller bortfall av stängselspänning.

Om kontrollampan börjar blinka snabbare än ca. 1 gång per sekund, ska aggregatet genast stängas av. Det måste kontrolleras av en fackman innan det används igen.

OBS! Jordstolpar ingår inte i leveransen!
