BRUKSANVISNING 14-916 Biltema

Dette gjerdeapparatet oppfyller gjeldende sikkerhetsforskrifter og EUs retningslinjer (CE). Lokal påvirkning og lokale forhold kan påvirke gjerdet slik at total sikkerhet for at dyr holdes innenfor gjerdet ikke kan garanteres. Sikkerheten forbedres likevel ved bruk av dette gjerdeapparatet. Ta vare på bruksanvisningen.

OPPBYGGINGEN AV DET ELEKTRISKE GJERDET: (FIGUR 1)

1 Elektrisk gjerdeapparat
2 Jordkabel
3 Permanent gjerdestolpe
4 Rustbeskyttet jordspyd
5 Nedgravd kabel høyspenningssikker
6 På/av-bryter
7 Matekabel til gjerde
8 Forbindelseskabel
9 Grindhåndtak
10 Grindkomponent
11 Advarselsskilt
12 Hjørneisolator
13 Linjeisolator
14 Bånd, tråd
15 Mobil - gjerdestolpe
16 Trådstrammer
17 Båndskjøt
18 Lynavleder

TEKNISKE DATA

Strømforsyning: 12 V (batteri) Spenning: 12 000 V uten belastning / 4000 V ved 500 Ω

Strømforbruk: 40–105 mA

Ladeenergi: 1,6 joule

Maks. gjerdelengde: ..... 8 km

SIKKERHETSINSTRUKSER:

Følg denne bruksanvisningen nøye. og ta godt vare på den etter at du er ferdig med installasjonen.

Gjerdeapparatet skal ikke brukes av personer (inkludert barn) med nedsatt fysisk og mental kapasitet, og heller ikke av personer som ikke har tilstrekkelig erfaring og fagkunnskap, med mindre de er under oppsyn eller har fått opplæring av en person som er ansvarlig for sikkerheten. Pass på at barn ikke leker med apparatet. (A2:06)

Elektriske gjerder må monteres og brukes slik at de ikke utgjør fare for mennesker, dyr eller deres omgivelser.

Elektriske gjerder som dyr eller mennesker kan sette seg fast i, skal unngås.

Et elektrisk gjerde skal ikke forsynes av to (eller flere) ulike gjerdeapparater eller fra uavhengige gjerdestrømkretser fra ett og samme apparat.

Om man har to (eller flere) ulike elektriske gjerder, hvor hvert av dem forsynes av et eget apparat, må avstanden mellom trådene til de ulike elektriske gjerdene være minst 2,5 m. Hvis dette mellomrommet skal avstenges, skal det skje med ikke-ledende materiale.

Det er ikke tillatt å bruke piggtråd eller tråd med skarpe kanter som elektrisk gjerde.

Alle deler av et elektrisk gjerde som er montert langs en offentlig vei eller en gangvei, skal merkes med advarselsskilt festet forsvarlig til en gjerdestolpe eller klemt fast på gjerdetrådene.

Advarselsskiltene skal være gule på begge sider og ha en påskrift med innholdet "Forsiktig - elektrisk gjerde", eller symbolet ... Størrelsen skal være 200 mm x 100 mm.

Det må holdes en avstand på minst 10 m mellom apparatets jordspyd og ethvert annet jordingssystem, som f.eks. sikkerhetsjordingen for strømforsynings-systemet eller telefonsystemet.

Om gjerdeapparatet ikke er batteridrevet og har en liten effekt, skal apparatets jordspyd slås minst 1 m ned i bakken. Pass på at ingen kabler eller rørledninger blir skadet.

Matekabler med en spenning på mer enn 1 kV som ligger inne i bygninger, må være effektivt isolert opp mot de jordede bygningselementene i bygningen. Dette kan man oppnå ved å holde tilstrekkelig avstand mellom matekablene og bygningens konstruksjon, eller ved å benytte isolerte høyspentkabler for matekablene.

Nedgravde matekabler skal ligge i isolerte beskyttelsesrør eller isoleres som høyspentledninger. Kontroller at matekablene ikke kan skades av hover eller traktorhjul.

Matekabler må ikke legges i samme beskyttelsesrør som ledningene for nettforsyningen, kommunikasjons- eller dataledninger.

Gjerdeapparatets matekabler og tråder må ikke legges over sterkstrøm- eller telelinjer.

Om mulig skal krysninger med sterkstrømledninger unngås. Hvis det ikke er mulig å unngå en slik krysning, må den ligge under sterkstrømledningen og så nært som mulig i rett vinkel til den.

Dersom gjerdeapparatets matekabler eller tråder ligger i nærheten av en sterkstrømluftledning, må avstanden ikke være mindre enn det som er angitt i tabellen nedenfor.

STERKSTR∅MLEDNINGENS SPENNING	AVSTAND
≤ 1.000 volt 3 meter
> 1.000 ≤ 33.000 volt 4 meter
> 33.000 volt 8 meter

Hvis gjerdeapparatets matekabler og tråder monteres i nærheten av en sterkstrømledning, må deres høyde over bakken ikke overskride 3 m.

Høyden gjelder på begge sider av en loddrett projek- sjon av den ytterste lederen til sterkstrømledningen på bakkeoverflaten, innenfor en avstand på

• 2 m for sterkstrømledninger med en nominell spenning på inntil 1.000 V
• 15 m for sterkstrømledninger med en nominell spenning på mer enn 1.000 V

Hvis gjerdeapparatets matekabler eller tråder legges i nærheten av en telelinje eller en telefonkabel, må det holdes en avstand på minst 2 m til telelinjen eller kabelen.

Elektriske gjerder beregnet på å skremme bort fugler og på å gjerde inn husdyr, eller brukes for trening av dyr som f.eks. kyr (kutrenere), bør kun forsynes fra apparater med lav effekt, som man likevel oppnår en tilstrekkelig god og sikker virkning med.

På elektriske gjerder beregnet på å hindre at fugler setter seg på bygninger, må ingen av trådene være jordet. Jordingen må utføres som tråd på isolatorer. Det må installeres et advarselsskilt (se Figur 1) på alle steder hvor personer kan komme i kontakt med lederne.

Man kan bruke et gjerde som ikke står under strøm, som har innslag av piggtråd eller tråd med skarpe kanter, som støtte for en eller flere tråder som står under strøm i et elektrisk gjerde. Støtteanordningene (avstandsholdere) for tråder som står under elektrisk strøm, må være plassert slik at man er garantert at disse trådene er plassert i en minsteavstand på 150 mm fra det loddrette nivået til trådene som ikke står under elektrisk strøm. Piggtråden må være jordet med jevne mellomrom.

På steder hvor et elektrisk gjerde krysser en offentlig gangvei, skal det settes inn en grind uten strøm eller en gjerdeovergang. Ved hver slik overgang må det være montert gule advarselsskilt (se Figur 1) på trådene.

Gjerdeapparater skal brukes i samsvar med posisjonen i Figur 1 og 2.

Hvis installasjonen av gjerdeapparatet skjer innendørs, må det under ingen omstendighet brukes inne i et rom der det foreligger brannfare (løe, låve, stall). Lettantennelige materialer må heller ikke lagres i nærheten av gjerdet eller ved tilkoblingene for apparatet for det elektriske gjerdet.

For å hindre skader ved lynnedslag må gjerdeledningen på bygningen ledes via et overspenningsvern för tilkoblingen til gjerdeapparatet. Dette må installeres på ikke brennbart materiale på bygningens yttervegg. Dette gjelder også for kombiapparater når de drives med nettadapter.

Alle brukere av elektriske gjerdeanlegg er ved lov forpliktet til jevnlig å kontrollere gjerdeapparatet og gjerdeanlegget i samsvar med bruksforholdene, men minst en gang daglig!

• Visuell kontroll av apparat og gjerdeanlegg
• Måling av minstespenningen på 2500 V i hvert punkt av gjerdet

For bruk i stall skal det kun brukes spesielle stallapparater!

Apparater som drives med batteri eller akkumulator, må under ingen omstendighet kobles til strømforsyningen eller lignende innretninger som står i forbindelse med nettspenning.

Overspenninger utløst av tordenvær kan skade isoleringen av gjerdeapparater. Hvis dette skjer, kan nettspenningen overføres til det elektriske gjerdet og dermed utsette mennesker og dyr for stor fare.

Generelt bør nettdrevne elektriske gjerdeapparater kun kobles til nett som er sikret med en jordfeilbryter med maks. 30 mA utløserstrøm. Det er også viktig at gjerdet er korrekt oppbygd med lynavleder, som beskrevet i vedlagt veiledning. I tillegg anbefales det å koble nettdrevne elektriske gjerdeapparater fra nettet og om mulig også koble gjerdet fra gjerdeapparatet ved tordenvær.

Hvis det ikke finnes noen jordfeilbryter for nettet og apparatet har vært koblet til gjerdeapparatet i et tordenvær, må anlegget kontrolleres før settes i drift igjen. For dette må man bruke en nettilkobling er utstyrt med jordfeilbryter.

Ved kontroll kobles apparatets jordtilkobling til uttakets jording og deretter kobles apparatets nettilkobling til samme uttak. Hvis apparatet nå fungerer som det skal, og ikke viser avvik fra det normale, kan det kobles til gjerdet igjen. Hvis jordfeilbryteren utløses når apparatet tilkobles, må det ikke brukes og leveres inn til reparasjon på et fagverksted.

Dersom apparatets matekabel har blitt skadet, skal den for å unngå risiko for skade erstattes av leverandør eller dennes kundeservice eller en lignende kvalifisert person. Vedlikehold og reparasjoner skal kun utføres av autorisert fagpersonal!

JORDING

Forskriftsmessig jording er ekstremt viktig fordi funksjonen til gjerdeapparatet i betydelig grad er avhengig av dette!

Slå et rustbeskyttet jordspyd ned i bakken til stopp etter at monteringen er ferdig utført. Dette skal gjøres i et punkt med så høy som mulig kontinuerlig fuktighet i jorden.

I tørre områder eller områder med tørt jordsmonn med lav ledeevne for elektrisk strøm skal det brukes ett eller flere ekstra jordspyd (lengde ca. 1 m). Disse må da slås ned i bakken med en avstand på ca. 3 m fra hverandre.

OPPSTART

• Før det elektriske gjerdet tas i bruk, les gjennom den vedlagte spesifikke bruksanvisningen for apparatet.
• Kontroller alltid at gjerdeapparatet er slått av eller koblet fra strømnettet før arbeid med apparatets koblinger!
• Koblingsskjema for gjerdeapparat:

- Ved bruk av batteridrevne gjerdeapparater, pass på at batteriets poler er korrekt tilkoblet: svart = minus; rød = pluss.

VEDLIKEHOLD AV BATTERIER OG AKKUMULATORER

Batteri- og akkumulatorspenningen må overvåkes regelmessig med et mest mulig nøyaktig måleapparat.

12 volt batteri (12 volt gjerdeapparat):

• Et 12 V blybatteri er fullstendig utladet allerede ved en spenning på 11,9 V under den lave belastningen som er typisk for gjerdeapparater. Batteriet bør da lades omgående. For optimal levetid bør batteriet lades allerede ved 12,1 V.
• Selv ved kortvarig utlading til under 11 V får et normalt blybatteri varig skade.
• Ved overopplading, dvs. hvis man fortsetter lading av batteriet etter at en maksimal spenning på 13,8 V er oppnådd, blir ikke bare batteriet skadet, men det kan også lekke ut en betydelig mengde batterisyre, noe som kan ødelegge gjerdeapparatet. (Ideell spenning: 12,6 – 13,8 V)
• Et batteri må under ingen omstendighet være koblet til apparatet i lengre tid uten kontroll!

• 12 V-batterier skal kun lades med egnet lader i godt ventilerte rom.

• Under lengre pauser i driften (f.eks. om vinteren) skal batteriene kobles til en lader med vedlikeholdstrinn. I motsatt fall kan batteriene få varige skader på grunn av selvutlading.

• Apparat som fungerer med solcelle >25 W. Må bruke regulator
• Apparat som fungerer med solcelle/nettadapter i kombinasjon med et 12 V batteri. Må bruke regulator.

EE-AVFALL

Brukte elektriske og elektroniske produkter, deriblant alle typer batterier, skal leveres til gjenvinning på eget innsamlingssted. (I henhold til direktiv 2012/19/EU og 2006/66/EC).

MULIGE ÅRSAKER TIL FEIL: (FIGUR 2)

POS. ÅRSAKER TIL FEIL UTBEDRING AV FEIL
A	Avledning på grunn av vekster inntil gjerdet!	Fjern vekstene (slå gress).
B	Dårlig jording, for kort jordspyd, rust, tørr jord.	Slå jordspydet helt ned! Bruk flere lange jordspyd og koble dem sammen.
C Ledermateriale ligger på bakken (f.eks.: kabel-brudd, ikke strammet).	Reparer gjerdet, stram tråden.
D Ledermateriale av dårlig kvalitet (tynn tråd, høy motstand)	Bruk en kvalitetsleder med lav motstand og tykke tråder.Kontroller lederkoblingen ved elektrisk bänd.
E Knuter på ledermaterialet. Bruk passende spesialkoblinger	for tråd / bänd / tau.
F Isolatoren slår gjennom. Skift ut defekte og forvitrede isolatorer.
G	Avledning eller kortslutning i gjerdets mating.	Bruk aldri våtromskabler eller liknende som matekabel.Bruk høyspenningssikker kabel.
H Gjerdet er for langt, Er apparatet egnet for aktuell bruk?	Bruk riktig apparat for gjerdelengden og dyrearten som skal holdes innenfor gjerdet - innhent eventuelt råd fra spesialisert forhandler.
I Fungerer gjerdeapparatet? Koble apparatet fra gjerdet og	slå det så på. Blinker LED-lampen, er apparatet i orden. Blinker den ikke, er apparatet defekt (kontakt forhandler).Pass på at polene er korrekt tilkoblet på batteri- eller ak-kumulatordrevne apparater.

1. Kontrollamper (grønn lampe og rød lampe)

2. 12 V - batteritilkoblingskabel

3. Jordtilkobling

4. Gjerdetilkobling

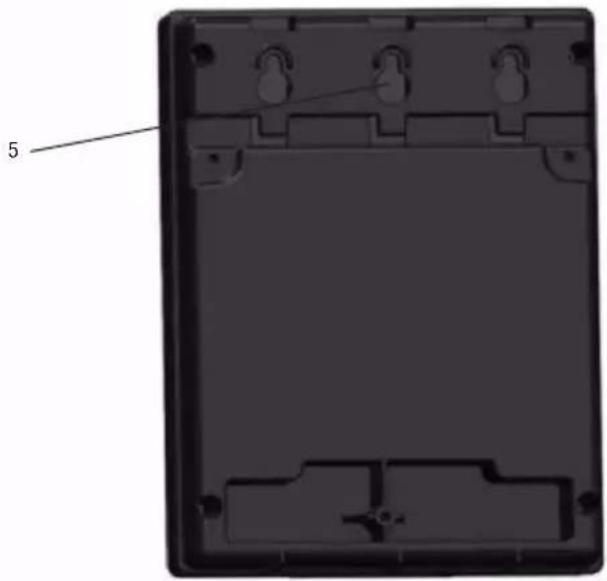

5. Festeboringer

Ikke egnet for bruk i stall! 12 V

a. Montering

Apparatet skal under bruk henge loddrett med batteritilkoblingskabelen nedover. Det skal i så høy grad som mulig være beskyttet mot regn, se bildet ovenfor. Ved montering på vegg må det monteres på en brannsikker vegg.

b. Beskrivelse av apparatets funksjoner

Slå på apparatet uten tilkobling til gjerde og jord. Pass på korrekt tilkobling av polene (rød + og svart -) når du kobler til 12 V-batteriet. Hvis kontrollampen (1) blinker grønt, er apparatet funksjonsdyktig. Hvis kontrollampen (1) blinker grønt og samtidig rødt eller kun rødt, kontroller spenningen til batteriet (min.11,9 V). Hvis kontrollampen (1) ikke blinker, kontroller poltilkoblingen mellom tilkoblingskabelen og 12 V-batteriet. La eventuelt en fagmann kontrollere apparatet.

c. Beskrivelse av funksjonene med tilkoblet gjerdeanlegg (jord + gjerde)

GRÖNN LAMPE RÖD LAMPE APPARATFUNKSJON BATTERITILSTAND

1	JA	NEI	Apparatet fungerer	Tilstrekkelig spenning (>11,9 V)
2 JA	JA Apparatet fungerer			For lav spenning, lad opp så snart som mulig
3 NEI JA			Apparatet fungerer ikke, ingen impulser	Vernet mot for stor utlading har utløst. Batteriet er utladet, skift ut eller lad opp.

• Hvis ingen av de to lampene blinker, må du først kontrollere at batteripolene er korrekt tilkoblet, og at det er tilstrekkelig spenning på batteriet. Hvis du ikke finner noen feil i denne tilkoblingen, skal en fagmann kontrollere apparatet.
• Den grønne lampen utgjør kun en funksjonskontroll, den reagerer ikke på feil i gjerdeanlegget eller ved bortfall av gjerdespenning.

Hvis den grønne kontrollampen blinker hurtigere enn ca. 1 gang pr. sekund, må apparatet straks slås av. Det må i så fall kontrolleres av en fagmann før det settes i drift igjen.

Strømforsyning: ..... 12 V (batteri)
