BRUKSANVISNING OFC390B Scancool

Original användarmanual

Original käyttöohje

Tack för att du valde och köpte vår produkt. Läs bruksanvisningen noggrant före användning för en korrekt applicering och tillfredsställande effekt.

Denna apparat uppfyller kraven i direktiv 2006/42/EC.

Allmän

Denna produkt är en typ av kylskåp, vilket är vår nya utveckling av kylning som kombinerar avancerad teknologi från både och utomlands på grundval av standarder för livsmedelsskåp och företagskriterier. Dess huvudsakliga kit och nyckelkomponenter är alla bra varumärken, antingen och strömlinjeformad design, produkten integrerar den faktiska efterfrågan på marknaden i strukturell design, som bättre tillgodoser konsumenternas ergonomiska krav. Denna serie gäller främst visning och försäljning av drycker, mejeriprodukter, grönsaker och frukter.

Struktur och delar

Handtag och placering

Hanteras varsamt

Koppla först ur vägguttaget.

Luta den aldrig över 45 grader under hantering

Torr plats

Placera alltid kylskåpet på en torr plats.

Tillräckligt utrymme

Avståndet från kylskåpets båda sidor och baksida till vägg eller annat ämne får inte vara mindre än 10 cm. Kylkapaciteten kan minska om dess omgivningsutrymme är för litet för att cirkulera luft.

Brunnsventilation

Placera alltid kylskåpet på en plats med bra ventilation. För första gången, vänta i 2 timmar efter hantering och sätt sedan i vägguttaget och starta det.

Långt från värmekälla

Placera aldrig kylskåpet direkt under solskenet. Placera den aldrig i närheten av någon värmekälla eller värmare för att förhindra att den minskar kylkapaciteten.

Ingen tung last

Lägg aldrig någon tung last ovanpå kylskåpet.

Ingen håltagning

Gör aldrig hål på kylskåpet. Installera aldrig annat material på kylskåpet.

Stabilt läge

För att undvika oväntade ljud och vibrationer, packa upp och placera kylskåpet på en plan och stadig plats.

Förberedelse och strömförsörjning

Eluttag

Normalt bör strömförsörjningen vara 220-240V, enfas AC med exklusivt enfas trestiftsuttag (250V 10A) och säkring (6A). Eluttaget måste ha en tillförlitlig jordanslutning.

Ingen del på uttaget

Låt aldrig kylskåpet dela det gemensamma uttaget med andra apparater, annars blir kabeln varm och det kan orsaka brand.

Skydda kablar

Bryt eller skada aldrig kablarna, annars kan strömläckage och brand uppstå.

Ingen vattenspolning

Spola aldrig kylytan, annars kan strömläckage uppstå.

Förhindra från brandfarliga och explosiva ämnen

Placera aldrig något brandfarligt eller explosivt ämne inuti kylskåpet såsom eter, bensin, alkohol, lim och explosiva ämnen. Placera aldrig farliga produkter i närheten av kylskåpet.

Ingen spray

Det är inte tillåtet att spraya brandfarliga ämnen som färg eller beläggning i närheten av kylskåpet, annars kan brand uppstå

Efter strömavbrott

Efter strömavbrott eller när du kopplat ur kylskåpet, gnäll alltid i minst 5 minuter och sedan kan du koppla in kylskåpet och starta det igen.

Ingen medicin

Ingen medicin får förvaras i kylen.

Använd och försiktighet

Innan användning:

Anslut kylskåpet till 220-240V\~ exklusivt uttag.

När kylskåpet är igång, lägg handen på luftsuget för att bekräfta att det är tillräckligt kallt. Sedan kan du lägga mat i kylboxen.

Denna apparat är inte avsedd att användas av personer (inklusive barn) med nedsatt fysisk, sensorisk eller mental förmåga, eller brist på erfarenhet och kunskap, såvida de inte har fått övervakning eller instruktioner angående användning av apparaten av en person som ansvarar för deras säkerhet.

Barn bör övervakas för att säkerställa att de inte leker med apparaten.

Denna bruksanvisning är inte lämplig för personer (inklusive barn) med nedsatt

fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap.

Digital temperaturregulator

Det är en integrerad intelligent styrenhet i ministorlek och kan användas för kompressorn på en Hp.

Huvudfunktionerna är:

• Temperatured isplay
  • Temperaturkontroll
• Manuell, automatisk avfrostning genom att bränna av
  • Belysningskontroll
  • Värdelagring
• Självtestning _
  • Parameter Låsning

Användning av frontpanelen

Ställ in temperaturen

Tryck på "SET" -knappen, den inställda temperaturen visas.

Tryck på " UPP" eller "DOWN" -knapp för att ändra och lagra det visade värdet.

Tryck på "SET" -knappen för att avsluta justeringen och visa kylrumstemperaturen.

Om ingen mer knapp trycks in inom 10 sekunder, visas kylrumstemperaturen.

Belysning: tryck på "LIGHT" -knappen, den tänds; Tryck igen, det stannar.

Manuell start/stopp av avfrostning: tryck på "LIGHT" -knappen och håll den intryckt i 6 sekunder för att avfrosta eller stoppa avfrostning.

Köldmedie-LED: Under kylning lyser LED-lampan; När kylrumstemp. är konstant,

lysdioden är släckt; Under fördröjd start blinkar lysdioden.

Defrost LED: under avfrostning lyser LED; När den slutar avfrosta, lysdioden är släckt, under fördröjningsvisningen av avfrostning blinkar lysdioden.

Digital styrenhet återställd

När displayen visar "Störning", tryck på "NER" -knappen i 2 s tills summern ringer, tryck snabbt på "UPP" -knappen i 6 s tills summern ringer igen, displayen blinkar i 3 s och den återställer fabriksinställningen.

Varningar

Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer för att undvika fara.

Blockera aldrig luftsug och utlopp. Håll luftcirkulationen och kylkapaciteten.

Gör inte maten överbelastad eftersom det kommer att påverka kyleffekten. Justera hyllhöjden för korrekt förvaring av mat.

Kyl ner den varma maten till rumstemperatur innan du ställer in den i kylen.

Försök att dra ner gardinen och håll kylskåpet kallt inne ifall strömmen skulle slås av.

Rör aldrig kompressorn för att undvika skållning.

Vid normal drift överstiger inte emissionsljudnivån 70 dB(A).

Den maximala belastningen på hyllan överstiger inte 18 kg.

Apparatens klimatklass är 6, enheterna rekommenderas att användas vid 16°C - 27°C omgivningstemperatur.

För att undvika skador eller andra problem kan denna produkt inte placeras eller förvaras med frätande livsmedel.

Underhåll

Skåpsstädning.

Produkten ska rengöras en gång i veckan med strömförsörjning frånkopplad. Vid rengöring, använd milt sköljvatten eller icke-frätande essens. Tvätta den inte direkt med en vattenslang.

Rengöring för filter

För att hålla enheten i gott skick bör kondensorn rengöras var 1:e månad.

Meddelandet "EE4" visas på displayen, rengör kondensorn omedelbart. Efter rengöring, om meddelandet "EE4" visas igen, kontakta din efterservice.

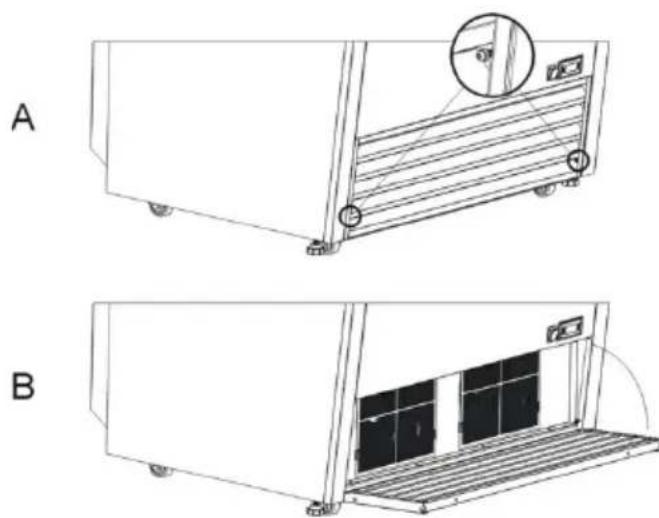

Instruktioner för rengöring

Innan du börjar med att rengöra filtret, se till att enheten har kopplats bort från eluttaget. Ta bort 2 skruvar från toppen av frontgallret, se ritning

A. Efter att skruvarna har lossnat, ta av den nedre frontpanelen, se ritningen
B. Ta bort dammet med stålborstar eller högtryckstvätt.

Läckagekontroll.

Observera alla kopplingar och

svetsfogar för oljefläckar, vilket indikerar ett måste för lappningsåtgärder eller ring efter proffs.

Övervaka ofta produktens funktion, i händelse av onormalt ljud, lukt eller smog, bryt strömförsörjningen omedelbart och ring professionella för hjälp. Starta inte om produkten innan problemet är åtgärdat.

Vi kommer inte att ansvara för eventuella olyckor som uppstår till följd av misslyckanden med att följa meddelandena.

Felsökning

Ne j	Problem	Orsaker	Lösningar
1	Konstigt ljud under bottenhyllan	Fläktblad trasigt	Stäng av och fixa bladet
2	Icke-kylande trots normal drift	Enheten av. Smältprocess Köldmedium läcker Enhetsfel	Ström på Sluta smälta Åtgärda läckan och fyll på köldmedium Ring efter proffs
3	Svag luft från luftridån och högre skåptemperatur	Förångaren blockerad av frostInvändig fläkt skadadFör lågt börvärde för temperaturregulatornVentilen blockerad av förvaring	Öka smältfrekvensenByt ut fläktenJustera börvärdetTa bort förvaringen
4	Normal luftridå, men högre skåpstemperatur	Otilräckligt köldmediumFör högt börvärde för temperaturregulatorerVindridån störd av starkt luftflödeOmgivningstemperatur eller luftfuktighet utöver standarder	Fyll på kylmedietJustera börvärdet för temperaturregulatornTa bort de störande faktorernaFörbättra förutsättningarna
5	Smältvatten rinner över	Värmerör för smältvatten skadatFel på vattennivåkontrollOmgivningstemperatur eller luftfuktighet utöver standarder	Byt ut värmeröretByt ut vattennivåregulatornFörbättra förutsättningarna
6	Normal luftridå, men periodiska fluktuationer i skåpets temperatur	Kondensor förorenadDålig avluftning av enhetenVärmeskydd av kompressorfelKapillären är blockerad av isFel på temperaturregulatorn	Rengör kondensornFörbättraventilationsförhållandenaByt ut värmeskyddetByt ut torkfiltretByt ut temperaturregulatorn

Notera

Följande fenomen är inga problem

Mumlet av vatten hörs när kylskåpet fungerar. Det är ett normalt fenomen då kylvätskan cirkulerar i systemet.

Under den regniga säsongen kan kondens uppstå på utsidan av kylskåpet. Det är inte ett problem, som orsakas av hög luftfuktighet. Använd bara en trasa för att torka av den.

Principen för kylsystem

Principen för kompressionskylning består av "kompression", "kondensering", "strypning" och "förångning". Kompressionen utförs av kompressor, kondenseringen fullbordas med kondensor, strypventilen utförs av kapillär och förångningen genomförs av

förångare. När kylvätskan cirkulerar i det slutna kylsystemet suger kompressorn kylvätska, som har absorberat värmen i förångaren, kylvätskan blir en gas med högt tryck och hög temperatur. I kondensorn avleder den värme i luften, medan kylvätskan åter kondenseras och stryps i kapillär och sedan går in i förångaren med lågt tryck. Den flytande kylvätskan kokar snabbt och förångas till gas när trycket plötsligt sjunker. Under tiden absorberar den värme inne i kylskåpet. Och kompressorn suger den gasformiga kylvätskan med lågt tryck och låg temperatur, den cirkulerar på detta sätt fram till förverkligandet av avsedd kylning.

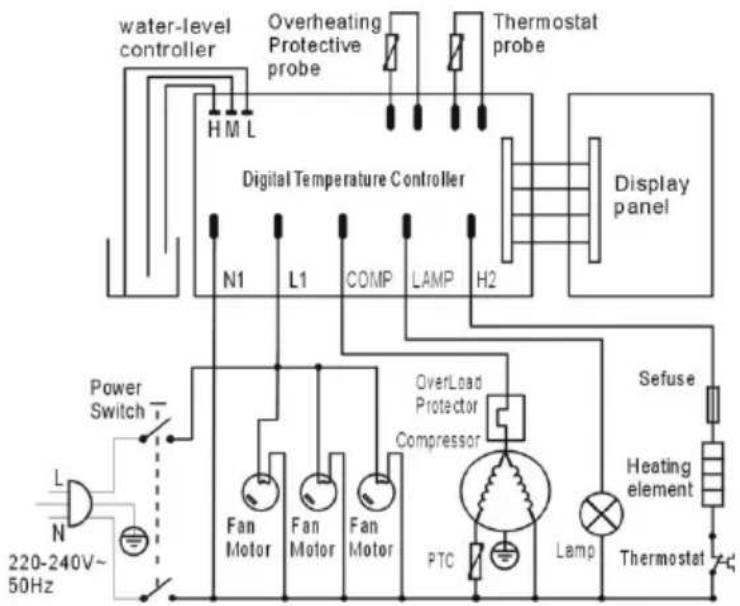

Kretsdiagram

Huvudparametrar

Kylvätska och insprutningsmängd (g)	290 RUB (148)
Allmänt Nominell ineffekt (W)	1300
Effektdrift av elektriskt värmeelement (W)	490
Max. omgivande temp. /RH	<27°C / 70 %
Kyltemperatur (°C)	2-10
Märkspänning (V)	220-240
Märkfrekvens (Hz)	50
Märkström (A)	6.7
Typ av klimat	6
Skummedel	Cyklopentan
Nettovikt (kg)	130,5
Lampeffekt (W)	2,5 x 2 (LED)
Total effektiv volym (L)	320
Totaldimension (mm) (LxBxH)	918 x 792 x 1459

Notera:

Det elektriska kretsschemat och parametrarna på produktens namnskylt är slutgiltiga om de har ändrats.

Designen kan förbättras utan föregående meddelande.

Om nätsladden är skadad måste den bytas ut av tillverkaren, dess servicerepresentant eller liknande kvalificerade personer för att undvika fara.

WARNING:

Köldmediet är en anläggningsbränning på R290, vänligen skydda mot brand.

Betydelse av överstruken soptunna på hjul:

Kasta inte elektriska apparater som osorterat kommunalt avfall, använd separata insamlingsanläggningar.

tillgängliga insamlingssystem.

Om elektriska apparater slängs på soptippar eller soptippar kan farliga ämnen läcka ut i grundvattnet och komma in i näringskedjan, vilket skadar din hälsa

och ditt välbefinnande.

När du byter ut gamla apparater med nya är återförsäljaren enligt lag skyldig att ta tillbaka din gamla apparat för kassering åtminstone kostnadsfritt.

DK

Adgang til professionel reparation, såsom internetsider, adresser, kontaktoplysninger: Model nr.: OFC390B

Tillgång till professionell reparation, såsom webbsidor, adresser, kontaktuppgifter.

Modell nr: OFC390B

Lista över servicestationer ters

Adress Linåvej 20 . 8600	Silkeborg . Denmark QR-kod
Telefonnummer 0045	7242 5571
Hemsida www.scandomestic.dk
Relevant information för beställning av reservdelar, direkt eller via andra kanaler som tillhandahålls av tillverkaren, importören eller auktoriserade representanten;			www.scandomestic.dk
Den minimiperiod under vilken reservdelar som är nödvändiga för reparation av apparaten är tillgängliga; (år)			8
Instruktioner om hur man hittar modellinformationen i produktdatabasen, enligt definitionen i förordning EU 2019/2018 med hjälp av en webblänk som länkar till modellinformationen som lagrad i produktdatabasen eller en länk till produktdatabasen och information om hur man hittar modellidentifieraren på produkten.)			www.scandomestic.dk

Obs! Adressen eller kontakttelefonnumret på tjänstens webbplats kan ändras utan föregående meddelande. Vänligen bekräfta om servicestationen är en direkt ansluten till vårt företag när du behöver tjänster.
