OFC390B - Køleskab Scancool - Gratis brugsanvisning og manual

Produkttype	Køleskab (kommercielt brug)
Model	OFC390B
Mærke	Scancool
Overordnede dimensioner (L x B x H)	918 x 792 x 1459 mm
Nettovægt	130,5 kg
Samlet nyttigt volumen	320 L
Nominel spænding	220-240 V ~ 50 Hz
Nominel strøm	6,7 A
Generel nominel indgangseffekt	1300 W
Elvarmeelementeffekt (afrimning)	490 W
Kølemiddel	R290 (148 g)
Køletemperaturområde	2 til 10 °C
Klimaklasse	6 (omgivende 16-27 °C)
Maks. omgivende temperatur / luftfugtighed	<27 °C / 70% RF
Lampeeffekt	2,5 W x 2 (LED)
Maksimal hyldebelastning	18 kg pr. hylde
Støjniveau	< 70 dB(A)
Afrimningstype	Manuel / automatisk (afbrænding)
Kontrolsystem	Digital temperaturregulator med display
Kondensator rengøringsinterval	Hver måned (eller når fejl EE4 vises)
Reservedele tilgængelighed	Minimum 8 år efter produktion (EU-forordning)
Producent kontakt	www.scandomestic.dk

Ofte stillede spørgsmål - OFC390B Scancool

Hvordan indstiller jeg temperaturen på min Scancool OFC390B?

Tryk på SET-knappen på den digitale regulator. Den nuværende indstillede temperatur vises. Brug OP eller NED-knapperne til at justere til den ønskede temperatur. Tryk på SET igen for at bekræfte og afslutte. Hvis der ikke trykkes på nogen knap i 10 sekunder, vender displayet tilbage til den faktiske skabstemperatur.

Hvordan starter jeg manuelt en afrimningscyklus?

Tryk og hold LYS-knappen nede i 6 sekunder for at starte eller stoppe en afrimningscyklus. Under afrimning vil afrimnings-LED'en være tændt.

Hvad betyder fejlkode EE4, og hvordan fikser jeg det?

Fejl EE4 indikerer, at kondensatoren skal rengøres. Afbryd strømmen, fjern frontgrillen, og rengør kondensatoren med en børste eller støvsuger. Hvis fejlen fortsætter efter rengøring, kontakt Scandomestic eftersalgsservice.

Hvor ofte skal jeg rengøre kondensatorfilteret?

Kondensatoren bør rengøres mindst en gang om måneden for at opretholde ydeevnen. Hvis fejl EE4 vises, skal den rengøres straks.

Kan jeg bruge en forlængerledning med køleskabet?

Nej. Køleskabet skal tilsluttes direkte til en dedikeret 220-240V, 10A jordet stikkontakt. Brug af forlængerledning eller deling af stikkontakt med andre apparater kan forårsage overophedning og brand.

Hvad skal jeg gøre, hvis køleskabet laver mærkelige lyde?

Mærkelige lyde kan komme fra en knækket ventilatorvinge. Sluk for strømmen og kontroller, om vingen er beskadiget. Hvis den er det, kontakt en professionel for reparation. Normale lyde som vandgurglen er harmløse.

Hvad er den anbefalede afstand omkring enheden?

Sørg for mindst 10 cm plads på alle sider og bagsiden for at sikre ordentlig luftcirkulation. Utilstrækkelig plads kan reducere køleeffektiviteten.

Kan jeg opbevare medicin eller brændbare genstande indeni?

Nej. Opbevar aldrig medicin, brændbare stoffer (ether, benzin, alkohol) eller sprængstoffer inde i køleskabet. Opbevar kun fødevarer og drikkevarer som beregnet.

Hvordan nulstiller jeg den digitale regulator til fabriksindstillingerne?

Når displayet viser en forstyrrelse, tryk og hold NED-knappen nede i 2 sekunder, indtil summeren bipper, tryk derefter hurtigt og hold OP-knappen nede i 6 sekunder, indtil summeren bipper igen. Displayet blinker i 3 sekunder og gendanner fabriksindstillingerne.

Hvad er den maksimale vægt pr. hylde?

Hver hylde kan holde en maksimal belastning på 18 kg. Undgå overbelastning for at forhindre skader og opretholde køleeffektiviteten.

BRUGSANVISNING OFC390B Scancool

• Læs denne brugsanvisning før du tager produktet i brug første gang. Det vil hjælpe dig med at bruge og vedligeholde det korrekt samt forlænge levetiden.
• Gem brugsanvisningen til senere brug, hvis dette skulle blive nødvendigt og sørg for, at vejledningen følger, hvis produktet skifter ejermand.

Denne brugsanvisning indeholder sikkerhedsinstruktioner, betjeningsvejledninger, installationsinstruktioner og tips til problemløsning mm.

Før du ringer efter service:

• Gennemgå afsnittet om tips til problemløsning. Dette vil hjælpe dig med selv at løse nogle de mest almindelige problemer.
• Hvis du ikke selv kan løse problemerne, ring da efter hjælp fra professionelle teknikere.

Når De ringer op:

• Skal De angive apparatets fulde reference (model, type, serienummer). Disse oplysninger står på typeskiltet, der sidder på apparatet.
• Skal De opgive, hvor og hvilken forhandler produktet er købt hos, samt oplyse købsdatoen.

Uberettiget tilkaldelse af teknisk service:

Inden service tilkaldes, kontrolleres de fejlmuligheder, det er muligt selv at udbedre. Såfremt kravet om udbedring er uberettiget, påhviler det kunden selv at betale de omkostninger, der er forbundet med at have tilkaldt service.

Reklamationsfrist:

Reklamationsfrist omfatter udelukkende fabriksnye produkter indkøbt i Danmark. Reklamationsfristen er gyldig 24 mdr. fra købsdato, når der forevises kvittering, regning eller tilsvarende, hvoraf købsdatoen fremgår. Funktionsvigt på produkterne, der skyldes installationsmæssige forhold, dækkes ikke af reklamationsfristen. Reklamationsfristen indskrænker ikke købers rettigheder iflg. lovgivningen.

Reklamationsfristen omfatter ikke:

- Fejl eller skader opstået direkte eller indirekte som følge af overlast, fejlbetjening, misbrug, skødeløs behandling, mangelfuld vedligeholdelse, fejlagtig indbygning, opstilling og tilslutning, spændingsvariationer eller elektriske forstyrrelser eller ved reparation udført af andre end Scandomestic A/S autoriserede teknikere.

• Fejl eller skader opstået som følge af erhvervsmæssig eller anden brug af produkter, der er beregnet til private husholdninger.
• Erstatning for eventuelle følgeskader, herunder skader på andre genstande, driftstab etc., medmindre andet er lovmæssigt fastlagt

Transportskader:

En transportskade, der konstateres ved forhandlerens levering hos kunden, er primært en sag mellem kunden og forhandleren. I tilfælde, hvor kunden selv har stået for transporten af produktet, påtager leverandøren sig ingen forpligtelser i forbindelse med evt. transportskade. Evt. transportskader skal anmeldes omgående og senest 24 timer efter, at varen er leveret. I modsat fald vil kundens krav kunne afvises.

Erhvervskøb:

Erhvervskøb er ethvert køb af produkter, der ikke skal bruges i en privat husholdning, men anvendes til erhverv eller erhvervslignende formål (restaurant, café, kantine etc.) eller bruges til udlejning eller anden anvendelse, der omfatter flere brugere. I forbindelse med erhvervskøb ydes ingen garanti, da dette produkt udelukkende er beregnet til almindelig husholdning.

Vigtigt!

Vær opmærksom på, at producenten, som følge af konstant udvikling og ajourføring af produktet, kan foretage ændringer uden forudgående varsel.

Bortskaffelse

Bortskaf produktets emballage korrekt.

I henhold til WEEE's direktiver må dette produkt ikke smides i skraldespanden. Det skal afleveres på en genbrugsstation. På den måde hjælper du med at beskytte miljøet.

ADVARSEL!

Emballagen kan være farlig for børn!

Plastdele er mærket med de internationale standard-forkortelser:

PE - polyethylen, f.eks. indpakningsfolien

PS - polystyren, f.eks. polstringsmaterialet

PO M - polyoxymethylen, f.eks. plastclips

PP - polypropylen, f.eks. salttragten

AB S - acrylonitril-butadien-styren, f.eks. kontrolpanelet.

Elektrisk og elektronisk udstyr (EEE) indeholder materialer, komponenter og stoffer, der kan være farlige og skadelige for menneskers sundhed og for miljøet, når affaldet af elektrisk og elektronisk udstyr (WEEE) ikke bortskaffes korrekt.

Produkter, der er mærket med nedenstående "overkrydsede skraldespand", er elektrisk og elektronisk udstyr. Den krydsede skraldespand symboliserer, at affald af elektrisk og elektronisk udstyr ikke må bortskaffes sammen med usorteret husholdningsaffald, men skal indsamles særskilt.

Til dette formål har alle kommuner etableret indsamlingsordninger, hvor affald af elektrisk og elektronisk udstyr gratis kan afleveres af borgerne på genbrugsstationer eller andre indsamlingssteder eller hentes direkte fra husholdningerne. Nærmere information skal indhentes hos kommunens tekniske forvaltning.

Original brugermanual

Betjeningsvejledning

Tak fordi du har valgt og købe vores produkt. Læs venligst betjeningsvejledningen omhyggeligt før brug for en korrekt påføring og tilfredsstillende effekt.

Dette apparat opfylder kravene i direktiv 2006/42/EC.

Generel

Dette produkt er en type køleskab, som er vores nye udvikling af køling, der kombinerer de avancerede teknologier fra både og udlandet på basis af fødevareskabsstandarder og virksomhedskriterier. Dets vigtigste kits og nøglekomponenter er alle gode mærker, enten og strømlinet design, produktet integrerer den faktiske markedsefterspørgsel i strukturelt design, som bedre imødekommer forbrugernes ergonomiske krav. Denne serie gælder primært for udstilling og salg af drikkevarer, mejeriprodukter, grøntsager og frugter.

Struktur og dele

Händter med forsigtighed

Træk først stikkontakten ud.

Vip den aldrig over 45 grader under håndtering

Tørt sted

Placer altid køleskabet på et tørt sted.

Tilstrækkelig plads

Afstanden fra begge sider og bagsiden af køleskabet til væg eller andet stof må ikke være mindre end 10 cm. Kølekapaciteten kan blive forringet, hvis dens omkreds er for lille til at cirkulere luft.

Brønd ventilation

Placer altid køleskabet på et sted med god ventilation. For første gangs brug skal du vente i 2 timer efter håndtering og derefter sætte stikket i væggen og starte den.

Stil aldrig køleskabet direkte under solskin. Placer den aldrig i nærheden af en varmekilde eller varmelegeme for at forhindre den i at reducere køleevnen.

Ingen tung belastning

Læg aldrig nogen tung belastning oven på køleskabet.

Ingen huller

Lav aldrig hul på køleskabet. Installer aldrig andet materiale på køleskabet.

Stabil beliggenhed

For at undgå uventet støj og vibrationer, skal du pakke ud og placere køleskabet på et fladt og solidt sted.

Normalt skal strømforsyningen være 220-240V, enfaset AC med eksklusiv enfaset trebenet stik (250V 10A) og sikring (6A). Strømstikket skal have en pålidelig jordforbindelse.

Ingen del på stikkontakt

Lad aldrig køleskabet dele den fælles stikkontakt med andre apparater, da kablet ellers bliver varmt, og der kan opstå brand.

Beskyt kabler

Brækker eller beskadig aldrig kablerne, da der ellers kan opstå strømlækage og brand.

Ingen vandskylning

Skyl aldrig køleskabets overflade, ellers kan der opstå strømlækage.

Undgå brandbare og eksplosive stoffer

Anbring aldrig brændbare eller eksplosive stoffer inde i køleskabet, såsom æter, benzin, alkohol, klæbemiddel og eksplosiv. Anbring aldrig farlige produkter i nærheden af køleskabet.

Ingen spray

At sprøjte brændbare stoffer såsom maling eller belægning i nærheden af køleskabet er ikke tilladt, ellers kan der opstå brand

Efter strømafbrydelse

Efter strømafbrydelse eller frakobling af køleskabet skal du altid klage i mindst 5 minutter, og derefter kan du tilslutte køleskabet og starte det igen.

Ingen medicin

Ingen medicin må opbevares i køleskabet.

Brug og forsigtighed

Før brug:

Tilslut køleskabet til 220-240V stikkontakten.

Når køleskabet kører, skal du sætte hånden på luftsuget for at bekræfte, at det er tilstrækkeligt koldt. Så kan du lægge mad i køleboksen.

Dette apparat er ikke beregnet til brug af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og viden, medmindre de har fået opsyn eller instruktion i brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

Børn skal være under opsyn for at sikre, at de ikke leger med apparatet.

Denne betjeningsvejledning er ikke egnet til personer (herunder børn) med nedsatte fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden.

Digital temperaturregulator

• Temperaturvisning
• Temperaturkontrol
• Manuel, automatisk afrimning ved afbrænding
- Belysningskontrol
• Værdilagring
- Selvtest _
• Parameter Låsning

Betjening af frontpanel

Indstil temperatur

Tryk på knappen "SET", den indstillede temperatur vises.

Tryk på " OP" eller "DOWN" - knap for at ændre og gemme den viste værdi.

Tryk på knappen " SET" for at forlade justeringen og vise kølerumstemperaturen.

Hvis der ikke trykkes mere på knappen inden for 10 sekunder, vises kølerumstemperaturen.

Belysning: tryk på "LIGHT" knappen, den lyser; Tryk igen, det stopper.

Manuel start/stop afrimning: Tryk på knappen "LYS" og hold den nede i 6 sekunder for at afrime eller stoppe afrimningen.

Kølemiddel-LED: Under køling er LED'en tændt; Når kølerumstemp. er konstant, lysdioden er slukket; Under udskudt start blinker LED'en.

Optønings-LED: under afrimning lyser LED'en; Når stopper afrimningen, lysdioden er slukket, under forsinkelsesvisningen af afrimning blinker lysdioden.

Digital controller nulstilles

Når displayet viser "Diorder", skal du trykke på "DOWN" -knappen i 2 sekunder, indtil buzzeren ringer, tryk hurtigt på "UP" -knappen i 6s, indtil buzzeren ringer igen, displayet vil blinke i 3s, og det gendanner fabriksindstillingen.

Forsigtig

Hvis netledningen er beskadiget, skal den udskiftes af producenten, dennes serviceagent eller lignende kvalificerede personer for at undgå en fare.

Bloker aldrig luftindsugningen og -udtaget. Hold luftcirkulationen og køleevnen.

Gør ikke maden overfyldt, da det vil påvirke køleeffekten. Juster stativets højde for korrekt opbevaring af mad.

Køl den varme mad ned til stuetemperatur, inden du sætter den i køleskabet.

Prøv at trække gardinet ned og hold køleskabet koldt inde, hvis strømmen afbrydes.

Rør aldrig ved kompressoren for at undgå skoldning.

Ved normal drift overstiger emissionsstøjniveauet ikke 70 dB(A).

Den maksimale belastning af hylden overstiger ikke 18 kg.

Apparatets klimaklasse er 6, enhederne foreslås brugt ved 16°C - 27°C omgivelsestemperatur.

For at undgå skader eller andre problemer kan dette produkt ikke placeres eller opbevares sammen med ætsende fødevarer.

Vedligeholdelse

Skabsrengøring.

Produktet bør rengøres en gang om ugen med strømforsyning afbrudt. Ved rengøring skal du bruge mildt skyllevand eller ikke-ætsende essens. Vask det ikke direkte med en vandslange.

For at holde enheden i god stand, bør kondensatoren rengøres hver 1. måned.

Meddelelsen "EE4" vises på displayet, rengør venligst kondensatoren med det samme. Efter rengøring, hvis meddelelsen "EE4" vises igen, bedes du kontakte efterservice.

Instruktioner til rengøring

Før du begynder med at rense filteret, skal du sørge for, at enheden er taget ud af stikkontakten. Fjern 2 skruer fra toppen af frontgrillen, se tegning

A. Når skruerne er løsnet, skal du tage det nederste frontpanel af, se tegning B. Fjern støvet med stålbørster eller højtryksrenser.

Utæt kontrol.

Overhold alle konnektorer og svejsesamlinger for oliepletter, hvilket

Observer ofte produktets funktion, i tilfælde af unormal støj, lugt eller smog, afbryd straks strømforsyningen og tilkald fagfolk for at få hjælp. Genstart ikke produktet, før problemet er løst.

Vi er ikke ansvarlige for nogen ulykke, der opstår som følge af manglende overholdelse af meddelelserne.

Fejlfinding

Ing en	Problemer	Årsager	Løsninger
1	Mærkelig støj under den nederste hylde	Ventilatorblad knækket	Sluk og fikser bladet
2	Ikke-kølende på trods af normal drift	Enheden slukket.SmelteprocesKølemiddel lækkerEnhedsfejl	TændStop med at smelteReparer lækagen og påfyld kølemiddelRing efter fagfolk
3	Svag luft fra lufttæppet og højere skabstemperatur	Fordamper blokeret af frostIndvendig blæser beskadigetFor lavt sætpunkt for temperaturregulatorenUdluftning blokeret af opbevaring	g smeltefrekvensenUdskift blæserenJuster indstillingspunktetFjern lageret
4	Normalt lufttæppe, men højere skabstemperatur	Utilstrækkeligt kølemiddelFor højt sætpunkt for temperaturregulatorerVindtæppet forstyrret af kraftig luftstrømOmgivelsestemperatur eller luftfugtighed ud over standarder	Genfyld kølemidletJuster indstillingspunktet for temperaturregulatorenFjernelse af forstyrrende faktorerForbedre forholdene
5	Smeltevand fløjet over	Varmerør til smeltevand beskadigetFejl i vandstandsregulatorenOmgivelsestemperatur eller luftfugtighed ud over standarder	Udskift varmerøretUdskiftvandstandsregulatorenForbedre forholdene
6	Normalt lufttæppe, men periodisk udsving i skabstemperatur	Kondensor forurenetDårlig udluftning af enhedenVarmebeskyttelse af kompressorfejlKapillær er blokeret af isTemperaturregulatorfejl	Rengør kondensatorenForbedreudluftningsforholdeneUdskift varmebeskyttelsenUdskift tørrefilteretUdskifttemperaturregulatoren

Bemærk

Følgende fænomener er ikke problemer

Mumlen af vand høres, när køleskabet kører. Det er et normalt fænomen, da kølevæsken cirkulerer i systemet.

I den våde sæson kan der forekomme kondens på ydersiden af køleskabet. Det er ikke et problem, som er forårsaget af høj luftfugtighed. Brug blot en klud til at tørre det af.

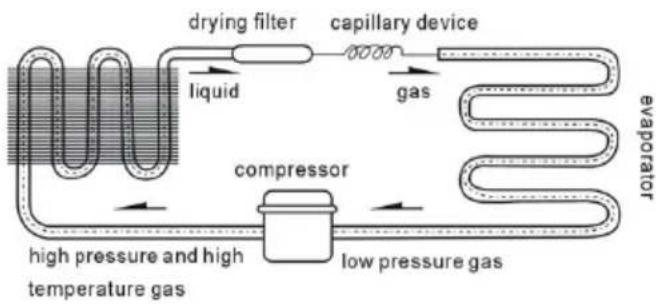

Princippet for køleanlæg

Princippet for kompressionskøling består af "kompression", "kondensering", "drossel" og "fordampning". Kompressionen udføres af kompressor, kondenseringen fuldføres af kondensatoren, drosselventilen udføres af kapillar, og

fordampningen udføres af fordamper. Når kølevæsken cirkulerer i det lukkede kølesystem, suger kompressoren kølevæske, som har absorberet varmen i fordamperen, kølevæsken bliver en højtryks- og højtemperaturgas. I kondensatoren afleder den varme i luften, mens kølevæsken bliver fortættet og droslet i kapillær og derefter kommer ind i fordamperen med lavt tryk. Det flydende kølemiddel koger hurtigt og fordamper til gas, når trykket pludselig falder. Imens absorberer den varmen inde i køleskabet. Og kompressoren suger lavtryks- og lavtemperaturgasformig kølevæske, den cirkulerer på denne måde frem til realisering af påtænkt køling.

Kredsløbsdiagram

Større parametre

Kølevæske og indsprøjtningsmængde (g)	R290 (148)
Generelt Nominel indgangseffekt (W)	1300
Strømdrift af elektrisk varmelegeme (W)	490
Maks. omgivende temp. /RH	<27°C / 70 %
Køletemperatur (°C)	2-10
Nominel spænding (V)	220-240
Nominel frekvens (Hz)	50
Nominel strøm (A)	6.7
Type af klima	6
Skummiddel	Cyclopentan
Nettovægt (kg)	130,5
Lampeeffekt (W)	2,5 x 2 (LED)
Samlet effektiv volumen (L)	320
Samlet mål (mm) (LxBxH)	918 x 792 x 1459

Bemærk:

Det elektriske kredsløbsdiagram og parametrene på produktnavnepladen er endelige, hvis de er blevet ændret.

Designet kan blive forbedret uden varsel.

Hvis netledningen er beskadiget, skal den udskiftes af producenten, dennes serviceagent eller lignende kvalificerede personer for at undgå en fare.

ADVARSEL:

Kølemiddel er anlægsforbrænding på R290, beskyt venligst mod brand.

Betydning af overstreget skraldespand:

Bortskaf ikke elektriske apparater som usorteret kommunalt affald, brug separate indsamlingsfaciliteter.

Kontakt din lokale regering for at få oplysninger om de tilgængelige indsamlingssystemer.

Hvis elektriske apparater bortskaffes på lossepladser eller lossepladser, kan farlige stoffer lække ud i grundvandet og komme ind i fødekæden, hvilket skader dit helbred og dit velbefindende.

Ved udskiftning af gamle apparater med nye er forhandleren juridisk forpligtet til at tage dit gamle apparat tilbage til bortskaffelse i det mindste gratis.

Liste over eftersalgsservicestationer:

Adresse	Linåvej 20 . 8600 Silkeborg . Denmark	QR-code
Kontakt nummer	0045 7242 5571
Hjemmeside	www.scandomestic.dk
Relevante oplysninger til bestilling af reservedele direkte eller gennem andre kanaler leveret af producenten, importøren eller en autoriseret repræsentant;			www.scandomestic.dk
Den mindste periode, i hvilken reservedele, der er nødvendige til reparation af apparatet, er tilgængelige; (år)			8
Instruktioner til hvor man finder modeloplysningerne i produktdatabasen, som defineret i forordning EU 2019/2018 ved hjælp af et weblink, der linker til modelinformationen, lagret i produktdatabasen, eller et link til produktdatabasen og information om hvordan man finder modelidentifikatoren på produktet.)			www.scandomestic.dk

Bemærk: Adressen eller kontaktnummeret på servicestationen kan ændres uden forudgående varsel. Bekræft venligst, om servicestationen er direkte tilknyttet vores selskab, när du opsøger tjenester.

UK
