Produkttyp	Köksfläkt
Märke	EICO
Modell	Firenze 60 W EM ECO
Bredd	60 cm
Djup	47 cm
Höjd	91 - 137 cm (justerbar)
Strömförsörjning	AC 230V ~ 50Hz
Antal motorer	1
Belysning	LED (utbytbar)
Antal metallfettfilter	1
Sugsteg	3 + Intensiv (i)
Maximal kapacitet (frånluft)	599 m³/h
Energiklass	A+
Ljudnivå	48 - 58 dBA
Driftlägen	Frånluft (kanal) eller recirkulation (med kolfilter)
Ytfinish	Rostfritt stål / glas
Kontrollpanel	Elektronisk med timerfunktion
Minsta avstånd till elektrisk häll	400 - 450 mm
Minsta avstånd till gashäll	550 mm
Filterrengöringsintervall	Var 14:e dag (metallfettfilter)
Byte av kolfilter	Var 3:e år
Diameter frånluftsanslutning	150 mm
Vikt (ca.)	Ej specificerad i manual (uppskattad 15-20 kg)

Vanliga frågor - Firenze 60 W EM ECO EICO

Vilket minsta avstånd krävs mellan hällen och fläkten?

För elektriska hällar är minsta avstånd 400-450 mm. För gas- eller kombihällar måste det vara minst 550 mm. Följ alltid hälltillverkarens anvisningar om ett större avstånd anges.

Hur ofta ska jag rengöra metallfettfiltren?

Rengör metallfettfiltren minst en gång var 14:e dag, eller när filtermättnadsindikatorn (om tillgänglig) lyser. Du kan tvätta dem för hand eller i diskmaskin med låg temperatur och kort program.

Kan jag använda fläkten i recirkulationsläge?

Ja, Firenze 60 W EM ECO kan användas i recirkulationsläge. Du måste installera ett aktivt kolfilter och luftströmningsplåten E (medföljer). Luften avfettas och avdoftas innan den återförs till rummet.

Hur byter jag LED-lampan?

Stäng av strömmen och låt lampan svalna. Använd en liten platt skruvmejsel för att försiktigt poppa ut lampenheten. Koppla ur enheten, koppla in den nya och tryck tillbaka den på plats. Använd endast äkta ersättnings-LED.

Vad ska jag göra om fläkten inte svarar på kontrollpanelen?

Koppla bort fläkten från strömförsörjningen i några sekunder, återanslut sedan. Detta utför en kall omstart och bör återställa normal drift. Om problemet kvarstår, kontakta teknisk service.

Vilken är den maximala ljudnivån för denna fläkt?

Ljudnivån ligger mellan 48 dBA (låg hastighet) och 58 dBA (hög hastighet). Intensivhastigheten kan vara något högre.

Hur ställer jag in timerfunktionen?

Timerinställningen måste slutföras inom 20 sekunder efter att du tryckt på timer-knappen, annars återgår fläkten till normal drift. Se avsnittet om kontrollpanelen i manualen för specifika steg.

Vilken typ av kanal rekommenderas för frånluftsläge?

Använd en slät, kort kanal med så få böjar som möjligt (max 90° vinkel). Diametern måste vara 150 mm för att matcha utloppet. Undvik drastiska förändringar i tvärsnitt. Använd godkända material.

Hur öppnar jag glasfronten?

Lyft den nedre plattan (där lamporna sitter) med två händer. Fläkten har en gasarm som bär upp glasfrontens vikt. Öppna den för att komma åt fettfiltret och kolfiltret. Den kan lämnas öppen under drift.

Vilka rengöringsmedel ska jag undvika?

Använd inte slipande produkter, alkohol, lösningsmedel eller frätande rengöringsmedel. Undvik våta trasor eller svampar med rinnande vatten. Använd endast en trasa fuktad med neutralt flytande rengöringsmedel. Underlåtenhet att följa anvisningarna ökar brandrisken.

BRUKSANVISNING Firenze 60 W EM ECO EICO

Monterings- och användarmanual 30

I. Råd och anvisningar 31

II. Delar 33

III. Tekniska data 34

IV. Installation 34

V. Drift och underhåll 38

Kassering 42

ENGLISH

CONTENTS

NDHOLD
I. Råd och anvisningar
II. Delar
III. Tekniska data
IV. Installation
1. Montering (inbyggd motor)
2. Montering (extern motor)
3. Elektrisk anslutning
	4.	Drift
4.1. Anslutning till rökkanal
4.2. Anslutning av filtrerande version
	4.3	Sugkraft
V. Drift och underhåll
	1.	Drift
	1.1.	Instrumentbräda
	1.2.	Funktioner
	2.	Underhåll
2.1. Metall fettfilter
	2.2.	Kolfilter/recirkulation
	2.3.	Ljus
	2.4.	Rengöring

Följ alla instruktioner i manualen.

Tillverkaren frånsäger sig allt ansvar för eventuella fel, skador eller bränder orsakade av produkten, men som härstammar från felaktig eller avsaknad av skötsel och underhåll enligt beskrivningarna i den här manualen.

Fläkten kan ha ett annorlunda utseende än modellerna på bilderna och ritningarna i den här manualen. Beskrivningarna för användning, underhåll och installation förblir oändrade

Med förbehåll för eventuella tryckfel och reviderade specifikationer.

I. Råd och anvisningar

1. Tillverkaren kan inte hållas ansvarig för eventuella skador som kommer till följd av felaktig installation av produkten.
2. Kontrollera att nätspänningen överensstämmer med spänningen som står angivet på märkplattan som sitter inne i fläkten.
3. För Klass I produkter ska det också kontrolleras att strömledningen är med jord. Vid anslutning till elnätet 230 V ska fläkten anslutas med ett driftsäkert eluttag.
4. Fläkten är avsedd att rensa os och rester i luften som uppstår under matlagningen. Den ska därför kopplas till en passande ventilationskanal. Fläkten får inte anslutas till en skorsten, en rökkanal eller en kanal till avgaser som används. Fläkten ska endast användas till att rensa matos och lukt från kök i privata hushåll.
5. Minsta tillåtna avständ mellan spisens yta och fläktens undersida är 450 mm. Fläkten ska monteras 400-450 mm över spisplattorna och minst 550 mm över en gasspis.

1. Rörledningarna ska hållas så korta som möjligt.
2. Fläkten får aldrig anslutas till en kanal som leder förbränningsgaser ut i luften (oljepannor, eldstäder etc.)
3. Om fläkten ska användas i förbindelse med icke-elektriska maskiner (t.ex gasspis, gaskokplattor) måste det garanteras att finnas luftinsug till rummet, så avgaserna inte kommer tillbaka. Köket ska alltid sörjas för att ha tillräcklig ventilation (frisklufts ventilation) och med direkt förbindelse till frisk luft utanför så det alltid finns tillräckligt med ren frisk luft.
4. Det får aldrig uppstå höga flammor med levande eld under fläkten medan fläkten är i gång. Justera brännaren så flammorna riktas mot botten av pannan eller grytan – de får aldrig komma ut över kanten av botten.
5. Undgå att laga mat med öppen eld och flambering i närheten av fläkten. Maträtter som lagas i fett ska alltid övervakas noga eftersom uppvärmd fett kan vara lättantändligt. Frityrgrytor ska alltid hållas under konstant översikt: kokande varm olja kan spruta in i flammorna.
6. Fläktens fettfilter ska alltid rengöras ca en gång varannan vecka. Ett fättmättat filter är mycket brandfarligt eftersom det är lättantändligt.
7. Fläkten ska rengöras ofta, både invändigt och utvändigt (MINST EN GÅNG I MÅNADEN; var noga med att alltid följa alla instruktioner som står angivet i manualen omkring skötsel).
8. Felaktig eller avsaknad av skötsel och rengöring av fläkten eller utbyte och skötsel av filtren är en brandrisk.
9. Se alltid till att strömmen till fläkten är avslagen innan du börjar med rengöring, utbyte av filter eller reparation av fläkten och fläktens delar.
10. Säker drift av fläkten är endast möjligt när det negativa trycket i rummet där fläkten används ihop med förbränningsmaskiner som använder luft från rummet, inte överstiger 0,004 millibar (detta gäller inte om fläkten används med recirkulation).
11. Fläkten ska inte användas av mindre barn, osäkra personer utan övervakning eller personer utan erfarenhet eller tillräcklig kunskap, om de inte övervakas eller får tillräcklig utbildning av användning av produkten av personer som tar ansvar för deras säkerhet.
12. Fläkten får varken användas eller lämnas utan ordentligt isatta glödlampor för att undvika risk för elstötar.
13. Hvis ikke installationen er fulgt korrekt eller emhætten ikke er anvendt korrekt og der meldes service, vil slutkunden modtage en regning for uberettiget servicebesøg

II. Delar

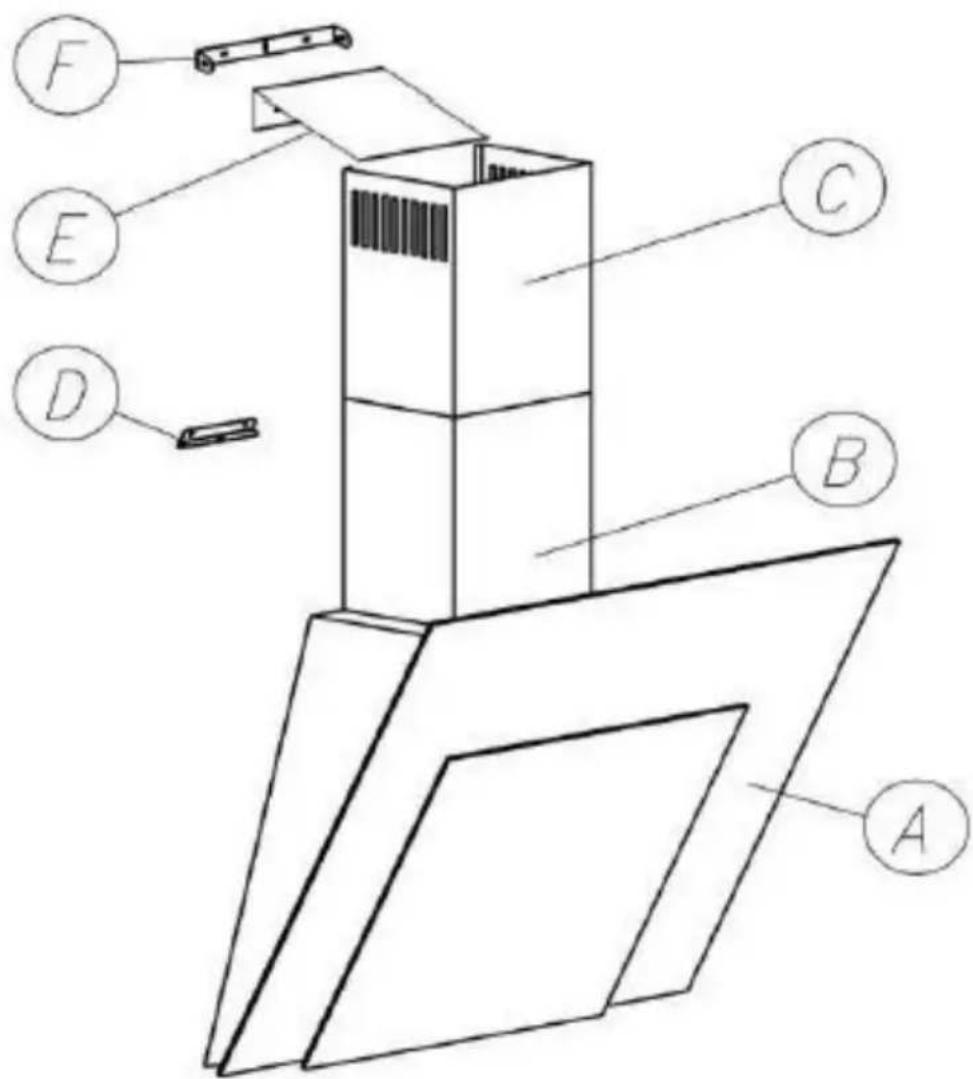

Fläkten består av följande delar (bild 1)

1. Själva fläkten A,
2. Övre C och nedre skorstensdel B,
3. Väggbeslag F till övre skorstensdel C
4. Ledbana E för luftbanor i recirkulerande tillständ

Installation av fläkten bör endast utföras av autoriserade personal, och man måste vara minst två stycken till att klara installationen. Montering av fläkten utförs med följande steg:

1. Markera borrhålen på väggen
2. Markera minimumavständet mellan spisen och fläkten
3. Borra hålen i väggen och sätt i rawlplugs, G och H (fig. 3)
4. Montera nu fläkten A (fig. 1)
5. Anslut fläkten till avgasröret
6. Anslut fläkten till elnätet
7. Montera väggbeslaget F (fig. 1) i den rätta höjden
8. Montera båda skorstensdelarna B och C (fig. 1)
9. Det anbefales, at der fuges på bagsiden af den skråtstillede emhætte, langs kanten mellem emhætten og væggen. Således at den gøres tæt og ikke suger "falsk" luft ind.

Fläkten öppnas genom att lyfta den nedersta plattan, med två händer, ut från belysningen. Fläkten har en gas arm som bär vikten av glasfronten efter öppnandet. Det är nödvändigt att öppna framsidan för att rensa fettfiltret och byta ut kol-/recirkulationsfiltret (i recirkulerande tillstånd). Innan användning är det normalt att stänga framsidan igen. Den kan dock stå öppen också under drift.

1. Montering (inbyggd motor)

a) Markera med en lodrät linje på väggen som visar kokplattans mitt.
b) Avständet mellan hålen och kokplattan ska beräknas så undersidan av den monterade fläkten är placerad minst 400-450 mm över el-kokplattan och 550 mm över gas. Markera placeringen av hålen till monteringsskruvarna. Placerade 370 mm från fläktens underkant.
c) Borra de avmarkerade hålen med ett borr som har en diameter som svarar till de medföljande rawplugs. (fig. 3) G och H. Sätt rawplugs i hålen och skruva sedan fast skruvarna in i väggen.
d) Fläkten kan nu hängas upp på skruvarna.
e) Om fläkten används med utlopp i friska luften, ska avloppsröret monteras på nu.
f) (OBS! Vid recirkulationsdrift) montera nu delen för regulering av luften F
g) tillsammans med väggbeslaget. Delen F har funktionen att leda luften ut genom recirkulationsluftsutgångarna i den översta delen av det övre skorstensdelen. Använd samma monteringsskruvarna.
h) Markera en passande höjd för fästet till skorstensdelen F (fig. 1)
i) Skorstensdelarna (B och C) trycks på plats i passande höjd (fig. 1)
j) Fäst den översta skorstensdelen till fästet F, fig. 1.
k) Anslut fläkten till elnätet.

INTE TILLGÄNGLIG TILL ALLA MODELLER – Om fläkten som ska monteras är en modell med en extern motor, ska följande utföras:

a) Markera en lodrät linje på väggen som visar kokplattans mitt.
b) Avståndet mellan hålen och kokplattan ska beräknas så undersidan av den monterade fläkten är placerad minst 400-450 mm ovanför el-kokplattan och 550 mm över gas. Markera placeringen av hålen till monteringsskruvarna. Placerade 370 mm från fläktens underkant.
c) Borra enligt de markerade hålen med ett borr som har en diameter som svarar till de medföljande rawplugs. (fig. 3) G och H. Sätt rawplugs i hålen och skruva sedan fast skruvarna in i väggen.
d) Fläkten hängs nu upp på skruvarna.
e) Montera avgasröret (endast om utloppet är ut i den fria luften)
f) Placera motordelen S där du önskar, t.ex på taket ovanför köket. Montera motordelen.
g) Anslut fläkten till motordelen med dia 150 ventilationsluftskanalen R.
h) Koppla motorens strömkabel ihop med nätkabeln.
i) Anslut motordelen S till ventilationskanalen.
j) Skorstensdelarna (B och C) placeras (fig. 1)
k) Markera ut en passande höjd för fästet till skorstensdelen F (fig. 1)
I) Skorstensdelarna (B och C) trycks på plats i passande höjd (fig. 1)
m) Fäst det övre skorstensdelen till fästet F, fig. 1

OBS! Var alltid noga med att kontrollera att nätkablarna har blivit ordentligt monterade innan fläktens nätdel ansluts till elnätet och det görs en total funktionskontroll. När fläkten är ansluten till elnätet bör du alltid kontrollera att ljus och motor fungerar ordentligt.

4. Drift

Luften leds ut i friska luften via ett avgasrör anslutet till anslutningsflänsen. Fläkten ansluts till avgasröret och utloppsröret i väggen, som måste ha en diameter som överensstämmer med luftutsugningen.

Om rör och hål har en mindre diameter, förminskas utsugningseffekten och bullret ökar avsevärt. Tillverkaren frånsäger sig allt ansvar i de situationer.

När fläkten är installerad till att fungera med recirkulation blir luften avfettad och lukten försvinner innan den insugna luften förs tillbaka ut i rummet genom öppningar i skorstenen.

För att använda fläkten i den versionen ska det monteras ett extra filtreringssystem som är baserad på aktivt kol. Dessutom hjälper montering av de medföljande plattan E (fig. 1) med att leda luftströmmen rätta vägen.

Fläkten är utrustad med 4 olika hastigheter. Använd endast de höga hastigheterna vid stor ångkoncentration i köket. Det rekommenderas av man

startar utsugningen 5-10 minuter innan matlagningen, och att läta fläkten vara påslagen i ytterligare omkring 15 minuter efter matlagningen är avslutad.

V Drift och underhåll

1. Drift

1.1 Instrumentbräda

Fläkten är utrustad med sensor touch kontroll (fig. 5) och en digital display som visar nivån för sugkraften och/eller aktivering av timer.

a) Knapp „+”, „-”, - Val av sugkraft.
b) Knapp ,, 🔒 ” „TIMER“ (på några modeller visas "Timer" med ett lysande "T")
används till att ställa in timer-funktionen (pkt. 1.2).
c) Knapp „L” – ON/OFF Ljus. Tryck på knappen för att tända och släcka ljuset.

5

1.2 Funktioner

Timer

a) Fläkten kan programmeras till att automatiskt stängas av efter 10-90 minutter – i 10 minuters intervaller.
b) Timern aktiveras genom att trycka på knappen „ ” och fläkten ställs in till den önskade sugkraften. LED lampan blinkar för att visa att fläkten nu kan programmeras.
c) Tryck på knappen "+" och inställningarna för val av automatisk avstängning (antal minuter) motsvarar talet i displayen – gånger 10 (t.ex: 1=10 min, 2=20 min,
d) 3=30 min, osv. - max. 90 min.)

e) Den önskade inställningen bekräftas med " 🔒 "-knappen. LED lampan slutar med att blinka och visar den inställda tiden. (En blinkande prick anger tid till att stänga av fläkten).
f) Om du vill avsluta timerfunktionen ska du trycka på knappen " " en gång till.

OBS: TIMER inställningen måste vara avsluten inom 20 sekunder. Annars kommer fläkten automatiskt att gå tillbaka till normal drift.

Vid strömavbrott eller annat avstängt läge, kan det hända att fläkten inte längre lyder på kommando från knapparna. I så fall måste fläkten kopplas helt bort från elnätet och sedan anslutas igen som en fullständig omstart.

2. Underhåll

Regelbunden underhåll och rengöring av fläkten säkrar god och felfri drift och förlänger fläktens livstid.

2.1 Metall fettfilter

Behåller fettpartiklarna som bildas under matlagningen.

Fettfiltret ska rengöras med milt tvättmedel ca en gång varannan vecka. Filtret kan också diskas i diskmaskin på låga temperaturer och med kort program.

Vid disk i diskmaskinen kan metall fettfiltret bli missfärgad, men det kommer inte att ha någon negativ påverkan på filtrets egenskaper.

Dra i fjäderhandtaget för att avlägsna fettfiltret.

2.2. Kolfilter/recirkulation

Kolfiltret fångar upp obehagliga odörer som uppstår i samband med matlagningen.

Kolfiltret kan tvättas varannan månad (eller när indikatorn för filtrets mättning – om sådan finns på er modell - anger att detta är nödvändigt) med varmt vatten och ett lämpligt rengöringsmedel, eller i diskmaskin med 65°C.

Om filtret diskas i diskmaskin skall ett fullständigt program köras utan annan disk i maskinen.

Avlägsna allt överflödigt vatten utan att skada filtret och torka det därefter i ugnen med 100°C i 10 minuter.

Byt ut dynan vart tredje år och varje gång filten skadats.

Montering

a) Öppna frontpanelen.
b) Ta bort metall fettfiltren.
c) Sätt fast kolfiltret invändigt på fettfiltret.
d) Montera på metall fettfiltren igen.

2.3. Ljus

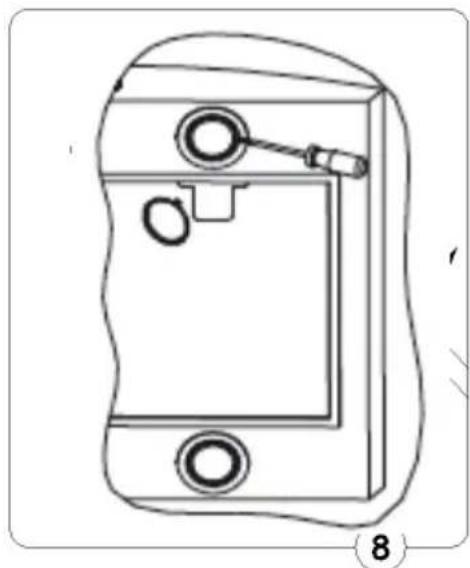

Byta av lampor:

OBS! De individuella dioderna kan inte bytas ut. Om det blir nödvändigt att byta ut LED ljusen måste hela "spotten" bytas ut.

Fläkten ska rengöras regelbundet både på utsidan och på insidan (minst med samma frekvens som vid underhåll av fettfiltren). Vid rengöringen ska man använda en trasa fuktad med neutrala, milda rengöringsmedel i flytande form. Undvik att använda några produkter som innehåller slipmedel ANVÄND ALDRIG SPRIT!

Viktigt: Brist på följd av beskrivningen i manualen för rengöring av produkten och utbyte av filter leder till allvarlig brandrisk. Det rekommenderas att alla instruktioner i manualen följs noga.

Innan produkten ska rengöras är det viktigt att se till att strömmen är avslagen eller att kontakten har dragits ut ur väggkontakten.

• Rengör och/eller byt ut filtren enligt angivet tidsintervall.
• Rengör fläkten med en fuktig duk och ett neutralt flytande rengöringsmedel.

Vid normal rengöring av fläkten undgå att använda:

a) våt duk eller svamp och rinnande vatten
b) upplösningsmedel eller sprit, som kan göra lackerade ytor matta
c) frätande medel, speciellt vid rengöring av rostfria stålfläktar
d) hårda, grova medel

KASSERING

Tillverkaren frånsäger sig allt ansvar för eventuella fel, skador eller brand som orsakas av produkten, till följd av brist på korrekt hanterande av produkten enligt instruktionerna i den här manualen.

Produkten är märkt enligt bestämmelserna för det Europeiska Direktiv 2002/96/EC,

Elektronik och elektroniska produkter innehåller material, delar och ämnen som kan vara skadliga för människans hälsa och för miljön, om kassering av elektronik och elektroniska produkter inte görs korrekt.

Elektronik och elektroniska produkter ska vara märkta med den överkorsade papperskorgen. Det symboliserar att elektronik och elektroniska produkterna inte får kasseras tillsammans med osorterade hushållsavfall, utan ska samlas in som separat avfall.

Alla kommuner har speciella insamlingscentraler där elektronik och elektroniska produkter gratis kan lämnas in av medborgarna på återvinningsstationer och andra liknande platser.

För närmare information, kontakta kommunens tekniska förvaltning.
