BRUKSANVISNING 14-915 Biltema

Biltema förbehåller sig rätten till ändringar utan föregående meddelande.

OBS: Biltema påtager sig inget ansvar för ev. parkeringsskador som kan ske trots att parkeringsvarnare finns inkopplad och används. Parkeringsvarnaren är endast en hjälp för föraren. Det är ändå alltid bilföraren själv som måste ta ansvaret och bestämma över backningen.

Genom att använda sig utav SONAR-principen (Sound Navigation Ranging) kan parkeringsvarnaren underlätta för föraren vid backning. När bilen närmar sig ett föremål vid backning så kommer ett larm att ljuda/varna föraren. Ljudet ökar i intensitet ju närmare bilen kommer föremålet, samtidigt som avständet till föremålet visas på parkeringsvarnarens display.

Tekniska specifikationer:

Driftspänning: DC 9 \~ 16 V

Arbetstemperatur: -20°C \~ +65°C

Förvaringstemperatur -30°C \~ +80°C

Ultraljudsfrekvens: 40 kHz

Vikt: c:a 800 g

Längd på huvudkabel: 4 m (standard)

8 m (tillbehör)

Längd på givarens kabel: 1 m

Egenskaper:

• Startar när backväxeln läggs i.
• Displayen visar avståndet till föremålet i m.
• När bilen närmar sig föremålet börjar larmet ljuda.
• Reagerar på avstånd upp till max 1,5 m.

Kontrollera att förpackningen innehåller följande detaljer:

Display - Givare - Tillbehör

Display

A. LED avständsindikering
B. Högtalare
C. Monteringsfäste

Givare

D. Givardetektor
E. Kabel
F. Monteringsfäste

Tillbehör

G. Huvudkabel
H. Skarvklämmor, skruvar, dubbelhäftande tape

Tillbehör

1. Välj plats på hatthyllan för montering av displayenheten och dess monteringsfäste.
2. Monteringsfästet kan fästas med hjälp av dubbelhäftande tejp eller skruvas fast.
3. På platsen där displayen och dess fäste skall monteras måste innan monteringen sker ett hål göras för kabeldragningens skull.
4. Montera huvudkabeln från undersidan av hatthyllan, genom hålet i densamma och slutligen genom fyrkantsöppningen i monteringsfästet (C).
5. Tryck fast kabelkontakten vid motsvarande anslutning på displayenheten.
6. Om fästet skall monteras med hjälp av dubbelhäftande tejp så lossas nu den dubbelhäftande tejpens (1) ena skyddspapper för att sedan tryckas fast på undersidan av displayenhetens monteringsfäste (C). Därefter lossas det andra skyddspappret och fästet trycks fast på hatthyllan. OBS: Fästet skall placeras så att dess lägre del riktas framåt i bilen. Monteringsfästet kan även skruvas fast direkt i hatthyllan med hjälp av skruv (de båda mindre skruvarna med försänkt huvud).
7. Placera displayenheten mitt för monteringsfästet, så att displayen blir vänd mot fästets lägre del och därmed riktas framåt i bilen. Tryck sedan fast displayenheten i fästets fyra spår.
8. Drag ström- och givarkabeln från displayenheten till bakkant av bagageutrymmet.
9. Parkeringsvarnarens strömanslutning sker till bilens backljus. Röd kabel anslutes till plus (+) på backljustet och svart till minus (-) jord.

Kabelanslutning med hjälp av skarvklämma

1. Med hjälp av skarvklämmor kan snabb och enkel inkoppling ske mitt på en kabel. Den skalar av isoleringen och ger en korrekt elektrisk förbindelse i ett enda moment.
2. Placera kablarna i skarvklämmans båda kanaler enl. fig. Ordinarie strömkabel till backljuset placeras i den genomgående kanalen och parkeringsvarnarens röda strömkabel i den korta kanalen. (Se fig. 2.)
3. Tryck samman skarvklämmans del. 1 och 2 över de båda kablarna. (Se fig. 3.)

Fig. 2 Fig. 3

Parkeringsvarnarens strömkabel.

Backljusets strömkabel.

1. Därefter trycks skarvklämmans tredje del ner över de båda kablarna. (Se fig. 4.)
2. Avslutningsvis kläms skarvklämman ihop ordentligt med hjälp av en tång. (Se fig. 5 och 6.)
3. Parkeringsvarnarens svarta jordkabel anslutes till bilens chassi (-)jord.
4. Parkeringsvarnarens strömanslutning är nu klar.

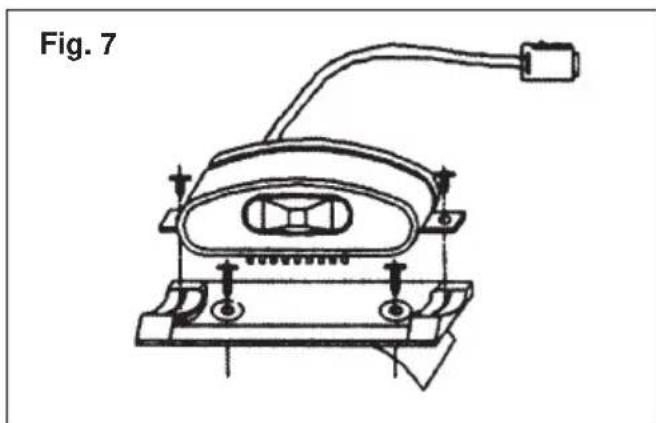

1. Lossa den dubbelhäftande tejpens (2) ena skyddspapper och tryck fast den på givarens monteringsfäste (F).
2. Placera monteringsfästet (F) i mitten på den bakre stötfångarens ovan- eller undersida. Monteringsfästets lägre del skall vändas mot bilen och monteringsplatsen måste vara belägen så att givaren inte kan komma i kontakt med bagageluckan, vare sig den är stängd eller öppen.
3. Rengör ytan noggrant där monteringsfästet skall fästas på stötfångaren. Lossa den dubbelhäftande tejpens andra skyddspapper och tryck fast monteringsfästet på stötfångaren. Monteringsfästet kan även skruvas fast vid stötfångaren med hjälp av bifogad skruv (de båda längre).
4. Med givarens framsida vinklad c:a 45° uppåt, passa in givarens båda monteringsskenor mitt för monteringsfästets motsvarande spår och tryck fast. Givaren kan nu försiktigt vridas uppåt resp. nedåt.
5. Kabeln från givaren leds lämpligtvis in till bagageutrymmet via det dräneringshål som vanligtvis finns i reservhjulsbaljan. Anslut givarens 4-poliga kontakt till motsvarande anslutning på kabeln från displayenheten.
6. Justera givaren upp resp. ner tills den reagerar på ett 30 cm högt hinder på ett avständ av 1 m men så att den inte reagerar på ett 20 cm högt hinder på samma avständ. Fäst sedan givaren vid fästet med hjälp av de båda kortare skruvarna.

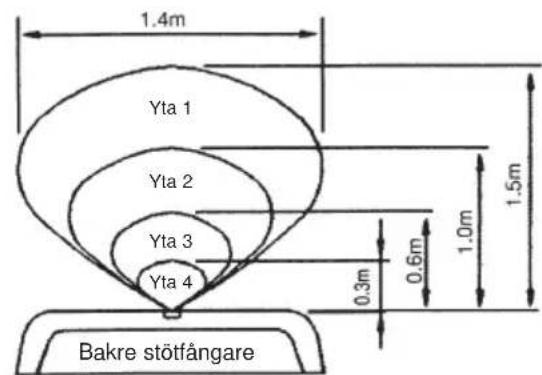

Avkänningsräckvidd (fig. 9)

Med hjälp av en extra givare så kan du reducera skillnaden hos avkänningsavständet av ett föremål som finns på sidorna.

Fig. 9

Givaren känner av en pinne med ∅ 50 mm diameter såsom ett hinder. Avkänningsräckvidden kan variera beroende på temperatur, ljud och andra omständigheter.

Användning

• När backväxeln läggs i så aktiveras parkeringsvarnarens givare och display. Så snart en vanlig växel läggs i så stängs parkeringsvarnaren av och displayen släcks.
• Om det finns ett hinder bakom bilen när backväxeln läggs i, så indikeras avståndet till hindret på displayen och larmsignalen ljuder i proportion till avståndet; desto närmare, desto tätare mellan larmsignalerna. Vanligtvis är det så att om föremålet befinner sig alldeles bakom bilen så kommer displayen upprepat att visa "0.0" och larmsignalen ger ifrån sig snabba signaler.
• Om det inte finns något föremål bakom bilen när backväxeln läggs i så visar displayen "-.-" och larmsignalen är tyst.
• När backväxeln läggs i efter montering och installation av parkeringsvarnaren har skett, lägg märke till parkeringsvarnarens räckvidd och lägg det på minnet när du backar med bilen.

Felsymptom / Felsökning

Om parkeringsvarnaren slutar fungera, kontrollera först följande saker innan du lämnar in den till din återförsäljare.

Problem Kontr ollera följande

Displayen visar Kontrollera om anslutningen till backljusets

ingenting när back- strömkabel är ordentligt utförd.

växeln läggs i. Kontrollera om anslutningen till

displayenheten är ordentligt utförd.

Känner inte av ett Kontrollera om huvud- och givarkabel är

föremål som finns ordentligt anslutna till varandra.

bakom bilen. Kontrollera om hindret befinner sig inom av-

Displayen visar "-.-". känningsområdet.

Kontrollera om givaren är vinklad för mycket uppåt.

Ger en indikering Kontrollera om givaren är vinklad för mycket fastän det inte finns nedåt.

något hinder. Kontrollera om bilen utsätts för mycket oljud.

Kontrollera om smuts hamnat i givarens

avkänningsöppning.

Var uppmärksam på följande när du använder parkeringsvarnaren och vid ev. felaktigheter, kontakta din återförsäljare.

• Plocka ej isär eller gör om parkeringsvarnaren godtyckligt.
• Utsätt ej parkeringsvarnarens displayenhet för vatten.
• Skydda givarens avkänningsdel från främmande föremål. Om nödvändigt, spraya försiktigt med lite vatten före användning.
• Var försiktig så att inte någon kabelisolering skalas av under monteringen.
• Givaren kanske inte reagerar på föremål som lutar kraftigt, små föremål eller ljudabsorberande föremål.
• Parkeringsvarnaren känner inte av området alldeles nedanför stötfångaren eller området kring höger och vänster stötfångarhörn.
• Det avkänningsavståndet som indikeras på displayen är avståndet rakt från givaren till föremålet ifråga. Om ett föremål känns av till höger eller vänster om bilen, så kan det aktuella avståndet från bilen till föremålet skilja sig från det avstånd som indikeras på displayen. Tänk på detta när du lägger i backväxeln.

Områden där parkeringsvarnaren inte fungerar

• Föremål som finns vid sidan av stötfångarens högra och vänstra hörn (fig.10).
• Föremål alldeles under stötfångaren (fig.11).
• Föremål alldeles över givaren (fig.12).

Orsaker som kan leda till att givaren inte reagerar alls

• Hindret består av finmaskigt nät (fig.13).
• Snö eller lera på givaren (fig.14).
• Föremål i luften som kan absorbera ljudvågor, ex. snöflingor (fig.15).
• Frusna vattendroppar på givaren (fig.16).

Fig. 10

Orsaker som kan leda till att givaren reagerar felaktigt

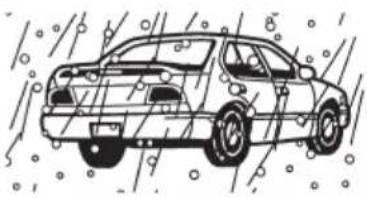

• Kraftigt regn eller snöfall på givaren (fig.17).
• Tung last i bagaget som orsakar att bilens trycks ner (fig.18).
• Signal- eller motorljud från andra fordon alldeles bakom givaren (fig.19).
• Vid användning av trådlös apparat med hög effekt (fig. 20).

Orsaker som kan påverka avkänningsområdet

• När bilen stått parkerad i starkt solsken under en längre tid (fig.21).
• När bilen stätt parkerad i kallt väder under en längre tid (fig.22).

Fig. 17
