BRUGSANVISNING 14-915 Biltema

Fig. 4 Fig. 5 Fig. 6

Områder der parkeringsvarsleren ikke fungerer

Ved hjælp af SONAR-princippet (Sound Navigation Ranging), kan parkeringsalarmen hjælpe føreren ved bakning. Når bilen nærmer sig en forhindring under bakning, vil alarmen gå i gang og advare føreren. Lyden forstærkes jo nærmere bilen kommer til forhindringen samtidigt med, at afstanden til forhindringen vises på parkeringsalarmens display.

Tekniske specifikationer:

Driftsspænding: DC 9 \~ 16 V

Hovedkablets længde: 4 m (standard)

8 m (tilbehør)

Sensorkablets længde: 1 m

Egenskaber:

• Starter när bilen sættes i bakgear.
• Displayet viser afstanden til forhindringen i m.
• Når bilen nærmer sig forhindringen, starter alarmen.
• Reagerer på afstande op til maks. 1,5 m.

Kontrollér at emballagen indeholder følgende dele:

Display - Sensor - Tilbehør

Display Sensor

Display

A. LED-afstandsindikator
B. Højttaler
C. Monteringsbeslag

Sensor

D. Sensordetektor
E. Kabel
F. Monteringsbeslag

Tilbehør

G. Hovedkabel
H. Strømklemmer, skruer, dobbeltklæbende tape

Tilbehør

Montering af displayenheden (fig. 1)

1. Vælg en plads, hvor displayet og monteringsbeslaget skal monteres
2. Monteringsbeslaget kan monteres med dobbeltklæbende tape eller det kan skrues fast.
3. Inden diplayet og beslaget monteres, skal kabelføringen forberedes.

4. Før hovedkablet fra undersiden af hattehylden gennem hullet i denne og derefter gennem den firkantede åbning i monteringsbeslaget.

5. Tryk kabelkontakten fast på den tilsvarende tilslutning på displayenheden.

6. Hvis beslaget skal monteres med dobbeltklæbende tape, fjernes beskyttelsespapiret fra den ene side af det dobbeltklæbende tape (1), hvorefter tapen trykkes fast på undersiden af displayenhedens monteringsbeslag (C). Derefter fjernes det andet beskyttelsespapir og beslaget trykkes fast på hattehylden. OBS! Beslaget skal monteres, så den lave del peger fremad i bilen. Monteringsbeslaget kan også skrues fast direkte på hattehylden med de to mindre skruere med forsænket hoved.

7. Anbring displayenheden midt på monteringsbeslaget sådan, at displayet vender mod beslagets lave del og dermed peger fremad i bilen. Tryk derefter displayenheden fast beslagets fire spor.

8. Træk strøm- og sensorkablet hen til bagvæggen i bagagerummet.

9. Strømmen til parkeringsalarmen tages fra bilens baklys. Det røde kabel til plus (+) på baklyset og det sorte til minus (-) stel.

Kabeltilslutning ved hjælp af strømklemme

1. Ved hjælp af strømklemmer kan der foretages en hurtig og enkel tilkobling midt på et kabel. Den fjerne isoleringen og giver en korrekt elektrisk forbindelse på en gang.
2. Anbring kablerne i begge strømklemmens kanaler som vist på firguren. Det normale kabel til baklyset anbringes i den gennemgående kanal og det røde strømkabel til parkeringsalarmen i den korte kanal. (Se fig. 2.)
3. Tryk strømklemmen sammen. 1 og 2 over begge kablerne. (Se fig. 3.)

Fig. 2 Fig. 3 Parkeringsalarmens strømkabel. Baklysets strømkabel.

1. Derefter trykkes strømklemmens tredje del ned over kablerne. (Se fig. 4)
2. Til sidst klemmens strømklemmen omhyggeligt sammen med en tang. (Se fig. 5 og 6)
3. Parkeringsalarmens sorte stelkabel tilsluttes bilens chassis (-).
4. Parkeringsalarmens strømtilslutning er nu færdig.

Fig. 4 Fig. 5 Fig. 6

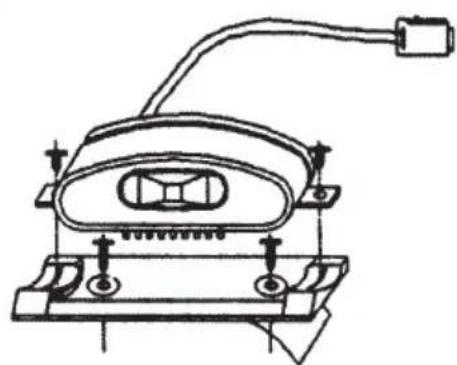

1. Fjern beskyttelsespapiret fra den ene side af det dobbeltklæbende tape (2) og tryk tapen fast på sensorens monteringsbeslag (F).
2. Anbring monteringsbeslaget (F) i midten af den bagerste kofanger, enten på over- eller på undersiden. Monteringsbeslagets nederste del skal vende ind mod bilen og monteringspladsen skal vælges sådan, at sensoren ikke kan komme i berøring med bagagerumsklappen, hverken når denne er åben eller lukket.
3. Rengør omhyggeligt overfladenpå kofangeren, hvor monteringsbeslaget skal monteres. Fjern beskyttelsespapiret fra den anden side af det dobbeltklæbende tape og tryk monteringsbeslaget fast på kofangeren. Monteringsbeslaget kan også skrues fast på kofangeren med de medfølgende skruer (de to lange).
4. Anbring sensorens forside i en vinkel på ca. 45° og juster begge sensorens monteringsskinner, så de passer til monteringsbeslagets tilsvarende spor. Sensoren kan derefter forsigtigt vippes op eller ned.
5. Kablet fra sensoren føres omhyggeligt ind i bagagerummet gennem det drænhul, der som regel findes i reservehjulskassen. Tilslut sensorens 4-polede stik til det tilsvarende stik på kablet fra displayenheden.
6. Juster sensoren henholdsvis op og ned ind til den reagerer på en 30 cm høj forhindring på 1 m. afstand, men ikke på en 20 cm høj forhindring på samme afstand. Spænd derefter sensoren fast med de to korte skruer.

Fig. 7

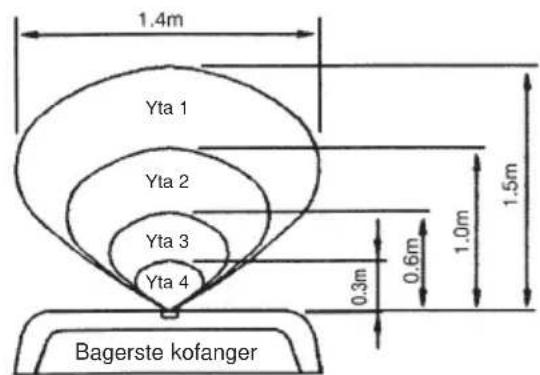

Detekteringsrækkevidde (fig. 9)

Ved hjælp af en ekstra sensor, kan du reducere forskellen i afstanden til forhindringer, der findes ude i siderne.

Fig. 9

Sensoren detekterer en pind med ∅ 50 mm som en forhindring. Detekteringsrækkevidden kan variere afhængig af temperatur, støj og andre forhold.

Anvendelse

• Når bilen sættes i bakgear, aktiveres parkeringsalarmens sensor og display. Så snart bilens sættes i et af de andre gear, slukkes parkeringsalarmen og displayet.
• Hvis der findes en forhindring bag ved bilen, når den sættes i bakgear, vises afstanden til forhindringen på displayet og alarmen lyder i forhold til afstanden til forhindringen. Jo nærmere forhindringen er, desto kortere er intervallet mellem alarmsignalerne. Hvis forhindringen er lige bag ved bilen, viser displayet normalt "0.0" og alarmen afgiver hurtige signaler.
• Hvis der ikke er nogen forhindring bag ved bilen, når den sættes i bakgear, viser displayet "-.-" og alarmen er tavs.
• Når bilen sættes i bakgear, efter parkeringsalarmen er monteret og installeret, skal du lægge mærke til parkeringsalarmens rækkevidde og huske på denne, når du bakker med bilen.

Fejlsymptomer / fejlfinding

Hvis parkeringsalarmen ikke længere fungerer, kontrolleres først følgende punkter, inden du indleverer bilen til dit værksted.

Problem

Kontrollér følgende:

Displayet viser Kontrollér, at tilslutningen til baklysets ikke noget, när bilen strømkabel er korrekt udført.

sættes i bakgear. Kontrollér, at tilslutningen til displayenheden er korrekt udført.

Detekterer ikke en Kontrollér, at hoved- og sensorkablet er forhindring korrekt tilsluttet til hinanden.

bag bilen. Kontrollér, at forhindringen findes inden for Displayet viser "-.-". detekteringsområdet

Kontrollér, at sensoren ikke er drejet for meget opad.

Afgiver alarm, selvom Kontrollér, at sensoren ikke er drejet for meget nedad.

der ikke er nogen Kontrollér, om bilen er udsat for meget støj.

forhindring. Kontrollér, om der er kommet snavs i

detekteringsåbningen.

Vær opmærksom på følgende, når du anvender parkeringsalarmen og kontakt forhandleren, hvis der er fejl.

• Parkeringsalarmen må ikke skilles ad eller ændres.
• Parkeringsalarmens displayenhed må ikke udsættes for vand.
• Sensorens detekteringsdel skal beskyttes mod fremmedlegemer. Om nødvendigt, kan den forsigtigt vaskes af med lidt vand før brugen.
• Pas på, at kabelisoleringen ikke skrabes af under monteringen.
• Sensoren reagerer ikke altid på genstande, der afgiver kraftig lyd, små genstande og lydabsorberende genstande.
• Parkeringsalarmen kan ikke detektere området lige under kofangeren eller området til venstre og højre for kofangerens hjørner.
• Afstanden, der vises på displayet, er afstanden i en ret linje fra sensoren til den pågældende forhindring. Hvis forhindringen findes til højre eller venstre for bilen, kan den aktuelle afstand fra bilen til forhindringen afvige fra den afstand, der vises på displayet.
  Tænk på dette, når du sætter bilen i bakgear.

Områder, hvor parkeringsalarmen ikke fungerer

• Forhindringer, der findes ved siden af kofangerens højre og venstre hjørne (fig. 10).
• Forhindringer lige under kofangeren (fig. 11).
• Forhindringer lige over sensoren (fig. 12).

Årsager der kan medføre, at sensoren reagerer fejlagtigt

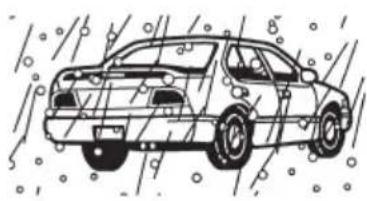

• Kraftig regn- eller snebyge på sensoren (fig. 17).
• Tung last i bagagerummet, der trykker bilen ned (fig. 18).
• Signaler eller motorlyd fra andre fordon lige bag sensoren (fig. 19).
• Ved anvendelse af trådløse apparater med en høj effekt (fig. 20).

Årsager der kan påvirke detekteringsområdet

• Når bilen har stået parkeret i stærkt solskin i længere tid (fig. 21).
• Når bilen har stået parkeret i koldt vej i længere tid (fig. 22).

Fig. 17
