BRUKSANVISNING 25-2300 Biltema

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar.

Föremålet för försäkran ovan överensstämmer med den relevanta unionslagstiftningen om harmonisering:

Genstanden for erklæringen, er i overensstemmelse med den relevante EF-harmoniseringslovgivning:

Användarmanual för elektrisk utombordsmotor med trådlös fjärrkontroll.

INTRODUKTION

Härmed försäkrar Biltema att denna typ av radioutrustning, elektrisk utombordsmotor med fjärrkontroll, överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse fi nns på följande webbadress: www.biltema.com.

TEKNISKA DATA

Spänning: 12 V

Max dragkraft: .....54 lbs/0,8 hk

Rigglängd: 137 cm (54")

Min strömförbrukning: .....13 A

Max strömförbrukning: .....54 A

Propeller:....3 blad

Rekommenderat batteri: .....Marinbatteri

80–100 Ah

Säkring: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Automatsäkring

Drifttid: ....Upp till 80 minuter vid

fullt gaspådrag

(75 Ah batteri)

Frekvensband: .....433 MHz

Max radiofrekvenseffekt: .....<10 dBm

KONTROLL FÖRE VARJE ANVÄNDNING

• Se till att motorn är ordentligt fastskruvad och sitter säkert monterad i båtens skrov.
• Använd ett fulladdat marinbatteri på 80–100 A.
• Kontrollera att batterikabeln inte är skadad och att batterikabelns hölje är helt.
• Kontrollera att strömpolerna/anslutningarna inte är rostiga eller täckta med smuts.
• Kontrollera automatsäkring och strömbrytare. Ta bort smuts och eventuell rost. Byt säkring om den är trasig.

FÄLLA NER MOTORN

Dra ut den fjädrande lässprinten (A) och fäll ner motorn. Justera riggrörets höjd (B) så att propellerhuvudet hamnar under vattenytan.

FÖRVARA MOTORN

Förvara motorn i uppfällt läge. Dra ut låssprinten (A) och fäll upp motorn. Dra upp riggröret (B) genom att lossa höjdjusteringen (C) så att propellerhuvudet placeras i låsklämmorna. Lås motorn i detta läge genom att dra åt höjdjusteringen (C).

OBS! Motorn ska vara säkert monterad och låst i uppfällt läge innan du förfl yttar eller kör båten, för att undvika skador på den elektriska utombordsmotorn.

MONTERA FÄSTPLATTAN PÅ BÅTEN

Placera motorn centrerad i fören över båtens reling håll fästplattan innan för motorns fästskruvar och spänn fast motorn med skruvarna. Sänk ner riggröret och kontrollera att propellerhuvudet går fritt från båten även när du svänger på motorn. Markera skruvhålen (där du ska borra) med en penna genom fästplattans skruvhål. Montera av motorn och borra hål genom skrovet där du har markerat. Skruva sedan fast fästplattan i skrovet, använd rostfria, bultar, brickor och muttrar (medföljer).

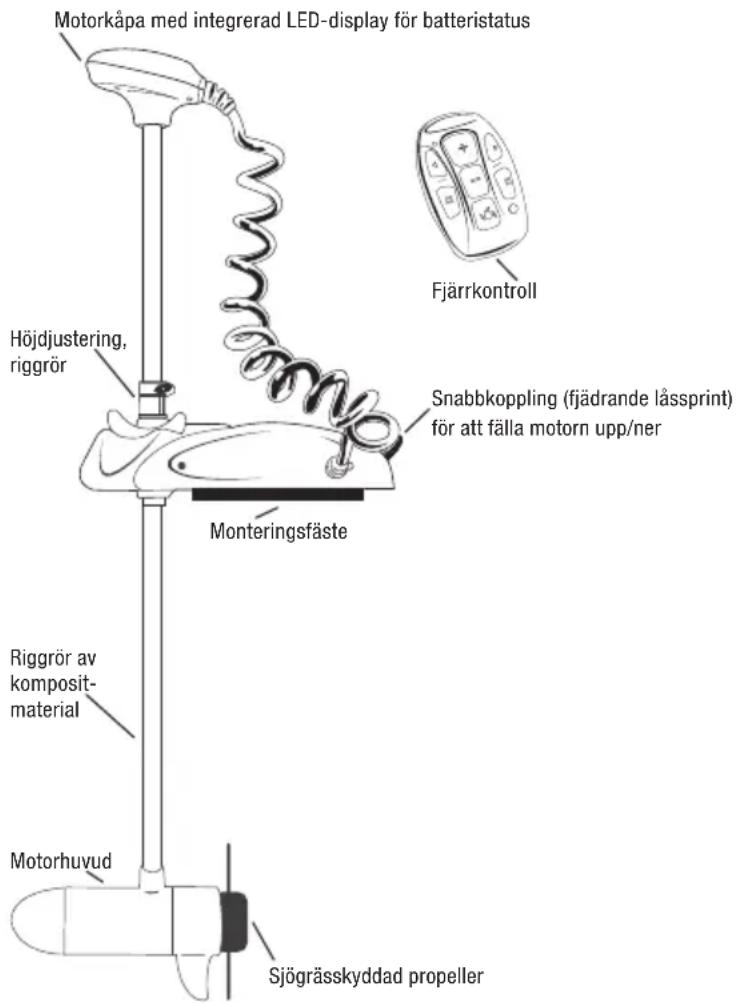

ÖVERSIKT, BÅTMOTORNS DELAR

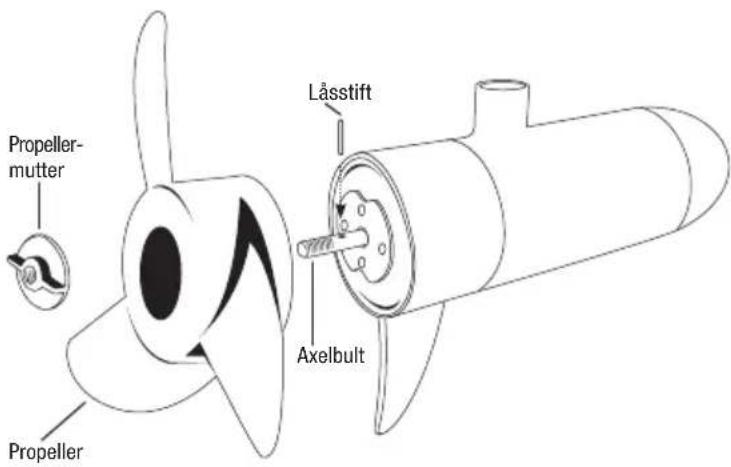

SKRUVA FAST PROPELLERN

OBS! Innan du gör någonting med propellern, se till att batterikablarna är frånkopplade så att strömmen är avslagen.

1. Trä på propellern på axelbulten.
2. Justera propellern så att låsstiftet kan sättas fast. (Det fi nns ett spår på baksidan av propellern där låsstiftet passar in). Sätt i låsstiftet och skruva sedan fast propellern ordentligt med propeller-muttern.

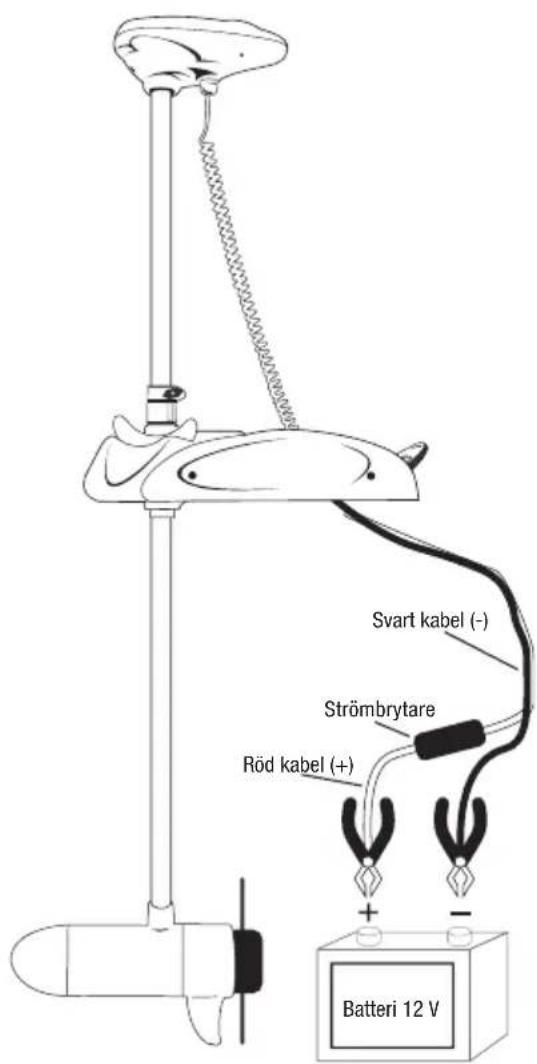

ELEKTRISK INKOPPLING

Innan du ansluter batterikablarna till batteripolerna, försäkra dig om att alla knappar är i OFF-läge och stå inte nära propellern.

Anslut röd kabel till pluspol (+) och svart kabel till minuspol (-). Batteripolerna ska vara rena och rostfria. Rena anslutningar (poler) minimerar riskerna för strömförluster och ger dig maximal effekt från batteriet.

OBS! För bästa prestanda håll alltid anslutningarna rena från smuts och rostbeläggningar.

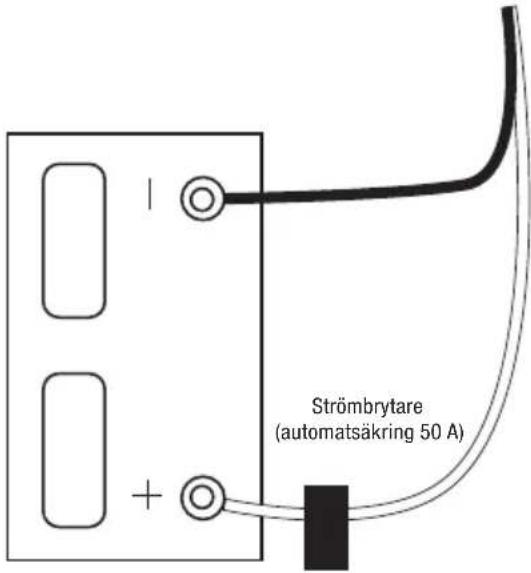

ANSLUTNING 12-VOLTS BATTERI

En strömbrytare med automatsäkring ingår till din elektriska utombordsmotor. Säkringen fi nns i strömbrytaren som sitter på den röda elkabeln. Säkringen skyddar motorn genom att slå av strömmen om anslutningen blir överhettad. Se bild.

HÖJD-/DJUPINSTÄLLNING AV MOTOR/PROPELLER

Håll i riggröret med ena handen och lossa skruven för höjdinställning på riggröret med den andra handen. Justera motor/propeller till önskat djup och skruva sedan åt skruven igen ordentligt.

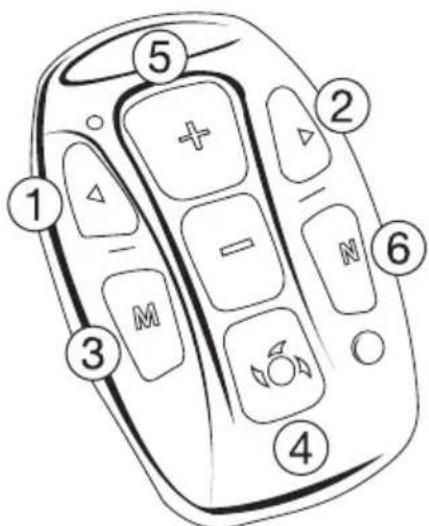

FJÄRRKONTROLL FUNKTIONER

1. Sväng vänster
2. Sväng höger
3. Max hastighet (växlar direkt till maxfart)
4. Av/på-knapp
5. • och - Öka/minska farten
6. Denna knapp har ingen funktion

Som alla andra elektriska motorer behöver din båtmotor ett visst underhåll. Följ dessa instruktioner så håller din motor längre och kan användas säsong efter säsong.

Skölj av och tvätta din båtmotor efter varje användning till sjöss. Skölj försiktigt av salt och smuts med färskvatten, använd inte högtryckssprutor eftersom vatten då kan tränga in i motorn. Använd en mild tvållösning vid behov. Var noggrann med delar som är extra utsatta för salt som propeller och motorhuvud samt rörliga delar vid höjdjusteringen och monteringsfästet.

PERIODISKT UNDERHÅLL

En till två gånger om året (beroende på hur mycket du använder motorn) bör du göra följande översyn:

• Skruva loss motorn från båten och gör ren fästplattan, använd en mild tvållösning.
• Smörj in snabbkopplingen med fett så att den löper lätt.
• Kontrollera alla skruvar och bultar och dra åt dem om det behövs.
• Kontrollera att elkablarna är hela och ta bort eventuell rost och smuts från elanslutningarna.
• Kontrollera att det inte finns rost eller smuts på strömbrytaren.

ATT TÄNKA PÅ VID ANVÄNDNING AV BÅTMOTORN

Innan du kopplar in batteriet och ger dig ut till havs, kontrollera att motorn är ordentligt fastsatt och justera djupinställningen så att propellern ligger en bit under vattenytan. Öka farten successivt när du kommer ut på djupare vatten, starta inte på full gas. Det innebär om du har fem växellägen att inte klicka förbi snabbt från läge 1 till 5 utan ta ett steg i taget med lite paus på varje växelläge. Motorhuvudet ska alltid vara nersänkt i vatten vid användning. Torrkör inte motorn någon längre stund.

AVFALLSHANTERING

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)

ELEKTRISK UTENBORDSMOTOR

Bruksanvisning for elektrisk påhengsmotor med trådløs fjernkontroll.

INTRODUKSJON

Biltema forsikrer at denne typen radioutstyr, elektrisk påhengsmotor med fjernkontroll, er i samsvar med direktiv 2014/53/EU. Den fullstendige teksten til EUerklæringen fi nner du på følgende adresse: www.biltema.com.

TEKNISKE DATA

Spenning: 12 V
