Käyttöohje sähkökäyttöiselle, langattomalla kaukosäätimellä varustetulle ulkolaitamoottorille.

JOHDANTO

Biltema vakuuttaa, että tämä radiolähetintyyppi, sähkökäyttöinen langattomalla kaukosäätimellä varustettu ulkolaitamoottori, täyttää direktiivin 2014/53/EU vaatimukset. EU-vaatimustenmukaisuusvakuutus on luettavissa kokonaisuudessaan Internet-osoitteessa: www.biltema.com.

TEKNISET TIEDOT

Jännite: 12 V

Vetovoima maks.: .54 lbs/0,8 hv

Rikin pituus: 137 cm (54")

Virrankulutus, min: .....13 A

Virrankulutus, maks: .....54 A

Potkuri: ....3-siipinen:

Akkusuositus:....Veneakku 80–100 Ah

Sulake:....Automaattisulake

Käyttöaika: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Jopa 80 minuuttia

täydellä kaasulla

(75 Ah:n akku)

Taajuuskaista:....433 MHz

Maks. radiotaajuusteho: .....<10 dBm

TARKASTUS ENNEN KÄYTTÖÄ

• Varmista, että moottori on kiinnitetty pulteilla hyvin ja että se on turvallisesti veneen rungossa.
• Käytä täyteen ladattua veneakkua 80–100 A.
• Tarkasta, ettei akkukaapelissa on vaurioita ja että sen suojakuori on ehjä.
• Tarkasta, ettei virtanavoissa/liittimissä ole ruostetta tai likakerrosta.
• Tarkasta automaattisulake ja virtakytkin. Poista lika ja mahdollinen ruoste. Vaihda sulake, mikäli se on palanut.

MOOTTORIN LASKEMINEN

Vedä jousitettu lukkosokka (A) ulos ja laske moottori alas. Säädä rikin korkeus (B) niin, että potkuripää on vedenpinnan alla.

MOOTTORIN SÄILYTTÄMINEN

Säilytä moottori ylös nostettuna. Vedä lukkosokka (A) ulos ja nosta moottori. Vedä riki (B) ylös avaamalla korkeudensäädintä (C) niin, että potkuripää asettuu lukitsimiin. Lukitse moottori tähän asentoon kiristämällä korkeudensäädin (C).

HUOM! Ennen veneen siirtämistä tai ajamista moottori on kiinnitettävä hyvin ja lukittava yläasentoon, ettei sähkökäyttöinen ulkolaitamoottori vaurioidu.

KIINNITYSLEVYN ASENTAMINEN VENEESEEN

Sijoita moottori veneen laidan päälle keskelle keulaa Pidä kiinnityslevyä moottorin kiinnityspulttien kohdalla ja kiinnitä moottori paikalleen ruuvien avulla. Laske riki alas ja tarkasta, että potkuripää ei osu veneeseen silloinkaan, kun käännät moottoria. Merkitse pultinreiät (porauskohdat) kynällä kiinnityslevyn pultinreikien läpi. Nosta moottori pois ja poraa reiät runkoon merkitsemiisi kohtiin. Asenna kiinnityslevy runkoon ruuveilla; käytä ruostumattomia pultteja, aluslevyjä ja muttereita (sisältyy toimitukseen).

VENEMOOTTORIN OSAT

POTKURIN KIINNITTÄMINEN

HUOM! Varmista, että akun kaapelit on kytketty irti eikä moottori saa virtaa, ennen kuin aloitat potkurin käsittelyn millään tavalla.

1. Sijoita potkuri akselipulttiin.
2. Säädä potkuria niin, että saat lukitustapin paikalleen. (Potkurin takana on ura, johon lukitustappi sopii). Aseta lukitustappi paikalleen ja kiinnitä potkuri hyvin potkurimutterilla.

SÄHKÖKYTKENNÄT

Varmista, että kaikki painikkeet ovat OFF-asennossa, ja siirry pois potkurin luota, ennen kuin kytket akku-kaapelit akun napoihin.

Liitä punainen kaapeli akun plusnapaan (+) ja musta kaapeli akun miinusnapaan (-). Napojen on oltava puhtaat ja kuivat. Puhtaat liitännät (navat) vähentävät virtahäviön vaaraa ja päästävät akusta mahdollisimman paljon tehoa.

HUOM! Varmista moottorille paras suoritusteho pitämällä akun liitännät puhtaana liasta ja ruosteesta.

12 VOLTIN AKUN LIITTÄMINEN

Sähkökäyttöisessä ulkolaitamoottorissa on auto- maattisulakkeella varustettu virtakytkin. Sulake si- jaitsee virtakytkimessä, joka on asennettu punaiseen sähköjohtoon. Sulake suojaa moottoria katkaisemalla virransyötön, mikäli liitäntä ylikuumentuu. Ks. kuva.

MOOTTORIN/POTKURIN KORKEUDEN-/SYVYYDENSÄÄTÖ

Pidä rikistä kiinni toisella kädellä ja avaa rikin korkeudensäädin toisella. Säädä moottori/potkuri sopivaan syvyyteen ja kiristä ruuvi hyvin sen jälkeen.

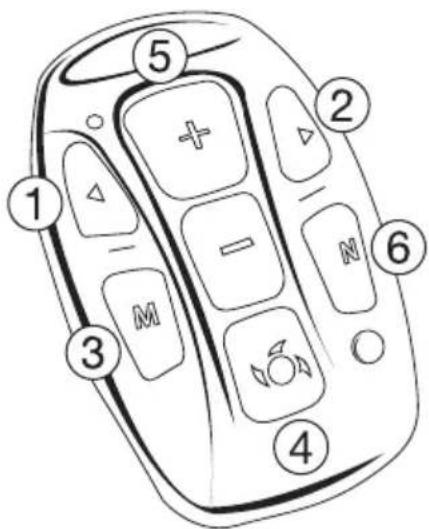

1. Ohjaa vasemmalle
2. Ohjaa oikealle
3. Maks. nopeus (vaihtaa suoraan maksiminopeuteen)
4. Virtakytkin
5. • ja - Nopeuden lisääminen/vähentäminen
6. Painikkeella ei ole toimintoa

Kaikkien sähkömoottoreiden tapaan myös venemoottori vaatii tietynlaista huoltoa. Seuraavien ohjeiden avulla pidät moottorin hyvässä kunnossa pidempään ja nautit veneilystä kaudesta toiseen.

Huuhtele ja pese moottori jokaisen veneilykerran jälkeen. Huuhtele suola ja lika pois varovasti makealla vedellä; älä käytä painepesuria, sillä se voi painaa vettä moottorin sisälle. Käytä tarvittaessa mietoa saippualiuosta. Käsittele huolellisesti osat, jotka ovat erityisen herkkia suolalle: potkuri ja moottoripää sekä korkeudensäätimen ja kiinnikkeen liikkuvat osat.

MÄÄRÄAIKAISHUOLLOT

Seuraava tarkastus on tehtävä kerran tai kaksi kau- den aikana (moottorin käyttömäärästä riippuen):

• Irrota moottori veneestä ja puhdista kiinnityslevy; käytä mietoa saippualiuosta.
• Voitele pikaliitin rasvalla niin, että se liikkuu esteettä.
• Tarkasta kaikki pultit ja mutterit, ja kiristä ne tarvittaessa.
• Tarkasta, ettei sähkökaapeleissa ole vaurioita; poista sähköliitännöistä mahdollinen ruoste ja lika.
• Tarkasta, ettei virtakytkimessä ole ruostetta tai likaa.

VENEMOOTTORIN KÄYTÖSSÄ HUOMIOITAVAA

Ennen akun kytkemistä ja vesille lähtöä: tarkasta, että moottori on hyvin kiinni, ja säädä syvyyttä niin, että potkuri asettuu jonkin verran veden pinnan alapuolelle. Lisää nopeutta vähitellen, kun olet päässyt syvemmälle; älä lähde liikkeelle täydellä kaasulla. Esimer-kiksi viisivaihteisessa moottorissa vaihteita ei siis saa ohittaa nopeilla painalluksilla vaihteelta 1 vaihteelle 5, vaan siirtyminen on tehtävä vaihde kerrallaan, ja vaihtojen välillä on oltava pieni tauko. Moottoripään tulee olla käytön aikana aina kokonaan vedessä. Moottoria ei saa käyttää kuivana pieniä hetkiä lukuun ottamatta.

HÄVITTÄMINEN

Elektroniikkajäte

Käytetyt sähkö- ja elektroniset laitteet, myös kaikki akut ja paristot, on toimitettava kierrätykseen. (Direktiivien 2012/19/EU ja 2006/66/EC mukaisesti)
