BRUKSANVISNING 25-2302 Biltema
Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar.
Föremålet för försäkran ovan överensstämmer med den relevanta unionslagstiftningen om harmonisering:
Genstanden for erklæringen, er i overensstemmelse med den relevante EF-harmoniseringslovgivning:
Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar.
Föremålet för försäkran ovan överensstämmer med den relevanta unionslagstiftningen om harmonisering:
Genstanden for erklæringen, er i overensstemmelse med den relevante EF-harmoniseringslovgivning:
Välkommen till den tysta världen. Du har valt det mest miljövänliga alternativet för drivning av din båt. Biltemas elektriska utombordsmotor är designad och konstruerad för att även kunna användas i saltvatten.
MONTERING AV MOTORN PÅ BÅTEN

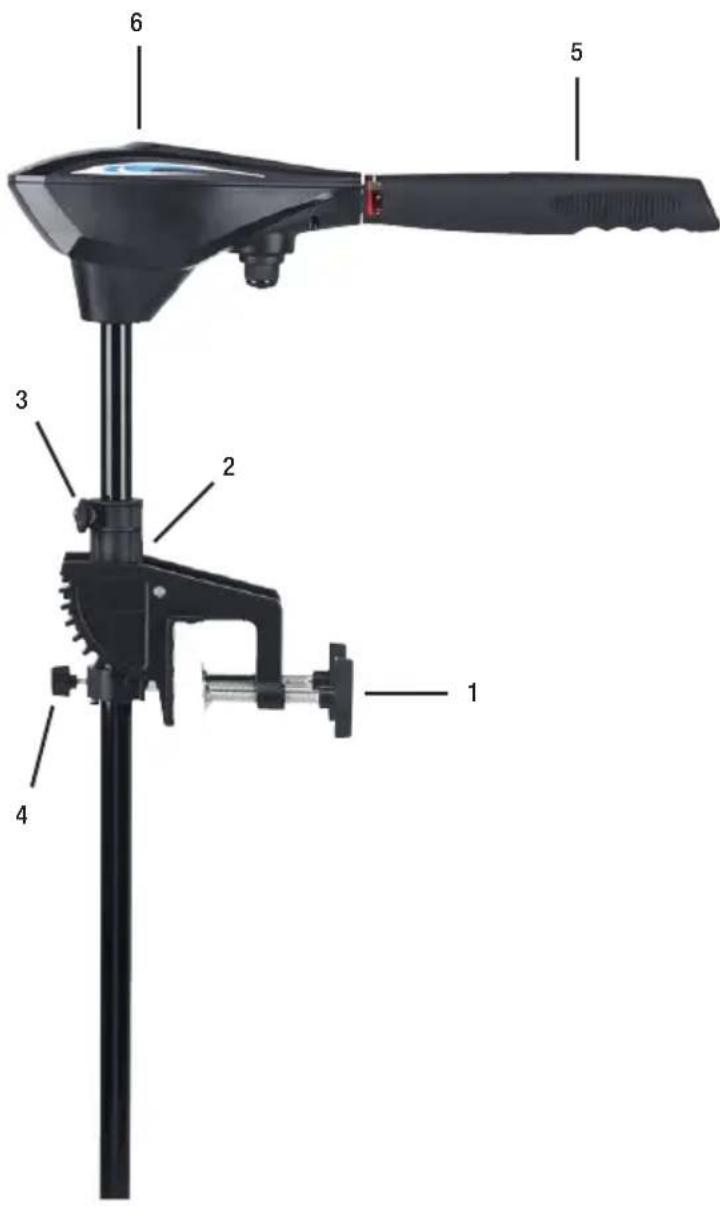

Placera motorns upphängningsbygel på båtens akterspegel. Lås fast upphängningsbygeln vid akterspegeln med hjälp av de båda vingskruvarna (1). Justera motorns vinkel genom att hålla i motorhuvudet med den ena handen, samt trycka in den röda låssprinten/handtaget, beroende på modell, (2) med den andra handen. Låssprinten/handtaget är fjäderbelastade och återgår i vald position. Säkerställ att motorn är ordentligt låst i det valda läget.
Håll i motorns riggrör samtidigt som höj-djusteringsbeslagets låsskruv (3) lossas. Justera motorn till önskad höjd, samt spänn fast låsskruven (3) igen.
LÅSNING AV FÄRDRIKTNINGEN
Motorn kan låsas i en vald kurs genom att dra åt vingskruven (4) i bakre delen på motorns upphängningsbygel. Drag ej åt vingskruven för hårt.
MANÖVRERING
Rorkulten (5) är teleskopisk och kan förlängas 15 cm. Hastigheten regleras genom att vrida
handtaget medurs fem steg för fram och moturs tre steg för back.
BATTERISTATUS
LED-panelen (6) visar batteriets aktuella spänning.
BYTE AV PROPELLER
Vid byte av propel- ler lossas låsmuttern med hjälp av medföljande specialnyckel (7). Håll fast propellern när låsmuttern los- sas. Inga andra verktyg får användas. När låsmuttern har skruvats loss kan propellern enkelt dras loss från propelleraxeln. Ge akt på
låssprinten som sitter i propelleraxelns bakre kant. Vid återmontering av propellern skall låssprinten passas in i avsedd skåra (8). Kontrollera regelbundet att inte någon fi skelina, sjögräs eller liknande trasslat in sig i propellern. Efter all användning i saltvatten bör motorn sköljas med sötvatten.
INKOPPLING AV BATTERI
Anslut röd kabel/batteriklämma till batteriets plus (+) pol och svart kabel/batteriklämma till batteriets minus (-) pol. Se till att batteripoler och batteriklämmor är väl rengjorda, samt att batteriklämmorna ansluts ordentligt till batteripolerna. Dålig kontakt mellan batteriklämmor och batteripoler kan avsevärt försämra utombordsmotorns prestanda. Mest lämpligt batteri är den typ som klarar upprepade djupurladdningar.
OBS! Se alltid till att motorn står i läge 0 vid montering av batteriet.
FELSÖKNING
| Fartminskning | Kontrollera att propellern är fri från sjögräs |
| Kontrollera batteriets kondition | |
| Kontrollera batteriterminaler och anslutningar | |
| Efter lång tids användning kan elmotorns kolborstar vara slitna | |
| Motorljud, vibrationer | Kontrollera att propellern är fri från sjögräs |
| Kontrollera att propellern ej är skadad | |
| Kontrollera att propellern är ordentligt fastskruvad i korrekt läge |
UNDERHÅLL
Skölj motorn i ljummet sötvatten efter användning. Smörj alla synliga, rörliga delar med lämpligt fett. Torka av motorn med fuktig trasa. Förvara motorn torrt, hängande i sitt akterspegelfäste.
TEKNISKA DATA, ART 25-2301, 0,51 HK
Dragkraft: ....34 lbs/15,4 kg
Driftspänning: .....12 V
Ström: max. 12 V 40 A
Batteri (rekommenderat): ..... 12 V/70 A
(medföljer inte)
Propeller:....2-bladig,
∅ 240 mm (9,5")
Rorkult: .....Teleskoptyp, 0–15 cm
Hastighetsreglage: .... 5 lägen framåt, 3 lägen bakåt
Upphängningsbygel: . . . . . . . Av aluminium med vingbultar av stål
Rigg: ......Av aluminiumförstärkt glasfi ber, korrosionsbeständig
Riggrörslängd: 787 mm
Motorn svängbar: 360°
Vikt: 6,5 kg
RESERVDELAR, ART 25-2301, 0,51 HK
Propellersats, inkl. låsmutter och lässprint ... 25-236
Kolborstar till elmotorn (2 st.) 25-239
Höjdjusteringsbeslag 25-237
Strömbrytare. 25-238
TEKNISKA DATA, ART 25-2302, 0,8 HK
Dragkraft: ....54 lbs/24,5 kg
Driftspänning: 12 V
Ström: max. 12 V, 60 A
Batteri (rekommenderat): ..... 12 V/70 A
(medföljer inte)
Propeller:....3-bladig,
∅ 240 mm (9,5")
Rorkult: .....Teleskoptyp, 0–15 cm
Hastighetsreglage:....5 lägen framåt,
3 lägen bakåt
Upphängningsbygel: . . . . . . . Av aluminium med
vingbultar av stål
Rigg: ......Av aluminiumförstärkt
Riggrörslängd: .....1050 mm
Motorn svängbar:....360°
Vikt: 9,5 kg
RESERVDELAR, ART 25-2302, 0,8 HK
Propellersats, inkl. läsmutter och lässprint . . . 25-241
Kolborstar till elmotorn (2 st.) 25-242
Höjdjusteringsbeslag 25-237
Strömbrytare. 25-238
AVFALLSHANTERING
El-avfall
Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
