BRUKSANVISNING 17-354 Biltema

Denna manual innehåller viktig information om maskinens användning och dess säkerhetsrisker. Alla operatörer uppmanas att läsa manualen före användning och vara särskilt uppmärksamma på dessa symboler:

Denna symbol betyder risk för allvarlig olycka, eventuellt med dödlig utgång.

OBS!

Denna symbol betyder risk för mindre person-skada eller maskinskada.

Vi reserverar oss för möjligheten att illustrationer och beskrivningar av enstaka detaljer inte alltid stämmer helt överens med maskinen. Exempel på sådana detaljer kan vara färger på kablar eller utformning och placering av knappar och reglage

Förvara manualen på en säker plats i anslutning till maskinen och vid en eventuell försäljning ska manualen följa med maskinen.

2. TEKNISKA DATA

Biltema Art No:....17-354
Luftkonsumtion vid 4 bar .....80 l/min
Luftkonsumtion vid 6 bar .....130 l/min
Rek. arbetstryck .....3 bar
Max arbetstryck .....6 bar
Max tryck ....8 bar
Rek. kompressor ....≥2-3 hp

Behållare, volym .....7,5 dl
Luftanslutning .....1/4"
Rek. slang ....≥1/4"
Ljudvolym (L_WA) ....< 65 dBA
Vibrationer 2,5 m/s²
Vikt 0,9 kg

3. ANVÄNDNINGSOMRÅDE

17-354 Är en tryckluftsdriven punktbläster med behållare. Den är konstruerad för borttagning av rost, lack, grader och andra beläggningar från plana ytor eller hörn enligt instruktionerna i denna manual.

Verktyget får ej användas:

• Tillsammans med blästermedel som innehåller kvarts.
• Till annat arbete än vad den är tillverkad för.

4. ALLMÄNNA

SÄKERHETSFÖRESKRIFTER

Vid arbete med maskiner bör följande punkter alltid beaktas. Ta även hänsyn till arbetsplat-sens säkerhetsföreskrifter och respektera alla de lagar, regler och förordningar som gäller där maskinen används.

4.1 Arbetsområde

• Städa regelbundet. Damm, avfall och bråte på en arbetsplats ökar risken för olycka, brand och explosion.
• Arbeta inte i mörker eller dålig belysning.
• Förvara explosiva eller brandfarliga vätskor och gaser utanför arbetsområdet.
• Håll barn och obehöriga utanför arbetsområdet.
• Ha förbandslåda och telefon tillgängligt.

4.2 Personlig säkerhet

• Läs alltid manualen före användning.
• Var särskilt uppmärksam på maskinens varningssymboler.
• Använd inte maskinen om du är trött eller påverkad av droger, alkohol eller medicin.

• Vid behov, använd skyddsutrustning såsom andningsskydd, skyddshandskar, hörselskydd och skyddsglasögon.

• Bär ordentliga arbetskläder och halksäkra skor.

• Upprätthåll alltid en god arbetsställning med bra balans.
• Låt aldrig din vana vid maskinen leda till oförsiktighet.

4.3 Användning och skötsel av tryckluftsmaskiner

• Kontrollera att alla skydd sitter på plats och är i god funktion.
• Kontrollera att alla maskindelar, särskilt de rörliga, är hela och sitter korrekt monterade.
• Kontrollera att alla knappar och reglage fungerar. Var särskilt noga med att avtryckaren fungerar så att du alltid kan stänga av maskinen.
• Använd ej en defekt maskin. Lämna in den till en auktoriserad serviceverkstad för reparation.
• Använd endast rekommenderade skärverktyg, tillbehör och reservdelar.
• Använd endast maskinen för avsett användningsområde. Arbetet går alltid säkrare och fortare om maskinen används till det den är konstruerad för.
• Överskrid inte maskinens kapacitet.

• Fatta alltid tag i maskinens handtag när du bär maskinen. Håll inte fingret på avtryckaren.

• Förhindra oavsiktlig start genom att avlägsna lufttillförseln (tryckluftslangen) före service och reparation eller när maskinen inte används.

• Ta alltid bort nycklar, verktyg och andra lösa delar från maskinen före start.
• Lämna aldrig en maskin obevakad då lufttillförseln (tryckluftslangen) är ansluten.
• Rengör maskinen efter användning och serva den regelbundet.
• Använd rekommenderat arbetstryck. Överskrid aldrig maskinens maximalt tillåtna tryck.
• Kontrollera att tryckluftslangen är hel före anslutning och håll den borta från värme och vassa kanter.
• Kontrollera att alla anslutningar i tryckluftssystemet är täta.
• Lyft eller bär aldrig maskinen i tryckluft-slangen.
• Följ kompressorns skötselinstruktioner och dränera dess lufttank dagligen.

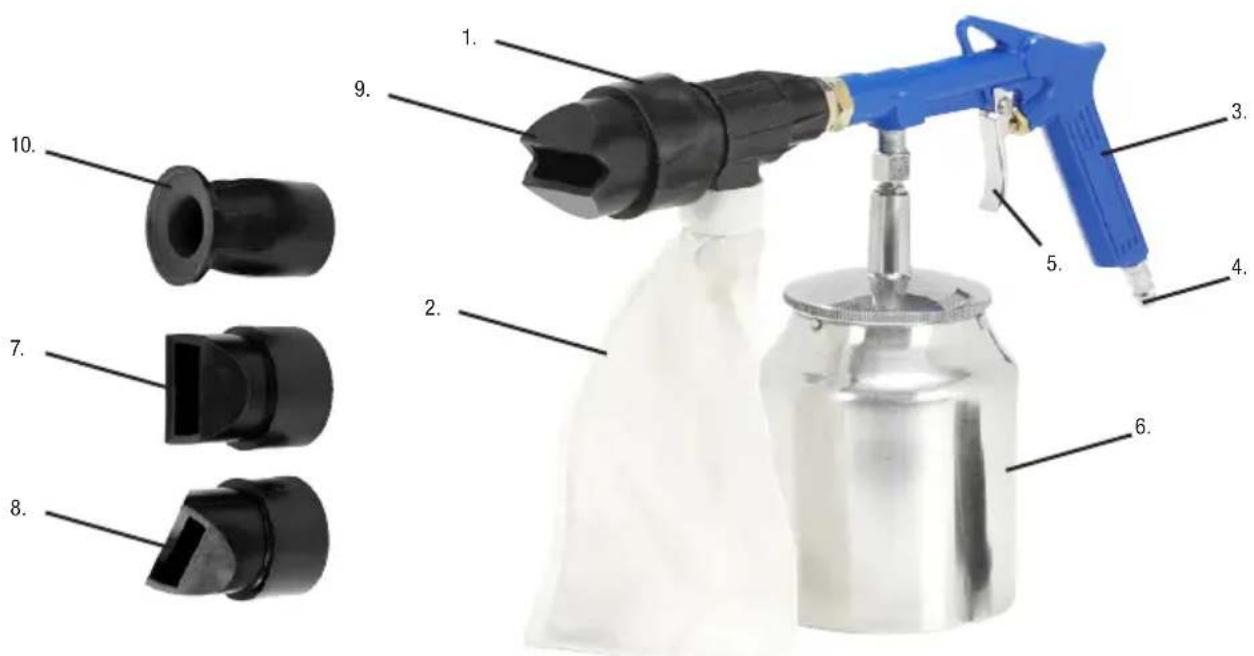

5. ÖVERSIKTSBILD

1. Hållare för munstycke
2. Uppsamlingspåse
3. Handtag
4. Tryckluftintag
5. Avtryckare
6. Behållare
7. Munstycke - Kant
8. Munstycke – Insida hörn
9. Munstycke – Utsida hörn
10. Munstycke - Runt

Skruva fast insticksnippeln (1) i punktblästern, använd gängtätning för att undvika luftläckage.

7. SÄRSKILDA SÄKERHETSFÖRESKRIFTER

7.1 Risker vid arbete med en punktbläster

• Risk för ögonskada – använd ögonskydd.
• Risk för damm – använd andningsskydd.
• Risk för lungskador – använd aldrig blästermedel som innehåller kvartssand.
• Risk för sprut – använd skyddshandskar.

7.2 Varningssymboler på verktyget

Varning! Läs igenom hela instruktionsboken, särskilt avsnitten om säkerhet.

Använd skyddsglasögon!

Använd andningsskydd!

Använd skyddshandskar!

8. HANDHAVANDE

Håll kompressorn fullständigt isolerad från blästerdammet eller vid arbete utomhus så skall vinden blåsa från kompressorn mot arbetsplatsen.

Luftburet blästerdamm kan orsaka allvarlig skada på kompressorns ventiler, kolv, cylinder eller lager.

8.1 Användning

• Kontrollera alltid trycket i ett tryckluftssystem innan ett verktyg ansluts.
• Koppla alltid bort verktyget från lufttillförseln vid byte av munstycke, paus eller då arbetet är avslutat.
• Rikta aldrig punktblästern mot dig själv eller någon annan person.

a. Ta på dig skyddsglasögon, andningsskydd och skyddshandskar.
b. Kontrollera att uppsamlingspåsen (2) är tömd och monterad på munstyckshållaren (1).
c. Fyll på behållaren (6) med lämpligt blästermedel.
d. Montera lämpligt munstycke (7,8,9 eller 10) på hållaren (1).
e. Spänn fast arbetsstycket.
f. Anslut verktyget, starta kompressorn och justera tryckregulatorn till ett lämpligt arbetstryck

OBS!

Börja med ett lågt tryck för att undvika överdrivet kulhamrad yta. Förvara bläs- termedlet fuktfritt så att det ej klibbar och fastnar.

g. Applicera försiktigt munstycket mot arbetsstycket och tryck in avtryckaren (5) och börja blästra.
h. Då arbetet är slut, avlägsna tryckluftsslangen från punktblästern.

i. Rengör alla delar med tvålvatten. Torka delarna väl, de får ej lämnas fuktiga.

j. Kontrollera att punktblästern är hel.

k. Förvara punktblästern i ett torrt utrymme.

9. SERVICE OCH UNDERHÅLL

Verktyget får ej vara anslutet till tryckluft- slang vid service och underhåll!

9.1 FelsÖkning

Fel Orsak åtGärd

Verktyget tappar snabbt kraft och fart

1. Tryckfall pga för lång och underdimensionerad tryckluftsslang.2. För liten kompressor.

1. Korta av och/eller byt tryckluftslangen till en med större innerdiameter.2. Byt till större kompressor eller avvakta med arbetet tills kompressorn arbetat upp ett högre tryck.
