BRUKSANVISNING 25-5077 Biltema

1. Introduktion
2. Tekniska data
3. Säkerhetsföreskrifter
4. Översikt och LCD-display
5. Laddningsstadier
6. Installation
7. Användning och display
8. Viktiga funktioner
9. Skyddsfunktioner
10. Felkodslista
11. Parametrar för olika batterityper

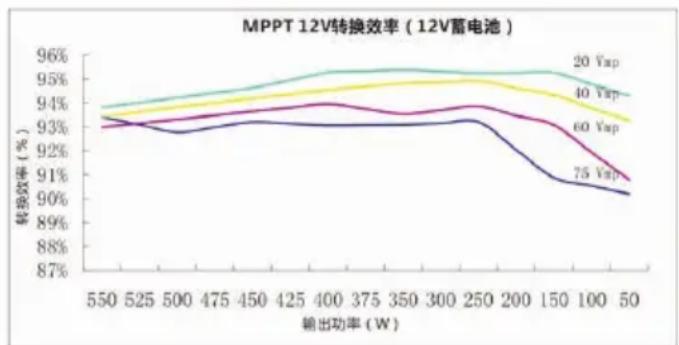

12. Effektivitetskurvor (omvandling)
13. Avfallshantering

1. INTRODUKTION

Denna produkt övervakar solpanelens genererade effekt och spårar de högsta spännings- och strömvärdena i realtid, vilket gör att systemet kan ladda batteriet med maximal effekt. Regulatorn är utformad för att användas i solcellsanläggningar utanför nätet för att samordna driften av solpanelen, batteriet och belastningen, och fungerar som styrenhet i solcellssystem utan nätanslutning.

Regulatorn har en LCD-skärm som dynamiskt visar driftstatus, driftparametrar, styrloggar, kontrollparametrar etc. Användaren kan enkelt kontrollera parametrarna med knapparna och ändra styrparametrar för att tillgodose olika systemkrav.

Produkten har elektronisk feldetektering och elektroniska skyddsfunktioner inbyggda i styrenheten, vilket innebär att komponentskador som orsakas av installationsfel eller systemfel i största möjliga utsträckning kan undvikas.

2. TEKNISKA DATA

Typ: MPPT-regulator

Systemspänning: 12/24 V DC

Max laddström: 20 A

Max ingångseffekt: 260 W/12 V, 520 W/24 V

Max ingångsspänning: 100 V (25 °C) 90 V (-25 °C)

Mått: 210 x 151 x 59,5 mm

Hål för montering: ∅ 3 mm

Installationsmått. 154 x 131 mm

Vikt: 1,4 kg

Lämplig kabel: Max 8 AWG

3. SÄKERHETSFÖRESKRIFTER

• Eftersom den här regulatorn hanterar spänningar som överskrider den övre gränsen för människors säkerhet, ska du inte använda den innan du har läst den här handboken noggrant och slutfört utbildning i säkerhetsdrift.
• Regulatorn har inga interna komponenter som behöver underhåll eller service, så försök inte ta isär eller reparera styrenheten.
• Installera regulatorn inomhus och undvik exponering av komponenter och vattenintrång.
• Under drift kan regulatorn nå en mycket hög temperatur, installera därför styrenheten på en plats med god ventilation.
• En säkring eller brytare bör installeras utanför regulatorn.
• Innan du installerar och kopplar in regulatorn, se till att koppla bort solcellssatsen och säkringen eller brytaren nära batteripolerna.
• Kontrollera efter installation att alla anslutningar är solida och pålitliga för att undvika lösa anslutningar som kan ge upphov till faror som orsakas av värmeackumulering.
• Varning! Risk för elchock. Innan du utför systemunderhåll eller andra åtgärder på anläggningen, se alltid till att strömförsörjningen till regulatorn är avstängd.

Säkerhetsföreskrifter vid laddning

Varning! Explosionsrisk. Vid utjämningsladdning kan ett öppet blysyrabatteri producera explosiv gas, därför ska batterikammaren ha goda ventilationsförhållanden.

OBS! Risk för skador på utrustningen. Utjämningsladdning kan höja batterispänningen till en nivå som kan skada känsliga DC-belastningar. Kontrollera och se till att tillåtna ingångsspänningar för alla belastningar i systemet är högre än det inställda värdet för utjämningsladdning.

OBS! Risk för skador på utrustningen. Överladdning eller för mycket gas som genereras kan skada batteriplattorna och orsaka aktivt material på batteriplattorna. Utjämningsladdning till en alltför hög nivå eller under för lång tid kan orsaka skador. Läs noggrant kraven som ställs på batteriet som ska användas i systemet.

Varning! Om du kopplar bort batteriet när styrenheten är i normalt laddningsläge, kan det påverka DC-belastningarna negativt och i extrema fall kan

lasterna skadas.

Varning! Inom 10 minuter efter att styrenheten slutar ladda, och om batteriets poler är omvända, kan de interna komponenterna i regulatorn skadas.

Säkerhetsföreskrifter vid installation

Varning! Explosionsrisk. Installera aldrig regulatorn och ett öppet batteri i samma slutna utrymme! Regulatorn får inte heller installeras i ett slutet utrymme där batterigas kan ackumuleras.

Varning! Risk för högspänning. Solceller kan producera en mycket hög öppen kretsspänning. Koppla från brytaren eller säkringen innan du drar ledningar och var mycket försiktig under kopplingsprocessen.

OBS! När du installerar regulatorn, se till att tillräckligt med luft strömmar genom regulatorns radiator/fl äkt och lämna minst 150 mm utrymme både ovanför och under regulatorn för att säkerställa naturlig konvektion för värmeavledning. Om styrenheten är installerad i en sluten låda, se till att lådan ger tillräcklig värmeavledningseffekt.

Varning! Risk för elchock! Vi rekommenderar starkt att säkringar eller brytare ansluts vid solcellsanläggningens sida, belastningssidan och batterisidan för att undvika elektrisk stöt under drift eller på grund av felaktiga kopplingar, se till att säkringarna och brytarna är frånkopplade före ledningsdragning.

Varning! Explosionsrisk! När batteriets positiva och negativa poler eller ledningar som ansluts till de två terminalerna blir kortslutna, uppstår brand eller explosion. Var alltid försiktig vid användning.

Anslut först batteriet, sedan lasten och slutligen solpanelen. Vid inkoppling följ alltid ordningen först "+" och sedan "-".

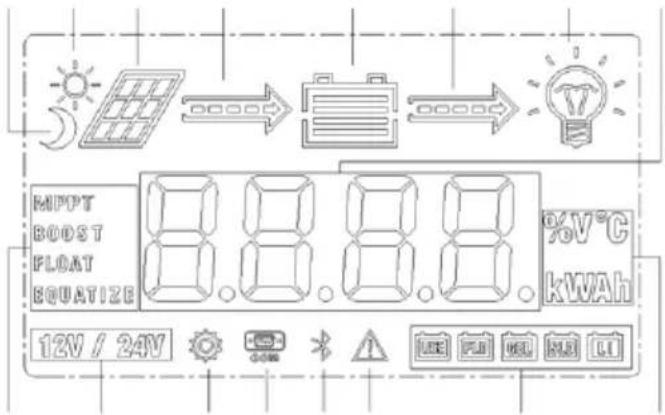

4. ÖVERSIKT OCH LCD-DISPLAY

1. Utgående ström (TX)
2. Ingående ström (RX)
3. Jordning av strömförsörjning/Signaljordning
4. Jordning av strömförsörjning/Signaljordning
5. Strömförsörjning positiv
6. Strömförsörjning positiv
7. Batteri +

8. Batteri -

9. Laddning +

10. Laddnig -

11. Temperaturavläsning

12. RS232 kommunikation

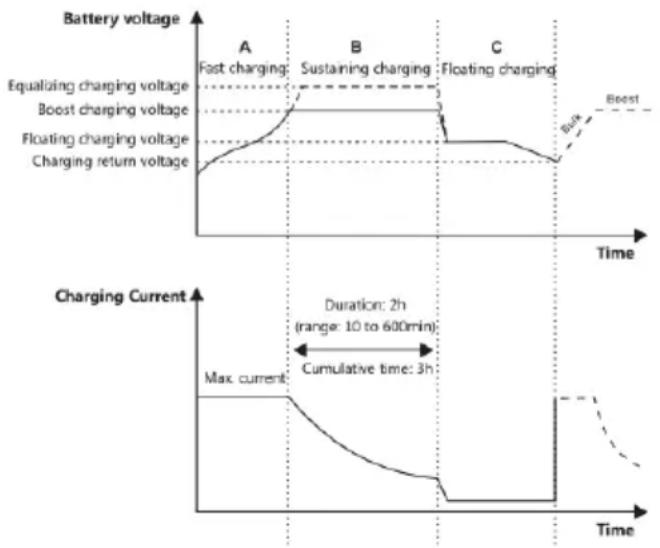

5. LADDNINGSSTADIER

Laddningsläget MPPT kan inte användas ensamt utan måste användas i kombination med boost-laddning, fl ytande laddning, utjämnande laddning etc. för att slutföra laddningen av batteriet. En komplett laddningsprocess inkluderar: snabbladdning, kontinuerlig laddning och fl ytande laddning. Laddningskurvan är som visas nedan:

I snabbladdningsstadiet, innan batteriet har nätt förinställt värde för spänning, kommer regulatorn att utföra MPPT-laddning på batteriet med maximal solenergi. När batterispänningen när det förinställda värdet startar laddning med konstant spänning.

B Upprätthållande laddning

När batterispänningen när det förinställda värdet, växlar styrenheten till laddning med konstant spänning. I denna process kommer ingen MPPT-laddning att utföras, och under tiden kommer laddningsströmmen också att minska gradvis. Upprätthållande laddning består av två delsteg, utjämningsladdning och boost-laddning, dessa två delsteg utförs inte på ett upprepat sätt, utan istället aktiveras utjämnande laddning en gång var 30:e dag.

Boost-laddning

Som standardinställning varar boost-laddningen i två timmar, men användaren kan justera inställningarna och boostspänningspunkt efter faktiska behov. När boost-laddningen när det inställda värdet byter systemet till fl ytande laddning.

C Utjämningsladdning

utjämningsladdning som kan röra om elektrolyten, balansera batterispänningen och avsluta den elektrokemiska reaktionen. Utjämningsladdningen höjer batterispänningen till en nivå som är högre än standardmatningsspänningen och förgasar batteriets elektrolyt. Om styrenheten sedan styr batteriet till utjämningsladdning är laddningstiden 120 minuter (standard). För att undvika för mycket gasutveckling eller överhettning av batteriet, upprepas inte utjämningsladdning och boost-laddning under en komplett laddcykel.

OBS! 1. Om systemet på grund av installationsmiljön eller arbetsbelastningen inte kan stabilisera batterispänningen på en konstant nivå, kommer styrenheten att starta en tidsprocess och tre timmar efter att batterispänningen när det förinställda värdet, växlar systemet automatiskt till utjämningsladdning.

1. Om ingen kalibrering har gjorts på styrenhetens klocka, utför regulatorn utjämningsladdning regelbundet enligt dess interna klocka.

Flytande laddning

När upprätthållande laddning är på väg att avslutas kommer styrenheten att växla till fl ytande laddning där regulatorn sänker batterispänningen genom att minska laddströmmen och bibehålla batterispänningen vid det inställda värdet för fl ytande laddning. Under fl ytande laddning utförs mycket lätt laddning för att batteriet ska behålla laddningen. I detta stadie kan systemet utnyttja nästan all solenergi. Om belastningen använder mer energi än solpanelen kan ge, kommer inte styrenheten att kunna behålla batterispänningen på inställt värde för fl ytande laddning. När batterispänningen sjunker till det inställda värdet för boost-laddning kommer systemet att lämna fl ytande laddning och gå in i snabbladdning.

6. INSTALLATION

• Var mycket försiktig när du installerar batteriet. För öppna blysyrabatterier, använd ett par skyddsglasögon under installationen, och i händelse av kontakt med batterisyra, spola omedelbart med vatten.
• För att förhindra att batteriet kortsluts får inga metallföremål placeras nära batteriet.
• Gas kan genereras under batteriladdning, se till att den omgivande miljön är väl ventilerad.
• Håll batteriet borta från gnistor, eftersom batteriet kan producera brandfarlig gas.
• När du installerar batteriet utomhus, vidta till-räckliga åtgärder för att hålla batteriet borta från direkt solljus och vatten som kan tränga in.
• Lösa anslutningar eller rostangripen tråd kan orsaka överdriven värmeproduktion som kan smälta trådens isolerskikt och bränna omgivande material och till och med orsaka brand, se därför till att alla anslutningar är ordentligt åtdragna.
  Var försiktig om du behöver fl ytta batteriet så att

anslutningarna inte lossnar.

• När du ansluter systemet kan utgångsterminalens spänning överskrida den övre gränsen för människors säkerhet. Om du behöver göra det måste du använda isolerade verktyg och hålla händerna torra.
• Kabelanslutningarna på regulatorn kan anslutas till ett enda batteri eller till ett batteripaket. Följande beskrivningar i denna handbok gäller för system som använder antingen ett enda batteri eller ett batteripaket.
• Följ säkerhetsanvisningarna från batteritillverka- ren.
• När du väljer anslutningskablar till systemet, följ kriteriet att strömtätheten inte är större än 4 A/mm².
• Anslut regulatorn jordanslutning till marken.

Kopplingsspecifi kationer

Elektriska ledningar och installationer måste ske i överensstämmelse med nationella och lokala lagar och föreskrifter. Kabelspecifi kationerna för batteriet och lasterna måste väljas enligt märkströmmar, se följande tabell för kabelspecifi kationer:

Modell Max ladd-ström	Max urladd-nings-ström	Batteri-kabel ∅ (mm2)	Ladd-kabel ∅ (mm2)
ML 2420 20 A 20 A 5	5

Installation och ledningar

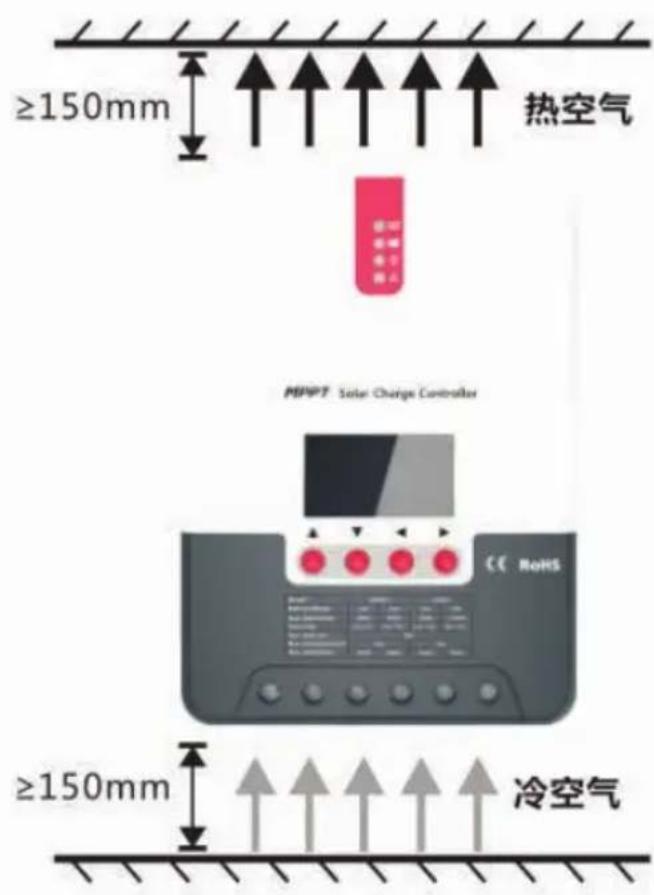

Installation och värmeavledning

Steg 1: Välj installationsplats

Installera inte regulatorn på en plats där den utsätts för direkt solljus, hög temperatur eller vatten, och se till att den omgivande miljön är väl ventilerad.

Steg 2: Placera först installationsschablonen på rätt plats, använd en märkpenna för att markera monteringspunkterna, borra sedan fyra monteringshål vid de markerade punkterna.

Steg 3: Fixera styrenheten

Placera regulatorns fästhål ovanpå skruvhålen, sätt i skruvarna och skruva fast regulatorn.

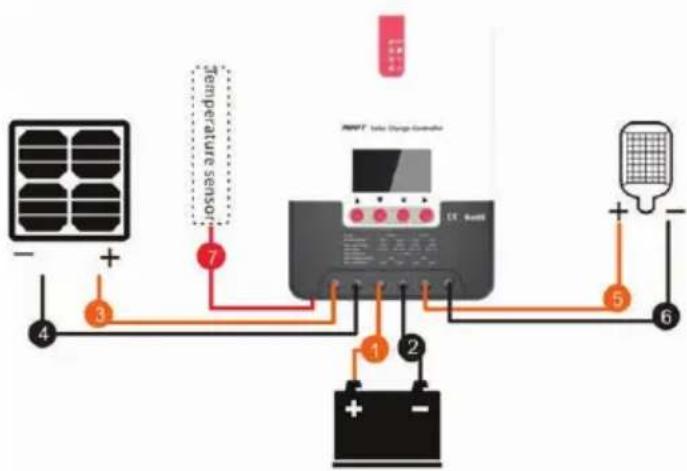

Ta först bort de två skruvarna på styrenheten och börja sedan ledningsdragningen. För att garantera installationens säkerhet rekommenderar vi följande kopplingsschema. Du kan dock välja att inte följa denna rekommendation och det kommer inte att skada regulatorn.

1. Anslut temperaturgivare
2. Anslut kommunikationskabel
3. Anslut strömkabel
4. Strömmen är på

När du har anslutit alla kablar på ett stabilt och säkert sätt, kontrollera igen att ledningsdragningen är korrekt och att de positiva och negativa polerna inte är omvända. Efter att ha bekräftat att inga fel fi nns, koppla in batteriets säkring eller brytare, och kontrollera att LED-indikatorerna tänds och att LCD-

skärmen visar information. Om LCD-skärmen inte visar information, koppla från säkringen eller brytaren omedelbart och kontrollera om alla anslutningar är korrekt utförda.

Om batteriet fungerar normalt, anslut solpanelen. Om solljuset är tillräckligt intensivt tänds eller blinkar styrenhetens laddningsindikator och börjar ladda batteriet.

OBS! Batteriets säkring eller brytare ska installeras så nära batteriets sida som möjligt. Installationsavständet bör inte vara mer än 150 mm.

Om ingen fjärrtemperaturgivare är ansluten till regulatorn kommer batteriets temperaturvärde att ligga på 25 °C.

Om en inverter används i systemet ska du ansluta inverter direkt till batteriet och inte ansluta den till styrenhetens laddningsanslutningar.

7. ANVÄNDNING OCH DISPLAY

LED-Indikatorer

	1. PV matris indikator	Anger styrenhetens nuvarande laddningsläge.
	2. Batteriindikator	Anger batteriets laddningsläge.
	3. Laddningsindikator	Indikerar lastläge på/av.
	4. Felindikator Indikerar om styrenheten fungerar normalt.

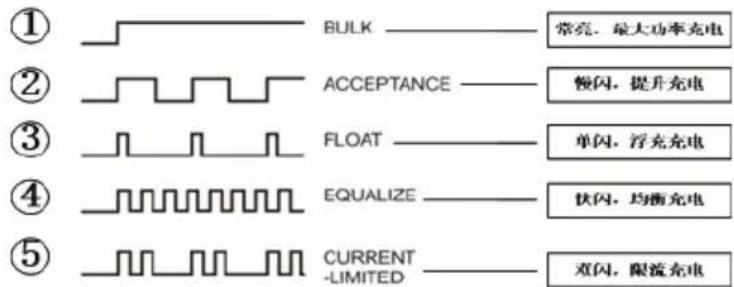

PV matris indikator CHARGE STATUS

1. Konstant på, laddar med max ström
2. Blinkar långsamt, boost-laddning
3. En blinkning, fl ytande laddning
4. Snabbt blinkande, utjämningsladdning
5. Dubbla blinkningar, begränsad laddning

Nr. Indikatorsta-	tus	Laddnings-stadie
1 Konstant på M	PPT-laddning
2 Blinkar lång-	samt	Boost- ladd- ning
3 En blinkning Flytande ladd-		ning
4 Snabbt blin-	kande	Utjämnings- laddning
5 Dubbla blink-	ningar	Begränsad laddning
6 Av Ingen laddning

Batteriindikator

Indikatorstatus Batteristadie
Konstant på Normal batterispänning
Blinkar långsamt Batteriet	är urladdat
Snabbt blinkande Hög batterispänning

Laddningsindikator

Indikatorstatus Laddningsstadie
Av Lasten av
Snabbt blinkande Överladning/kortslutning
Konstant på Lasten fungerar normalt

Felindikator

Indikatorstatus Felindikering
Av Systemet fungerar	normalt
Konstant på Systemet fungerar inte

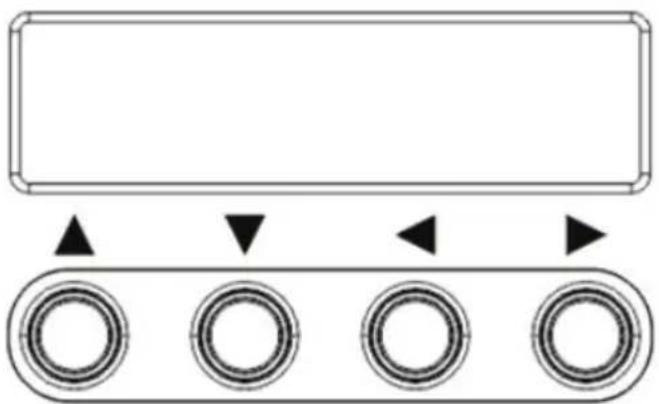

1. VIKTIGA FUNKTIONER

Upp bläddra upp; öka värde
Ner bläddra ner; minska	värde

Tillbaks Gå tillbaks till föregå-ende meny (lämna utan att spara)

Ställ in Till undermeny: ställ in/sparaSlå av/på lasten (i manu-ellt läge)

Start och huvudmeny i display

Natt, Dag, Solpanel, Laddning, Batteri, Urladdning, Last, Sifferdisplay (värde), Laddningsstadie, System-spänning, Ställer in, Serieport, Bluetooth, Felindikering, Batterityp, Enhet

Start

Under start blinkar först de fyra indikatorerna och efter självinspektion startar LCD-skärmen och visar batteriets spänningsnivå som antingen är en fast spänning som är inställd av användaren eller en automatiskt upptäckt spänning.

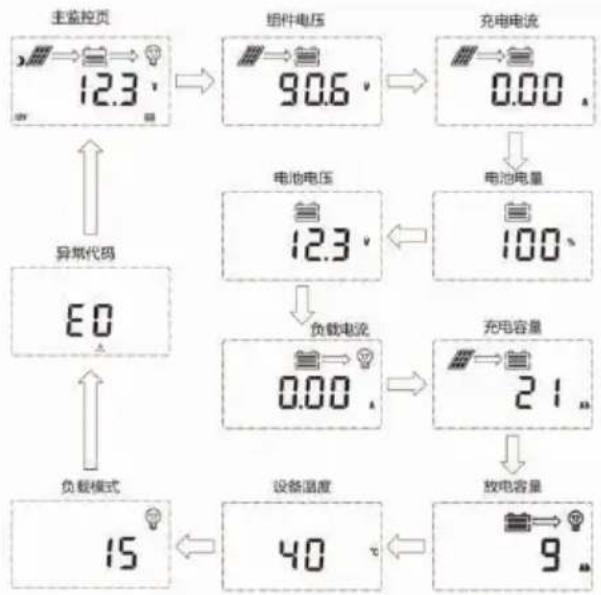

Huvudmeny

Huvudsida, Komponentspänning, Laddspänning, Felkod, Batterispänning, Batterikapacitet, Laddström, Laddkapacitet, Laddläge, Regulators temperatur, Urladdningskapacitet

Beskrivning av laddlägen

Denna regulator har fem laddlägen som beskrivs nedan.

Nr. Läge	Förklaring
0 Enkel	ljusstyrning (natt på och dagtid av)	När det inte fi nns något sol- ljus är solpanelens spänning lägre än ljusstyrningsspänningen, efter en tidsfördröjning kommer styrenheten att slå på lasten; när solljuset dyker upp kommer solpane-lens spänning att bli högre än ljusstyrningsspänningen och efter en tidsfördröjning kom- mer styrenheten att stänga av lasten.
1–14 Ljuskon-troll + tidskon-troll 1–14 timmar		När det inte fi nns något sol- ljus är solpanelens spänning lägre än ljusstyrningesspänningen och efter en tidsför-dröjning kommer styrenheten att sätta på lasten. Lasten stängs av efter en förinställd tidsperiod.
15 Manuellt läge		I detta läge kan användaren slå på eller av lasten med knapparna, oavsett om det är dag eller natt. Detta läge är utformat för vissa speciella laster och används också i felsökningen.

16 Felsök-ningsläge	Används för felsökning. Med ljussignaler stängs lasten av, utan ljussignaler är lasten på-slagen. Detta läge möjliggör snabb kontroll av att syste-minstallationen är korrekt.
17 Normalt på läge	Den genererade lasten fort-sätter att matas ut och detta läge är lämpligt för laster som behöver strömförsörjning dygnet runt.

Justering av laddlägen

Användare kan justera laddläget efter behov på egen hand, standardläget är felsökningsläge (se "Beskrivning av lastlägen"). Så här justerar du lastlägena:

1. Laddläge.
2. Tryck och hall inne SET.
3. Tryck på Up eller Ner för att välja läge.
4. Tryck och hall inne SET för att spara och lämna menyn.
5. Tryck på Tillbaks för att lämna utan att spara.

OBS! Manuell justering är möjligt endast när lastläget är i manuellt läge (15). Tryck på Set-knappen för att slå på/av lasten oavsett var du befi nner dig i menyn.

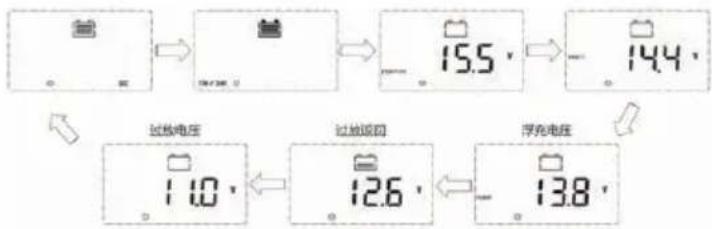

Inställning av parametrar

I alla menyer utom i laddlägena, tryck och håll ner Set-knappen för att komma till inställning av parame-trar.

Batterityp, Systemspänning, Uttjämningsspänning, Boost-spänning, Överladdspänning, Överladdspänning-retur, Flytande laddspänning

När du har kommit till inställningsmenyn, tryck på Set-tangenten för att välja mellan de olika parame-trarna och tryck på Upp eller Ned-knappen för att öka eller minska parametervärdet i menyn. Tryck sedan på Retur-tangenten för att avsluta (utan att spara parameterinställning), eller håll ned Set-knappen för att spara inställningen och avsluta.

OBS! Efter inställning av systemets spänning måste strömförsörjningen stängas av och sedan sättas på igen, annars kan systemet arbeta med en onormal systemspänning.

Parameterinställningar

Styrenheten gör det möjligt för användaren att anpassa parametrarna enligt de faktiska förhållandena, men parameterinställningen måste göras under ledning av en professionell person, annars kan felaktiga parameterinställningar göra att systemet inte fungerar normalt. Se tabellen för rekommende-rade parametrar.

Nr. Dis-	playen visar	Bekriv-ning	Para-meter-intervall	Förin-ställda värden
1 TYPE	OF BAT	Batteri-typ	Använ-dare/över-sväm-mad/förseg-lad/gel	Sealed
2 VOLT	OF SYS	System-spän-ning	12/24 V AUTO
3 EQUA-	LIZ CHG	Spän-ning, utjäm-nings-ladd-ning	9–17 V 14,6 V
4 BOOST	CHG	Spän-ning, Boost-ladd-ning	9–17 V 14,4 V
5 FLOAT	CHG	Spän-ning, Flytan-de ladd-ning	9–17 V 13,8 V
6 LOW	VOL RECT	Åter-ladd-nings-spän-ning för över-ladd-ning	9–17 V 12,6 V

7 LOW

VOL DISC

Över-ladd-nings-spän-ning

9–17 V 11 V

9. SKYDDSFUNKTIONER

Begränsning av ingångseffekt

När solpanelens effekt överstiger den nominella effekten, kommer styrenheten att begränsa solpanelens effekt under den nominella effekten för att förhindra att alltför stora strömmar skadar regulatorn och går in i begränsad laddning.

Omvänt anslutningsskydd för batteriet

Om batteriet är omvänt anslutet fungerar inte systemet helt enkelt för att skydda regultaorn från att brännas.

Skydd mot högspänning

Om spänningen på ingångssidan för solcellsmatrisen är för hög kommer regulatorn automatiskt att stänga av solcellssignalen.

Kortslutningsskydd

Om ingångssidan blir kortsluten, kommer styrenheten att stoppa laddningen, och när kortslutningen är åtgärdad återupptas laddningen automatiskt.

Skydd mot omvänd anslutning

Vid omvänd ansluten kommer inte styrenheten att gå sönder och när anslutningsproblemet är löst återupp-tas normal drift.

Skydd mot för höga laster

När lasteffekten överstiger det nominella värdet kommer belastningen att fördröjas.

Kortslutningsskydd för last

När lasten är kortsluten kan regulatorn implementera skyddet snabbt och i rätt tid och kommer att försöka slå på lasten igen efter en tidsfördröjning. Detta skydd kan utföras upp till fem gånger om dagen. Användaren kan också manuellt åtgärda kortslutningsproblemet när de upptäcker att lasten har kortsluts via felkoderna på displayen.

Omvänt laddningsskydd på natten

Denna skyddsfunktion förhindrar att batteriet laddas ur av solpanelen på natten.

TVS-ljusskydd

Skyddar mot starkt ljus

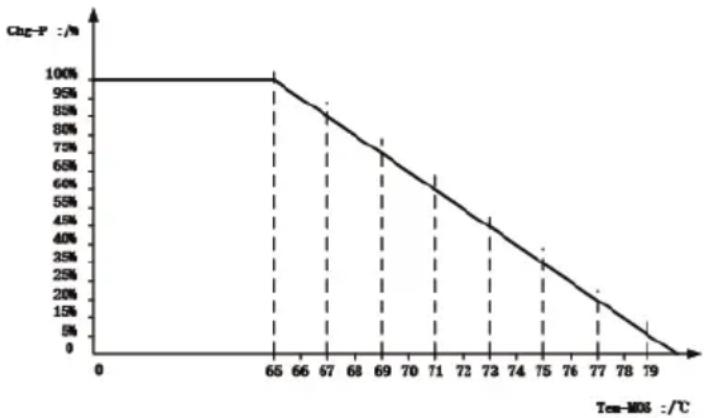

Skydd mot för hög temperatur

När regulatorns temperatur överstiger det inställda värdet minskar laddeffekten eller så stoppas laddningen. Se följande diagram:

Systemunderhåll

För bibehålla regulatorns prestanda på optimal nivå rekommenderar vi att följande punkter kontrolleras två gånger om året.

Se till att luftfl ödet runt regulatorn inte är blockerat och rensa bort smuts eller skräp på kylaren.

Kontrollera att kablarna är hela och att isoleringen runt kablarna är hel och inte uttorkad, sprucken eller sönderskavd. Reparera eller byt ut skadade kablar. Kontrollera att systemindikatorer fungerar i enlighet med funktionerna. Observera eventuella fel eller visade fel och vidta korrigerande åtgärder vid behov. Kontrollera alla ledningsplintar för tecken på korrosion, isolerskador, överhettning, förbränning/missfärgning och dra åt anslutningsskruvarna ordentligt. Kontrollera om det fi nns smuts, insekter eller korrosion och rengör vid behov.

Om åskledaren är skadad, byt ut den mot en ny i rätt tid för att förhindra att regulatorn och andra enheter skadas av blixtnedslag.

1. FELKODSLISTA

Nr. Felkod på display		Förklaring	LED-indikation
1 E0 Inget fel	Fel	Indikator av
2 E1	Batte-	riöverladdning	Batteriindikatorn blinkar långsamtFelindikatorn lyser med fast sken
3 E2 För	hög	spänning i systemet	Batteriindikatorn blinkar snabbtFelindikatorn lyser med fast sken

4 E3 För låg		batteri-spänning	Felindikatorn lyser med fast sken
5 E4 Kortslut-		ning	Laddindikatorn blinkar snabbt Felindikatorn lyser med fast sken
6 E5 Överbe-		lastning	Laddindikatorn blinkar snabbt Felindikatorn lyser med fast sken
7 E6 För hög		temperatur inuti regu-latorn	Felindikatorn lyser med fast sken
9 E8 Överladd-		ning	Felindikatorn lyser med fast sken
11 E10 Överbe-		lastning	Felindikatorn lyser med fast sken
12 E13 Ömvänd		anslutning	Felindikatorn lyser med fast sken

11. PARAMETRAR FÖR OLIKA BATTERITYPER

Rekommenderad volt för olika batterityper

	Kapslat bly-syra-batteri	Gel bly-syra-batteri	Öppet bly-syra-batteri	Användare (ma-nuell inställ-ning)
Övre spän-nings-gräns	16.0 V 16.0	0 V 16.0 V 9	-17 V
Utjäm-nings-spän-ning	14.6 V 14	8 V 9–17 V
Boost-spän-ning	14.4 V 14	2 V 14.6 V	9–17 V
Fly-tande ladd-nings-spän-ning	13.8 V 13.8	V 13.8 V 9	-17 V
Boost retur-spän-ning	13.2 V 13.2	V 13.2 V 9	-17 V
Undre retur-spän-nings-gräns	12.6 V 12	6 V 12.6 V	9–17 V
Varning för låg retur-spän-ning	12.2 V 12.2	V 12.2 V 9	-17 V
Varning för låg spän-ning	12.0 V 12.0	V 12.0 V 9	-17 V
Av-stäng-nings-gräns vid för låg spän-ning	11.1 V 11.1	V 11.1 V 9	-17 V
Gräns för urladd-ning	10.6 V 10	6 V 10.6 V	9–17 V
Fördröj-ning vid överur-ladd-ning	5 sek 5 sek	5 sek 1–30		sek
Utjäm-nings-ladd-ning, varak-tighet	120 min	120 min	0–600	min

Utjäm-nings-ladd-ning, intervall	30 da-gar	0 dagar 30	da-gar	0–250 D (0 bety-der att utjäm-nings-ladd-ning är inakti-verad)
Boost-ladd-ning, varak-tighet	120 min 1	20 min 120	min 10–600	min

När du väljer manuell inställning (User) ska batteritypen anpassas själv, och i detta fall överensstämmer standardspänningsparametrarna med de för det förseglade blybatteriet. Följande regel måste följas vid ändring av parametrar för batteriladdning och urladdning:

• Överspänningsgränsspänning > Laddningsgränsspänning ≥ Utjämningsspänning ≥ Boostspänning ≥ Flytande laddningsspänning > Boost returspänning.
• Överspänning avstängningsspänning >Överspänning avstängning returspänning.
• Returspänning för lågspänningsavstängning > Avstängningsspänning för lågspänning ≥ Urladdningsspänning.
• Varningsspänning för lågspänningsretur > Varningsspänning för underspänning ≥ Urladdningsspänning.
• Boost returspänning > Returspänning för lågspänningsgräns.

12. EFFEKTIVITETSKURVOR (OMVANDLING)

Effektivitetskurva 12 V

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).

MPPT-REGULATOR

INNHOLD
