BRUKSANVISNING 45-8420 Biltema

• Läs alltid manualen före användning och spara den för framtida bruk.
• Kontrollera att produktens spänning överensstämmer med eluttaget.
• Anslut aldrig poolpumpen med blöta händer eller när du eller någon annan befinner sig i vattnet.
• Poolpumpen ska anslutas till ett jordat uttag.
• Pumpen måste anslutas till jordfelsbrytare.
• Kontrollera att elkabeln är hel. Spänningskabeln kan ej bytas. Skulle den bli skadad måste hela pumpen kasseras.
• Undvik att använda förlängningskablel.
• Dra kabeln så att den inte riskerar att skadas av till exempel en gräsklippare.
• Gräv inte ner kabeln i marken.
• Säkerställ före varje användning att alla klämmor är fastspända och att alla slangar är ordentligt kopplade.
• Använd inte poolpumpen för att dammsuga poolen.
• Poolpumpen är konstruerad för säsongspooler (ovanmarkspooler). Använd inte poolpumpen till en permanent pool.
• Pumpen får inte köras då det finns människor i poolen.
• Denna produkt kan användas av barn från 8 år och uppåt, samt av personer med nedsatt fysisk eller mental förmåga eller brist på erfarenhet eller kunnande, om de övervakas eller har fått instruktioner angående användningen av produkten på ett säkert sätt och förstår de involverade riskerna. Barn skall inte leka med produkten. Rengöring och underhåll får inte utföras av barn utan tillsyn.

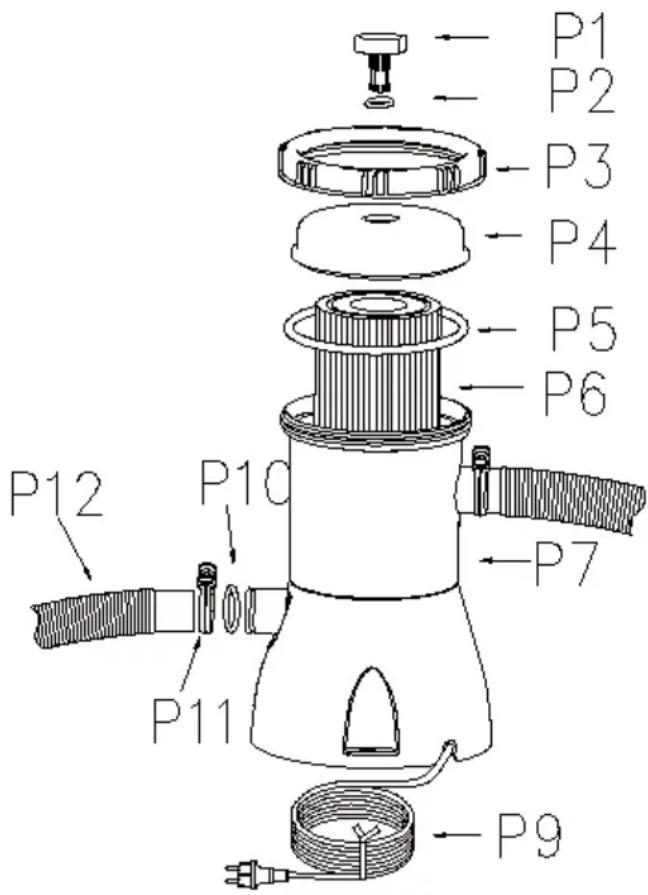

DELAR

POSITION BESKRIVNING ANTAL
P1 Luftventilkåpa 1
P2 O-ring, luftventil 1
P3 Hållare till filterhuskåpa 1
P4 Filterhuskåpa 1
P5 Gummipackning, filterhus 1
P6 Filter 1
P7 Filterhus 1
P9 Nätsladd 1
P10	O-ring	2
P11	Slangklämma av plast	4
P12	Anslutningsslang	2
P13	Lock 2
P14	Sil	2

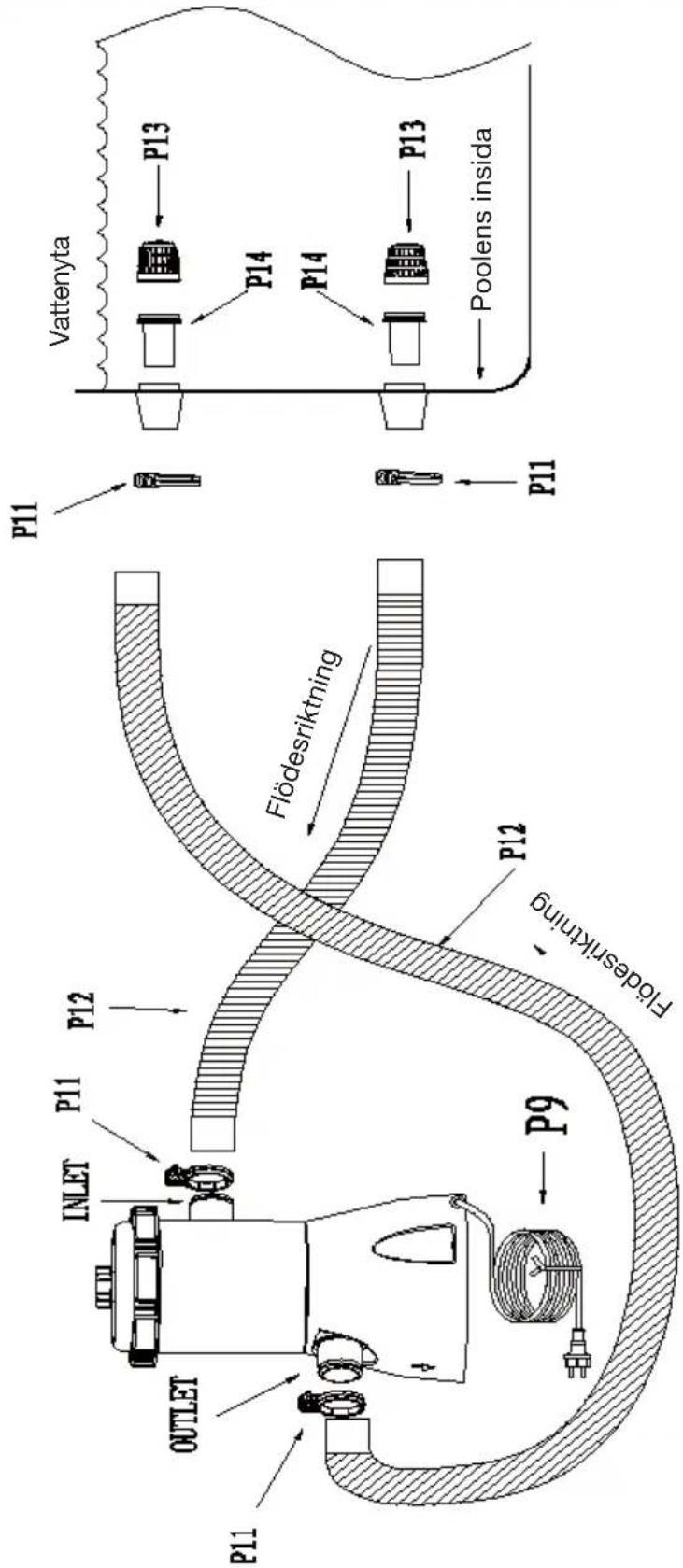

INSTALLATIONSANVISNINGAR

1. Montera poolen, fyll den enligt anvisningarna i handboken för poolen. Montera och installera poolpumpen enligt följande.
2. För bäst prestanda ska poolpumpen placeras minst 20 cm lägre än högsta vattennivån i poolen.
3. Montera poolpumpen på ett stabilt och jämnt underlag.
4. Anslut slangens (P12) ena ände till pumpens in-lopp (den övre porten) med en slangklämma (P11).
5. Dra åt slangklämman ordentligt med en skruvmej- sel.
6. Anslut slangens (P12) andra ände till den nedre, utstickande slanganslutningen (utloppet) i poolväggen. Använd en slangklämma (P11).
7. Skruva åt slangklämman ordentligt med hjälp av en skruvmejsel. Var försiktig så att inte poolen skadas av skruvmejseln.
8. Upprepa punkt 4 – 7 men i den nedre porten, utloppsporten.
9. Öppna genomföringarna och ta av locken på poolens insida. Sätt en sil i vardera genomföringen.
10. Vänta tills poolpumpen fyllts med vatten. Kör aldrig pumpen utan vatten.
11. Vrid försiktigt luftventilkåpan (P1) moturs 1–2 varv.
12. Anslut nätsladden (P9) till jordat nätuttag med jordfelsbrytare. Kontakta, om så behövs, behörig elektriker för att kontrollera och/eller installera jordfelsbrytare.

ANVÄNDNING

1. Poolpumpen fungerar bäst när den är placerad minst 20 cm under den högsta vattennivån. Om en luftblåsa uppstår kan du släppa ut luft med ventilen som finns på poolpumpens ovandel. Vrid vredet försiktigt moturs och stäng omgående när en liten mängd vatten flyter ut.

OBS! Kör aldrig poolpumpen torr. Detta kan skada förseglingar och resultera i läckor och översvämning.

1. Kontrollera före varje användning att alla slang-klämmor är spända.

2. Kontrollera före varje användning att bägge pluggarlocken på poolens insida är öppna och att silar blivit installerade.

3. Poolpumpen ska stå vertikalt.

4. Poolpumpen ska stå på en jämn och stabil yta.

5. Anslut poolpumpen till elnätet. Använd aldrig blöta händer. Ingen får befinna sig i polen när pumpen startas. Risk för elstöt.

6. För bäst resultat och för att förlänga poolpumpens livslängd bör poolpumpen användas 4–6 timmar per dag. (Kom ihåg att inte köra poolpumpen när någon badar.) Används poolpumpen för ofta eller för länge kan motorn överhettas.

UNDERHÅLL

1. Koppla alltid ur poolpumpen från elnätet innan någon form av underhåll och rengöring utförs på poolpumpen.
2. Poolpumpen kräver inget mekaniskt underhåll (Försök inte demontera motorn).
3. Vid behov, rengör utsidan på pumpen med ett milt rengöringsmedel och vatten. Skölj med en vattenslang.
4. Använd inga lösningsmedel för att rengöra filterkassetten, eftersom sådana kan skada plastkomponenter i poolpumpen.
5. Poolpumpen kräver ingen smörjning.

BYTA FILTER

1. Lossa hållaren (P3) och lyft av filterhuskåpa (P4) och gummipackning (P5).
2. Lyft ur filtret P6 och byt till nytt.
3. Sätt tillbaka i motsatt ordning.

RENGÖRING OCH BYTE

1. Filterkassetten i poolpumpen bör bytas ungefär en gång var tredje vecka, beroende på hur mycket poolen används och hur ofta pumpen körs.
2. Rengör filtret med jämna mellanrum för att öka effektiviteten och förlänga kassettens livslängd.
3. Dra ur nätsladden innan filterkassetten rengör. Risk för elstöt!
4. Ta bort silarna på insidan av poolen och stäng locken.
5. Vrid försiktigt luftventilkåpan (P1) moturs för att avlasta tryckt inuti.
6. Lossa filterpumpens filterhuskåpa (P4) genom att vrida den moturs.
7. Avlägsna filterhuspackningen av gummi (P5).
8. Ta ut filterinsatsen (P6).
9. Rengör filterinsatsen med en kraftig stråle från trädgårdsslangen.
10. Om det inte går att spola ren filterinsatsen är det dags att byta den.
11. Sätt tillbaka den rengjorda eller nya filterinsatsen i filterhuset och montera filterpumpen enligt anvisningarna.

FELSÖKNING

Pumpen går inte

• Kontrollera att nätsladden är korrekt isatt i nätuttag och att jordfelsbrytare finns.
• Kontrollera att jordfelsbrytaren fungerar korrekt.
• Kontrollera alla säkringar och att inga brytare löst ut.
• Kontrollera om motorn är varm – den stoppas till följd av överhettning.

Motorn går men pumpar lite eller inget vatten

• Kontrollera om in- och utventilerna är blockerad på poolväggens insida.
• Dra åt slangklämmorna.
• Kontrollera att alla slangar är hela.
• Rengör eller byt filterinsatsen.

Pumpen suger luft

• Kontrollera att anslutningarna inte läcker.
• Rengör eller byt filterinsatsen.

Poolen blir inte ren

• Kontrollera pH-värde och klorhalt i poolvattnet. Följ anvisningarna från din pooltillbehörsåterförsäljare.
• Rengör eller byt filterinsatsen.
• Kontrollera att insatsen är fri från hål. Byt ut den vid fel.
• Prova att köra poolpumpen längre tid varje dag.
• Avlägsna skräp om det samlats i silarna eller i genomföringarna i poolväggen.

EL-AVFALL

Förbrukade elektriska och elektroniska produkter, däribland alla typer av batterier, ska lämnas till avsett insamlingsställe för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC).
