BRUKSANVISNING 25-5080 Biltema

Läs manualen före installation och användning.

A. PRODUKTEGENSKAPER SOLPANEL

Monokristallin solcell med inbyggd PWM regulator. Komplett system för portabel användning. Perfekt för husbil, husvagn, båt eller bil där man har större strömbehov. USB-ingång för laddning av t.ex. mobil-telefon.

• Med handtag, lätt att bära som en väska.
- Anderson-kontakter med plastklädda klämmor gör produkten lättanvänd, pålitlig och säker.
- Styrenheten skyddar batteriet mot överladdning och urladdning.
- Solpanelen har högeffektiva monokristallina A-celler, med hög omvandlingseffektivitet och lång livslängd.
- Med justerbara ben för stabil placering och för att anpassa panelens vinkel mot solen. Optimal vinkel är när solpanelen står vinkelrätt mot solens infallsvinkel.

TEKNISKA DATA

Typ av solcell: ....Monokristallina celler

Effekt: 100 W

Spänning: .....12/24 V, automatisk avkänning

Max Spänning: .....18,7 V

Max Strömstyrka: .....5,35 A

USB-utgång: .....5 V/1 A

Mått hopfälld: 610 x 510 x 70 mm

Mått utfälld: 1025 x 610 x 35 mm

INSTRUKTIONER FÖR ANVÄNDNING

1. Välj en lämplig plats, öppna lådan och fäll ut panelen. Stödbenen sitter på varsin sida, lossa först låsmuttrarna, och fäll sedan ut benen. När du har ställ in e bra vinkel mot solen låser du muttrarna så att solpanelen står stadigt.

2. För att få ut maximal effekt ska panelens yta vara vinkelrät mot solen. Justera stödbenen om det behövs.

3. Inkoppling. Innan du kopplar på batteriet kan det vara bra att täcka över panelen eller lägga den ner så att du inte har ström i kretsen vid inkoppling. Börja med att koppla sladden till regulatorn, det två gråa Anderson-kontakterna sätts ihop. Den andra änden av kabeln

med klämmor kopplas till batteriets plus- och minus-pol. OBS! Tänk på polariteten så att det blir rätt, rött är + och svart är -.

1. Så fort batteriet är inkopplat och solpanelen är rest mot solen så börjar systemet att generera ström.

B. PRODUKTEGENSKAPER REGULATOR

Smart universal-solladdare och effektstyrenhet med användarvänlig fast LCD-display. Olika kontrollparametrar kan ställas in flexibelt för att uppfylla dina tillämpningskrav.

FUNKTIONER

• Högupplöst LCD-display med ett tydligt grafikgränssnitt.
• Automatisk identifiering av spänningsnivån.
• Automatisk temperaturkompensering.
  • Ställbart laddningsläge.
• Automatisk frånkoppling vid låg batterispänning (LVD).
• Skydd mot överbelastning med flatstiftssäkring 20 A.
  • Intelligent PWM-laddning.
• Justerbara kontrollparametrar för laddning respektive urladdning.
• Skydd mot omkastning av batteripolerna/urladdning.
• Skydd mot felvända poler på batteriet.

Visning och inställning av absorbspänningen

Bilden till höger visar absorbladdningsvärdet. När batteriet när absorbspänningen upprätthåller styrenheten spänningsvärdena med hjälp av PWM-laddningsläget för att förhindra överladdning.

Lång knapptryckning i mer än 3 sekunder – siffrorna börjar blinka för att slutföra inställningen av absorbspänningsvärdena, använd knappen för att ställa in parametern, avsluta parametergränssnittet med ett långt tryck på knappen (siffrorna slutar blinka) styrenheten upprätthåller absorbspänningsvärdet.

Visning och inställning av den flytande spänningen.

Bilden till höger visar underhållsladdningsspänningen. När batteriet när den flytande spänningen upprätthåller styrenheten

spänningsvärdena med hjälp av PWM-laddningsläget för att förhindra överladdning.

Lång knapptryckning i mer än 3 sekunder – siffrorna börjar blinka för att slutföra inställningen av spänningsvärdena för underhållsladdningen, använd knappen och för att ställa in parametern, avsluta parametergränssnittet med ett långt tryck på knappen igen (siffrorna slutar blinka) styrenheten upprätthåller underhållsspänningsvärdet.

Visning och inställning av underspännningsskyddet

Bilden till höger visar värdet för underspänningsskyddet. Last-kretsen stängs av av styrenheten när batterispänningen är lägre än detta värde, detta för att förhindra att batteriet laddas ur för mycket.

Lång knapptryckning i mer än 3 sekunder – siff-rorna börjar blinka, för att öppna inställningsgränssnittet för underspännningsskyddet, för att använda knappen och för att justera parametern trycker du på knappen igen och håller in den länge (siff-rorna slutar blinka) för att lämna parametergränssnittet efter avslutad inställning, styrenheten återställer inställningsvärdet.

ANVÄNDNING

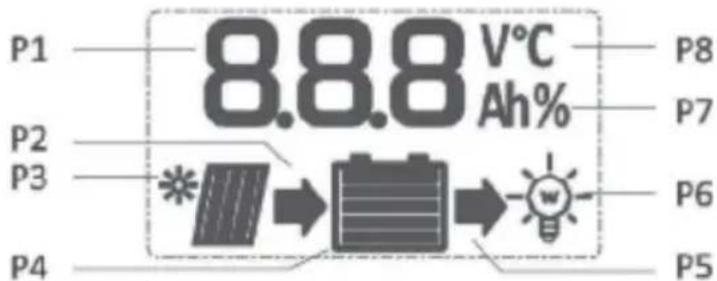

Beskrivning av de grafiska symbolerna på LCD-displayen.

• P1: Digitala parametrar. De här siffrorna visar volymen hos olika parametrar.
• P2: Laddningsindikering. Denna symbol visar att batteriet laddas av solpanelen; om symbolen inte visas betyder att solpanelen inte kan ladda på grund av för låg spänning. Om symbolen flimrar betyder det att batteriet är fulladdat och har gått över till underhållsladdning.
• P3: Indikering för solpanel. Denna symbol indikerar att anslutningen för solpanelen detekteras av styrenheten; om symbolen inte visas betyder det att anslutningen av solpanelen inte har detekterats eller att solen inte skiner på solpanelen.
• P4: Batterikapacitet. Indikering med 5 staplar som visar batterikapaciteten.
  • P5: Urladdningsindikering. Om lampan till

denna indikator lyser, betyder det att styrenheten är i effektmatningsläge. Om lampan till denna indikator är släckt, betyder det att styrenheten inte är i effektmatningsläge. Om indikatorn flimrar, betyder att det finns skador på de inbyggda styrenheterna.

• P6: Belastningsindikering. Om lampan till denna indikator lyser, betyder det att styrenheten är i effektmatningsläge. Om lampan till denna indikator är släckt, betyder det att styrenheten inte är i effektmatningsläge. Om indikatorn flimrar, betyder att det finns skador på grund av belastningen eller en överbelastning.
• P7: Ett stativ för strömenheten; h står för timme, % står för SOC. För denna styrenhet används endast h.
• P8: V står för spänningsenheten; °C står för omgivningstemperatur.

Visning och inställning av återhämtning efter underspänning

Bilden till höger visar värdet för återhämtad spänning. Efter att styrenheten har återhämtat sig så snart batterispänningen när en punkt som är högre än under-

spänningsvärdet. Tryck på och håll in knappen i mer än 3 sekunder – siffrorna börjar blinka för återställning av gränssnittet efter återhämtning till följd av underspänning och aktivering av knappen och för att justera parametern trycker du på knappen igen och håller in den länge (siffrorna slutar blinka) för att lämna parametergränssnittet efter avslutad inställning, styrenheten återställer inställningsvärdet.

Visa och ställa in specialparametrar

Som visat på bilden till höger på den här sidan trycker du på knappen och håller in den i mer än 3 sekunder för att komma till sidan med specialparametrar. Parametrarna för batterityp, temperatur och temperaturkompenseringsförhållande och laststyrningsläget kan ställas in här. Tryck kort på knappen för att växla mellan de olika parametrarna på sidan och därefter en lång knapptryckning för att komma till inställningsläget, använd knappen och för att justera parametrar, och en lång knapptryckning för att lämna inställningsläget. Specialsidorna visas enligt nedan.

Beskrivning av knappfunktion


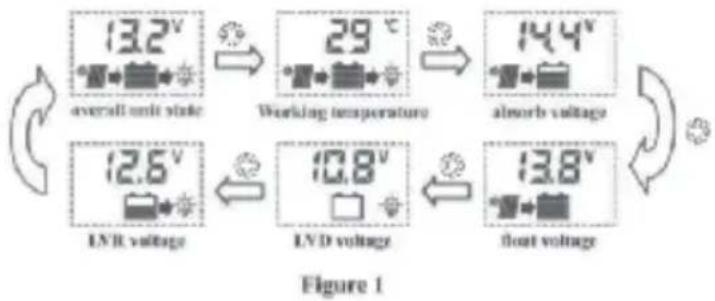

: Knapp för gränssnittsslinga, använd knappen för att bläddra mellan de olika sidorna i gränssnittet, i varje cykelsekvens, ordningen som sidorna visas framgår av figur 1. Knappen kan dessutom användas för funktionen "lägg till" vid inställning av parame-trarna.
: Den här knappen används för att öppna eller stänga av lasten i huvudgränssnittet. Den kan även använda för att ange "minustecken" vid inställning av parametrarna.

Visa och ställa in parametrarna

Styrenheten visar automatiskt gränssnittet för "batterispänning" efter korrekt idrifttagning. Detta är huvudgränssnittet. Använd knappen för att ange de olika parametrarna i gränssnittet. Om parametrarna kan ställas in i det aktuella gränssnittet, trycker du och håller in knappen i mer än 3 sekunder – siff-rorna börjar blinka i den ordning som de ska ställas in under parametrarna i gränssnittet. Tryck och håll in knappen

Allmän status för enheten

Gränssnittet visar enhetens allmänna status (bilden till höger). Detta är standardgränssnittet efter korrekt idrifttagning och visar laddnings- och urladdningsnivå, 5 stapla ningsnivå och batteriets s

Återställning av fabriksinställningarna

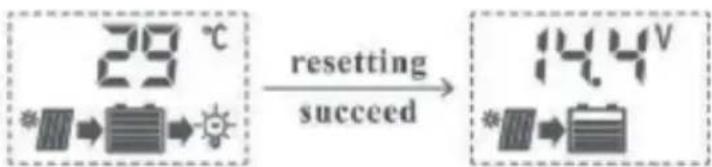

Som bilden till höger visar trycker du på knappen när denna sida visas och håller in knappen i mer än 3 sekunder för att aktivera återställningen. När parametrarna har återställts till fabriksinställ- ningarna fortsätter displayen med att visa nästa sida automatiskt. För korrekt tillvägagångssätt, se nedan.

Vanliga fel och felavhjälpning

Underspänningsskydd och behandling:

När symbolen ☐ visas och börjar blinka på skärmen betyder det att batterispänningen är lägre än underspänningsskyddsspänningen. Detta indikerar att styrenheten skyddas av underspänningsskyddet och att spänningsmatningen har avslutats.

Lösning: När solpanelen eller batteriladdaren används för att ladda ett batteri och batterispänningen när återställningsvärdet kommer lasten att vara reaktiv och nå det vanliga drifttillständet.

Överbelastningsskydd och behandling:

När symbolen visas och börjar blinka på skärmen indikerar det ett överströmstillständ eller en kortslutning, som kan skada solpanelen. Under sådana omständigheter kommer styrenheten att stänga av spänningsmatningen och överbelastningsskyddet aktiveras.

Lösning: När problemet med kortslutning av utgången har lösts och belastningen har sänkts trycker du på knappen ♦.

När symbolen ■ visas och börjar blinka på skärmen betyder det att styrenhetens ingångsspänning är högre än den nominella ingångsspänningen, styrenheten stänger av spänningsmatningen och överspänningsskyddet aktiveras.

Lösning: 1. Tänk på att välja rätt batteri med lämpligt spänningsområde för bra anslutning med styrenheten;

1. Koppla från eventuella laddare som är anslutna till batteriet.
