BRUKSANVISNING LGDR-300 Nexa

Ett smart och intelligent, trådlöst, självlärande system

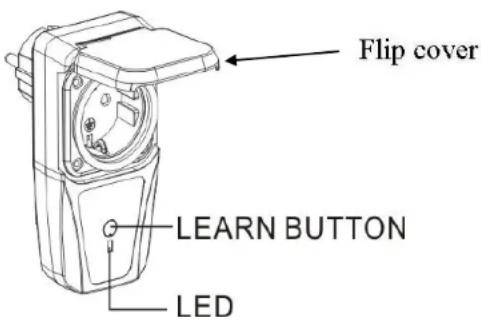

IP44 UTOMHUSKONTAKT, med uppfällbart lock

som skyddar mot damm och vatten för säkrare användning utomhus

Flip cover	Uppfällbart lock
LEARN BUTTON	INLÄRNINGSKNAPP
LED	LED-lampa

• Självinlärande och trådlös fjärrstyrning på upp till 30 m (fri sikt mellan sändare/mottagare)
• Självinlärningen innebär att den kan minnas 6 olika styrkoder och gruppinställningar eller speciella inställningar
• Lätt att använda och försedd med ett uppfällbart lock som skyddar mot damm och vatten
• Väderbeständig design som gör att IP44 är godkänd för utomhusbruk
• 67 miljoner individuella säkerhetskoder som gör att grannarna inte blir störda
• Problemfri installation. Inga ledningar, bara att plugga in och använda.
• Kan användas tillsammans med sändare med full räckvidd och system för inlärning och kodbyte

FUNKTIONER:

SÄNDARE

PÅ-knapp – styr mottagarc AV/DIMMER

AV-knapp-styr mottagare AV

GRUPP-knapp – ALLA PÅ eller ALLA AV på samma gång

Kanal I - 1, 2, 3, 4

DIMMER-MOTTAGARE

* Tryck två gånger på sändarknappens PÅ-knapp så dämpas ljuset, tryck igen så stannar ljuststyrkan på önskad ljuststyrka.

* För att dämpa ljuset ytterligare upprepar du proceduren.

Kanal II - 5, 6, 7, 8

Kanal III -9,10,11,12

* Tryck på sändarens PÅ-knapp för att slå på mottagaren.

* Tryck på sändarens AV-knapp för att slå av mottagaren.

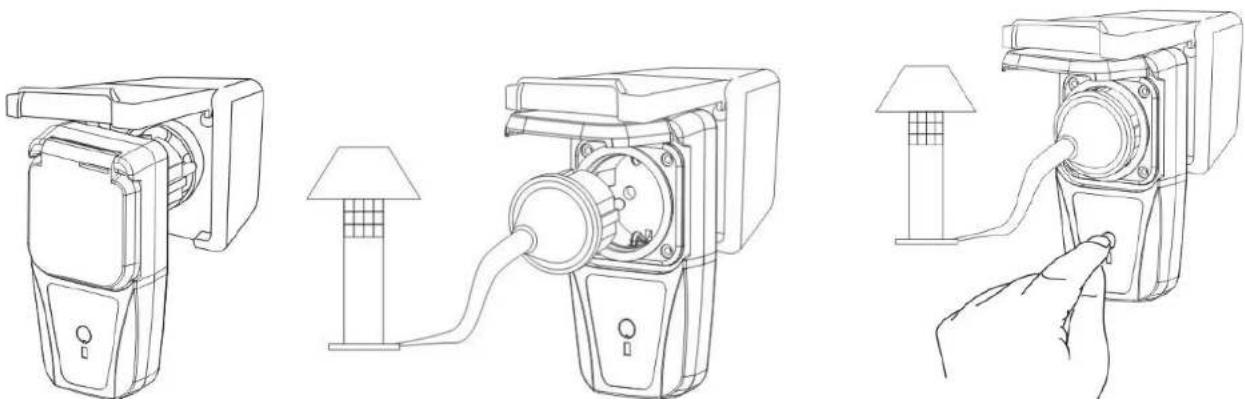

SÅ HÄR STÄLLER DU IN KODEN: inlärningsfunktion

* Först programmerar du din sändare med mottagaren.

* Sätt in mottagaren i eluttaget (fig.1).

* Sätt i lampans kontakt i LGDR-mottagaren (fig. 2).

* Tryck en gång på mottagarens inlärningsknapp (fig. 3).

* När LED-lampan på mottagaren börjar blinka långsamt, trycker du på önskad PÅ-knapp på sändaren (fig. 4)

* Den anslutna lampan (fig. 4) blinkar nu två gånger som bekräftelse på kodningen, varefter LED-lampan slutar att blinka.

* Kom ihåg vilken av sändarens knappar du har valt för den programmerade mottagaren.

TA BORT INDIVIDUELLA KODER	TÖM HELA MINNET
* Tryck en gång på mottagarens inlärningsknapp (fig. 3)	Tryck på mottagarens inlärningsknapp (fig. 3) i 6 sek. tills LED-lampan blinkar hela tiden.
LED-lampan börjar blinka långsamt.	* Släpp knappen och tryck in den en gång till.
* Tryck på vald AV-knapp på sändaren (fig. 5).	* Den anslutna lampan blinkar nu två gånger som bekräftelse.
Det programmerade minnet töms. LED-lampan slutar att blinka.	LED-lampan slutar att blinka.
Den anslutna lampan (fig. 5) blinkar nu två gånger som bekräftelse.	*HELA PROGRAMMET I MOTTAGAREN TÖMS.
* Upprepa stegen för ny programmering.

* MOTTAGARENS inlärningsfunktion rymmer 6 olika minnesinställningar.
* Den kan programmeras med specialeffekter enligt dina önskemål. Du kan t.ex. programmeras att slå PÅ en gång eller att växla mellan olika kombinationer.
* En mottagare kan alltså programmeras med upp till 6 olika kombinationer.

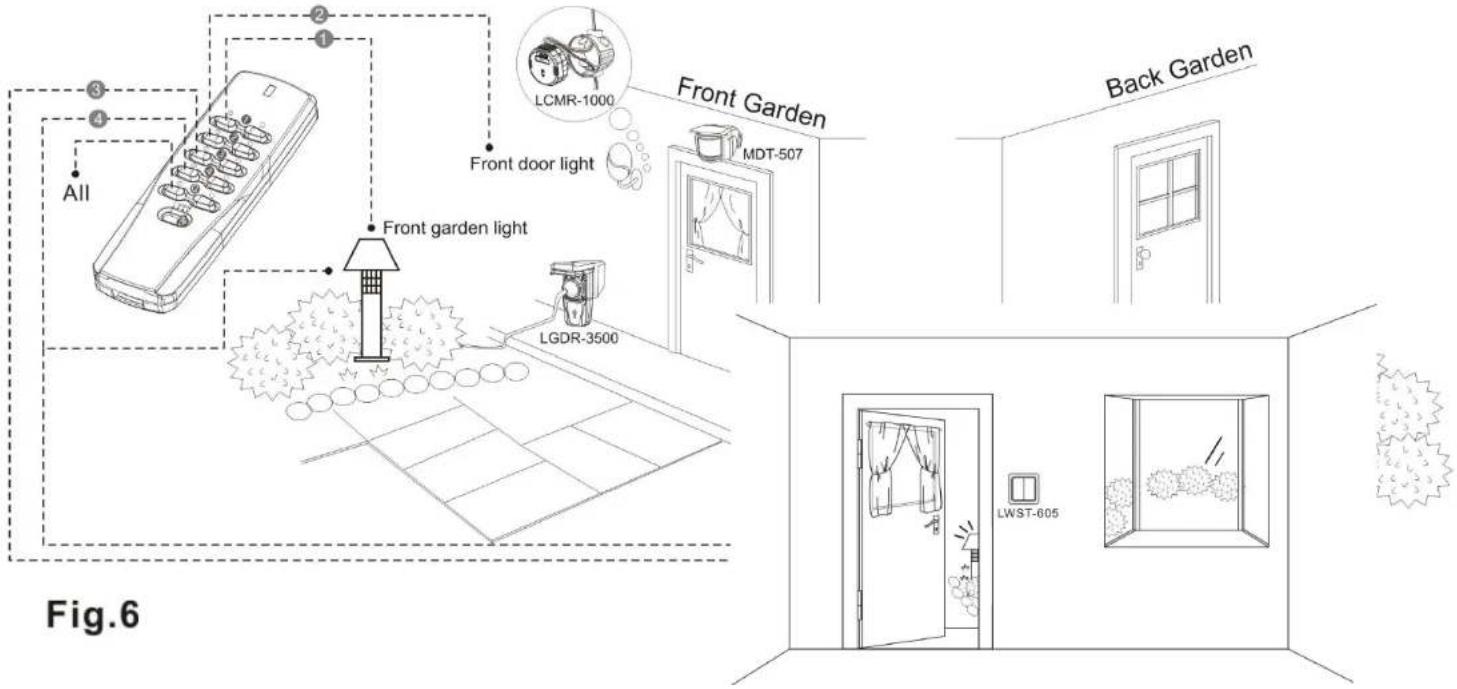

Exempel (fig. 6): Du har 3 mottagare, [mottagare 1 = belysning entrésida, mottagare 2 = belysning ytterdörr, mottagare 3 = belysning baksida]

Mottagare 1, 2, 3 kan styras individuellt med sändarknapparna 1, 2, 3.

Mottagare 1, 3 kan programmeras med sändarknapp 4, (belysning entrésida och belysning baksida PÅ/AV samtidigt)

Mottagare 1, 2, 3 kan också programmeras med gruppfunktionen ALLA PÅ eller AV (belysningen vid entrésida, ytterdörr och baksida

PÅ/AV samtidigt)

(Ovan angivna inställningar för mottagare 1 och 3 tar upp tre programmeringsminnen medan mottagare 2 bara tar upp två programmeringsminnen.

Olika kombinationer och inställningar kan slås samman och styras från sändaren.)

All	Alla
Front garden light	Belysning entrésida
Front door light	Belysning ytterdörr
Front garden	Entrésida
Back garden	Baksida
Back garden light	Belysning baksida

SÄNDARE SOM PASSAR TILL:

LWST-605/LWST-615/WST-512

väggmonterad strömbrytare (fig. 7)

Ljus kopplat till LGDR slås PÅ/AV/DÄMPAS.

Fig.7

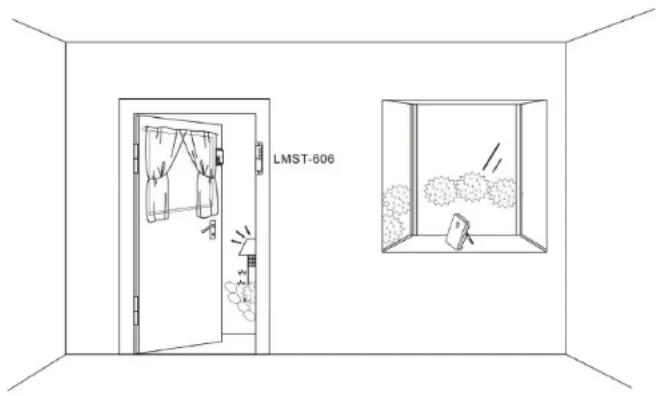

LMST-606 sändare med magnetisk sensor (fig. 8)

monterad vid dörren. Om dörren öppnas tänds de LGDR-anslutna lamporna, och när dörren stängs släcks de.

När LBST-604 ljussensor (fig. 8) står i fönstret slår den på det anslutna ljuset när det blir mörkt, och stänger automatiskt av det vid den tid som LBST-604 är inställd på.

När MDT-507 IP44 rörelsedetektor är installerad utomhus, känner den av rörelser och tänder LGDR-anslutna lampor. Efter en viss förinställd tid släcks lamporna automatiskt (fig. 6).

TMT-502 fjärrkontroll med timer kan tända/släcka/dämpa LGDRansluten belysning samt förinställas att slå på och av LGDR-anslutna lampor en gång/dagligen/slumpvis (fig. 9).

SPECIFICATIONER

IP-44 godkänd väderbeständig design

Uppfyller IP44-standarden VDE-0620

Frekvens: 433,92 MHz

Klassificering: Ingångssignal: 230V\~, 50Hz

Utgångssignal: LGDR-300: max. 300 W (glödlampa)

LGDR-1000: 1000 W max. ohmsk belastning PÅ/AV

LGDR-3500: 3500 W max. ohmsk belastning PÅ/AV

PÅ/AV/DIMMER

Fig.8

Fig.9

FELSÖKNING

Ingen reaktion: Kontrollera att batterierna inte är felvända eller slut

WARNING:

* Placera inte två mottagare alldeles intill varandra, avståndet bör vara mer än en 1 meter.
* Överbelasta inte systemet
* För att säkerställa att LGDR uppfyller kravet på väderbeständighet i IP44-klassningen, måste passande vägguttag och stickpropp (t.ex. till lampan) användas.

Bruksanvisning

MODELL: LGDR-300/1000/3500
