BRUKSANVISNING WBT-912 Nexa

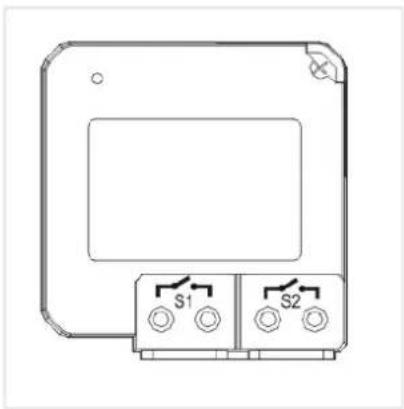

Tvåkanals RF/Radio-sändare som kan användas med originalströmbrytaren

Modell:

WBT-912 (likströmstyp, potentialfri kontakt)

Ej inkoppling mot 230 V.!

- Fördelen är att man kan behålla den befintliga strömbrytaren för att styra väggsändaren WBT-912 och använda kompatibla RF/Nexa-mottagare för trådlös styrning av belysningen.

- Självlärande kodsystem, 67 miljoner koder.

• RF-styrning, ON/OFF/DIMMER-funktion. (433,92 Mhz)

- Endast inkoppling med potentialfri kontakt. Ej för växelströmsanslutning. (Ej 230 V!)

- Kompatibel med Nexa självlärande mottagare (t.ex. LYCR-3500/1000/300, PBR-2300/3500, PER-1500/3500, LGDR-300/3500, LCMR-1000/300, ECMR-250, LWMR-210/230, LBUR-100/101, CFR-2022/2027, PCR-2300)

★ ANVÄNDNING OCH INKOPPLING:

Se nedanstående exempel:

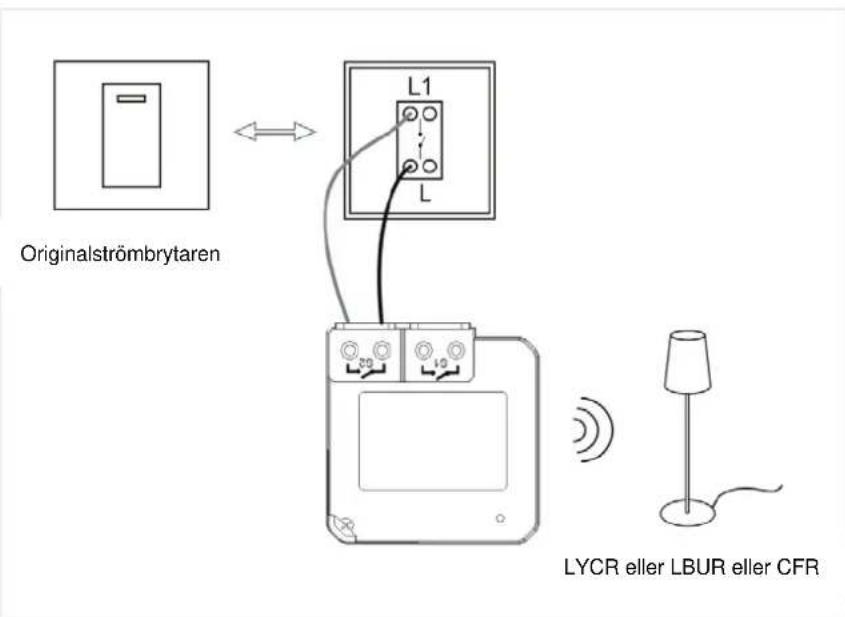

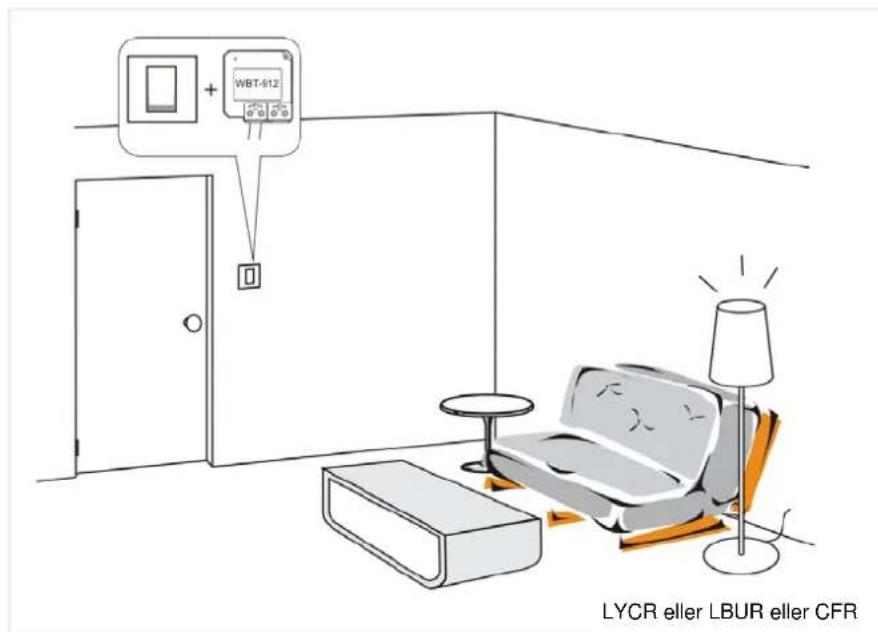

Anslutning av WBT-912 som 1-kanals belysningsströmbrytare

När man trycker på belysningsströmbrytaren får WBT-912 en signal att skicka ett kommando till en mottagare, som i förväg har länkats för att stänga av/slä på/dimma ansluten belysning.

Om flera mottagare har lärt in koden från denna WBT-912 in i förväg fjärrstyrs dessa mottagare samtidigt när man trycker på belysningsströmbrytaren.

Inkoppling av WBT-912 med potentialfri kontakt (inte växelströmsledning) med originalströmbrytaren enligt bilden.

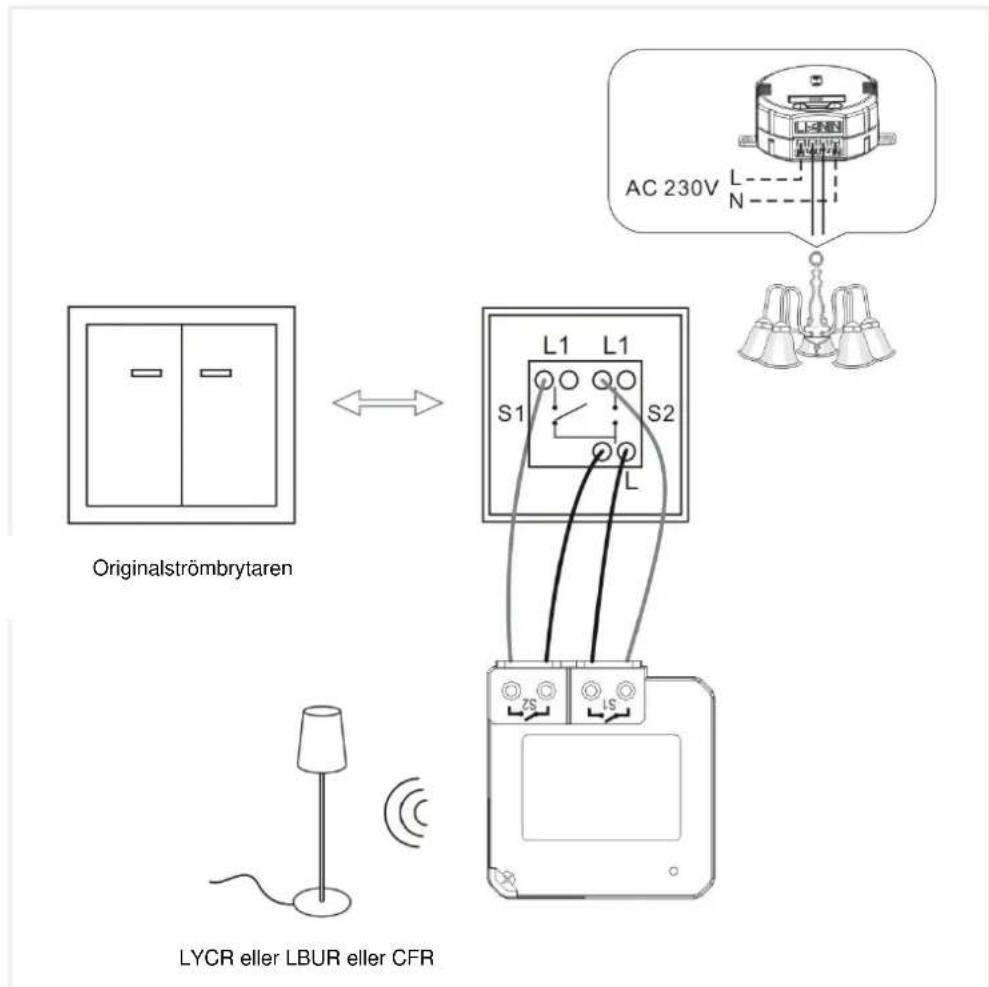

Anslutning av WBT-912 som 2-kanals belysningsströmbrytare

När man trycker på någon av belysningsströmbrytarens knappar får WBT-912 en signal att skicka ett kommando till en mottagare, som i förväg har länkats för att stänga av/slä på/dimma ansluten belysning.

Om flera mottagare har lärt in koden från denna kanal på WBT-912 in i förväg kan dessa mottagare fjärrstyras samtidigt genom att trycka på den knappen på belysningsströmbrytaren.

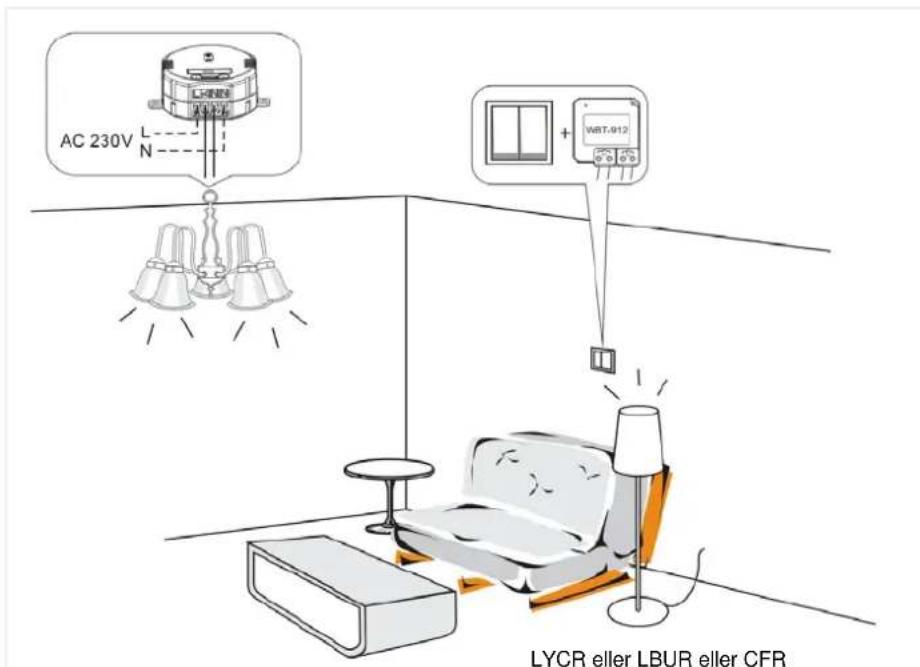

I det här exemplet är originalströmbrytarens vänstra knapp ansluten till vänster kanal på WBT-912 för att styra taklampan som är kopplad till en LCMR-mottagare. Originalströmbrytarens högra knapp är ansluten till höger kanal på WBT-912 för styrning av en CFR-lampa (energisparlampa av Nexa-modell).

riginalströmbrytaren enligt

bilden.

★ INLÄRNING OCH BORTTAGNING AV KODLÄNKNING

LÄNKA KODERNA SÅ HÄR: (För PBR/PER och CFR-serien, se respektive bruksanvisning)

* Sändaren måste först kopplas ihop med mottagaren.
* WBT-912 ska vara korrekt ansluten till originalströmbrytaren och mottagarna anslutna till växelström och den lampa (förbrukare) som ska styras (beträffande mottagarens inkoppling, se respektive mottagares bruksanvisning).
* Tryck på mottagarens knapp för självprogrammering en gång, mottagarens lysdiod blinkar långsamt.
* Tryck på belysningsströmbrytaren till läget "PÅ". WBT-912 sänder en signal till mottagaren
* Lampan som är ansluten till mottagaren blinkar två gånger för att bekräfta koden. Lysdioden slutar blinka.
* Sändarens och mottagarens kod har programmerats automatiskt.

ÄNDRA ELLER TA BORT KOD SÅ HÄR:

TA BORT ENSKILD KOD: (För PBR/PER och CFR-serien, se respektive bruksanvisning)

* Tryck på mottagarens knapp för självprogrammering en gång, lysdioden blinkar långsamt.
* Tryck på belysningsströmbrytaren till läget "AV". Sändaren skickar en signal till mottagaren. Den programmerade koden tas bort från mottagaren.
* Lampan som är ansluten till mottagaren blinkar två gånger som bekräftelse.

TA BORT ALLA KODER: (För PBR/PER och CFR-serien, se respektive bruksanvisning)

* Håll mottagarens knapp för självprogrammering intryckt i ungefär 6 sek, tills lysdioden blinkar kontinuerligt.

* Släpp knappen och tryck på den en gång till.
* Lampan som är ansluten till mottagaren blinkar två gånger som bekräftelse.
* Alla programmerade minnen i mottagaren raderas.

★ ANVÄNDNING:

PÅ/AV-funktion:

* Tryck på belysningsströmbrytaren till läget "PÅ" för att tända.
* Tryck på belysningsströmbrytaren till läget "AV" för att släcka.

DIMMER-funktion:

* Tryck på belysningsströmbrytaren "PÅ" - "AV" - "PÅ" för att starta dimring.
* Tryck "AV" - "PÅ" igen för att avbryta dimringen vid önskad ljusstyrka.
* Tryck "AV" - "PÅ" igen för att fortsätta dimringen.

ÖVRIGA FALL:

Fall 1:

* Tryck på belysningsströmbrytaren till läget "PÅ" för att tända lampan.
* Om mottagaren är kopplad till en annan sändare med en annan kod, t.ex. LYCT-505, kan du använda LYCT-505 för att släcka lampan som är ansluten till denna mottagare.
* Om du sedan vill tända lampan igen med originalströmbrytaren måste du trycka den till "AV" och sedan till "PÅ" igen.
* Detta fungerar även i omvänd ordning.

Fall 2:

* Med två trappströmbrytare (tvåvägsomkopplare) kan du tända och släcka samma lampa.
* Anslut en WBT-912 till den nedre trappströmbrytaren och en annan WBT-912 till den övre trappströmbrytaren. Båda WBT-912 lär in koden för samma mottagare som är ansluten till lampan.
* Om du tänder lampan med den nedre strömbrytaren (läge "PÅ") kan du släcka lampan med den övre strömbrytaren (tryck till läge "AV").

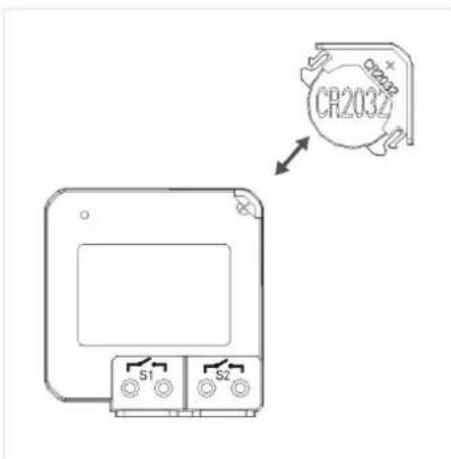

★ BATTERIBYTE:

Dra ut batterifacket och sätt in ett nytt CR2032 knappcellbatteri.

★ SPECIFICATION:

Frekvens: 433.92 MHz

Batteridriven: 3 V CR2032 knappcellbatteri (medföljer)

Användningsavständ: 30 meter (utan hinder)

★ WARNING:

Anslut inte WBT-912 till växelström – då förstör du enheten.
