| Lloji i produktit | Sobë me gaz e pavarur |
| Marka | Vivax |
| Modeli | FC-04602 WH |
| Dimensionet e jashtme (G x T x L) | 500 x 660 x 850 mm |
| Dimensionet e brendshme të furrës (G x T x L) | 395 x 405 x 330 mm |
| Pesha (përafërsisht) | 50 kg |
| Furnizimi me energji | 220–240 V AC, 50–60 Hz |
| Ngarkesa totale elektrike | 16 A ose 32 A (në varësi të modelit) |
| Llojet e gazit të mbështetur | LPG G30 (30 mbar) dhe Gazi natyror G20 (20 mbar) |
| Numri i djegësve të gazit | 4 (Wok, Rapid, Semi-rapid, Ndihmës) |
| Fuqia e djegësit (Wok) | 3.00 kW |
| Fuqia e djegësit (Rapid) | 2.50 kW |
| Fuqia e djegësit (Semi-rapid) | 1.70 kW |
| Fuqia e djegësit (Ndihmës) | 0.90 kW |
| Fuqia e djegësit të furrës | 2.20 kW |
| Fuqia e djegësit të skarës | 1.40 kW |
| Gama e termostatit të furrës | 50–250 °C |
| Karakteristikat e furrës | Furrë me gaz me skarë, kohëmatës mekanik, dritë furre |
| Karakteristikat e sigurisë | Pajisje mbylljeje flake në djegësit e gazit, bllokim për fëmijë (nëse aplikohet), fiksim kundër rrotullimit në mur |
| Pastrimi | Kapakë dhe grila djegësi të lëvizshme, sipërfaqe të smaltuara, mos përdorni pastrues gërryes |
| Disponueshmëria e pjesëve të këmbimit | Qendra autorizuar shërbimi, grykë për konvertim gazi |
| Riparueshmëria | Dritë furre e zëvendësueshme nga përdoruesi (15–25 W, 300 °C), shërbim profesional për komponentët e gazit |
Pyetjet më të shpeshta - FC-04602 WH Vivax
Pyetjet e përdoruesve rreth FC-04602 WH Vivax
0 pyetje rreth kësaj pajisjeje. Përgjigjuni atyre që njihni ose bëni tuajin.
Bëni një pyetje të re rreth kësaj pajisjeje
Shkarko udhëzimet për tuajin Furre në format PDF falas! Gjeni manualin tuaj FC-04602 WH - Vivax dhe merrni pajisjen tuaj elektronike sërish në duar. Në këtë faqe janë publikuar të gjitha dokumentet e nevojshme për përdorimin e pajisjes suaj. FC-04602 WH e markës Vivax.
MANUAL I PËRDORUESIT FC-04602 WH Vivax
Udhëzime për shfrytëzim
Fletë garancie / Serviset e autorizuara
EN
User manual
Prodhuesi është ekskluzivisht përgjegjës për lëshimin e deklaratës së konformitetit të BE-së
Emri dhe adresa e prodhuesit:
M SAN Grupa d.o.o.
Dugoselska ulica 5, 10372 Rugvica, Hrvatska (Croatia)
Subjekti i deklaratës:
Produkt: SOBË
Emri i markës: VIVAX
Model: FC-31502 WH, FC-31602 WH, FC-31602I WH, FC-31602IF WH,
FC-31602 BLX, FC-31602 X, FC-22502 WH, FC-22602 WH,
FC-40502I WH, FC-40602I WH
Objekti i deklaratës në fjalë është në përputhje me legjislacionin përkatës të Unionit për harmonizim:
- EMC Direktiva 2014/30/EU
- LVD Direktiva 2014/35/EU
- GAR Uredba 2016/426
- ErP Direktiva 2009/125/EC
- RoHS Direktiva 2011/65/EU
Referenca në standardet e harmonizuara të aplikuara ose referenca në specifikimin teknik në lidhje me të cilin deklarohet konformiteti:
EN IEC 55014-1:2021
IEC 60335-1:2010/AMD1:2013/AMD2:2016
EN 61000-3-2:2019+A1:2021
IEC 60335-2-6:2014/AMD1:2018
EN 61000-3-3:2013+A1:2019+A2:2021
IEC 60335-2-102:2017
EN 61000-3-12:2011
EN 30-1-1:2008+A3:2013
EN 61000-3-11:2019
EN 30-2-1:2015
EN 55014-2:2021
EN 30-1-2:2012
EN 61000-4-2:2009
EN 30-2-2:1999
EN 61000-4-4:2012
EN 60350-1:2016/A1:2021
EN 61000-4-5:2014+A1:2017
IEC 62321-4:2017
EN 61000-4-6:2014
IEC 62321-5:2013
EN 61000-4-11:2020
IEC 62321-6:2015
IEC 62321-7-1:2015
IEC 62321-7-2:2017
IEC 62321-8:2018
Skopje, 4.7.2024
Manager
Margareta Gnjatovic Spirov
Vendi dhe data e lëshimit
PAKOM KOMPANI
Emri / funksioni / nënshkrimi
Pakom Kompani dooel Skopje, Jadranska Magistrala no. 12,
P.Fah 829, 1000 Skopje, R.of North Macedonia
VAT: MK4030992148501, NLB Bank AD 210-0453086101-55
Phn.: +389 (0)2 3202 800 Fax: +389 (0)2 3202 892
http://www.pakom.com.mk E-mail: finance@pakom.com.mk
Prodhuesi është ekskluzivisht përgjegjës për lëshimin e deklaratës së konformitetit të BE-së
Emri dhe adresa e prodhuesit:
M SAN Grupa d.o.o.
Dugoselska ulica 5, 10372 Rugvica, Hrvatska (Croatia)
Subjekti i deklaratës:
Produkt: SOBË ELEKTRIKE
Emri i markës: VIVAX
Model: FC-04502 WH, FC-04602 WH, FC-04502VCF WH
Objekti i deklaratës në fjalë është në përputhje me legjislacionin përkatës të Unionit për harmonizim:
- EMC Direktiva 2014/30/EU
- LVD Direktiva 2014/35/EU
- ErP Direktiva 2009/125/EC
- RoHS Direktiva 2011/65/EU
Referenca në standardet e harmonizuara të aplikuara ose referenca në specifikimin teknik në lidhje me të cilin deklarohet konformiteti:
EN IEC 55014-1:2021
IEC 60335-1:2010/AMD1:2013/AMD2:2016
EN 61000-3-2:2019+A1:2021
IEC 60335-2-6:2014/AMD1:2018
EN 61000-3-3:2013+A1:2019+A2:2021
EN 60350-1:2016/ A1:2021
EN 61000-3-12:2011
IEC 62321-4:2017
EN 61000-3-11:2019
IEC 62321-5:2013
EN 55014-2:2021
IEC 62321-6:2015
EN 61000-4-2:2009
IEC 62321-7-1:2015
EN 61000-4-4:2012
IEC 62321-7-2:2017
EN 61000-4-5:2014+A1:2017
IEC 62321-8:2018
EN
61000-4-6:2014
Emri / funksioni / nënshkrimi
Vendi dhe data e lëshimit
PAKOM KOMPANI
Udhëzime për shfrytëzim
Fletë garancie / Serviset e autorizuara
I nderuari konsumator,
Pjesët e paketimit (qeset plastike, polistireni etj.) nuk guxojnë të lihen pranë fëmijëve, pasi ato janë potencialisht të rrezikshme. Ju lutemi hidhni paketimin me kujdes me mjetet e duhura.
Për këtë qëllim, ju rekomandojmë që të lexoni me kujdes të gjithë udhëzuesin para se të përdorni produktin dhe ta mbani atë si reference. Nëse e transferoni pajisjen te një palë e tretë, ju lutemi jepjani këtë manual, pronarit të ri për t'u familjarizuar me funksionet e pajisjes dhe paralajmërimet që lidhen me përdorimin e sigurtë të pajisjes.
Ky manual/ doracak përdorimi është përgatitur për më shumë se një model. Disa nga veçoritë e specifikuara në Manual mund të mos jenë të disponueshme në pajisjen tuaj.
Paralajmërim: Të gjitha pajisjet tona janë vetëm për përdorim shtëpiak, jo për përdorim komercial.
KJO PAJISJE DUHET TË INSTALOHET NË PËRPUTHJE ME RREGULLORET NË FUQI DHE TE PËRDORET VETËM NË HAPËSIRA TË VENTILUARA MIRË. LEXONI UDHËZIMET PARA SE TË INSTALONI APO PARA SE TË PËRDORNI KËTË PAJISJE.
Llojet e gazit: LPG G30 – 30 mBar
NG (Gaz Natyral) G20 – 20 mBar
Cilësimet e Fabrikes: LPG G30-30mBar
PËRMBAJTJA
- PARALAJMËRIME TË RËNDËSISHME
- KARAKTERISTIKAT TEKNIKE TË SHPORETIT TUAJ
- INSTALIMI I SHPORETIT

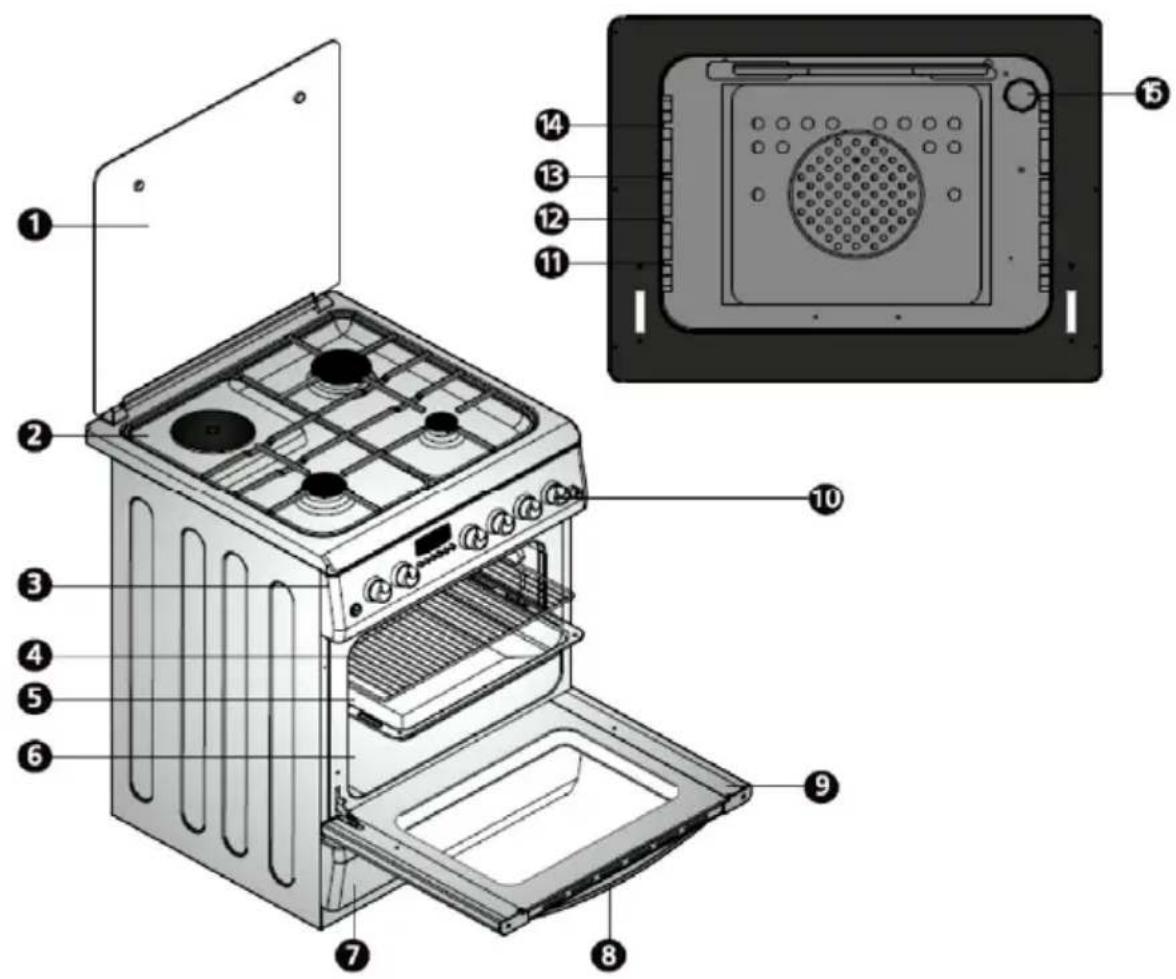

- PËRSHKRIMI I SHPORETIT
- PËRDORIMI I SHPORETIT TUAJ

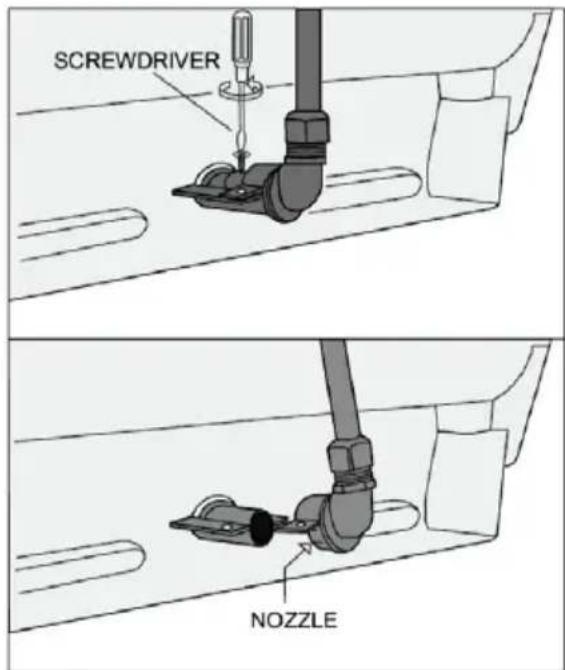

- LLOJI I NDRYSHIMIT TË GAZIT DHE TË TUBIT (NOZZLE)
- NË RAST SE PAJISJA NUK FUNKSIONON

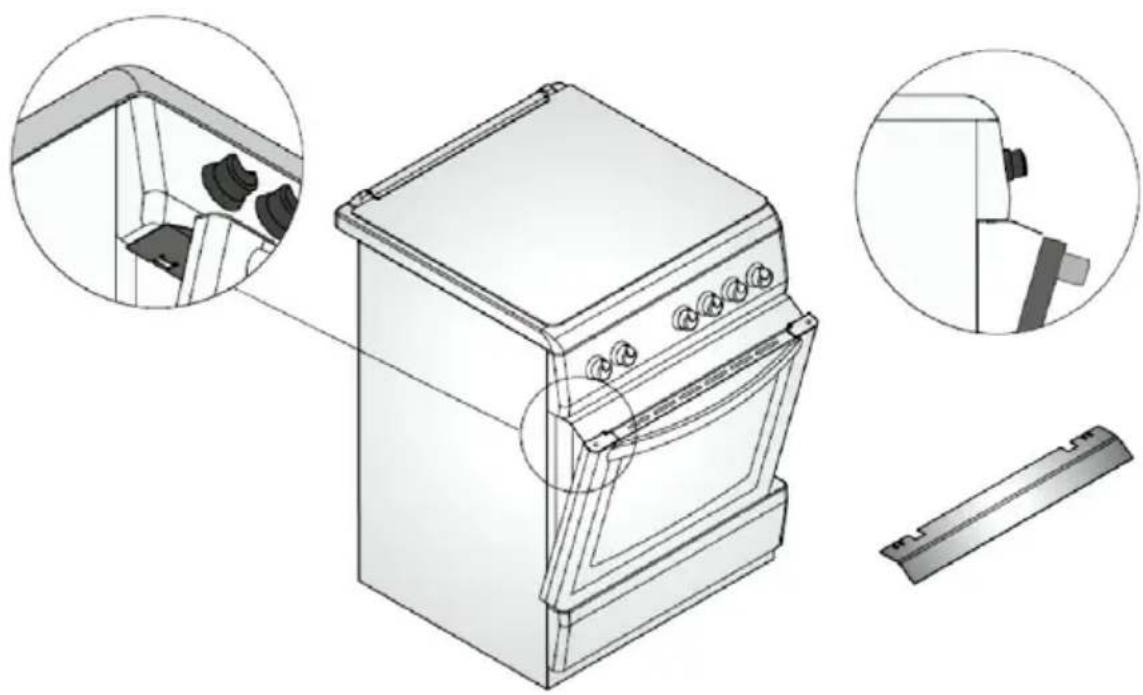

- PËRDORIMI I MBUROJËS SË NXEHTËSISË

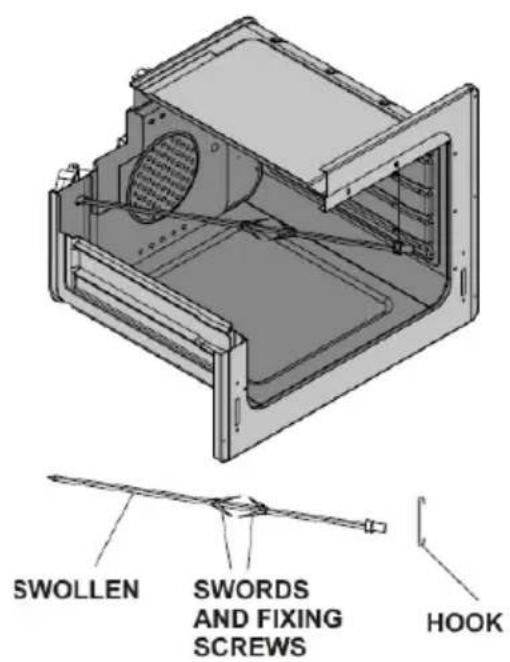

- PËRDORIMI I KALIMIT (TURNSPIT)
- MIRËMBAJTJA DHE PASTRIMI
- DEKLARATA E PËRPUTSHMËRISË ME EU-së
- FOTOGRAFIA E PRODUKTIT (fundi i manualit/doracakut)
•PARALAJMËRIM: Kjo pajisje duhet të tokëzohet!
- Ju lutemi gjeni informacionet e kërkuara siç janë fuqia dhe vlerësimet për shporetin tuaj nga etiketa e vlerësimit e cila ndodhet prapa pajisjes suaj.
- Sigurohuni që furnizimi me energji elektrike është fikur (OFF) para se të instaloni pajisjen tuaj.
- Sigurohuni që pajisja të jetë e fikur para se të zëvendësoni llambën për të shmangur mundësinë e goditjes elektrike.
- Nëse kordoni i furnizimit është dëmtuar, ai duhet të zëvendësohet nga prodhuesi, agjenti i tij i shërbimeve ose persona të ngjashëm të kualifikuar për të shmangur rreziqet.
- Mbajeni kabllon elektrike të shporetit tuaj larg zonave të nxehta; mos i lini të prekin pajisjen. Mbajini larg anëve të mprehta dhe sipërfageve të nxehta.
- Lidhni furnizimin me gaz sa më afër burimit të gazit dhe kontrolloni lidhjen e gazit për rrjedhje.
Kur kontrolloni rrjedhjet e gazit, mos përdorni kurrë çakmak, shkrepës ose cigare. Kontrolloni rrjedhjet e gazit vetëm me shkumë sapuni!

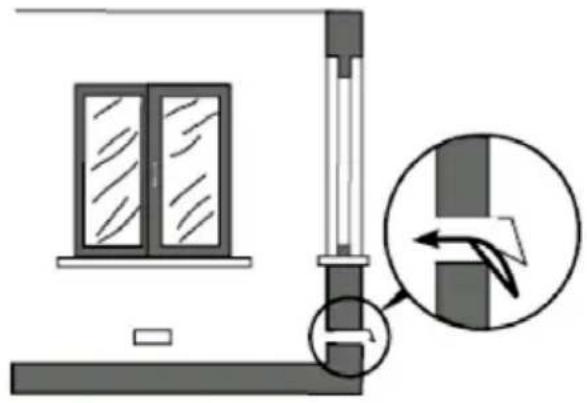

- Përdorimi i pajisjes suaj krijon lagështi dhe nxehtësi në dhomë; sigurohuni që kuzhina juaj të jetë e ajrosur mirë.
- Përdorimi intensiv i zgjatur i pajisjes mund të kërkojë ventilim shtesë, për shembull hapjen duke rritur nivelin e ventilimit mekanik atje ku ekziston.
- Asnjëherë mos e prekni xhamin e shporetit me dorë kur shporeti është i nxehtë.
- Kjo pajisje është vetëm për qëllime gatimi. Nuk duhet të përdoret për qëllime të tjera, për shembull, për ngrohje të dhomës. Të gjitha pajisjet tona janë vetëm për përdorim shtëpiak, jo për përdorim komercial.
- Para se të filloni të përdorni pajisjen tuaj, mbani perdet, letrat ose gjërat e tjera të ndezshme larg pajisjes suaj. Mos mbani gjëra të djegshme ose të ndezshme brenda ose pranë pajisjes.
- Kjo pajisje mund të përdoret nga fëmijë të moshës 8 vjeç e lart dhe persona me aftësi të kufizuara fizike, shqisore ose mendore ose mungesë të përvojës dhe njohurive nëse u është dhënë mbikëqyrje ose udhëzim në lidhje me përdorimin e pajisjes në një rrugë të sigurtë dhe të kuptojnë rreziqet e përfshira. Fëmijët nuk duhet të luajnë me pajisjen. Pastrimi dhe mirëmbajtja nga përdoruesit nuk duhet të bëhen nga fëmijët nëse nuk janë më të vjetër se 8 vjeç dhe nëse nuk janë nën mbikëqyrje.
- Përdorni dorëza kur përdorni shporetin. Mos prekni në sipërfaqe të nxehta.
- Mos e bartni shporetin duke e mbajtur për mbajtëse.
- Mos e përdorni shporetin në një atmosferë potencialisht eksplozive.
- Nëse shpejtësia aktuale e siguresës në instalimin tuaj është më pak se 16 Amp, merrni një elektricist të kualifikuar që të vendosë siguresën a 16 Amp.
- Kur furra përdoret, disa pjesë mund të nxehen; fëmijët duhet të mbahen larg dhe të mbikëqyren në çdo kohë.
- Mos e spërkatni me ujë të ftohtë pllakën e furrës ose brenda furrës, kur sipërfaqja e pajisjes është akoma e
nxehtë. Ngritja e avullit mund të shkaktojë djegie dhe shkëmbimi i menjëhershëm i temperaturës mund të shkaktojë dëme në sipërfaqen e pajisjes.
- PARALAJMËRIM: Pjesët e arritshme mund të nxehen gjatë përdorimit. Fëmijët e vegjël duhet të mbahen larg.
- PARALAJMËRIM: Pajisja dhe pjesët e saj të arritshme nxehen gjatë përdorimit. Duhet pasur kujdes që të mos prekni elementet e ngrohjes. Fëmijët nën moshën 8 vjeç duhet të mbahen larg përveç nëse mbikëqyren vazhdimisht.
- Mos përdorni pastrues të ashpër gërryes ose kruajtës të mprehtë metali për të pastruar xhamin e derës së furrës pasi ato mund të gërvishtin sipërfaqen, gjë që mund të rezultojë në copëtim të xhamit.
- Në ndezësit ose pllakat e nxehta elektrike nuk duhet të vendosni tenxhere të paqëndrueshme ose të deformuara për të parandaluar rrotullimin e tyre, e cila mund të shkaktojë dëmtime.
- Nëse shpejtësia aktuale e siguresës në instalimin tuaj është më pak se 32 Ampere, merrni një elektricist të kualifikuar me një 32 A. siguresa (Me modelet e shpejta të Pllakave të nxehta/ Hotplate 40 A).
- Kjo pajisje prodhohet në përputhje me rregulloret e sigurisë. Përdorimi i pasaktë do të dëmtojë njerëzit dhe pajisjet.
- Shporeti duhet të furnizohet përmes një shtylle të përshtatshme izoluese të dyfishtë, duke pasur ndarje kontakti prej të paktën 3 mm në të gjitha shtyllat e vendosura në një pozicion të arritshëm lehtësisht ngjitur me njësinë.
- Fëmijët duhet të mbikëqyren për t'u siguruar që ata nuk luajnë me pajisjen. Asnjëherë mos i lini të luajnë me pajisjen.
- Shporeti mund të jetë i vendosur në një kuzhinë, një kuzhinë / darkë ose në një dhomë pranë shtrati por jo në banjo apo dush.
- Kujdes: kapakët e qelqit mund të copëtohen kur nxehen. Fikni të gjithë ndezësit përpara se të mbyllni kapakun. Çdo derdhje duhet të hiqet nga kapaku para se të hapet.
- Në modelet që kanë kohëmatës dixhital, pasi të keni ndërprerë fuqinë, vendosni kohën e duhur tek koha dixhitale.
- Kujdes: Pjesët e arritshme mund të jenë të nxehta kur skara është në përdorim. Fëmijët e vegjël duhet të mbahen larg.
- Mos vendosni në furrë ndonjë lëng të djegshëm, që mund të djeget, që mund të shpërthejë ose të deformueshëm nga nxehtësia, apo asnjë material tjetër të rrezikshëm edhe nëse pajisja juaj nuk është në përdorim.
- Buka mund të marrë flakë nëse koha e pjekjes është shumë e gjatë. Mbikëqyrja e ngushtë dhe e afërt është më se e nevojshme gjatë pjekies.
- Për pastrimin e panelit të mbrojtjes së ventilatorit (opsionale) duhet të ndizet shporeti para se të hiqni mbrojtësin dhe pas pastrimit, mbrojtësi duhet të zëvendësohet në pozicionin e duhur në tenxhere.
- PARALAJMËRIM: Para marrjes së aksesit në terminale, të gjitha qarqet e furnizimit duhet të shkyçen.
- PARALAJMËRIM: Gatimi pa mbikëqyrje në një tigan me yndyrë ose vaj mund të jetë i rrezikshëm dhe mund të rezultojë në zjarr. Kurrë mos u përpiqni të shuani një zjarr me ujë, por së pari hiqni pajisjen dhe pastaj mbuloni flakën p.sh. me një kapak ose një batanije zjarri (psh. leckë kuzhine).
- PARALAJMËRIM: Rreziku i zjarrit: mos vendosni/ ruani sende në sipërfaqet e gatimit.
- PARALAJMËRIM: Nëse sipërfaqja është e çarë, hiqni pajisjen për të shmangur mundësinë e goditjes elektrike.
- PARALAJMËRIM: Kjo pajisje nuk është menduar për përdorim nga persona (përfshirë fëmijët) me aftësi të kufizuara fizike, ndijore ose mendore, ose mungesa e përvojës dhe njohurve, përveç nëse atyre u është dhënë mbikëqyrje ose udhëzim në lidhje me përdorimin e pajisjes nga një person përgjegjës për sigurinë e tyre.
- Fëmijët duhet të mbikëqyren për të u siguruar që ata nuk luajnë me pajisjen.
- Kur përdorni një skarë ose mish në skarë, vendosni pjatën e enës poshtë për të mbledhur yndyren. Në një enë hidhni pak ujë për të parandaluar djegien e yndyrës dhe aromave.
- Nëse, kur vendosni ose hiqni ushqimin nga furra në furrën e poshtme, derdhni një sasi të madhe vaji, lëngu, etj. Përpara se të vazhdoni pjekjen, pastroni furrën për të shmangur rrezikun e tymit të pakëndshëm dhe ndezshmërinë.
- Asnjëherë mos vendosni një tigan të zbrazët në ndezës ose në panelin elektrik që është duke punuar.
- Mos u përpiqni të riparoni pajisjen vetë, ju lutemi kontaktoni një qendër të autorizuar shërbimi. Kontaktoni
një qendër të autorizuar të shërbimit dhe insistoni në përdorimin e pjesëve rezervë origjinale.
- PARALAJMËRIM: Përdorni vetëm llojin e gazit të shënuar në etiketën e vendosur në pjesën e pasme të pajisjes. Nëse lloji juaj i gazit është një lloj ose specifikim tjetër, para se të filloni të përdorni pajisjen, duhet të zëvendësoni tubet.
Lidhni njësinë me instalimin e gazit, zëvendësoni tubet dhe rregulloni vazhdimin e flakës minimale vetëm tek një person i kualifikuar për shërbime!
KARAKTERISTIKAT TEKNIKE TË SHPORETIT TUAJ
(*) Opsionale
| Karakteristikat 50 x 50 50 x 60 | 60 x 60 | ||
| Gjerësia e jashtme | 500 mm 500 mm 600 mm | ||
| Thellësia e jashtme | 600 mm 660 mm 660 mm | ||
| Gjatësia e jashtme | 850 mm 850 mm 850 mm | ||
| Gjerësia e brendshme | 395 mm 395 mm 445 mm | ||
| Thellësia e brendshme | 405 mm 405 mm 445 mm | ||
| Lartësia e brendshme | 330 mm 330 mm 330 mm | ||
| Fuqia e llampës * 15-25 E | |||
| Termostati 50 - 250 °C | |||
| Elementi i ngrohjes së 800 W 800 W | 1300 W | ||
| Elementi i ngrohjes së 650 W 650 W | 850 W | ||
| Elementi i ngrohëjes në | 1500 W | 1500 W | 2000 W |
| Voltazhi i furnizimit * | 220-240V AC, or 230V AC, 50 - 60 Hz. | ||
| Pllaka e nxehtë ∅145 mm | 1000 W | ||
| Pllaka e nxehtë ∅180 mm | 1500 W | ||
| Pllaka e shpejtë e nxehtë | 1500 W | ||
| Pllaka e shpejtë e nxehtë | 2000 W | ||
| VLERAT E DJEGËSIT TË INJEKTORIT NË PËRPUTHJE ME LLOJIN E GAZIT KATEGORIA E GAZIT: IIH3B/P | LPG | Gaz Natyral | Gaz Natyral | Gaz Natyral | ||
| G30-30 mbar | G20-20 mbar | G20-25 mbar | G25-25 mbar | |||
| Ndezësi Wok* | Injektori mm | 0.90 | 1.20 1.20 | 1.20 | ||
| Fuqia KW | 3.00 | 3.00 3.10 | 3.00 | |||
| Konsumi gr/h, m3/h | 218 | 0.290 0.290 | 0.311 | |||
| Ndezësi i shpejtë | Injektori mm | 0.80 | 1.15 1.05 | 1.15 | ||
| Fuqia KW | 2.50 | 2.50 2.50 | 2.50 | |||
| Konsumi gr/h, m3/h | 182 | 0.234 0.237 | 0.258 | |||
| Ndezësi Gjysëm i Shpejtë | Injektori mm | 0.65 | 0.97 0.92 | 0.97 | ||
| Fuqia KW | 1.70 | 1.70 1.70 | 1.70 | |||
| Konsumi gr/h, m3/h | 124 | 0.168 0.160 | 0.176 | |||
| Ndezësi ndihmës * | Injektori mm | 0.50 | 0.72 0.70 | 0.72 | ||
| Fuqia KW | 0.90 | 0.90 0.95 | 0.90 | |||
| Konsumi gr/h, m3/h | 65 | 0.085 0.094 | 0.093 | |||
| Ndezësi i furrës * | Injektori mm | 0.75 | 1.05 1.00 | 1.05 | ||
| Fuqia KW | 2.20 | 2.20 2.20 | 2.20 | |||
| Konsumi gr/h, m3/h | 160 | 0.220 | 0.215 | 0.233 | ||
| Ndezësi i grillit * | Injektori mm | 0.60 | 0.90 0.85 | 0.90 | ||
| Fuqia KW | 1.40 | 1.40 1.40 | 1.40 | |||
| Konsumi gr/h, m3/h | 102 | 0.140 | 0.138 | 0.163 | ||
INSTALIMI I SHPORETIT TUAJ
LIDHJA ELEKTRIKE
- Kushtet e rregullimit për këtë pajisje përcaktohen në etiketën e vlerësimit.
- Pajisja juaj kërkon furnizim me 16 ose 32 Amper sipas sasisë totale të tenxheres suaj. Ju lutemi gjeni të gjitha vlerat e kërkuara nga etiketa e vlerësimit të tenxheres suaj. Nëse është e nevojshme, rekomandohet instalimi nga një elektricist i kualifikuar.
- Lidhja elektrike e tenxheres duhet të bëhet vetëm në lidhje / priza me një sistem tokëzimi të instaluar në përputhje me rregulloret lokale. Nëse nuk ka lidhje / priza me një sistem toke në vend ku do të instalohet shporeti, menjëherë kontaktoni një elektricist të kualifikuar për ta instaluar. Prodhuesi nuk është përgjegjës për dëmet që do të lindin për shkak të pajisjes që nuk është e lidhur me një sistem tokëzimi.
- Tenxhereja juaj është për përdorim me 220-240V AC ose 230VAC për monofazë dhe 230V / 400V 3N për furnizim elektrik me 3 faza 50-60 Hz. Nëse furnizimi juaj është i ndryshëm nga vlera e specifikuar, kontaktoni agjentin tuaj të autorizuar të shërbimit.
- Kur vendosni tenxheren tuaj në vendin e saj, sigurohuni që të jetë në nivelin e banakut. Sillni atë në nivelin e banakut duke rregulluar këmbët nëse është e nevojshme.
- Disa modele janë furnizuar pa një grup plug-an-plumbi/ plug-an – lead set. Në këtë rast, ju lutemi përdorni një kabllo fleksibël për t'u përshtatur për lidhjen në monofazë: H05 VV-F 3 G 2,5 mm2, H05 VV-F 3 G 4 mm2 ose për 3 faza: H05 VV-F 5 G 1,5 mm2.

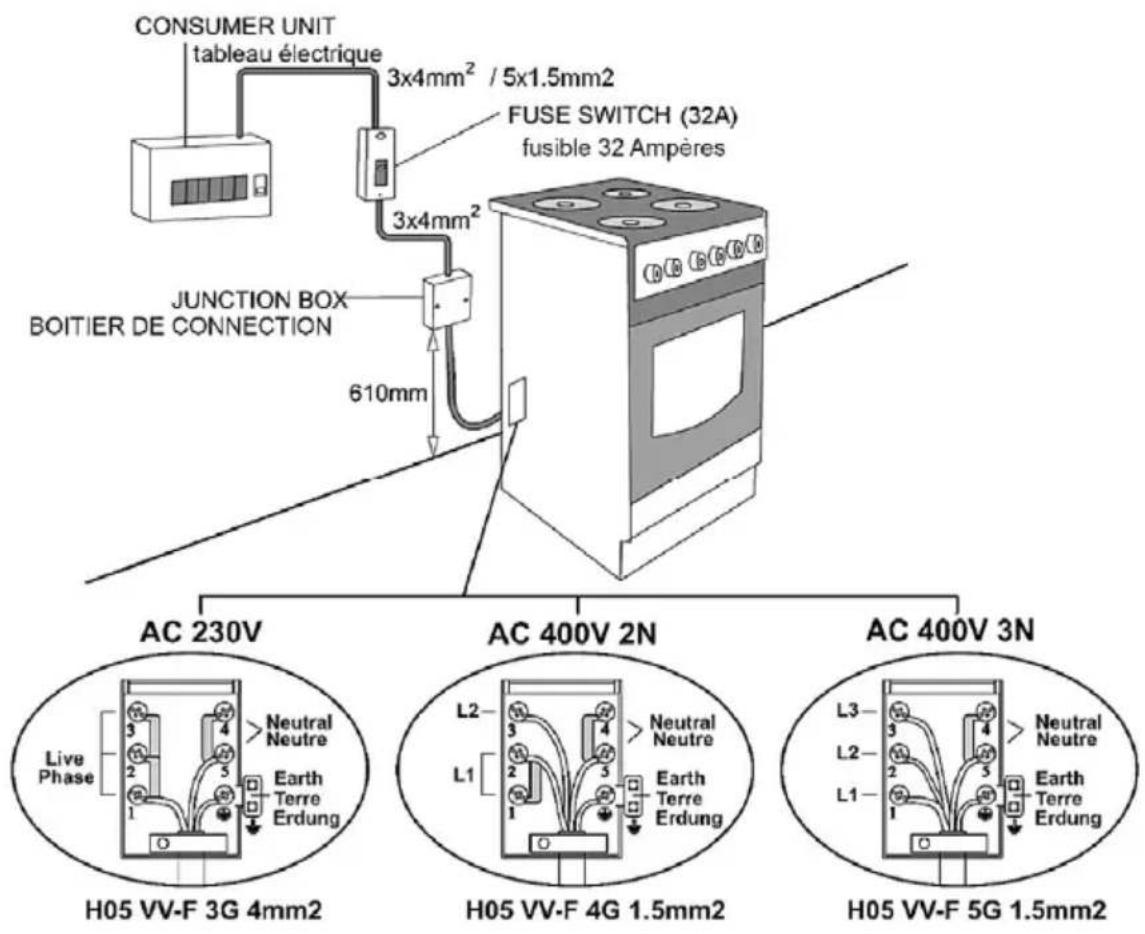

Skemat e lidhjes;

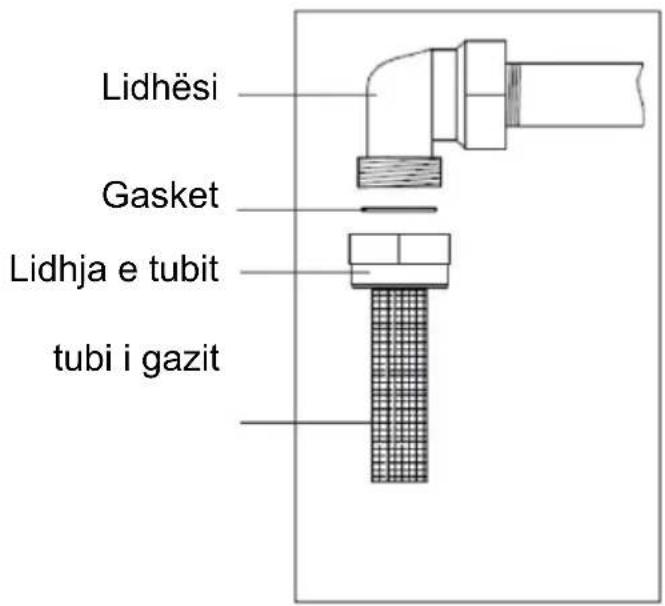

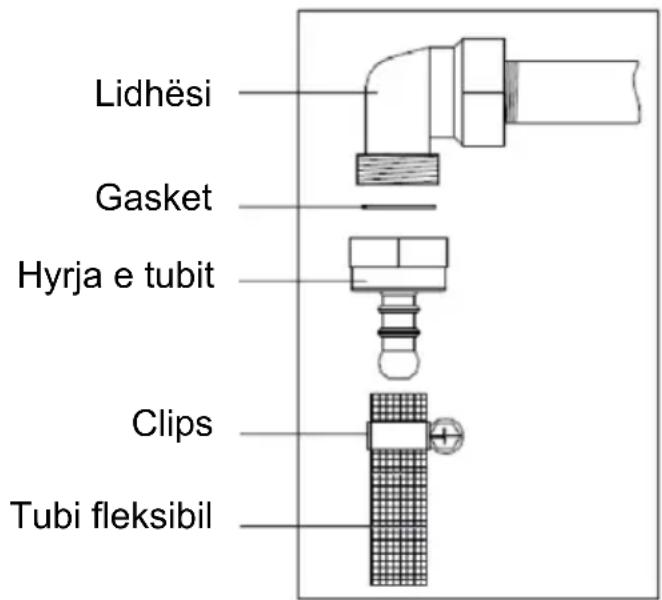

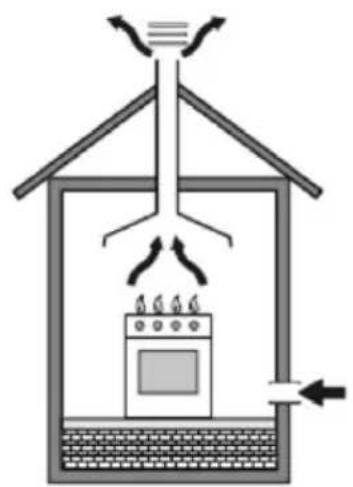

LIDHJA E GAZIT
KUJDES: KJO PAJISJE DUHET TË INSTALOHET VETËM NË HAPËSIRA TË VENTILUARA MIRË ME VENTILIM TË PËRHERSHËM NË PËRPUTHJE ME RREGULLORET E APLIKUESHME.
Kjo pajisje nuk është e lidhur me një pajisje evakuimi të produkteve me djegie. Ajo do të instalohet dhe lidhet në përputhje me rregulloret aktuale të instalimit. Vëmendje e veçantë duhet t'i kushtohet kërkesave relevante sa i përket ventilimit/ ajrosjes.
Përdorimi i një pajisjeje gatimi me gaz rezulton në prodhimin e nxehtësisë dhe lagështisë në dhomën në të cilën është instaluar. Sigurohuni që kuzhina të jetë e ajrosur mirë: mbani të hapura vrimat e ventilimit natyror ose instaloni një pajisje ventilimi mekanike (kapak ekstraktor mekanik)
Përdorimi i zgjatur i pajisjes mund të kërkojë ventilim shtesë, për shembull hapjen e një dritareje, ose ajrosjen më efektive, për shembull rritjen e nivelit të ventilimit mekanik atje ku ekziston.
Lidhja dhe Siguria:
-
Para instalimit, sigurohuni që kushtet lokale të shpërndarjes (natyra e gazit dhe presioni i gazit) dhe rregullimi i pajisjes të jenë në përputhshmëri.
-
Kushtet e rregullimit për këtë pajisje përcaktohen në etiketë (ose pllakën e të dhënave).
-
Kjo pajisje nuk është e lidhur me një pajisje për evakuimin e produkteve me djegie. Ajo do të instalohet dhe lidhet në përputhje me rregulloret aktuale të instalimit. Vëmendje e veçantë duhet t'i kushtohet kërkesave përkatëse në lidhje me ventilimin.
-
Vendosni pirgun në zorrë. Shtyjeni njërën nga zorrët derisa të shkojë në fund të tubit.
-
Për kontrollin e vulosjes; sigurohuni që butonat e kontrollit në panelin e kontrollit të jenë të mbyllur, por bombola e gazit është e hapur. Vendosni disa flluska sapuni në lidhje. Nëse ka rrjedhje gazi, do të shkumëzojë në zonën e sapo punuar.
-
Shporeti duhet të përdorë një vend ventilimi të mirë dhe duhet të instalohet në tokë të sheshtë.
-
Rikontrollojeni lidhjen e gazit.
-

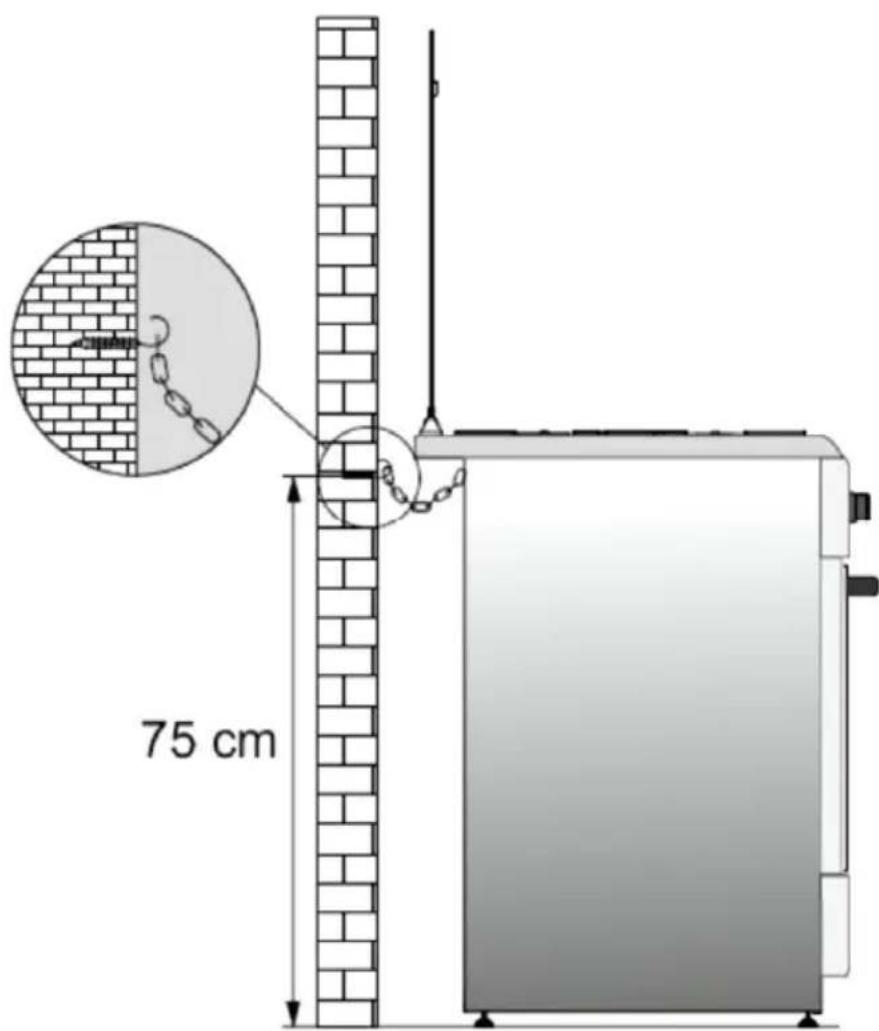

Gjatë vendosjes së shporetit në vendin e duhur, sigurohuni që të jetë në nivelin e banakut/ counter level. Vendoseni atë në nivelin e banakut/ counter level duke ia lëvizur këmbët kur është e domosdoshme.
-

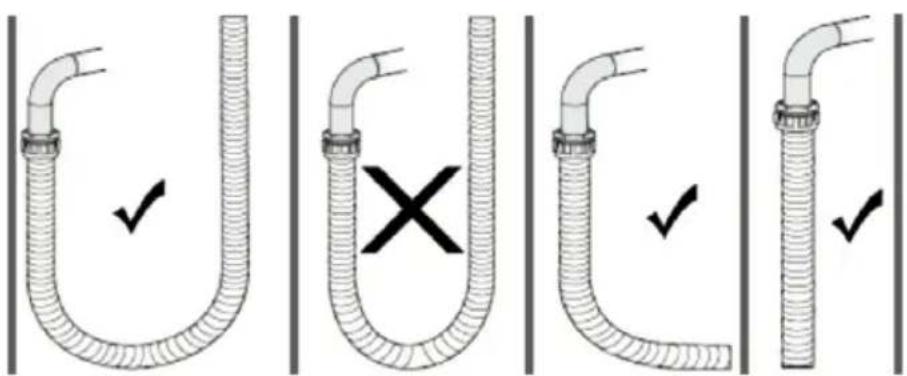

Mos lejoni që tubi i gazit dhe kablloja elektrike e shporetit tuaj të kalojë nëpër zona të nxehta, veçanërisht prapa pjesës së pasme të shporetit. Mos e lëvizni apo zhvendosni shporetin tanimë të lidhur me gaz. Meqenëse forca mjund ta lirojë tubin, mund të ndodh rrjedhja e gazit.
- Ju lutemi të përdorni një tub fleksibil për lidhje me gazin.
- Lidhnni shporetin tuaj me LPG në mënyrën më të shkurtër dhe pa asnjë rrjedhje. Min. 40 cm Max. 125 cm.
- Gjatë kontrollimit të rrjedhjes së gazit, kurrë mos përdorni ndonjë lloj flake si ato të ndezësit, fijes së shkrepsës, zjarri i cigareve apo diçka të ngjashme.
- Mos e mbyllni kapakun kur flaka është e ndezur
Vërejtje: Kapakët nga xhami/ qelqi mund të copëtohen kur të nxehen. Fikni të gjithë ndezësit para se ta mbyllni kapakun.
Skema e Lidhjes për LPG
Skema e lidhjes për NG
- Para se ta përdorni pajisjen, në mënyrë që të siguroni një përdorim përkatësisht shfrytëzim të sigurtë, sigurohuni që ta rregulloni pajisjen tek muri duke përdorur zingjirin and hooked screë supplied. Sigurohuni që grepat të futen në muri në mënyrë të sigurtë.
PARALAJMËRIM!
Në mënyrë që të parandalohet dhënia e magazinimit të pajisjes, duhet të instalohet dhe të stabilizohet ky mjet. Referojuni udhëzimeve për instalim.
POZITA E PAJISJES
Simbolet e funksionimit të shporetit:
Embyllur
Ndezësi i furrës / Elementi i nxehjes
Flakë e vogël
Elementi e nxehjes në pjesën e sipërme
Flakë e madhe
Furra & Ndezësi i Grillit
Ndezja
Ndezësi i Grillit / Elementi i nxehjes
Përdorimi i manualit
Grilli & Turnspit
Llampa e furrës
Ventilimi i shpejtë Turbo
Kohëmatësi
Ventilimi Turbo & Elementi i nxehjes turbo
Kalim,Turnspiti(*)
Pjesët dhe funksionet:
-
Kapaku i sipërm
-
Dera e furrës
-
Pjesa e sipërme e gatimit
-
Pullat e komandës
-
Paneli për komandë
-
Rafti i poshtëm
-
Rrjeti i telit
-
Rafti i mesëm
-
Tabaku
-
Rafti i mesëm i pjesës së sipërme
-
Zgavra
-
Rafti i sipërm
-
Mbulesa e poshtme
-
Llampa e furrës
-
Doreza e dorës
Para se të përdorni tenxhere, ju lutemi hiqni të gjitha shiritat e ndezshëm, shkumë ose çdo material tjetër ambalazhi në tenxhere. Gjithashtu nxirrni manualin e përdorimit dhe materiale të tjera të ndezshme nga brenda tenxheres.
Përdorimi i pllakës montuese të gatimit për ndezësit e gazit:
- Cili ndezës do të përdoret dhe me cilën dorezë përcaktohet nga shenjat në kornizën e dorezës ose në panelin e komandës.

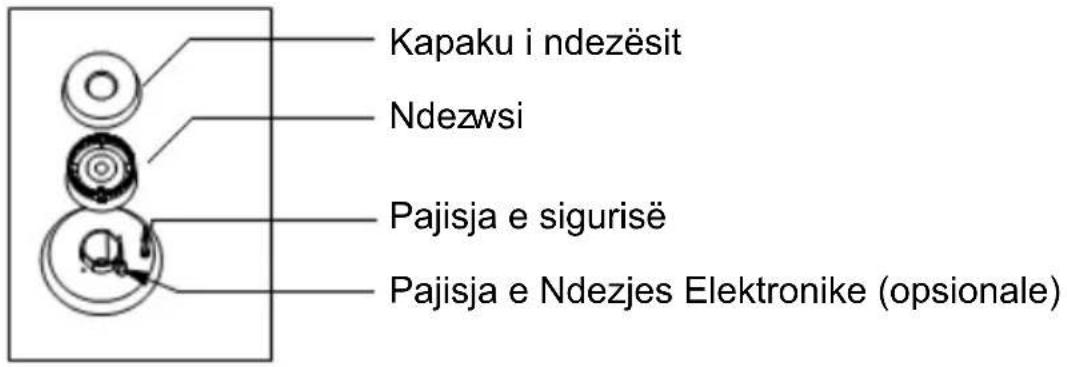

Djegësi i gazit kontrollohet nga secili prej dorezave është i pajisur me një simbol
Ndezësi i gazit i kontrolluar nga secila prej dorëzave paraqitet me nga një simbol.
Shtypni përpara dhe ktheni çelësin përkatës në drejtim të kundërt të
orës në maksimum, me simbolin.
Për të fikur ndezësin ktheni pullat përkatëse të orës deri sa të ndalet.
Të parqitura në dorezë janë shumë simbole, për fikje/ off siç është
• , për flakë të madhe one për flakë të ulët minimale .
-
Në rast se pjesa e sipërme e shpoeretit është e pajisur me ndezësit të cilët operojnë me gaz, atëherë dorëza të përshtatshme duhet të përdoren në mënyrë që të funksionojnë apo t'i ndezni ndezësit. Disa modele kanë ndezje automatike nga doreza; dhe është shumë e lehtë të ndezni ndezësin duke e rrotulluar dorezën. E poashtu, ndezësit mund të ndezen duke e shtypur butonin e ndezjes, por ato mund të ndezen edhe me një fije shkrepëse.
-
Mos operoni vazhdimisht me ndezësin për më shumë se 15 sekonda. Nëse ndezësi nuk ndezet, prisni të paktën një minutë para se të provoni përsëri. Nëse ndezësit janë shuar për ndonjë arsye, mbyllni valvulën e kontrollit të gazit dhe prisni të paktën një minutë para se të provoni përsëri.
-
Në modelet me Sistemin e Sigurisë së Gazit, kur flaka e tenxhere s është shuar, valvula e kontrollit ndërpret automatikisht gazin. Për funksionimin e ndezësve me sistemin e sigurisë së gazit duhet të shtypni çelësin dhe të ktheni kronometrin. Pas ndezjes duhet të prisni gati 5-10 sekonda për aktivizimin e sistemeve të sigurisë së gazit. Nëse ndezësi është shuar për ndonjë arsye, mbylleni valulën e kontrollit të gazit dhe prisni të paktën një minutë para se të provoni përsëri.
-

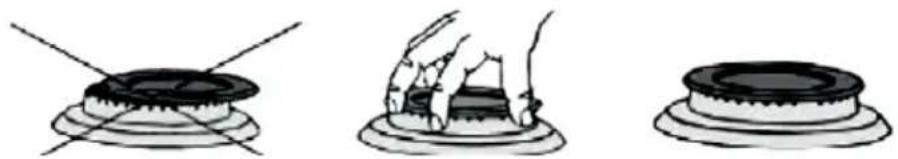

Para se të përdorni vatrën tuaj, sigurohuni që kapakët e ndezjes të jenë pozicionuar mirë. Vendosja e duhur e kapakëve të ndezësit janë paraqitur si në pjesën e mëposhtme.
| Ndezësi Ėok | ∅ 24 - 28 cm |
| Ndezësi i shpejtë | ∅ 22 - 26 cm |
| Ndezësi gjysëm i | ∅ 18 - 22 cm |
| Ndezësi ndihmës | ∅ 12 - 18 cm |

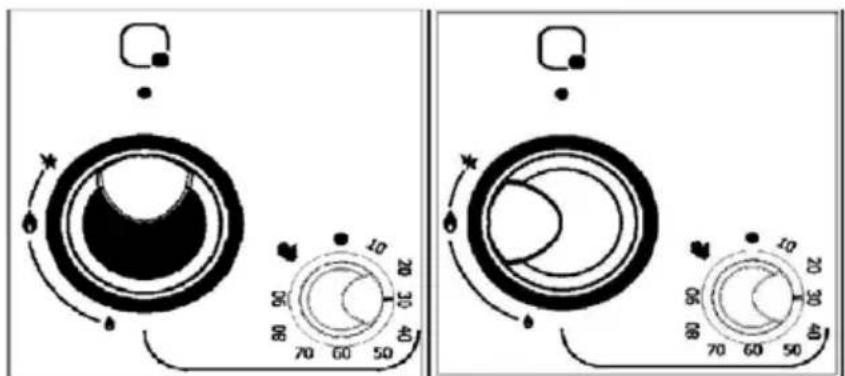

Qeliza e djegies së zgjuar/ Smart Burner Cell
(Opcionale)
1- Koha e gatimit rregullohet duke e kthyer dorezën e kontrollit në të djathtë (Shembull: 30 minuta.) Siç paraqitet në pjesën e mëposhtme.
2- Pasi të jetë rregulluar koha, shtypni çelësin e kontrollit të ndezësit dhe kthejeni atë majtas (në drejtimin e kundërt të akerepave të orës) te simboli i flakës dhe ndizni ndezësin. Pasi të fillojë djegia, bëni që
sistemi i sigurisë të vazhdojë duke mbajtur butonin e shtypur poshtë për 5-10 sekonda.
3- Nëse djegia nuk bëhet pasi të shtypni dhe lëshoni çelësin, përsëritni hapin e 2-të.
4- Pas kohëzgjatjes që është vendosur në kohëmatës, flaka në ndezës do të ndërpritet automatikisht dhe do të dëgjohet një tingull n joftimi "bing". Përfundoni procesin duke e kthyer butonin e kontrollit të ndezësit inteligjent në pozicionin (●).
PARALAJMËRIM:
Vendosja e kohës nuk është e mundur kur butoni në pozicion me shenjë dore të shkronjës c . Ndezësi reagon përgjithmonë.
Përdorimi pjesës së sipërme të gatimit për pjatat e nxehta:
Pjata e nxehtë e fuqisë së fuqisë së tryezës për 3 versionet e niveleve të fuqisë
| 145 mm | NIVELI 1 | 250 W | NIVELI 2 | 750 W | NIVELI 3 | 1000 W |
| 180 mm 250 W | 1100 W | 1500 W |
Hotplate poëer table for 6 poëer levels version (Optional)
| Pjata e nxehtë | NIVELI 1 | NIVELI 2 | NIVELI 3 | NIVELI 4 | NIVELI 5 | NIVELI 6 |
| 145 mm | 95 W | 155 W | 250 W | 400 W | 750 W | 1000 W |
| 180 mm | 115 W | 175 W | 250 W | 600 W | 850 W | 1500 W |
| 145mm Rapid | 135 W | 165 W | 250 W | 500 W | 750 W | 1500 W |
| 180mm Rapid | 175 W | 220 W | 300 W | 850 W | 1150 W | 2000 W |
- Pllakat elektrike janë standarde me 3 ose 6 nivele të temperaturës (siç përshkruhen këtu në tabelë).
- Kur e shfrytëzoni apo përdorni për herën e parë, lëreni të punojë ngrohësen tuaj elektrike në pozicionin maksimal për 5 minuta. Kjo do ta bëjë agjentin e ndjeshëm ndaj nxehtësisë në ngrohësin tuaj që të forcohet nga djegia.
- Përdorni tenxhere/ tiganë me fund të sheshtë, të cilat kontaktojnë plotësisht me nxehtësinë sa më shumë që të mundeni, në mënyrë
që ta përdorni energjinë në mënyrë sa më produktive.
- Rregulloni nivelin e temperaturës me butonin e kontrollit të pllakës së nxehtë përderisa e kthehni në drejtimin e lëvizjes së akrepave të orës.
Përdorimi/ shfrytëzimi i gazit të furrës:
Se cili ndezës do të përdoret në përputhshmëri me cilën dorezë/ çelës korrespondues është e definuar nga shenjat në kornizën e dorezës/ çelësit apo në panelin e komandës.
Kontrollimi për ndezjen e furrës: Shtyjeni përpara dhe kthejeni çelësin/ dorezën korresponduese në drejtimin e kundërt të lëvizjes së akrepave të orës në maksimum me simbolin/ (+). Ndërsa për ta fikur (turn off) ndezësin, ktheni dorezat/ çelësat korrespondues në drejtimin e lëvizjes së akrepave të orës derisa ajo të ndalet. Të paraqitura në dorezë janë simbole të ndryshme për fikje siç është ●, ndërsa për flakën maksimale siç është ▼si dhe për flakën minimale siç është ◆.
Kontrollimi për djegien në grill: Shtyjeni përpara dhe kthejeni çelësin/dorëzen korresponduese në drejtimin e lëvizjes së akrepave të orës në maksimum, me simbolin (7).
Vërejtje:
* Kur filloni t'i përdoni ngrohësit e furrës, ju lutemi mos e mbyllni deren e furrës dhe prisni 3 minuta pra se ta ktheni në pozicionin e hapur.
* Nëse shporeti juaj nuk ka çelës kontrollimi të veçantë për të vënë në funksionim furrën dhe ndezësin e pjekjes, ju lutemi shtyjeni përpara dhe kthejeni çelësin përkatës në drejtimin e kundërt të lëvizjes së akrepave të orës deri në maksimum.
* Nëse shporeti juaj ka termostat, çelësi i përmendur i kontrollit duhet të vendoset në vlerën e dëshiruar të temperaturës. (Opsionale)
* Nëse shporeti juaj ka mundësi për furrë smart me gaz (kohëmatës me funksion të ndërprerjes), ju lutemi ndiqni rekomandimet siç përmenden në gelizën e ndezësit inteligjent/ smart.
* Nëse shporeti juaj ka një kohëmatës mekanik, butoni i kohëmatësit duhet të pozicionohet në vlerën e dëshiruar të kohës. Pas përfundimit të kohës së përcaktuar të gatimit, do të dëgjoni tonin "bing " nga kohëmatësi. Kohëmatësi është vetëm për treguar kohën. Dhe nuk mund ta vë në funksion shporetin. Në rast se shporeti juaj ka kohëmatës mekanik, atëherë çelësi/ doreza për përcaktimin e kohës duhet të pozicionohet tek vlera e dëshirueshme e kohës. Në fund të kohës së përcaktuar për gatim do të dëgjoni tingullin " bing " nga kohëmatësi. Kohëmatësi është vetëm për të treguar kohën. Nuk mund të vë në funksion shporetin.
Përdorimi i furrës elektrike:
- Kur furra vihet në funksion për herë të parë, një erë e padëshirueshme do të shpërndahet e cila do të vijë si rezultat shfrytëzimit të elementeve të ngrohura. Në mënyrë që ta largoni ëtë erë të padëshirueshme, vëni furrën në funksion në temperaturë prej 250°C për 45-60 minuta përderisa furra është e zbrazur.
- Doreza/ çelësi për kontrollimin e furrës duhet të pozicionohet tek vlera e dëshirueshme, përndryshe furra nuk do të funksionojë.
- Doreza/ çelësi për kontrollimin e Termostatit duhet të pozicionohet tek vlera e dëshirueshme e temperaturës.
- Doreza/ çelësi i kontrollit të kohëmatësit duhet të pozicionohet në vlerën e dëshiruar të kohës. Pas përfundimit të kohës së përcaktua të gatimit, do të dëgjoni një tingull "bing" nga kohëmatësi dhe shporeti do të ndalojë së funksionuari. Nëse dëshironi që ta përdorni shporetin pa kontrollin e kohëmatësit, ju lutemi ktheni manualıht çelësin e kontrollit të kohëmatësit në pozicionin siç përcaktohet m e simbolin . (Opsional e)
- Gjatë kohës përderisa pjekja/ përgaditja është duke u bërë nëfurrë, dera e furrës nuk duhet të hapet shpesh. Ngase hapja e shpeshtë e furrës mund të ndikojë në disbalancin e qarkullimit të nxehtësisës dhe rezultatet mund të ju ndryshojnë.
- Duhet të bëhet ngrohja fillestare 5 - 10 min. para se të filloni pjekjen.
Tabela e kohës së përgaditjes/ pjekjes:
| Shujtat Tem | peratura Pozita e raftit Koha | pjekjes (min.) | |
| Tortë kremoze 150 | - 170 2 30 - 35 | ||
| Brumëra 200 - 220 | 2 35 - 45 | ||
| Biskota 160 - 170 3 | 20 - 25 | ||
| Biskota/ cookie 160 | - 170 3 | 20 - 35 | |
| Torta 160 - 180 2 | 25 - 35 | ||
| Biskotë e dredhur 2 | 00 - 220 2 30 - 40 | ||
| File paste 180 - 220 | 2 35 - 45 | ||
| Brumëra 160 - 180 | 2 20 - 30 | ||
| Mish qingji | 200 - 230 1 | 90 - 120 | |
| Mish viçi 200 - 230 | 1 90 - 120 | ||
| Mish deleje | 210 - 230 1 | 90 - 120 | |
| Mish pule ( pjesë) | 210 - 230 1 | 75 | - 100 |
| Peshk | 190 - 210 2 | 40 | - 50 |
Vërejtje: Rezultatet mund të ndryshojnë në varësi të tensionit të zonës dhe materialit që kanë cilësi, sasi dhe temperatura të ndryshme. Përdorimi i formave të tortës, ndërsa përgaditja e tortës jep rezultat më të mirë.
Ndryshimi e funksionimit të tubit për pjekjen e sipërme të gatimit me ngrohës të gazit:
Lloji i tubit i përcaktuar fabrikisht: LPG G30-30mBar Në rast se furnizimi i juaj i gazit është i ndryshëm, ju l u t e m i n dë r r o n i t u b e t e g a z udhëzimet e mëposhtme.
- Fillimisht, ju lutemi mbyllni të gjitha furnizimet me gaz të shporetit. Ju lutemi përdoreni kaçavidën me kokë speciale për të larrguar dhe instaluar tubin (nozzle).
- Ju lutemi largojeni tubin nga ndezësi me kaçavidë speciale për largimin e tubit dhe instaloni një tub të ri.
- Ju lutemi mbylleni tubin me gishtin tuaj, hapeni valvulën e gazit dhe kontrollojeni rrjedhjen e gazit me shkumë të sapunit.

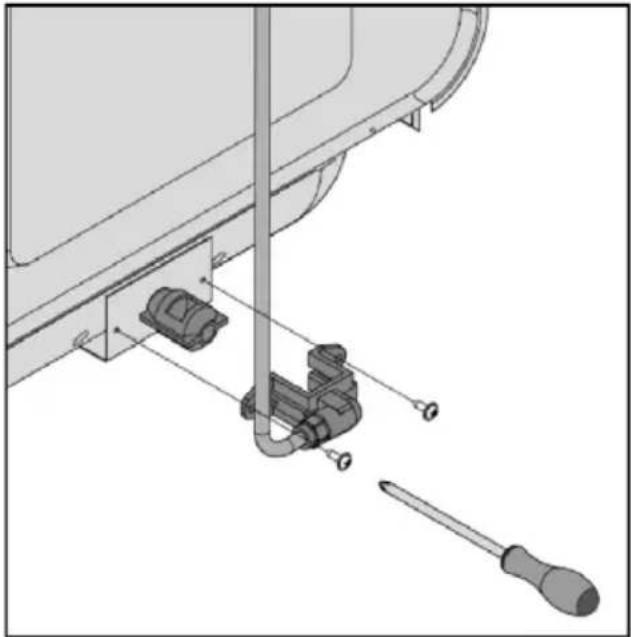

Funksionimi i ndryshimit të tubit, për ngrohësit e
furrës:
Ju lutemi hiqni mbulesën e pasme të shporetit dhe hiqni trupin e fiksimit të tubit nga ndezësi. Pastaj hiqni tubin nga trupi i injektorit me drejtuesin e tubit special për ndryshimin e tubit. Pas ndërrimit, mbyllni vrimën e grykës me gisht, hapni valvulën e gazit dhe kontrolloni rrjedhjen e gazit me shkumë të sapunit nga raundi i sipërfaqes së lidhjes së tubit - trupit. Pastaj ri-instaloni trupin e tubit në ndezës nga vidat (screws).
Për Ilojet e tjera të ngrohësve;
Rregullimi i flakës së reduktuar:
Në mënyrë që të ndryshoni shporetin tuaj me një lloj tjetër të gazit, bëjeni ndryshimin për flakë të reduktuar me shumë kujdes duke e rrotulluar me një kaçavidë të vogël ashtu siç është paraqitur në pjesën e mëposhtme në vidë në mes ose afër valvulës së gazit përderisa bëni ndryshimet e tubeve.
| Nga LPG tek Gazi Natyral | Nga gazi Natural te k L P G | |
| Ngrohësi Rapid | 3 rrotullime në drejtimin e kundërt të orës | 3 rrotullime në drejtimin e orës |
| Ngrohësi gjysëm-rapid | 2.5 rrotullime në drejtimin e kundërt të orës | 2.5 rrotullime në drejtimin e orës |
| Ngrohësi Ndihmës | 2 rrotullime në drejtimin e kundërt të orës | 2 rrotullime në drejtimin e orës |
| wok Burner | 4 rrotullime në drejtimin e kundërt të orës | 4 rrotullime në drejtimin e orës |
| Ngrohësi i furrës | 4.5 rrotullime në drejtimin e kundërt të orës | 4,5 rrotullime në drejtimin e orës |
| Ngrohësi me grill | 4 rrotullime në drejtimin e kundërt të orës | 4 rrotullime në drejtimin e orës |
NË RAST SE PAJISJA NUK FUNKSIONON Pajisjet Elekstrike
| Problemi | Shkaktarët e mundshëm | Zgjidhjet e sygjeruara |
| Furra nuk është duke funksionuar | Mosfunksionimi i siguresave apo mosfunksionimi automatik i siguresave | Kontrolloni kutinë e përgjithshme të siguresave dhe korrigjoni nëse ka ndërprerës throën. Kontrolloni kutinë e përgjithshme të siguresave për të parë nëse siguresa automatike ose ndërprerësit janë të fikur. Nëse problemi,përsëritet,telefononi |
| Pajisja është e fikur nga priza e rrymës (së tokëzuar) | Sigurohuni se njësia është e kyçur | |
| Drita e furrës nuk është duke funksionuar | Llampa e furrës ka një defekt. | Ndërrojeni Llampën. |
| Nuk ka rrymë | Kontrolloni kutinë e përgjithshme të siguresave dhe korrigjoni nëse ka ndërprerës të prishur. Kontrolloni kutinë e përgjithshme të siguresave për të parë nëse siguresa automatike ose ndërprerësit janë të fikura. Nëse problemi përsëritet, telefononi shërbimin teknik për të hequr arsyen | |
| Furra nuk është duke ngrohur | Temperatura e furrës dhe /apo modeli i gatimit nuk është selektuar | Vendoseni modelin e gatimit/përgaditjes si dhe temperaturen |
| Nuk ka rrymë | Kontrolloni kutinë e përgjithshme të siguresave dhe korrigjoni nëse ka ndërprerës të prishur. Kontrolloni kutinë e përgjithshme të siguresave për të parë nëse siguresa automatike ose ndërprerësit janë të fikur. Nëse problemi përsëritet, telefononi shërbimin teknik për të gjetur arsyen e defektit të siguresave |
Pajisjet e gazit
| Nuk ndizet | Nuk ka rrymë | Kontrolloni kutinë e përgjithshme të siguresave dhe korrigjoni nëse ka ndërprerës të shkundur. |
| Valvula kryesore e gazit është fikur | Ndezeni valvulen kryesore të gazit. | |
| Tubi i gazit është përkulur/ lakuar. | Lidheni tubin e gazit në mënyrë të përshtatshme. | |
| Gazi nuk pov rrjedh | Injektorët e ndezjes janë bllokuar. | Pastroni injektorët. |
| Tubi i gazit është përkulur/ lakuar. | Lidhni tubet e gazit në mënyrë të përshtatshme. | |
| Flakë pabarabartë/ flakë | Injektorët e ndezjes janë bllokuar. | Pastroni injektorët. |
| Ndezësit mund të jenë lagur. | Thani/ terni pjesët e ndezësit me kujdes. | |
| Kapakët e ndezësve mund të mos vendosen si duhet. | Sigurohuni që kapakët dhe ndezësit të jenë vendosur në mënyrë korrekte. | |
| Valvula kryesore e gazit është fikur. | Ndezni valvulen kryesore të gazit. | |
| Shishe e zbrazët e gazit (LPG është përdorur) | Zëvendësojeni me një shishe të re. |
Kohëmatësi dixhital/ Shfaqni (modelet me kohëmatës digjital)
Problemi Shkaqet e mundshme Zgjidhjet e sygjeruara
| Ekrani për paraqitjen e kohës është po ndizet ose është ndezur. | Para se të ndodhë dështimi i fuqisë. | Vendosni kohën aktuale. Fikni modelin e gatimit dhe rrotullojeni tek modeli i gatimit që ju dëshironi |
Nëse problemi nuk zgjidhet:
1) Ndërpreni lidhjen e energjisë elektrike të njësisë (fikni ndërprerësin)
2) Thirreni prodhuesin, agjentët e shërbimit të tij apo persona të ngjashëm të kualifikuar.
E RËNDËSISHME
Mos provoni të riparoni pajisjen ju vetë. Nuk ka ndonjë pjesë brenda produktit që të mund të riparohen nga konsumatori.
PËRDORIMI I MBUROJES SË NXEHTËSISË (\*)
Opsionale
Një panel sigurie është krijuar për të mbrojtur panelin e kontrollit dhe butonat kur furra është në modalitetin Grill. Vendosni panelin e sigurisë nën panelin e kontrollit duke hapur xhamin e mbulesës së përparme të furrës.
Dhe pastaj sigurojeni panelin e sigurisë në furrën e ndërmjetme dhe mbulesën e përparme duke e mbyllur butësisht mbulesën. Ju lutemi përdorni këtë panel sigurie për të shmangur dëmtimin e nxehtësisë në panelin e kontrollit dhe butonat kur furra të jetë në skarë.
Gjatë gatimit / përgaditjes është e rëndësishme që gatimi të mbajë kapakun të hapur në distancë të caktuar - kur gatuhet në skarë. Paneli i sigurisë do të sigurojë një rrethanë ideale gatimi, ndërsa mbrojnë panelin e kontrollit dhe butonat.
PËRDORIMI I KALIMIT/ TURNSPIT (\*) Opsional
Nëse shporeti juaj ka opsionin e kalimit/ turnspit, ju lutemi ndiqni rekomandimet si në pjesën e mëposhtme;
Instaloni grepin e kthesës në vrimën e fiksimit në zgavër. Vendosni artikullin e gatimit (pulë, etj.) Në skarë së bashku dhe rregulloni nga tehat dhe vidat. Pastaj instaloni ato në motor kalimi/ turnspit siç është paraqitur në figurat e mëposhtme dhe realizoni funksionimin e sistemit të kalimit/ turnspit nga butoni komandues nga paneli i kontrollit.
- Shkëputni prizën gë furnizon energjinë elektrike për furrën nga priza.
- Përderisa furra është duke funksionuar ose menjëherë pasi të fillojë të funksionojë, është jashtëzakonisht e nxehtë. Ju duhet t ë shmangni prekjen nga elementët e ngrohjes.
- Asnjëherë mos pastroni pjesën e brendshme, panelin, kapakun, tabakanë dhe të gjitha pjesët e tjera të furrës me mjetet si furça e
fortë, rrjeta pastruese ose thika. Mos përdorni mjete gërryese, gërvishtëse dhe detergjentë.
- Pasi të i keni pastruar pjesët e brendshme të furrës me një leckë sapuni, shpërlajeni atë dhe më pas thajeni plotësisht me një leckë të butë.
- Pastroni sipërfaqet e xhamit me mjete speciale për pastrimin e xhamit.
- Mos pastroni furrën tuaj me pastrues me avull.
- Para se të hapni kapakun e sipërm të furrës, pastroni lëngun e derdhur nga kapaku. Poashtu, para se të mbyllni kapakun sigurohuni se tavolina e shporetit është mjaftë e freskët.
- Kurrë mos përdorni agjentë të ndezshëm si acid, hollues dhe benzinë kur pastroni furrën tuaj.
- Mos e pastroni ndonjë pjesë të furrës suaj në enëlarëse.
Pastrimi i pjatave të gatimit
Salca e derdhur, lëngu i frutave, etj. duhet të pastrohen sa më shpejt që të jetë e mundur me një leckë të butë të njomur në ujë me një detergjent. Mos përdorni lesh çeliku ose thika për të pastruar mbetjet e papastërta. Lyejeni mbetjet me një leckë të lagur me një detergjent shumë të lagur, por kini kujdes që të mos humbni smaltin. Pastroni kapakë të emaluar në ujë dhe detergjent; Ato gjithashtu mund të lahen në pjatalarëse.
Hiqni mbulesat dhe grilat e ndezësit dhe lani me kujdes me ujë dhe me detergjent. Para se të ktheheni në vend, thani ato plotësisht.
Sigurohuni që ndezësit të jenë mbledhur siç duhet. Djegësi mund të pastrohet me lesh çeliku ose leckë gërryese të lehta, nëse është e nevojshme.
Dera e furrës dhe mbulesa prej xhami/ qelqi (nëse ka), pastroni vetëm me ujë dhe shmangni përdorimin e substancave të mprehta ose gërryese.
Për ndezësit automatikë, pajisja e shkëndijës duhet të pastrohet periodikisht për të shmangur problemet e djegies;
Kontrolloni në mënyrë periodike që vrimat e ndezësit janë të bllokuara dhe pastroni ato.
Pastrimi i furrës
Pastroni pjesën e brendshme të furrës pas çdo përdorimi. Kur furra është akoma e ndezur, heqja e mbetjeve është më e lehtë. Për pastrim, mund të përdorni ujë të ngrohtë me një detergjent ose disa nga agjentët
pastrues të furrës me spërkatje. Mos e spërkatni substancën pastruese drejtpërdrejtë në ngrohës ose në pjesët e dyshemesë brenda furrës sepse mund të dëmtoni materialin dhe të lexoni të gjitha udhëzimet e prodhuesit për pastrim. Pastroni tabakatë dhe pllakat në furrë me ujë të nxehtë dhe detergjent.
Mbetjet i pastroni me një krem pastrues gërryes të lehtë.
Asnjëherë mos i mbuloni pjesët e furrës me fletë alumini. Kjo mund të rezultojë në mbinxehje e cila mund të ndikojë në rezultatin e pjekjes dhe të dëmtojë smaltin e furrës.
Kontrollimet rishtazi
Kontrolloni në mënyrë periodike gjendjen e tubit fleksibël të gazit dhe zëvendësojeni atë sapo të vini re shenjat e para të mveshjes. Rekomandohet të zëvendësoni tubin fleksibël të gazit një herë në vit. Nëse vëreni ndonjë gjë të pazakontë në funksionimin e pajisjes, kontaktoni një qendër të autorizuar të shërbimit për inspektim.
Mos mbani një shishe gazi bosh ose një shishe që nuk është e lidhur në zonën e mbyllur me pajisje.

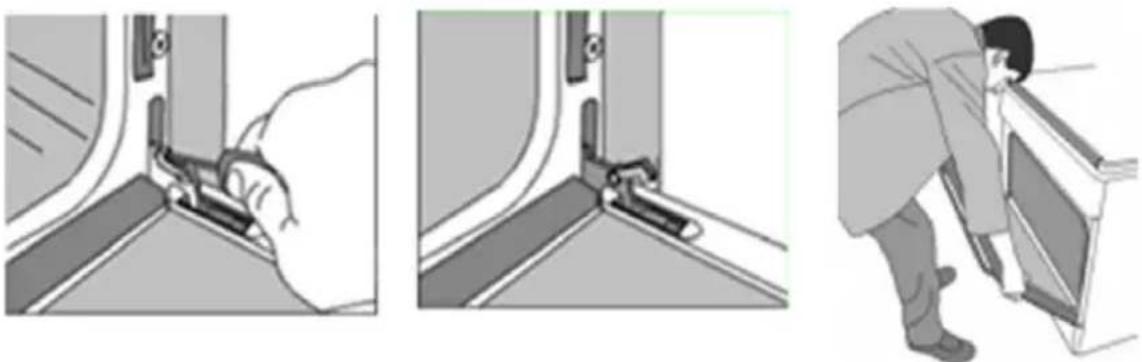

Heqja e derës
Ngrini grepin në varësen e derës siç është paraqitur në ilustrim. Ktheni grepin deri në fund. Tërhiqni derën duke i mbajtur fort me të dy duart.
Ndërrimi i llampës së furrës:
Lëreni zgavrën e furrës dhe ngrohësin e grilës ose elementët e ngrohjes të ftohen. Ndërpreni lidhjen elektrike
të pajisjes suaj përpara se të ndizni llampën e brendshme. Ndërroni me një llampë rezistente ndaj temperaturës 15-25Ë, 300 C.
PËRDORIMI I MBËSHTETJES PËR GOTËN E KAFESË (\*) Opsionale
Mbështetësja për kafe është të përdorni enë me diametër të vogël në shporetin tuaj. Vendoseni pjesën e mbështetjes në rrjetë në mënyrë qendrore dhe më pas vendoseni enën mbi të për të filluar përdorimin.
Për të mbrojtur mjedisin tonë dhe për të ricikluar materialet e forta të përdorura sa më plotësisht që të jetë e mundur, nga konsumatori kërkohet që të kthejë pajisjet që nuk servisohen në sistemin e mbledhjes publike për ato elektrike dhe elektronike.
Simboli i kryqëzuar tregon se ky produkt duhet të kthehet në pikën e grumbullimit që mbeturinat elektronike ta ushqejnë atë duke ricikluar riciklimin më të mirë të mundshëm të materialit.
Me sigurimin e këtij produkti ju do të parandaloni efektet e mundshme negative në mjedis dhe shëndetin e njeriut, të cilat mund të shkaktohen për shkak të hedhjes jo të duhur të këtij produkti. Me reciklimin e materialeve nga ky produkt, ju do të ndihmoni në ruajtjen e një mjedisi të shëndetshëm dhe burimeve natyrore.
Për informacione të hollësishëme në lidhje me mbledhjen e produkteve të EE kontaktoni tregtarin aty ku e keni blerë produktin.
Deklarata e Përputhshmërisë së BE-së /EU
Kjo pajisje është prodhuar në përputhje me standardet e zbatueshme Evropiane dhe në përputhje me të gjitha Direktivat dhe Rregulloret në fuqi.
Deklarata e BE-së e konformitetit mund të shkarkohet nga vegëza vijuese:
www.msan.hr/dokumentacijaartikala
Faleminderit për blerjen tuaj dhe shpresoj seju do tëjenë të kënaqur me përzgjedhjen. Nëse periudha e garancionit është e nevojshme për të riparuar produktin, ju lutem konsultohuni me shitësin Apo me me përeonin i cilijua shet produktin tone JU LUTEM LEXONI ME KUJDESPARAPËRDORIMITPRODUKTIT DOKUMENTET TEKNIKE DHE MANUALET CILAT JANË VENDOSUR NË KUTI!
GARANCI DEKLARATA:
Kjo fletgarancion ju garanton që prodhuesi, nëpermjët Pakom Kompani dooel, si një importues dhe ofrues i sigurisë ne Republikën e Kosoves, një riparim të lirë të njejtë në përputhje me rregullat e zbatueshme në pajtim me kushtet e përshkruara në këtë fletgarancion
KUSHTET E GARANCIONIT:
- Kjo fletgarancion, ne garantojmë se ju do të jetë subjekt i kësaj pune garancisë pa gabime të mundshme të shkaktuara nga mjeshtëri e profesionalizuar dhe të materialit të dobët. Të gjitha gabimet mund të ndodhin ne do t korrigjohen pa pagesë në një shërbim garancion të autorizuar.
- PERIUDHA EGARANCIONIT.Garancioni fillon nga dita eblerjes dhe vazhdon deri:
| 60 Muaj (5 Vite) | FRIGORIFERË, FRIZAT VERTIKALË DHE FRIZAT |
| 36 Muaj (3 Vite) | SHPORETAT, MAKINAT E LARJES SE TESHAVE, FURAT MONTUESE, ENELARSET, BOILERET. |
- Në rast prishjes produktit do të mbulohet nga ky garancion, zotohemi për të rregulluar njëjtin sa më shpejt të jetë e mundur, dhe jo më vonë se 30 ditë. Nëse produkti nuk mund të riparohet ose nuk riparohet brenda 30 ditëve, ajo do të zëvendësohet. Nesë procedura riparimit zgjat më shumë se 10 ditë, garancioni do të shtvhet për kohëzgjatjen e riparimit.
- Garancioni është e njohur vetëm me një faturë te shitjes, dhe me kartën e garancionit e cila duhet të plotësohet si duhet dhe duhet të përfshijë datën e shitjes, vula dhe nënshkrimi shitësit.
- Ofruesi i garancisë ofron shërbim dhe kopje rezervë për 5 vjet nga data e prodhimit.
GARANCIONI NUK MBULON
- Inspektimit të rregullt, mirëmbajtjen ndrrimi I pjesve hargjuese.
- Rregullim ose ndryshim në përmirësimin e produktit për zbatimin që nuk janë përshkruar në udhëzimet tëknike për përdorim, përvec modifikime paraqitura Me pëlqimi Pakom Kompani dooel.
GARANCIONI NUK PRANOHET NE KËTO RASTE :
- Nëse një klienti nuk paraqet kartën e saktë garancionit dhe faturën blerse.
- Në qoftë se blerësi nuk përmbush udhëzimet mbi përdorimin e produktit.
- Nëse produkti është i hapur, modifikuar ose riparuar nga personi i paautorizuar.
- Nëse dështimet produktit janë shkaktuar nga forcës madhore, të tilla si rrufeja, electriciteti në fatkeqësitë e rrjetit elektrike.
Nëse dështime shkaktuar dëme nga përdorimi i pavend ose transportit të pahijshme. Nëse defekt është një defekt në sistemin në të cilën produkti ështe i lidhur.
Shërbimi qendror: PAKOM KOMPANI, ul Jadranska magistra 12, 1000 Shkup
Tel.: 02/3202 893. Faks: 02/3202 892
M: servis@pakom.com.mk
www.pakom.com.mk, www.vivax.com
| DATA PRANIMIT PAISJES SERVIS |
| DATA RIPARIMIT |
| DATA PRANIMIT PAISJES SERVIS |
| DATA RIPARIMIT |
| DATA PRANIMIT PAISJES SERVIS |
| DATA RIPARIMIT |
SHERBEMI I AUTORIZUAR
VIVAX
MK (AL)
| Град | Сервис | Адреса | Телефон | |
| Shkup | DS-Elektro | Bul. Maqedonia nr. 5 078 327 685 | ||
| Shkup | Nipan – Stefan | Yurij Gagarin 87 076 423 071 | ||
| Shtip | Pako Servis | Nikola Chaulev 3 070 720 709 | ||
| Veles | Elektron | Marshal Tito 108 043 231 381 | ||
| Kavadar | Dallas Express | Visheshnica 6 070 218 213 | ||
| Kavadar | Ace Servis | Bel Kamen 45 070 394 374 | ||
| Gjevgjeli | Eko Frigo Term | Ivo Lola Ribar 43 070 320 708 | ||
| Prilep | MIS Elektrokompani | 11 Oktomvri 7a 048 427 009 | ||
| Resnje | Vlado Blazhevski | 070 249 343 | ||
| Pehcevo | Alfa Elektrotehnika | Vancho Kitanov 17 070 639 030 | ||
| St. Nikole | S-M | Leninova bb 070 632 829 | ||
| Kriva Pallanka | Amper Mladen | Boris Kidric 19 070 271 611 | ||
| Kercove | Razladi EM AA | 4. Korrik 125 071 338 875 | ||
| Manastir | Frigomont Dva | Trifun Panovski 28 070 269 313 | ||
| Tetove | Starter Fon | Ul.120 nr.10 044 333 590 | ||
| Gostivari | Servis Frigo | Nikola Parapunov 72 070 215 420 | ||
| Oher | Rit Elektronika | Turistica 44a 046 261 281 | ||
| Struge | Maktri Ojleski | Naum Naumovski Borhe 28 075 521 691 | ||
| Struge | LED Elektronika | Cvetan Dimov 22 070 304 724 | ||
| Diber | Krenar MD | Venec 2 66. 070 443 361 | ||
FLETGARANCIONI KS
VIVAX
EMRI PRODUKTit
LLOJI DHE MODELI
PRODHUESI
EMËRTIMI APO EMRI I SHITËSIT
NUMRI SERIAL
VULA: NËNSHKRIMI I PËRSONIT
TË NDERUAR BLERËS!
Faleminderit për blerjen tuaj dhe shpresoj seju do tëjenë të kënaqur me përzgjedhjen. Nëse periudha e garancionit është e nevojshme për të riparuar produktin, ju lutem konsultohuni me shitësin Apo me me përeonin i cilijua shet produktin tone JU LUTEM LEXONI ME KUJDESPARAPËRDORIMITPRODUKTIT DOKUMENTET TEKNIKE DHE MANUALET CILAT JANË VENDOSUR NË KUTI!
GARANCI DEKLARATA:
Kjo fletgarancion ju garanton që prodhuesi, nëpermjët AskTec Ltd, si një importues dhe ofrues i sigurisë ne Republikën e Kosoves, një riparim të lirë të njejtë në përputhje me rregullat e zbatueshme në pajtim me kushtet e përshkruara në këtë fletgarancion
KUSHTET E GARANCIONIT:
- Kjo fletgarancion, ne garantojmë se ju do të jetë subjekt i kësaj pune garancisë pa gabime të mundshme të shkaktuara nga mjeshtëri e profesionalizuar dhe të materialit të dobët. Të gjitha gabimet mund të ndodhin ne do t korrigjohen pa pagesë në një shërbim garancion të autorizuar.
- PERIUDHA EGARANCIONIT.Garancioni fillon nga dita eblerjes dhe vazhdon deri:
| 60 Muaj (5 Vite) | FRIGORIFERË, FRIZAT VERTIKALË DHE FRIZAT |
| 36 Muaj (3 Vite) | SHPORETAT, MAKINAT E LARJES SE TESHAVE, FURAT MONTUESE, ENELARSET, BOILERET. |
- Në rast prishjes produktit do të mbulohet nga ky garancion, zotohemi për të rregulluar njëjtin sa më shpejt të jetë e mundur, dhe jo më vonë se 45 ditë. Nëse produkti nuk mund të riparohet ose nuk riparohet brenda 45 ditëve, ajo do të zëvendësohet.
- Nesë procedura riparimit zgjat më shumë se 10 ditë, garancioni do të shtvhet për kohëzgjatjen e riparimit.
- Garancioni është e njohur vetëm me një faturë te shitjes, dhe me kartën e garancionit e cila duhet të plotësohet si duhet dhe duhet të përfshijë datën e shitjes, vula dhe nënshkrimi shitësit.
GARANCIONI NUK MBULON
- Inspektimit të rregullt, mirëmbajtjen ndrrimi l pjesve hargjuese.
- Rregullim ose ndryshim në përmirësimin e produktit për zbatimin që nuk janë përshkruar në udhëzimet tëknike për përdorim, përvec modifikime paraqitura Me pëlqimi AskTec LLC
GARANCIONI NUK PRANOHET NE KËTO RASTE :
- Nëse një klienti nuk paraqet kartën e saktë garancionit dhe faturën blerse.
- Në qoftë se blerësi nuk përmbush udhëzimet mbi përdorimin e produktit.
- Nëse produkti është i hapur, modifikuar ose riparuar nga personi i paautorizuar.
- Nëse dështimet produktit janë shkaktuar nga forcës madhore, të tilla si rrufeja, electriciteti në fatkeqësitë e rrjetit elektrike.
- Nëse dështime shkaktuar dëme nga përdorimi i pavend ose transportit të pahijshme. Nëse defekt është një defekt në sistemin në të cilën produkti ështe i lidhur.
| DATA PRANIMIT PAISJES SERVIS | ||
| DATA RIPARIMIT | ||
| DATA PRANIMIT PAISJES SERVIS | ||
| DATA RIPARIMIT | ||
| DATA PRANIMIT PAISJES SERVIS | ||
| DATA RIPARIMIT |
SHERBEMI I AUTORIZUAR
VIVAX
VIVAX Kondicioneret; Teknika e bardhe dhe pajisjet e vogla shtepiake
Ask Tec d.o.o.
Tahir Zajmi (Kosovatex)
10000 Prishtinë, Kosovë
Tel: +381 38 771 001
Fax: +381 38 771 000
GARANCIJSKI LIST
VIVAX
MODEL NAPRAVE
SERIJSKA ŠTEVILKA
DATUM IZROČITVE BLAGA
ŠTEVILKA PRODAJALČEVEGA RAČUNA
PRODAJNO MESTO
PODPIS IN ŽIG PRODAJALCA
- EN
- I nderuari konsumator,
- PËRMBAJTJA
- KARAKTERISTIKAT TEKNIKE TË SHPORETIT TUAJ
- INSTALIMI I SHPORETIT TUAJ
- LIDHJA ELEKTRIKE
- LIDHJA E GAZIT
- Lidhja dhe Siguria:
- PARALAJMËRIM!
- POZITA E PAJISJES
- Simbolet e funksionimit të shporetit:
- Pjesët dhe funksionet:
- Përdorimi i pllakës montuese të gatimit për ndezësit e gazit:
- Qeliza e djegies së zgjuar/ Smart Burner Cell
- (Opcionale)
- PARALAJMËRIM:
- Përdorimi pjesës së sipërme të gatimit për pjatat e nxehta:
- Përdorimi/ shfrytëzimi i gazit të furrës:
- Vërejtje:
- Përdorimi i furrës elektrike:
- Ndryshimi e funksionimit të tubit për pjekjen e sipërme të gatimit me ngrohës të gazit:
- Funksionimi i ndryshimit të tubit, për ngrohësit e
- furrës:
- Rregullimi i flakës së reduktuar:
- Kohëmatësi dixhital/ Shfaqni (modelet me kohëmatës digjital)
- Nëse problemi nuk zgjidhet:
- E RËNDËSISHME
- PËRDORIMI I MBUROJES SË NXEHTËSISË (\*)
- PËRDORIMI I KALIMIT/ TURNSPIT (\*) Opsional
- Pastrimi i pjatave të gatimit
- Pastrimi i furrës
- Kontrollimet rishtazi
- Heqja e derës
- Ndërrimi i llampës së furrës:
- PËRDORIMI I MBËSHTETJES PËR GOTËN E KAFESË (\*) Opsionale
- Deklarata e Përputhshmërisë së BE-së /EU
- GARANCI DEKLARATA:
- KUSHTET E GARANCIONIT:
- GARANCIONI NUK MBULON
- GARANCIONI NUK PRANOHET NE KËTO RASTE :
- FLETGARANCIONI KS
- VIVAX
- TË NDERUAR BLERËS!
- SHERBEMI I AUTORIZUAR
- GARANCIJSKI LIST
- MODEL NAPRAVE
- SERIJSKA ŠTEVILKA
- DATUM IZROČITVE BLAGA
- ŠTEVILKA PRODAJALČEVEGA RAČUNA
- PRODAJNO MESTO
- PODPIS IN ŽIG PRODAJALCA
Marka : Vivax
Modeli : FC-04602 WH
Kategori : Furre
