Vrsta izdelka	Pralni stroj s sprednjim polnjenjem
Znamka	Bosch
Model	WAU28P75NL
Mere (V x Š x G)	86.5 x 59.8 x 57.5 cm
Neto teža	Približno 70 kg
Kapaciteta pranja	8 kg
Največja hitrost ožemanja	1400 vrt/min
Energijski razred	A
Električni priključek	220-240 V, 50 Hz, 10 A
Glavne funkcije	Programi bombaž, sintetika, občutljivo, hitro 15 min, srajce, proti alergijam, para
Vzdrževanje in čiščenje	Program čiščenja bobna, umivalni črpalkni filter, odstranljiv predal za detergent
Varnost	Otroška varnost, sistem proti prelivanju, zaznavanje pene, zaklepanje vrat
Rezervni deli in popravljivost	Na voljo preko Bosch servisa, indeks popravljivosti 8.2/10
Splošne informacije	Navodila za uporabo na 505 straneh, večjezična (vključno FR)

Pogosto zastavljena vprašanja - WAU28P75NL BOSCH

Kako namestiti pralni stroj Bosch WAU28P75NL?

Razpakirajte napravo, odstranite transportne vijake, priključite dovod vode in odvodno cev, nato poravnajte nogice. Oglejte si shemo namestitve v navodilih.

Kaj storiti, če se prikaže koda napake?

Kode napak so navedene v navodilih. Na primer E36 pomeni težavo z odvodnjavanjem. Preverite črpalkni filter in odvodno cev.

Kako očistiti črpalkni filter?

Izvlecite napravo, odprite pokrov črpalke, odvijte pokrovček in odstranite ostanke. Ponovno namestite in preizkusite. To storite vsake 2 meseca.

Kateri program uporabiti za bombaž?

Uporabite program Bombaž pri 40°C ali 60°C. Za zelo umazan bel bombaž izberite 60°C s predpranjem.

Kako vklopiti otroško varnost?

Hkrati pritisnite tipki Predpranje in Zakasnjen zagon za 3 sekunde. Indikator potrdi vklop.

Zakaj se boben ne vrti?

Preverite, ali so vrata pravilno zaprta, otroška varnost ni vklopljena in program ni v pavzi. Če težava vztraja, kontaktirajte servis.

Kako vzdrževati tesnilo vrat?

Redno obrišite tesnilo z vlažno krpo, da preprečite plesen. Po vsakem pranju pustite vrata priprta.

Kakšna je največja zmogljivost perila?

Nazivna zmogljivost je 8 kg za bombaž. Ne prekoračite te obremenitve za učinkovito pranje.

Kako uporabiti program s paro?

Izberite program Para za osvežitev perila brez celotnega pranja. Primeren za rahlo umazana oblačila ali za likanje.

Kje najti rezervne dele?

Rezervni deli (jermeni, črpalke, elektronske plošče) so na voljo pri Bosch servisu ali na pooblaščenih spletnih straneh.

NAVODILA ZA UPORABO WAU28P75NL BOSCH

3.2.1 Uklanjanje ploče 28

3.2.2 Postavljanje ploče 28

3.1.1 Uklanjanje radne ploče

1. Uklonite vijke (1).
2. Gurnite radnu ploče do stražnje strane uređaja (2).
3. Pomaknite radnu ploču prema gore (3) da biste je uklonili.

3.2.1 Uklanjanje ploče

1. 1. Uklonite vijke (1).

2. Otpustite zahvatne elemente (2, 3).

3.11.1 Uklanjanje prednje ploče

1.

Podignite uredaj s prednje strane.

1. Uklonite vijke s donje strane (1).

3.11.2 Postavljanje prednje ploče

Nadvihnite spotrebič v prednej časti.

Nadvihnite spotrebič v prednej časti.

Nasveti za popravilo - Pralni stroj

i V zvezi s tem dokumentom 423

1.1 Pomembne informacije 423

1.1.1 Namen 423

1.2 Razlaga simbolov 423

1.2.1 Stopnje nevarnosti 423

1.2.2 Simboli za nevarmost....423

1.2.3 Struktura opozoril 424

1.2.4 Splošni simboli 424

Orodja in pripomočki.... 425

Popravilo 426

3.1 Zamenjava delovne površine.... 426

3.1.1 Odstranjevanje delovne površine 426

3.1.2 Namestitev delovne površine 426

3.2 Zamenjava plošče za vence 427

3.2.1 Odstranjevanje plošče za vence.... 427

3.2.2 Namestitev plošče za vence 427

3.3 Zamenjava predalčka za detergent.... 428

3.3.1 Odstranjevanje predalčka za detergent 428

3.3.2 Namestitev predalčka za detergent 428

3.4 Zamenjava ročaja predalčka za detergent.... 429

3.4.1 Odstranjevanje ročaja predalčka za detergent 429

3.4.2 Namestitev ročaja predalčka za detergent 429

3.5 Zamenjava vrat 430

3.5.1 Odstranjevanje vrat.... 430

3.5.2 Namestitev vrat.... 430

3.6 Zamenjava komponent vrat....431

3.6.1 Odstranjevanje komponent vrat 431

3.6.2 Namestitev komponent vrat 431

3.7 Zamenjava tesnila vrat.... 432

3.7.1 Odstranjevanje tesnila vrat 432

3.7.2 Namestitev tesnila vrat 435

3.8 Zamenjava varovala vrat.... 436

3.8.1 Odstranjevanje varovala vrat 436

3.8.2 Namestitev varovala vrat 437

3.9 Zamenjava luči bobna.... 438

3.9.1 Odstranjevanje luči bobna....438

3.9.2 Namestitev luči bobna.... 438

3.10 Zamenjava pokrova črpalke.... 439

3.10.1 Odstranjevanje pokrova črpalke 439

3.10.2 Namestitev pokrova črpalke 439

3.11 Zamenjava sprednje plošče 440

3.11.1 Odstranjevanje sprednje plošče.... 440

3.11.2 Namestitev sprednje plošče 442

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

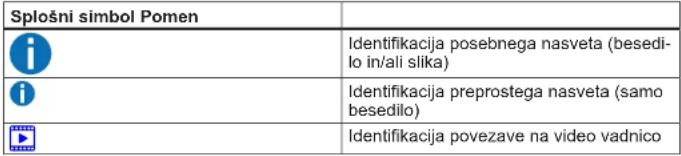

1.2.4 Splošni simboli
