GBK150ORLN - Klimatska naprava GORENJE - Brezplačna navodila za uporabo

Tip izdelka	Električni bojler (zalogovnik)
Model	GBK150ORLN (GBK150 E5)
Prostornina	141,5 L
Nazivni tlak	0,6 / 0,9 / 1,0 MPa (6 / 9 / 10 bar)
Moč	2000 W
Grelne enote	2 x 1000 W
Napetost	230 V~
Zaščitni razred	I
Stopnja zaščite	IP24
Čas ogrevanja (10°C do 65°C)	4 h 54 min
Energetski razred učinkovitosti	C (EcoBase regulacija)
Energetska učinkovitost ogrevanja vode	38,1%
Letna poraba električne energije	4395 kWh
Dnevna poraba električne energije	20,295 kWh
Teža (prazna/polnjena)	72 kg / 222 kg
Dimenzije pakiranja (ŠxGxV)	600 x 600 x 1420 mm
Protikorozijska zaščita	Emajliran rezervoar z magnezijevo anodo
Zaščita pred pregrevanjem	Da (dodatni toplotni odklopnik)
Zaščita pred suhim zagonom	Da
Funkcija proti legioneli	Da (ogreje na 70°C za 120 minut, če je voda <65°C 14 dni)
Vrsta nadzora	Elektronski EcoBase (ročno nastavljanje temperature)
Nastavitve temperature	~10°C (zaščita pred zmrzovanjem), 35°C, 57°C (ECO), 75°C
Vzdrževanje	Potrebni redni pregledi magnezijeve anode in odstranjevanje vodnega kamna

Pogosto zastavljena vprašanja - GBK150ORLN GORENJE

Kako nastavim temperaturo vode na mojem GBK150ORLN?

Pritiskajte gumb 2 večkrat, da se pomikate skozi temperaturne ravni: * (~10°C zaščita pred zmrzovanjem), 35°C, eco (57°C, priporočljivo za varčevanje z energijo) in 75°C. Zaslon prikaže nastavljeno temperaturo. Ko dosežete maksimum, ponovni pritisk vrne na prvo nastavitev.

Kaj počne način 'EcoSmart'?

Način EcoSmart se nauči vaših navad porabe tople vode v 7 dneh in nato samodejno ogreva vodo le, ko je potrebno, kar zmanjša porabo energije. Ta način je na voljo pri modelih EcoSmart; vaš GBK150ORLN je model EcoBase in nima te funkcije.

Kaj naj storim, če zaslon prikazuje napako E1?

Napaka E1 označuje napako temperaturnega senzorja. Svetloba za krmiljenje bo dvakrat hitro utripala. Obrnite se na pooblaščenega serviserja, ker je grelec okvarjen.

Kako izpraznim bojler za zimsko skladiščenje?

Izključite grelec iz električnega omrežja. Odprite pipo za toplo vodo, da sprostite tlak. Zaprite dovod hladne vode. Odvijte gibko cev na odvodu tople vode. Izpustite vodo skozi dovodno cev s pomočjo T-elementa z odvodnim ventilom (priporočljivo vgraditi). Ostalo bo majhna količina vode; pri ponovnem polnjenju pustite vodo teči vsaj dve minuti.

Kako pogosto je treba pregledati magnezijevo anodo?

Redne preglede mora opraviti pooblaščeni serviser v intervalih, ki niso daljši od navedenega v garancijskem listu. To zagotavlja protikorozijsko zaščito rezervoarja in ohranja garancijo.

Ali lahko bojler priključim na sončni ali centralni ogrevalni sistem?

Da, GBK150ORLN ima cevni toplotni izmenjevalnik za dodatne vire energije. Priključite dovod ogrevalnega medija (rdeče) in odvod (modro). Zagotovite ustrezno regulacijo temperature, da preprečite nenadzorovano izgubo toplote.

Kaj počne funkcija proti legioneli?

Če temperatura vode ostane pod 65°C 14 zaporednih dni, bo grelec samodejno ogrel vodo na 70°C in jo vzdrževal 120 minut, da uniči bakterije legionele.

Ali je bojler varen za otroke in starejše uporabnike?

Da, vendar le pod nadzorom ali po pouku o varni uporabi. Otroci se ne smejo igrati z napravo ali izvajati čiščenja/vzdrževanja brez nadzora.

Kakšen je največji tlak za varnostni ventil?

Namestite varnostni ventil z nazivnim tlakom 0,6 MPa (6 bar), 0,9 MPa (9 bar) ali 1,0 MPa (10 bar) (kot na nalepki). Preprečuje povečanje tlaka za več kot 0,1 MPa (1 bar) nad nazivnim tlakom.

Kako očistim zunanjost bojlerja?

Uporabite mehko krpo in blago čistilo za gladke lakirane površine. Ne uporabljajte čistil na osnovi alkohola ali abrazivnih čistil.

NAVODILA ZA UPORABO GBK150ORLN GORENJE

Aparat lahko uporabljajo otroci stari 8 let in starejši in osebe z zmanjšanimi fizičnimi, čutnimi ali mentalnimi sposobnostmi ali s pomanjkanjem izkušenj oz. znanjem će so pod nadzorom ali poučeni glede uporabe aparata na varen način in da razumejo možne nevarnosti.

Otroci se ne smejo igrati z aparatom.

Čiščenje in vzdrževanje aparata ne smejo izvajati otroci brez nadzora.

Vgradnja mora biti izvedena v skladu z veljavnimi predpisi in po navodilih proizvajalca. Izvesti jo mora strokovno usposobljen monter.

Pri zaprtem, tlačnem sistemu priključitve je potrebno na dotočno cev grelnika vode obvezno vgraditi varnostni ventil z nazivnim tlakom 0,6 MPa (6 bar), 0,9 MPa (9 bar) ali 1,0 MPa (10 bar) (glejte napisno tablico), ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa (1 bar) nad nazivnim.

Voda lahko kaplja iz odtočne odprtine varnostnega ventila zato mora biti odtočna odprtina odprta na atmosferski tlak.

Izpust varnostnega ventila mora biti nameščen v smeri navzdol in v območju, kjer ne zamrzuje.

Za pravilno delovanje varnostnega ventila je potrebno periodično izvajati kontrole, da se odstrani vodni kamen in se preveri, da varnostni ventil ni blokiran.

Med grelnik vode in varnostni ventil ni dovoljeno vgraditi zapornega ventila, ker s tem onemogočite tlačno varovanje grelnika!

Pred električno priključitvijo je potrebno grelnik obvezno najprej napolniti z vodo!

Grelnik je zaščiten za primer odpovedi delovnega termostata z dodatno toplotno varovalko. V primeru odpovedi termostata lahko v skladu z varnostnimi standardi voda v grelniku doseže temperaturo tudi do 130 °C. Pri izvedbi vodovodnih inštalacij je obvezno potrebno upoštevati, da lahko pride do navedenih temperaturnih preobremenitev.

Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zamrznitve vodo iz njega iztočiti.

Voda iz grelnika se izprazni skozi dotočno cev kotla. V ta namen je priporočljivo med varnostni ventil in dotočno cev namestiti poseben T-člen z izpustnim ventilom.

Proximo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.

Naši izdelki so opremljeni z okolju in zdravju neškodljivimi komponentami in so izdelani tako, da jih lahko v njihovi zadnji življenjski fazi čim bolj enostavno razstavimo in recikliramo.

Z reciklažo materialov zmanjšujemo količine odpadkov in zmanjšamo potrebo po proizvodnji osnovnih materialov (na primer kovine), ki zahteva ogromno energije ter povzroča izpuste škodljivih snovi. Z reciklažnimi postopki tako zmanjšujemo porabo naravnih virov, saj lahko odpadne dele iz plastike in kovin ponovno vrnemo v različne proizvodne procese.

Za več informacij o sistemu odlaganja odpadkov obiščite svoj center za odlaganje odpadkov, ali trgovca, pri katerem je bil izdelek kupljen.

Cenjeni kupec, zahvaljujemo se Vam za nakup našega izdelka. PROSIMO, DA PRED VGRADNJO IN PRVO UPORABO GRELNIKA VODE SKRBNO PREBERETE NAVODILA.

Grelnik je izdelan v skladu z veljavnimi standardi in uradno preizkušen, zanj pa sta bila izdana varnostni certifikat in certifikat o elektromagnetni kompatibilnosti. Njegove osnovne tehnične lastnosti so navedene na napisni tablici, nalepljeni na dnu grelnika v bližini priključnih cevi. Grelnik sme priključiti na vodovodno in električno omrežje le za to usposobljen strokovnjak. Posege v njegovo notranjost zaradi popravila, odstranitve vodnega kamna ter preverjanja ali zamenjave protikoroziske zaščitne anode lahko opravi samo pooblaščena servisna služba.

VGRADNJA

Grelnik vgradite čim bližje odjemnim mestom. Če boste grelnik vgradili v prostor, kjer se nahaja kopalna kad ali prha, je potrebno obvezno upoštevati zahteve standarda IEC 60364-7-701 (VDE 0100, Teil 701). Na steno ga pritrdite s stenskimi vijaki nominalnega premera minimalno 8 mm. Steno s slabo nosilnostjo je potrebno na mestu, kamor ga boste namestili, primerno ojačiti. Grelnik je mogoče pritrditi samo pokončno na steno. Zaradi morebitnih kasnejših servisnih posegov vam priporočamo, da grelnik vgradite skladno z montažnimi merami (glejte sl. 1).

(RN)* desni priključek
(LN)* levi priključek
1 2 cev ø9 mm za zunanje tipalo

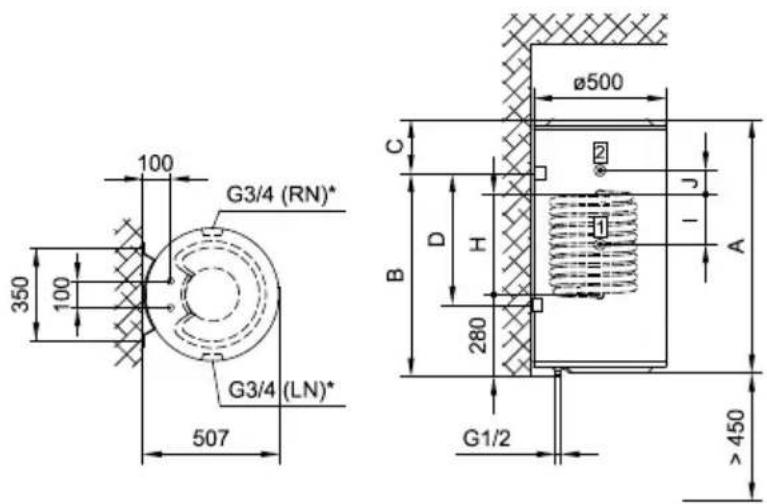

Sl. 1: Pokončna namestitev na steno

	A B C D H I J
GBK 80 E5 810615210-340170-
GBK 100 E5 955765205-416-80
GBK 120 E5 1110915210-416-100
GBK 150 E5 13251115225-416-100
GBK 200 E5	1450	1100	362	800	416	-	100

Priključne in montažne mere grelnika [mm]

PRIKLJUČITEV NA VODOVODNO OMREŽJE

Dovod in odvod vode sta na ceveh grelnika barvno označena. Dovod hladne vode je označen modro, odvod tople vode pa rdeče.

Grelnik lahko priključite na vodovodno omrežje na dva načina. Zaprti, tlačni sistem priključitve omogoča odjem vode na več odjemnih mestih. Odprti, netlačni sistem pa omogoča odjem vode samo enem odjemnem mestu. Glede na izbrani sistem priključitve morate vgraditi ustrezne mešalne baterije.

Pri zaprtem, tlačnem sistemu priključitve (sl. 2) je potrebno na odjemnih mestih uporabiti tlačne mešalne baterije. Na dotočno cev je zaradi zagotavljanja varnosti pri delovanju grelnika potrebno vgraditi varnostni ventil ali varnostno grupo, ki preprečuje zvišanje tlaka v kotlu za več kot 0,1 MPa (1 bar) nad nominalnim. Iztočna odprtina na varnostnem ventilu mora imeti obvezno izhod na atmosferski tlak. Pri segrevanju vode v grelniku se tlak vode v kotlu zvišuje do meje, ki je nastavljena v varnostnem ventilu. Ker je vračanje vode nazaj v vodovodno omrežje preprečeno, lahko pride do kapljanja vode iz odtočne odprtine varnostnega ventila. Kapljajočo vodo lahko speljete v odtok preko lovilnega nastavka, ki ga namestite pod varnostni ventil. Odtočna cev nameščena pod izpustom varnostnega ventila mora biti nameščena v smeri naravnost navzdol in v okolju, kjer ne zmrzuje.

V primeru, da se želite izogniti kapljajoči vodi iz varnostnega ventila, morate na dotočno cev grelnika vgraditi ekspanzijsko posodo volumna najmanj 5% volumna grelnika.

Za pravilno delovanje varnostnega ventila je potrebno periodično izvajati kontrole, da se odstrani vodni kamen in se preveri, da varnostni ventil ni blokiran. Ob preverjanju morate s premikom ročke ali odvitjem matice ventila (odvisno od tipa ventila) odpreti iztok iz varnostnega ventila. Pri tem mora skozi iztočno odprtino ventila priteči voda, kar je znak, da je ventil brezhiben.

Pri odprtem, netlačnem sistemu (sl. 3) je potrebno na vstopu vode v grelnik vgraditi nepovratni ventil, ki preprečuje iztekanje vode iz kotla, če v omrežju zmanjka vode. Pri tem sistemu priključitve je dovoljeno vgraditi le pretočno mešalno baterijo. V grelniku se zaradi segrevanja prostornina vode povečuje, to pa povzroči kapljanje iz cevi mešalne baterije. Z močnim zategovanjem ročaja na mešalni bateriji kapljanja vode ne morete preprečiti, temveč lahko baterijo le pokvarite.

Med grelnik vode in varnostni ventil ni dovoljeno vgraditi zapornega ventila, ker s tem onemogočite tlačno varovanje grelnika!

Grelnik lahko priključite na hišno vodovodno omrežje brez redukcijskega ventila, će je tlak v omrežju nižji od nazivnega tlaka. Če tlak v omrežju presega nazivni tlak, je potrebno obvezno vgraditi redukcijski ventil.


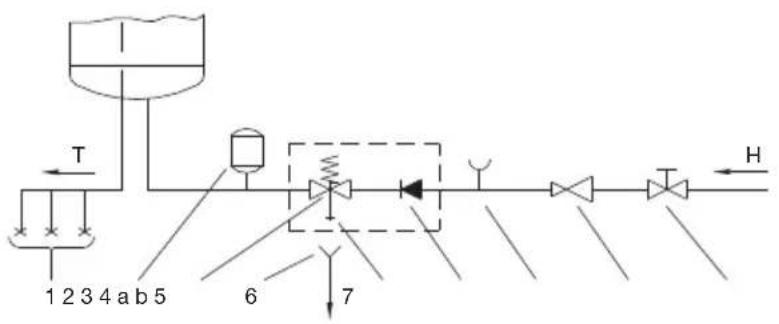

Sl. 2: Zaprti (tlačni) sistem Sl. 3: Odprti (netlačni) sistem


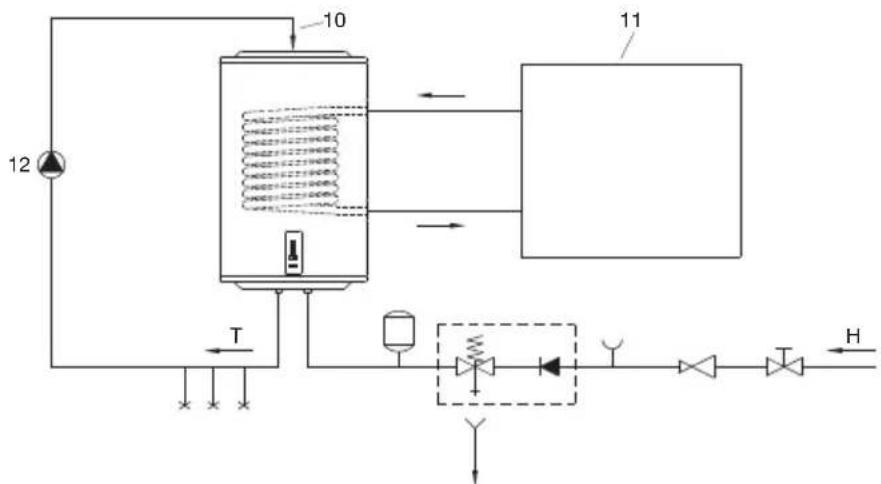

Sl. 4: Priklop grelnika na dodatni energetski vir

LEGENDA

1 Tlačne mešalne baterije
2 Ekspanzijska posoda
3 Varnostni ventil
a - Preizkusni ventil
b - Nepovratni ventil
4 Lijak s priključkom na odtok
5 Preizkusni nastavek
6 Redukcijski ventil tlaka
7 Zaporni ventil
8 Nepovratni ventil
9 Pretočna mešalna baterija
10 Povratni vod
11 Energetski vir
12 Obtočna črpalka
H Hladna voda
T Topla voda

Pred električno priključitvijo je potrebno grelnik obvezno najprej napolniti z vodo!

Pri prvi polnitvi odprete ročico za toplo vodo na mešalni bateriji. Grelnik je napolnjen, ko voda priteče skozi izlivno cev mešalne baterije.

Kombinirani grelnik vode GBK ima dodatno vgrajen še cevni prenosnik toplote za segrevanje sanitarne vode z drugimi energetskimi viri (npr. centralno ogrevanje, sončnimi kolektorji ali toplotna črpalka). Sistema ogrevanja z električnim grelom in s prenosnikom toplote lahko delujeta sočasno ali posamezno. Kombinirani grelnik vode priključite na vodovodno omrežje, poleg tega pa ga priključite še na dodatni energetski vir. Vstop grelnega medija v prenosnik toplote je označen rdeče, izstop pa modro.

OPOZORILO: Pri padcu temperature dodatnega vira ogrevanja in pri omogočeni cirkulaciji vode skozi prenosnik toplote, lahko pride do nenadzorovanega odvzema toplote iz grelnika vode. Ob priključitvi na druge vire ogrevanja je potrebno poskrbeti za pravilno izvedbo temperaturne regulacije dodatnega vira.

Grelnik GBK lahko vežete tudi na cirkulacijski vod tople vode. Cirkulacijski vod tople vode omogoča, da je na vseh odjemnih mestih hkrati topla voda vedno takoj na voljo. Povratni vod tople vode namestite na priključek na zgornji strani grelnika. Pred priključitvijo morate odstraniti plastični pokrovček in odviti tesnilni čep na zgornji strani grelnika.

OPOZORILO: Povratni vod tople vode namestite pred polnjenjem grelnika z vodo. Uporaba cirkulacijskega voda privede do dodatnih toplotnih izgub v grelniku vode.

PRIKLJUČITEV NA ELEKTRIČNO OMREŽJE

Pred priključitvijo v električno omrežje je potrebno v grelnik vgraditi priključno vrvico minimalnega preseka vsaj 1,5 mm² (H05VV-F 3G 1,5 mm²), zato morate odstraniti zaščitni pokrov.

V električni inštalaciji mora biti vgrajena priprava za ločitev vseh polov v skladu z nacionalnimi inštalacijskimi predpisi.

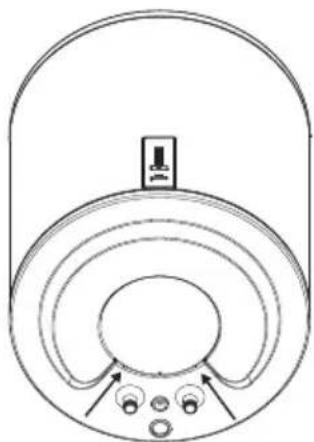

SI. 5: Odstranitev zaščitnega pokrova

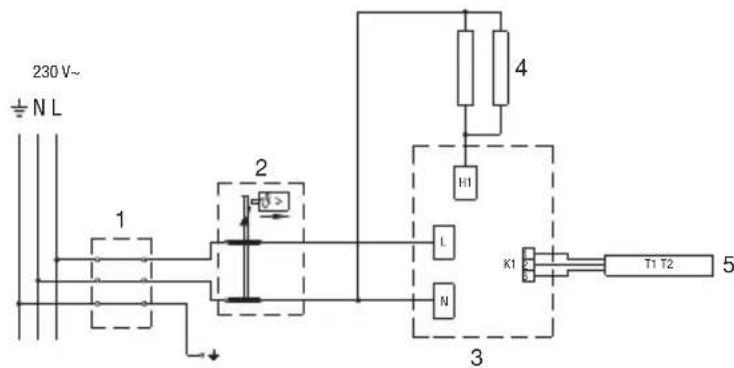

Sl. 6: Shema električne vezave

LEGENDA

1 Priključna sponka
2 Bimetalna varovalka
3 Elektronski regulator
4 Grelo (2 x 1000 W)
5 Temperaturno tipalo

L Fazni vodnik

N Nevtralni vodnik

± Zaščitni vodnik

OPOZORILO: Pred vsakim posegom v njegovo notranjost morate grelnik obvezno izključiti iz električnega omrežja! Poseg lahko izvede le usposobljen strokovnjak!

Po priključitvi na vodovodno in električno omrežje je grelnik pripravljen za uporabo. Ob priklopu na napajalno napetost grelnik preide v stanje pripravljenosti. V stanju pripravljenosti grelnik vzdržuje temperaturo vode na 10 °C.

Na sliki je opisan eden od modelov elektronskega regulatorja. Ker imajo lahko grelniki, za katere so izdelana ta navodila, različno opremo, so morda opisane tudi funkcije in oprema, ki je vaš grelnik nima.

LEGENDA

1 - prikazovalnik nastavljene/dejanske temperature vode v grelniku, signalizacija napak
2 - tipka On/Off, nastavitev temperature
3 - indikacija delovanja grela (samo pri modelih "EcoBase") - indikacija delovanja "SMART" funkcije (samo pri modelih "EcoSmart")
4 - tipka za vklop/izklop "SMART" funkcije (samo pri modelih "EcoSmart")
5 - model "EcoBase" ali "EcoSmart"

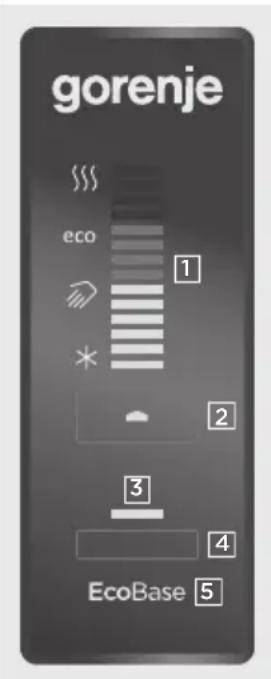

Sl. 7: Upravljalna plošča

Grelnik, ki je opremljen z elektronskim regulatorjem "EcoBase", omogoča nastavitev temperature vode, prikaz temperature vode in diagnostiko napak.

Grelnik z "EcoSmart" regulatorjem poleg funkcij "EcoBase" omogoča še pameten način delovanja grelnika, s katerim zmanjšate porabo električne energije.

Vklop / izklop grelnika

Grelnik vode vklopite z daljšim pritiskom (3s) na tipko 2

S ponovnim daljšim pritiskom (3s) na tipko ② grelnik preide v stanje pripravljenosti.

Delovanje grelnika - ročna nastavitev

Temperaturo nastavljate s pritiskanjem tipke ② na želen temperaturni nivo (prednastavljena temperatura je 57 °C).

* - Zaščita proti zmrzovanju, temperatura približno 10 °C.
- Temperatura vode približno 35 °C.
eco - Temperatura vode približno 57 °C.
- Temperatura vode približno 75 °C.

Ko dosežete maksimalni nivo "M se ob naslednjem pritisku tipke 2vrnete na začetek "*. Priporočamo nastavitev na položaj " edakšna nastavitev je najbolj varčna; pri njej bo temperatura vode približno 57 °C, izločanje vodnega kamna in toplotne izgube pa bodo manjše kot pri nastavitvah na višjo temperaturo.

Delovanje električnega grela pokaže rdeča kontrolna svetilka ③ (samo pri modelih "EcoBase"), ki sveti dokler se voda v grelniku ne segreje do nastavljene temperature ali do namenskega izklopa. Temperaturo vode v grelniku kaže prikazovalnik ①.

Če grelnika ne mislite uporabljati dalj časa, zavarujete njegovo vsebino pred zamrznitvijo na ta način, da nastavite temperaturo na položaj "*. Pri tej nastavitvi bo grelnik vzdrževal temperaturo vode približno na 10 °C.

Delovanja grelnika v načinu "EcoSmart" (samo pri modelih "EcoSmart")

Ta način delovanja je primeren predvsem takrat, ko imate precej ustaljene navade kar se tiče porabe tople vode (primer: tuširanje vsak dan približno ob istih urah). Za delovanje grelnika v "EcoSmart" načinu morate sprožiti snemanje. V času snemanja si elektronski regulator zapomni vaše navade, katere upošteva pri segrevanju vode po preteku snemanja. Snemanje traja 7 dni. Delovanje v načinu "EcoSmart" zmanjša porabo električne energije.

• S pritiskom na tipko ④ sprožite snemanje vaših navad. V času snemanja utripa zelena kontrolna svetilka ③. Ko se snemanje po 7 dneh konča, se posneti režim začne avtomatsko izvajati. V času delovanja grelnika v načinu "EcoSmart" sveti zelena kontrolna svetilka ③.
• S ponovnim pritiskom na tipko ④ izklopite snemanje ali delovanje "EcoSmart" funkcije. Grelnik se vrne v osnovni način delovanja. Vodo segreva glede na nastavljeno temperaturo.
• Ponovni vklop "EcoSmart" funkcije je mogoč s pritiskom na tipko 4. Če je bil režim delovanja že posnet (snemanje ni bilo prekinjeno), se le ta začne izvajati. Sveti zelena kontrolna svetilka 3. Če je bilo snemanje prekinjeno, se začne novo 7 dnevno snemanje. Utripa zelena kontrolna svetilka 3.
• V kolikor ima elektronski regulator že shranjen režim delovanja in se navade porabe tople vode spremenijo, je potrebno sprožiti novo snemanje. Sprožite ga z daljšim pritiskom na tipko 4. Snemanje traja naslednjih 7 dni.

Funkcija antilegionela

Če voda v grelniku v roku 14 dni ne doseže 65 °C, se vključi funkcija antilegionela ter vodo v grelniku segreje na 70 °C in jo vzdržuje 120 minut.

Indikacija napak

V primeru napake na prikazovalniku ① pričnejo utripati kontrolne svetilke.

Napaka Opis napake Signalizacija Rešitev
E1	• Napaka temperaturnega tipala	• Ponavljajoči 2x hitri utrip kontrolnih svetilk na prikazovalniku 1	• Kličite servis (grelnik ne deluje).
E5	• Pregrevanje (temperatura >90 °C)	• Ponavljajoči 3x hitri utrip kontrolnih svetilk na prikazovalniku 1	• Napaka se avtomatsko izbriše, ko pade temperatura pod nastavljeno vrednost.• Če se napaka ponavlja kličite servis.
E44	• Suhi vklop	• Ponavljajoči 4x hitri utrip kontrolnih svetilk na prikazovalniku 1	• Grelnik napolnite z vodo.• Napaka se izbriše z izklopom grelnika oz. s 3s pritiskom tipke 2

Praznjenje grelnika

Če boste grelnik iz električnega omrežja izklopili, morate ob nevarnosti zamrznitve vodo iz njega iztočiti. Voda iz grelnika se izprazni skozi dotočno cev grelnika. V ta namen je priporočljivo ob vgradnji med varnostni ventil in dotočno cev namestiti poseben T-člen z izpustnim ventilom. Pred praznjenjem je grelnik potrebno izključiti iz električnega omrežja ter odpreti ročico za toplo vodo na priključeni mešalni bateriji in iztočiti toplo vodo. Ko se voda v grelniku ohladi, se zapre ventil dovoda hladne vode in odvije gibljiva cev na odvodu tople vode grelnika. Grelnik sedaj lahko izpraznite skozi izpustni ventil na dotočni cevi. Po izpraznitvi vode skozi dotočno cev, v grelniku ostane manjša količina vode. Pri ponovni polnitvi grelnika z vodo priporočamo, da odprete ročico za toplo vodo na mešalni bateriji in pustite da voda teče vsaj 2 minuti skozi izlivno cev mešalne baterije (curek naj bo enakomeren, srednje jakosti, debelosti svinčnika).

VZDRŽEVANJE

Zunanjost grelnika čistite z mehko krpo in blagimi tekočimi čistili, namenjenimi za čiščenje gladkih lakiranih površin. Ne uporabljajte čistil, ki vsebujejo alkohol ali abrazivna sredstva. Z rednimi servisnimi pregledi boste zagotovili brezhibno delovanje in dolgo življenjsko dobo grelnika. Garancija za prerjavenje kotla velja le, će ste izvajali predpisane redne preglede izrabljenosti zaščitne anode. Obdobje med posameznimi rednimi pregledi ne sme biti daljše kot je navedeno v garancijski izjavi. Pregledi morajo biti izvedeni s strani pooblaščenega serviserja, ki Vam pregled evidentira na garancijskem listu proizvoda. Ob pregledu preveri izrabljenost protikoroziijske zaščitne anode in po potrebi očisti vodni kamen, ki se glede na kakovost, količino in temperaturo porabljene vode nabere v notranjosti grelnika. Servisna služba vam bo po pregledu grelnika glede na ugotovljeno stanje priporočila tudi datum naslednje kontrole.

Proximo Vas, da morebitnih okvar na grelniku ne popravljate sami, ampak o njih obvestite najbližjo pooblaščeno servisno službo.

TEHNIČNE LASTNOSTI APARATA

Tip		GBK80 E5	GBK100 E5	GBK120 E5	GBK150 E5	GBK200 E5
Prostornina [I] 72,6 92,5 112,9 141,5 188,9
Nazivni tlak [MPa (bar)] 0,6 (6) / 0,9 (9) / 1,0 (10)
Masa / napolnjen z vodo [kg] 51/131 56/156 62/182 72/222 90/290
Protikorozjska zaščita kotlaEmajlirano / Mg anoda		• / • • / • • / • • / • • / •
Zaščita proti pregrevanju		•	•	•	•	•
Zaščita proti suhem vklopu		•	•	•	•	•
Priključna moč [W]		2000
Število in moč grelcev	[W]	2 x 1000
Napetost	[V-]	230
Razred zaščite		1
Stopnja zaščite		IP24
Čas segrevanjaod 10 °C do 65 °C	[h]	2^37	3^16	3^55	4^54	6^32
Količina mešane vodepri 40 °C V402)	[l]	110	131	164	211	265
Mere embalaže	[mm]	600 x 600x 905	600 x 600x 1050	600 x 600x 1205	600 x 600x 1420	600 x 600x 1615

Modeli z osnovno "EcoBase" regulacijo

Model		GBK80 OR	GBK100 OR	GBK120 OR	GBK150 OR	GBK200 OR
Določeni profil obremenitve M L L XL XL
Razred energijske učinkovitosti 1)		C C C C D
Energijska učinkovitostpri ogrevanju vode (ηwh) 2)	[%] 36,2	37,4	37,2	38,1	35,2
Letna poraba el. energije 1)	[kWh] 1421	2738	2750	4395	4756
Dnevna poraba el. energije 2)	[kWh] 6,649	12,710	12,860	20,295	22,430
Nastavitev temperature termostata					ECO
Vrednost "smart"		0 0	0 0	0

Modeli z "EcoSmart" regulacijo

Model		GBK80 SM	GBK100 SM	GBK120 SM	GBK150 SM
Določeni profil obremenitve M L L XL
Razred energijske učinkovitosti 1)		B C C C
Energijska učinkovitostpri ogrevanju vode (ŋwh) 1)	[%]	40 40	40	40
Letna poraba el. energije 1)	[kWh] 1261 2458 2469		4029
Dnevna poraba el. energije 2)	[kWh] 6,649 12,710 12,861		20,493
Nastavitev temperature termostata		ECO
Vrednost "smart" 3)		1	1	1	1
Tedenska poraba el. energijes pametnim upravljanjem	[kWh] 24,537 48,252		49,603 79,182
Tedenska poraba el. energijebrez pametnega upravljanja	[kWh] 28,563	55,483	57,360	89,499

^1) Uredba komisije EU 812/2013; EN 50440
2) EN 50440
3) Podatki o energijski učinkovitosti in porabi energije veljajo samo ob vključeni pametni krmilni napravi

TEHNIČNE LASTNOSTI PRENOSNIKA TOPLOTE

Tip		GBK80 E5	GBK100 E5	GBK120 E5	GBK150 E5	GBK200 E5
Nazivni tlak	[MPa (bar)]			0,6 (6)
Ogrevana površina PT	[m2] 0,72			0,88
Temperatura grelnega medija v PT	[°C]			5 - 85

PT - prenosnik toplote

PRIDRŽUJEMO SI PRAVICO DO SPREMEMB, KI NE VPLIVAJO NA FUNKCIONALNOST APARATA.

Navodila za uporabo so na voljo tudi na naših spletnih straneh http://www.gorenje.com.
