NAVODILA ZA UPORABO EWAD440TZXR DAIKIN

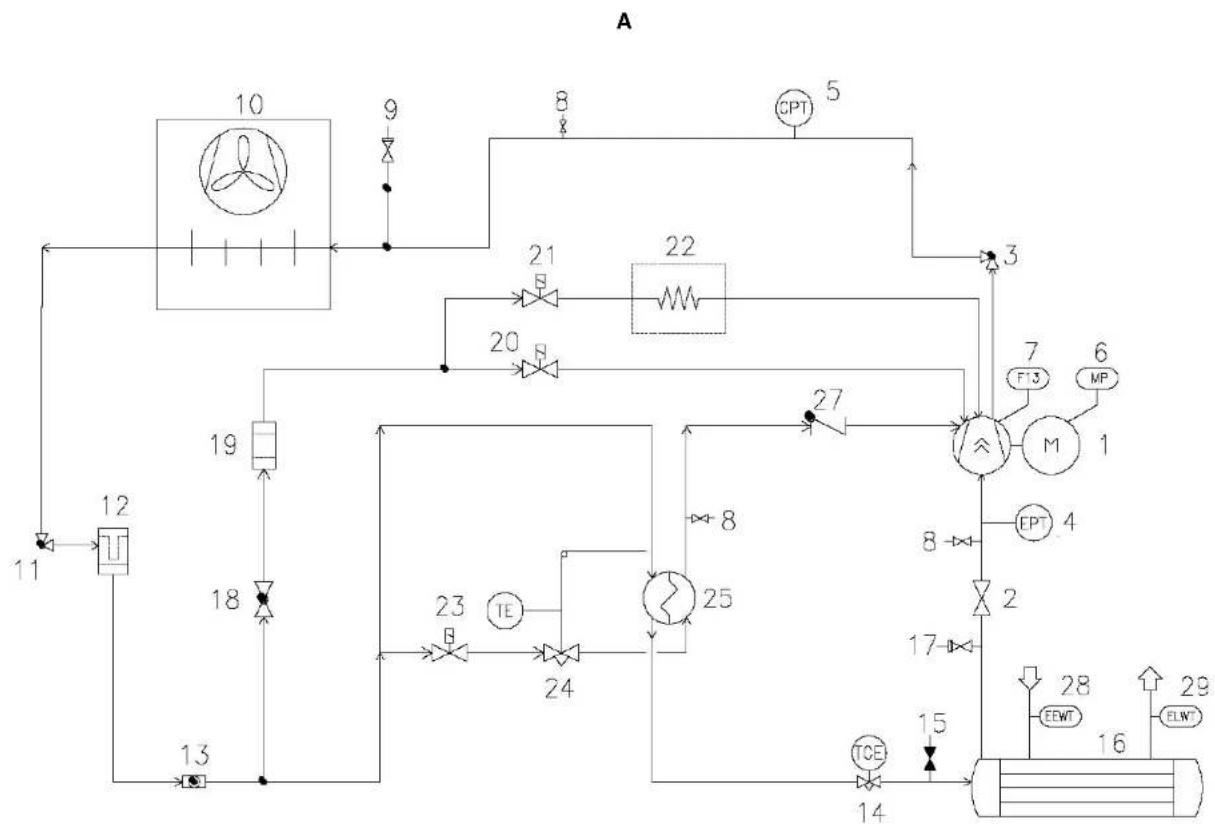

A - Tipičen tokokrog hladilnega sredstva kompresorjev – dovod in odvod za vodo je okviren. Priključki za vodo so natančneje prikazani na merskih risbah naprave.

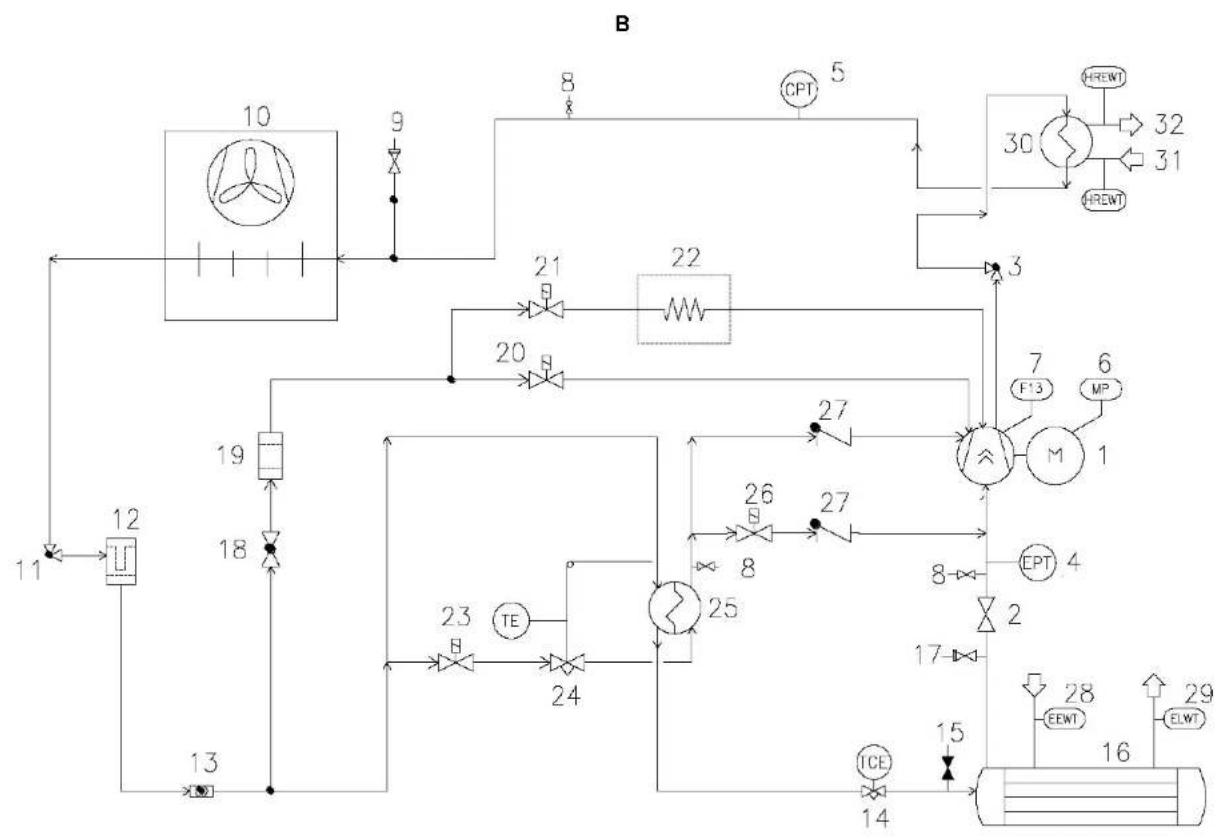

B - Tipičen tokokrog hladilnega sredstva z vračanjem toplote – dovod in odvod za vodo je okviren. Priključki za vodo so natančneje prikazani na merskih risbah naprave.

D-EIMAC00908-16EU - 4/250

D-EIMAC00908-16EU - 5/250

	ENGLISH	DEUTSCH	FRANÇAIS	NEDERLANDS	ESPANOL	ITALIANO	EALHNIKA
1	Compressor	Vardontor	Compressor	Compressor	Compressor	Compressor	Συμτιστης
2	Sution valve	Ansaugventil	Soupape d'asspiration	Inletkiop	Válvula de succion	Valvola de aspirazione	Boláříbo svaprofoptnics
3	Discharge shut off valve	Alass-Absporventil	Soupape d'arrêt d'ovacuation	Alovor afsultikop	Válvula de orro de descarga	Valvola di chiusura scattoo	Boláříbo antitiatroponis ektonvusics
4 (EPT)	Evaporator pressure transducer	Verdampferdruckwandler	Capcoteur do pression del l'evaporator	Verdampingsedruktansducer	Transductor de presión del evaporador	Trasductor di pressone dell'evaporator	Μεταροτίοες πίεσης εξομισητή
5 (CPT)	Condensor pressure transducer	Verflüssigersdruckwandler	Capcoteur de pression du condensateur	Condensatorndruktansducer	Transductor de presión del condensador	Trasductor di pressione del condensatore	Μεταροτίοες πίεσης συμτικυνητή
6 (MP)	Compressor thermistor motor	Vardontor-Thermistor-Motor	Moteur à thermistor du compresseur	Thermistormotor compressor	Motor col termistor del compresor	Motore a termistor del compressore	Κυντηρος θερμιστορ συμτισητή
7 (F13)	High pressure switch	Hochdruckregier	Pressostat haute pression	Hogedrukschakelair	Interruptor de alta pression	Pressostato di alta pressione	Διακοττης ψυψής τίεσης
8	1⁄4" SAE Flare valve	1⁄4" SAE Entlüftungsventil	Vanme de service SAE 1⁄4"	1⁄4" SAE opruinkle	Válvula de conexión accampanada SAE de 1⁄4"	Valvola 1⁄4" SAE Flare	Boláříbo δύντού κώνου (Flare) 1⁄4" SAE
9	High pressure safety valve	Hochdruck-Sicherheitsventil	Soupape de sécurité haute pression	Veiligheidsklep hoge druk	Válvula de seguridad de alta presión	Valvola di sicurezza alta pressione	Boláříba ασφαλείας υψυχής τίεσης
10	Condenser coil & Axial fan	Kühlschange des Verfüllässigers & Axialfilter	Serpentin de condensateur et ventilateur axial	Condensatorwikkeling & axiale ventilator	Bateria condensadora y ventilador axial	Bateria condensante e vertola assale	Πηνίο συμπισητή & αξονικός αντωμητήρες
11	Liquid line isolating valve	Spervventil Flüssigkositleitung	Robinet disolement de la conduite de liquide	Afsluitklep vioicistofijn	Válvula aislante de la línea de liquido	Valvola isolante línea del liquido	Boláříba ασφαλείας υψυχής τίεσης υγρού
12	Dehydration filter	Entwässerungalliter	Filtre déshydraleur	Dehydrataliefilter	Filtro de dehydratación	Filtro dehydratatore	Φίλτρο αφάγρανεις
13	Liquid and humidity indicator	Flüssigkite- und Feuchtigkeisanzeige	Indicateur de liquide et d'humidite	Indicator vioicistoflen en vochighied	Indicador de liquido y humedad	Indicador de liquido e umidità	Ένδεξη γυρού και υγρασίας
14	Electronic expansion valve	Elektronisches Expansionsventil	Détendeur électronique	Elektronische expansieklep	Válvula de expansión electrónica	Valvola di expansione eletrónica	Ηλεκρονική βαβίβία εκτένωνης
15	2 Way charging valve	2. Wege Föllenwill	Robinet de charge 2 voies	2 wegvoltep	Válvula de carga de 2 vias	Valvola di cancamento a 2 vie	2οδη βαβίβα φαρακης
16	Evaporator	Vordampfor	Evaporator	Vordampor	Evaporador	Evaporator	Εξομιστης
17	Low-pressure safety valve	Niedondruk-Sticherheitsventil	Soupape do sécurité basso pression	Veilighedslokp lage druk	Válvula de suportidad de baja presión	Valvola di sicurezza basse prossione	Boláříbo ασφαλείας υψυχής τίεσης
18	2 way shut off valve	2. Wege- Absperventil	Soupape d'arrêt deux voies	2-wegafsluitklep	Válvula de ciere de 2 vias	Valvola di chiusura a 2 vie	2οδη βαβίβα antitiatroponis εξομισης
19	Filter	Filter	Filtre	Filtro	Filtro	Filtro	Φίλτρο
20	Solsonoid valve liquid injection	Solonois-Ventil Flüssigkeitseinszilzung	Injection de liquide par électrovanne	Elektromagnetische klop vioicistofinjecte	Válvula de solenoide de inyección de liquido	Inozione liquido valvola solonoids	Ηλεκρομνητική βαβίβία μεκασμού ευρού
21	Heat exchanger (VFD cooling) solenoid valve	Solonois-Ventil des Wermetauschers (VFD-Kühlung)	Electrovanne d'échangeur thermique (refrotdissement avec variateur)	Elektromagnetische klop warmeterwisselaar (VFD-koeling)	Válvula de solenoide del interoambidor de calor (refrigeration VDF)	Valvola solenode scambatore di calor (ratfreedamiento VFD)	Ηλεκρομνητική βαβίβία εναλλάκτη δερμείτητας μούξη με VFD
22	Heat exchanger (VFD cooling)	Wärmtauscher (VFD-Kühlung)	Echangeur thermique (refrotdissement avec variateur)	Warmtwisselaar (VFD-koeling)	Intercambidor del calor (refrigeration VDF)	Scambatore di calore (ratfreedamiento VFD)	Εναλλάκτης δερμείτητας μούξη με VFD
23	Economiser Solenoid valve	Solonois-Ventil der Spareinrichtung	Electrovanne d'économiseur	Economizer elektromagnetische klep	Válvula de solenoide del economicizador	Valvola solenoide economizzatore	Ηλεκρομνητική βαβίβία εκσμισητή
24	Economiser Thermoslatik expansion valve	Thermoslatisches Expansionsventil der Spareinrichtung	Délendeur thermostalique d'économiseur	Economizer thermostalische expansieklep	Válvula de expansión thermostalica del economicizador	Valvola di espansione thermostalica economicizzatore	Βερωστοτηκή βαβίβία ακτόνωνης εκσμισητή
25	Economiser	Spareinrichtung	Economiser	Economizer	Economizador	Economizzatore	Εκσμιση
26	Solsonoid valve (for Heat Recovery)	Solonois-Ventil (für die Wärmerückgewinnung)	Electrovanne (pour Récupération de chaleur)	Elektromagnetische klop (voor warmeterungwinning)	Válvula de solenoide (para recuperación de calor)	Valvola solenoide (por recupero calore)	Ηλεκρομνητική βαβίβία (για ανάκτηση δερμείτησης)
27	Check valve	Röckschlagventil	Chipel anti relour	Terugalagklep	Válvula de retención	Valvola di non rilorno	Boláříba εξοχου
28	Evaporator water inlet connection	Wassrounlass-Anschluss des Verdampfors	Raccordement d'entrío d'eau dans l'evaporator	Aansluiting waterinlait verdamper	Conciación do entrada do agua del evaporador	Concessione ingresso acqua evaporatore	Σύνδεση εσκάδο νερού εξομισητή
29	Evaporator water outlet connection	Wassrounlass-Anschluss des Verdampfors	Raccordement de soria d'eau de l'evaporator	Aansluiting waterinlait verdamper	Conciación de salida de agua del evaporador	Concessione ingresso acqua evaporatore	Σύνδεση εξόδου νερού εξομισητή
EEWT	Evaporator Entering Water Temperature probe	Temporaturführer Einlasswasser Verdampfor	Sondo do tempórsurdo dosu entrant dans l'evaporator	Temporatuorsonde binnorstromond water verdampor	Sonda do tempórsurda dol agua de entrada al evaporador	Sonda temperatura acqua in entrata evaporatore	Αποθητήρας θερμοκρασίας επαρχρόμενου νερού εξομισητή
ELWT	Evaporator Leaving Water Temperature probe	Temperaturführer Einlasswasser Verdampfor	Sondo de tempórsurda d'eau sortant de l'evaporator	Temporatuorsonde ultstromend water verdampor	Sonda de tempórsurda del agua de salida del evaporador	Sonda temperatura acqua in usota evaporatore	Αποθητήρας θερμοκρασίας επαρχρόμενου νερού εξομισητή
30	Heat Recovery (Optional)	Wamerückgewinnung (Optional)	Récupération de chaleur (on option)	Wemtotorugwinning (optionnel)	Recuperación do calor (optionnel)	Recupero calor (optionnel)	Ανάκτηση δερμείτητας (Γροσαρετικό)
31	Heat Recovery water inlet connection	Wassrounlass-Anschluss Wärmerückgewinnung	Raccordement d'admission dosu pour recuperación de chaleur	Wemtotorugwinning aansluiting waterinlait	Conción do entrada do agua de recuperación de calor	Concessione ingresso acqua recupero caloré	Σύνδεση εσκάδο νερού ανάκτησης δερμείτητας
32	Heat Recovery water outlet connection	Wassrauslass-Anschluss Wamerückgewinnung	Raccordement de sortie d'eau pour récupération de chaleur	Wamtematerugwinning aansluiting waterinlait	Conción de salida de agua de recuperación de calor	Concessione usolta acqua recupero caloré	Σύνδεση εξόδου νερού ανάκτησης δερμείτητας
HREWT	Heat Recovery Entering Water Temperature probe (only for total heat recovery version)	Temperaturführer Einlasswasser Wärmerückgewinnung (nur für Ausführung mit vollständiger Wärmerückgewinnung)	Sondo de tempórsurda d'eau entrante de récupération de chaleur (uniquement pour la version avec récupération de chaleur complète)	Wamtematerugwinning temperatuorsonde binnenstromend water (alleen voor de verse met totale warmiterugwinning)	Sonda de tempórsurda del agua de entrada de recuperación de calor (solo para la version de recuperación total de calor)	Sonda temperatura acqua in entrata recupero caloré (solo per versione recupero caloré total de calor)	Αποθητήρας θερμοκρασίας του απαρχρόμενου νερού για ιλεναρχύα ανάκτησης δερμείτητας (μενο για την ικδοση εναλλάκτης εναλλάκτης δερμείτητας)
HRLWT	Heat Recovery Leaving Water Temperature probe (only for total heat recovery version)	Temperaturführer Einlasswasser Wärmerückgewinnung (nur für Ausführung mit vollständiger Wärmerückgewinnung)	Sondo de tempórsurda d'eau sortant de la récupération de chaleur (uniquement pour version avec récupération de chaleur totals)	Wamtematerugwinning temperatuorsonde utstrømand water (alleen voor de verse met totale warmiterugwinning)	Sonda de tempórsurda del agua de salida do recuperación de calor (solo para la version de recuperación total de calor)	Sonda temperatura acqua in esclita recupero caloré (solo per versione recupero caloré total de calor)	Αποθητήρας θερμοκρασίας επαρχρόμενου νερού ανάκτησης δερμείτητας (μενο για την ικδοση εναλλάκτης εναλλάκτης δερμείτητας)
	PORTUGUÊS	PYCCKÍRI	SVENSKA	NORSK	SUOMI	POLSKI	ČESKY
1	Compressor	Kompressor	Kompressor	Kompressor	Kompressor	Sprężarka	Kompressor
2	Válvula de suoção	Блокой клапан	Sugventil	Sugeventil	Inuvertillii	Zawór sisawny	Sao ventil
3	Válvula de paragem da descarga	Бытуконй заторный клапан	Avtångningsventil för utópo	Stengoventil för spilvann	Poiston sulkuvontillii	Zawór upustowy odinajacy	Vypouděci ventil
4 (EPT)	Transistor da pressão do evaporador	Датчик давления в испарителе	Förångarens trykornvandare	Evaporators trykktransduser	Hailduittimen palincanturi	Przetvomik osieniella parownika	Snimač taku ve vypamiku
5 (CPT)	Transistor da pressão do condensador	Датчик давления в конденсаторе	Kondonsoms trykornvandarc	Kondonsatorons trykktransduser	Lauhultimen palincanturi	Przetvomik osieniella sprężarki	Snimač taku v kondenzátoru
6 (MP)	Motor termistor compressor	Термистор электродвигателя компрессора	Kompressors termistor motor	Kompressorens termistor-motor	Kompressorin termistorimcolatori	Tornistorowo zabezpieczozatic silnika sprężarki	Kompressor termistoru motoru
7 (F13)	Interruptor de alta pressão	Реле высокого давления	Höglycryokvi	Høytryksbryter	Korkespaineyklyn	Preszistał wysokiego ciśnienia	Preszistał wysokieho tlaku
8	Válvula Flare 1⁄2" SAE	Клапан 1⁄2" SAE Flare	1⁄2" SAE Ultytringsventil	1⁄2" SAE-talkelventil	1⁄2" SAE-talkelventillii	Zawór stožkowy 1⁄2" SAE	Ventil 1⁄2" SAE Flare
9	Válvula de segurança de alta pressão	Предохранительный клапан высокого давления	Höglycryokventil	Skierhelosventil för høytrykk	Korkespaineen varoventillii	Zawór bezpieczeństwa wysokiego ciśnienia	Pojislný ventil wysokého tlaku
10	Serpentina do condensador e ventolinha axial	Змесьник конденсатора и освей вентилятор	Kondensorspole & Axeläkt	Kondensatorsløyte og aksialvitte	Lauhultimen kienukka ja aksialalinen pahalin	Cunka sprężarki i wentylator osiowy	Cińka kondenzátoru a axálni cívka
11	Válvula isoladora da linha de líquidos	Изолирующий клапан контура жидкости	Vätskeleedringers laöeringsventil	Avtängningsventil på fylende linje	Nestelinjan sulkuventillii	Zawór oddzlejający linii plynu	Ventil na izolač kapalni linky
12	Filtro de desladratação	Фильтр подостудитель	Torkfiller	Torkfiller	Kälvallussodullin	Filtr odwashniący	Dehydratační filtr
13	Indicador do nivel do liquido e da humidade	Указатель жидкости и влагности	Vätske- och fuktindikator	Væske- og fuktighetsindikator	Neste- ja kosteusmitari	Wskaźnik naladowania płynem i wlgocią	Ukazatel kapaliny a vilkosití
14	Válvula de expansão electrónica	Электронный расширительный клапан	Elektronisk expansionsventil	Elektronisk ekspansjonsventil	Elektroninen paisuntaventillii	Elektroniczny zawór rozpręzny	Elektronický expanzni ventil
15	Válvula de carga 2 vias	Дауххозаюй зарядный клапан	Tvårvås påfyllingsventil	2 veis bremsloffventil	2 suantainen syßtiöventillii	Zawór 2 drogowy lodujący	Zostry ventil
16	Evaporador	Испаритель	Förångare	Evaporator	Haihduin	Parzwick	Vypamik
17	Válvula de segurança de baixa pressão	Предохранительный клапан накалко давления	Lägtrycksventil	Skikherstsventil för lavtrykk	Alhaison paines varoventillii	Zawórできないstwa niskiego ciśnienia	Pojislný ventil nizkého tlaku
18	Válvula de paragen 2 vias	Дауххозаюй запорный клапан	Tvårvås avtångningsventil	2 veis stergeventil	2 suantainen sulkuventillii	Zawór 2 drogowy odinajacy	Zostry ventil
19	Filtro	Фильтр	Filler	Filler	Suodatin	Filtr	Filtr
20	Inyeção de líquido válvula solonoldo	Электromagnitный клапан впрька жидкости	Magnotventil för vätskoinktion	Magnotventil för vascoinnspraying	Nestoen ruskutuksen solonodiventillii	Zawór oiekromagnetzyny iniezkyny	Elektronmagneticky ventil - vestihkovšni kapalny
21	Válvula solonóde do permutador térmico (rothgoração VFD)	Электromagnitный клапан темперабленника (оклаждение ЧРТ)	Magnotventil för värneväxiarе (VFD-kyning)	Varmevskiarons (VFD-kjeling) magnotventil	Lämmönvalhtimen (VFD-jädehydtys) solonodiventillii	Zawór oiekromagnetzyny wymiemnika cepa (chłodzenie VFD)	Vyměnik tepla (ohlazení VFD) elektronmagneticky ventil
22	Permutador térmico (rothgoração VFD)	Теллобимник (oxhajdy some crep)	Värneväxiarе (VFD-kyning)	Varmevskier (VFD-kjeling)	Lämmönvalhtdin (VFD-jädehydtys)	Zawór oiekromagnetzyny (chłodzenie VFD)	Vyměnik tepla (ohlazení VFD)
23	Válvula solonóde economizadora	Электromagnitный клапан экономайзера	Stryornagnostventil	Fedevanns-forvarmerens magnetventil	Ekonomaiserin solonodiventillii	Zawór eletromagnetzyny oezszędnościowy	Elektronmagneticky ventil
24	Válvula expansão termostática economizadora	Термостатический расширительный клапан экономайзера	Termostatisk strypexpansionsventil	Fedevanns-forvarmerens termostatiske ekspansjonsventil	Ekonomiserin termostaltlinen laojenusventillii	Termostatyczny zawór ekspanyjny oezszędnościowy	Termostatiký expanzni ventil
25	Economizador	Эконжайзер	Strypenventil	Fedevanns-forvarner.	Ekonomiseri	Zawór oszczejnośdowy	Ekonomizer
26	Válvula solonóde (para recuperación de calor)	Электromagnitный клапан (для recuperация тепла)	Magnotventil (för Värmečatrvinning)	Magnotventil (för varmogijnvinning)	Solenoidventillii (lämmön tallemolka vorzen)	Zawór oiekromagnetzyny (do odzysku cepia)	Elektronmagneticky ventil (pro znovuyužiti) tepla
27	Ver/fcar volhula	Обратный клапан	Backventil	Tilbakelsagsventil	Tarkilsulventillii	Zawór zworiny	Zpětny ventil
28	Ligação de alimentação de água para o evaporador	Впуск воды и испаритель	Förångarens vattenintagsanslutning	Forbindelse for fondamperens vanmlup	Haihduusveden tulolitäntä	Polzcenze wotowe wody parzwniks	Přípjení vstupu vody do vypamiku
29	Ligação de descarga de água para o evaporador	Вытук воды из испарителя	Förångarons vattenuttagsanslutning	Forbindelse for fondamperens vanmlup	Haihduusveden poistolitäntä	Polzcenze wyłotowe wody parzwniks.	Přípjení výstupu vody do vypamiku
EEWT	Sonda térmica da água alimentada no evaporador	Датчик температуры воды на впуске испарителя	Förångarons temporaturssond för ingaënds vatten	Temporaturtolor for evaporators innlepavann	Haihduutimen sisäämonovan vodon lämpółilla-anturi	Sonda wejscejte temperstury wody parzwnika	Sorda toptopy vody na vstupu vypamiku
ELWT	Sonda térmica da água osoada do evaporador	Датчик температуры воды на впуске испарителя	Förångarons temporaturssond för ugdaende vatten	Temporaturtolor for evaporators utlepavann	Haihduutimen poistwan vodon lämpółilla-anturi	Sonda wyjściowej temperstury wody parzwnika	Sorda toptopy vody na výstupu vypamiku
20	Recuperação de calor (opional)	Рекуперация тепла (дополнительно)	Värmeatervinning (Tillva)	Varmegiervinning (valghitt)	Lämmön talsenotto (lisävaruste)	Jednoska odzysku ciepla (topjonsinä)	Znovuyužiti tepla (voitelné)
31	Ligação de alimentação de água para o recuperador de calor	Впуск воды и устройство рекуперации тепла	Värmeatervinningens vattenintagsanslutning	Forbindelse for vanminlcp for varmagiervinning	Lämmön tallenoltoveden tulolitäntä	Polzcenze wotowe wody jednostki odzysku cepia	Přípjení vstupu vody pro znovu využiti tepla
32	Ligação de osoasamiento de água para o recuperador de calor	Вытук воды из устройства рекуперации тепла	Varmetortrningens vattenuttagsanslutning	Forbindelse for vanmutlcp for varmagiervinning	Lämmön tallenoltoveden poloiliitäntä	Polzcenze wyłotowe wody jednostki odzysku cepia	Přípjení výstupu vody pro znovu využiti tepla
HREWT	Sonds térmica da água alimentada no recuperador de calor (apenas para a versão com recuperação total de calor)	Датчик температуры воды на впуске в устройство рекуперации тепла (тотыло для систем с розкий рекурпацией толга)	Värmeitervinningens temperatursond för ingaende vallen (endast för version med total varmogijnvinning)	Temperaturfaler for indepavann for varmagiervinning (kun for verspaner med total varmegiervinning)	Lämmön sisäämnenevän talleenoltoveden lämpółilla-anturi (van verstosca, jossa lämpő olebsan kokorsan talzeer)	Sonda wejscejte temperstury wody jednostki odzysku ciepla	Rekupercze vstupem do vody (pouze pro verzí pro celkové znovu využiti tepla)
HRLWT	Sonda térmica da água osoada de recuperador de calor (apenas para e versão com recuperação total de calor)	Датчик температуры воды на вysisuka на устройстве рекурерации тепла (тотыло для систем с розкий рекурпацией толга)	Värmeitervinningens temperaturend för utganda vatten (endast för version med total varmogijnvinning)	Temperaturfaler for utlopavann for varmagiervinning (kun för verspaner med total varmegiervinning)	Lämmön postvean talleenoltoveden lämpółilla-anturi (van verstosca, jossa lämpő olebsan kokorsan talzeer)	Sonda wyjściowej temperstury wody jednostki ozyaku ciepla (wyezcinie ve werzi z oarkovityn odzyskom cepia)	Sorda toptopy vody na výstupu vypamiku (pouze pro verzí pro celkové znovu využiti tepla)

	HRVATSKI	MAGYAR	ROMÁNÁ	SLOVENSKY	БЪЛГАРСКИ	SLOVENŠČINA
1	Komprosor	Komprosor	Compressor	Kompressor	Komprosor	Komprosor
2	Usišni vontil	Szivtvszolo	Vará de espírsje	Saci vontil	[sic] Смукателен клапан	Sesani vontil
3	Ispusni vontil za zatvaranje	Kimonči liczáró szolp	Valva de lichidere a descarcăni	Vypústaci zatvareci vontil	Kran за підравне	Odvodni zaporni vontil
4 (EPT)	Protvomik tlaka pso	Pérologtato nyomás joladó	Traducor prosunc svaporator	Tlakový srlnač výparnika	Датчик за налгагне на изпаритела	Protvomik tlaka uparjalnika
5 (CPT)	Protvomik tlaka kondonzatora	Kondenzalor nyomás joladó	Traducor prosunc condonsator	Tlakový srlnač kondenzalora	Датчик за налгагне на кондензатора	Protvomik tlaka kondenzatorja
6 (MP)	Motor tormorozistora komprosora	Komprosor tornisztor motor	Motor tornistor compresor	Motor tornistora komprosora.	Предізначен терриктор за компресва	Motor tornistoria komprosorja
7 (F13)	Visokotlačna sklopka	Nagy nyomás nyomáskapaceolt	Intrerupător inaltă presiune	Precostat vysokého tlaku	Контактор ограничител високо напігане	Visokotlačno etkalo
8	12 SAE ventil s konusnim navoem (flare valve)	14 SAE Kúpos szolep	14 SAE Valvi contică	Ventil 12 SAE Flare	Клапан 14 SAE Flare	Venti s priklutkom SAE Flare 14
9	Sigurnosni ventil visokog tlaka	Stizlonsági letúvató szelep	Valviá de siguranjá inaltă presiune	Poidný ventil vysokého tlaku	Предізначен клапан за високо напігане	Visokotlačni varnostni ventil
10	Cyeni kondenzatora i aksijalni ventilator	Kondenzalor tekencs és axialventilător	Robiná condensator gi ventilator axial	Konderzačna baléria a axialny ventilator	Конденizaeda bobina e вентилатор за завеждану	Navitje kondenzatorja in osni ventilator
11	Izolacijski ventil linje za tekučinu	Folyszek vezelak elzáró szelep	Valviá izolare linie de lichid	Ventil na izolaču kvapalnej linky	Испираці клапан линия на течността	Ločlini ventil cevi za tekodine
12	Filar za dehidracju	Vurmentesiliž száró	Filru de dezhidralore	Dehydratalý filer	Дезидратурац, филтър	Dehidracjiši filer
13	Pokaratelj tekučine i vlage	Folyszek - és pàratalarion jelzá	Indicator lichid pi umiditate	Indikátor kvapaliny a vlikasli	Индикатор за текност и піджност	Pokaratelj tekučine in vlage
14	Vontil za odkronsko ikspanziu	Elektromos táguálási szolc	Valviá electronică de expansune	Expanzny elektroniky ventil	Електронен разширителен клапан	Elektromski okspanzijeki vontil
15	Dvorsynori ventil za punjenje	2 ulas tălizószelp	Valviá de încărcare cu 2 căi	2-ocstný plinaci ventil	2-posconen зарсанащ щибър	2-smemi polinii ventil
16	Ispariavač		Evaporator	Výparnik	Изпарител	Evaporstor
17	Sigurnosni ventil niskog tlaka	Kinyomási biztonsági szelep	Valviá de siguranjá jasá presiune	Poidný ventil nirzkeho tlaku	Предізначен клапан за ниско наливане	Niszkolačni varnostni ventil
18	Dvorsynori ventil za zatvaranje	2 ulas elzárószelp	Valviá de încidere cu 2 cii	2-ocstný uzatvăraci ventil	2-posconen спираленті вентил	2-smemi izklopnii venil
19	Filar	Száró	Filtru	Filter	Филтър	Filter
20	Elektromagnetski ventil za uštroavanje tekučine	Folyszek beteskendezés mágnesszolpe	Valviá electrică pentru injecție de lichid	Solenodny ventil vystrokovanta kvapaliny	Електромагнитен вентил за вприсуване на текосіне	Elektromagnetni ventil za vibrizgavanje tekocine
21	Elektromagnetski ventil izmjenjivač topline (VFD hladenje)	Höckerelő (VDF hűlés) mágnesszelpe	Schimibátor de căldurá (răcire VFD) valviá electrică	Solenodny ventil výmonnikä topla (VFD chladerie)	Топлообменник (VFD oclаждane) електромагнитен вентил	Elektromagnetni ventil izmonjvalnika toplote (hlajenja z VFD)
22	Izmjenjivač topline (VFD hlašenje)	Höckerelő (VDF hűlés)	Schimibátor de căldurá (răcire VFD)	Výmonnik topla (VFD chladerie)	Топлообменник (VFD oclаждane)	Izmjenjavnik toplote (hlajenja z VFD)
23	Elektromagnetski ventil zagrijača vode	Gazdaságos funkdo mágnesszelpe	Economizor valviá electrică	Solenodny ventil ohrevača	Икономайзер на електромагнитния клапан	Elektromagneti ventil predgratca kompresorja
24	Termoslatski ekspanzijski ventil zagrijača vode	Gazdaságos funkdo termosztallkus tagulási szelepe	Economizor valviá termosbaltic de expansune	Termosbalticky expanzny ventil ohrevača	Икономайзер за термостатинен разширителен клапан	Termosbalticni nazelnì ventil predgratca kompresorja
25	Zagrijač vode	Gazdaságos funkdo	Economizor	Ohnevač	Икономайзер	Proograło kompresorja
26	Elektromagnetski ventil (za povrat topline)	Mágnesszelep (a hovisszanyereshez)	Valviá electrică (pentru recuperama de căldurá)	Solenodny ventil (na rekuperaciu topla)	Електромагнитен вентил за регенерізанд на толіпна)	Elektromagneti ventil (za vraćanje toplote)
27	Neporvatni ventil	Visszacsapá szelep	Valviá de verificare	Spălina klapka	Контролен вентил	Kontrolni ventil
28	Priključak za uleznu vodu na isparivaču	Párologlató vízbemeneti csatlakozás	Evaporator conexiune de admisie apă	Pripojenie vistupu vody na výparnik	Влукателна тряба за вода на клапариста	Povezava vhoda vode uparjalnika
29	Priključak za izlaznu vodu na isparivaču	Párologlató vízkimcnoti csatlakozás	Evaporator conexiune de evocuare apă	Pripojenie vistupu vody na výparnik	Изапоратена тряба за ауда на изпарителів	Povezava odvoda vodo uparjalnika
EEWT	Sonda temporaturo vodo koja ulazi u isparivač	A Pérologtatoba Belépő Viz Hómérsklektzsondaja	Sonda de temperatura intrare apă evaporator	Toplotra sonda vody na vistupo výparnika	Детектор за температура на входящата вода на изпарителів	Sonda za temporaturo vodo, ki vistopa, v uparjalnik
ELWT	Sonda temperature vode koja izlazi iz isparivača	A Párologlatóból Klépő Viz Hómérsklektzsondaja	Sonda de temperatura legire apă evaporator	Toplotra sonda vody na výstupe výparnika	Детектор за температура на изходяща вода на изпарителів	Sonda za temperaturo vodo, ki izstapa z ucaralnika
30	Powrat topline (necbaveno)	Hövisszanyeri (optionalis)	Pompa pentru recuperarea de căldurá (Opponii)	Rekuperacija tepla (Nepovinné)	Топробженник (спичия)	Vračanja toplote (izbinc)
31	Priključak za ulaž vode za povrat topline	Hövisszanyeri vízbemeneli osatlakozás	Recuperano căldură conexiune intrare apă	Pripoka pro vistupu vody na rekuperaciu tepla	Влукателна тряба за вода на топробженника	Povezava vhoda vodo za vraćanje toplote
32	Priključak za izlaz vode za povrat topline	Hövisszanyeri vízkimeneli osatlakozás	Recuperano căldură conexiune legire apă	Pripoka pro výstupu vody na rekuperaciu topla	Изапоратена тряба за ауда на топробженника	Povezava izhoda vodo za vraćanje toplote
HREWT	Sonda temporaturo vodo koja ulazi u povrat topline (samro za verziju polpurnog povrata topline)	Hövisszanyeri Belépő Viz Hómérsklektzsondaja (csak teljes hovisszanyeresssel működő verziók eseteleen)	Sonda temperaturo recuperare căldurá apă la intrare (doar pentru versiunea cu recuperare totală de căldurá)	Toplotra sonda vody na vistupo na rekuperaciu tepla (len pre verziru s celkovou rekuperaciu tepla)	Дикина за температура на входящата водних топробженника (само при моделите с пільна топливна регенерация)	Temperaturna sonda dovodno vodo za vraćanje temperaturne (samo različica z vraćanjem toplote)
HRLWT	Sonda temporaturo vode koja izlazi iz povrată topline (samro za verzije polpuncog povrata topline)	Hövisszanyerböl Klépő Viz Hómérsklektzsondaja (csak teljes hovisszanyeresssel működő verziók eseteleen)	Sonda temperaturo recuperare căldurá apă la legire (doar pentru versiunea cu recuperare totală de căldurá)	Toplotra sonda vody na výstupe z rekuperacise tepla (len pre verzire s celkovou rekuperaciu tepla)	Детник за температура на комплита вода на топробженника (само при моделите с пільна топливна регенерация)	Temperaturna sonda vodo na izhodu pri vraćanje toplote (samo različica z vraćanjem toplote)

ENGLISH - ORIGINAL INSTRUCTIONS

(Pomembne informacije o uporabljenem hladilnem sredstvu)

Hladilni sistem bo napolnjen s flourinirami toplogrednimi plini.

Plinov ne izpuščajte v ozračje.

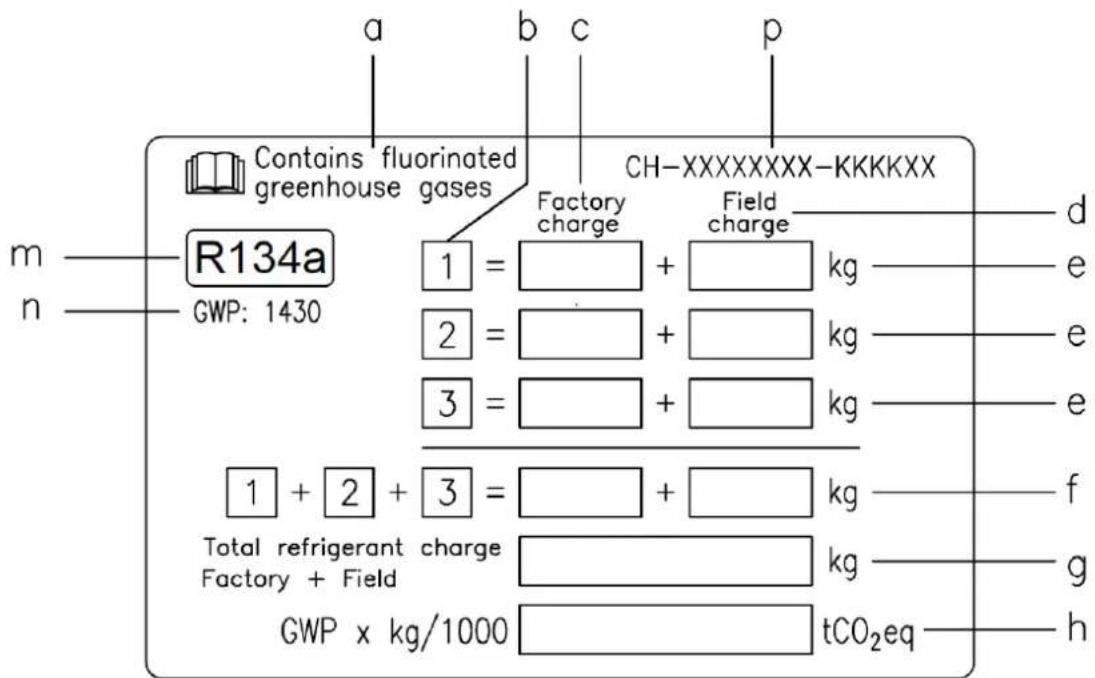

1 Z neizbrisno tinto izpolnite nalepko o polnjenju hladilnega sredstva, dostavljeno z izdelkom, skladno z naslednjimi navodili:

- nivo polnjenja hladilnega sredstva za vsak krog (1; 2; 3)

- skupno polnjenje hladilnega sredstva (1 + 2 + 3)

- izračunajte izpust toplogrednega plina s pomočjo naslednje formule:

Toplogredni potencial hladilnega sredstva x skupno polnjenje hladilnega sredstva (v kg) / 1000

c Tovarniško polnjenje

d Polnjenje na terenu

e Polnjenje hladilnega plina za vsak krog (skladno s številom krogov)

f Skupno polnjenje hladilnega sredstva

g Skupno polnjenje hladilnega sredstva (v tovarni + na terenu)

h Emisija toplogrednega plina skupnega polnjenja hladilnega sredstva v ekvivalentnih tonah CO2

m Tip hladilnega sredstva

n GWP = potencial globalnega segrevanja

p Serijska številka enote

2 Izpolnjeno nalepko je treba postaviti v električno ploščo.

Evropska ali lokalna zakonodaja lahko zahteva redne kontrole za ugotovitev morebitnega puščanja hladiva. Za več informacij stopite v stik s svojim lokalnim prodajalcem.

OPOMBA

V Evropi se emisija toplogrednega plina skupnega polnjenja hladilnega sredstva v sistemu (v ekvivalentnih tonah CO₂) uporablja za določbo intervalov vzdrževanja. Upoštevajte ustrezno zakonodajo.

Formula za izračun emisije toplogrednega plina:

Toplogredni potencial hladilnega sredstva x skupno polnjenje hladilnega sredstva (v kg) / 1000

Uporabite vrednost potenciala globalnega segrevanja, omenjeno na nalepki toplogrednih plinov. Vrednost potenciala globalnega segrevanja temelji na 4. poročilu ocene IPCC-ja. Vrednost potenciala globalnega segrevanja, omenjena v priročniku, je lahko zastarela (npr. na podlagi 3. poročila ocene IPCC-ja)

Ta priročnik je pomemben podporni dokument za usposobljeno osebje, vseeno pa ne more nikoli nadomestiti samega osebja.

Zahvaljujemo se vam za nakup tega hladilnega agregata

PRED NAMEŠČANJEM IN ZAGONOM NAPRAVE POZORNO PREBERITE TA PRIROČNIK. NEPRAVILNA NAMESTITEV IMA LAHKO ZA POSLEDICO ELEKTRIČNI UDAR, PUŠČANJE, POŽAR ALI DRUGE POŠKODBE NAPRAVE ALI LJUDI. ENOTO MORA NAMESTITI STROKOVNO USPOSOBLJENI DELAVEC/TEHNIK ZA ZAGON ENOTE MORAJO POSKRBETI POOBLAŠČENE IN STROKOVNO USPOSOBLJENE OSEBE

VSE DEJAVNOSTI MORAJO POTEKATI SKLADNO Z LOKALNIMI ZAKONI IN PREDPISI. ČE NE BI JASNO RAZUMELI VSEH NAVODIL IZ TEGA PRIROČNIKA, STA NAMESTITEV IN ZAGON ENOTE STROGO PREPOVEDANA. V PRIMERU DVOMOV ALI ŽELJE PO PODROBNEJŠIH INFORMACIJAH IN NASVETIH SE OBRNITE NA PROIZVAJALČEVEGA ZASTOPNIKA.

Opis

Enota, ki ste jo kupili, je "Zračno hlajena klimatska naprava", zasnovana za hlajenje / gretje vode (ali mešanice vode in glikola) znotraj omejitev, ki so opisane v nadaljevanju. Delovanje enote temelji na stiskanju, kondenzaciji in izhlapevanju pare skladno z obrnjenim Carnotovim ciklom. Glavni sestavni deli naprave so:

• Vijačni kompresor za povečanje tlaka hladilne pare iz izparilnega v kondenzacijskega
• Izparilnik, kjer hladilna tekočina pod nizkim tlakom izpareva in tako hladi vodo v "načinu hlajenja"
• Kondenzator, kjer para pod visokim tlakom kondenzira in tako v ozračje, zahvaljujoč zračno hlajenemu toplotnemu izmenjevalniku, sprošča toploto.
• Ekspanzijski ventil, ki zmanjšuje tlak kondenzirane tekočine iz kondenzacijskega v izparilni.

Splošni podatki

Vsem enotam so ob dobavi priložene električne sheme, certificirani načrti, identifikacijska tablica in izjava o skladnosti; ti dokumenti navajajo vse tehnične podatke o kupljeni enoti ter JIH JE TREBA UPOŠTEVATI KOT SESTAVNI IN TEMELJNI DEL TEGA PRIROČNIKA

V primeru neskladij med tem priročnikom in dokumenti o napravi, se sklicujte na dokumente, ki so priloženi napravi. V primeru dvomov se posvetujte s proizvajalčevim zastopnikom.

Namen tega priročnika je inštalaterju in usposobljenemu upravljavcu zagotoviti pravilno delovanje, zagon in vzdrževanje naprave, brez ogrožanja ljudi, živali in/ali predmetov.

Prejem enote

Čim enota dospe v kraj namestitve, jo je treba pregledati glede morebitnih poškodb. Vse sestavne dele, opisane v dobavnici, je treba pregledati in preveriti.

V primeru daje enota poškodovana, poškodovanih delov ne odstranjujte in o škodi takoj obvestite prevozno podjetje, ki naj preveri enoto.

O škodi takoj obvestite proizvajalčevega zastopnika in će je mogoče, mu pošljite fotografije, ki lahko pripomorejo k ugotovitvi odgovornosti

Poškodb se ne sme popraviti, dokler zastopnik prevoznega podjetja ne opravi pregleda.

Pred namestitvijo enote preverite, ali sta model in električna napetost, navedena na tablici, pravilna. Odgovornosti za morebitne poškodbe po prejemu enote ni mogoče pripisati proizvajalcu.

Omejitve delovanja

Skladiščenje

Prostorski pogoji morajo izpolnjevati naslednje zahteve:

Najnižja temperatura okolice : -20°C Najvišja temperatura okolice : 57°C

Maksimalna relativna vlažnost : 95% brez kondenzata V primeru skladiščenja pri temperaturah, nižjih od minimalne navedene vrednosti, lahko pride do poškodb sestavnih delov. medtem ko se lahko pri skladiščenju pri temperaturah, višjih od maksimalne, sprožijo varnostni ventili. Pri skladiščenju v ozračju s kondenzom lahko pride do poškodb električnih komponent.

Delovanje

Delovanje je dovoljeno v omejitvah, navedenih v naslednjih diagramih "Omejitve delovanja".

Enoto je treba uporabljati s pretokom vode izparilnika med 50% in 140% vrednosti nominalnega pretoka (v običajnih delovnih pogojih).

V primeru delovanja izven navedenih mejnih vrednosti lahko pride do poškodb enote.

V primeru dvomov se posvetujte s proizvajalčevim zastopnikom.

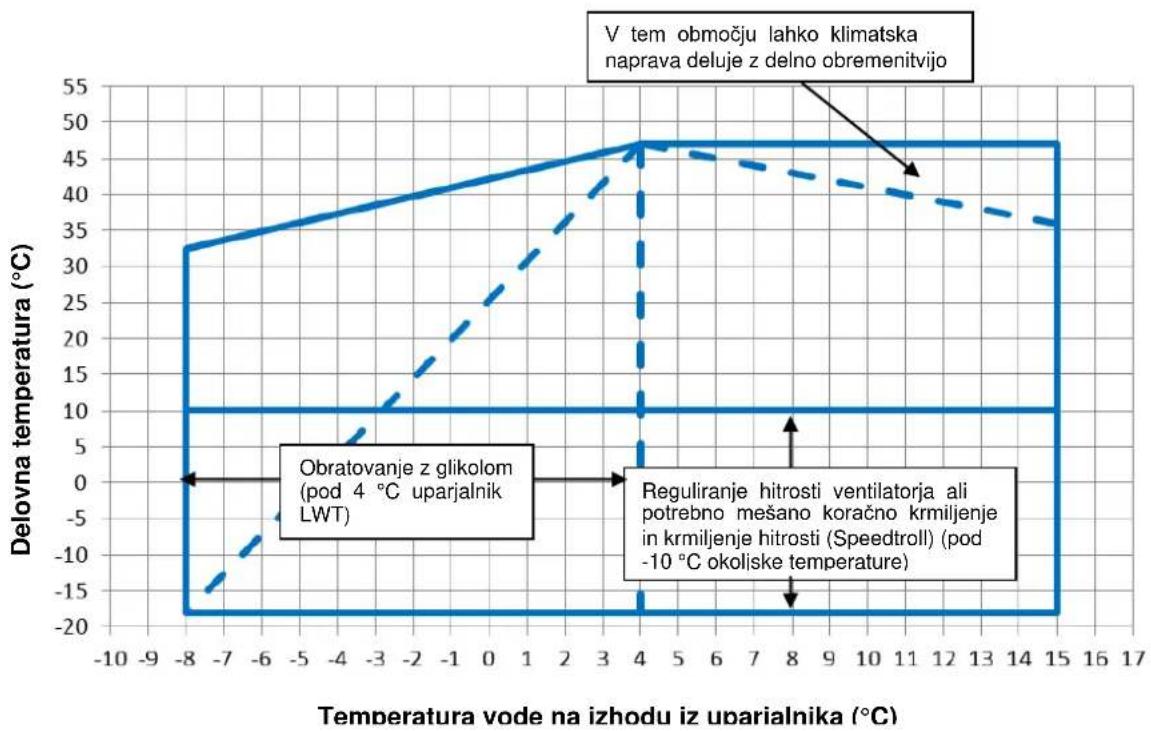

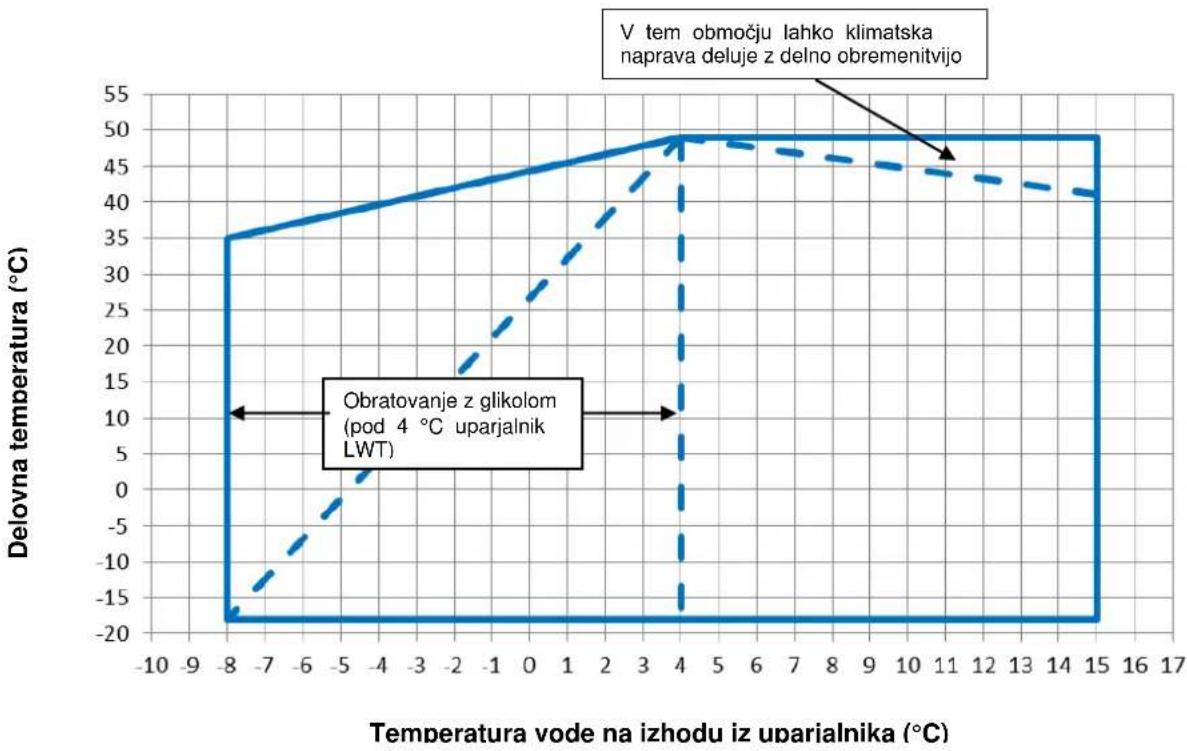

Slika 2 – Omejitve delovanja – Standardna učinkovitost

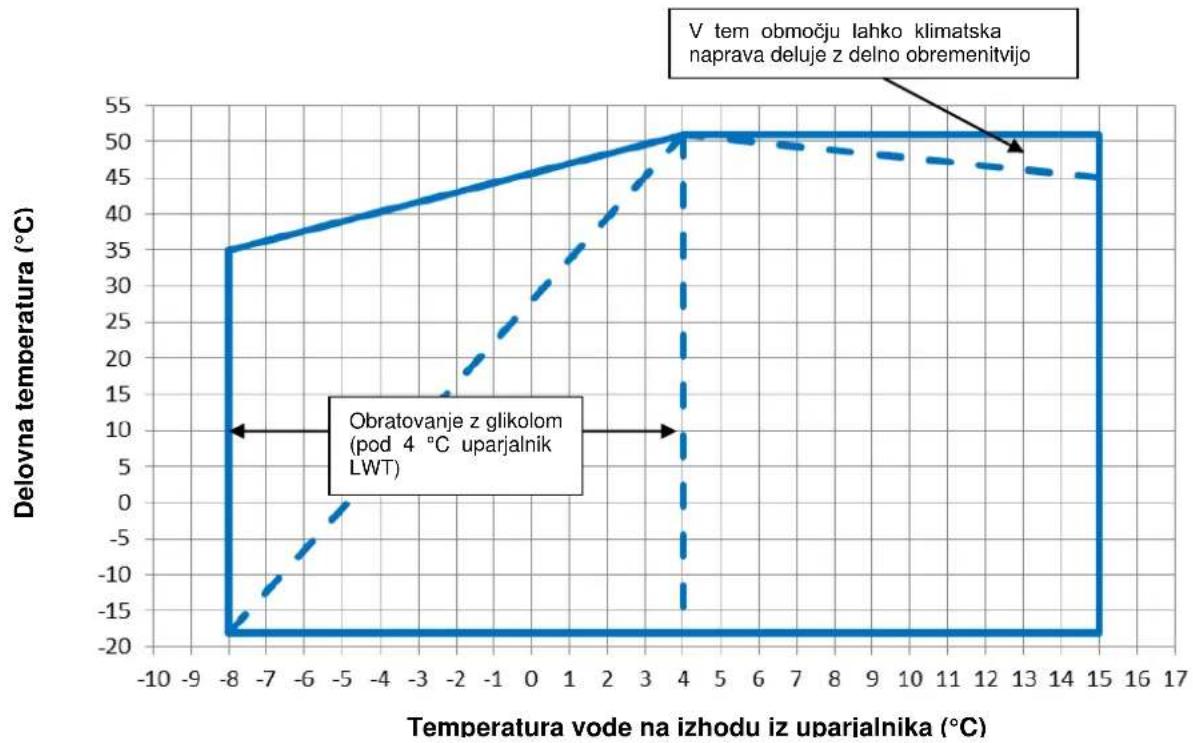

Slika 3 – Omejitve delovanja – Visoka učinkovitost

Slika 4 – Omejitve delovanja – Premium učinkovitost

Varnost

Enota mora biti čvrsto pritrjena na tla.

Temeljnega pomena je upoštevati naslednja navodila:

• Enoto se lahko dviguje samo za temu namenjene dvižne točke, ki so označene z rumeno barvo in nameščene na podnožju enote.
• Prepovedano je dostopanje do električnih komponent, ne da bi pred tem izključili glavno stikalo enote in odklopili električno napajanje.

- Prepovedano je dostopanje do električnih komponent brez uporabe izolacijske ploščadi. Prepovedano je dostopanje do električnih komponent ob prisotnosti vode in/ali vlage.

- Na ostrih robovih in na površini kondenzacijskega dela se lahko poškodujete. Izogibajte se neposrednemu dotiku teh delov in uporabite ustrezno osebno varovalno opremo.

- Pred kakršnimi koli posegi na hladilnih ventilatorjih in/ali kompresorjih izklopite električno napajanje, kar storite tako, da odprete glavno stikalo. Neupoštevanje tega pravila ima lahko za posledico hude osebne poškodbe.

- V vodovodne cevi ne vstavljajte trdih predmetov, ko je enota priključena na sistem.

- Na vodovodno cev, priključeno na vhod izmenjevalnika toplote, je treba namestiti mehanski filter.

- Enota je opremljena z varnostnimi ventili, ki so nameščeni na visokotlačni in nizkotlačni strani hladilnega tokokroga.

Odstranjevanje ščitnikov s premičnih delov je strogo prepovedano.

V primeru nenadne zaustavitve enote sledite navodilom v priročniku kontrolne plošče, ki je sestavni del dokumentacije naprave, katero prejme končni uporabnik.

Svetujemo vam, da vam pri namestitvi in vzdrževanju pomagajo tudi druge osebe. V primeru nenamernih poškodb ali težav ravnaite na naslednji način:

• Ohranite mirno kri.
• pritisniti gumb za alarm, će je nameščen na kraju postavitve,
• Ponesrečenca prestavite v topel prostor, daleč od enote in ga namestite v položaj mirovanja.
• Takoj pokličite osebje za nujne primere v stavbi ali reševalce na postaji prve pomoči.
• Ponesrečenca ne pustite samega, temveč počakajte na prihod reševalcev
• Reševalcem posredujte vse potrebne podatke

Izogibajte se nameščanju hladilnega agregata v prostore, ki bi lahko bili med vzdževanjem nevarni, kot so, na primer, ploščadi brez ograje ali vodil, ali pa območja, ki ne izpolnjujejo zahtev po prostoru okrog hladilnega agregata.

Hrup

Enota povzroča hrup zlasti zaradi vrtenja kompresorjev in ventilatorjev.

Raven hrupa za vsak posamezni model je navedena v prodajni dokumentaciji.

Ob pravilni namestitvi, uporabi in vzdrževanju enote je raven hrupa slednje taka, da pri stalnem delu v njeni bližini ni potrebna nobena posebna varovalna oprema.

V primeru namestitve s posebnimi zvočnimi lastnostmi bi lahko bilo potrebno namestiti dodatne mehanizme za blaženje hrupa.

Premikanje in dvigovanje

Izogibajte se udarcem in/ali tresenju enote med natovarjanjem/raztovarjanjem s prevoznega sredstva in premikanjem. Enoto potiskajte in vlecite izključno za nosilno ogrodje. Enoto pritrdite na prevozno sredstvo, tako da se ne bi mogla premakniti in pri tem povzročiti škodo. Poskrbite, da med prevozom ter natovarjanjem/raztovarjanjem noben del enote ne bi mogel pasti.

Vse enote serije so dostavljene s štirimi dvižnimi točkami, označenimi rumeno. Za dvigovanje enote lahko uporabite samo točke, ki so prikazane na sliki.

Poškodbe kondenzacijskega sklopa preprečite z uporabo razmičnih drogov. Namestite jih nad rešetke ventilatorja na razmiku vsaj 2,5 metra.

Dvižne vrvi in razmični drogovi morajo biti dovolj odporni, da lahko varno podpirajo enoto. Preverite težo enote na identifikacijski ploščici, ki je pritrjena na njej.

Enoto dvigujte kolikor mogoče previdno in skrbno, pri tem pa sledite navodilom glede dvigovanja, ki so navedena na nalepki, ter jo ohranjajte popolnoma izravnano.

Postavitev in montaža

Vse enote so zasnovane za zunanjo uporabo, na balkonih ali na tleh, pod pogojem, da v prostoru namestitve ni ovir, ki bi preprečevale pretok zraka do kondenzacijskih navitij. Enota mora biti nameščena na robustni in popolnoma ravni podlagi; će naj bi enota bila nameščena na balkonih ali strehah, boste morda morali uporabiti drogove za razporeditev teže.

Slika 5 - Dvigovanje enote
1 Enota kompresorja – "V" oblikovano navitje
Različica s 4-5 ventilatorji

Različica s 6-14 ventilatorji

(Risba prikazuje samo različico s 6 ventilatorji. Način dviganja je enak za različico z 6-8-10-12-14 ventilatorji)

Če se odločite enoto namestiti na tla, morate pred tem pripraviti trdno cementno podlago, debelo vsaj 250 mm in širšo od širine enote, ki lahko prenaša težo slednje.

V primeru namestitve enote v prostore, ki so lahko dostopni za ljudi ali živali, je v predel kondenzatorja in kompresorja priporočljivo namestiti zaščitno mrežo.

Za zagotovitev najboljših učinkov v prostoru namestitve upoštevajte naslednje previdnostne ukrepe in navodila:

– Izogibajte se kroženju zračnega toka.
- Pazite, da v območju namestitve ni ovir, ki bi preprečevale pravilni pretok zraka.
- Zagotovite trdne in odporne temelje, ki zmanjšujejo hrup in vibracije.
- Izogibajte se nameščanju enote v posebno prašne prostore, da bi zmanjšali onesnaževanje kondenzacijskih navitij z nečistočo.
- Voda v sistemu mora biti posebno čista, brez kakršnih koli sledov olja ali rje. Na vhodno cev na enoti je treba namestiti mehanski vodni filter.

Minimalne prostorske zahteve

Temeljnega pomena je upoštevati minimalne razdalje na vseh enotah, tako da se zagotovi optimalno prezračevanje kondenzacijskih navitij.

Pri odločanju, kam boste enoto postavili, da bi lahko zagotovili primeren pretok zraka, upoštevajte naslednje dejavnike: – Izogibajte se kroženju vročega zraka.

- Izogibajte se dovajanju nezadostnega zraka zračno hlajenemu kondenzatorjucondenser

Oba pogoja lahko povzročita povečanje kondenzacijskega tlaka, kar pomeni nižjo energetsko učinkovitost in slabšo sposobnost hlajenja.

Enota mora biti na vseh straneh prosto dostopna, tako da je po namestitvi na njej mogoče izvajati vzdrževalne posege. Slika 3 prikazuje najmanjše prostorske zahteve.

Vertikalni odvod zraka ne sme biti zamašen.

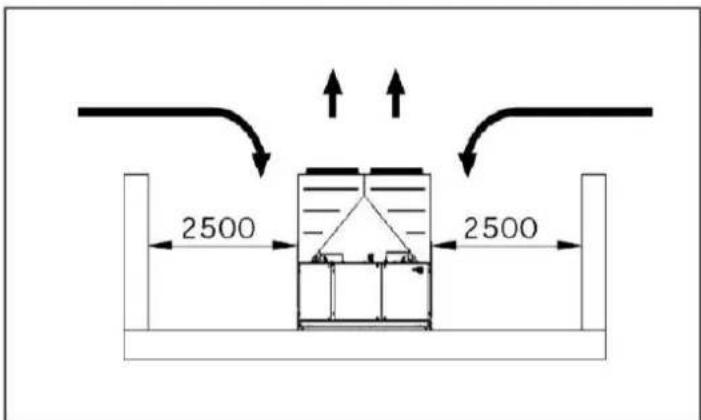

Če enoto obdajajo stene ali ovire enake višine kot je sama, mora biti enota nameščena vsaj 2500 mm od teh.

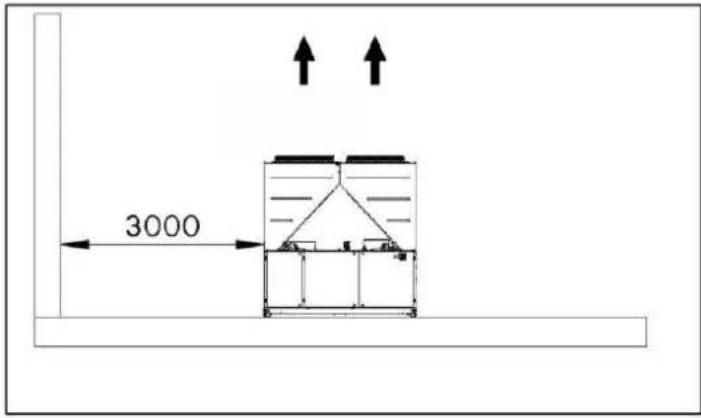

Če so te ovire višje od enote, mora biti slednja nameščena vsaj 3000 mm od njih.

Če pri namestitvi enote ne upoštevate minimalne priporočene razdalje od sten in/ali vertikalnih ovir, lahko nastane kombinacija kroženja vročega zraka in/ali nezadostnega napajanja zračno hlajenega kondenzatorja, ki lahko zmanjša zmogljivosti in učinkovitost naprave.

V vsakem primeru mikro procesor omogoča prilagajanje enote novim postopkom delovanja, pri čemer ji v določenih okoliščinah zagotavlja maksimalno razpoložljivo moč, četudi je stranska razdalja manjša od priporočene, razen će bi delovni pogoji vplivali na varnost oseb ali zanesljivost enote.

Pri namestitvi dveh ali več enot druge poleg druge vam svetujemo, da upoštevate razdaljo vsaj 3600 mm med ploščami kondenzatorja.

V primeru drugačnih rešitev se posvetujte s proizvajalčevim zastopnikom.

Zvočna zaščita

Ko ravni zvočnega hrupa zahtevajo posebno kontrolo, je potrebna velika mera pozornosti pri izolaciji enote na njenem podnožju, z ustrezno namestitvijo protivibracijskih elementov (na voljo kot dodatna oprema). Gibke spoje je treba namestiti tudi na vodovodne priključke.

Vodovodne cevi

Cevi morajo biti zasnovane tako, da zagotavljajo čim manjše število kolen in vertikalnih zavojev. Tako bodo stroški namestitve občutno nižji, zmogljivosti sistema pa večje.

Vodovodni sistem mora biti opremljen s:

1. Protivibracijskimi elementi za zmanjševanje prenosa vibracij na strukture.

2. Izolacijskimi ventili za odklop vodovodnega sistema med vzdrževanjem naprave.

3. Pretočno stikalo.
4. Ročnim ali avtomatskim odzračevalnim mehanizmom na najvišji točki sistema in drenažnim sistemom na najnižji točki slednjega.
5. Izparilnikom in sistemom za toplotno rekuperacijo, ki ne smeta biti nameščena na najvišji točki sistema.
6. Ustreznim mehanizmom, ki lahko vzdržuje tlak vodovodnega sistema (ekspanzijska posoda ipd.).
7. Indikatorji tlaka in temperature vode, ki bodo upravljavcu v pomoč med servisnimi in vzdrževalnimi posegi.

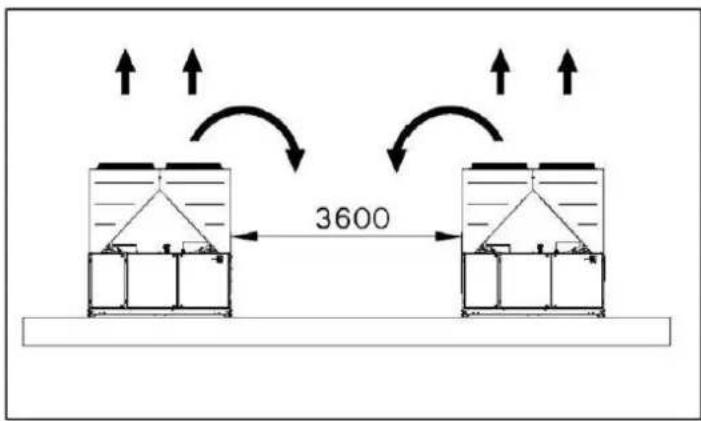

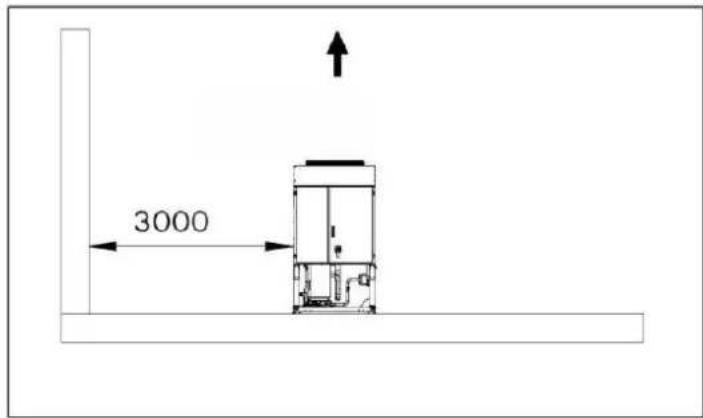

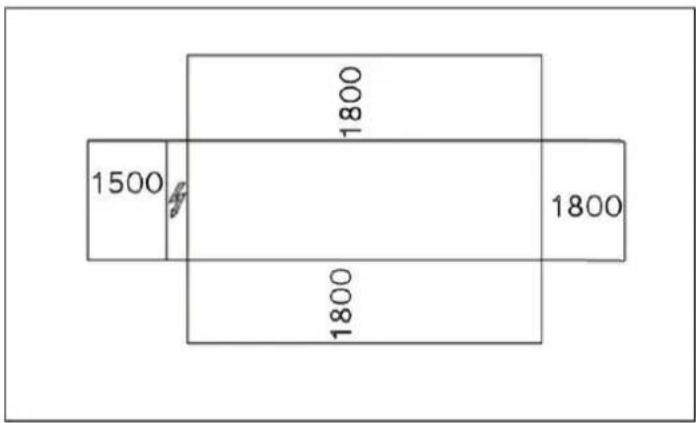

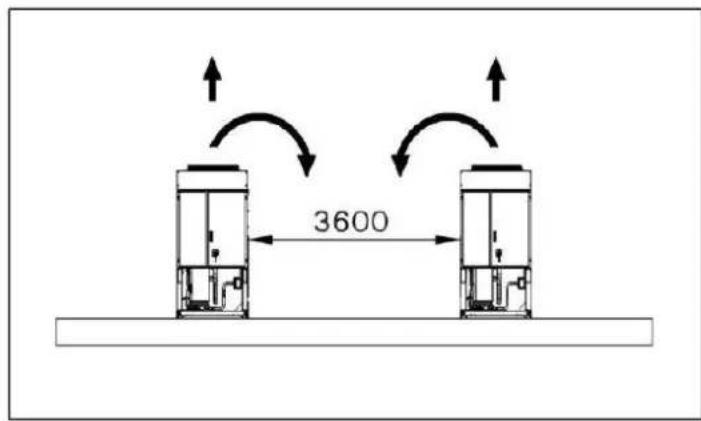

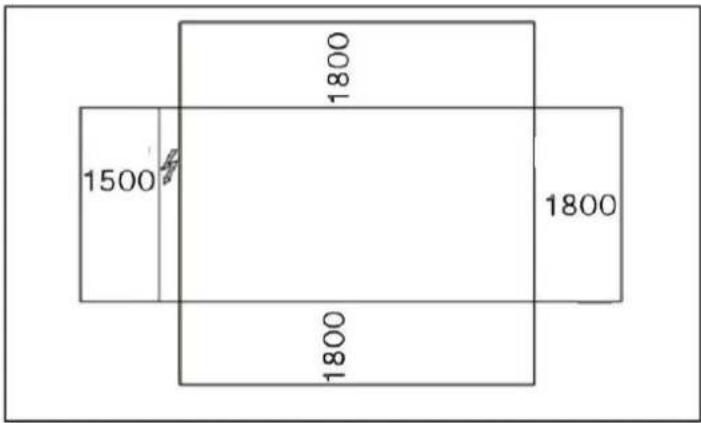

Slika 6 - Minimalne prostorske zahteve

1500 1800 1800 1800

1500 1800 1800 1800

2500 2500

2500 2500

3000

3000

3600

3600

1. Filtrom ali mehanizmom za odstranjevanje trdih delcev iz tekočine. Uporaba filtra podaljša življenjsko dobo izparilnika in črpalke ter pripomore k vzdrževanju optimalnih pogojev vodovodnega sistema.
2. Izparilnik ima električni upor s termostatom, ki ščiti pred zmrzovanjem vode do najnižje sobne temperature -25^ . Vse druge vodovodne cevi oziroma sistemi izven enote morajo biti torej zaščiteni pred zmrzovanjem.
3. Mehanizem za rekuperacijo toplote je treba pozimi izprazniti, razen v primeru, će se vodovodnemu sistemu doda mešanico etilen glikola v ustreznem razmerju.
4. V primeru zamenjave enote je treba pred namestitvijo nove enote celoten vodovodni sistem izprazniti in očistiti. Pred zagonom nove enote vam svetujemo izvedbo rednih preskusov in ustrezno kemično obdelavo vode.
5. Če vodovodnemu sistemu dodate glikol za zaščito pred zmrzovanjem, naj bo sesalni tlak nižji, saj bodo zmogljivosti enote nižje in padci tlaka višji. Vse zaščitne sisteme enote, kakršen je sistem za zaščito pred zmrzovanjem, in nizkotlačno zaščito je treba ponovno nastaviti.
6. Pred izolacijo vodovodnih cevi se prepričajte, da ne prihaja do puščanja.

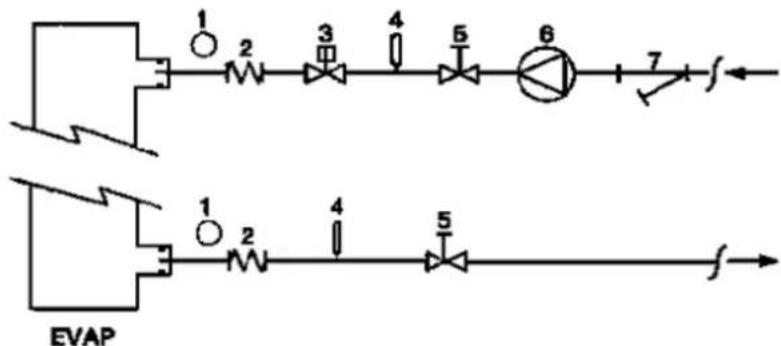

Slika 7 - Vezava vodovodnih cevi za izparilnik

1. Manometer
2. Gibka spojka
3. Pretočno stikalo
4. Temperaturna sonda
5. Izolacijski ventil
6. Črpalka
7. Filter

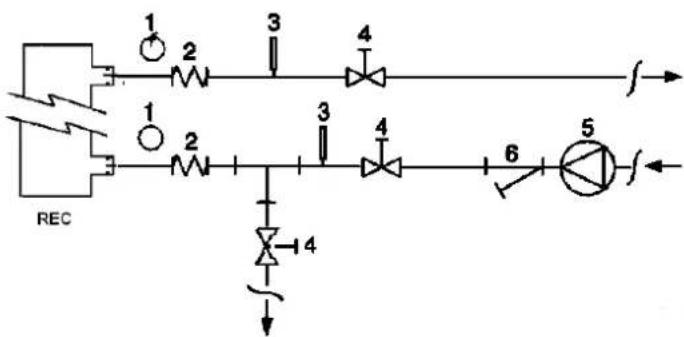

Slika 8 - Vezava vodovodnih cevi za izmenjevalnike rekuperatorja toplote

1. Manometer
2. Gibka spojka
3. Temperaturna sonda
4. Izolacijski ventil
5. Črpalka
6. Filter

Obdelava vode

Pred zagonom črpalke očistite vodovodni sistem. Nečistoča, vodni kamen, drobci rje in drugi delci se lahko kopičijo v izmenjevalniku toplote in tako zmanjšujejo njegovo sposobnost toplotne izmenjave. Poveča se lahko tudi padec tlaka in posledično zmanjša pretok vode. Ustrezna obdelava vode lahko torej zmanjša tveganje korozije, erozije, tvorjenja

vodnega kamna ipd. Kakšna vrsta obdelave vode je najprimernejša se določi lokalno, glede na vrsto sistema in lastnosti vode.

Proizvajalec ne odgovarja za morebitne poškodbe ali nepravilno delovanje naprave, ki bi bili posledica nepravilnega izvajanja ali neizvajanja postopka obdelave vode.

Preglednica 1 - Sprejemljive mejne vrednosti kakovosti vode

pH (25°C)	6,8÷8,0		Skupna trdota (mg CaCO_3 / l)	< 200
Električna prevodnost μS/cm (25°C)	<800		Železo (mg Fe / l)	< 1,0
Kloridov ion (mg Cl^- / l)	<200		Sulfidov ion (mg S^2- / l)	Brez
Sulfatov ion (mg SO_4^2- / l)	<200		Amonijev ion (mg NH_4^+ / l)	< 1,0
Alkalnost (mg CaCO_3 / l)	<100		Silicijev dioksid (mg SiO_2 / l)	< 50

Zaščita izmenjevalnikov za toplotno rekuperacijo in izparilnika pred zmrzovanjem

Vsi izparilniki so opremljeni z električnim uporom s termostatskim nadzorom, ki predstavlja ustrezno zaščito pred zmrzovanjem do najnižje temperature -25^ .

Vseeno pa se, razen će so izmenjevalniki toplote popolnoma izprazni in očiščeni s tekočino proti zmrzovanju, lahko uporablja tudi dodatne metode za preprečevanje zmrzovanja. Pri načrtovanju sistema v celoti je treba upoštevati dva ali več načinov zaščite, ki so opisani v nadaljevanju:

- Stalno kroženje vode v ceveh in izmenjevalnikih.

– Dodatek ustrezne količine glikola v vodovodni sistem.

- Toplotna izolacija in dodatno ogrevanje izpostavljenih cevi.

– Izpraznjenje in očiščenje izmenjevalnika toplote pozimi. Inštalater in/ali lokalni vzdrževalec morata poskrbeti za uporabo ustreznih načinov zaščite pred zmrzovanjem. Redno izvajanje vzdrževalnih del na zaščiti pred zmrzovanjem. Neupoštevanje zgoraj navedenih navodil ima lahko za posledico poškodbe enote. Poškodbe, ki bi nastale zaradi zmrzovanja, niso vključene v garancijo.

Namestitev pretočnega stikala

Za zagotovitev zadostnega pretoka vode v celotnem izparilniku je temeljenga pomena, da v vodovodni sistem vgradite pretočno stikalo, ki ga lahko namestite na vhodne ali izhodne vodovodne cevi. Namen pretočnega stikala je zaustavištev delovanja enote v primeru prekinitve dotoka vode s posledično zaščito izparilnika pred zmrzovanjem.

Kot dodatno opremo ponuja proizvajalec posebej izbrano pretočno stikalo.

To paličasto pretočno stikalo je primerno za stalno uporabo na prostem (IP67) s cevmi premera od 1" do 6".

Pretočno stikalo ima očiščen kontakt, ki ga je treba električno vezati na pole, označene na električni shemi.

Pretočno stikalo je treba umeriti tako, da se sproži, ko se pretok vode izparilnika spusti pod 50% nominalnega pretoka.

Rekuperacija toplote

Hoteč je mogoče enote opremiti tudi s sistemom za rekuperacijo toplote.

Ta sistem se uporablja z vodno hlajenim izmenjevalnikom toplote, nameščenim na odvodu kompresorja in mehanizmom za nadzor kondenzacijskega tlaka.

Za zagotovitev delovanja kompresorja v svojem ohišju, enote za rekuperacijo toplote ne morejo delovati, će je temperatura vode nižja od 28°C.

Projektant sistema in inštalater hladilnega ogregata morata to vrednost upoštevati (npr. z uporabo obtočnega obvodnega ventila)

Električna napeljava

Splošni podatki

Vse električne vezave z enoto morajo biti izvedene ob upoštevanju veljavnih zakonov in predpisov.

Vse postopke inštalacije, uporabe in vzdrževanja mora spremliati usposoblieno osebie.

Oglejte si električno shemo za enoto v vaši lasti. Če električna shema ni prikazana na enoti ali će ste jo izgubili, se obrnite na proizvajalčevega zastopnika, katerega zaprosite za kopijo.

V primeru razlik med električno shemo in električno omarico/vodniki, se obrnite na proizvajalčevega zastopnika.

Uporabljajte samo bakrene vodnike, sicer bi lahko prišlo do pregrevanja ali razjedanja na stičnih točkah s tveganjem poškodovanja enote.

V izogib motnjam morajo biti vsi krmilni vodniki vezani ločeno od električnih. V ta namen uporabite druge električne prehodne vode.

Bodite še posebej previdni pri napeljavi žičnih povezav v stikalno omarico; če niso pravilno zatesnjeni, lahko uvodnice kablov omogočijo vđor vode v stikalno omarico, kar lahko poškoduje notranjo opremo.

Pred nameščanjem in povezovanjem, morate enoto izklopiti in zavarovati. Ker ima enota frekvenčne

pretvornike, je vmesni tokokrog kondenzatorjev pod visoko napetostjo še kratek čas po izklopu. Enote ne upravljajte 5 minut po izklopu enote.

Enota vključuje nelinearne obremenitve, kot so frekvenčni pretvorniki, ki imajo odvodne tokove ozemljitve. Če je pred enoto nameščen detektor odhodnih tokov ozemljitve, morate uporabiti napravo tipa B z najnižjim pragom 300 mA.

Izdelek je skladen s standardom EMC za industrijska okolja. Zaradi tega ni namenjen uporabi v stanovanjskem okolju, na primer za namestitve, pri katerih je izdelek povezan z nizkonapetostnim javnim distribucijskim omrežjem. Če morate izdelek povezati z nizkonapetostnim javnim distribucijskim omrežjem, morate opraviti specifične dodatne meritve, da preprečite motnje z drugo občutljivo opremo.

Delovanje

Odgovornost upravljavca

Ustrezno strokovno usposabljanje upravljavca in njegovo seznanjenje s sistemom pred uporabo enote sta temeljnega pomena. Poleg tega priročnika mora upravljavec prebrati tudi operativni priročnik mikroprocesorja in preučiti električno shemo, tako da bo razumel sekvenco zagona, delovanje, sekvenco zaustavitve in delovanje vseh varnostnih naprav.

Med fazo začetnega zagona enote je na voljo tehnik, ki ga priskrbi proizvajalec in ki bo uporabniku odgovoril na vsa morebitna vprašanja ter mu podal ustrezna navodila glede pravilnih delovnih postopkov.

Upravljavec mora voditi register delovnih podatkov za vsako nameščeno enoto. Podoben register mora voditi tudi za vse redne vzdrževalne posege in servise.

Če upravljavec opazi nepravilna ali neobičajna stanja, se mora posvetovati s proizvajalčevo pooblaščeno servisno službo.

Redno vzdrževanje

Minimalni vzdrževalni posegi so našteti v preglednici 2.

Elektrolitični kondenzatorji frekvenčnega pretvornika

Frekvenčni pretvorniki kompresorja imajo elektrolitične kondenzatorje, ki so zasnovani tako, da pri običajni uporabi delujejo najmanj 15 let. V pogojih zahtevne uporabe se dejanska življenjska doba kondenzatorjev lahko skrajša.

Klimatska naprava izračuna preostalo življenjsko dobo kondenzatorja glede na dejansko delovanje. Ko je preostala življenjska doba pod pragom, je na krmilniku izdano opozorilo.

V tem primeru priporočamo zamenjavo kondenzatorjev. Ta postopek mora opraviti usposobljen tehnik. Zamenjava mora potekati v skladu z naslednjim postopkom:

• Klimatsko napravo izklopite.
- Pred odpiranjem ohišja frekvenčnega pretvornika počakajte 5 minut.
- Preverite, ali je preostali istosmerni tok v povezavi istosmernega toka nič.
- Odprite ohišje frekvenčnega pretvornika in zamenjajte stare kondenzatorje z novimi.
- V meniju vzdrževanja ponastavite krmilnik klimatske naprave. Na ta način bo krmilnik lahko izračunal novo pričakovano življenjsko dobo kondenzatorjev.

Priprava kondenzatorja po daljšem obdobju zaustavitve

Elektrolitični kondenzatorji lahko izgubijo del njihovih prvotnih karakteristik, če jih več kot 1 leto ne vklopite. Če je klimatska naprava bila dalj časa izključena, morate izvesti postopek "ponovne priprave" kot sledi:

• Vklopite frekvenčni pretvornik.
- Pustite ga vklopljenega vsaj 30 minut preden vklopite kompresor.
• Po 30 minutah lahko vklopite kompresor.

Zagon pri nizki temperaturi okolice

Frekvenčni pretvorniki imajo nadzor temperature, ki jim omogoča odpornost na temperature do -20 °C. Vendar jih pri temperaturah pod 0 °C ne smete vklopiti brez izvajanja naslednjega postopka:

- Odprite stikalno omarico (ta postopek lahko opravijo le usposobljeni tehniki).

• Odprite varovalke kompresorja (z vlečenjem nosilcev varovalk) ali varnostna stikala kompresorja.
  • Klimatsko napravo vklopite
• Klimatska naprava naj ostane vklopljena vsaj 1 uro (s tem grelcem frekvenčnega pretvornika omogočite ogrevanje).
  • Zaprite nosilce varovalk
  • Zaprite stikalno omarico

Servis in omejena garancija

Vse enote so tovarniško preverjene in zajamčene za obdobje 12 mesecev od prvega zagona oziroma 18 mesecev od dne dobave.

Te enote so bile zasnovane in izdelane ob upoštevanju najvišjih kakovostnih standardov ter zagotavljajo večletno delovanje brez okvar. Vseeno pa je pomembno, da zagotovite njihovo ustrezno in redno vzdrževanje, skladno z vsemi postopki, ki so našteti v tem priročniku, ter z vsemi dobrimi praksami s področja vzdrževanja strojev.

Toplo vam svetujemo, da sklenete vzdrževalno pogodbo s proizvajalčevim pooblaščenim serviserjem, tako da boste zahvaljujoč izkušnjam in znanju našega osebja lahko zagotovili učinkovito servisiranje brez kakršnih koli težav.

Vedite tudi, da enota zahteva vzdrževanje tudi v garancijskem obdobju.

V primeru nepravilne uporabe enote, na primer ob preseganju njenih delovnih mejnih vrednosti ali neizvajanju ustreznega

vzdrževanja skladno z navodili iz tega priročnika, garancija preneha veljati.

Za zagotovitev veljavnosti garancije upoštevajte naslednje točke:

1. Enota ne sme presegati navedenih mejnih vrednosti
2. Električno napajanje se mora gibati znotraj mejnih vrednosti napetosti in ne sme povzročati harmoničnih frekvenc ali nenadnih skokov napetosti.
3. Neravnovesje trifaznega napajanja ne sme biti večje od 3%. Enote ne smete vključiti, dokler električne težave ne odpravite.
4. Ne onemogočajte ali izklapljajte nobene varnostne naprave, bodisi mehanske, električne ali elektronske.
5. Voda, uporabljena za polnjenje vodovodnega sistema, mora biti čista in ustrezno obdelana. Na najbližjo točko vhodu izparilnika je treba namestiti mehanski filter.
6. Pretok vode izparilnika ne sme nikoli presegati 120% oziroma biti manjši od 80% nominalne zmogljivosti, razen v primeru, da je ob sklenitvi naročila drugače dogovorjeno.

Obvezni redni pregledi in zagon aplikacij pod tlakom

Enote spadajo pod kategorijo IV razvrstitve, ki jo določa evropska Direktiva PED 2014/68/EU.

Nekateri lokalni predpisi zahtevajo za hladilne aggregate, ki spadajo v to kategorijo, redne preglede s strani pooblaščene agencije. Preverite zahteve, ki veljajo v kraju namestitve.

Preglednica 2 - Načrt rednega vzdrževanja

Seznam posegov	Tedenski	Mesečni (Opomba 1)	Letnl/sezonski (Opomba 2)
Splošno:
Branje operativnih podatkov (Opomba 3)	X
Vizualni pregled enote zaradi morebitnih poškodb in/ali zrahljanih delov		X
Pregled stanja toplotne izolacije			X
Čiščenje in lakiranje, kjer bi bilo potrebno			X
Analiza vode (6)			X
Kontrola delovanja tlačnega stikala		X
Električna napeljava:
Pregled krmilnih sekvenc			X
Pregled obrabe števca - menjava po potrebi			X
Pregled privitosti vseh električnih polov - privijanje po potrebi			X
Čiščenje notranjosti električne omarice			X
Vizualni pregled komponent zaradi morebitnih znakov pregrevanja		X
Preverjanje delovanja kompresorja in grelca olja		X
Merjenje izolacije motorja kompresorja s pomočjo naprave Megger			X
Očistite filtre dovodnega zraka na električni plošči		X
Na električni plošči preverite delovanje vseh ventilatorjev			X
Preverite delovanje ventila hlajenja frekvenčnega pretvornika in grelca			X
Preverite stanje kondenzatorjev v frekvenčnem pretvorniku (znaki poškodb, uhajanje ipd.)			X
Hladilni sistem:
Pregled morebitnega puščanja hlađiva		X
Pregled pretoka hladiva skozi kontrolno stekelce - kontrolna lina mora biti polna	X
Preverjanje padca tlaka sušilnega filtra		X
Preverite, padec tlaka v oljnem filtru (opomba 5)		X
Analiza vibracij kompresorja			X
Analiza kislosti olja kompresorja (7)			X
Kondenzator:
Čiščenje plošč kondenzatorja (Opomba 4)			X
Pregled privitosti ventilatorjev			X
Pregled reber na ploščah kondenzatorja – odstraniti po potrebi			X

Opombe:
1. Mesečni posegi vključujejo vse tedenske.
2. Letni posegi (ali tisti, ki jih je treba izvesti na začetku sezone) vključujejo vse tedenske in mesečne.
3. Delovne vrednosti enote lahko odčitate vsak dan, pri tem pa upoštevajte visoke standarde opazovanja.
4. Prostori z visoko koncentracijo delcev v zraku zahtevajo pogostejše čiščenje plošč kondenzatorja.
5. Oljni filter zamenjajte, ko je padec tlaka doseže 2,0 bara.
6. Preverite, ali so prisotne morebitne stopljene kovine.
7. TAN (skupno kislinsko število): ≤0,10 : ni učinkov
Med 0,10 in 0,19: zamenjajte filtre, odporne proti kislinam, in ponovno preverite po 1000 urah delovanja. Filtrezamenjujte, dokler skupno kilsinsko število TAN ne bo nižje od 0,10.

0,19 : zamenjajte olje, oljni filter in sušilni filter. Preverite v rednih časovnih intervalih.

Pomembne informacije o uporabljenem hladivu

Ta izdelek vsebuje fluorirane toplogredne pline. Plinov ne izpuščajte v ozračje.

Količina hladiva, potrebna za standardno delovanje, je navedena na identifikacijski ploščici enote.

Količina hladiva, s katero je dejansko napolnjena enote, je označena na posrebreni paličici v električni omarici.

Evropska ali lokalna zakonodaja lahko zahteva redne kontrole za ugotovitev morebitnega puščanja hlađiva.

Navodila za enote, polnjene v tovarni in na terenu

(Pomembne informacije o uporabljenem hladilnem sredstvu)

Hladilni sistem bo napolnjen s flourinirami toplogrednimi plini.

Plinov ne izpuščajte v ozračje.

1 Z neizbrisno tinto izpolnite nalepko o polnjenju hladilnega sredstva, dostavljeno z izdelkom, skladno z naslednjimi navodili:

- nivo polnjenja hladilnega sredstva za vsak krog (1; 2; 3)

- skupno polnjenje hladilnega sredstva (1 + 2 + 3)

- izračunajte izpust toplogrednega plina s pomočjo naslednje formule:

Toplogredni potencial hladilnega sredstva x skupno polnjenje hladilnega sredstva (v kg) / 1000

c Tovarniško polnjenje

d Polnjenje na terenu

e Polnjenje hladilnega plina za vsak krog (skladno s številom krogov)

f Skupno polnjenje hladilnega sredstva

g Skupno polnjenje hladilnega sredstva (v tovarni + na terenu)

h Emisija toplogrednega plina skupnega polnjenja hladilnega sredstva

v ekvivalentnih tonah CO2

m Tip hladilnega sredstva

n GWP = potencial globalnega segrevanja

p Serijska številka enote

2 Izpolnjeno nalepko je treba postaviti v električno ploščo.

Evropska ali lokalna zakonodaja lahko zahteva redne kontrole za ugotovitev morebitnega puščanja hladiva. Za več informacij stopite v stik s svojim lokalnim prodajalcem.

OPOMBA

V Evropi se emisija toplogrednega plina skupnega polnjenja hladilnega sredstva v sistemu (v ekvivalentnih tonah CO₂) uporablja za določbo intervalov vzdrževanja. Upoštevajte ustrezno zakonodajo.

Formula za izračun emisije toplogrednega plina:

Toplogredni potencial hladilnega sredstva x skupno polnjenje hladilnega sredstva (v kg) / 1000

Uporabite vrednost potenciala globalnega segrevanja, omenjeno na nalepki toplogrednih plinov. Vrednost potenciala globalnega segrevanja temelji na 4. poročilu ocene IPCC-ja. Vrednost potenciala globalnega segrevanja, omenjena v priročniku, je lahko zastarela (npr. na podlagi 3. poročila ocene IPCC-ja)

Za podrobnejše informacije se obrnite na lokalnega pooblaščenega prodajalca.

Odlaganje

Enota je izdelana iz kovinskih, plastičnih in elektronskih komponent. Vse te dele je treba odlagati skladno z lokalnimi predpisi, ki veljajo na tem področju.

Svinčeve baterije je treba zbrati in jih odnesti v posebne zbirne centre za odlaganje odpadkov.

Olje je treba zbrati in ga odnesti v posebne zvirne centre za odlaganje odpadkov.

Ta priročnik služi kot tehnična podpora in ne predstavlja zavezujoče ponudbe. Njegove vsebine ni mogoče jamčiti kot popolne, natančne ali zanesljive, ne eksplicitno ne implicitno. Vse podatke in specifikacije iz tega priročnika je mogoče spremeniti brez vnaprešnega obvestila. Podatki, posredovani ob naročilu, veljalo za dokončne.

Proizvajalec ne prevzema nikakršne odgovornosti za morebitne neposredne all posredne poškodbe v najširšem pomenu besede, ki bi bile posledica uporabe in/ali razumevanja tega priročnika oziroma bi bile s slednjima povezane.

Pridržujemo si pravico do projektnih in strukturnih sprememb kadarkoli in brez vnaprejšnjega obvestila. Posledično tudi slika na naslovnici ni zavezujoča.
