Vrsta izdelka	Vgradna plinska kuhalna plošča
Znamka	Dometic
Model	HB 3400
Kategorija plina	I3B/P(30) ali I3+ (odvisno od države)
Uporabni plini	Butan (G30) 28–30 mbar, Propan (G31) 30–37 mbar
Število gorilnikov	3
Skupna moč	4,8 kW
Napajanje	12 V DC (priklop na baterijo)
Vžig	Elektronski in ročni (vžigalica ali plinski vžigalnik)
Nastavitev plamena	Zvezno od minimalne do maksimalne lege
Premer gorilnikov	Velik gorilnik 64 mm, mali gorilniki 50 mm
Priporočen premer posod	160 do 220 mm
Namestitev	Vgradna v delovno površino (razred 3)
Najmanjša razdalja od sten	135 mm od roba gorilnika do stranskih/zadnjih sten
Najmanjša razdalja nad	500 mm med gorilniki in pohištvom/policami
Plinski priključek	Toga ali upogljiva kovinska cev (največ 1,5 m)
Čiščenje	Milnica ali nevtralno čistilo, neabrazivna gobica
Vzdrževanje	Zamenjava šob s strani strokovnjaka
Varnost	Ne uporabljajte odprtega plamena za preverjanje puščanja; uporabite elektronski detektor
Garancija	Zakonska; obrnite se na prodajalca ali podružnico Dometic
Priloženi dodatki	Pritrdilni vijaki, navodila za uporabo

Pogosto zastavljena vprašanja - HB 3400 DOMETIC

Katero vrsto plina lahko uporabim s kuhalno ploščo Dometic HB 3400?

Naprava deluje na butan (G30) ali propan (G31). Tlak se razlikuje glede na državo: 28–30 mbar za butan, 30–37 mbar za propan. Preverite nalepko na napravi za natančno kategorijo (I3B/P(30) ali I3+).

Kako namestim kuhalno ploščo v delovno površino?

Izrežite odprtino v skladu z merami v navodilih (glejte slike 3). Upoštevajte varnostne razdalje: 135 mm od stranskih/zadnjih sten, 500 mm nad gorilniki. Pritrdite napravo s priloženimi vijaki (slika 4). Plinski priključek naj opravi strokovnjak.

Kako prižgem gorilnik?

Prepričajte se, da na gorilniku ni nobenega predmeta. Pritisnite gumb za upravljanje in ga zavrtite na položaj velikega plamena. Istočasno pritisnite gumb za elektronski vžig. Po vžigu držite pritisnjen še nekaj sekund. Če ne uspe, uporabite vžigalico ali plinski vžigalnik (ročni vžig).

Kaj storiti, če se gorilnik ne vžge?

Preverite, ali plinska jeklenka ni prazna in ali je pipa odprta. Če elektronski vžig ne deluje, uporabite ročni vžig. Če težava ostane, zaprite plinsko pipo in pokličite pooblaščenega tehnika.

Kako očistim kuhalno ploščo?

Pred čiščenjem izklopite napravo in počakajte, da se ohladi. Uporabite mehko gobico in milnico ali nevtralno čistilo. Izogibajte se abrazivnim sredstvom, jekleni volni, kloru in kislim snovem (kis, limona). Sperite in obrišite s čisto krpo.

Kakšna je poraba elektrike za vžig?

Elektronski vžig deluje na 12 V DC. Priključni kabel mora biti preseka 2 x 0,5 mm², največ 2 metra. Naprave nikoli ne priključite na omrežje 230 V, saj bi se uničila.

Ali lahko uporabljam kuhalno ploščo z zaprtim steklenim pokrovom?

Ne, stekleni pokrov se lahko razbije, če se segreje. Pred prižigom gorilnika vedno odprite pokrov in počakajte, da so vsi gorilniki ugasnjeni in ohlajeni, preden ga zaprete. Če je pokrov zaprt na strani pomivalnega korita, je obvezna najmanjša razdalja 10 mm med posodami in pokrovom.

Kako vem, ali je plamen pravilen?

Za propan mora biti plamen moder z jasno notranjo konico. Za butan so ob zagonu normalne rahle rumene konice. Plamen ne sme segati čez dno posode. Če je plamen nepravilen, preverite šobo ali pokličite strokovnjaka.

Kje najdem nadomestne dele, kot so šobe?

Šobe so specifične za model (premer 0,64 mm za veliki gorilnik, 0,50 mm za male). Njihovo zamenjavo mora opraviti pooblaščen tehnik. Za originalne dele kontaktirajte servis Dometic ali prodajalca.

Kako ravnati v primeru vonja po plinu?

Takoj odprite okna in evakuirajte osebe. Ne dotikajte se nobenega električnega stikala, ne prižigajte ognja. Zaprite ventil na plinski jeklenki. Uporabite homologiran plinski detektor ali pokličite tehnika, da najde puščanje. Nikoli ne uporabljajte milnice ali odprtega plamena.

NAVODILA ZA UPORABO HB 3400 DOMETIC

Kuhalne plošče in štedilniki

Instalacija, Uporaba, Vzdrževanje......189

3

MOD. X mm Y mm

HB2325 430 305

Pred pričetkom uporabe aparata natančno preberite ta priročnik z navodili, shranite ga, in v primeru oddaje aparata drugemu uporabniku, slednjemu izročite tudi ta navodila.

Kazalo

1 Obrazložitev simbolov ....190
2 Splošni varnostni napotki....190
3 Oprema....191
4 Predvidena uporaba....191
5 Namestitev ....192

5.1 Vgradna odprtina 192
5.2 Priključitev plina....193
5.3 Električna priključitev....195
5.4 Pritrditev....195

6 Tehnični opis ....196

6.1 Komandna plošča....196
6.2 Gorilniki 197

7 Uporaba....198

7.1 Dodatni previdnostni ukrepi....198
7.2 Kuhalna površina....199
7.3 Vizualni nadzor plamena....201
7.4 Plinska jeklenka 201

8 Čiščenje in vzdrževanje. 203

8.1 Čiščenje aparata 203
8.2 Zamenjava šob....203

9 Tlačni priključek (če je vgrajen) 204

10 Garancija....204

1 Obrazložitev simbolov

POZOR!

Varnostno opozorilo: neupoštevanje tega opozorila lahko ima resne posledice, tudi smrtne.

POMEMBNO!

Neupoštevanje te opombe lahko ima za posledico materialno škodo in poslabšanje delovanja izdelka.

OPOMBA

Način poseganja: ta simbol uporabnika obvešča, de je potreben poseg. Potrebni načini poseganja bodo postopoma opisani v nadaljevanju.

Slika 1 5, stran 3: ti podatki se nanašajo na element, ki je prikazan na sliki, v tem primeru na "postavko 5 na sliki 1 na strani 3".

2 Splošni varnostni napotki

Proizvajalec ne prevzema nobene odgovornosti za škodo v naslednjih primerih:

• škode na izdelku zaradi neprimerne uporabe
• spreminjanja izdelka brez izrecnega dovoljenja proizvajalca

- uporabe izdelka za druge namene, drugačne od opisanih v priročniku z navodili

- neustrezne namestitve in/ali priključitve

• To opozorilo je nameščeno na aparatu.
- Ta aparat je treba priključiti v skladu z veljavnimi predpisi in uporabljati zgolj v dobro zračenem prostoru.

- Pred priključitvijo in prvo uporabo naprave preberite navodila.

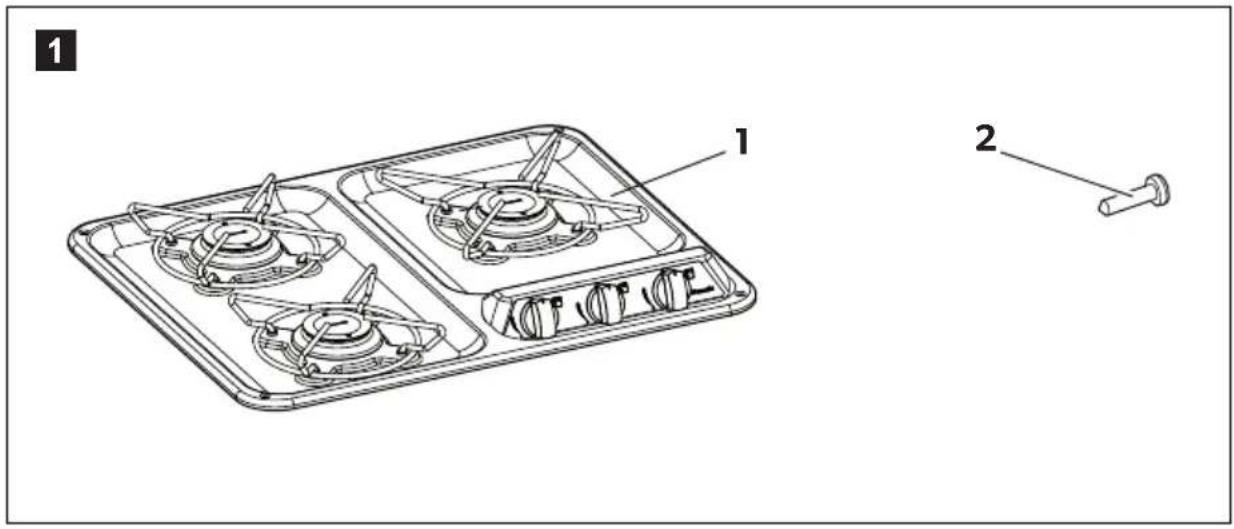

Sklic na Sliko 1, stran 2	Količina Naziv
	11 Kuhalna površina
	21 Vrečka s pritrdilnimi vijaki (odvisno od modela)
	1 Priročnik z navodili

4 Predvidena uporaba

POZOR!

Aparat lahko uporabljate samo za pripravo jedi. Kakršna koli drugačna uporaba se smatra za napačno in zato nevarno. Proizvajalec ni odgovoren za materialno in osebno škodo, nastalo zaradi neprimerne, napačne ali neodgovorne uporabe aparata.

5 Namestitev

POZOR!

Pred namestitvijo preverite, da so pogoji lokalnega omrežja (vrsta in tlak plina) ter nastavljeno stanje aparata združljivi.

Stanje nastavitev tega aparata je navedeno na etiketi (ali na tablici s podatki).

Ta aparat ni priključen na napravo za odvajanja produktov zgorevanja. Slednja mora biti montirana in priključena skladno z veljavnimi predpisi za montažo. Posebno pozornost je potrebno nameniti uporabi ukrepov za prezračevanje.

5.1 Vgradna odprtina

POZOR!

Aparat se mora nahajati stran od gorljivih snovi.

Ta aparat je razvrščen v RAZRED 3: APARAT ZA VGRADNJO V KUHINJSKO OMARICO ALI DELOVNO POVRŠINO.

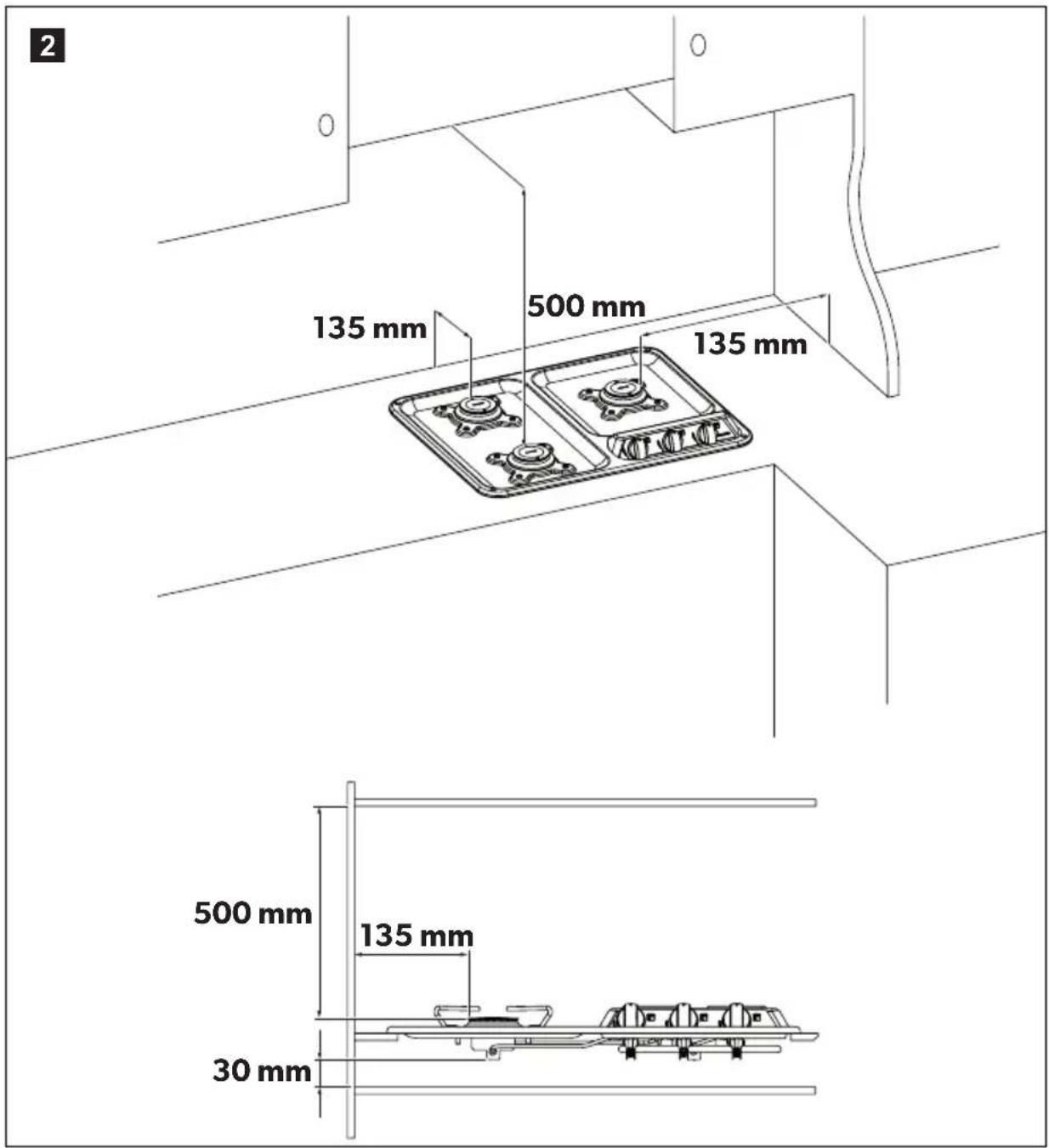

Najmanjše razdalje od sten (slika 2, stran 2)

Razdalja Položaj

135 mm Od zunanjega roba najbližje glave gorilnika eni od stranskih in/ali spodnji steni.

500 mm Med zgornjim delom gorilnikov in omaricami ali policami nad kuhalno ploščo.

30 mm Med spodnjim delom gorilnika in površino pod njim.

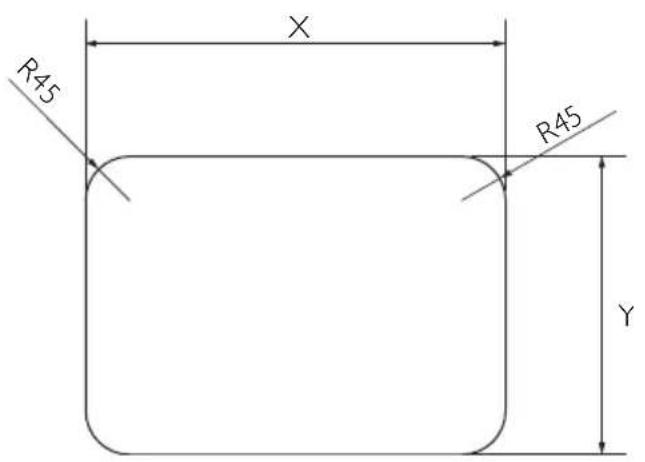

Dimenzije vgradne odprtine

Glede na model, v omarici pripravite odprtino, kot je prikazano na Sliki 3, stran 3.
Omarica mora biti izdelana pravokotno z vodoravno delovno površino in sprednjim delom pohištva.
Vgradna odprtina v pohištvu mora biti pravokotna. V primeru, da ima pohištvo odprtine za zračenje, preprečite, da bi vanje vstopali gorljivi materiali.

5.2 Priključitev plina

POZOR!

Preverite te podatke, preden na aparat priključite jeklenko. Regulatorji tlaka, ki jih namestimo med jeklenko in aparatom morajo biti v skladu z razredi, navedenimi v spodnji tabeli.

Ta aparat lahko deluje z naslednjimi vrstami plina in ustreznimi tlaki, ki so navedeni v naslednji tabeli. Razred (ali razredi), po katerem je bil umerjen aparat, je naveden na identifikacijski etiketi, prilepljeni na aparat.

Med montažo in priključitvijo se dovodne plinske cevi aparata ne sme zvijati, vleči ali drugače obremenjevati.

Povezava plinske napeljave v napravo mora biti izvedena s togo kovinsko cevjo in s tesnilnimi spojkami.

Možna je tudi uporaba gibke cevi, ki pa mora biti:

• Vedno dostopna za pregled.
- Zaščitena pred možnimi stiki z vročimi deli naprave (kot je del naprave pod gorilniki).
- Zaščitena pred vsakovrstnimi obremenitvami (zvijanjem, vlečenjem, stiskanjem, ...).
- Zaščitena pred premičnim deli pohistva (npr. predali).
• Dolžine največ 1,5 m.
- Zamenjana pred datumom konca uporabnosti.

Ko je naprava priključena, preverite tesnjenje plinskega obtoka s tekočino za iskanje morebitnih uhajanj, ki ni jedka. Ne uporabljajte milne raztopine. NE UPORABLJAJTE ODPRTIH PLAMENOV.

5.3 Električna priključitev

NIZKA NAPETOST 12 V=

POZOR!

To napravo lahko priključite na generator moči 12 V=Če uporabite kabel preseka 2 x 0,5 mm², ta ne sme biti daljši kot 2 m. Pazite na pravilno povezavo polov.

POZOR!

Naprave v nobenem primeru ne smete priključiti na omrežno napetost (230 V\~), to bi povzročilo dokončno uničenje sestavnih delov in bi pomenilo nevarnost za uporabnika.

Za povezavo aparata uporabite dvožilni vodnik in ga povežite s spojnim blokom, označenem z "+12 V==" na zadnji strani aparata. Rdeča sponka je pozitiven pol in črna sponka je negativi pol.

5.4 Pritrditev

Glede na model, aparat mora biti pritrjen v omarico z vijaki, kot je prikazano na sliki 4, stran 7.

6 Tehnični opis

6.1 Komandna plošča

V naslednji tabeli so navedeni vsi gumbi in simboli, ki se nahajajo na aparatu.

OPOMBA

Gumbi in simboli se lahko razlikujejo glede na model aparata.

Sklic na

Simbol Opis

Sliko 5, stran 8

1 Prikazuje vrtljivi gumb za nastavitev

gorilnika na kuhalni plošči.

5 Gumb za elektronsko vžiganje

2 Nastavitev največjega plamena.

4 Plin zaprt.

3 Nastavitev najmanjšega plamena.

6.2 Gorilniki

MODELSklic naSliko 6, stran 9	A∅ 64 mm			B∅ 50 mm
	št kW	g/h	št kW g/h
HB2325	21,6	116,8
HB3400	31,6	116,8
HB4500	41,6	116,8
HBG2335	11,6	116,8	1173
HBG3341	11,6	116,8	2173
HBG3445	11,6	116,8	2173
HSG2445	11,6	116,8	1173
HSG3436	31,6	116,8

7 Uporaba

7.1 Dodatni previdnostni ukrepi

POZOR!

Aparat lahko uporabljajo samo odrasle in odgovorne osebe. Med in takoj po uporabi, so lahko dostopni deli pečice vroči; ne dotikajte se jih in pazite, da niso v bližini otroci. Po končanem kuhanju se prepričajte, da ste vrtljivi/e gumb/e zopet postavili v zaprti položaj. Po uporabi zaprite glavno dovodno plinsko pipo.

POZOR!

Uporaba plinske kuhalne naprave v prostoru, kjer je nameščena, proizvaja toploto in vlažnost. Zagotovite dobro prezračevanje kuhinje: imejte odprte odprtine za naravno zračenje ali vgradite napravo za prisilno zračenje (napa s prisilnim odvajanjem zraka).

Intenzivna in dolgotrajna uporaba aparata lahko zahteva dodatno zračenje, na primer odpiranje okna ali bolj učinkovito zračenje, na primer tako, da povečamo moč delovanja nape za prisilno zračenje.

To opozorilo se nahaja na vidnem mestu na steklenem pokrovu kuhalne plošče. Stekleni pokrovi se lahko zdrobijo, će se segrejejo. Preden prižgete katerikoli gorilnik (kuhalna površina, pečica in žar) vedno odprite pokrov in vsakič, preden ga zaprete, ugasnite vse gorilnike (kuhalna površina, pečica in žar) in počakajte, da se ohladijo.

POZOR!

To opozorilo velja za modele, ki imajo vdelano korito in kuhalno površino, z ločenim steklenim pokrovom za kuhalno površino in korito. To obvestilo se nahaja na vidnem mestu na steklenem pokrovu nad koritom. Med uporabo kuhalne površine, kadar je pokrov nad koritom zaprt, morate nujno upoštevati najmanjšo razdaljo 10 mm med posodo in pokrovom nad koritom.

Elektronski vžig kuhalne plošče

POZOR!

Vžig gorilnika je treba opraviti brez nobene posode ali drugega predmeta nad njim.

Za vžig plamena do dna pritisnite vrtljivi gumb za reguliranje (slika 5 6, stran 8) in ga obrnite v položaj velikega plamena (slika 5 2, stran 8).
Istočasno pritisnite gumb za elektronsko prižiganje (slika 5 5, stran 8).

Ko se plamen zagori, vrtljivi gumb držite nekaj sekund pritisnjen, da plamen ne ugasne.

POZOR!

Ročni vžig kuhalne plošče

Ročno prižiganje uporabimo, kadar naprava nima elektronskega prižiganja ali v primeru okvare le te.

POZOR!

Vžig gorilnika je treba opraviti brez nobene posode ali drugega predmeta nad njim.

Za vžig plamena do dna pritisnite vrtljivi gumb za reguliranje (slika 5 6, stran 8) in ga obrnite v položaj velikega plamena (slika 5 2, stran 8).
Istočasno prižgite gorilnik z vžigalico ali vžigalnikom za plin.

Ko se plamen zagori, vrtljivi gumb držite nekaj sekund pritisnjen, da plamen ne ugasne.

POZOR!

• preverite, če je plin v jeklenki.

Če aparat nikakor ne deluje, zaprite dovodno plinsko pipo in se obrnite na prodajalca.

Reguliranje plamena na kuhalni plošči

Za reguliranje plamena obrnite vrtljivi gumb v želeni položaj (slika 5 6, stran 8).

7.3 Vizualni nadzor plamena

Odvisno od vrste plina ima plamen lahko naslednji videz:

• Propan (G31): vrh plamena je znotraj moder in zunaj svetel.
• Butan (G30): ob vžigu gorilnika ima plamen rahlo rumene konice, ki postanejo močnejše s postopnim segrevanjem gorilnika.

7.4 Plinska jeklenka

POZOR!

Uporaba drugačne vrste plina in/ali z drugačnim tlakom kot je predpisal proizvajalec, lahko povzroči nepravilne pogoje delovanja aparata. V takem primeru proizvajalec odklanja vsako odgovornost, ki bi izhajala iz napačne uporabe aparata.

Plinske jeklenke, ki jih lahko uporabite, so tiste, ki so najbolj pogoste v državi, v kateri uporabljate aparat. Plin, ki ga morate uporabiti je jasno naveden na zunanji strani embalaže in na neizbrisljivi etiketi na zadnji strani aparata. V vsakem primeru upoštevajte naslednja navodila: Plinska jeklenka mora biti nameščena v za to primeren prostor v pokončnem položaju in opremljena z ventilom in regulatorjem tlaka, dostop do nje pa ne sme biti oviran. Zamenjavo jeklenke mora biti moč opraviti z lahkoto in brez ovir.

Zamenjava plinske jeklenke

Zaprite pipe na napravi.
Prepričajte se, da v bližini ni nobenih odprtih plamenov.
Zaprite ventil plinske jeklenke, ki jo boste zamenjali.

Odvijte regulator tlaka na prazni jeklenki in jeklenko vzemite iz prostora.

▶ Novo jeklenko vstavite v obratnem vrstnem redu.
Preverite uhajanje plina s tekočino, ki ne povzroča rjavenja.

POZOR!

• Ne uporabljajte milne raztopine.
• Ne uporabljajte odprtih plamenov.

Uporaba

Prižgite gorilnike in preverite, da pravilno delujejo, v nasprotnem primeru pa se obrnite na pooblaščenega serviserja.

PO UPORABI ZAPRITE DOVOD PLINA IZ JEKLENKE.

UHAJANJE PLINA

Svetujemo vam, da uporabljate elektronski detektor za prepoznavanje uhajanja plina.

Če zaznate vonj po plinu:

Odprite okna, vse osebe pa naj nemudoma zapustijo prikolico, bivalni avto itd.

Ne dotikajte se električnih stikal, ne prižigajte vžigalic in ne naredite ničesar, kar bi lahko povzročilo, da se plin vname.

▶ Ugasnite vsak prosto goreči plamen.

Zaprite ventil jeklenke ali rezervoar plina, ne odpirajte ventila dokler ne poiščete in odstranite vzrok uhajanja plina.

▶ Obrnite se na pooblaščenega serviserja.

8 Čiščenje in vzdrževanje

8.1 Čiščenje aparata

POZOR!

Pred pričetkom čiščenja ugasnite napravo, izključite jo iz električnega omrežja in počakajte, da se ohladi.

POMEMBNO!

Vroče površine se v stiku s hladno vodo ali vlažno krpo lahko poškodujejo.

Ne uporabljajte grobih izdelkov in izdelkov, ki povzročajo rjavenje, izdelkov na osnovi klora, jeklene slame ali volne.

To dejanje mora opraviti pooblaščena oseba. Po tovrstnem posegu se zavrača vsaka odgovornost, ki izhaja iz samega posega.

Sklic na Sliko 7, stran 10.

GORILNIK
Sklic na Sliko 6, stran 9	∅ ŠOBE (mm) ŠT. ODTISA
A∅ 64 mm	0,64 64
B∅ 50 mm	0,50 50

9 Tlačni priključek (če je vgrajen)

Tlačni priključek se nahaja pod kuhalno površino (slika 8, stran 11).

Odstranjevanje in namestitev tlačnega priključka mora izvesti specializiran strokovnjak. Vrednosti tlaka so odvisne od vrste plina, ki je napajal aparat. Glej poglavje PLIN v tem priročniku.

10 Garancija

Veljajo zakonsko določeni pogoji garancije. Če bi se izdelek izkazal za pomanjkljivega, vas prosimo, da se obrnete na izpostavo proizvajalca v vaši državi (naslov se nahaja na zadnji strani priročnika z navodili) ali na specializiranega prodajalca.

Za popravila in uveljavljanje garancijskih pogojev morate predložiti naslednjo dokumentacijo:

• kopijo računa z datumom nakupa izdelka;
• razlog za reklamacijo ali opis okvare.
