NAVODILA ZA UPORABO L 125 18.0-EC LD Flex

sl Izvirno navodilo za obratovanje 247

ro Instructiuni de functionare originale 259

Upute za uporabu 242

Prije stavljanja u rad pročitati upute za uporabu!

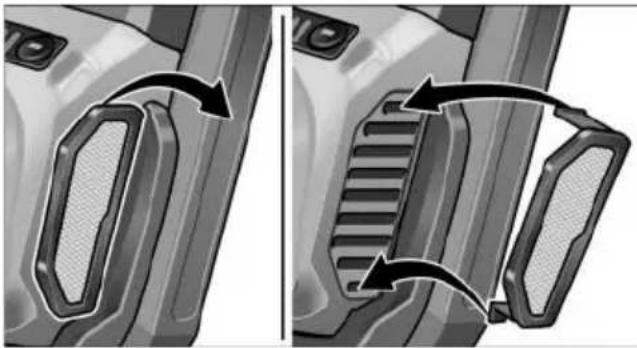

Regulacija broja okretaja (za LBE 125 18.0-EC)

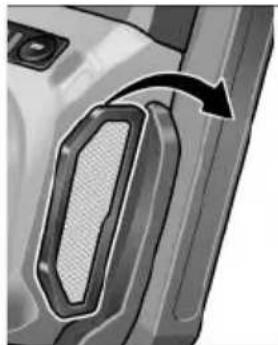

■ Redovito čistite filtar za prašinu.

Simboli na orodju 247

Za vašo varnost ..... 247

Tehnične specifikacije ..... 252

Pregled 253

Navodila za uporabo 254

Vzdrževanje in nega 257

Navodila za recikliranje 258

(€-lzjava o skladnosti ..... 258

Izključitev odgovornosti ..... 258

Uporabljeni simboli

OPOZORILO!

Označuje neposredno nevarnost. Če opozorila ne upoštevate, lahko povzročite smrt ali zelo hude poškodbe.

PREVIDNO!

Označuje morebitno nevarnost. Če opozorila ne upoštevate, lahko povzročite poškodbe oseb in materialno škodo.

NASVET

Označuje nasvete o uporabi in pomembne informacije.

Simboli na orodju

Preberite navodila za uporabo, da zmanjšate nevarnost telesnih poškodb!

Nosite zaščito za oči!

Nosite zaščito za sluh!

Napotki za odstranitev odsluženega orodja (glejte stran 13)

Za vašo varnost

OPOZORILO!

Pred uporabo kotnega brusilnika si preberite in upoštevajte naslednje dokumente in informacije:

• ta navodila za uporabo,
• splošna varnostna navodila za ravnanje z električnimi orodji, ki so vam na voljo v priloženem dokumentu (št. dokumenta: 315.915),
  – veljavna pravila na mestu uporabe in predpisi za preprečevanje nesreč pri delu.

Ta kotni brusilnik je bil izdelan v skladu s sodobnimi tehničnimi standardi in priznanimi varnostno-tehničnimi pravili. Kljub temu lahko pri njegovi uporabi pride do smrtne nevarnosti ali nevarnosti poškodbe uporabnika ali tretjih oseb in do škode na orodju oz. do druge materialne škode. Kotni brusilnik uporabljajte samo:

- v predvidene namene in

- v brezhibnem stanju.

Napake, ki ogrozijo varnost, je treba nemudoma odpraviti.

Predvidena uporaba

Ta kotni brusilnik je namenjen:

• za profesionalno uporabo v industriji in obrti,
  – za suho brušenje in rezanje kovin ter kamna; za rezanje uporabite poseben zaščitni pokrov za rezanje,
• za brušenje površin ter odstranjevanje rje in laka pri uporabi elastičnih brusilnih krožnikov (samo LBE 125 18.0-EC),
• za vrtanje v kamniti material z diamantno vrtalno krono brez uporabe vode,
  – za uporabo z brusilnim nastavkom, žičnimi krtačami in priborom, ki je naveden v teh navodilih ali pa ga priporoča proizvajalec..

Niso dovoljene npr. rezalne plošče z verigo, žagini listi in (samo L 125 18.0-EC LD) diamantne brusilne plošče.

Varnostna opozorila za kotne brusilnike

OPOZORILO!

Preberite vsa varnostna opozorila in navodila. Zaradi neupoštevanja varnostnih opozoril in navodil lahko pride do električnega udara, požara in/ali hudih telesnih poškodb. Varnostna opozorila in navodila spravite, će jih boste potrebovali v prihodnje.

Skupna varnostna opozorila za brušenje, brušenje z brusilnim papirjem, dela z žično krtačo in rezanje

■ To električno orodje je namenjeno za brušenje, brušenje z brusilnim papirjem, rezanje in delo z žičnimi krtačami. Upoštevajte vsa varnostna opozorila, navodila, slike in podatke, ki ste jih dobili skupaj z orodjem. Zaradi neupoštevanja naslednjih navodil lahko pride do električnega udara, požara in/ali težkih poškodb.
■ To električno orodje ni primerno za poliranje. Nenamenska uporaba električnega orodja je lahko nevarna in lahko povzroči poškodbe.
■ Ne uporabljajte pribora, ki ga proizvajalec ni izrecno predvidel in priporočil za uporabo s tem električnim orodjem. Dejstvo, da lahko pribor namestite na električno orodje, ne pomeni nujno, da je njegova uporaba varna.
■ Dovoljeno število vrtljajev nastavka mora dosegati najmanj največje število vrtljajev, navedeno na električnem orodju. Pribor, ki prekorači dovoljeno število vrtljajev, se lahko razlomi in odleti z orodja.
■ Zunanji premer in debelina nastavka morata ustrezati dimenzijam vašega električnega orodja. Napačno izmerjenih nastavkov ni mogoče ustrezno zaščititi ali nadzorovati.
■ Nastavek z navojnim nastavkom se mora natančno prilegati navoju brusilnega vretena. Pri nastavkih, ki jih montirate s pomočjo prirobnice, se mora premer luknje nastavka prilegati premeru vpenjala prirobnice. Nastavki, ki niso pravilno nameščeni na električno orodje, se lahko vrtijo neenakomerno, se močno tresejo in lahko povzročijo izgubo nadzora nad orodjem.

■ Ne uporabljajte poškodovanih nastavkov. Pred vsako uporabo preverite, ali so nastavki, kot so brusilne plošče, odkrušeni ali razpokani, ali so brusilni krožniki razpokani ali močno obrabljeni in ali so na žični krtači odstopile ali se zlomile žice. Če električno orodje ali nastavek pade na tla, preverite, ali so nastale poškodbe, ali pa uporabite nepoškodovan nastavek. Če nastavek pregledate in ga želite še naprej uporabljati, ostanite vi in druge osebe v bližini zunaj ravnine vrtečega se nastavka in orodje eno minuto pustite delovati z največjim številom vrtljajev. Poškodovani nastavki se najpogosteje zlomijo v tem preizkusnem času.
■ Uporabljajte osebno zaščitno opremo. Uporabljajte zaščito, primerno za nalogo, ki jo opravljate, kot so zaščitni vizir, zaščita za oči ali zaščitna očala. Po potrebi uporabljajte protiprašno masko, zaščito za sluh, zaščitne rokavice ali zaščitni predpasnik za prestrezanje drobcev,- ki nastajajo med brušenjem, in delcev materiala. Oči zaščitite pred tujki, ki lahko odletijo med različnimi načini uporabe. Protiprašne maske ali maske za zaščito dihal morajo prestrezati prah, ki nastane med uporabo orodja. Če ste dlje časa izpostavljeni hrupu, lahko utrpite izgubo sluha.
■ Poskrbite, da druge osebe vzdržujejo varno razdaljo do vašega delovnega območja. Vse osebe, ki vstopijo v delovno območje, morajo nositi osebno zaščitno opremo. Odlomljeni kosi obdelovanca ali zlomljeni nastavki lahko odletijo in poškodujejo tudi osebe zunaj neposrednega delovnega območja.
- Pri izvajanju del, pri katerih lahko pride do stika nastavka s skritimi električnimi vodi ali priključnim kablom orodja, orodje prijemajte samo za izolirane prijemalne površine. Ob stiku z električnim vodom, ki je pod napetostjo, lahko pod napetost pridejo tudi kovinski deli orodja, kar lahko povzroči električni udar.
■ Električnega orodja ne odlagajte, dokler se nastavek ne zaustavi popolnoma. Vrteči se nastavek lahko pride v stik s podlago, zaradi česar lahko izgubite nadzor nad električnim orodjem.

■ Električno orodje ne sme delovati, ko ga prenašate. Vrteči se nastavek lahko ob nenamernem stiku zgrabi vaša oblačila in povzroči telesne poškodbe.
■ Redno čistite prezračevalne reže na električnem orodju. Ventilator motorja v ohišje vsrkava prah, velika količina kovinskega prahu pa lahko povzroči električno nevarnost.
■ Električnega orodja ne uporabljajte v bližini vnetljivih snovi. Vnetljive snovi se lahko zaradi iskrenja vnamejo.
■ Ne uporabljajte nastavkov, za katere je potrebna uporaba tekočih hladilnih snovi. Uporaba vode ali drugih hladilnih tekočin lahko povzroči električni udar.

Povratni udarec in ustrezna varnostna opozorila

Povratni udarec je nenaden pojav zaradi zatakjenega ali zagozdenega vrtečega se nastavka, kot so brusilne plošče, brusilni krožniki, žične krtače in podobno. Zaradi zatikanja ali zagozdenja pride do nenadne ustavitve vrtečega se nastavka. Zato se nenadzorovano električno orodje na točki zagozdenja zavrti v smer proti smeri vrtenja nastavka.

Če se brusilna plošča zatakne ali zagozdi v obdelovancu, se lahko rob brusilne plošče, ki je potopljena v obdelovanec, zatakne, brusilna plošča pa razlomi ali pa povzroči povratni udarec. Brusilna plošča se nato pomakne proti uporabniku ali stran od njega, odvisno od smeri vrtenja plošče na točki zagozdenja. Tudi pri tem se lahko brusilne plošče razlomijo. Povratni udarec je posledica napačne oziroma neustrezne uporabe električnega orodja. Izogniti se mu je mogoče s primernimi varnostnimi ukrepi, ki so opisani v nadaljevanju.

■ Električno orodje trdno držite in s telesom in rokami zavzemite položaj, v katerem boste lahko prestrezali sile povratnih udarcev. Vedno uporabite pomožni ročaj, će obstaja, za največji možni nadzor nad silami povratnih udarcev ali reakcijskih momentov pri zviševanju števila vrtljajev.
Uporabnik lahko s primernimi varnostnimi ukrepi obvlada silo povratnega udarca in odziva orodja.

■ Nikoli ne segajte z roko v bližino vrtečih se nastavkov. Pri povratnem udarcu lahko pride nastavek v stik z vašo roko.
■ Stojte tako, da pri povratnem udarcu električno orodje ne more zadeti vašega telesa. Električno orodje zaradi povratnega udarca odskoči v nasprotno smer gibanja brusilne plošče na točki zagozdenja.
■ Zlasti previdno ravnajte v območju okoli vogalov, ostrih robov ipd. Poskrbite, da se nastavki ne morejo odbiti od obdelovanca ali se zagozditi. Vrteči se nastavki se pogosto zagozdijo pri delu okoli vogalov in ostrih robov in v primerih, ko jih odbije iz obdelovanca. Zaradi tega lahko izgubite nadzor nad orodjem ali doživite povratni udarec.
■ Ne uporabljajte verižnih ali nazobčanih žaginih listov. Zaradi tovrstnih nastavkov pogosto pride do povratnega udarca ali izgube nadzora nad električnim orodjem.

Posebna varnostna opozorila za brušenje in rezanje

■ Uporabljajte izključno brusilna telesa, odobrena za vaše električno orodje, in zaščitni pokrov, predviden za ta brusilna telesa. Brusilnih teles, ki niso predvidena za uporabo z vašim električnim orodjem, ni možno dovolj zaščititi in so zato nevarna.
■ Kolenaste brusilne plošče je treba montirati tako, da brusilna površina ne sega prek roba zaščitnega pokrova. Nepravilno montirana brusilna plošča, ki sega prek roba zaščitnega pokrova, ne more biti zadostno pokrita.
■ Zaščitni pokrov je treba varno namestiti na električno orodje tako, da se doseže največja možna raven varnosti, tj. da je čim manjši del brusilnega nastavka odprto usmerjen proti uporabniku. Zaščitni pokrov ščiti uporabnika pred odlomljenimi deli, nenadnim stikom z brusilnim nastavkom in iskrami, ki lahko povzročijo vžig oblačil.

■ Brusilna telesa uporabljajte samo za predvidene namene. Na primer: nikoli ne brusite s stransko površino rezalne plošče. Rezalne plošče so namenjene za odstranjevanje materiala z robom plošče. Stranski pritiski na ta brusilna telesa jih lahko zlomijo.
■ Uporabljajte samo nepoškodovane vpenjalne prirobnice prave velikosti in oblike za izbrano brusilno ploščo. Primerne prirobnice podpirajo brusilno ploščo in s tem zmanjšajo nevarnost zloma brusilne plošče. Prirobnice za rezalne plošče se lahko razlikujejo od prirobnic za druge brusilne plošče.
■ Ne uporabljajte obrabljenih brusilnih plošč večjih električnih orodij. Brusilne plošče za večja orodja niso zasnovane za višja števila vrtljajev manjših orodij in se lahko zlomijo.

Dodatna varnostna opozorila za rezanje

■ Preprečite, da bi prišlo do blokade rezalne plošče, in pri pritiskanju ne uporabljajte prevelike sile. Ne izvajajte preglobokih rezov. Če preobremenite rezalno ploščo, se povečata njena obraba in verjetnost, da se zatakne ali blokira, s tem pa tudi možnost povratnega udarca ali zloma brusilnega nastavka.
■ Z roko ne segajte pred ali za vrtečo se rezalno ploščo. Če rezalno ploščo v obdelovancu pomikate stran od sebe, lahko električno orodje z vrtečo se rezalno ploščo odskoči neposredno v vas, če pride do povratnega udarca.
Če se rezalna plošča zatakne ali ko prekinete delo, izklopite orodje in počakajte toliko časa, da se plošča zaustavi.
Vrteče se rezalne plošče nikoli ne poskusite izvleči iz reza, ko se še vrti, saj lahko pride do povratnega udarca.
Ugotovite in odpravite vzroke zatikanja.
■ Električnega orodja ne vklapljajte znova, će je še potopljeno v obdelovanec. Počakajte, da rezalna plošča doseže želeno število vrtljajev, preden previdno začnete z rezom. Sicer se lahko plošča zatakne, izskoči iz obdelovanca ali pa povzroči povratni udarec.

■ Plošče ali večje obdelovance podprite, da zmanjšate tveganje povratnega udarca zaradi zataknjene rezalne plošče.
Veliki obdelovanci se lahko ukrivijo pod lastno težo. Obdelovanec je treba podpreti na obeh straneh plošče – tako v bližini reza kakor tudi na robu obdelovanca.
- Še posebej bodite previdni pri „potopnih rezih“ v obstoječe stene ali območja s skritimi napeljavami.
Rezalna plošča lahko pri potopnih rezih zadane ob plinsko napeljavo, vodovod, električno napeljavo ali druge predmete in povzroči povratni udarec.

Posebna varnostna opozorila za brušenje z brusilnim papirjem

■ Ne uporabljajte prevelikih brusilnih listov, temveč upoštevajte proizvajalčeva navodila glede velikosti brusilnih listov.
Brusilni listi, ki segajo prek brusilnega krožnika, lahko povzročijo poškodbe oziroma blokiranje ali zlom brusilnih listov ali povratni udarec.

Posebna varnostna opozorila za delo z žičnimi krtačami

■ Upoštevajte, da lahko z žične krtače izpadejo deli žice tudi pri običajni rabi. Žične krtače ne preobremenjujte s preveliko silo pri pritiskanju.Deli žice lahko odletijo in hitro prebodejo tanka oblačila ali kožo.
- Če je priporočena uporaba zaščitnega pokrova, se prepričajte, da se zaščitni pokrov in žična krtača ne dotikata. Premer krožnikov in lončastih ščetk se lahko zaradi centrifugalnih sil in sile pri pritiskanju poveča.

Dodatna varnostna opozorila

■ Uporabite primerne iskalne naprave za iskanje skritih oskrbovalnih vodov ali pa se posvetujte z lokalnim podjetjem za oskrbo z energijo. Stik z električnimi napeljavami lahko privede do požara in električnega udara. Poškodbe plinske napeljave lahko povzročijo eksplozijo. Vdor v vodno napeljavo lahko povzroči materialno škodo ali električni udar.

■ Med delom električno orodje trdno držite z obema rokama in poskrbite za stabilen položaj. Uporaba električnega orodja je varnejša, će ga držite z obema rokama.
■ Pritrdite obdelovanec. Obdelovanec, ki je pritrjen z vpenjalno pripravo, je pritrjen varneje, kot će bi ga držali z roko.
■ Prah materialov, kot so premazi z vsebnostjo svinca ter določene vrste lesa, mineralov in kovin, lahko predstavlja nevarnost za uporabnika ali ljudi v bližini. Vdihavanje ali stik s takšnim prahom lahko povzroči bolezni dihal in/ali alergijske reakcije.
– Poskrbite za dobro prezračevanje delovnega mesta!
– Po možnosti priključite sistem za odsesavanje prahu.
– Priporočamo uporabo dihalne maske s filtrom razreda P2.
■ Ne obdelujte materialov, pri katerih se lahko sproščajo zdravju škodljive snovi (npr. azbest).
■ Uporabljajte le originalne akumulatorske baterije z napetostjo, ki je navedena na tipski tablici električnega orodja. Pri uporabi drugih akumulatorskih baterij, npr.: posnetkov originalnih akumulatorskih baterij, predelanih akumulatorskih baterij ali akumulatorskih baterij drugih proizvajalcev, obstaja nevarnost poškodb in materialne škode, saj lahko pride do eksplozije akumulatorskih baterij.

Varnostna navodila za ravnanje z akumulatorskimi baterijami

■ Akumulatorske baterije ne odpirajte. Nevarnost kratkega stika!
■ Zaščitite akumulatorsko baterijo pred vročino, npr. tudi pred stalnim sončnim obsevanjem, ognjem, vodo in vlažnostjo. Obstaja nevarnost eksplozije.
- Če je akumulatorska baterija poškodovana ali će jo nepravilno uporabljate, lahko iz nje uhajajo pare. Poskrbite za dovod svežega zraka in pri težavah poiščite zdravnika. Pare lahko povzročijo draženje dihalnih poti.

■ V primeru napačne uporabe lahko iz akumulatorske baterije izteče tekočina. Izogibajte se kontaktu z njo. Pri naključnem kontaktu s kožo spirajte z vodo. Če pride tekočina v oko, dodatno poiščite tudi zdravniško pomoč. Iztekajoča akumulatorska tekočina lahko povzroči draženje kože ali opekline.
■ Akumulatorske baterije FLEX uporabljajte le v kombinaciji z napravami FLEX in priborom FLEX. Le tako je akumulatorska baterija zaščitena pred nevarno preobremenitvijo.
■ Akumulatorske baterije polnite samo v polnilnikih, ki jih priporoča proizvajalec. Polnilnik, ki je namenjen določeni vrsti akumulatorskih baterij, se lahko vname, čegaboste uporabljali skupaj z drugačnimi akumulatorskimi baterijami.
■ Ostri predmeti, kot so na primer nohi ali izvijač, ali zunanje delujoče sile lahko poškodujejo akumulatorsko baterijo. Pride lahko do notranjega kratkega stika, zaradi katerega lahko akumulatorska baterija zgori, se osmodi, pregreje ali eksplodira.

Dodatna varnostna navodila

■ Za označevanje električnega orodja uporabljajte samo nalepke. V ohišje ne vrtajte lukenj.
■ Blokado vretena pritisnite le takrat, ko brusilni nastavek miruje.

Hrup in tresljaji

PREVIDNO!

Navedene meritve veljajo za nova električna orodja. Vsakodnevna uporaba povzroči, da se vrednosti hrupa in tresljajev spremenijo.

NASVET

Raven emisij tresljajev na tem listu z informacijami je bila izmerjena v skladu s standardiziranim preizkusom, podanim v standardu EN 60745, in jo je mogoče uporabljati za primerjavo enega orodja z drugim. Uporabljati jo je mogoče za predhodno oceno izpostavljenosti tresljajem. Navedena raven emisij tresljajev ustreza tresljajem pri glavnih načinih uporabe orodja. Če orodje uporabljate v druge namene, z

drugimi nastavki ali ga slabo vzdržujete, se lahko emisije tresljajev razlikujejo. To lahko močno poveča raven izpostavljenosti tresljajem v celotnem obdobju uporabe. Za točno oceno ravni izpostavljenosti je treba upoštevati tudi čas, v katerem je naprava izklopljena ali v katerem je vklopljena, a ne v uporabi. To lahko močno zniža raven izpostavljenosti tresljajem v celotnem obdobju uporabe.

Upoštevajte tudi druge varnostne ukrepe za zaščito uporabnika pred učinki tresljajev, na primer: vzdrževanje orodja in nastavkov, uporabo z ogretimi rokami in organizacijo delovnih procesov.

PREVIDNO!

Pri ravni zvočnega tlaka nad 85 dB(A) uporabljajte zaščito za ušesa.

Tehnične specifikacije

Orodje LBE 125 18.0		EC	LB 125 18.0 EC	L 125 18.0 EC-LD
Vrsta Kotni brusilnik
Nazivna napetost V 18
Akumulatorska baterija AP 18.0/2,5		AP 18.0/5,0AP 18.0/5,0
Maks. premer brusilnega nastavka ∅	mm 125
Debelina brusilnega nastavka mm 1	-6
Vpenjalna odprtina mm 22, 23
Navoj vretena M14
Število vrtljajev vrt/min		I = 3500II = 4500III = 6500III = 9000	9.000 10.000
Teža v skladu s „EPTA-Procedure 01/2003“ (brez akumulatorske baterije)	kg	1,85	1,85	1,8
Teža akumulatorske baterije- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,1
A-vrednotena raven hrupal je v skladu s standardom EN 60745 (glejte „Hrup in tresljaji“):
Raven zvočnega tlaka L_pA	dB(A)	84	84	81
Raven zvočne moči L_WA	dB(A)	95	95	92
Negotovost K	dB	3,0
Skupna vrednost tresljajev v skladu s standardom EN 60745 (glejte „Hrup in tresljaji“):
Vrednost emisij a_h pri brušenju površin	m/s^2	4,9	4,9	5,6
Vrednost emisij a_h pri rezanju	m/s^2	2,8	2,8	3,7
Negotovost K	m/s^2	1,5

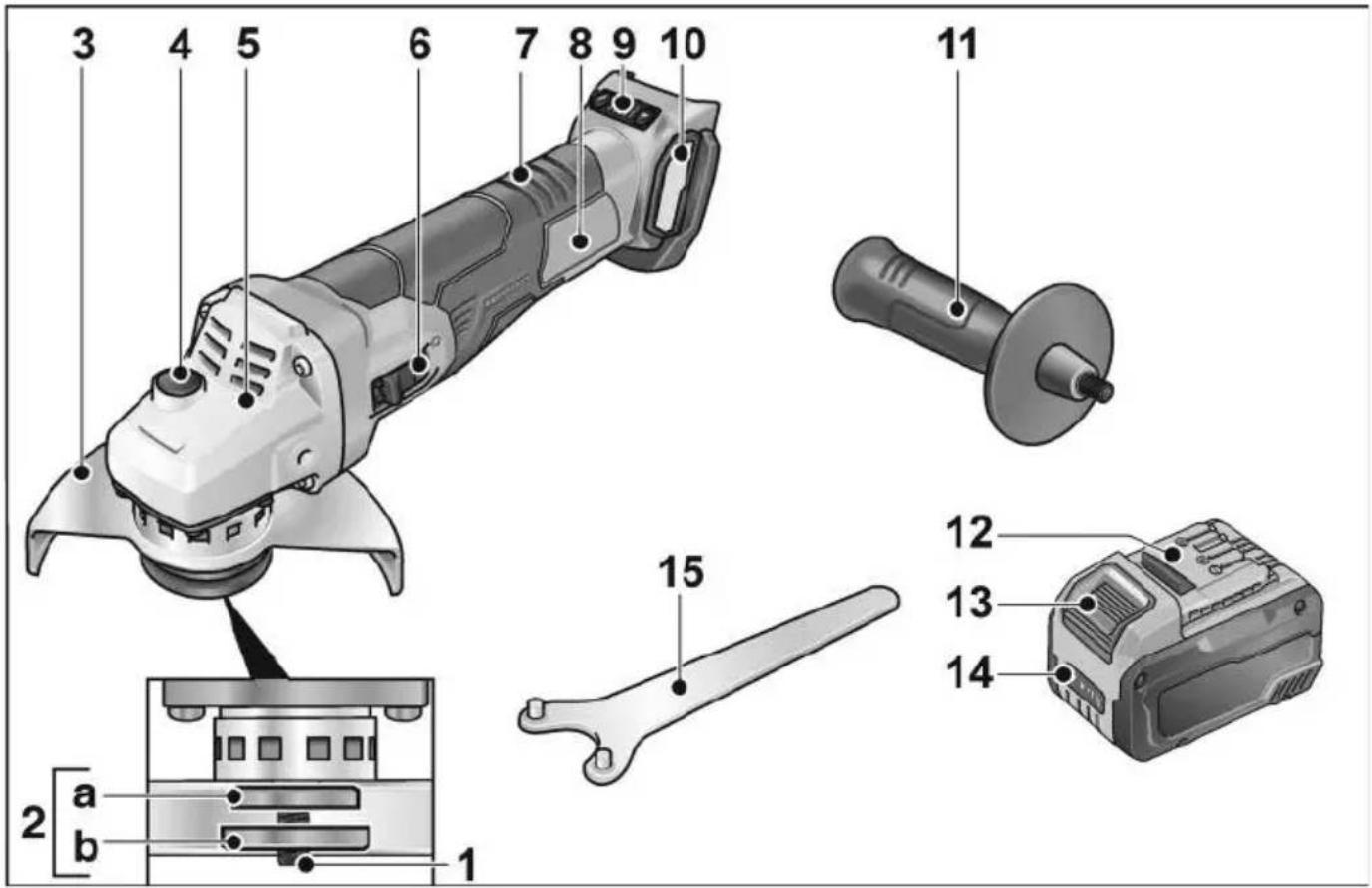

Pregled

3 4 5 6 7 8 9 10 11 12 13 14 15 2 a b 1

1 V r e t e n o

Nastavljivo brez orodja z 12 zarezami v razponu 360°.

4 Zapora vretena

Za blokiranje vretena pri menjavi nastavka.

5 Glava gonila

Z izhodom zraka in puščico za smer vrtenja.

6 Prekucno stikalo

Za vklop in izklop.

S položajem za trajno delovanje.

7 Zadnji ročaj

8 Tipska ploščica*

9 Regulacije števila vrtljajev (za LBE 125 18.0-EC)

Ročaj se lahko namesti na levi in desni strani.

Pred kakršnimi koli deli na električnem orodju odstranite akumulatorsko baterijo.

Pred vklopom električnega orodja

Odstranite embalažo in preverite, da je pošiljka popolna in nepoškodovana.

NASVET

Akumulatorske baterije ob dobavi niso popolnoma napolnjene. Pred prvo uporabo akumulatorske baterije popolnoma napolnite. Glejte navodila za uporabo polnilnika.

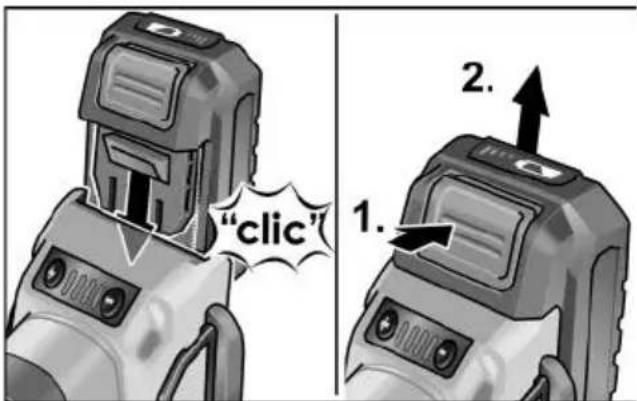

Vstavljanje/menjava akumulatorske baterije

■ Napolnjeno akumulatorsko baterijo v električno orodje potisnite tako daleč, da se popolnoma zaskoči.

■ Za odstranitev pritisnite gumb za sprostitev (1.) in izvlecite akumulatorsko baterijo (2.).

PREVIDNO!

Če orodja dalj časa ne uporabljate, zaščitite kontakte akumulatorske baterije. Nepritrjeni kovinski deli lahko povzročijo kratek stik kontaktov, kar privede do nevarnosti eksplozije in požara!

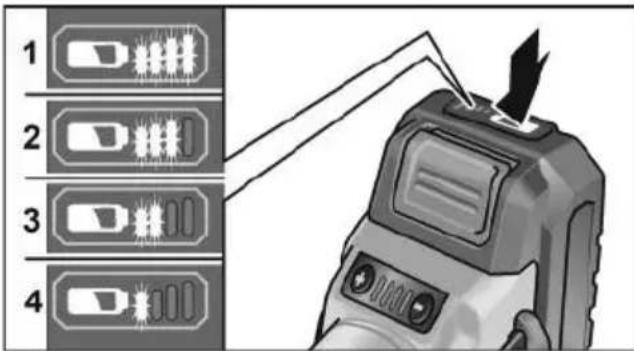

Stanje napolnjenosti akumulatorske baterije

■ S pritiskom na tipko lahko z LED-diod odčitate stanje napolnjenosti akumulatorskih baterij.

1 2 3 4

Prikaz ugasne po 5 sekundah.

Če utripa ena od LED-diod, je treba napolniti akumulatorsko baterijo. Če po pritisku na tipko ne sveti nobena LED-dioda, je akumulatorska baterija pokvarjena in jo je treba zamenjati.

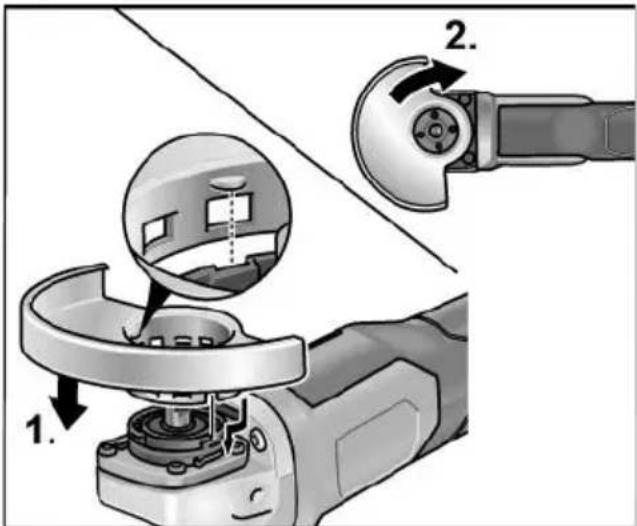

Namestitev zaščitnega pokrova

OPOZORILO!

Pri grobem brušenju in rezanju del nikoli ne izvajajte brez zaščitnega pokrova. Za rezanje uporabite poseben zaščitni pokrov za rezanje.

■ Odstranite akumulatorsko baterijo.

■ Namestite zaščitni pokrov (1.). Zatiči na zaščitnem pokrovu morajo biti pravilno nameščeni v izreze prirobnice.

■ Zaščitni pokrov obrnite v desno (2.). Vrtite ga lahko samo v eno smer!

■ Demontažo izvedite v obratnem vrstnem redu.

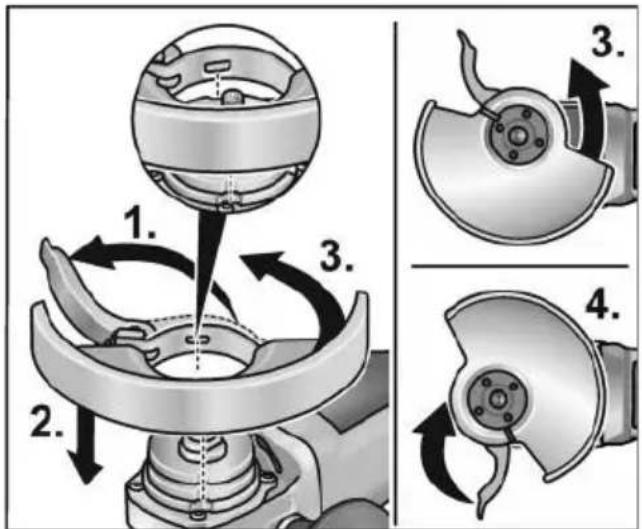

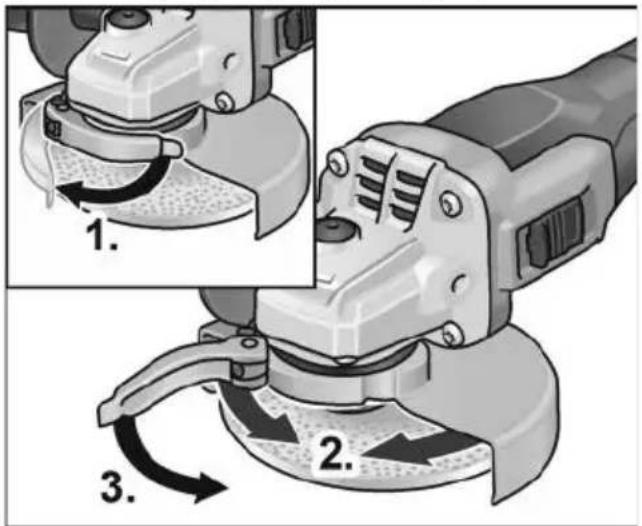

Montaža vpenjalnega pokrova

■ Odstranite akumulatorsko baterijo.

■ Sprostite vpenjalno ročico (1.).
■ Vpenjalni pokrov z vpenjalnim obročem postavite na vpenjalno prirobnico, pri tem namestite zatiče na vpenjalnem obroču v utor na pridobnici (2.).
■ Vpenjalni pokrov obrnite v smeri urinega kazalca v želeni položaj (3.) Zategnite vpenjalno ročico (4.).
■ Demontažo izvedite v obratnem vrstnem redu.

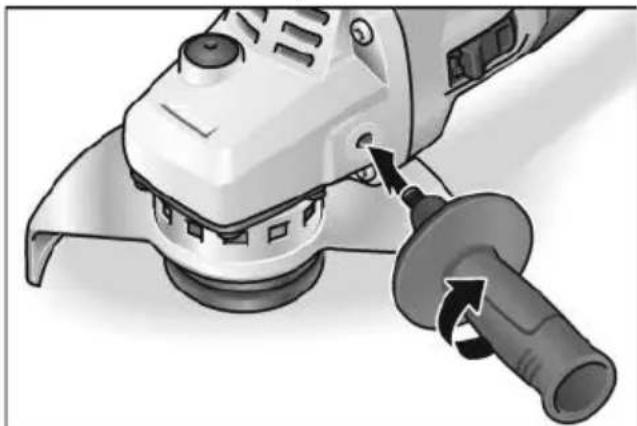

Namestitev ročaja

Uporaba električnega orodja brez ročaja ni dovoljena.

Pritrditev/menjava nastavka

■ Odstranite akumulatorsko baterijo.

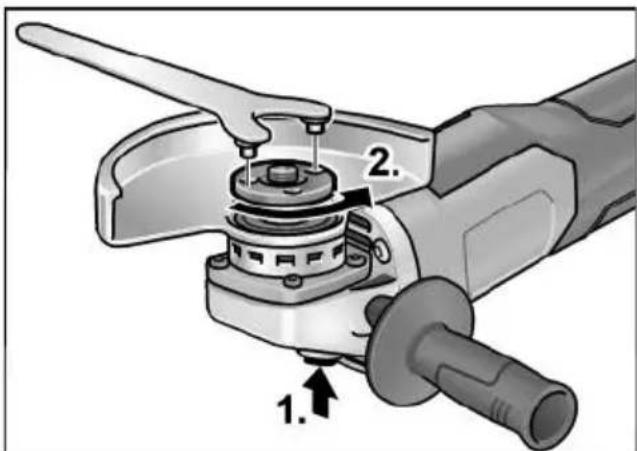

Montaža brusilne plošče

1. 2.

■ Pritisnite in držite blokado vretena (1.).
■ S ključem s kavljem zavrtite vpenjalno matico v levo in jo snemite z vretena (2.).

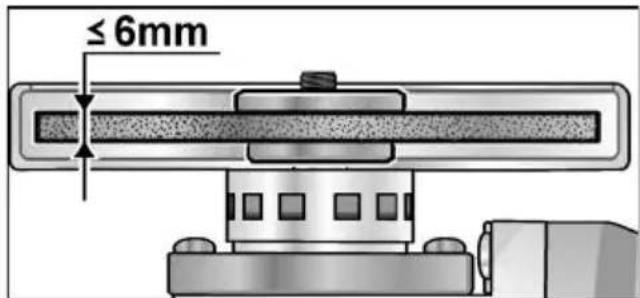

≤ 6mm

■ Pravilno namestite brusilno ploščo.
■ Vpenjalno matico privijte na vreteno tako, da bo podaljšek matice obrnjen navzgor.
■ Pritisnite na zaporo vretena in jo držite pritisnjeno.
■ Vpenjalno matico zategnite s ključem s kavljem.
■ Preizkusite orodje, da preverite, ali je nastavek resnično sredinsko vpet.

Poizkusni tek

■ Vstavite akumulatorsko baterijo.
■ Kotni brusilnik vklopite tako, da pritisnete klecno stikalo (ne da se zaskoči) in ga pustite delovati za pribl. 30 sekund. Preverite, ali prihaja do neuravnoteženosti in tresljajev.
■ Kotni brusilnik izklopite.

Vklop in izklop

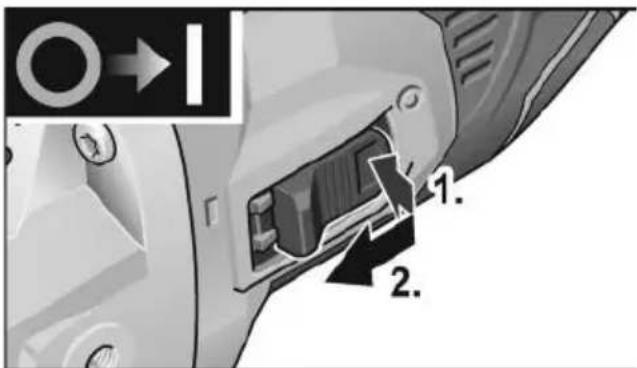

Kratkotrajno delovanje brez zaklepa

1. 2.

■ Pritisnite prekucno stikalo (1.), ga potisnite naprej in pridržite (2.).
■ Za izklop prekucno stikalo izpustite.

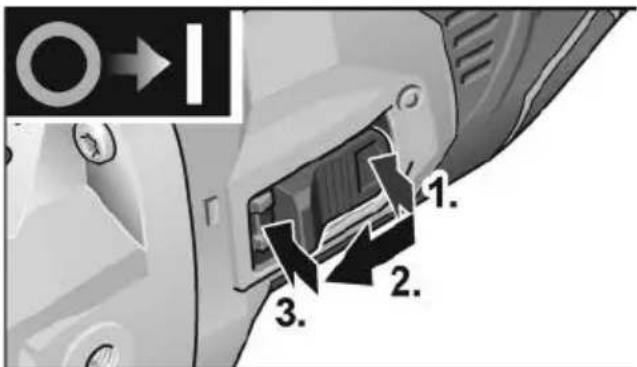

Trajno delovanje z zaklepom

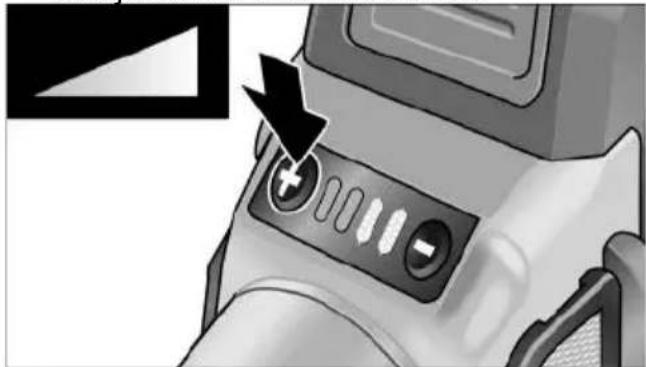

Regulacije števila vrtljajev (za LBE 125 18.0-EC)

- Za nastavitev delovne hitrosti pritisnite gumb za regulacijo števila vrtljajev. Izbrana hitrost se pri izklopu ne ponastavi.

– Previdno pritisnite stikalo, da električno orodje doseže izbrano hitrost.

• Zaščita pred obremenitvijo: orodje v primeru preobremenitve izklopi.
• Nadzor temperature: orodje pri nevarnosti pregretja izklopi.

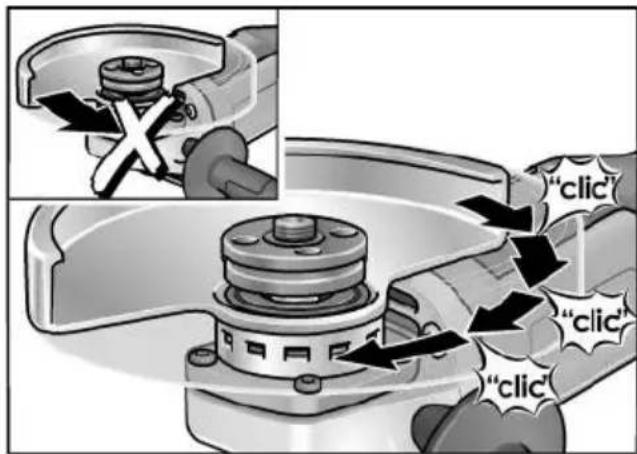

Prestavljanje zaščitnega pokrova

Za prilagoditev na delo lahko zaščitni pokrov brez orodja namestite na 12 zarez v razponu 360°.

PREVIDNO!

Nevarnost poškodb! Nosite zaščitne rokavice.

■ Odstranite akumulatorsko baterijo.

"clic" "clic" "clic"

■ Zaščitni pokrov obrnite v nasprotni smeri puščice na glavi gonila, dokler ne boste dosegli primernega položaja.

Prestavljanje vpenjalnega pokrova

■ Sprostite vpenjalno ročico (1.).
■ Prestavljanje vpenjalnega pokrova (2.).
■ Ponovno zategnite vpenjalno ročico (3.).

i NASVET

Zaščitni pokrov mora biti popolnoma zavarovan pred sukanjem. Po potrebi pred uporabo vpenjalne ročice zategnite šestrobo matico, da lahko ročico komajda še upravljate z roko.

Navodila za delo

i NASVET

Po izklopu se brusilni nastavek še nekaj časa vrti.

Kosmačenje

OPOZORILO!

Rezalne plošče nikoli ne uporabljajte za kosmačenje.

– Izberite kot 20–40° za najučinkovitejši odrez.
– S srednje močnim pritiskom pritisnite kotni brusilnik ob obdelovanca in ga premikajte sem ter tja. S tem se obdelovanec ne bo preveč segrel in ne bo prišlo do obarvanja; prav tako ne bo prišlo do nastanka razpok.

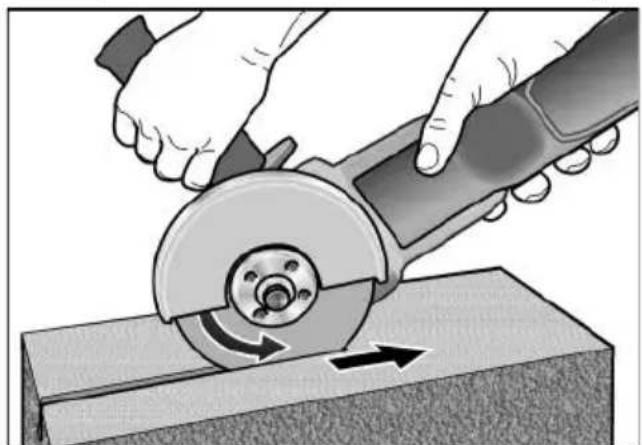

Rezanje

OPOZORILO!

Za rezanje uporabite poseben zaščitni pokrov za rezanje.

Glejte katalog pribora proizvajalca.

– Kotni brusilnik mora vedno obratovati v nasprotnem teku od smeri obdelovanja.

Drugače lahko pride do nenadzorovanega izmeta iz reže.

• Ne pritiskajte, ne zatikajte se, ne oscilirajte.
  – Hitrost premikanja prilagodite materialu obdelovanca: čim trši je material, tem počasneje se premikajte.

Dodatne informacije o naših izdelkih so na voljo na www.flex-tools.com.

Vzdrževanje in nega

OPOZORILO!

Pred kakršnimi koli deli na električnem orodju odstranite akumulatorsko baterijo.

Čiščenje

■ Redno čistite orodje in prezračevalne reže. Pogostost je odvisna od obdelovanega materiala in časa uporabe.
■ Notranjost ohišja z motorjem redno izpihujte s suhim stisnjenim zrakom.
■ Redno čistite filter za prah.

Popravila sme opravljati izključno servisna delavnica, ki jo je pooblastil proizvajalec.

Pribor in nadomestni deli

Dodaten pribor, še posebej brusilne nastavke, si lahko ogledate v katalogu proizvajalca. Eksplozijsko risbo in seznam nadomestnih delov najdete na naši spletni strani: www.flex-tools.com

Navodila za recikliranje

OPOZORILO!

Odslužena električna orodja pred zavrženjem onesposobite:

• pri električnih orodjih s kablom to storite tako, da odstranite priključni kabel,
• iz akumulatorskih električnih orodij pa odstranite akumulatorsko baterijo.

Samo za države EU

Električnih orodij ne odstranite med gospodinjske odpadke!

V skladu z Direktivo 2012/19/EU o odpadni električni in elektronski opremi ter njenim prenosom v nacionalno pravo je treba rabljena električna orodja zbrati ločeno in reciklirati na okolju prijazen način.

Recikliranje materialov namesto odstranjevanja odpadkov.

Orodje, pribor in embalažo je treba oddati v okolju prijazno recikliranje. Plastični deli so označeni, da boste lahko dele ustrezno ločili za recikliranje.

OPOZORILO!

Akumulatorskih bateriji/baterij ne zavrzite med gospodinjske odpadke, v ogenj ali v vodo. Odsluženih akumulatorskih baterij ne odpirajte.

Samo za države EU: v skladu z direktivo 2006/66/ES je treba pokvarjene ali izrabljene baterije/akumulatorske baterije reciklirati.

NASVET

Glede možnosti odstranjevanja se obrnite na pooblaščenega prodajalca!

C ∈-Izjava o skladnosti

Na lastno odgovornost izjavljamo, da je izdelek, opisan v razdelku „Tehnični podatki“, skladen z naslednjimi standardi ali normativnimi dokumenti:

EN 60745 v skladu z določbami iz direktiv 2014/30/EU, 2006/42/ES, 2011/65/EU.

Odgovornost za tehnično dokumentacijo: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Izključitev odgovornosti

Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo ali izgubo dobička zaradi prekinitve poslovanja, ki je posledica izdelka ali nezmožnosti uporabe izdelka. Proizvajalec in njegov zastopnik nista odgovorna za kakršno koli škodo, ki bi nastala zaradi nepravilne uporabe električnega orodja ali njegove uporabe z izdelki drugih proizvajalcev.

Cuprins
