LIETOŠANAS INSTRUKCIJA L 125 18.0-EC LD Flex

Iv Lietošanas pamācības oriģināls 327

Trokšni un vibrācija 332

Tehniskā informācija 333

Iss apskats 334

Lietošanas noteikumi 335

Tehniskā apkope un kopšana ..... 339

Norādījumi par likvidēšanu ..... 339

(€-Atbilstība 340

Atbildības izslēgšana ..... 340

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Šī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Šī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Lietojiet acu aizsargu!

Norādījums par vecās iekārtas likvidēšanu (sk. 339. lpp.)!

Jūsu drošībai

BRĪDINĀJUMS!

Pirms leŋkslipmašinas izmantošanas izlasiet un rīkojieties saskaṇā ar:

- šo lietošanas pamācību,

- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem“ darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),

- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šī lenkslīpmašīna ir ražota, vadoties pēc tehnikas līmeņa un atzītiem drošības tehnikas noteikumiem. Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi.

Lenkslipmašinu drīkst izmantot tikai

– paredzētajiem darbiem,

- drošības tehnikas noteikumiem atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Šī leŋkslīpmašina paredzēta

– profesionālai izmantošanai rūpniecībā un amatniecībā,

– metāla un akmens slīpēšanai un griešanai, pielietojot sausās slīpēšanas metodi; griešanai ir nepieciešams speciāls griešanas aizsargpārsegs,

– virsmu slīpēšanai, rūsas noņemšanai un atlakošanai, izmantojot elastīgo slīpēšanas škīvi (tikai LBE 125 18.0-EC),

- akmens materiālu urbšanai ar dimanta urbšanas kroņiem bez ūdens izmantošanas,

– izmantošanai ar slīpēšanas instrumentiem, stieplu sukām un piederumiem, kas norādīti šajā instrukcijā vai ražotāja ieteiktajiem instrumentiem.

Nav atlauts izmantot piem., kēdes frēzēšanas diskus, zāga plātnes un (tikai L 125 18.0-EC LD) dimanta škīvjveida slīpripas.

Drošības noteikumi lenka slīpmašinām

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi. Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

Kopējie drošības noteikumi slīpēšanai, slīpēšanai ar smilšpapīra loksnī, darbam ar stieplu suku un griešanai

• Šis elektroinstruments jāizmanto kā slīpmašina, smilšpapīra slīpmašina, metālgriešanas mašina un darbam ar stieplu sukām. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs saņēmāt kopā ar šo ierīci. Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektro-trauma, uguns un/vai smagi ievainojumi.
• Šis elektroinstruments nav piemērots pulēšanai. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.
  ■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam.

Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.

■ Pieļaujamam iesaistāmā instrumenta apgriezienu skaitam jābūt vismaz tik augstam, kā uz elektroinstrumenta norādītajam maksimālajam apgriezienu skaitam. Aprīkojums, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un tikt atmests atpakaļ.
■ lesaistāmā instrumenta ārējam diametram un biezumam jātbilst elektroinstrumenta dotajiem izmēriem. Nepareizi izmērītos izmantojamos instrumentus nevar pietiekami ekranēt vai kontrolēt.
- Darbinstrumentiem, kas stiprināmi ar vītnes palīdzību, stiprinošajai vītnei precīzi jāatbilst slīpmašīnas darb-vārpstas vītnei. Darbinstrumentiem, kas stiprināmi ar balstpaplāksnes palīdzību, atvēruma diametram jāatbilst

balstpaplāksnes stiprinošā pacēluma diametram. Darbinstrumenti, kuri precīzi nepieguļ elektroinstrumenta slīpēšanas darbvārpstai, griežas nevienmērīgi, ľoti stipri vibrē un var izraisīt kontroles zudumu.

■ Neizmantojiet bojātus izmantojamos instrumentus. Ikreizi pirms darbinstrumentu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vaislīpēšanas diski nav atslāņojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un vai stiepļu suku veidojošās stieples nav vaļīgas vai atlūzušas. Ja elektroinstruments vai izmantojamais instruments nokrīt, pārbaudiet tā bojā-jumus vai izmantojiet nebojātu izman-tojamo instrumentu. Ja ir notikusi izman-tojamā instrumenta kontrole unt izmanto-šana, tad Jums un tuvumā esošajām personām jāatrodas ārpus rotējošā izmantojamā instrumenta plaknes un jāļauj ierīcei vienu minūti rotēt ar visaugstāko apgriezienu skaitu. Bojāti izmantojamie instrumenti šajā pārbaudes laikā parasti salūzt.
■ Nēsājiet individuālu aizsargaprīkojumu. Atkarībā no pielietojuma, izmantojiet visas sejas aizsargu, acu aizsargu vai aizsargbrilles. Ja nepieciešams, nēsājiet putekļu masku, dzirdes aizsargu, aizsargcimdus vai speciālu priekšautu, kas aizsargā Jūs no slīpēšanas un materiāla sīkajām daļinām. Acis jāaizsargā no lidojošiem svešķermeņiem, kuri rodas dažādu pielietojumu laikā. Putekļu vai filtrējošai aizsargmaskai jāfiltrē putekļi, kuri rodas darba laikā. Ja Jūs ilga laika posmā esat pakļauts lielam troksnim, tad Jūs varat zaudēt dzirdi.
■ levērojiet, lai citas personas atrastos drošā attālumā no Jūsa darba zonas. Katram, kas ierodas darba zonā, jānēsā individuālais aizsargaprīkojums. Sagataves atlūzas vai salūzuši izmanto-jamie instrumenti var aizlidot un izraisīt traumas arī ārpus tiešās darba zonas.

■ Turiet instrumentu tikai aiz izolētajām rokturu vietām, ja izpildat darbus, kuru laikā izmantojamais instruments var aizskart noslēptus elektriskos vadus vai paša instrumeta tīkla kabeli.
Kontakts ar zem sprieguma esošo vadu var izraisīt spriegumu ari ierīces metāla detalās un izraisīt elektrotraumu.
■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā. Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļūt rotējošajā izmantojamā instrumentā.
■ Nekad nenolieciet elektroinstrumentu, pirms izmantojamais instruments nav pilnīgi apstājies. Rotējošāis izmantojamais instruments var kontaktēties ar virsmu, kur tas ir jānoliek, kā rezultātā Jūs varat pazaudēt kontroli pār elektroinstrumentu.
■ Neļaujiet elektroinstrumentam darboties, ja Jūs to nesat. Jūsu apģērbs var nejauši saskarties ar rotējošo izmantojamo instrumentu un izmantojamais instruments var ieurbties Jūsu kermenī.

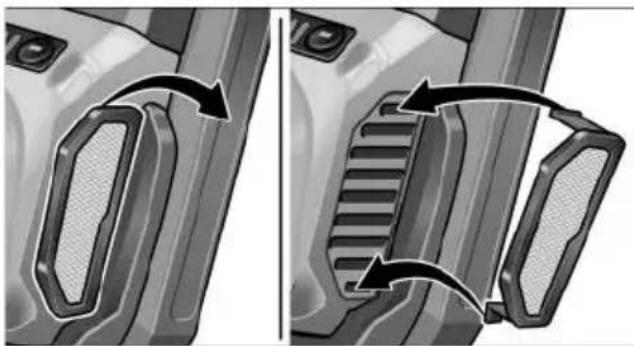

■ Regulāri tīriet elektroinstrumenta ventilācijas spraugas. Motora ventilators ivelk korpusā putekļus, un liels sakrājušos metāla putekļu daudzums var izraisīt elektrobīstamību.
■ Neizmantojiet elektroinstrumentu viegli uzliesmojošu materiālu tuvumā. Dzirksteles var šos materiālus aizdedzināt.
■ Neizmantojiet izmantojamos instrumentus, kuriem nepieciešami škidri dzesēšanas līdzekļi. Ūdens vai cita škidra dzesēšanas līdzekļa izmantošana var izraisīt elektrotraumu.

Atsitiens un atbilstoši drošības tehnikas noteikumi

Atsitiens ir kustībā esoša iesaistāmā instrumenta kā piem., slīpripas, slīpēšanas šķīvja, stieplu sukas pēkšņa aizākējoša vai blokējoša reakcija, kas izraisa rotējošā izman-tojamā instrumenta pēkšņu apstāšanos. Tā rezultātā tiek izraisīts elektroinstrumenta nekontrolēts paātrinājums pret iesaistāmā instrumenta rotācijas kustību bokēšanas vietā.

Ja piem., kāda slīpripa ieākējas sagatavē vai to blokē, tad slīpripas mala, kura tiek iegremdēta sagatavē, var sapīties un ar to izlauzt slīpripu vai izraisīt atsitienu. Tad slīpripa kustas uz apkalpojošās personas pusi vai no tās prom, atkarībā no ripas rotācijas virziena blokēšanas vietā. Tā slīpripas var arī lūzt.

Atsitiens ir nepareizas vai klūdainas elektroinstrumenta izmantošanas rezultāts. To var novērst, ievērojot attiecīgus drošības tehnikas noteikumus, kuri tiek zemāk aprakstīti.

■ Stingri turiet elektroinstrumentu un nostādiet savu kermani un rokas tādā pozīcijā, ar kuru Jūs varat uztvert atsitiena spēku. Ja ir, vienmēr izmantojiet papildrokturi, lai Jums pēc iespējas labi varētu kontrolēt atsitiena spēku vai reakcijas momentu palaides laikā. Apkalpojošā persona, ievērojot piemērotus drošības pasākumus, var pārvaldīt atsitiena un reakcijas spēkus.

■ levērojiet, Īai Jūsu rokas nekad neatrastos rotējoša izmantojamā instrumenta tuvumā. Atsitienā laikā izmantojamais instruments var izdarīt kustību pāri Jūsu rokai.

- Izvairieties ar savu kernenì no vietas, kurā elektroinstruments atsitiena laikā tiek virzīts. Atsitiens virza elektroinstrumentu virzienā, kas ir pretējs slīpripas kustībai blokēšanas vietā.

■ Īpaši uzmanīgi strādājiet vietās ar stū-riem, asām malām utt. Novērsiet izman-tojamo instrumentu atlēkšanu no sagataves un iespīlēšanos tajā.

Rotējošam izmantojamam instrumentam ir nosliece iespīlēties stūros, asās malās vai arī atsitiena laikā. Tas izraisa kontroles zudumu vai atsitienu.

■ Neizmantojiet kēdes vai zobzāgplātni. Tādi izmantojamie instrumenti bieži izraisa atsitiena vai kontroles zaudēšanu pār elektroinstrumentu.

īpaši drošības tehnikas noteikumi slīpēšanai un griešanai ar slīpripu

• Izmantojiet tikai elektroinstrumentiem paredzētos abrazīvos materiālus un šiem abrazīvajiem materiāliem paredzēto aizsargapvalku.
  Abrazīvos materiālus, kuri nav paredzēti elektroinstrumentam, nevar pietiekami ekranēt un tie ir nedroši.
• Izliektie slīpdiski jāiestiprina tā, lai to slīpvirsma neizvirzītos pāri azsargpār-sega malai. Nepareizi iestiprināts slīp-disks, kas izvirzās pāri aizsargpārsega malai, nevar tikt pietiekošā veidā nosegts.
  ■ Drošības apsvērumu dēļ aizsargpārsegam jābūt stingri nostiprinātam uz elektroinstrumenta un noregulētam tā, lai lietotāja virzienā būtu vērsta pēc iespējas mazāka slīpēšanas darbinstrumenta nenosegtā daļa. Aizsargpārsegs palīdz aizsargāt lietotāju no atlūzām un nejaušas saskaršanās ar slīpēšanas darbinstrumentu, kā arī no lidojošām dzirkstelēm, kas var aizdedzināt apgērbu.
• Aizsargapvalku droši jāpiestiprina pie elektroinstrumenta un jānostāda tā, lai tiktu panākta visaugstākā drošības pakāpe, t. i. vismazākajai abrazīvā materiāla daļai atklāti jānorāda uz apkalpojošo personu.
  Aizsargapvalkam jāaizsargā apkalpojošā persona no atlūzām un nejauša kontakta ar abrazīvo materiālu.
  ■ Abrazīvos materiālus drīkst izmantot tikai iekeiktajām izmantošanas iespējām.
  Piemēram: Nekad neslīpējiet ar griezēj-diska malas virsmu. Griezējdiski paredzēti materiāla nonemšanai ar ripas sānmalu.
  Šie abrazīvie materiāli var salūzt, ja uz tiem iedarbojoties sr spēku no sāniem.
  ■ Vienmēr izmantojiet savai paredzētajai slīpripai pareiza lieluma un formas nebojātus savilcējatlokus. Piemēroti atloki balsta slīpripu un ar to samazina slīpripas lūzuma bīstamību. Griezējdisku atloki var atšķirties no citām slīpripām paredzētiem atlokiem.

■ Neizmantojiet lielāku elektroinstrumentu nolietotas slīpripas. Lielāku elektro-instrumentu slīpripas nav konstruētas mazu elektroinstrumentu augstajam apgriezienu skaitam un var lūzt.

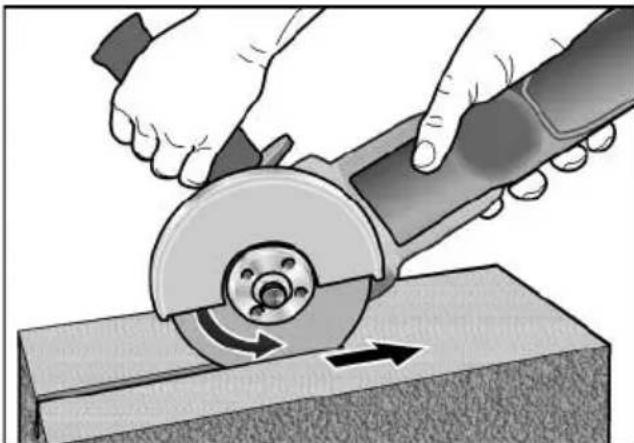

Citi īpaši drošības tehnikas noteikumi griešanai ar slīpripu

- Izvairieties no griezējdiska blokēšanas vai pārāk liela piespiešanas spiediena. Neveiciet pārāk dzilus griezumus. Griezējdiska pārslodze palielina slodzi un noslieci uz saškiebšanos vai blokēšanu un līdz ar to atsitiena vai slīpripas lūšanas iespēju.

- Izvairieties no zonas rotējošā griezēj-diska priekšpusē un aizmugurē. Ja griezējdisks sagatavē tiek virzīts no Jūsu puses, tad atsitiena gadījumā elektroinstruments kopā ar rotējošo disku var tikt atmests tieši uz Jums.

- Ja griezējdisks iestrēgst vai darbs tiek pārtrauts, tad izslēdziet instrumentu un mierīgi nogaidiet, līdz diska kustība pilnīgi apstājas. Nekad nemēģiniet vēl rotācijā esošo griezējdisku izvilkt no griezuma, jo var izraisīties atsitiens. Noskaidrojiet un novērsiet iesprūduma cēloņus.

■ Neieslēdziet elektroinstrumentu no jauna, kamēr tas atrodas sagatavē. Ľaujiet griezējdiskam vispirms sasniegt pilnu apgriezienu skaitu, pirms griezuma uzmanīgas turpināšanas tālāk. Pretējā gadījumā disks var aizkerties, izlekt no sagataves vai izraisīt atsitienu.

■ Nostipriniet plāksnes vai lielas sagata-ves, lai samazinātu atsitiena iespēju ar iesprūdušu griezējdisku. Lielas sagataves var ieliekties zem sava svara. Sagatavi nepieciešams nostiprināt abās diska pusēs, un tieši gan griezuma tuvumā, gan arī malā.

■ Esiet īpaši piesardzīgi izdarot „kabatu griezumus“ esošajās sienās vai citās nepārredzamās vietās. legremdējamais griezējdisks, griežot gāzes vai ūdensvadus, elektriskos vadus vai citus objektus, var izraisīt atsitienu.

īpaši drošības tehnikas noteikumi, slīpējot ar smilšpapīru

■ Neizmantojiet darbā pārāk lielu izmēru slīpēšanas loksnes, bet gan ievērojiet ražotāja norādītos slīpēšanas lokšņu izmērus. Slīpēšanas loksnes, kuras izvirzās virs slīpēšanas škīvja, var izraisīt traumas, kā arī slīpēšanas lokšņu blokēšanu, plīšanu vai atsitienu.

īpaši drošības tehnikas noteikumi darbā ar stiepļu sukām

■ levērojiet, ka no stiepļu sukas ari parastās izmantošanas laikā izkrīt stiepļu gabaliņi. Nepārslogojiet stieples ar pārāk lielu piespiešanas spiedienu. Prom lidojošie stiepļi gabali var ľoti viegli iesprausties plānā apģērbā un/vai ādā.
■ Ja tiek ieteikts aizsargapvalks, tad nodrošiniet, lai aizsargapvalks un stieplu suka nesaskartos. Škīvjveida un katlu suku diamets var tikt palielināts ar piespiešanas spiediena un centrbēdzes spēka palīdzību.

Citi drošības norādījumi

• Izmantojiet piemērotus kontrolaparātus slēptu elektrības vadu konstatēšanai vai vērsieties vietējā elektroapgādes dienestā. Saskare ar elektrības vadiem var izraisīt aizdegšanos un elektrotraumas. Gāzes vada bojājumi var izraisīt sprādzienu. leklūšana ūdensvadā izraisa materiālos zaudējumus vai var izraisīt elektrotraumu.
  ■ Strādājot elektroinstrumentu turiet stingri abās rokās un raugieties, lai jūsu stāja būtu stabila. Ar abām rokām elektroinstrumentu var vadīt drošāk.
  ■ Nostipriniet sagatavi. Izmantojot iespīlēšanas ierīci, sagatavi var turēt drošāk nekā ar roku.
  ■ Putekļi, kas izdalās no materiāliem, piemēram, no svinu saturošiem krāsu slāņiem, atseviškām koksnes šķirnēm, minerāliem un metāliem, var būt bīstami strādājošajiem un tuvumā esošajiem cilvēkiem. Šo putekļu ieelpošana vai pieskaršanās tiem var izraisīt elpceļu slimības un/vai alergiskas reakcijas.

– Nodrošiniet labu darba vietas vēdināšanu!

– Ja iespējams, izmantojiet ārēju putekļu nosūkšanu. – Tiek ieteikts izmantot P2 filtra kategorijas filtrējošās aizsargmaskas.

■ Neapstrādājiet materiālus, kuri izdala veselībai bīstamas vielas (piem., azbestu).
Izmantojiet vienīgi oriğinālos akumulatorus ar spriegumu, kāds norādīts jūsu elektroinstrumenta datu plāksnītē. Ja tiek izmantoti citādi akumulatori, piemēram, atdarinājumi, atjaunoti akumulatori vai citu firmu ražojumi, iespējams traumu un materiālo zaudējumu risks, ko rada eksplodējoši akumulatori.

Drošības norādes par darbu ar akumulatoriem

■ Neatveriet akumulatoru. Pastāv īsslēguma risks.
■ Sargājiet akumulatoru no karstuma, piem., arī no ilgstošas saules staru iedarbības, kā arī liesmām, ūdens un mitruma. Pastāv eksplozijas risks.
■ No bojāta vai nepareizi izmantota akumulatora var izplūst tvaiki. Nodrošiniet svaigu gaisu un sūdzību gadījumā vērsieties pie ārsta. Tvaiki var kairināt elpcelus.
■ Nepareizas izmantošanas rezultātā no akumulatora var izlīt šķidrums. Izvairieties no saskaršanās ar to. Šaskaroties ar šķidrumu aiz neuzmanības, noskalojiet to arūdeni. Ja šķidrums iekļūst acīs, tad papildus griezieties pie ārsta. Izplūdušais akumulatoru šķidrums var izraisīt ādas kairinājumus vai apdegumus.
■ Lietojiet FLEX akumulatorus tikai ar FLEX darbarikiem un FLEX piederumiem. Tikai tā varat pasargāt šos akumulatorus no bīstamas pārslodzes.
■ Uzlādējiet akumulatorus tikai ražotāja ieteiktajās uzlādes ierīcēs. Uzlādes ierīce, kura piemērota tikai noteikta tipa akumulatoru uzlādei, var izraisīt uguns bīstamību, ja tiek izmantota kopā ar citiem akumulatoriem.
■ Akumulatoru var sabojāt ar tādiem smailiem priekšmetiem kā naglām un skrūvgriežiem vai ārēja spēka iedarbībā. lespējams iekšējais īssavienojums un akumulators var aizdegties, sākt kūpēt, eksplodēt vai pārkarst.

īpašās drošības norādes

■ Elektroinstrumenta apzīmēšanai izmantojiet tikai uzlīmes.
Neurbiet korpusā caurumus.
- Darbvārpstas aretieri nospiediet tikai tad, kad slīpēšanas instruments atrodas miera stāvoklī.

Trokšni un vibrācija

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

NORĀDĪJUMS

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērišanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots.

Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai.

Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus. Bet, ja elektroinstruments ar atšķirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jāņem vērā arī tas laiks, kurā ierīce ir gan izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā.

Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnotei- kumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instru- mentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Skañas spiedienam pārsniedzot 85 dB(A), jānēsā skañas aizsargu.

Tehniskā informācija

		LBE 125 18.0 EC	LB 125 18.0 EC	L 125 18.0 EC
Ierīces modelis Lenkslīpmašina
Nominālais spriegums V 18
Akumulators AP 18.0/2,5		AP 18.0/5,0AP 18.0/5,0
Maks. slīpēšanas instrumenta ∅ mm 125
Slīpēšanas instrumenta biezums	mm	1-6
Stiprinājuma urbums	mm	22, 23
Darbvārpstas vītne M14
Apgriezienu skaits	apgr./min	I = 3500II = 4500III = 6500III = 9000	9.000 10.000
Svars atbilstoši „EPTAprocedure 01/2003” (bez akumulatora)	kg 1,85	1,85 1,8
Akumulatora svars- 2,5 Ah- 5,0 Ah- 8,0 Ah	kg	0,420,721,1
Ar A novērtētais trokšņu līmenis atbilst EN 60745 (skatīt „Trokšņi un vibrācija“):
Skaņas spiediena līmenis LpA	dB(A) 84	84 81
Skaņas jaudas līmenis LWA	dB(A) 95	95 92
Nedrošība K	db	3,0
Kopējā vibrāciju vērtība atbilst EN 60745 (skatīt „Trokšņi un vibrācija“):
Emisijas koeficients ah, slīpējot virsmas	m/s2	4,9	4,9	5,6
Emisijas koeficients ah, griežot	m/s2	2,8	2,8	3,7
Nedrošība K	m/s2	1,5

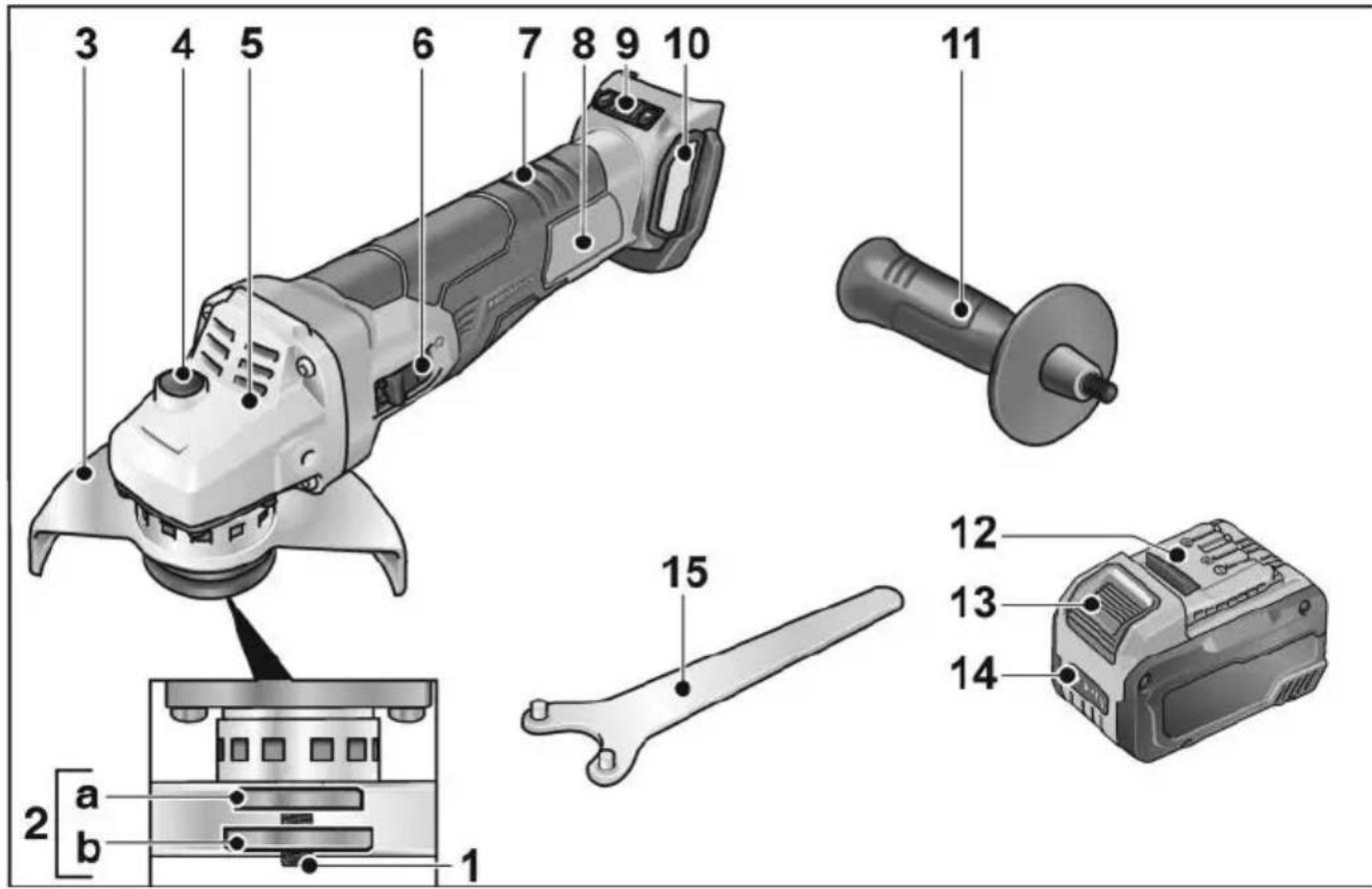

Iss apskats

3 4 5 6 7 8 9 10 11 12 13 14 15 2 a b 1

1 Darbvārpsta
2 Vītnatloks

a Savilcējatloks

b Savilcējuzgrieznis

3 Aizsargapvalks

Bez instrumenta regulējams

12 fiksācijas pozīcijās par 360°.

4 Darbvārpstas aretēšana

Darbvārpstas apstādināšanai, nomai-not instrumentus.

5 Pārvada galva

Ar gaisa izplūdi un griešanās virziena bultiņu.

6 S l ë d z i s

leslēgšanai un izslēgšanai.

Ar ilgstošas ekspluatācijas fiksēšanu.

7 Pakalējais rokturis

8 Firmas plāksnīte *
9 Ātruma regulēšanas poga

(tikai LBE 125 18.0-EC)

+/- funkcija ar 4 līmeņiem

Roktura montēšana iespējama labajā un kreisajā pusē.

12 Litija jonu akumulators
(2,5 Ah/5,0 Ah/8,0 Ah)
13 Akumulatora atblokēšanas taustiņš
14 Akumulatora limena indikators
15 Gala cauruma atslēga

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms uzsākt darbus pie elektroinstrumenta, izņemiet no ierīces akumulatoru.

Pirms ekspluatācijas

Izpakojiet leŋkslīpmašīnu, pārbaudiet piegādes komplekta saturu un transportēšanas laikā gūtos bojājumus.

i NORĀDĪJUMS!

Piegādes stāvoklī akumulatori nav uzlādēti pilnībā. Pirms pirmreizējās lietošanas pilnībā uzlādējiet akumulatorus. Šai nolūkā skatiet uzlādes ierīces lietošanas instrukciju.

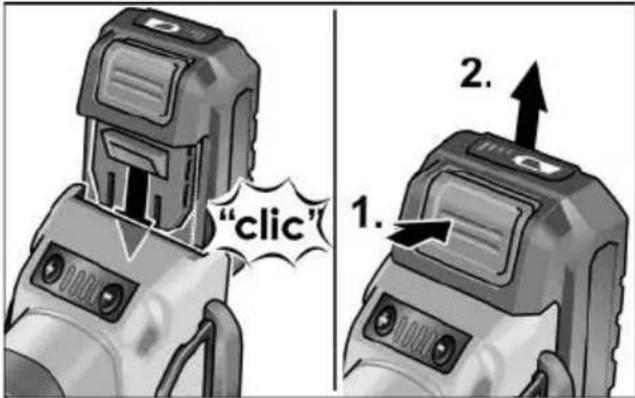

Akumulatora ievietošana/maina

■ Uzlādētu akumulatoru iespiediet elektro-instrumentā, līdz tas pilnībā nofiksējas.

Ja akumulators netiek lietots, sargājiet tā kontaktus. Valīgas metāla detaļas var radīt kontaktos īssavienojumu, pastāv sprādziena un aizdegšanās risks!

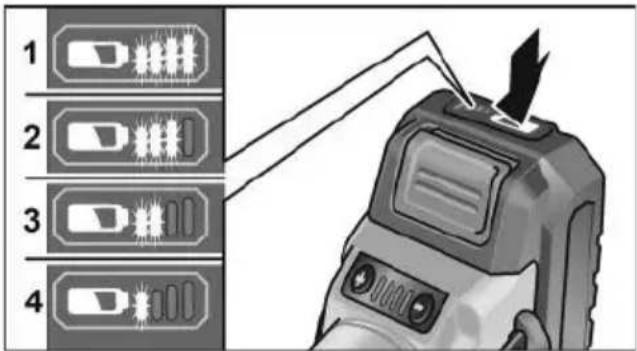

Akumulatora uzlādes līmenis

■ Nospiežot taustiņu, akumulatora uzlādes indikatorā ar LED diodēm var pārbaudīt uzlādes līmeni.

1 2 3 4

Ja mirgo viena no LED diodēm, akumulators ir jāuzlādē. Ja pēc taustiņa nospiešanas neiedegas neviena LED diode, akumulatoram ir defekts, un tas ir jānomaina.

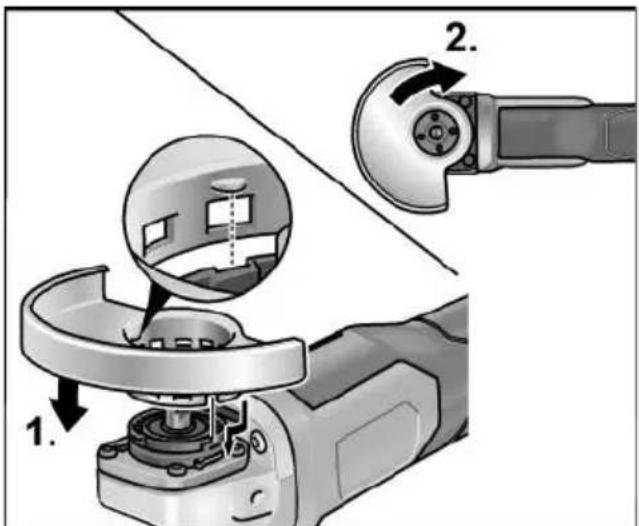

Aizsargapvalka uzmontēšana

BRĪDINĀJUMS!

Veicot raupjošanu un griešanu, nekad nestrādājiet bez aizsargapvalka. Griešanai jāizmanto speciāls griešanas aizsargapvalks.

■ Iznemiet akumulatoru.

■ Uzlieciet aizsargapvalku (1.).
Aizsargapvalka izcilniem jäatrodas atloka iedobës.
■ Aizsargapvalku pagrieziet pulksten-rādītāju virzienā (2.).
Griešana iespējama tikai vienā virzienā!
■ Demontāža veicama apgrieztā secībā.

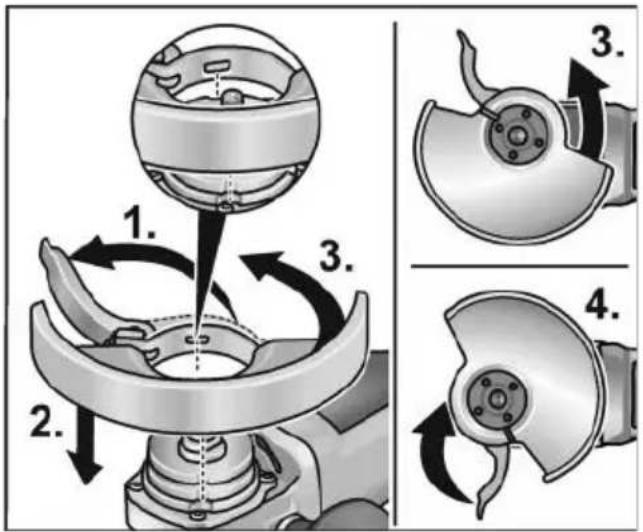

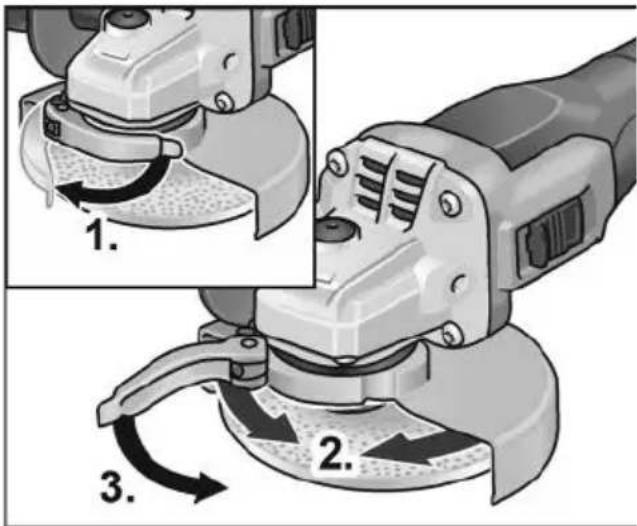

Spīlapvalka montāža

■ Iznemiet akumulatoru.

■ Atveriet spīlsviru (1.).
■ Uzspraudiet spilapvalku kopā ar spilgredzenu uz piespiedējatloka; to darot, ievietojiet spilgredzena izcilni atloka rievā (2.).
■ Pagrieziet spīlapvalku pulksteņa rādītāju virzienā vajadzīgajā pozīcijā (3.). Stingri pievelciet spīlsviru (4.).
■ Demontāža veicama apgrieztā secībā.

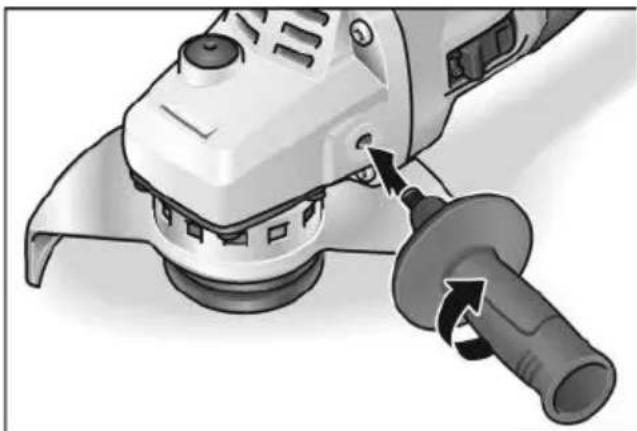

Montējiet rokturi

Instrumenta nostiprināšana/ mainīšana

■ Iznemiet akumulatoru.

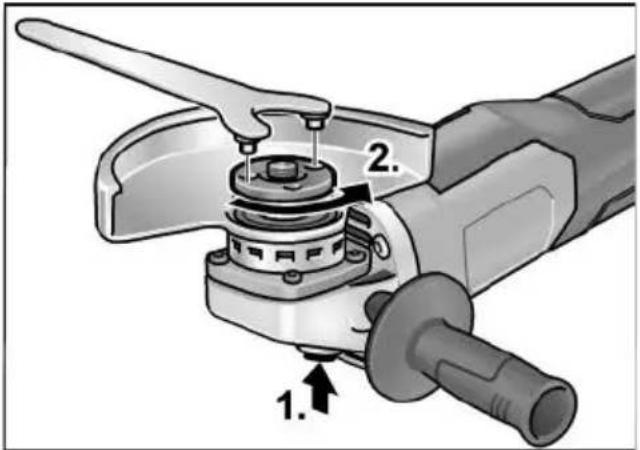

Slīpripas uzmontēšana

■ Piespiediet darbvärpstas aretieri un turiet to nospiestu (1.).
■ Griežot gala cauruma atslēgu pretēji pulksteņa rādītāju virzienam, noskrūvējiet no darbvārpstas savilcējuzgriezni un nonemiet (2.).

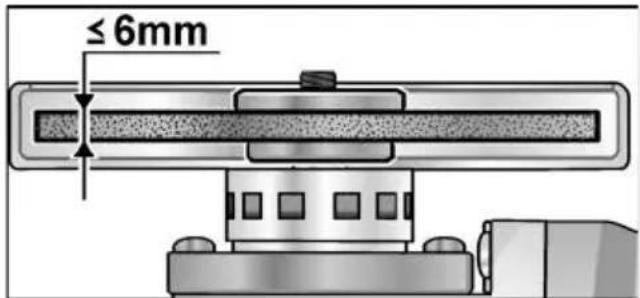

≤ 6mm

■ levietojiet slīpripu pareizā stāvoklī.
■ Uzskrūvējiet uz darbvārpstas savilcē-juzgriezni ar apcilni uz augšu.
■ Nospiediet darbvärpstas aretieri un turiet nospiestu.
■ Ar gala cauruma atslēgu stingri pievelciet savilcējuzgriezni.
■ Veiciet izmēginājuma palaišanu, lai pārbaudītu instrumentu centrālo nostiprinājumu.

Izmēğinājuma palaišana

■ levietojiet akumulatoru.
■ leslēdziet leņksīpmašīnu ar slēdzi (bez iefiksēšanās) un ľaujiet leņksīpmašīnai apm. 30 sekundes darboties. Veiciet nelīdzsvarotības un vibrācijas pārbaudi.
■ Izslēdziet leņkslīpmašīnu.

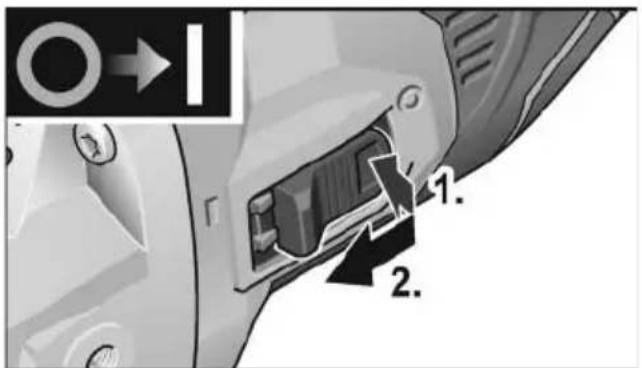

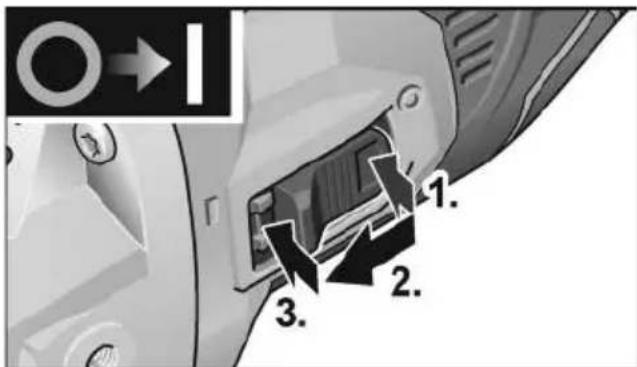

leslēgšana un izslēgšana Īslaicīgā darba režīms bez iefiksēšanās

1. 2.

■ Nospiediet svirslēdzi (1.), pabīdiet uz priekšu un turiet stingri (2.).
■ Lai izslēgtu, slēdzi atlaidiet.

Ilgstošs darba režīms ar iefiksēšanos

■ Nospiediet svirslēdzi (1.), pabīdiet uz priekšu (2.) un, uzspiežot priekšējā gala, laujiet nofiksēties (3.).

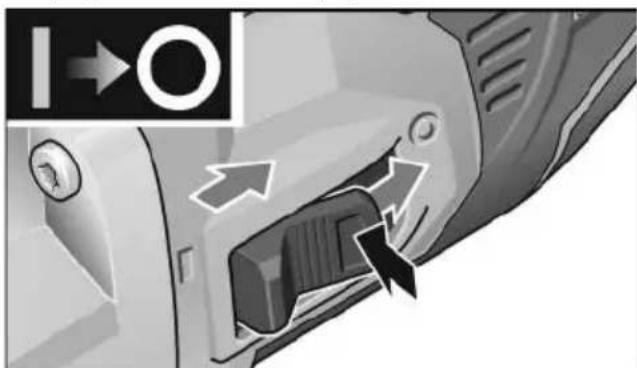

■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakaļējo galu.

Ātruma iestatīšana (tikai LBE 125 18.0-EC)

■ Lai iestatītu darba ātrumu, nospiediet ātruma kontroles pogu 2. Izvēlētais ātrums tiek saglabāts arī pēc instrumenta izslēgšanas.
■ Lai paātrinātu elektroinstrumenta darbību līdz iepriekš izvēlētajam ātrumam, viegli nospiediet slēdzi.

Miesas bojājumu draudi sakarā ar neatbilstoša instrumenta izmantošanu! Izmantojiet darbam piemērotu instrumentu.

i NORĀDĪJUMS

• Pārslodzes ierobežotājs: pārslodzes gadījumā izslēdz mašīnu.
• Temperatūras kontrole ar sensora vadību: pārkaršanas riska gadījumā ierīce tiek izslēgta.

Nostādiet aizsargapvalku

Lai pielāgotos darba uzdevumam, aizsargapvalks bez instrumenta ir regulējams 12 fiksācijas pozīcijās par 360°.

UZMANĪBU!

Traumu bīstamība! Nēsājiet aizsargcimdus.

■ Iznemiet akumulatoru.

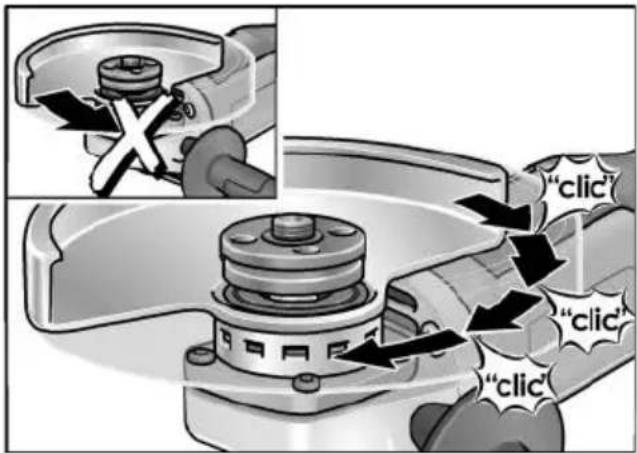

"clic" "clic" "clic"

- Aizsargapvalku grieziet pretēji griešanās virziena bultiņai uz pārvada galvas līdz vajadzīgajai pozīcijai.

Spīlapvalka regulēšana

■ Pārvietojiet spīlapvalku (2.).

■ No jauna pievelciet spīlsviru (3.).

i NORĀDĪJUM

Aizsargpārsegs absolūti droši jānotur vietā, lai tas nekādā gadījumā nevar sagriezties. Vajadzības gadījumā pirms spīlsviras aktivizēšanas pievelciet seštūra uzgriezni tik tālu, līdz sviru vēl var darbināt ar roku.

Darba norādījumi

i NORĀDĪJUMS

Pēc izslēgšanas slīpēšanas instruments īsu laiku turpina griezties.

Rupjslīpēšana

BRĪDINĀJUMS!

Nekad neizmantojiet griezējdiskus rupjsī-pēšanai.

- 20°–40° nostādīšanas leŋkī tiek realizēta vislabākā nonemšana.

– Ar mērenu spiedienu kustiniet lenksīp-mašīnu turp un atpakal.

Tādā veidā sagatuve pārāk nesakarst un nerodas krāsu izmaiņas; turklāt nav rievu.

Griešana ar slīpripu

BRĪDINĀJUMS!

Griešanai jāizmanto speciāls griešanas aizsargapvalks.

Skatīt ražotāja piederumu katalogu.

– Ar lenkslipmašinu vienmēr jāstrādā pretējā kustībā.

Pretējā gadījumā iespējama nekontrolētas izlekšanas no rievas bīstamība.

– Nespiediet, nesaškiebiet, nesvärstiet.

– Pielāgojiet padevi apstrādājamam materiālam;

- jo cietāks materiāls, jo lēnāka padeve.

Papildinformāciju par ražotāja izstrādāju-miem var saņemt zem www.flex-tools.com.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms uzsākt darbus pie elektroinstrumenta, izņemiet no ierīces akumulatoru.

Tīrīšana

■ Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādājamā materiāla un no lietošanas ilguma.
■ Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.
■ Regulāri tīriet putekļu filtru.

Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Informācija par pārējo aprīkojumu, īpaši par slīpēšanas instrumentiem, tiek sniegta ražotāja katalogos.

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nolietotus elektroinstrumentus pirms utilizācijas padariet nelietojamus:

• Elektroinstrumentiem, kam nepieciešama strāvas tīkla barošana – nonemiet strāvas kabeli;
• Elektroinstrumentiem ar akumulatora barošanu – iznemiet akumulatoru.

Tikai ES valstīm Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/ES direktīvas „Par vecām elektronikas un elektroiekār-tām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

Izejvielu pārstrāde, nevis atkritumu iznīcināšana.

lerīcei, aprīkojumam un iepakojumam nepieciešama vides aizsardzības noteikumiem atbilstoša utilizēšana. Uz plastmasas detaļām ir marķējums, lai pārstrādē varētu ievērot plastmasas veidu tīrību.

BRĪDINĀJUMS!

Nemetiet akumulatorus/baterijas mājas atkritumos, ugunī vaiūdenī. Neatveriet nolietotus akumulatorus.

Tikai ES valstīm: saskaņā ar 2006/66/EK direktīvu bojātus vai nolietotus akumulatorus/baterijas jāpārstrādā.

NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespē-jām var saņemt specializētajā veikalā.

C ∈ -Atbilstība

Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija” aprakstītais izstrādājums atblist šādiem standartiem vai normaṭīvajiem dokumentiem: EN 60745 atbilstoši direktīvu 2014/30/ES, 2006/42/EK, 2011/65/ES noteikumiem. Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

i.v. P.Claud Peter Lameli Technical Head Klaus Peter Weinper Head of Quality Department (QD)

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļnas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts izstrādājuma vai izstrādājuma neiespējamās izmantošanas dēļ. Ražotājs un viņa vietnieks nav atbildīgi par materiālajiem zaudējumiem, kuri tika izraisīti, izstrādājumu neprasmīgi izmantojot vai izmantojot to savienojumā ar citu ražotāju izstrādājumiem.
