NAVODILA ZA UPORABO DL 664 661 S AMICA

Pozorno pročitati upute za uporabu da bismo izbjegli nezgode.

Sa štovanjem

Amica

SIGURNOSNE NAPOMENE

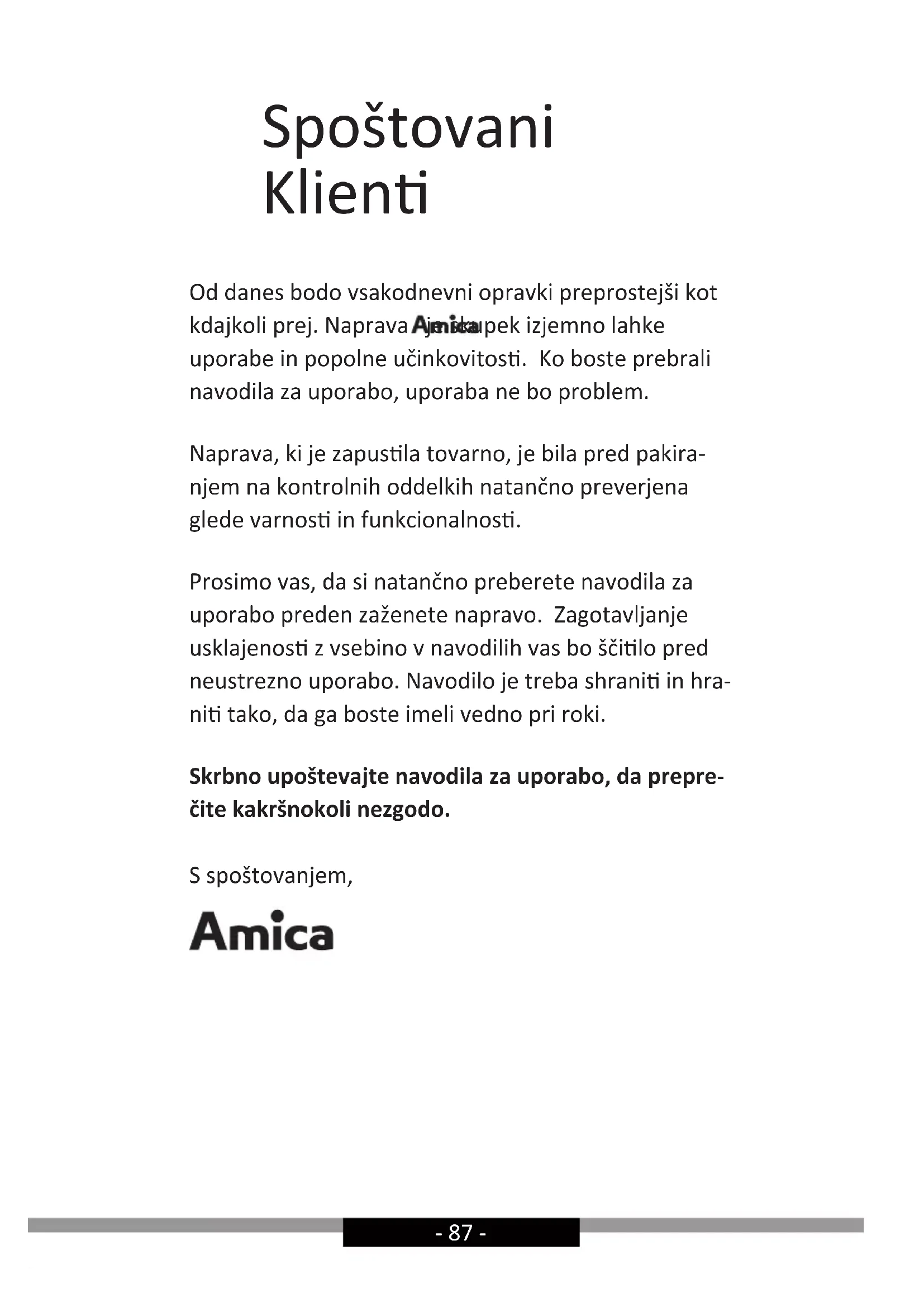

Od danes bodo vsakodnevni opravki preprostejši kot kdajkoli prej. Naprava Ajniskapek izjemno lahke uporabe in popolne učinkovitosti. Ko boste prebrali navodila za uporabo, uporaba ne bo problem.

Naprava, ki je zapustila tovarno, je bila pred pakiranjem na kontrolnih oddelkih natančno preverjena glede varnosti in funkcionalnosti.

Prosimo vas, da si natančno preberete navodila za uporabo preden zaženete napravo. Zagotavljanje usklajenosti z vsebino v navodilih vas bo ščitilo pred neustrezno uporabo. Navodilo je treba shraniti in hraniti tako, da ga boste imeli vedno pri roki.

Skrbno upoštevajte navodila za uporabo, da preprečite kakršnokoli nezgodo.

S spoštovanjem,

Amica

NAVODILA ZA ZAGOTAVLJA- NJE VARNOSTI UPORABE

• Napo lahko uporabljate šele, ko preberete ta na-vodila.
• Naprava je namenjena izključno domači uporabi.
• Proizvajałec si pridržuje možnost izvajanja spre-memb, ki nimajo vpliva na delovanje naprave.
• Proizvajalec ne nosi nobene odgovornosti za eventualno škodo ali požare, ki bi jih lahko izdelek povzročil ob neupoštevanju nasvetov, podanih v spodnjih navodilih.
• Kuhinjska napa služi odzračevanju kuhinjskih dimov. Ni primerna za uporabo v druge namene.
• Napa, ki je namenjeňa odzračevanju, mora biti povezana s primernim ventilacijskim kanalom (ne sme biti povezan z delujočimi kanali za kamin, dim ali paro). Napa zahteva inštalačijo odvodne cevi, po kateri zrak potuje ven. Dolžina napeljave (najpogosteje cev ∅ 120 mm ali 150 mm) ne sme biti daljša od 4-5 m. Pri teleskopskih in vgradnih napah v obtočnem načinu je zahtevan tudi izhod za odvod zraka.
• Obtočna napa zahteva inštalacijo filtra na osnovi aktivnega oglja. V tem primeru ni potrebna inštalacija odvodne zračne cevi, priporoča pa se montaža usmerjevalnika smeri zraka (samo za kaminske nape).
• K napi spada neodvisna osvetlitev in izvlečni ventilator z možnostjo nastavitve ene izmed nekaj obratovalnih hitrosti.
• Odvisno od različice izdelka, je napa namenjena trdni pritrdityi na vertikalni steni nad plinskim ali električnim štedilnikom (kaminske in univerzalne nape); na stropu nad plinskim ali električnim štedilnikom (otočne nape); na vertikalni steni v pohistveni vgradnji nad plinskim ali električnim štedilnikom (teleskopske ali vgradne nape). Pred montažo je potrebno preveriti, će je konstrukcija stene / stropa primerna za instalacijo nape. Nekateri modeli nap so zelo težki.
• Višina montaže izdelka nad elektronsko ploščo

je podana v podatkovni kartici izdelka (tehnični specifikaciji izdelka). Ce je pri navodilih za instalacijo plinskih izdelkov podana večja razdalja, je to treba upoštevati (Slika 1).

• Pod kuhinjsko napo ne smete pustiti odprtega plamena, med odmikanjem posod iz štedilnika pa je potrebno ogenj zmanjšati na minimalni pla-men. Vedno je potrebno preveriti, da plamen ne sega prek posode, saj to lahko povzroči neželeno izgubo energije in nevarno koncentracijo toplote.
• Jedi kuhane na maščobi morajo biti pod stalnim nadzorom, saj se lahko pregreta maščoba hitro vname.

- Pred vsakršnim čiščenjem, zamenjavo filtra ali pred začetkom popravljalnih del, je potrebno vti-kač izklopiti iz vtičnice.

- Maščobní filter kuhinjske nape je potrebno čistiti vsaj enkrat mesečno, saj se lahko filter, će je prežet z maščobo, hitro vname.

- Če se v prostoru poleg nape uporablja druge, naprave brez električnega napajanja (npr. peči na tekoča goriva, pretočni grelniki vode, grelniki vode na plin) je potrebno zagotoviti zadostno ventilacijo (pritok zrąka). Varna uporaba je možna, kadar pri istočasnem delovanju nape in naprav na kųrjavo, odvisnih od zrąka v prostoru, na mestu instalacije teh naprav zračni tlak znaša največ 0,004 milibara (ta točka ne velja, kadar je uporabljana obtočna kuhinjska napa).

- Napa ljúdem v kuhinji ne sme služiti kot površina za oporo.

- Napa mora biti redno čiščena, tako zunaj kot tudi znotraj (VSAJ ENKRAT MESECNO, z upoštevanjem napotkov, ki se tičejo vzdrževanja iz spodnjih navodil). Neupoštevanje pravil, ki se tiče- jo čiščenja nape oziroma menjave filtrov, lahko povzroči možnost nevarnosti požara.

- Če se poškoduje napajalni kabel, mora biti zamenjan v specializiranem servisu za popravila.

- Potrebno je zagotoviti možnost izklopa naprave od elektricne napeljave, bodisi z odklopom vtikača ali izklopom dvopolnega stikala.

- Naprava ni namenjena uporabi za osebe (tudi otroke) z omejeno fizično, senzorično ali psihično zmogljivostjo, ali osebam s pomanjkanjem izku-

šenj ali poznavanja naprave, razen će se to počne pod nadzorom ali v skladu z navodili uporabe naprave, ki jih podaja oseba, ki je odgovorna za njihovo varnost.

• Se posebej je potrebno paziti, da otroci brez nadzora ne uporabljajo naprave.
• Preveriti je potrebno, će napetost podana na zna-kovni tablici odgovarja parametrom napajalnega mesta.
• Pred montažo je električni prevodnik potrebno razviti in poravnati.
• Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.
• Vedno pređen napo povežemo je potrebno preveriti, će je bil napajalni kabel pravilno namesčen in NI bil v teku montaže preščipnjen ali prepognjen. Ne povezujte naprave z električno napeljavo pred koncem montaže.
• Uporaba nape brez montaže aluminijastih ma- šcobnih filtrov je prepovedana.
• Pod napo je strogo prepovedana priprava jedi z uporabo odprtega ognja (flambiranje).
• V'teku nameščanja tehnicičnih sredstev in sredstev odtoka dima in hlapov, ki se tičejo varnosti, se je potrebno natančno držati navodil, ki jih podajajo odgovorne lokalne oblasti.
• Vijáki ali utrjevalni elementi, ki niso pritrjeni v skladu s temi navodili, lahko povzročijo nevarnost zdravju ali življenju.
• Viseče nape delujejo le v obtočnem načinu odstra-njevanja.vonjav
• POZOR! Ce pri montaži vijakov in pritrdilnih elementov ne upoštevate teh navodil, obstaja nevarnost električnega udara.
• To napravo lahko otroci v starosti 8 let ali več, osebe z omejenimi fizičnimi, senzoričnimi ali psihičnimi sposobnostmi in osebe brez izkušenj ali poznavanja naprave, uporabljajo le kadar so nadzorovane, ali pa so bile poučenę na temo varne uporabe naprave in poznajo možne nevarnosti povezane z uporabo naprave. Otroci se ne smejo igrati z napravo. Ciščenja in vzdrževanja naprave ne smejo izvajati otroci, razen će so že dopolnili 8 let in so pod nadzorom odgovorne osebe.

RAZPAKIRANJE

Naprava je bila za čas transporta za-ščitena pred poškodovanjem. Prosi-mo, da po razpakiranju naprave od-stranite elemente embalaže na način, ki ne ogroža okolja.

Vsi materiali, upôrabljeni za embala- žo, so okolju prijazni, v celotj jih je možno reciklirati, kar je označeno z ustreznim simbolom.

Pozor! Embalažna materiale (polietilenske vrečke, kose polistirena, itd.), je treba pri razpakiranju hraniti izven dosega otrok.

ODSTRANJEVANJE IZRABLJENIH NAPRAV

Ta naprava je označena skladno z evropsko direktivo 2012/19/EU. Taka oznaka obvešča, da se zadevne opreme po odrabi ne sme odlagati skupaj z drugimi gospodinjskimi odpadki.

Uporabnik jo je dolžan oddati subjektu, specializiranemu za zbiranje odpadne električne in elektronske opreme. Ti zbiralci odpadkov, v tem lokalna zbirna mesta, trgovine in občinske enote, tvorijo ustrezni sistem, ki omogoča sprejem te odrabljene opreme.

Ustržno ravnanje z odpadno električno in elektronsko opremo pomaga preprečiti zdravju ljudi in stanju naravnega okolja škodljive posledice, izhajajoče iz prisotnosti v njej nevarnih sestavin in iz neustreznega skladiščenja in predelave take opreme.

UPORABA

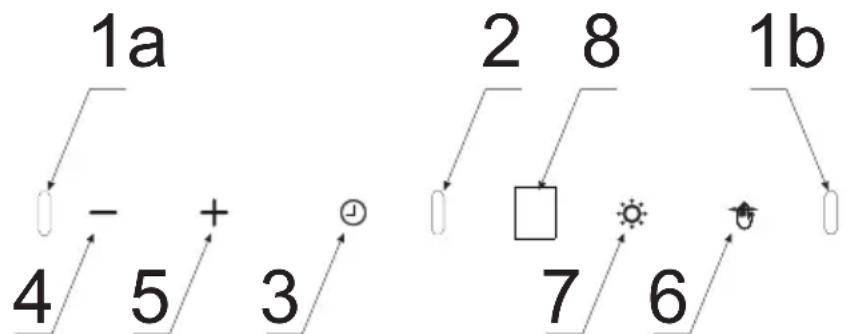

Upravljalni panel kuhinjske nape je predstavljen na sliki 4, za dodatno pripomnjenje pa se nahaja tudi spodaj:

Naprava je opremljena s senzorji za upravljanje s kretnjami (1a, 1b, 2) in zaslonom (8).

Upravljalni panel je opremljen s senzorji. Njihove funkcije so opisane spodaj:

3- Senzor Timer (zakasnjen izklop nape)
4- Senzor spremembe hitrosti za eno stopnjo nižje
5- Senzor spremembe hitrosti za eno stopnjo višje.
6- Senzor upravljanja s kretnjami
7- Senzor upravljanja osvetlitve

Ko napravo priključite na napajanje, bodo za trenutek zasvetili vsi simboli in na zaslonu se bo prikazalo tudi 8. Nato ugasnejo vsi simboli in zaslon, na panelu sveti le senzor za upravljanje s kretnjami 🚠Napa bo prešla v stanje pripravljenosti, simbolizirala ga bo pika na zaslonu.

Če želite vklopiti turbino naprave, v stanju pripravljenosti tapnite senzor +

Mogoče nastavitve hitrosti:

• Najnižja hitrost (1). To hitrost uporabite pri majhni količini kuhinjskih izparin.
• Srednje hitrosti (2 - 3). To hitrost uporabite pri srednji količini kuhinjskih izparin, na primer pri kuhanju več jedi hkrati.
• Način Turbo ( ) - Uporabite to hitrost pri največji količini izparin, na primer pri cvrtju ali pečenju na žaru.

Hitrosti lahko spreminjate s senzorjema +ali .—

Pozor! Način Turbo je aktiven samo 5 minut, po tem času se hitrost avtomatično zniža za eno hitrost manj.

Če želite izklopite turbino naprave, se v času aktivnega delovanja večkrat dotaknite senzorja —dokler se na zaslonu ne pojavi .

Dotaknite se senzorja da vklopite / izklopite osvetlitev.

Štoparica (zakasnjena izključitev nape)

Ta funkcija je namenjena zakasnjenemu izklopu motorja nape. Uporabite to funkcijo po koncu kuhanja, da očistite zrak v prostoru izparin. Če želite vklopiti funkcijo zakasnitve, medtem ko napa deluje v poljubni hitrosti, se dotaknite in pridržite senzor -za 3 sekunde. Napa se avtomatično izklopi po preteku približno 15 minut.

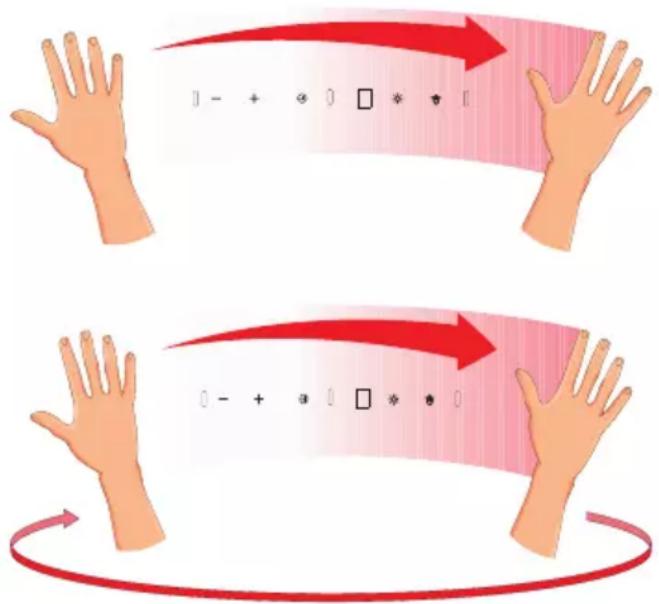

Upravljanje s kretnjami

Po priključitvi naprave na napajanje je aktivna funkcija upravljanja s kretnjami, kar kaže osvetljen senzor za upravljanje s kretnjami. Če želite izklopiti funkcijo upravljanja s kretnjami, tapnite senzor. Če želite znova vklopiti upravljanje s kretnjami, tapnite senzor še enkrat.

S kretnjami lahko nadzorujete hitrost turbine nape in osvetlitev. Ko je funkcija upravljanja s kretnjami aktivna, lahko napravo upravljate tudi na tradicionalen način, z uporabo ustreznih senzorjev.

Upravljanje s kretnjami deluje pravilno, če z odprto dlanjo izvajate kretnje približno 5-10 cm od površine nadzornega panela.

Pozor: Pri nastavitvi ustrezne hitrosti turbine mora gibanje rok zajeti senzorje (Slika 4, točki 1a in 1b. Območje, nad katerim je treba premikati roko, je označeno na slikah v nadaljevanju tega priročnika.

Ko je za vklop določene funkcije (na primer turbo način) potreben večkraten premik dlani, naredite povratni premik na večji razdalji od nadzornega panela ali tako, da se izognete senzorjem). Premiki dlani ne smejo biti prehitri. Najbolje je, da posamična kretnja traja približno 1 sekundo.

Če želite izklopiti turbino naprave ali zmanjšati njeno hitrost, v stanju pripravljenosti nekajkrat premaknite dlan od desne proti levi, dokler se na zaslonu ne prikaže. Še enkrat premaknite dlan, napa se bo popolnoma izklopila (nadzor s kretnjami pa bo še naprej aktiven)

Za vklop ali izklop osvetlitve pokrijte senzor 2 z dlanjo (dlan držite približno 10 cm proč od panela).

Druge pomembne informacije glede navodil za uporabo nape

Delovanje v obtočnem načinu: Pri tej opciji se prefiltriran zrak vrača v prostor prek za to namenjenih odprtin. Pri tej nastavitvi je potrebna montaža filtra na osnovi aktivnega olja oziroma se priporoča montaža usmerjevalnika izpihavanja zraka (dostopnost odvisna od modela, najpogosteje nastopa pri kaminskih napah).

Delovanje odzračevanja: Med odzračevalnim načinom delovanja nape se zrak odvaja ven prek posebnega odvoda. Pri tej nastavitvi je potrebno eventualno odstraniti filter na podstavi aktivnega oglja. Napa je povezana z odvodno cevjo, ki zrak odvaja ven s pomočjo trdne ali elastične cevi premera 150 ali 120 mm in primernih objemk za cevi, ki jih je potrebno kupiti v prodajalnah z inštalacijskimi materiali. Povezavo mora narediti kvalificiran instalater.

Hitrost ventilatorja Najnižja in srednja hitrost se uporablja pri normalnih pogojih oz. pri majhni količini dima, najvišja hitrost pa naj se uporablja le pri veliki količini kuhinjskih dimov, npr. ob cvrtju ali praženju.

Pozor (tiče se le univerzalnih nap): Struktura univerzalnih nap zahteva ročno zamenjavo načina delovanja nape. Način spremembe tega načina je ilustriran na sliki 8.

Pozor (tiče se le vgradnih in teleskopskih nap): Vgradne in teleskopske nape, ki delujejo v obtočnem načinu zahtevajo montažo odtočne cevi za zrak. Drug konec cevi mora biti usmerjen v prostor, prek te se bo odvajal prefiltriran zrak.

Pozor: Viseče nape delujejo le v obtočnem načinu.

ČIŠČENJE IN VZDRŽEVANJE

Vzdrževanje

Redno vzdrževanje in čiščenje naprave zagotavlja dobro delovanje nape brez okvar in podaljša njeno življenjsko dobo. Potrebno je biti posebej pozoren, da se maščobni filter in filter z aktivnim ogljem čisti in menja v skladu s priporočili proizvajalca.

• Ne uporabljajte mokrih krp ali gobic, niti vode.
• Ne uporabljajte topil ali alkohola, saj lahko ti povzročijo, da polakirana površina postane matirana.
• Predvsem za čiščenje površine izdelane iz nerjavečega jekla ne uporabljajte korozivnih snovi.
• Ne uporabljajte trde, grobe krpe
• Priporoča se uporabá vlažne krpe ali različnih sredstev za pomivanje.

Pozor: Po nekaj pranjih v pralnem stroju se lahko barva aluminijastega filtra spremeni. Sprememba barve ne pomeni nepravilnosti, niti ne zah-teva zamenjave filtra.

Maščobni filter

Maščobni filter mora biti pri normalnem delovanju nape očiščen v pomivalnem stroju s pomočjo nežnega detergenta ali tekočega mila.

Demontaža maščobnega filtra je prikazana na sliki 5.

Pri nekaterih modelih je nameščen akrilni filter. Potrebno ga je menjati vsaj enkrat na dva meseca ali pogosteje v primeru izjemno intenzivne uporabe.

Ogleni filter

Filter z aktivnim ogljem se namešča izključno takrat, kadar napa ni povezana z ventilacijskim odvodom. Filter z aktivnim ogljem absorbira vonjave vse do zasičenosti. Ni primeren za umivanje, niti za obnovitev in mora biti zamenjan vsaj na 3-4 meseca ali pogosteje v primeru izjemno intenzivne uporabe.

Demontaža maščobnega filtra z aktivnim ogljem je prikazana na sliki 6.

Osvetlitev

Namestiti je potrebno žarnice / halogenske žarnice / diodne module takšnih parametrov, kakršni so pri tistih, ki so bili v napravo nameščeni tovarniško. Zamenjava luči je prikazana na sliki 7. Če slika ne obstaja v navodilih za uporabo, se zamenjava modula osvetlitve lahko izvede le pri pooblaščenem servisu.

GARANCIJA, POPRODAJNE STORITVE

Garancija

Garancijske storitve skladno z garancijskim listom. Proizvajalec ne odgovarja za morebitno škodo zaradi nepravilnega ravnanja z izdelkom.

Servis

• Proizvajalec izdelka, priporoča, da vsa popravila in regulacijske dejavnosti izvaja tovarniški servis ali servis, ki je avtoriziřan od proizvajalca. Zaradi varnostnih razlogov, naprave ne smemo popravljati sami.
- Popravila, ki jih izvajajo osebe, ki nimajo zahtevanih pooblastil, lahko predstavljajo resno nevarnost za uporabnike naprave.
- Minimalní obvezujoč garancijski rok za napravo, 'ki jo ponuja proizvajalec, uvoznik ali pooblasćeni zastopnik, je naveden na garancijskem listu.
- Naprava izgubi garancijo zaradi nepooblaščenih adaptacij, predelay, poskodovane plombe ali drugih zascitnih delov opreme ali njihovih delov, pa tudi zaradi drugih samovoljnih posegov v opremo, ki niso v skladú z navodili za uporabo.

Zahteva za popravilo in pomoč v primeru okvare

Če naprava potrebuje popravilo, je potrebno kontaktirati servis. Naslov servisa in telefonska številka za kontakt se nahajata na garancijskem listu. Preden kontaktirate servis, morate pripraviti serijsko številko na-prave, ki je na tablici proizvajalca. Za lažjo uporabo ga zapisite spodaj:

Izjava proizvajalca

Proizvajalec s tem izjavlja, da ta izdelek izpolnjuje temeljne zahteve spodaj navedenih evropskih direktiv:

• nizkonapetostne direktive 2014/35/UE
• direktivé o elektromagnetni združljivosti 2014/30/UE
• direktive o okoljsko primerni zasnovi 2009/125/ES
  • direktive o RoHS 2011/65/ES

in zato je bil izdelek označen z C6 . je bila zanj izdana uredba o skladnosti, ki je na voljo organom, ki nadzorujejo trg.

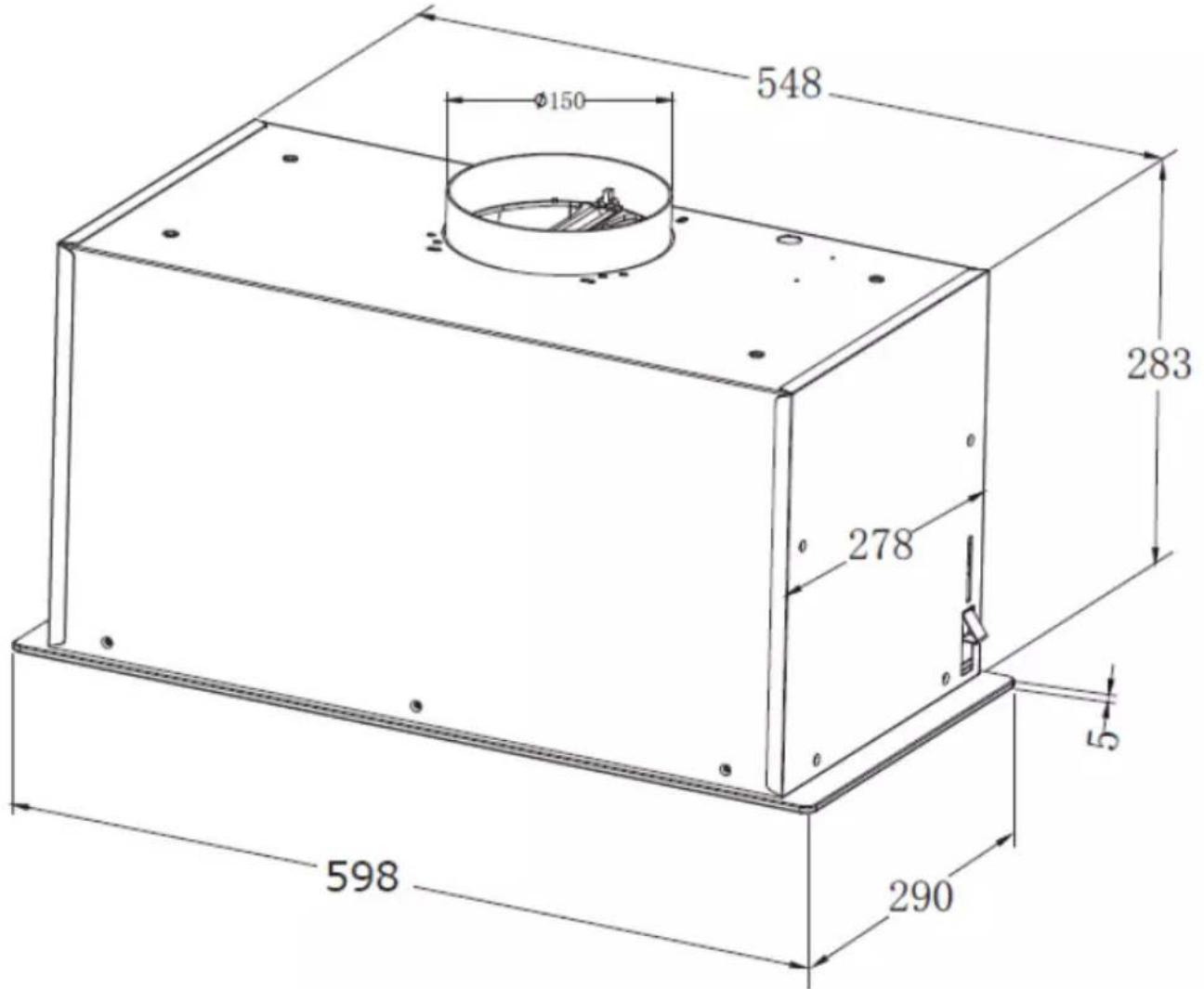

548 Ø150 283 278 5 598 290

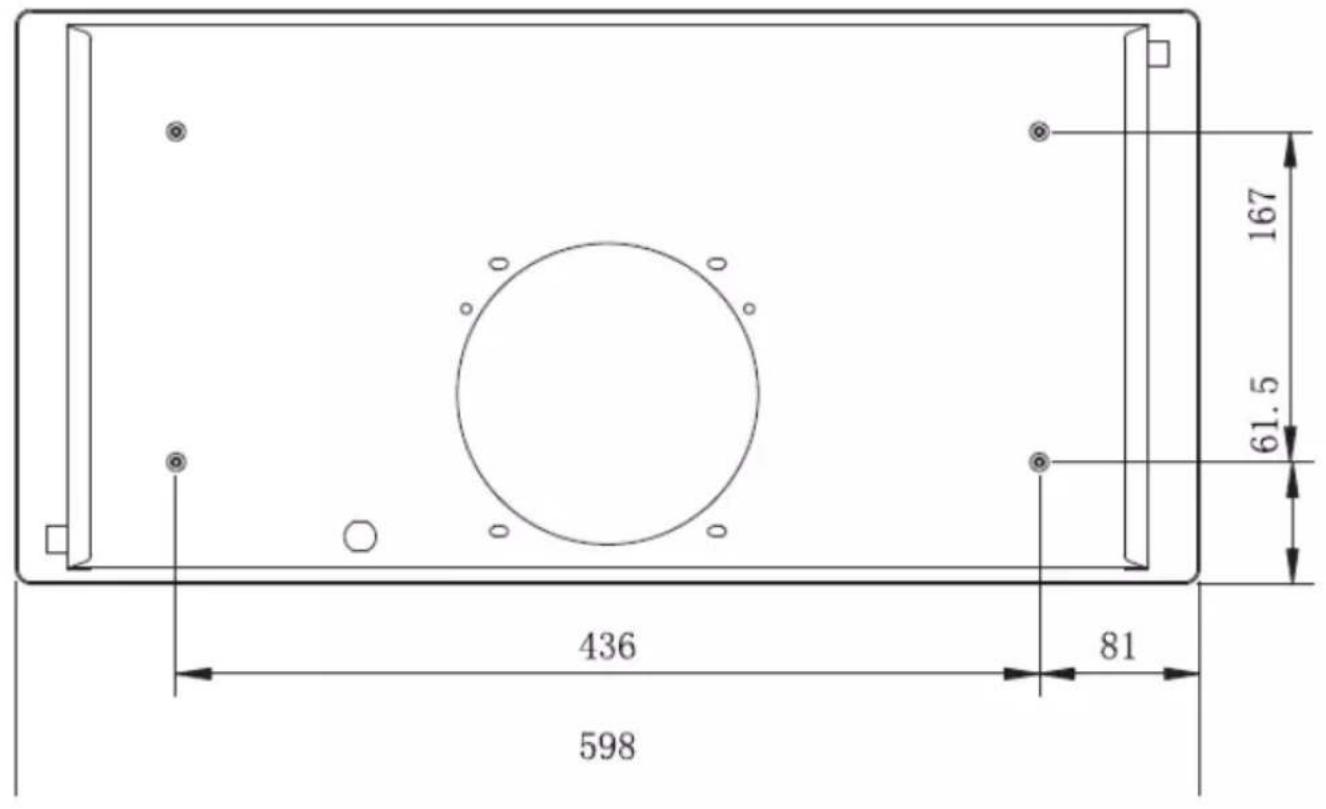

167 61.5 436 81 598
