NAVODILA ZA UPORABO HW-Q935GC SAMSUNG

• Za več informacij o električnem napajanju in porabi električne energije si oglejte oznako na izdelku. (Oznaka: Hrbtna stran glavne enote modula Soundbar)

• Za nakup dodatnih komponent ali kablov se obrnite na Samsungov servisni center ali podporo za stranke.

• Za več informacij o stenskem nosilcu ali gumijastem podstavku glejte strani 29~31.

• Oblika, specikacije in zaslon aplikacije se lahko spremeni brez predhodnega obvestila.

• Videz dodatkov se lahko nekoliko razlikuje od dodatkov, prikazanih na zgornjih slikah.

• Gumb za vklop začne delovati 4–6 sekund po priključitvi napajanega kabla.

• Ko vklopite to enoto, traja 4–5 sekund, da začne predvajati zvok.

• Če slišite zvok iz televizorja in zvočnika Soundbar, odprite meni Nastavitve za zvok televizorja in zvočnik televizorja spremenite na Zunanji zvočnik.SLV - 5 Spodnja plošča zvočnika Soundbar HDMI IN 1 HDMI IN 2 SERVICE

• Pri iztikanju napajalnega kabla iz zidne vtičnice povlecite za vtič. Ne vlecite kabla.

• To enoto ali druge komponente priključite na električno vtičnico šele, ko medsebojno povežete vse komponente.SLV - 6

• Funkcija Samodejni izklop Enota se v naslednjih situacijah samodejno izklopi:

• V načinu D.IN/HDMI/Wi-Fi/BT, če 18 minut ni zvočnega signala.

• Vklop/izklop glasovnih povratnih informacij Glasovne povratne informacije lahko vklopite ali izklopite. Ko je Soundbar izklopljen (način Standby), na daljinskem upravljalniku pritisnite gumb (Vir) in ga pridržite 5 sekund. Vsakič ko spremenite nastavitev Glasovne povratne informacije, bo na zaslonu OLED prikazano »AUI OFF« (privzeto) ali »AUI ON«.

SOUND MODE S pritiskanjem gumba lahko izberete želeni zvočni način, denimo Surround, Game Pro, Standard, Adaptive Sound.

• Standard Predvaja izvirni zvok.

• Surround Zagotavlja širše zvočno polje od standardnega.

• Game Pro Zagotavlja stereoskopski zvok za pristno doživetje dogajanja med igranjem iger.

• Adaptive Sound Sproti analizira vsebino in samodejno zagotavlja optimalno zvočno polje na podlagi značilnosti vsebine.

• Specikacije za CH LEVEL se lahko razlikujejo pri izbranem modelu.SLV - 7

• Night mode je optimiziran za nočno gledanje, saj so nastavitve tako nastavljene, da zmanjšajo glasnost in obenem ohranijo čistost dialoga.

• Za nastavitev zvoka za posamezni frekvenčni pas pritisnite gumb (Upravljanje zvoka) in ga držite približno 5 sekund. Z gumboma Levo/Desno lahko izberete 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz in 10 kHz, vsak pas pa lahko z gumboma Gor/Dol nastavite na vrednost med –6 in +6. (Poskrbite, da je način Sound nastavljen na »Standard«.)

• Če slika v televizorju in zvok iz zvočnika Soundbar nista usklajena, v nastavitvah zvoka izberite Sync in nato z gumboma Gor/ Dol nastavite zamik zvoka med 0 in 300 milisekundami.

• Možnost Sync podpirajo samo nekatere funkcije.

• Razpoložljive nastavitve za Surround speaker mode podpira le model HW-Q9**C, HW-Q9**GC.

• Funkcijo zvočnika Virtual lahko z gumboma Gor/Dol nastavite na ON ali OFF.

Predvajanje/premor S pritiskom na gumb lahko glasbo tudi predvajate ali začasno ustavite.

• Preskoči glasbo Pritisnite gumb Desno, da izberete naslednjo glasbeno datoteko. Pritisnite gumb Levo, da izberete prejšnjo glasbeno datoteko.

Informacije Pritisnite gumb za prikaz aktivnih funkcij o razpoložljivih kodekih. V načinu BT prikaže povezane naprave (ko je seznanjanje končano) ali »BT ready« (ko je seznanjanje potrebno).

WOOFER LEVEL Za prilagoditev glasnosti globokotonskega zvočnika (basov) pritisnite gumb gor ali dol.

TONE CONTROL S pritiskanjem gumba lahko nastavite glasnost visokega ali nizkega zvoka. Želeni element lahko prilagodite z gumboma Gor/Dol. Ta funkcija je omogočena v načinu Sound brez načina Standard.

• Za prilagoditev glasnosti visokih ali nizkih tonov v nastavitvah zvoka izberite TREBLE ali BASS in nato z gumboma Gor/Dol nastavite glasnost od –6 do +6.

• Ko spremenite nastavitev za Bass, se nastavitev nizkotonskega zvočnika ustrezno spremeni.SLV - 8 Aktivni ojačevalnik glasu (AVA)

• Sproti analizira zunanji hrup, ko Soundbar igra, tako da je govorjenje vedno razločno slišno.

• Pri analizi se ne shranijo nobeni podatki.

• Model HW-Q7**C, HW-Q7**GC ne podpira te funkcije. Uporaba skritih gumbov (gumbov, ki imajo več kot eno funkcijo) Skriti gumbi Referenčna stran Gumb na daljinskem upravljalniku Funkcija WOOFER (Gor) Vklop/izklop daljinskega upravljalnika televizorja (stanje pripravljenosti) stran 10 Gor ID SET stran 13 (Upravljanje zvoka) 7-pasovni izenačevalnik stran 7 (Vir) Vklop/izklop glasovnih povratnih informacij (način pripravljenosti) stran 6 Specikacije izhoda za različne načine zvočnih učinkov <HW-Q9**C, HW-Q9**GC> Učinek Vhod Izhod Z globokotonskim zvočnikom in zvočnikom za prostorski zvok Standard

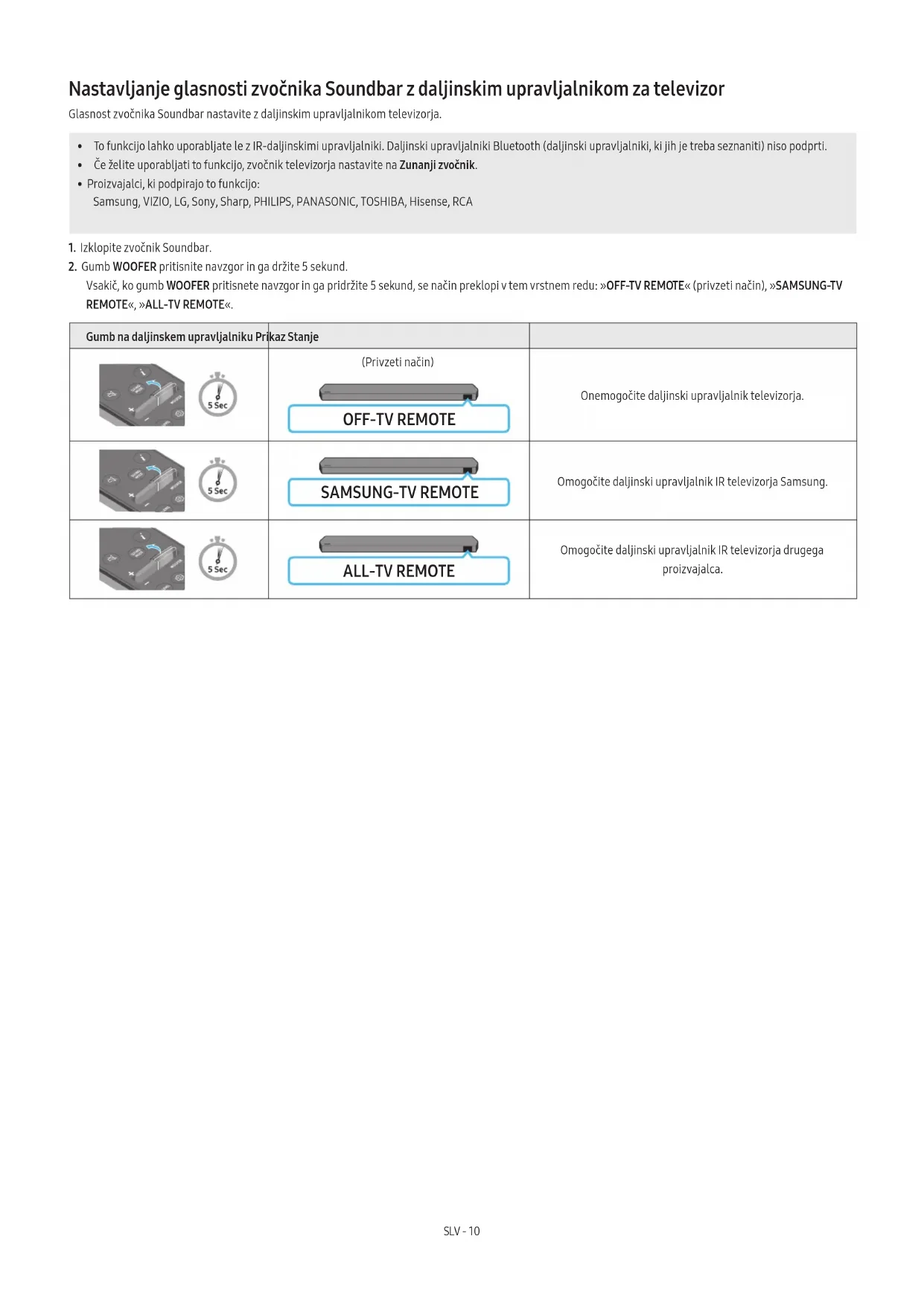

• To funkcijo lahko uporabljate le z IR-daljinskimi upravljalniki. Daljinski upravljalniki Bluetooth (daljinski upravljalniki, ki jih je treba seznaniti) niso podprti.

• Če želite uporabljati to funkcijo, zvočnik televizorja nastavite na Zunanji zvočnik.

Vsakič, ko gumb WOOFER pritisnete navzgor in ga pridržite 5 sekund, se način preklopi v tem vrstnem redu: »OFF-TV REMOTE« (privzeti način), »SAMSUNG-TV REMOTE«, »ALL-TV REMOTE«. Gumb na daljinskem upravljalniku Prikaz Stanje (Privzeti način) OFF-TV REMOTE Onemogočite daljinski upravljalnik televizorja. SAMSUNG-TV REMOTE Omogočite daljinski upravljalnik IR televizorja Samsung. ALL-TV REMOTE Omogočite daljinski upravljalnik IR televizorja drugega proizvajalca.SLV - 11

• Za več informacij o zahtevanem električnem napajanju in porabi električne energije si oglejte oznako na izdelku. (Oznaka: Hrbtna stran glavne enote modula Soundbar)

1. Napajalni kabel priključite na globokotonski zvočnik.

Zadnja stran globokotonskega zvočnika Napajalni kabel

(eARC/ARC) HDMI 1 Spodnji del glavne enote zvočnika Soundbar Napajalni kabel 4. Soundbar, globokotonski zvočnik in zvočnika za prostorski zvok priključite na napajanje. Globokotonski zvočnik in zvočnika za prostorski zvok se samodejno povežejo, ko vklopite Soundbar.

• Pred vzpostavljanjem povezave z modulom Soundbar priključite napajanje globokotonskega zvočnika in zvočnikov za prostorski zvok. Globokotonski zvočnik in zvočnika za prostorski zvok se samodejno povežejo, ko vklopite Soundbar.

• Če izklopite in ponovno vklopite napajalni kabel, ko je izdelek vklopljen, se zvočnik Soundbar samodejno vklopi.

• Sistem zvočnikov za prostorski zvok podpirajo le izbrani modeli.SLV - 12 Priporočena postavitev zvočnikov 150° 150° 135° 135°

• Antene za brezžični sprejem so vgrajene v globokotonski zvočnik in zvočnika za prostorski zvok. Poskrbite, da enote ne bodo v bližini vode in vlage.

• Za optimalno izkušnjo poslušanja poskrbite, da okoli globokotonskega zvočnika in zvočnikov za prostorski zvok ne bo nobenih ovir. Način zvočnika za prostorski zvok (le HW-Q9**C, HW-Q9**GC) Najboljši prostorski zvok lahko dobite odvisno od položaja zvočnika za prostorski zvok. Za postavitev zvočnika si oglejte spodnjo sliko. Da bi omogočili ta način, z daljinskim upravljalnikom zvočnika Soundbar izberite način Zvočnik za prostorski zvok.

(Upravljanje zvoka) → Zvočnik za prostorski zvok → (Gor) / (Dol) → Spredaj / Zadaj) Soundbar Zvočnik za prostorski zvok (L) Zvočnik za prostorski zvok (D) Soundbar Zvočnik za prostorski zvok (L) Zvočnik za prostorski zvok (D) Postavitev zadaj Postavitev spredaj OPOMBA

• Ta način je na voljo le z modeli Soundbar, ki imajo določen zvočnik za prostorski zvok.

• V načinu Sprednji zvočnik postavite sprednji zvočnik proti vam.

• Način prostorski zvočnik je privzeto omogočen.SLV - 13 Ročno povezovanje globokotonskega zvočnika ali zvočnikov za prostorski zvok Preden izvedete spodnji postopek ročnega priklopa:

• Preverite, ali so napajalni kabli modula Soundbar in globokotonskega zvočnika ali zvočnikov za prostorski zvok pravilno priključeni.

2. Na hrbtni strani globokotonskega zvočnika in zvočnikov za prostorski zvok pritisnite in za vsaj 5 sekund pridržite gumb ID SET.

• Rdeči kazalnik na zadnji strani vsakega zvočnika ugasne in zasveti modri kazalnik. 5 Sec Modra lučka hitro utripa Zadnja stran globokotonskega zvočnika Zadnja stran globokotonskega zvočnika Modra lučka hitro utripa POWER x 2 Hrbtna stran levega in desnega zvočnika za prostorski zvok (izbirno) 5 Sec

3. Gumb Gor na daljinskem upravljalniku pritisnite in ga držite 5 sekund.

• Na zaslonu zvočnika Soundbar se za kratek čas prikaže sporočilo ID SET in nato izgine.

sveti modro (izbirno) Lučka LED LINK preneha utripati in neprekinjeno sveti modro, ko je vzpostavljena povezava med modulom Soundbar ter globokotonskim zvočnikom in zvočnikoma za prostorski zvok.SLV - 14 Lučke LED na hrbtni strani globokotonskega zvočnika in zvočnikov za prostorski zvok Lučke LED Stanje Opis Rešitev Modra Globokotonski zvočnik Zvočniki za prostorski zvok (le izbrani modeli) Modra Vklopljena Povezava uspešno vzpostavljena (normalno delovanje)

Utripa Obnovitev povezave Preverite, ali je napajalni kabel, priklopljen na glavno enoto Soundbar, ustrezno povezan, ali pa počakajte približno 5 minut. Če utripanje ne preneha, poskušajte ročno vzpostaviti povezavo z globokotonskim zvočnikom in zvočnikoma za prostorski zvok. Glejte stran 13. Rdeča Globokotonski zvočnik Rdeča Zvočniki za prostorski zvok (le izbrani modeli) Vklopljena V pripravljenosti (glavna enota zvočnika Soundbar je izklopljena) Preverite, ali je napajalni kabel, priklopljen na glavno enoto Soundbar, ustrezno povezan. Povezava ni bila uspešna Povežite znova. Oglejte si navodila za ročno povezovanje na strani 13. Globokotonski zvočnik Rdeča in modra Rdeča in modra Zvočniki za prostorski zvok (le izbrani modeli) Utripa Okvara Podatke za stik s Samsungovim servisnim centrom poiščite v tem priročniku. OPOMBA

• Če je glavna enota izklopljena, bo globokotonski zvočnik preklopil v stanje pripravljenosti in lučka STANDBY na hrbtni strani globokotonskega zvočnika bo zasvetila rdeče, potem ko nekajkrat utripne modro.

• Če v bližini zvočnika Soundbar uporabljate napravo, ki uporablja enako frekvenco kot Soundbar, lahko motnje povzročijo prekinitve zvoka.

• Največja doseg brezžičnega signala glavne enote je približno 10 m, vendar se lahko razlikuje glede na okolje, v katerem jo uporabljate. Če je med glavno enoto in globokotonskim zvočnikom železobetonska ali kovinska stena, sistem morda sploh ne bo deloval, ker brezžični signal ne more skozi kovino.

• Sistem zvočnikov za prostorski zvok podpirajo le izbrani modeli. POZOR

• Antene za brezžični sprejem so vgrajene v globokotonski zvočnik in zvočnika za prostorski zvok. Poskrbite, da enota ne bo v bližini vode in vlage.

• Za optimalno izkušnjo poslušanja poskrbite, da okoli globokotonskega zvočnika in zvočnikov za prostorski zvok ne bo nobenih ovir.SLV - 15

05 POVEZOVANJE S TELEVIZORJEM

Priključitev televizorja, ki podpira HDMI ARC (Audio Return Channel) POZOR

• Ko sta priključena tako kabel HDMI kot optični kabel, najprej prejmete signal HDMI.

1. Med priklapljanjem kabla HDMI morata biti zvočnik Soundbar in televizor izklopljena, kot je prikazano na sliki.

2. Vklopite zvočnik Soundbar in televizor.

3. Na zaslonu glavne enote zvočnika Soundbar se pojavi napis »TV ARC« in predvaja se zvok televizorja.

• Ko televizor ne oddaja zvoka, na pritisnite gumb (Več funkcij) / (Vir)na zgornji strani zvočnika Soundbar ali gumb (Vir) na daljinskem upravljalniku, da izberete način »D.IN«. Na zaslonu se zaporedno pojavita napisa »D.IN« in »TV ARC« in predvajati se začne zvok televizorja.

• Pri priključitvi na televizor, ki podpira funkcijo eARC, se na zaslonu prikaže »eARC« in sliši se zvok.

• Če želite povezavo vzpostaviti s funkcijo eARC, mora biti možnost »eARC« v meniju televizorja vklopljena. Za podrobnosti o nastavitvi si oglejte uporabniški priročnik za televizor. (npr. TV Samsung: Domov ( ) → Meni → Nastavitve ( ) → Vse nastavitve ( ) → Zvok → Expert Settings → HDMI-eARC Mode (Auto))

• Če se na zaslonu glavne enote zvočnika Soundbar ne pojavi napis »TV ARC«, preverite, ali je kabel HDMI povezan z ustreznimi vrati.

• Glasnost na zvočniku Soundbar lahko spreminjate z gumbom za glasnost na daljinskem upravljalniku televizorja. OPOMBA

• Ko televizor, ki podpira HDMI ARC (povratni zvočni kanal), priključite na zvočnik Soundbar s kablom HDMI, lahko prenašate digitalne video in zvočne podatke, ne da bi pri tem morali uporabiti ločen optični kabel.

• Priporočamo, da po možnosti uporabite kabel HDMI brez jedra. Če uporabljate kabel HDMI z jedrom, uporabite kabel, katerega premer je manjši od 14 mm.

• Ta funkcija ni na voljo, če kabel HDMI ne podpira ARC.

• Ko je zvok v oddajanju kodiran v Dolby Digital in je »digitalni izhodni zvok« na vašem televizorju nastavljen na PCM, priporočamo, da spremenite nastavitev v Dolby Digital. Ko se nastavitev na televizorju spremeni, bo kakovost zvoka boljša. (V meniju televizorja so lahko uporabljeni različni izrazi za Dolby Digital in PCM, odvisno od proizvajalca televizorja.)

• Protokola ARC/eARC podpirata Dolby Atmos.

• Zagotovite, da vsebina podpira tehnologijo Dolby Atmos®.SLV - 16 Povezava z uporabo optičnega kabla Kontrolni seznam pred povezavo

• Ko sta priključena tako kabel HDMI kot optični kabel, najprej prejmete signal HDMI.

• Če so pri uporabi optičnega kabla na priključkih pokrovčki, jih ne pozabite odstraniti. OPTICAL OUT

(OPTICAL) Optični kabel (ni priložen) Spodnja stran zvočnika Soundbar D.IN Zgornja stran zvočnika Soundbar <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Zgornja stran zvočnika Soundbar D.IN <HW-Q7**C, HW-Q7**GC> 1. Ko sta televizor in zvočnik Soundbar izklopljena, z optičnim kablom (ni priložen) povežite vrata DIGITAL AUDIO IN (OPTICAL) na zvočniku Soundbar in izhodna OPTICAL vrata na televizorju, kot je prikazano na sliki.

(Več funkcij) / (Vir) na vrhu zvočnika Soundbar ali gumb (Vir) na daljinskem upravljalniku.

4. Zvok televizorja se oddaja iz zvočnika Soundbar.SLV - 17

Povezovanje prek funkcije Bluetooth Ko je televizor Samsung povezan prek funkcije Bluetooth, lahko stereo zvok poslušate brez uporabe kablov.

• Povezati je mogoče samo en televizor Samsung hkrati.

• Poveže se lahko televizor Samsung, ki podpira funkcijo Bluetooth. Preverite specikacije vašega televizorja. Začetna povezava

1. Na daljinskem upravljalniku zvočnika Soundbar pritisnite gumb PAIR, da vklopite način »BT PAIRING«.

PAIR (ALI) a. Na zgornji plošči pritisnite gumb (Več funkcij) / (Vir) in nato izberite »BT«. »BT« se v nekaj sekundah samodejno spremeni v »BT PAIRING« ali pa se spremeni v »BT READY«, če obstaja zapis o povezavi. Zgornja stran zvočnika Soundbar BT READY <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Zgornja stran zvočnika Soundbar BT READY <HW-Q7**C, HW-Q7**GC> b. Ko se pojavi sporočilo »BT READY«, na zgornji plošči zvočnika Soundbar pritisnite gumb (Vklop/izklop mikrofona) / (Vir) in ga pridržite več kot 5 sekund, da se pojavi sporočilo »BT PAIRING«. 5 Sec 5 Sec Zgornja stran zvočnika Soundbar BT PAIRING <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC> Zgornja stran zvočnika Soundbar BT PAIRING <HW-Q7**C, HW-Q7**GC>

2. Na televizorju Samsung izberite način Bluetooth.

(npr. Domov ( ) → Meni → Nastavitve ( ) → Vse nastavitve ( ) → Zvok → Zvočni izhod → Seznam zvočnikov Bluetooth → Soundbar Q***C (Bluetooth))

3. Na seznamu na zaslonu televizorja izberite »Soundbar Q***C«.

Na seznamu naprav Bluetooth na televizorju je na voljo zvočnik Soundbar, ki je označen z »Potrebno seznanjanje« ali »Seznanjeno«. Če želite televizor Samsung povezati z zvočnikom Soundbar, izberite sporočilo in vzpostavite povezavo.

• Ko je televizor Samsung povezan, se na sprednjem zaslonu zvočnika Soundbar prikaže [Ime televizorja] → »BT«.

4. Zdaj lahko zvok televizorja Samsung TV poslušate prek zvočnika Soundbar.

• Ob prvem priklopu zvočnika Soundbar na vaš televizor Samsung za ponovno povezavo uporabite način »BT READY«. Če se naprava ne uspe povezati

• Če je na seznamu zvočnikov televizorja Samsung že zvočnik Soundbar (npr. Soundbar Q***C), ga izbrišite.

• Nato ponovite korake od 1 do 3. Odklop zvočnika Soundbar iz televizorja Samsung Če želite izbrati drug način kot »BT«, pritisnite gumb (Več funkcij) / (Vir) na vrhu zvočnika Soundbar ali gumb (Vir) na daljinskem upravljalniku.

• Prekinitev povezave lahko traja, saj mora televizor Samsung prejeti odgovor iz zvočnika Soundbar. (Potreben čas se lahko razlikuje glede na model televizorja Samsung.)SLV - 18 Kakšna je razlika med BT READY in BT PAIRING?

• BT READY: V tem načinu lahko znova povežete kateri koli televizor Samsung ali mobilno napravo, ki je že bila prej povezana.

• BT PAIRING: V tem načinu lahko na zvočnik Soundbar priključite novo napravo. (Pritisnite gumb PAIR na daljinskem upravljalniku zvočnika Soundbar ali pa pritisnite in za več kot 5 sekund pridržite gumb (Vklop/izklop mikrofona) / (Vir) na zgornji strani zvočnika Soundbar, ko je v načinu »BT«.) Opombe o povezavi Bluetooth

• Zvočnik Soundbar se samodejno izklopi po 18 minutah v stanju pripravljenosti.

• Zvočnik Soundbar morda v naslednjih okoliščinah ne bo pravilno izvajal iskanja ali povezave Bluetooth: ‒ Če je v okolici zvočnika Soundbar močno električno polje. ‒ Če z zvočnikom Soundbar istočasno seznanjate več naprav Bluetooth. ‒ Če je naprava Bluetooth izklopljena, ni nameščena ali pa ne deluje pravilno.

• Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljajte v bližino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brezžično omrežje LAN itd.).SLV - 19 Vzpostavitev povezave prek omrežja Wi-Fi Kontrolni seznam pred povezavo

• Povezava Wi-Fi je na voljo samo v TV-jih Samsung.

• Preverite, ali je brezžični usmerjevalnik (Wi-Fi) vklopljen in ima TV vzpostavljeno povezavo z njim.

• TV in Soundbar morata biti povezana z istim brezžičnim omrežjem (Wi-Fi).

• Če vaš brezžični usmerjevalnik (Wi-Fi) uporablja kanal DFS, ne boste mogli vzpostaviti povezave Wi-Fi med TV-jem in zvočnikom Soundbar. Za podrobnosti se obrnite na ponudnika internetnih storitev.

• Ker se lahko meniji razlikujejo glede na leto proizvodnje, glejte priročnik TV-ja.

• Če želite TV povezati z zvočnikom Soundbar prek omrežja Wi-Fi, Soundbar najprej povežite z brezžičnim usmerjevalnikom. Podrobnosti o tem, kako vzpostaviti povezavo z omrežjem Wi-Fi, so na strani 26. 1. Več informacij o povezovanju zvočnika Soundbar prek omrežja Wi-Fi je na strani 26, »Metoda 2. Povezava prek Wi-Fi (brezžično omrežje)«.

2. V meniju za zvok TV-ja spremenite vhodni vir na Soundbar.

• TV-ji Samsung, ki so prišli na trg leta 2017 ali pozneje Domov ( ) → Meni → Nastavitve ( ) → Vse nastavitve ( ) → Zvok → Zvočni izhod → Soundbar Q***C (Wi-Fi) OPOMBA Povezava Wi-Fi Dolby Atmos je na voljo v nekaterih Samsung TV-jih in modelih zvočnika Soundbar. Varnostni ukrep: Zvočnik Soundbar se bo samodejno znova zagnal, če vklopite/izklopite Wi-Fi. Wi-Fi Način izklopa vrat Če želite vklopiti/izklopiti Wi-Fi, na daljinskem upravljalniku modula Soundbar za 30 sekund pritisnite gumb CH LEVEL. Bluetooth Način izklopa vrat Če želite vklopiti/izklopiti Bluetooth, na daljinskem upravljalniku modula Soundbar za 30 sekund pritisnite gumb TONE CONTROL.SLV - 20 Uporaba funkcije Q-Symphony

• Ko se modul Soundbar poveže Samsung TV, ki podpira funkcijo Q-Symphony, lahko istočasno predvajate zvok skozi modul Soundbar in TV. Če uporabite funkcijo Q-Symphony, predvajani prostorski zvok na TV vam omogoča uživanje v bolj bogatem, bolj tri-dimenzionalnem prostorskem zvočnem učinku.

• Ko je modul Soundbar povezan, se na TV pojavi meni »TV+Soundbar«. Nastavitve ( ) → Vse nastavitve ( ) → Zvok → Zvočni izhod Meni televizorja Kabel HDMI ALI Optični kabel (ni priložen) D.IN

• Deluje lahko v skladu s kodekom, ki ga podpira televizor.

• Ta funkcija je podprta le, če je priključen kabel HDMI, optični kabel (ni priložen) ali je povezan z Wi-Fi.

• Prikazano sporočilo se lahko razlikuje, odvisno od modela TV.

Na zaslonu se pojavi »SPACEFIT SOUND OFF«.

2. Pritisnite gumb Gor na daljinskem upravljalniku, da bi vklopili SpaceFit Sound.

Na zaslonu se pojavi »ON«. SOUND MODE PAIR

• Ta funkcija je na voljo v vseh načinih zvoka. Metoda 2. Povezovanje prek televizorja Če želite omogočiti to funkcijo, v meniju televizorja Samsung vklopite način Adaptive Sound+. (Domov ( ) → Meni → Nastavitve ( ) → Vse nastavitve ( ) → General → Nastavitve pametnega načina → Adaptive Sound+)

• Če v televizorju vklopite način Adaptive Sound+, bo zvočni način zvočnika Soundbar samodejno preklopil na Adaptive Sound+. OPOMBA

• Ta funkcija deluje, ko je Soundbar povezan z nekaterimi televizorji Samsung.

Metoda 1. Povezovanje s kablom HDMI (možnost dekodiranja in predvajanja tehnologije Dolby Atmos / DTS:X) Kontrolni seznam pred povezavo

• Če možnosti za zvočni izhod vključujejo sekundarni zvok, se prepričajte, da je ta izklopljen.

4. Pritisnite gumb (Več funkcij) / (Vir) na vrhu zvočnika Soundbar ali gumb (Vir) na daljinskem upravljalniku, da izberete način »HDMI«.

5. Prikazovalnik modula Soundbar prikaže, da je trenutno izbran način »HDMI«, in Soundbar bo začel predvajati zvok.

• Če uporabljate Dolby Atmos® / DTS:X: Če je vhodni vir Dolby Atmos® / DTS:X, glejte »Specikacije izhoda za različne načine zvočnih učinkov« na strani 8.

• Ko je vklopljen Dolby Atmos®, je na sprednjem zaslonu prikazano »DOLBY ATMOS«.

• Ko je vklopljen DTS:X, se na sprednjem zaslonu prikaže »DTS:X«.

• Konguriranje tehnologije Dolby Atmos® / DTS:X v predvajalniku BD ali drugi napravi V meniju z nastavitvami v predvajalniku BD ali drugi napravi odprite možnosti za zvočni izhod in preverite, ali je za bitni tok izbrana možnost »Brez kodiranja«. V predvajalniku Samsung BD izberite na primer »Začetni meni → Zvok → Digitalni izhod« in izberite »Bitstream (neobdelan). Podprta specikacija za signale UHD (3840 x 2160p) Hitrost sličic (sličic na sekundo) Barvna globina RGB 4 : 4 : 4 YCbCr 4 : 4 : 4 YCbCr 4 : 2 : 2 YCbCr 4 : 2 : 0 <60 8 bitov O O O O 10 bitov – – O O 12 bitov – – O O

• Podprt specikacija se lahko razlikuje glede na povezano zunanjo napravo ali pogoje uporabe.SLV - 23 Metoda 2. Povezava z uporabo optičnega kabla

(Več funkcij) / (Vir) na vrhu zvočnika Soundbar ali gumb (Vir) na daljinskem upravljalniku.

4. Zvočnik Soundbar bo predvajal zvok iz zunanje naprave.SLV - 24

07 POVEZOVANJE MOBILNE NAPRAVE

Metoda 1. Povezovanje prek funkcije Bluetooth Ko je mobilna naprava povezana prek funkcije Bluetooth, lahko stereo zvok poslušate brez uporabe kablov.

• Ko seznanjeno napravo Bluetooth povežete z izklopljenim zvočnikom Soundbar, se le-ta samodejno vklopi. Začetna povezava

• Ko se povezujete z novo napravo Bluetooth, se prepričajte, da je naprava znotraj razdalje 1 metra.

1. Na daljinskem upravljalniku zvočnika Soundbar pritisnite gumb PAIR, da vklopite način »BT PAIRING«.

PAIR Mobilna naprava(ALI)a. Na zgornji plošči pritisnite gumb (Več funkcij) / (Vir) in nato izberite »BT«. »BT« se v nekaj sekundah samodejno spremeni v »BT PAIRING« ali pa se spremeni v »BT READY«, če obstaja zapis o povezavi. Zgornja stran zvočnika Soundbar BT READY <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC>Zgornja stran zvočnika Soundbar BT READY <HW-Q7**C, HW-Q7**GC> b. Ko se pojavi sporočilo »BT READY«, na zgornji plošči zvočnika Soundbar pritisnite gumb (Vklop/izklop mikrofona) / (Vir) in ga pridržite več kot 5 sekund, da se pojavi sporočilo »BT PAIRING«.5 Sec5 SecZgornja stran zvočnika Soundbar BT PAIRING <HW-Q9**C, HW-Q9**GC / HW-Q8**C, HW-Q8**GC>Zgornja stran zvočnika Soundbar BT PAIRING <HW-Q7**C, HW-Q7**GC>

2. Na prikazanem seznamu v napravi izberite »Soundbar Q***C«.

• Ob prvem priklopu zvočnika Soundbar na vašo mobilno napravo za ponovno povezavo uporabite način »BT READY«. Če se naprava ne uspe povezati
• Če je na seznamu zvočnikov v mobilni napravi že zvočnik Soundbar (npr. »Soundbar Q***C«), ga izbrišite.
• Ponovite 1. in 2. korak. Kakšna je razlika med BT READY in BT PAIRING?

• BT READY: V tem načinu lahko znova povežete kateri koli televizor Samsung ali mobilno napravo, ki je že bila prej povezana.

• BT PAIRING: V tem načinu lahko na zvočnik Soundbar priključite novo napravo. (Pritisnite gumb PAIR na daljinskem upravljalniku zvočnika Soundbar ali pa pritisnite in za več kot 5 sekund pridržite gumb (Vklop/izklop mikrofona) / (Vir) na zgornji strani zvočnika Soundbar, ko je v načinu »BT«.)SLV - 25 Opombe o povezavi Bluetooth

• Zvočnik Soundbar se samodejno izklopi po 18 minutah v stanju pripravljenosti.

• Zvočnik Soundbar morda v naslednjih okoliščinah ne bo pravilno izvajal iskanja ali povezave Bluetooth: ‒ Če je v okolici zvočnika Soundbar močno električno polje. ‒ Če z zvočnikom Soundbar istočasno seznanjate več naprav Bluetooth. ‒ Če je naprava Bluetooth izklopljena, ni nameščena ali pa ne deluje pravilno.

• Elektronske naprave lahko povzročijo radijske motnje. Naprav, ki proizvajajo elektromagnetne valove, ne postavljajte v bližino glavne enote zvočnika Soundbar (denimo mikrovalovnih pečic, naprav za brezžično omrežje LAN itd.).

• Soundbar podpira podatke SBC (44,1 kHz, 48 kHz).

• Povežite le z napravo Bluetooth, ki podpira funkcijo A2DP (AV).

• S povečevanjem medsebojne oddaljenosti med zvočnikom Soundbar in napravo Bluetooth se slabša kakovost zvoka. Če sta napravi zunaj območja dosega, bo povezava Bluetooth morda prekinjena.

• Povezava Bluetooth na območjih s slabim sprejemom morda ne bo delovala, kot je predvideno.

• V spodaj navedenih pogojih lahko v napravi Bluetooth pride do šumov ali nepravilnega delovanja: ‒ ko se telo dotika sprejemnika/oddajnika signala na napravi Bluetooth ali zvočniku Soundbar; ‒ v vogalih ali v bližini ovire, kot je stena ali predelna stena, kjer lahko pride do sprememb električne energije; ‒ ob izpostavljenosti radijskim motnjam, ki jih povzročajo drugi izdelki, ki delujejo v istem frekvenčnem razponu, kot so medicinski pripomočki, mikrovalovne pečice in brezžične omrežne naprave; ‒ ovire, kot so vrata in stene, lahko vplivajo na kakovost zvoka, čeprav so naprave znotraj dosega delovanja.

• Upoštevajte, da zvočnika Soundbar ni mogoče seznaniti z drugimi napravami Bluetooth, ko že uporabljate možnost povezave prek Bluetootha.

• Ta brezžična naprava lahko med delovanjem povzroči električne motnje. Prekinjanje povezave med napravo Bluetooth in zvočnikom Soundbar Povezavo naprave Bluetooth z zvočnikom Soundbar lahko prekinete. Navodila poiščite v uporabniškem priročniku naprave Bluetooth.

• Prekinjanje povezave lahko traja nekaj časa, saj mora naprava Bluetooth prejeti odgovor iz zvočnika Soundbar. (Čas, potreben za prekinitev, se lahko razlikuje glede na napravo Bluetooth.)

• Ko je povezava zvočnika Soundbar z napravo Bluetooth prekinjena, se na njegovem sprednjem zaslonu prikaže »BT DISCONNECTED«.SLV - 26 Metoda 2. Povezava prek Wi-Fi (brezžično omrežje) Če želite zvočnik Soundbar povezati z mobilno napravo prek brezžičnega omrežja (Wi-Fi), potrebujete aplikacijo SmartThings. Začetna povezava

1. V mobilno napravo (pametni telefon ali tablični računalnik) namestite aplikacijo SmartThings in jo zaženite.

2. V aplikaciji upoštevajte navodila na zaslonu, da dodate zvočnik Soundbar.

• Samodejno pojavno okno (drugi posnetek zaslona spodaj) se v nekaterih napravah morda ne prikaže. Če se pojavno okno ne prikaže, pritisnite » « na zaslonu Home. Zvočnik Soundbar je dodan v aplikacijo.

• Spodnja ilustracija se lahko razlikuje, odvisno od različice aplikacije. Zagon aplikacije Samodejno pojavno okno Dodajanje naprave Aplikacija SmartThingsSLV - 27 Uporaba funkcije Tap Sound S svojo mobilno napravo se dotaknite zvočnika Soundbar, da začnete predvajati zvok vsebine na mobilni napravi prek zvočnika Soundbar.

• Ta funkcija morda ne bo podprta, kar je odvisno od vaše mobilne naprave.

• Ta funkcija je združljiva le z mobilnimi napravami Samsung, ki imajo operacijski sistem Android 8.1 ali novejši. Zgornja stran zvočnika Soundbar Mobilna naprava Aplikacija SmartThings

1. Na svoji mobilni napravi vklopite funkcijo Tap Sound.

• Podrobnosti o tem, kako vklopiti funkcijo, so v razdelku »Nastavitev funkcije Tap Sound« spodaj.

2. Z mobilno napravo se dotaknite zvočnika Soundbar. Na prikazanem sporočilnem oknu izberite »Start now«.

Med mobilno napravo in zvočnikom Soundbar se vzpostavi povezava Bluetooth.

3. Predvajajte zvok vsebine na mobilni napravi prek zvočnika Soundbar.

• Ta funkcija mobilno napravo poveže z zvočnikom Soundbar prek tehnologije Bluetooth, ko zazna vibracije, ki nastanejo ob dotiku naprave z zvočnikom Soundbar.

• Pazite, da se z mobilno napravo ne dotaknete ostrih robov zvočnika Soundbar. Zvočnik Soundbar ali mobilna naprava se lahko opraska ali poškoduje.

• Priporočamo, da je mobilna naprava zaščitena z ovitkom. Rahlo se dotaknite širokega območja v zgornjem delu zvočnika Soundbar in pri tem ne uporabite prevelike sile.

• Za uporabo te funkcije morate aplikacijo SmartThings posodobiti na najnovejšo različico. Funkcija morda ne bo podprta, kar je odvisno od različice aplikacije. Nastavitev funkcije Tap Sound Z aplikacijo SmartThings vklopite funkcijo Tap View, Tap Sound.

3. »Tap View, Tap Sound« nastavite na vklopljeno, da bo funkcija lahko delovala, ko se bo mobilna naprava približala zvočniku Soundbar. Funkcija je vklopljena. OPOMBA

• Ko je mobilna naprava v načinu varčevanja z energijo, funkcija Tap Sound ne deluje.

• Funkcija Tap Sound morda ne bo delovala, če bodo v bližini zvočnika Soundbar naprave, ki povzročajo radijske motnje, kot so na primer električne naprave. Zagotovite, da bodo vse naprave, ki lahko povzročajo radijske motnje, postavljene dovolj daleč stran od zvočnika Soundbar.SLV - 28

08 VZPOSTAVLJANJE POVEZAVE PREK FUNKCIJE APPLE AIRPLAY 2

• Ta funkcija morda ne bo na voljo v vseh državah.

• Ta Samsung Soundbar podpira AirPlay 2 in zahteva iOS 13.4 ali novejši. Z Airplay 2 lahko predvajate glasbo, podcaste in druge zvočne formate z vaše naprave Apple v zvočnik Samsung Soundbar.

• S seznama razpoložljivih naprav izberite zvočnik Soundbar, da bi predvajali trenutni zvok.SLV - 29 09 NAMESTITEV STENSKEGA NOSILCA Varnostni ukrepi pri nameščanju

• Nameščajte samo na navpične stene.

• Ne nameščajte v prostorih z visoko temperaturo ali vlažnostjo.

• Preverite, ali je stena dovolj močna, da podpira težo izdelka. Če ni, steno ojačajte ali izberite drugo mesto namestitve.

• Kupite in uporabite pritrdilne vijake ali sidra, ki so primerna za vašo steno (mavčna plošča, železna plošča, les itd.). Če je mogoče, podporne vijake pričvrstite v stebre.

• Stenske vijake kupite glede na vrsto in debelino stene, na katero želite namestiti Soundbar. ‒ Premer: M5 ‒ Dolžina: Priporočljivo 35 mm ali več.

• Pred namestitvijo zvočnika Soundbar na steno priključite kable iz enote na zunanje naprave.

• Preden jo namestite, se prepričajte, da je enota izklopljena in brez električnega napajanja. V nasprotnem primeru lahko pride do električnega udara. Komponente stenskega nosilca Držalo za stenski nosilec x 2 x 2 (M4 x L10) Vijak nosilca Vijak x 2 Stenski nosilec

• Če je televizor nameščen na steni, zvočnik Soundbar namestite vsaj 5 cm pod njim. 5 cm ali več

2. Sredinsko črto vodila za stensko namestitev poravnajte s sredino televizorja

(če zvočnik Soundbar nameščate pod televizor) in držalo za stenski nosilec s trakom prilepite na steno.

• Če zvočnika ne nameščate pod televizor, sredinsko črto postavite na sredino območja namestitve. Sredinska črta

4. S svedrom ustrezne velikosti izvrtajte luknjo v steno pri vsaki oznaki.

• Vijake nosilca vstavite v široki (spodnji) del stenskih nosilcev in nato potisnite stenska nosilca navzdol, da ju varno namestite na vijake nosilca. Namestitev zvočnikov za prostorski zvok na steno (le izbrani modeli) Če želite zvočnika za prostorski zvok namestiti na zid, lahko dokupite ustrezne zidne nosilce. Zidnih nosilcev ne prodaja Samsung Electronics. Opombe za zidno montažo zvočnikov za prostorski zvok

• Družba Samsung ni odgovorna za morebitne poškodbe izdelka zaradi neprimerne namestitve izdelka.

• Pazite, da zvočnikov ne namestite bočno ali navzdol.

Komponenta x 4 Gumijasti podstavek Pri namestitvi na spodnji del zvočnika Soundbar pritrdite gumijaste podstavke, preden ga postavite v položaj nad stojalo za televizor. Poskrbite, da boste gumijaste podstavke pritrdili tako, da ne bodo segli zunaj robov stojala za TV. Oglejte si spodnjo sliko. Gumijasti podstavek Zvočnik Soundbar postavite na stojalo za televizor. Mikrofoni (le izbrani modeli)SLV - 31 Središče zvočnika Soundbar poravnajte s središčem televizorja, kot prikazuje slika, nato pa zvočnik Soundbar previdno namestite na stojalo za televizor. Zdaj mikrofone (le izbrani modeli) postavite na sprednjo stran stojala, da ne bo motenj pri prepoznavanju glasu. Desni zadnji del zvočnika Soundbar

• Nezadosten odmik od televizorja lahko povzroči težave s prepoznavanjem glasu in zvokom.

• Zgornja slika se razlikuje pri izbranem modelu.

• Model HW-Q7**C, HW-Q7**GC ne podpira te funkcije.

• Za najboljšo zmogljivost mikrofonov naj bo zvočnik Soundbar najmanj 2 cm stran on televizije. 11 POSODOBITEV PROGRAMSKE OPREME Samodejna posodobitev Ko je zvočnik Soundbar povezan z internetom, se posodobitve programske opreme prikažejo samodejno, tudi ko je zvočnik Soundbar izklopljen.

• Za uporabo funkcije samodejne posodobitve mora biti zvočnik Soundbar povezan z internetom. Povezava Wi-Fi z zvočnikom Soundbar se prekine, če izklopite napajalni kabel Soundbar ali če prekinete električno napajanje. Če je napajanje izklopljeno, se ob vrnitvi napajanja ali ponovnemu priklopu napajalnega kabla zvočnik Soundbar vklopi in nato znova poveže z internetom. Posodobitev prek USB Spodnja stran zvočnika Soundbar HDMI IN 1HDMI IN 2ID SET(WOOFER, REAR) POWER NETWORK SERVICE

(eARC/ARC) HDMI 1HDMI 2ID SETHDMI IN 1HDMI IN 2SERVICE SERVICE Samsung lahko v prihodnosti ponudi posodobitve za sistemsko programsko opremo zvočnika Soundbar. Ko je posodobitev na voljo, lahko zvočnik Soundbar posodobite tako, da pogon USB, ki vsebuje vdelano programsko opremo za posodobitev, vstavite v vrata SERVICE zvočnika Soundbar.

1. Obiščite Samsungovo spletno mesto (www.samsung.com) → v meniju za

podporo strankam poiščite ime modela.

• Več informacij o posodobitvi je v vodniku za nadgradnjo.

• Izdelka med posodabljanjem ne izklopite in ne odstranite nosilca podatkov USB.

• Če se sporočilo »UPDATE« v prikazanem oknu ne prikaže, izključite napajalni kabel iz zvočnika Soundbar in ga znova priključite.

• Če je nameščena najnovejša različica, se posodobitev ne izvede.

• Preverite, ali je napajalni kabel zvočnika Soundbar pravilno vstavljen v vtičnico. Soundbar deluje nezanesljivo.

• Če ni signala, se Soundbar samodejno izklopi po določenem času. Vklopite napajanje. (Glejte stran 6.) Daljinski upravljalnik ne deluje

• Za zvočni izhod televizorja izberite zvočnik Soundbar. (Televizor Samsung: Domov ( ) → Meni → Nastavitve ( ) → Vse nastavitve ( ) → Zvok → Zvočni izhod → Select Soundbar)

• Inicializirajte izdelek in poskusite znova. (Glejte stran 32.) Iz globokotonskega zvočnika ali zadnjih zvočnikov ni slišati zvoka.

• Preverite, ali lučke LED na hrbtni strani globokotonskega zvočnika in zvočnikov za prostorski zvok svetijo modro. Če lučka utripa modro ali sveti rdeče, znova povežite Soundbar ter globokotonski zvočnik in zvočnika za prostorski zvok. (Glejte stran 13.)

• Če je med zvočnikom Soundbar in globokotonskim zvočnikom ovira, lahko pride do težav. Naprave prestavite na območje, kjer ni ovir.

• Če so v bližini druge naprave, ki oddajajo radiofrekvenčne signale, lahko prekinejo povezavo. Zvočnika ne približujte tem napravam.

• Odstranite in znova priključite električni vtič.SLV - 33 Če pri globokotonskem zvočniku in zvočniku za prostorski zvok pride do trepetanja zvoka (t. i. jitter), zakasnitve ali šuma

• Če so med modulom Soundbar in globokotonskim zvočnikom kakršni koli predmeti, lahko to povzroči težave. Modul in zvočnik premestite na mesto, kjer ni takšnih predmetov.

• Kadar sta globokotonski zvočnik in zvočnik za prostorski zvok daleč od modula Soundbar, se lahko pojavijo trepetanje zvoka (t. i. jitter) ali zakasnitve. Namestite ju v bližino modula Soundbar.

• Kadar je Soundbar v bližini naprav, ki lahko povzročajo radiofrekvenčne motnje, lahko pride do trepetanja zvoka (t. i. jitter) ali zakasnitev. Soundbar namestite daleč stran od takšnih naprav, ki lahko povzročajo radijske motnje. (Primer tega je brezžični usmerjevalnik.)

• Spremenite stanje povezave TV-omrežja z brezžičnega na ožičeno. Glasnost globokotonskega zvočnika je prenizka.

• Izvirna glasnost vsebine, ki jo predvajate, je morda nizka. Poskusite nastaviti glasnost globokotonskega zvočnika. (Glejte stran 7.)

• Globokotonski zvočnik premaknite bližje k sebi. Če televizor ni povezan prek možnosti HDMI TO TV (eARC/ARC)

• Če želite povezavo vzpostaviti s funkcijo eARC, mora biti možnost »eARC« v meniju televizorja vklopljena. (Televizor Samsung: Domov ( ) → Meni

• Nastavitve ( ) → Vse nastavitve ( ) → Zvok → Expert Settings → HDMI-eARC Mode (Auto)) Ob priključitvi na televizor v načinu HDMI TO TV (eARC/ARC) ni zvočnega vhoda.

• Vaša naprava ne more predvajati vhodnega signala. Zvočni izhod televizorja spremenite na PCM ali Dolby Digital. (Za televizor Samsung: Domov ( ) → Meni → Nastavitve ( ) → Vse nastavitve ( ) → Zvok → Expert Settings → Digital Output Audio Format) Soundbar ne vzpostavi povezave prek Bluetootha.

• Ko priključite novo napravo, za vzpostavitev povezave preklopite na »BT PAIRING«. (Na daljinskem upravljalniku pritisnite gumb PAIR ali pritisnite gumb (Vklop/izklop mikrofona) / (Vir) na ohišju in ga držite vsaj 5 sekund.)

• če je zvočnik Soundbar povezan z drugo napravo, za zamenjavo naprave najprej prekinite povezavo z obstoječo napravo.

• Ponovno ga povežite po tem, ko ste odstranili seznam zvočnikov Bluetooth iz naprave, ki jo želite povezati. (Televizor Samsung: Domov ( ) → Meni → Nastavitve ( ) → Vse nastavitve ( ) → Zvok → Zvočni izhod → Seznam zvočnikov Bluetooth)

• Nekatere naprave, na primer mikrovalovna pečica, brezžični usmerjevalniki ipd., lahko povzročijo radijske motnje, če so preblizu zvočnika Soundbar.

• Če napravo, povezano prek Bluetootha premaknete predaleč od zvočnika Soundbar, lahko pride do prekinitve zvoka. Napravo premaknite bližje zvočniku Soundbar.

• Če je del vašega telesa v stiku s sprejemno/oddajno enoto Bluetooth ali je izdelek nameščen na kovinskem pohištvu, lahko pride do prekinitve zvoka. Preverite okolje in pogoje namestitve. Soundbar ne vzpostavi povezave z omrežjem Wi-Fi.

• Preverite, ali je vaš brezžični usmerjevalnik vklopljen.

• Izklopite in znova vklopite usmerjevalnik ter poskusite znova.

• Soundbar ne vzpostavi povezave, če je brezžični signal prešibek. Poskušajte usmerjevalnik premakniti bližje zvočniku Soundbar ali po možnosti odstraniti morebitne ovire med njim in zvočnikom Soundbar.

• Če imate nov brezžični usmerjevalnik, morate znova kongurirati nastavitve omrežja v zvočniku. Soundbar se ne izklopi samodejno s televizorjem.

• Ko med gledanjem televizije izključite Soundbar, onemogočite sinhronizacijo napajanja s televizorjem. Najprej izklopite televizor. Funkcija AVA (le izbrani modeli) ni na voljo v naslednjih primerih.

• Funkcija AVA (le izbrani modeli) ne bo na voljo, ko je mikrofon izklopljen. Po priklopu televizorja na zvočnik Soundbar sem vklopil način Soundbar. Zvok se ne predvaja iz televizorja.

• Če povežete zvočnik Soundbar z mobilno napravo med tem, ko je zvočnik Soundbar povezan s televizorjem, bo zvočnik Soundbar predvajal zvok iz mobilne naprave in obenem ohranil povezavo s televizorjem. Zvok iz televizorja ne bo več predvajan.

• AirPlay2 ne deluje, če izbrišete zvočnik Soundbar iz aplikacije Samsung Smart Things.
