NAVODILA ZA UPORABO DS10DAL HiKOKI

4) Uporaba in vzdrževanje električnega orodja

a) Električnega orodja ne preobremenjujte. Za izbrano delo uporabite ustrezno električno orodje. Z ustreznim električnim orodjem boste delo opravili bolje in varneje. b) Električnega orodja ne uporabljate, če stikalo za vklop/izklop orodja ne deluje. Električno orodje, ki ga ni več možno vklopiti ali izklopiti, je nevarno in ga je potrebno popraviti. c) Pred nastavljanjem orodja, zamenjavo priključkov ali shranjevanjem orodja izvlecite vtikač električnega orodja iz vira napajanja in/ali odstranite akumulator. S takšnimi preventivnimi varnostnimi ukrepi preprečujete nenameren zagon orodja. d) Električno orodje shranite izven dosega otrok in ne dovolite upravljati orodja osebam, ki orodja ne poznajo in niso prebrale teh navodil. Električno orodje je nevarno v rokah neizkušenih uporabnikov. e) Vzdržujte električno orodje in priključke. Preverite pravilno delovanje premičnih delov orodja, poškodbe delov in druga stanja, ki bi lahko vplivala na delovanje električnega orodja. V primeru poškodbe je potrebno električno orodje pred uporabo popraviti. Slabo vzdrževano električno orodje je vzrok mnogih nesreč. f) Rezalno orodje naj bo ostro in čisto. Pravilno vzdrževano rezalno orodje z ostrimi robovi se manj pogosto zatika in je lažje vodljivo.

OPOZORILO Preberite vsa varnostna opozorila, navodila, slikovne prikaze in specifi kacije, ki so priložena orodju. Neupoštevanje vseh spodaj navedenih navodil lahko povzroči električni udar, požar in/ali resne telesne poškodbe. Vsa opozorila in navodila shranite, ker jih boste v prihodnje še potrebovali. Izraz »električno orodje« v opozorilih se nanaša na električno orodje, ki se napaja z električnim pogonom (z električnim kablom) in na akumulatorsko električno orodje (brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno mesto mora biti čisto in dobro osvetljeno. Nered in neosvetljena področja lahko povzročijo nezgodo. b) Električnega orodja ne uporabljajte v eksplozivnih okoljih, na primer v bližini vnetljivih tekočin, plinov ali prahu. Električno orodje pri delu proizvaja iskre, ki lahko vnamejo prah ali hlape. c) Med delom z električnim orodjem ne dovolite, da bi se vam otroci ali druge osebe približale. Z motenjem vaše pozornosti lahko izgubite nadzor nad orodjem.

2) Električna varnost

a) Priključni vtikač električnega orodja mora ustrezati vtičnici. Vtikača ni dovoljeno kakor koli spreminjati. Pri ozemljenih električnih orodjih ne uporabljajte vtikačev z adapterji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara. b) Preprečite stik z ozemljenimi površinami, kot so cevi, grelci, štedilniki in hladilniki. Ko je vaše telo ozemljeno, je nevarnost električnega udara večja. c) Električnega orodja ne izpostavljajte dežju ali vlagi. Vdor vode v električno orodje poveč uje tveganje električnega udara. d) Ne zlorabljajte kabla. Kabla ne uporabljajte za prenašanje električnega orodja in ne vlecite za kabel, če želite vtikač izvleči iz vtičnice. Kabla ne izpostavljajte vročini, olju, ostrim robovom in premikajočim se delom. Poškodovani in zapleteni kabli povečujejo tveganje električnega udara. e) Kadar uporabljate električno orodje zunaj, uporabljajte kabelski podaljšek, ki je primeren za delo na prostem. Z uporabo kabelskega podaljška, ki je izdelan za delo na prostem, je tveganje električnega udara manjše. f) Če je delo z električnim orodjem v vlažnem okolju neizogibno, uporabite stikalo za zaščito pred diferenčnim tokom. Zaščitno stikalo zmanjšuje tveganje električnega udara.

a) Bodite pozorni, pazite kaj delate ter se dela z električnim orodjem lotite z razumom. Električnega orodja ne uporabljajte, če ste utrujeni ali pod vplivom mamil, alkohola ali zdravil. Trenutek nepozornosti med delom z električnim orodjem je lahko vzrok za resne telesne poškodbe. (Prevod izvirnih navodil) 0000BookDS10DAL.indb1130000BookDS10DAL.indb113 2021/02/1716:48:362021/02/1716:48:36114 Slovenščina g) Električno orodje, pribor, vsadna orodja in podobno uporabljajte v skladu s temi navodili, pri čemer upoštevajte delovne pogoje in dejavnost, ki jo boste opravljali. Uporabo električnega orodja v druge namene lahko privede do nevarne situacije. h) Ročaji in prijemalne površine naj bodo suhe, čiste in brez olja in masti. Spolzki ročaji in prijemalne površine ne omogočajo varnega ravnanja in nadzora orodja v nepričakovanih situacijah.

5) Uporaba in vzdrževanje akumulatorja

a) Polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za en tip akumulatorja lahko povzroči nevarnost požara, če ga uporabite z drugim akumulatorjem. b) Električna orodja uporabljajte samo s posebej izdelanimi akumulatorji. Uporaba drugih akumulatorjev lahko povzroči tveganje poškodb in požara. c) Ko akumulatorja ne uporabljate ga shranite vstran od kovinskih predmetov kot so sponke, kovanci, ključi, žeblji, vijaki ter drugih manjših kovinskih predmetov, ki lahko povežejo en priključek z drugim. Kratek stik med priključki na akumulatorju lahko povzroči opekline ali požar. d) Med nepravilno rabo lahko iz akumulatorja priteče tekočina; izogibajte se stiku z njo. V primeru, da pride do stika, takoj operite z vodo. V primeru, da pride tekočina v stik z očmi, poiščite dodatno zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči vnetje ali opekline. e) Ne uporabljajte poškodovanega ali spremenjenega baterijskega vložka ali orodja. Poškodovane ali spremenjene baterije so nepredvidljive, povzročijo lahko požar, eksplozijo ali poškodbe. f) Baterijskega vložka ali orodja ne izpostavljajte požaru ali prekomerni temperaturi. Izpostavljenost požaru ali temperaturi nad 130°C lahko povzroči eksplozijo. g) Upoštevajte vsa navodila za polnjenje in baterijskega vložka ali orodja ne napolnite zunaj temperaturnega območja, določenega v navodilih. Nepravilno polnjenje ali polnjenje pri temperaturah zunaj določenega območja lahko poškoduje baterijo in poveča nevarnost požara.

a) Električno orodje lahko servisira le usposobljena oseba, ki mora uporabljati originalne nadomestne dele. Na ta način se ohrani varnost električnega orodja. b) Nikoli ne popravljajte poškodovanih baterijskih vložkov. Baterijske vložke lahko servisirajo samo proizvajalec ali pooblaščeni serviserji. VARNOSTNI UKREP Preprečite dostop otrokom in neusposobljenim osebam. Kadar orodja ne uporabljate, ga shranite nedosegljivo otrokom in neusposobljenim osebam.

1. Prepričajte se, da se na področju vrtanja ne nahajajo

skrite prepreke kot so električna napeljava, voda ali plinske cevi. Vrtanje na omenjenem področju lahko privede do električnega udara ali kratkega stika, do uhajanja plina ali drugih nevarnosti, ki lahko povzročijo resne poškodbe.

2. Med delom trdno držite orodje. V primeru, da tega ne

storite lahko pride do poškodb. (Sl. 11)

3. Zavarujte obdelovanec. Obdelovanec bo bolje zavarovan

z vpenjalnimi napravami ali s primežem, kot če bi ga držali v roki.

4. Nameščanje in pregled delovnega mesta. Z

upoštevanjem ukrepov preverite ali je delovno mesto primerno.

5. Ne dovolite, da bi v luknjo, ki povezuje polnilno baterijo

7. V polnilni bateriji nikoli ne povzročite kratkega stika.

Kratek stik v bateriji bo povzročil visok električni tok in pregrevanje. Posledica tega bo pregretje ali poškodba baterije.

8. Baterije ne zavrzite v ogenj. Če baterija zagori, lahko

9. Ko se življenjska doba baterije zmanjša za normalno

uporabo, jo takoj nesite v trgovino, kjer ste jo kupili. Prazne baterije ne zavrzite.

10. V prezračevalne reže polnilnika ne vstavljajte predmetov.

Vstavljanje kovinskih ali vnetljivih predmetov v prezračevalne reže polnilnika lahko povzroči tveganje električnega udara ali poškodbo polnilnika.

11. Pri nameščanju bita za vijačenje v hitrovpenjalno glavo

ustrezno zategnite tulec. Če tulec ni ustrezno zategnjen lahko bit odleti in povzroči poškodbe.

12. Pri spreminjanju hitrosti vrtenja s preklopnim gumbom

naj bo stikalo izklopljeno. Spreminjanje hitrosti med delovanjem motorja bo poškodovalo mehanizem.

13. Številčnice sklopke ni mogoče nastaviti med števila »1,

3, 5 … 21« ali pike, prav tako pa številčnice sklopke ne nastavite med številom »21« in črto na sredini označbe za vrtanje. Če tega ne upoštevate, lahko pride do poškodb orodja. 0000BookDS10DAL.indb1140000BookDS10DAL.indb114 2021/02/1716:48:362021/02/1716:48:36115 Slovenščina

14. Po daljšem delu je potrebno napravo ohladiti.

15. Po daljši uporabi zategovanja lesnih vijakov, naj

naprava miruje približno 15 minut po zamenjavi baterije. Temperatura motorja, stikala itn. se bo povišala, če takoj po zamenjavi baterije pričnete z nadaljnjim delom, kar lahko posledično povzroči pregretje.

16. Motor se lahko ustavi v primeru, da je orodje

preobremenjeno. Če se to zgodi, spustite stikalo orodja in odstranite vzrok preobremenitve.

17. Vrtenje motorja se lahko ustavi, ko se orodje uporablja

kot vrtalnik. Pri uporabi udarnega vrtalnika pazite, da ne zaklenete motorja.

18. Če je motor zaklenjen, v trenutku izklopite orodje. V

primeru, da je motor dalj časa zaklenjen, je motor ali baterija pregorela.

19. Uporaba baterije v hladnih razmerah (pod 0 stopinjami

Celzija) lahko včasih povzroči oslabljen moment privijanja in zmanjša obseg dela. Vendar je to le začasen pojav, ki izgine, ko se baterija segreje.

20. Varno namestite kljuko. Če kljuka ni varno nameščena,

lahko povzroči poškodbe med uporabo.

21. Da se prepreči poraba baterije ob pozabljenem

izklopu LED lučke, se ta samodejno izklopi v približno 15 minutah.

22. Ne glejte neposredno v lučko. Neupoštevanje tega lahko

povzroči poškodbo oči.

BATERIJO Za podaljšanje življenjske dobe je litij-ionska baterija opremljena z zaščitno funkcijo, ki ustavi delovanje. V spodaj opisanih primerih od 1 do 3 se pri uporabi tega izdelka, tudi če ugasnete stikalo, motor lahko ustavi. To ni težava, ampak rezultat zaščitne funkcije.

2. Če je orodje preobremenjeno, se motor lahko ustavi. V

tem primeru sprostite stikalo orodja in odstranite vzroke za preobremenitev. Po tem lahko orodje znova uporabite.

3. Če se baterija pregreje zaradi preobremenitve, se bo

ustavil dovod moči. V tem primeru prenehajte z uporabo baterije in počakajte, da se ohladi. Po tem lahko orodje znova uporabite. Prosimo, da upoštevate naslednja opozorila in svarila. OPOZORILO Da bi preprečili iztekanje baterije, ustvarjanje toplote, oddajanje dima, eksplozijo in vžig, prosimo, da upoštevate naslednja varnostna opozorila.

2. Baterijo ne prebadajte z ostrimi predmeti kot so žeblji,

4. Ne uporabljajte baterije z nasprotno polarnostjo.

5. Baterije ne priključite neposredno na električne vtičnice

ali cigaretni vžigalnik v avtomobilu.

6. Baterijo uporabljajte le za določene namene.

7. Če se baterija ne napolni tudi po preteku določenega

10. Ne uporabljajte je v prostorih, kjer se ustvarja močna

razbarvanju ali deformaciji oziroma v kolikor je videti čudna med uporabo, polnjenjem ali shranjevanjem jo takoj odstranite iz opreme ali polnilnika in jo prenehajte uporabljati.

12. Ne potapljajte baterije in ne dovolite, da vanjo stečejo

kakršnekoli tekočine. Vstop prevodne tekočine, kot je voda, lahko povzroči poškodbe ter posledično požar ali eksplozijo. Baterijo shranjujte na hladnem, suhem mestu, stran od lahko vnetljivih in gorljivih predmetov. Izogibati se je potrebno jedkim plinskim ozračjem. POZOR

1. Če tekočina, ki izteka iz baterije pride v stik z vašimi očmi

jih ne drgnite, ampak jih operite s svežo, čisto vodo ter takoj obiščite zdravnika. Če ne boste obiskali zdravnika, lahko tekočina povzroči težave z očmi.

2. V primeru, da tekočina pride v stik s kožo ali oblačili jih

takoj operite s čisto vodo. Obstaja možnost, da lahko to povzroči draženje kože.

3. Če opazite rjo, čuden vonj, pregrevanje, razbarvanje,

deformacijo in/ali druge nepravilnosti pri prvi uporabi baterije, je ne uporabljajte in jo vrnite dobavitelju ali prodajalcu. OPOZORILO Če v priključek litij-ionske baterije pride prevoden tujek, lahko pride v bateriji do kratkega stika, kar lahko sproži požar. Ob shranjevanju litij-ionske baterije upoštevajte naslednjo vsebino. ○ V škatlo za shranjevanje ne shranjujte prevodnih stvari, žebljev in žic kot sta železna in bakrena žica. ○ Da preprečite nastanek kratkega stika, namestite baterijo v orodje ali pa varno vstavite pokrov baterije, ki pokrije prezračevalno režo.

GLEDE TRANSPORTA LITIJEVIH

BATERIJ Pri transportu litijevih baterij upoštevajte naslednje previdnostne ukrepe. OPOZORILO Obvestite transportno podjetje o tem, da paket vsebuje litijevo baterijo, in o izhodni moči ter upoštevajte navodila transportnega podjetja, ko urejate prevoz. ○ Litijeve baterije, ki imajo izhodno moč višjo od 100 Wh so označene kot nevarno blago in za njih boste morali izpolniti posebne prijavne postopke. ○ Pri mednarodnem transportu morate upoštevati mednarodno zakonodajo in pravila ter ureditve ciljne države.

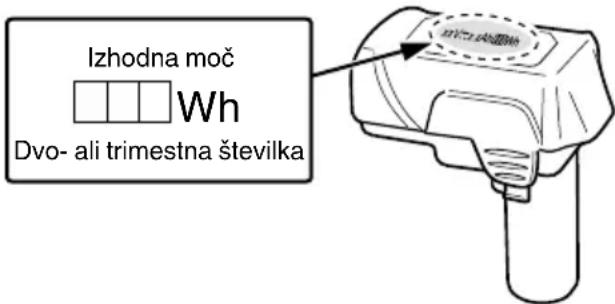

Izhodna moč Dvo- ali trimestna številka 0000BookDS10DAL.indb1150000BookDS10DAL.indb115 2021/02/1716:48:362021/02/1716:48:36116 Slovenščina SIMBOLI OPOZORILO V nadaljevanju so prikazani simboli, uporabljeni pri stroju. Pred uporabo se prepričajte, da jih razumete. DS10DAL: Akumulatorski udarni vrtalnik Da ne bi prišlo do poškodb, mora uporabnik prebrati navodila. Samo za države EU Električnih orodij ne odlagajte med hišne odpadke! V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi in njeni uresničitvi v skladu z nacionalnim pravom se morajo električna orodja, ki so dosegla življenjsko dobo ločeno zbirati in okolju prijazno reciklirati.

Zraven glavnega orodja (1) vsebuje paket pribor napisan na strani 144. Standardni pribor se lahko spremeni brez obvestila. UPORABA ○ Privijanje in odvijanje matičnih vijakov, lesnih vijakov, samoreznih vijakov, itn. ○ Vrtanje v različne kovine ○ Vrtanje v različen les SPECIFIKACIJE Model DS10DAL Število vrtljajev v prostem teku (nizko / visoko) 0 – 350 / 0 – 1300 min

Kapaciteta Vrtanje Les (debeline 18 mm) 29 mm Kovina (debeline 1,6 mm) Jeklo: 10 mm Aluminij: 12 mm Privijanje Matični vijak 6 mm Lesni vijak 5,8 mm (premer) × 45 mm (dolžina) (zahteva predvrtanje) Polnilna baterija BCL1015S: Litij-ionska 10,8 V (1,3 Ah 3-celična) BCL1015: Litij-ionska 10,8 V (1,5 Ah 3-celična) BCL1030: Litij-ionska 10,8 V (3,0 Ah 6-celična) Teža 1,0 – 1,2 kg Model UC10SL2 Polnilna napetost 10,8 V Teža 0,35 kg OPOMBA Zaradi HiKOKIJEVEGA programa nenehnega raziskovanja in razvoja se specifi kacije lahko spremenijo brez predhodnega obvestila. POLNJENJE Pred uporabo električnega orodja napolnite baterijo po sledečem postopku.

1. Napajalni kabel polnilnika vključite v vtičnico.

Ob priključitvi polnilnika v vtičnico bo kontrolna lučka utripala rdeče (v 1-sekundnih intervalih).

2. Vstavite baterijo v polnilnik.

Trdno vstavite baterijo v polnilnik tako, da se dotika dna polnilnika, kot je prikazano na Sl. 2.

Pri vstavitvi baterije v polnilnik bo kontrolna lučka nenehno svetila rdeče. Ko se baterije popolnoma napolni, bo kontrolna lučka utripala rdeče (v 1-sekundnih intervalih). (Glejte Tabelo 1) (1) Označba kontrolne lučke Označbe kontrolne lučke bodo takšne kot je prikazano v Tabela 1, glede na pogoje polnilnika ali baterije za polnjenje. 0000BookDS10DAL.indb1160000BookDS10DAL.indb116 2021/02/1716:48:362021/02/1716:48:36117 Slovenščina Tabela 1 Označbe kontrolne lučke Oznaka simbola Kontrolna lučka (rdeča) Pred polnjenjem Utripa Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) Med polnjenjem Sveti Nenehno sveti Polnjenje končano Utripa Sveti za 0,5 sekunde. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) Mirovanje po pregretju Utripa Sveti za 1 sekundo. Ne sveti za 0,5 sekunde. (ugasne se za 0,5 sekunde) Pregreta baterija. Ni mogoče napolniti. (Polnjenje se bo izvršilo, ko se baterija ohladi) Polnjenje ni možno Utripa Sveti za 0,1 sekunde. Ne sveti za 0,1 sekunde. (ugasne se za 0,1 sekunde) Napaka v bateriji ali polnilniku POZOR ○ Pri polnjenju segrete baterije, ki je bila dalj časa izpostavljena neposredni sončni svetlobi ali pa je bila prav kar uporabljena, bo kontrolna lučka polnilnika zasvetila za 1 sekundo, ne bo svetila za 0,5 sekunde (ugasne se za 0,5 sekunde). V takem primeru najprej počakajte, da se baterija ohladi, in šele nato pričnite s polnjenjem. ○ Ko kontrolna lučka utripa (vsake 0,2 sekundi), preverite, ali so na kontaktih polnilnika tujki, in jih odstranite. Če tujkov ni, gre verjetno za okvaro baterije ali polnilnika. Odnesite ju v pooblaščeni servisni center. ○ Ker traja približno 3 sekunde, preden vgrajeni mikroračunalnik zazna, da ste baterijo, ki jo polnite v polnilniku UC10SL2, vzeli iz polnilnika, počakajte najmanj 3 sekunde, preden jo znova vstavite za nadaljevanje polnjenja. Če baterijo vstavite, preden pretečejo 3 sekunde, se morda ne bo pravilno napolnila.

Odstranitev in namestitev kljuke

(2) Podatki o temperaturi za polnilno baterijo Temperature za polnilne baterije so prikazane v Tabeli 2, vroče baterije se morajo pred ponovnim polnjenjem ohladiti. Tabela 2 Območja polnjenja baterij Polnilne baterije Temperature, pri katerih se lahko baterija polni

BCL1015S, BCL1015, BCL1030

od 0°C do 50°C (3) Podatki o času polnjenja Čas polnjenja glede na kombinacijo polnilnika in baterij je prikazan v Tabeli 3. Tabela 3 Čas polnjenja (pri 20°C) Polnilnik Baterija UC10SL2 BCL1015S Približno 25 minut BCL1015 Približno 30 minut BCL1030 Približno 60 minut OPOMBA Čas polnjenja je odvisen od temperature in napetosti napajalnega vira.

4. Izključite napajalni kabel polnilnika iz vtičnice.

Ker uporaba topega orodja zmanjša učinkovitost in povzroča okvaro motorja, nabrusite ali zamenjajte orodje takoj ko opazite obrabo.

2. Pregled montažnih vijakov

Redno pregledujte vse montažne vijake in zagotovite, da so tesno pritrjeni. V kolikor bi kateri vijak bil zrahljan ga takoj privijte. Če tega ne storite lahko pride do resne nevarnosti.

3. Vzdrževanje motorja

Zračniki motorja so »srce« električne naprave. Pri uporabi bodite pozorni, da se zračnik ne poškoduje in/ali zmoči z oljem ali vodo.

4. Čiščenje zunanjosti

Onesnaženi udarni vijačnik obrišite z mehko suho krpo ali s krpo navlaženo z milnico. Ne uporabljajte klorovih raztopin, bencina ali razredčevalcev barve, saj ti stopijo plastiko.

Električno orodje in baterijo shranjujte na mestu, kjer je temperatura nižja od 40°C in zunaj dosega otrok. OPOMBA Shranjevanje litij-ionskih baterij. Zagotovite, da so litij-ionske baterije popolnoma napolnjene, preden jih shranite. Dolgotrajno shranjevanje baterij (3 mesece ali več), ki so le malo napolnjene, lahko vodi do slabšega delovanja, znatnega zmanjšanja časa uporabe baterije ali povzroči, da baterij ni več možno napolniti. Vendar pa se lahko znatno zmanjšan čas uporabe baterije popravi tako, da se baterije dva do petkrat ponavljajoče napolnijo in uporabijo. Če je kljub ponavljajočem polnjenju in uporabi čas baterije še vedno zelo kratek, baterije zavrzite in kupite nove. POZOR Pri uporabi in vzdrževanju električnih orodjih je treba upoštevati varnostne uredbe in standarde, ki so določene za vsako državo. Pomembno obvestilo o baterijah za akumulatorsko orodje HiKOKI Obvezno uporabljajte naše originalne akumulatorske baterije. Za varnost in pravilno delovanje našega akumulatorskega električnega orodja ne jamčimo, če uporabljate baterije, ki jih ni izdelalo naše podjetje, in če baterijo razstavite ali preoblikujete (na primer razstavite in zamenjate celice ali druge notranje dele). GARANCIJA Garantiramo za HiKOKI električna orodja v skladu z ustavno/ državno veljavnimi uredbami. Garancija ne zajema napak ali poškodb, ki nastanejo zaradi nepravilne uporabe, zlorabe ali normalne obrabe. V primeru pritožbe pošljite sestavljeno električno orodje skupaj z GARANCIJSKIM CERTIFIKATOM, ki ga najdete na koncu teh navodil za uporabo, na pooblaščeni servis HiKOKI. Informacije o hrupu in vibracijah Izmerjene vrednosti so bile določene glede na EN62841 in navedene v skladu z ISO 4871. A tipično vrednoten nivo jakosti hrupa: 79 dB (A) A tipično vrednoten nivo zvočnega tlaka: 68 dB (A) Nezanesljivost K: 3 dB (A). Obvezna uporaba glušnikov. Skupna vrednost vibracij (vsota vektorja triax) je v skladu s standardom EN62841. Udarno privijanje pritrdil: Vrednost emisije vibracij

23. Orodje in baterijo vedno uporabljajte pri temperaturah

4. Čistenie vonkajšku

2) Električna sigurnost

Na lastno odgovornost izjavljamo, da je Akumulatorski udarni vrtalnik, označen z vrsto in posebno identifi kacijsko kodo *1), v skladu z vsemi ustreznimi zahtevami direktiv *2) in standardov *3). Tehnična dokumentacija pod *4) – glejte spodaj. Upravitelj evropskih standardov na predstavništvu v Evropi je pooblaščen za pripravo tehnične dokumentacije. Deklaracija je označena na izdelku s pritrjeno oznako CE.
