| Tip izdelka | Akumulatorski vrtalnik/izvijač |
| Znamka | Workzone |
| Model | WZAS 1441 |
| Teža | 1,6 kg |
| Napetost motorja | 14,4 V enosmerno |
| Tip akumulatorja | Li-ion |
| Kapaciteta akumulatorja | 1,3 Ah |
| Polnilna napetost | 17 V enosmerno |
| Polnilni tok | 1,5 A |
| Omrežna napetost polnilnika | 230 V~ 50 Hz |
| Hitrost v prostem teku | 0-350 / 0-1200 vrt/min (2 hitrosti) |
| Stopnje navora | 19+1 (vključno z 1 za vrtanje) |
| Območje vpenjanja vrtalne glave | 1-10 mm |
| Premer vijakov | 6 mm (največ) |
| Vklop naprej/nazaj | Da |
| LED luč | Da, vgrajena |
| Indikator napolnjenosti | Da, 3 LED |
| Čas polnjenja | Največ 1 ura |
| Temperatura polnjenja | 10°C do 40°C |
| Temperatura shranjevanja | 5°C do 30°C |
| Raven zvočnega tlaka | 64 dB(A) |
| Raven zvočne moči | 75 dB(A) |
| Vibracije (vrtanje v kovino) | 3,2 m/s² |
| Garancija | 3 leta |
| Vsebina paketa | Vrtalnik, polnilnik, adapter, 8 svedrov, 8 nastavkov, navodila za uporabo |
Pogosto zastavljena vprašanja - WZAS 1441 Workzone
Vprašanja uporabnikov o WZAS 1441 Workzone
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Vrtalnik v formatu PDF brezplačno! Poiščite svoja navodila WZAS 1441 - Workzone in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. WZAS 1441 znamke Workzone.
NAVODILA ZA UPORABO WZAS 1441 Workzone

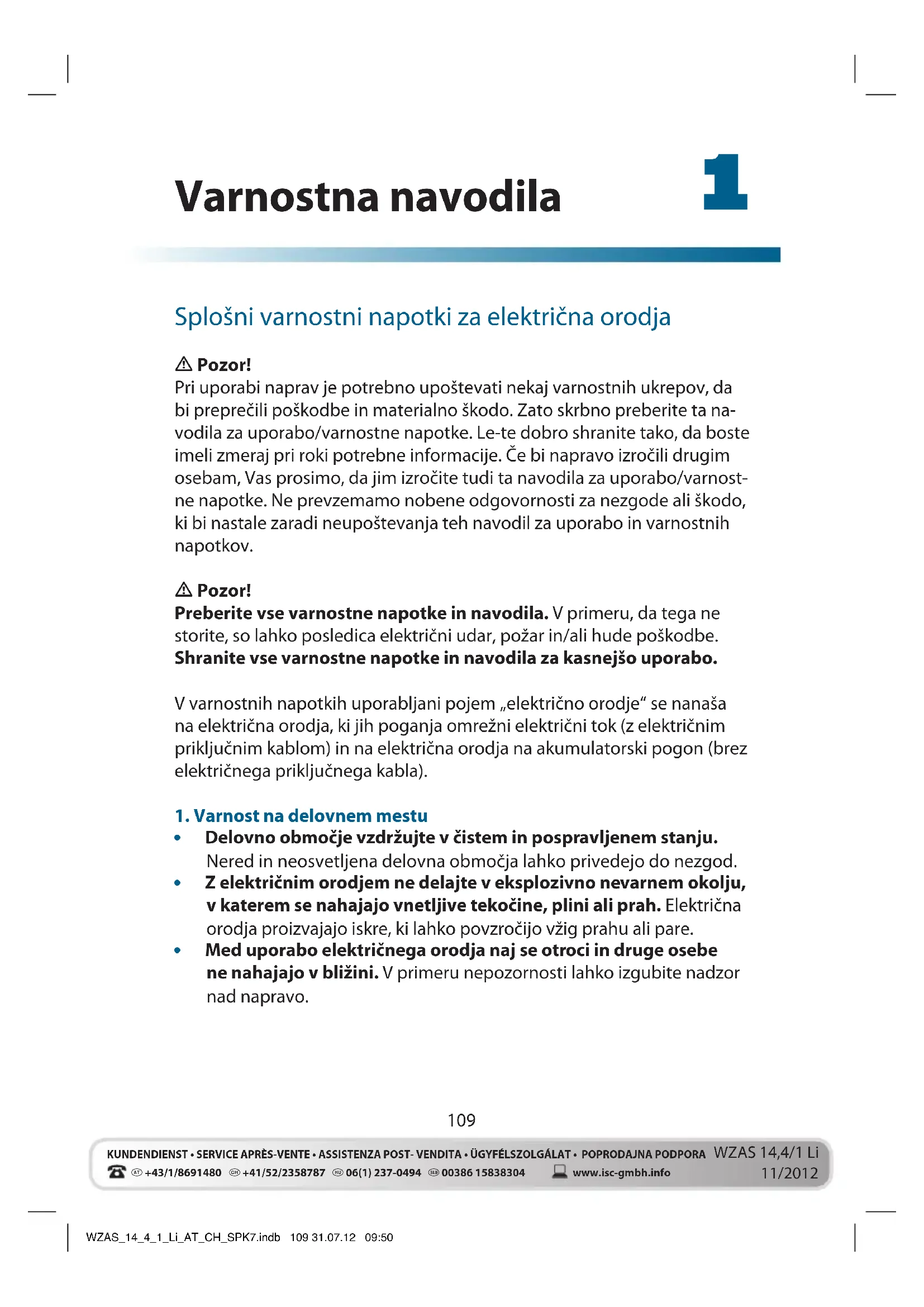

Splošni varnostni napotki za električna orodja
⚠️ Pozor!
Pri uporabi naprav je potrebno upoštevati nekaj varnostnih ukrepov, da bi preprečili poškodbe in materialno škodo. Zato skrbno preberite ta navodila za uporabo/varnostne napotke. Le-te dobro shranite tako, da boste imeli zmeraj pri roki potrebne informacije. Če bi napravo izročili drugim osebam, Vas prosimo, da jim izročite tudi ta navodila za uporabo/varnostne napotke. Ne prevzemamo nobene odgovornosti za nezgode ali škodo, ki bi nastale zaradi neupoštevanja teh navodil za uporabo in varnostnih napotkov.
⚠️ Pozor!
Preberite vse varnostne napotke in navodila. V primeru, da tega ne storite, so lahko posledica električni udar, požar in/ali hude poškodbe.
Shranite vse varnostne napotke in navodila za kasnejšo uporabo.
V varnostnih napotkih uporabljani pojem „električno orodje“ se nanaša na električna orodja, ki jih poganja omrežni električni tok (z električnim priključnim kablom) in na električna orodja na akumulatorski pogon (brez električnega priključnega kabla).
- Delovno območje vzdržujte v čistem in pospravljenem stanju. Nered in neosvetljena delovna območja lahko privedejo do nezgo
- Z električnim orodjem ne delajte v eksplozivno nevarnem okolju, v katerem se nahajajo vnetljive tekočine, plini ali prah. Električna orodja proizvajajo iskre, ki lahko povzročijo vžig prahu ali pare.
- Med uporabo električnega orodja naj se otroci in druge osebe ne nahajajo v bližini. V primeru nepozornosti lahko izgubite nadzor nad napravo.
2. Električna varnost
- Priključni vtikač električnega orodja mora biti primeren za uporabljano vtičnico. Vtikača ne smete v nobenem primeru spreminjati. Ne uporabljajte nobenih adapterskih vtikačev skupaj z zaščitno ozemljenimi električnimi orodji. Nespremenjeni vtikači in ustrezne vtičnice zmanjšujejo tveganje električnega udara.
- Izogibajte se stiku telesa z ozemljenimi površinami kot so cevi, gretje, štedilniki in hladilniki. Obstaja povečano tveganje električnega udara, ko je Vaše telo ozemljeno.
- Držite električna orodja vstran od dežja ali vlage. Vstop vode v električno napravo povečuje tveganje električnega udara.
- Kabla ne uporabljajte v druge namene, da bi električno orodje prenašali, obešali ali, da bi s kablom izvlačili električni priključni vtikač. Kabel držite vstran od vročine, olja, ostrih robov ali premičnih delov naprave. Poškodovani ali zviti kabli povečujejo tveganje električnega udara.
- Ko delate z električnim orodjem na prostem, uporabljajte samo kabelske podaljške, ki so primerni tudi za uporabo na prostem. Uporaba za na prostem primernega kabelskega podaljška zmanjšuje tveganje električnega udara.
- Če se ne morete izogniti uporabi električnega orodja v vlažnem okolju, uporabljajte zaščitno stikalo za ovarni tok. Uporaba zaščitnega stikala za okvarni tok zmanjšuje tveganje električnega udara.
3. Varnost oseb
- Bodite pozorni in pazite na to, kar počnete in dela z električnim orodjem se ločite razumno. Ne uporabljajte električnega orodja, če ste utrujeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko privede do resnih poškodb.
- Uporabljajte osebno zaščitno opremo in zmeraj zaščitna očala.
Nošenje osebne zaščitne opreme kot so protiprašna maska, proti zdrsu varna obutev, zaščitna čelada ali zaščita za ušesa, glede na vrsto uporabe električnega orodja, zmanjšuje tveganje poškodb.
- Izogibajte se nenačrtovanemu zagonu. Prepričajte se, če je električno orodje izključeno preden ga priključite na tokovno napajanje in/ali akumulator, ga dvigujete ali prenašate. Če pri prenašanju
električnega orodja držite prst na stikalu ali priključujete na tokovno napajanje napravo vključeno, lahko to priveđe do nezgode.
- Odstranite orodje za nastavitve ali izvijače preden vključite električno orodje. Orodje ali ključi, ki se nahajajo v vrtečem se delu naprave, lahko povzročijo poškodbo.
- Izogibajte se nenormalni drži telesa. Poskrbite za varno stojjo in vedno držite ravnotežje. Tako boste lahko bolje nadzorovali električno orodje v nepričakovanih situacijah.
- Nosite primerno obleko. Ne nosite ohlapnih oblačil ali nakita. Držite lase, obleko in rokavice vstran od premičnih delov. Ohlapno obleko, nakit ali dolge lase lahko premični deli zagrabijo.
- Če je možno montirati opremo za odsesavanje prahu in opremo za zajemanje prahu, se prepričajte, da bo le-ta priključena in pravilno uporabljana. Uporaba opreme za odsesavanje prahu lahko zmanjša tveganje zaradi prahu.
4. Uporaba in delo z električnim orodjem
- Ne preobremenjujte naprave. Uporabljajte za Vaše delo namenjeno električno orodje. Z ustreznim električnim orodjem boste delali bolje in varneje v navedenem močnostnem območju.
- Ne uporabljajte električnega orodja, ki ima pokvarjena stikala. Električno orodje, ki ga ni več možno vključiti ali izključiti, je nevarno in ga je potrebno popraviti.
- Izvlecite vtikač iz vtičnice in/ali odstranite akumulator preden začnete izvajati nastavitve na napravi, zamenjujete dele orodja na napravi ali odložite napravo. Takšni preventivni ukrepi preprečijo nenačrtovani zagon električnega orodja.
- Neuporabljano električno orodje shranjujte izven dosega otrok. Ne pustite napravo uporabljati osebam, ki niso seznanjene z napravo ali niso prebrale navodila za uporabo naprave. Električna orodja so nevarna, će jih uporabljajo neizkušene osebe.
- Skrbno negujte električno orodje. Preverite, će premični deli delujejo brezhibno in se ne zatikajo, će niso deli zlomljeni ali poškodovani, kar bi lahko negativno vplivalo na delovanje električnega orodja. Pred uporabo naprave predajte poškodovane dele v popravilo. Mnoge nezgode so posledica slabo vzdrževanega električnega orodja.
- Vaše rezalno orodje vzdržujte v ostrem in čistem stanju. Skrbno negovano rezalno orodje z ostrimi rezalnimi robovi se manj zatika in
ga je lažje voditi.
- Uporabljajte električno orodje, pribor za električno orodje, itd. v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in izvajano dejavnost. Uporaba električnih orodij za druge namene kot je to predpisano lahko privede do nevarnih situacij.
5. Uporaba in obravnava orodja na baterije
- Baterije polnite samo v napajalnikih, ki jih priporoča izdelovalec. Pri polnilnikih, primernih za določeno vrsto baterij, obstaja nevarnost požara, če se uporabljajo z drugimi baterijami.
- V električnih orodjih uporabljajte samo za to predvidene baterije. Uporaba drugih baterij lahko povzroči poškodbe in nevarnost požara.
- Baterije, ki je ne uporabljate, ne približujte pisarniškim sponkam, kovancem, ključem, žebljem, vijakom in drugim majhnim kovinskim predmetom, ki lahko povzročijo premostitev kontaktov. Kra- tek stik med kontakti baterije lahko povzroči opekline ali požar.
- Ob napačni rabi lahko iz baterije izstopa tekočina. Preprečite stik z njo. Ob naključnem stiku jih sperite z vodo. Če pride tekočina v oči, poiščite zdravniško pomoč. Tekočina, ki izteče iz baterije, lahko povzroči draženje kože ali opekline.
6. Servisiranje
- Pustite, da bo Vaše električno orodje popravljal samo strokovno usposobljeni elektrikar in pri tem uporabljal samo originalne nadomestne dele. S tem bo zagotovljeno, da se ohrani varnost električnega orodja.
Varnostni napotki za vrtalne stroje
- Uporabljajte zaščito za ušesa pri uporabi udarnih vrtalnih strojev. Učinkovanje hrupa lahko povzroči izgubo sluha.
- Uporabljajte dodatne ročaje, ki so dobavljeni skupaj z vrtalnim strojem. Izguba nadzora nad strojem lahko privede do poškodb.
Ko izvajate dela, pri katerih lahko vijak ali uporabljeno orodje naleti na skrito električno napeljavo, držite napravo za izolirane prijemalne površine. Kontakt z napeljavo, ki je pod napetostjo, lahko postavi pod napetost tudi kovinske dele naprave in povzroči električni udar.
Posebni varnostni napotki
Pri izdelavi vsakega paketa baterij ravnamo skrbno, da naredimo baterije z največjo energijsko gostoto, dolgo življenjsko dobo in varnostjo. Baterijske celice imajo večstopenjske varnostne naprave. Vsaka posamična celica se najprej formatira, njena električna značilnost pa se zabeleži. Ti podatki se nato uporabijo za združitev najboljših možnih paketov baterij.
Kljub vsem varnostnim ukrepom je treba z baterijami vedno ravnati previdno. Za varno uporabo obvezhno upoštevajte naslednje točke. Varna uporaba je zagotovljena le, če so celice nepoškodovane! Napačno ravnanje poškoduje celice.
Pozor!
Analize so potrdile, da so napačna uporaba in napačno vzdrževanje glavna razloga za poškodbo, ki jo povzročijo baterije z visoko zmogljivostjo.
Napotki o bateriji
- Prepričajte se, da je naprava pred vstavitvijo baterije izključena. Vstavitev baterije v vključeno električno orodje lahko povzroči nezgo-de.
- Paket baterij naprave za baterije ob dobavi ni napolnjen. Pred prvim zagonom morate zato baterijo napolniti.
- Za optimalno moč baterij preprečite cikle z globoko izpraznitvijo baterije! Pogosto polnite baterijo.
- Baterijo hranite na hladnem, najbolje pri 15 °C in napolnjeno do vsaj 40 %.
- Litij-ionske baterije se naravno starajo. Najkasneje, ko zmogljivost vaše baterije ustreza 80 % novega stanja, morate baterijo zamenjati! Oslabljene celice v zastarelem paketu baterij več ne zmorejo izpolnjevati visokih zahtev in predstavljajo z varnostjo povezano tveganje.
- Porabljenih baterij ne mečite v ogenj. Nevarnost eksplozije!
- Baterij ne prižigajte in ne dovolite, da zgorijo.
- Baterij ne praznite do konca! Globoka izpraznitev baterije poškoduje njene celice. Najpogostejši vzrok za globoko praznjenje paketa baterij je dolgo shranjevali ali neuporaba delno izpraznjene baterije. Delovni postopek končajte takoj, ko moč občutno upade. Baterijo najprej povsem napolnite in jo šele nato shranite.
- Baterije ali napravo zaščitite pred preobremenitvijo! Preobre-
menitev povzroči hitro pregretje in poškodovanje celic v notranjosti ohišja baterij, ob čemer znaki pregretja navzven niso opazni.
- Preprečite poškodovanje in udarce! Baterijo, ki vam je padla iz višine več kot en meter ali je bila izpostavljena silovitim sunkom, takoj zamenjajte, tudi će ohišje paketa baterij ne kaže zna-kov poškodovanja. Baterijske celice v notranjosti so morda resno poškodovane. Upoštevajte navodila za odstranjevanje.
- Ob preobremenjenosti in pregretju integrirana zaščitna naprava izključi napravo iz varnostnih razlogov. Pozor! Stikala za vklop/izklop več ne vključujte, ko je zaščitno stikalo napravo izključilo. V nasprotnem lahko pride do poškodbe akumulatorja.
- Uporabljajte le originalne baterije. Uporaba drugih baterij lahko povzroči poškodbe in predstavlja nevarnost eksplozije in požara.
Napotki glede polnilne naprave in postopka polnjenja
- Pozor! Ne polnite baterij, ki jih NI mogoče polniti.
- Ta naprava ni namenjena za to, da bi jo uporabljale osebe (vključno otroci) z omejenimi fizičnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe s pomanjkljivimi izkušnjami in/ali znanji razen, će so za lastno varnost pod nadzorom odgovorne osebe ali pa so od le-te di-bile navodila za uporabo naprave. Otroci morajo biti pod nadzorom, da bo zagotovljeno, da naprave ne bodo uporabljali kot igrače.
- Upoštevajte podatke, navedene na tipski tablici polnilne naprave. Polnilno napravo priključite na omrežno napetost, navedeno na tipski tablici.
- Polnilno napravo in napeljavo zaščitite pred poškodovanjem in ostri-mi robovi. Poškodovane kable naj takoj zamenja električar.
- Polnilno napravo, baterije in napravo za baterije shranjujte otrokom nedosegljivo.
- Ne uporabljajte poškodovanih polnilnih naprav.
- Ne uporabljajte dobavljene polnilne naprave za polnjenje drugih na-prav za baterije.
- Ob močni obremenitvi se paket baterij ogreje. Počakajte, da se paket baterij pred začetkom postopka polnjenja ohladi na sobno temperaturo.
- Baterij ne napolnite preveč! Upoštevajte najdaljši čas polnjenja. Ta čas polnjenja velja samo za prazne baterije. Večkratno vtikanje polne ali delno polne baterije povzroči preveliko napolnjenost in
poškodovanje celic. Baterij ne pustite v polnilni napravi več dni.
- Nikoli ne uporabljajte ali polnite baterij, za katere menite, da so bile nazadnje napolnjene pred več kot 12 meseci. Verjetnost, da je baterija že močno poškodovana, je velika (globoko izpraznjenje).
- Polnjenje pri temperaturi pod 10 °C povzroči kemijsko poškodovanje celice in lahko vodi v požar.
- Ne uporabljajte baterij, ki so se med polnjenjem ogrele, saj so morda celice baterije nevarno poškodovane.
- Ne uporabljajte baterij, ki se med polnjenjem napnejo ali deformirajo ali kažejo neobičajne znake (uhajanje plina, sikanje, pokanje, ...)
- Baterije ne izpraznite popolnoma (priporočena globina praznjenja največ 80 %). Popolna izpraznitev povzroči predčasno staranje celic baterije.
• Baterij nikoli ne polnite brez nadzora!
Zaščita pred vremenskimi vplivi
- Nosite ustrezna delovna oblačila. Uporabljajte zaščitna očala!
- Svojo baterijsko napravo in polnilno napravo zaščitite pred vla-go in dežjem. Vlaga in dež lahko povzročita nevarno poškodovanje celic.
- Baterijske naprave in polnilne naprave ne morete uporabljati na območju hlapov in gorljivih tekočin.
- Polnilno napravo in baterijske naprave uporabljajte le v suhem stanju pri temperaturi okolic 10-40 °C.
- Baterij ne shranjujte na mestih, kjer lahko temperatura doseže 40 °C, še zlasti ne v vozilu, parkiranem na soncu.
- Baterije zaščitite pred pregretjem! Preobremenitev, prevelika na-polnjenost ali sončni žarki povzročijo pregretje in poškodovanje celic. Pregretih baterij nikoli ne polnite in ne uporabljajte, temveč jih takoj zamenjajte.
- Shranjevanje baterij, polnilnih naprav in akumulatorskih naprav. Polnilno napravo in akumulatorsko napravo hranite le v suhem prostoru s temperaturo okolice med 10-40 °C. Litij-ionske baterije hranite v hladnem in suhem prostoru med 10-20 °C. Zaščitite pred zračno vlago in neposrednimi sončnimi žarki! Baterije vedno skladiščite polne (vsaj 40 % polnjenja).
- Preprečite zamrzovanje litij-ionskih baterij. Baterije, ki jih hranite dalj časa kot 60 minut pod 0 °C, morate zavreči.
- Previdno pri ravnanju z baterijami v zvezi z elektrostaticnim nabojem: Elektrostaticni naboj povzroči do poškodovanja zaščitne elektronike in celic baterije! Zato preprečite elektrostaticno naelektritev in se nikoli ne dotikajte polov baterije!

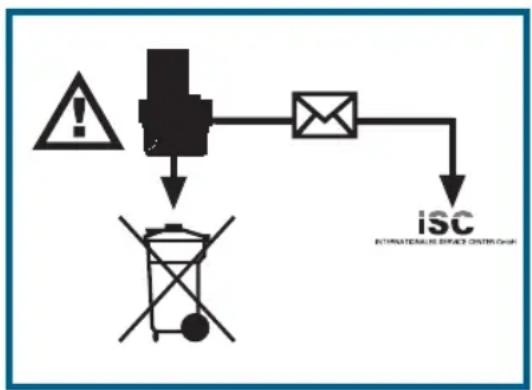

Baterije in električne naprave na baterije vsebujejo snovi, ki ogrožajo okolje. Baterijske naprave ne sodijo med gospodinjske odpadke. Iz okvarjene ali obrabljene naprave odstranite baterijo in jo pošljite na naslov iSC GmbH, Eschenstraße 6 in D-94405 Landau, Nemčija ali pa pošljite celo baterijsko napravo, će se baterij ne da ločiti. Le tako lahko izdelovalec zagotovi pravilno odstranitev baterij.
Pri pošiljanju ali odstranjevanju baterij ali baterijskih naprav pazite, da bodo zapakirane posamično, saj lahko sicer pride do kratkih stikov ali požara.
Ta varnostna navodila dobro shranite.
Baterije polnite le pri temperaturi med 10 °C in 40 °C.
Da preprečite poškodovanje menjalnika, lahko med menjavami preklapljate samo med mirovanjem.
Baterije skladiščite le v suhih prostorih, kjer je temperatura okolice +10 °C - +40 °C. Baterije vedno skladiščite polne (vsaj 40 % polnjenja).
"OPOZORILO - Za zmanjšanje tveganja poškodb preberite navodila za uporabo stroja"
Uporabljajte zaščito za ušesa.
Učinkovanje hrupa lahko povzroči izgubo sluha.
Uporabljajte zaščitna očala.
Med delom nastajajoče iskre ali iz naprave izletajoči delčki, ostružki in prah lahko povzročijo izgubo vida.
Uporabljajte protiprašno zaščitno masko.
Pri obdelavi lesa in drugih materialov lahko pride do nastajanja zdravju škodljivega prahu. Materiala, ki vsebuje azbest, ne smete obdelovati!
Obseg dobave
2
- Odprite embalažo in previdno vzemite napravo iz embalaže.
- Odstranite embalažni material in embalažne in transportne varovalne priprave (če obstajajo).
• Preverite, če je obseg dobave popoln. - Preverite morebitne poškodbe naprave in delov pribora, do katerih bi lahko prišlo med transportom.
- Po možnosti shranite embalažo do poteka garancijskega roka.
Pozor!
Naprava in embalažni material nista igrača za otroke! Otroci se ne smejo igrati s plastičnimi vrečkami, folijo in malimi deli opreme! Obstaja nevarnost zadušitve in zaužitja takšnih delov materiala!
• Baterijski vrtalni izvijač
Polnilnik
- Adapter za polnilec
• 8 vrtalnikov
• 8 nastavkov
• Originalna navodila za uporabo

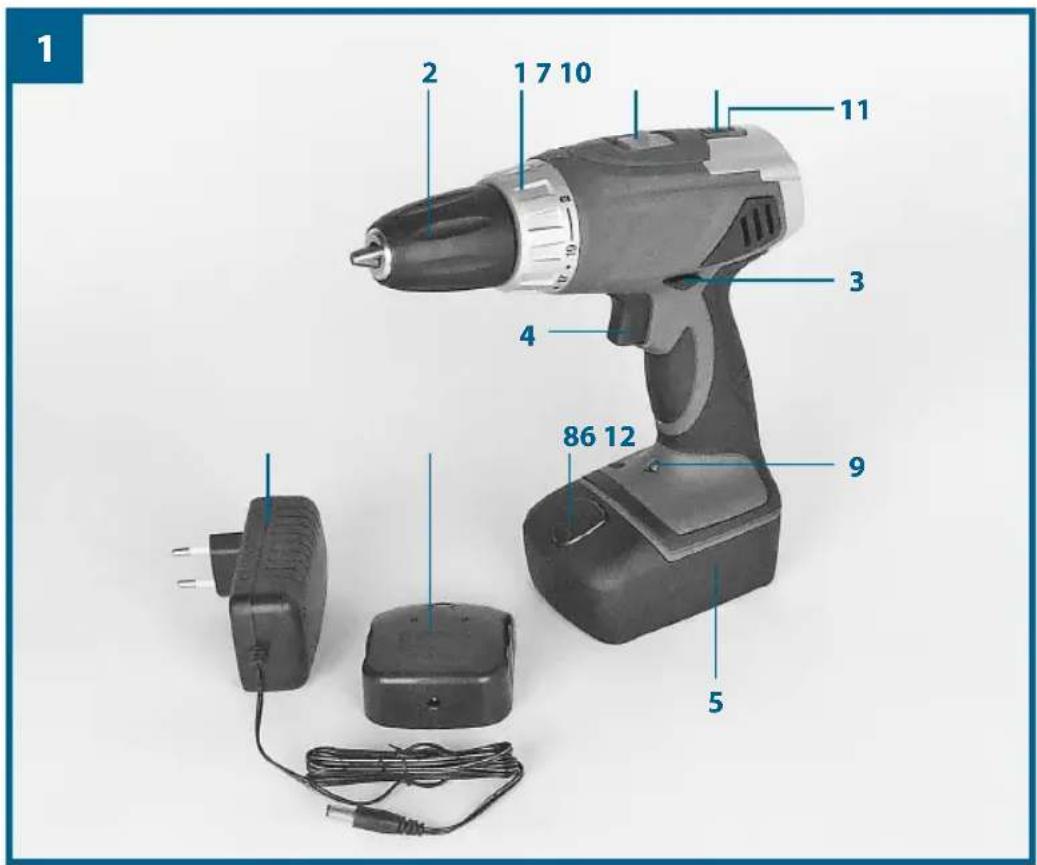

Opis naprave
3
- Nastavitev vrtilnega momenta
- Hitra vpenjalna glava
- Stikalo za nastavitev smeri vrtenja
- Stikalo za vklop/izklop
- Baterija
- Polnilnik

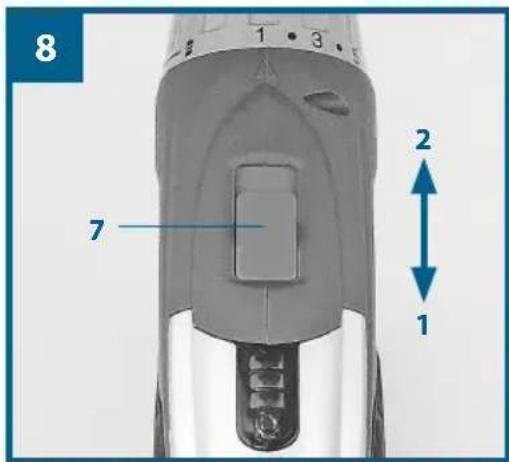

- Preklopno stikalo 1. hitrost – 2. hitrost
- Zaskočna tipka
- Lučka LED
- Prikaz kapacitete akumulatorja
- Stikalo za prikaz zmogljivosti
- Adapter za polnilec
Ta stroj se lahko uporablja le v skladu z njegovo namembnostjo. Vsa- ka druga uporaba šteje kot nenamenska nedovoljena uporaba. Za kakršnekoli poškodbe ali škodo, ki bi nastale zaradi nedovoljene uporabe, nosi odgovornost uporabnik/upravljalec in ne proizvajalec.
Prosimo, da upoštevate, da naše naprave niso bile konstruirane za namene uporabe v obrtništvu ali industriji. Ne prevzemamo nobene odgovornosti, će je bila naprava uporabljana v obrtništvu ali industriji ter v podobnih dejavnostih.
Pred zagonom
5
Pred zagonom svojega akumulatorskega vrtalnega izvijača obvezno upoštevajte naslednje napotke:
- Akumulator polnite samo z dobavljenim polnilnikom.
- Uporabljajte samo ostre svedre ter brezhibne in primerne vijačne nastavke.
- Pri vrtanju in vijačenju v stenah in zidovih preverite položaj zakrite električne, vodovodne in plinske napeljave.

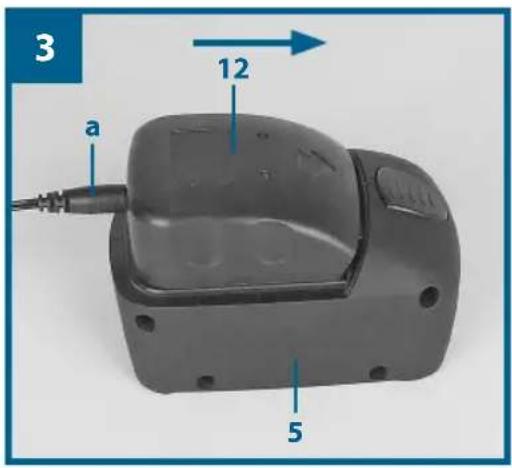

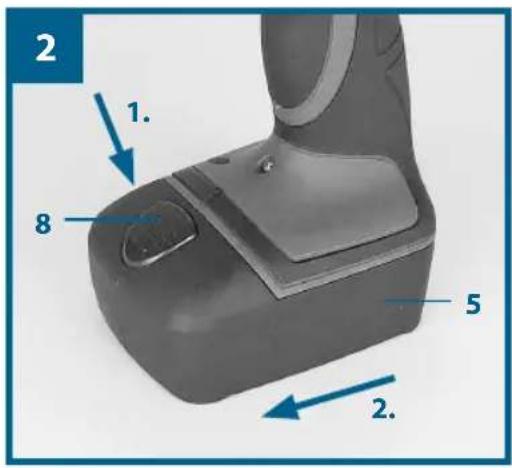

6.1 Polnjenje baterije (sl. 2-3)
Pozor! Pri temperaturah pot 10 °C se zaradi inteligentnega varnostnega koncepta polnilnika polnjenje zmanjša. To ima lahko za posledico, da se baterijski paket ne napolni povsem. Pod 0 °C in nad 40 °C polnjenje ne poteka.
Akumulator je zaščiten proti popolnemu izpraznjenju. Integrirano zaščitno stikalo avtomatsko izključi napravo, ko se je akumulator izpraznil. Sprejemni del za nastavke se v takšnem primeru več ne obrača.
Opozorilo! Stikala za vklop/izklop več ne vključujte, ko je zaščitno stikalo napravo izključilo. V nasprotnem lahko pride do poškodbe akumulatorja.
- Potegnite akumulatorski vložek (5) iz ročaja, ob tem potisnite zaskočno tipko (8) navzdol.
- Primerajte, ali se omrežna napetost na tipski tablici ujema z omrežno napetostjo, ki je na voljo. Vključite vtič polnilca (6) v zidno vtičnico.
- Kabel polnilca (a) povežite z adapterjem za polnilec (12).
- Zelena LED-dioda začne utripati. Akumulator (5) vstavite v polnilni adapter (12). Rdeča LED-dioda signalizira, da se akumulator polni. Ko je postopek polnjenja končan, zelena LED-dioda trajno sveti. Čas polnjenja znaša za prazen akumulator približno 1 uro. Med postopkom polnjenja se lahko akumulatorski vložek ogreje, kar pa je normalno. Če obe LED-diodi utripata, ko je akumulator vtaknjen, je akumulator okvarjen. Izvlecite omrežno stikalo polnilne naprave in odstranite okvarjen akumulator. Okvarjenega akumulatorja več ne smete uporabljati! Če obe LED-diodi utripata, ko je akumulator vtaknjen, temperatura polnjenja bodisi ni dosežena ali je prekoračena. V tem primeru izvlecite omrežno stikalo in polnite akumulator v okolju, kjer je temperatura toplejša ali hladnejša.
Za baterijo, ki ga pustite na polnilcu, ni nevarnosti, saj se postopek polnjenja konča samodejno. Če želite preprečiti neželeno porabo energije, po končanem polnjenju ločite polnilec od baterije in omrežja.
- če je na vtičnici omrežna napetost,
- će obstaja brezhibna povezava na kontaktih naprave za polnjenje.
Če polnjenje baterijskega sklopa ne bi bilo možno, Vas prosimo, da
• polnilnik
• in baterijski sklop pošljite servisu za stranke.
Zaradi dolge življenjske dobe baterijskega sklopa morate poskrbeti za pravočasno ponovno polnjenje LI baterijskega sklopa. To je v vsakem primeru potrebno, če ugotovite, da popušča učinek baterijskega vrtalnega kladiva.

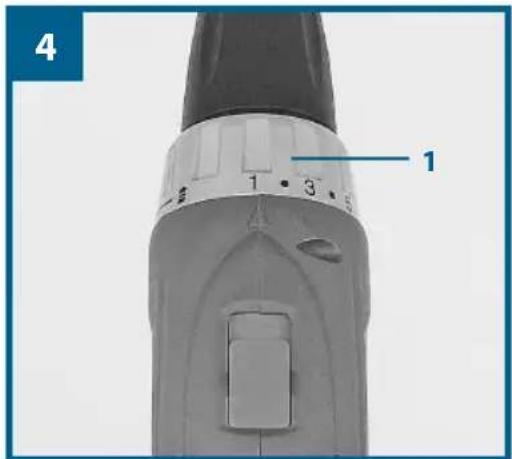

6.2 Nastavitev navora (sl. 4/poz. 1)
Baterijski izvijač je opremljen z mehanskim nastavljanjem vrtilnega momenta.
Navor za določeno velikost vijaka nastavite na nastavnem obroču (1). Navor je odvisen od več dejavnikov:
• od vrste in trdote obdelovanega materiala,
• od vrste in dolžine uporabljanih vijakov,
• od zahtev, ki so potrebne za posamezne vijačne spoje.
Ko je dosežen navor, to signalizira sklopka, ki izstopi z glasnim zvokom. Pozor! Nastavni obroč za navor nastavite le med mirovanjem.
6.3 Vrtanje (sl. 4/poz. 1)
Za vrtanje nastavite nastavni obroč za navor na zadnjo stopnjo „vrtalnik“. V stopnji vrtanja drsna sklopka ni v uporabi. Pri vrtanju je na voljo maksimalni navor.4

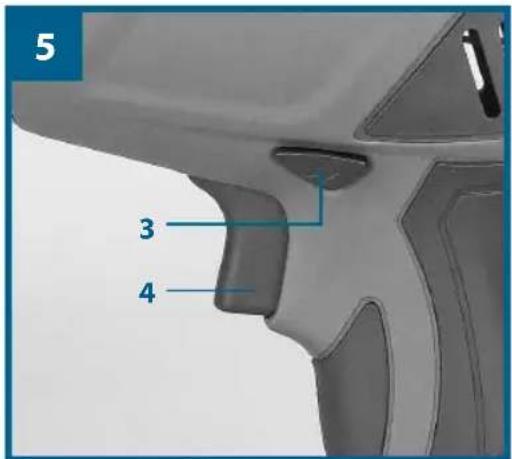

6.4 Stikalo za preklop smeri vrtenja (sl. 5/poz. 3)
Z drsnim stikalom nad stikalom za vklop/izklop lahko nastavite smer vrtenja baterijskega izvijača in baterijski izvijač zavarujete pred nena- mernim vklopom. Lahko izbirate med smerjo vretnja v desno ali levo. Da bi preprečili poškodovanje menjalniškega dela, smete preklapljati smer vrtenja samo v stanju mirovanja naprave. Ko se nahaja drsno stikalo v srednjem položaju, je stikalo za vklop/izklop blokirano.
6.5 Stikalo za vklop/izklop (sl. 5/poz. 4)
S stikalom za vklop/izklop lahko brezstopenjsko krmilite število vrtljajev. Bolj ko stiskate na stikalo, višje je število vrtljajev baterijskega izvijača.


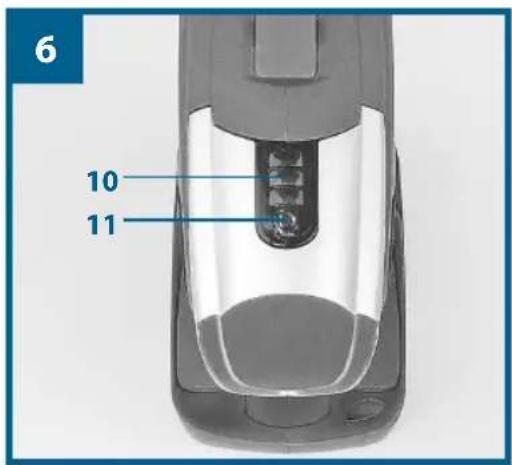

5 3 46.6 Prikaz kapacitete akumulatorja (sl. 6/poz. 10)
Pritisnite na stikalo za prikaz stanja napolnjenosti akumulatorja (11). Pri-kaz stanja napolnjenosti akumulatorja (10) signalizira stanje napolnjenos-ti akumulatorja s 3 barvnimi lučkami LED.
Vse lučke LED so prižgane:
Akumulator je do konca napolnjen.
Rumena in rdeča lučka LED sta prižgani:
Akumulator je še zadostno napolnjen.
Rdeča lučka LED:
Akumulator je prazen in ga napolnite.

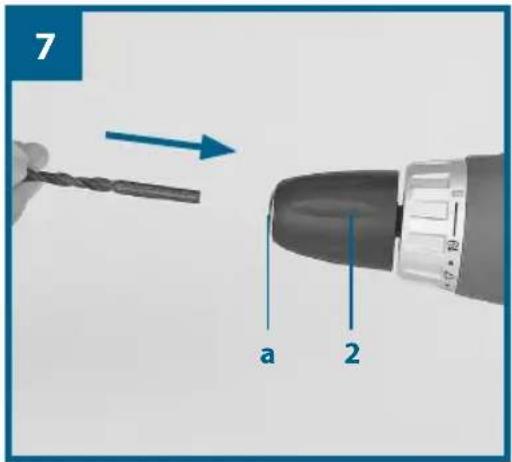

6.7 Menjava orodja (slika 7)
Pozor! Pri vsakem delu na baterijskem izvijaču (npr. menjava orodja; vzdrževanje; itd.) postavite stikalo za smer vrtenja (3) v središčni položaj.
- Baterijski izvijač je opremljen z hitro vpenjalno glavo (2) s samodejnim aretirnim sistemom vretena.
- Hitro vpenjalno glavo (2) zavrtite v smeri, nasprotni urinega kazalca.
- Odprtina hitre vpenjalne glave (a) mora biti dovolj velika, da sprejme orodje (vrtalnik ali izvijačni nastavek).
- Izberite primerno orodje. Orodje potisnite tako daleč v odprtino vpenjalne glave (a), kolikor gre.
- Vpenjalno glavo (2) obrnite v smeri in urinega kazalca in jo dobro pritegnite, nato pa preverite, ali je orodje dobro vpeto.
Najbolje je, da uporabljate vijake s samocentriranjem (npr. Torx, križni utor), kar zagotavlja varno delo. Pazite na to, da se bodo uporabljani nastavki in vijaki skladali po obliki in velikosti. Nastavite navor, kot opisujejo navodila, glede na velikost vijaka.
6.9 LED lučka (sl. 1/poz. 9)
Lučka as LED (9) omogoča dodatno osvetlitev mesta vijačenja oz. vrtanja. Lučka LED (9) se samodejno zasveti takoj, ko pritisnete na stikalo za vklop/izklop (4).
6.10 Preklop 1. hitrost – 2. hitrost (sl. 8/poz. 7)
Glede na položaj preklopnega stikala lahko delate z višjo ali nižjo hitrost. Da preprečite poškodovanje menjalnika, lahko med menjavami preklapljate samo med mirovanjem.
Pred izvajanjem vsakega čistilnega dela izvlecite električni priključni ka-bel.
Čiščenje
- Zaščitno opremo, zračne reže in ohišje motorja vzdržujte kar se le da v stanju brez prisotnosti prahu in umazanije. Napravo obrišite s suho krpo ali s komprimiranim zrakom pod nizkim pritiskom.
- Priporočamo, da napravo očistite neposredno po vsakem končanem delu.
- Redno čistite napravo z vlažno krpo in nekaj milnice. Ne uporabljajte nobenih čistilnih ali razredčilnih sredstev; le-ta lahko poškodujejo plastične dele naprave. Pazite na to, da ne pride voda v notranjost naprave.
Vzdrževanje
V notranjosti naprave ni nobenih delov, ki bi jih bilo potrebno vzdrževati.
Naročanje nadomestnih delov
Pri naročanju nadomestnih delov je potrebno navesti naslednje navedbe:
- Tip naprave
• Art. številko naprave - Ident- številko naprave
- Številka potrebnega nadomestnega dela
Aktualne cene in informacije najdete na spletni strani www.isc-gmbh.info
| Poz. Opis Št. dela | |
| 05 Baterija 451132601001 | |
| 06 Polnilnik 451319101001 | |
| 02 Vrtalna vpenjalna glava 451319101002 | |
| 04 Stikalo za vklop/izklop 451319101003 |
Naprava se nahaja v embalaži, da ne bi prišlo do poškodb med transportom. Ta embalaža je surovina in s tem ponovno uporabna ali pa jo je možno reciklirati. Naprava in njen pribor sta izdelana iz različnih materialov kot npr. kovine in plastika. Pokvarjene sestavne dele odstranite med posebne odpadke.
V ta namen povprašajte v tehnični trgovini ali na občinski upravi!
Upoštevajte dodatne napotke na strani 131.
Skladiščenje
Napravo in opremo shranjujte v temnem in suhem prostoru, kjer ne zamrzuje in v katerega nimajo dostopa otroci. Optimalna skladiščna temperature je med 5 in 30°C. Električno orodje shranjujte v originalni embalaži.
Tehnični podatki
Napetostno napajanje motorja: 14,4 V d.c.
Število vrtljajev v prostem teku: 0-350/0-1200 min ^-1
Stopnje navora: 19+1
Desni-levi tek: .... da
Območje vpetja vpenjalna glava: 1 mm-10 mm
Izmerjena zmogljivost baterije: 1,3 Ah
Polnilna napetost baterije: 17 V d.c
Napajalni tok baterije: 1,5 A
Omrežna napetost polnilnika: 230 V \~ 50 Hz
Čas polnjenja: .... maks. 1 ur
Tip akumulatorja: Li-Ion
Teža: 1,6 kg
Premer vijaka: 6 mm
Hrup in vibracije
Vrednosti hrupa in vibracij so bile ugotovljene v skladu z EN 60745.
Nivo zvočnega tlaka L _pA 64 dB(A)
Uporabljajte zaščito za ušesa.
Učinkovanje hrupa lahko povzroči izgubo sluha.
Skupne vrednosti nihanj (vektorska vsota treh smeri) so bile ugotovljene v skladu z EN 60745.
Vrtanje v kovino
Emisijske vrednosti tresljajev a_n=3,2 m/s^2
Negotovost K = 1,5 m/s ^4
Navedena vrednost emisije tresljajev je bila izmerjena po normiranem postopku in se lahko spreminja in v izjemnih primerih prekorači navedeno vrednost glede na vrsto in in način uporabe električnega orodja.
Navedena vrednost emisije tresljajev se lahko uporablja v primerjavo električnega orodja z enim drugim orodjem.
Navedena vrednost emisije tresljajev se lahko uporablja tudi za uvodno oceno škodovanja.
Omejite razvijanje hrupa in vibracij na minimum!
- Uporabljajte samo brezhibne naprave.
• Redno vzdržujte in čistite napravo.
• Način dela prilagodite napravi. - Ne preobremenjujte naprave.
- Po potrebi dajte napravo na preverjanje.
- Izključite napravo, ko je ne uporabljate.
- Uporabljajte rokavice.
Ostala tveganja
Tudi, će delate s tem električnim orodjem po predpisih, zmeraj obstaja nekaj ostalih tveganj. Nastopijo lahko sledeče nevarnosti v zvezi s konstrukcijo in izvedbo tega električnega orodja:
- Poškodbe pljuč, će ne uporabljate primerne protiprašne zaščitne maske.
- Poškodbe sluha, če ne uporabljate primerne zaščite za ušesa.
- Zdravstvene težave, ki so posledica tresljajev rok, će dlje časa uporabljate napravo ali, će je ne uporabljate in vzdržujete pravilno.
Samo za dežele EU
Električnega orodja ne mečite med gospodinjske odpadke!
V skladu z evropsko smernico 2002/96/EG o starih električnih in elektronskih napravah in v skladu z izvajanjem nacionalne zakonodaje morate ločeno zbirati izrabljena električna orodja in jih predati v okoljsko varno ponovno predelavo.
Reciklažna alternativa za poziv za vračanje:
Lastnik električne naprave je alternativno zavezan, da namesto vračanja sodeluje pri pri strokovno ustreznem recikliranju v primeru predaje last-nine. Staro napravo se lahko v ta namen tudi prepusti na odvzemnem mestu, ki izvaja odstranjevanje v smislu nacionalne zakonodaje o odstranjevanju takšnih odpadkov. To se ne nanaša na starim napravam priložene dele pribora in opreme brez električnih komponent.
Ponatis ali kakršnokoli razmnoževanje dokumentacije in spremljajočih papirjev o proizvodu, tudi po izvlečkih, je dovoljeno samo z izrecnim soglasjem ISC GmbH.
Pridržana pravica do tehničnih sprememb.
Garancijski List
8
Garancijska doba traja 3 leta in začne teči z dnem nakupa oziroma na dan predaje blaga ter velja le za izdelke, ki so bili kupljeni na območju Republike Slovenije. Pri uveljavljanju garancije je potrebno predložiti račun in izpolnjen garancijski list. Zato vas prosimo, da račun in garancijski list shranite!
Proizvajalec jamči brezplačno odpravo pomanjkljivosti, ki so posledica napak materiala ali proizvodnje, s pomočjo popravila ali menjave. V primeru, da popravilo ali zamenjava izdelka nista mogoča, proizvajalec kupcu vrne kupnino. Garancija ne velja za škodo, nastalo zaradi nesreč, nepredviđenih dogodkov (na primer strele, vode, ognja itd.), nepravilne uporabe ali nepravilnega transporta, neupoštevanja varnostnih in vzdrževalnih predpisov ali zaradi nestrokovnega posega v izdelek.
Sledi vsakodnevne rabe izdelka (praske, odrgnine itd.) niso predmet garancije. Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na izdelku.
Ob prevzemu izdelka, katerega je potrebno popraviti, servisno podjetje in prodajalec ne prevzemata odgovornosti za shranjene podatke oz. nastavitve. Popravila, ki se opravijo po izteku garancijske dobe, so ob predhodnem obvestilu plačljive.
Proizvajalec jamči za kakovost oziroma brezhibno delovanje izdelka v garancijskem roku, ki začne teči z izročitvijo blaga. Če popravila ni mogoče izvesti v 45 dnevnem roku, bo izdelek popravljen, zamenjan ali pa bo ob soglasju kupca, povrnjena kupnina. Garancijska doba se podaljša za čas popravila. Proizvajalec je po poteku garancijske dobe dolžan zagotavljati servisiranje in nadomestne dele za obdobje 3 leta po preteku garancijske dobe. Če se servis za izdelek nahaja v tujini, se lahko kupec oglasi v najbližji Hofer prodajalni, od koder bo izdelek posredovan na ustrezen servis.
Naslov(i) servisa: Hans Einhell Österreich GmbH, Brunner Straße 81 A, A-1230 Wien Pomoč po telefonu: 00386 15838304 / 00386 41600170 Oznaka proizvajalca/uvoznika: ISC GmbH, Eschenstraße 6, D-94405 Landau E-pošta: / Oznaka izdelka: Baterijski vrtalni izvijač WZAS 14,4/1 Li Številka izdelka/proizvajalca: 45.131.82 Številka izdelka: 90130 Obdobje akcije: 11/2012 Podjetje in sedež prodajalca: Hofer trgovina d.o.o., Kranjska cesta 1, 1225 Lukovica
Opis napake:
Ime kupca: Poštna številka in kraj:
Ulica:
Tel./e-pošta:
Podpis:
KUNDENDIENST • SERVICE APRÈS-VENTE • ASSISTENZA POST-VENDITA • ÜGYFÉLSZOLGÁLAT • POPRODAJNA PODPORA WZAS 14,4/1 Li
AT +43/1/8691480
CH +41/52/2358787
HU 06(1) 237-0494
SLD 00386 15838304
www.isc-gmbh.info
11/2012
